Mikro & Saat Parçaları İmalatı (CNC Kayar Otomat)
⌀0.8–11.5 mm mikro şaft, pivot mili, dişli ve delikli mikro mil imalatı. h5/h6 tolerans, 8 aile 80 çeşit + özel ölçü. Teknik resminizle teklif alın.
Parça Aileleri
Mikro Şaft
Çapı 6 mm altı, hassas yataklama için düz mikro tornalama şaftı.
⌀1–6 · L 12–60 mm
10 çeşit

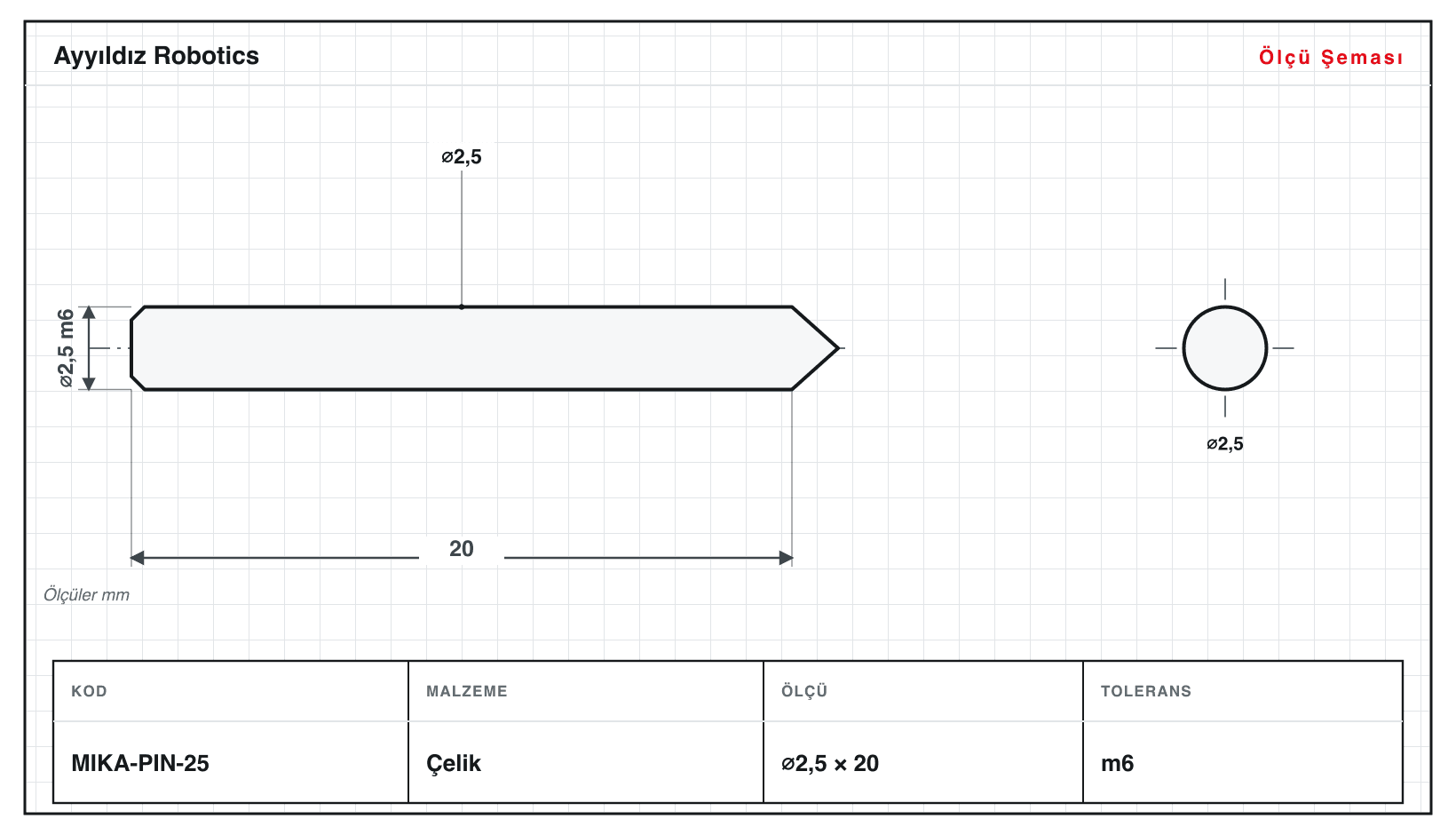

Mikro Pim
Konik uçlu, hassas konumlama için düz mikro pim.
⌀0,8–6 · L 6–40 mm
10 çeşit

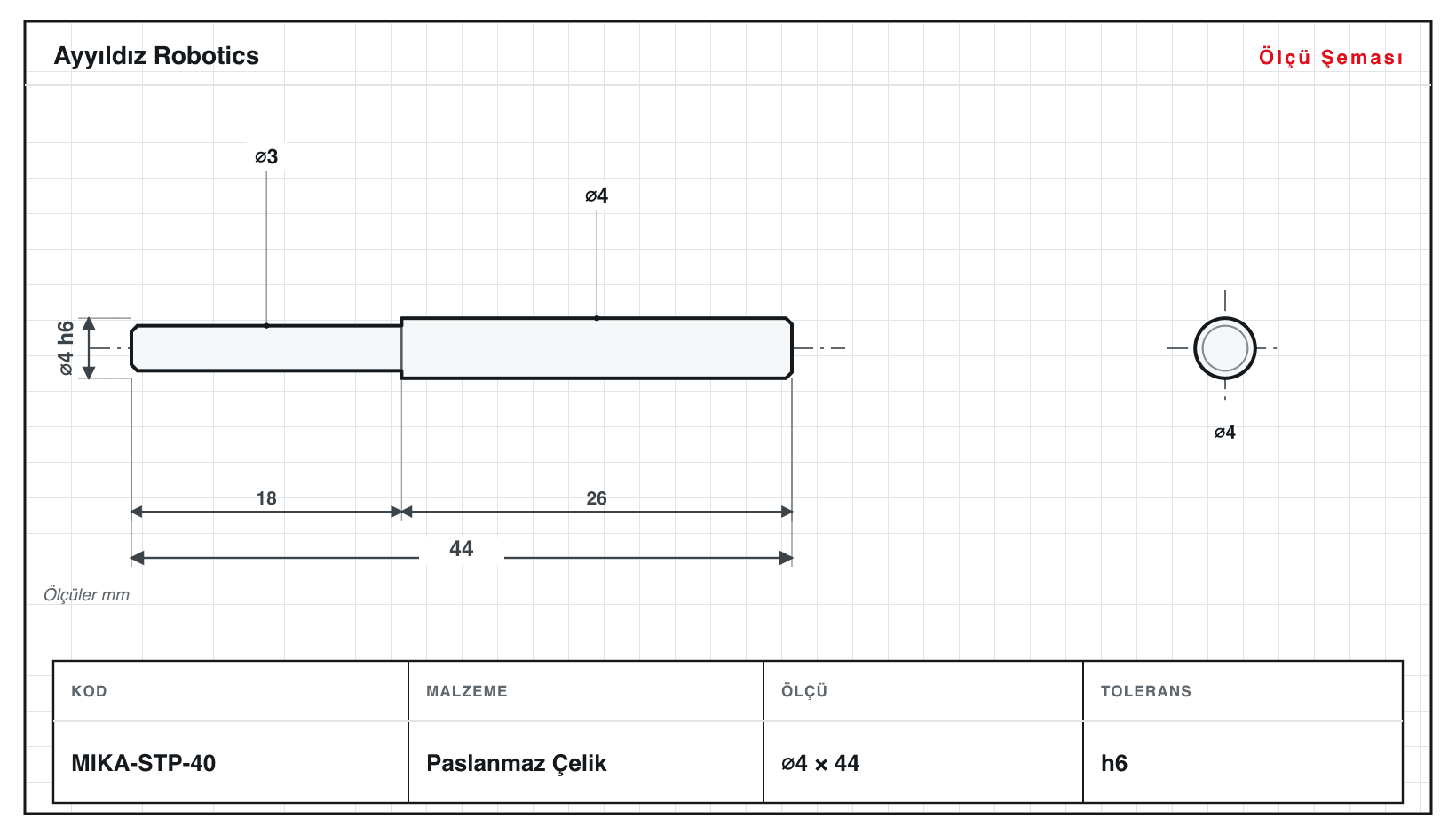

Kademeli Mikro Mil
İki çaplı, omuzlu mikro mil; yatak ve dişli oturmaları için.
⌀1,5–6 · L 20–68 mm
10 çeşit

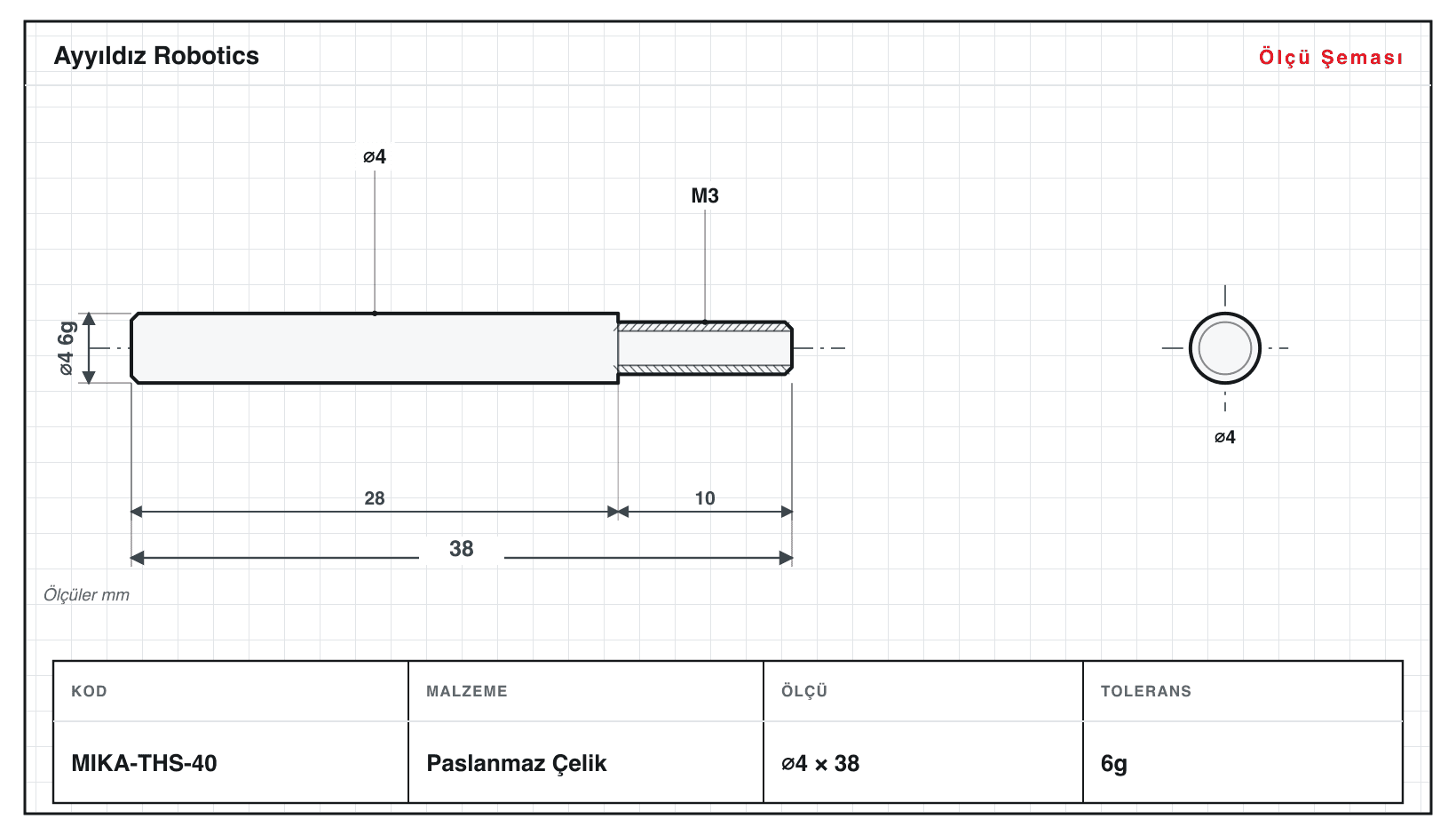

Dişli Mikro Mil
Bir ucu mikro dişli, gövdesi düz hassas montaj mili.
⌀2–6 · L 20–56 mm
10 çeşit

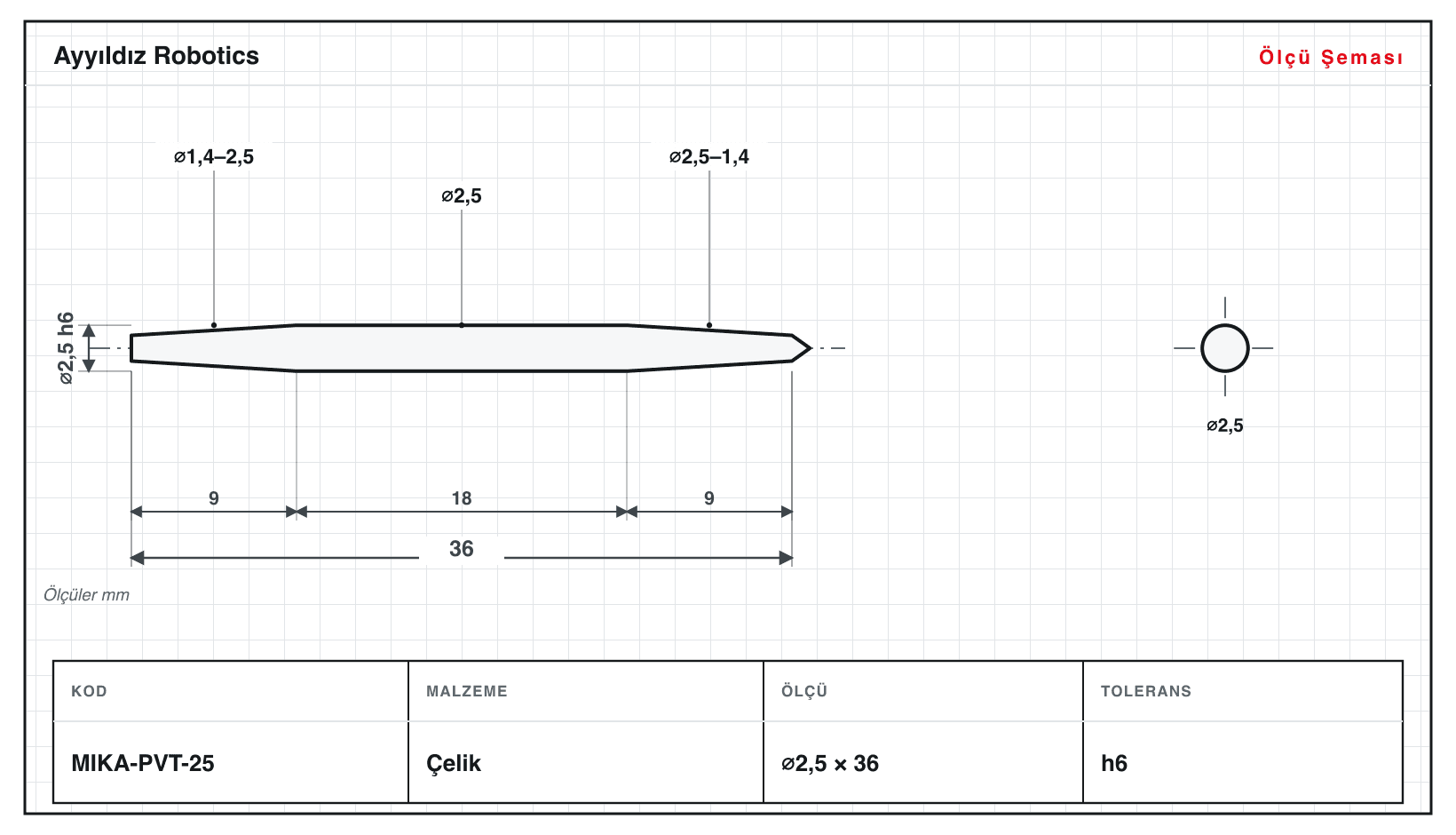

Pivot Mili
İki uçtan inceltilmiş, saat pivotları için konik uçlu mikro mil.
⌀1–5 · L 18–64 mm
10 çeşit

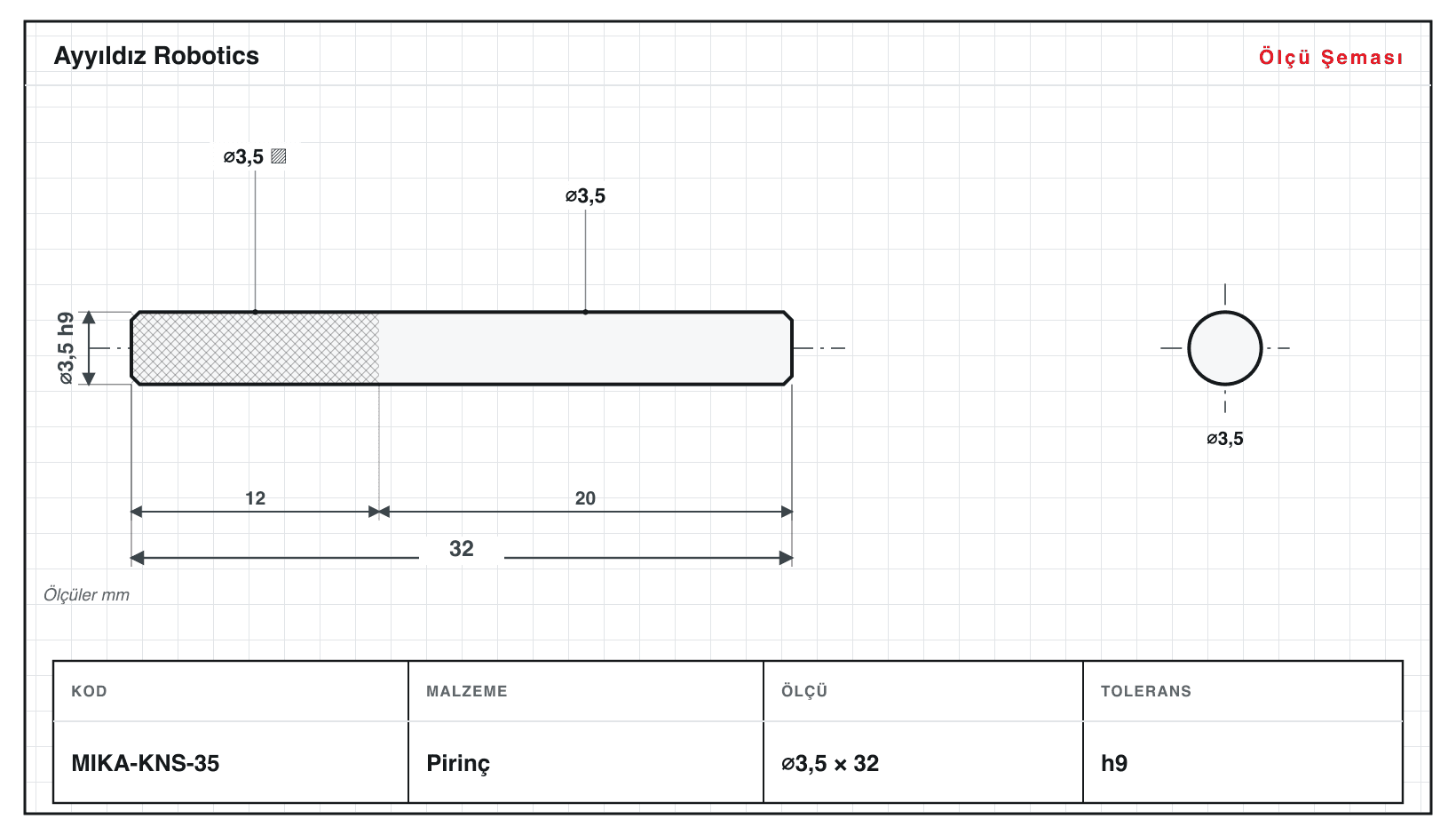

Tırtıllı Mikro Mil
Bir kademesi tırtıllı, presleme tutuşu için hassas mikro mil.
⌀1,5–6 · L 18–54 mm
10 çeşit
Delikli Mikro Mil
Eksenel iç delikli, hafifletilmiş hassas mikro mil kovanı.
⌀2–6 · L 16–60 mm
10 çeşit

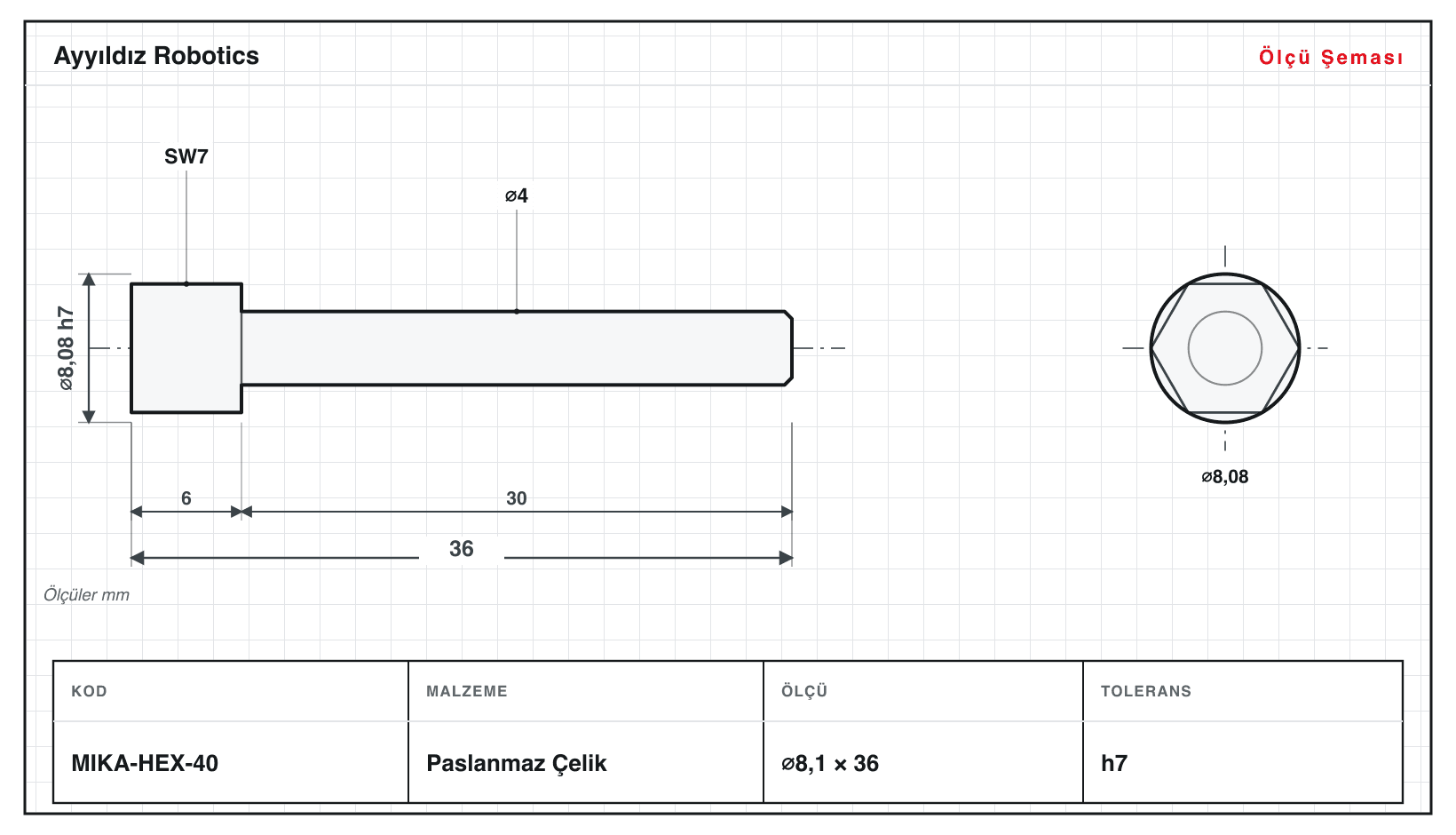

Altıgen Başlı Mikro Mil
Altıgen anahtar ağızlı başı olan, tahrikli hassas mikro mil.
⌀6,4–11,5 · L 20–53 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınMikro ve saat parçaları; saat mekanizmaları, ölçü aletleri, medikal enstrümanlar, optik montajlar ve minyatür redüktörlerde kullanılan, çapı milimetrenin altına inebilen hassas dönel elemanlardır. Bu kategori 8 aileden oluşur: Mikro Şaft, Mikro Pim, Kademeli Mikro Mil, Dişli Mikro Mil, Pivot Mili, Tırtıllı Mikro Mil, Delikli Mikro Mil ve Altıgen Başlı Mikro Mil. Parçaları çelik, paslanmaz çelik, pirinç ve alüminyumdan işliyoruz; malzeme seçimi yataklama, aşınma ve manyetiklik gereksinimine göre yapılır. Goodway SW-20 kayar otomatta ⌀0.8–11.5 mm aralığında, kılavuz burcu desteğiyle uzun ve ince gövdelerde bile sapmasız tornalama yapıyoruz. Çap toleransları tipik olarak h5/h6, mikro dişlilerde 6g, iç deliklerde H7 mertebesindedir; kritik çaplarda ±0,01 mm hedeflenir. Katalogda 80 hazır çeşidin yanında, teknik resminize (PDF/STEP) göre özel ölçü ve tolerans üretiriz. Süreç, resim ve adet bilgisiyle teklif talebiyle başlar.
Buranın belirleyici parçası MIKA-PVT-12, L/D 18,3 — kayar otomatın asıl yapmak için var olduğu incelik. 80 varyantın boyu 6–68 mm arasında; en uzunu MIKA-STP-60 (68 mm) ve o da 207 mm'lik tek bağlama sınırının içinde. İşlemler: 10× diş çekme, 10× altıgen ağız frezeleme, 10× eksenel delik, 10× konik tornalama, 10× tırtıl.
Kullanılan tolerans sınıfları 6g, H7, h5, h6, h7, h9, m6. 80 varyantın hiçbiri bir DIN veya ISO parça standardına oturmuyor — bu geometriler norm sayfasından değil uygulamadan geliyor, dolayısıyla her ölçü sizin teknik resminize göre değişebilir.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar Goodway SW-20 kayar otomatta (Swiss tipi torna) işleniyor. Kayar başlık ve kılavuz burcu, işleme noktasını kesici uçlara çok yakın tuttuğu için çapı milimetre altına inen, uzun ve ince parçalar sapmadan, tek bağlamada tornalanabiliyor. İşlem sırasında çap, boy ve tolerans kotları kontrol edilir.
Çelik, paslanmaz çelik, pirinç ve alüminyum. Seçimi uygulama belirler: yatak ve pivot yüzeyleri için çelik/paslanmaz, kaygı ve işlenebilirlik için pirinç, hafiflik için alüminyum. Manyetiklik kısıtı varsa paslanmaz alaşım öneririz. Teknik resminizde belirttiğiniz malzemeye göre üretiriz.
Çap toleransları tipik olarak h5/h6, mikro dişlilerde 6g, iç deliklerde H7 mertebesindedir. Kritik çaplarda ±0,01 mm hedeflenir. Daha sıkı tolerans gerekiyorsa teknik resim üzerinden değerlendirip teklif aşamasında teyit ederiz.
Evet. Katalogdaki 80 çeşit başlangıç noktasıdır; çap, boy, kademe, diş ve uç formu dahil özel parçaları PDF veya STEP teknik resminize göre üretiriz. Ölçü verilmemiş numunelerde de ölçüm alıp resimlendirebiliriz.
Fiyatlandırma teklif usulüdür; site üzerinde sabit rakam yayınlamıyoruz çünkü malzeme, tolerans ve adet fiyatı belirler. Teknik resim ve adet bilgisini gönderin, çıkarılan fiyatı ve teslim süresini birlikte iletelim. 2009'dan beri Düzce'de üretim yapıyor, yurt içi ve ihracat siparişlerini karşılıyoruz.
