Elektrot & EDM Uçları İmalatı — CNC Kayar Otomat Üretimi
Punta, MIG, EDM ve bakır elektrot uçları CNC kayar otomatta ⌀1–20 mm üretilir. 14 aile, 133 çeşit + özel ölçü. Teknik resimle teklif alın.
Parça Aileleri
Punta Kaynak Elektrot Ucu
Konik uçlu bakır alaşımlı punta kaynak elektrot kapağı, iç konik oturmalı.
⌀8–20 · L 18–45 mm
10 çeşit

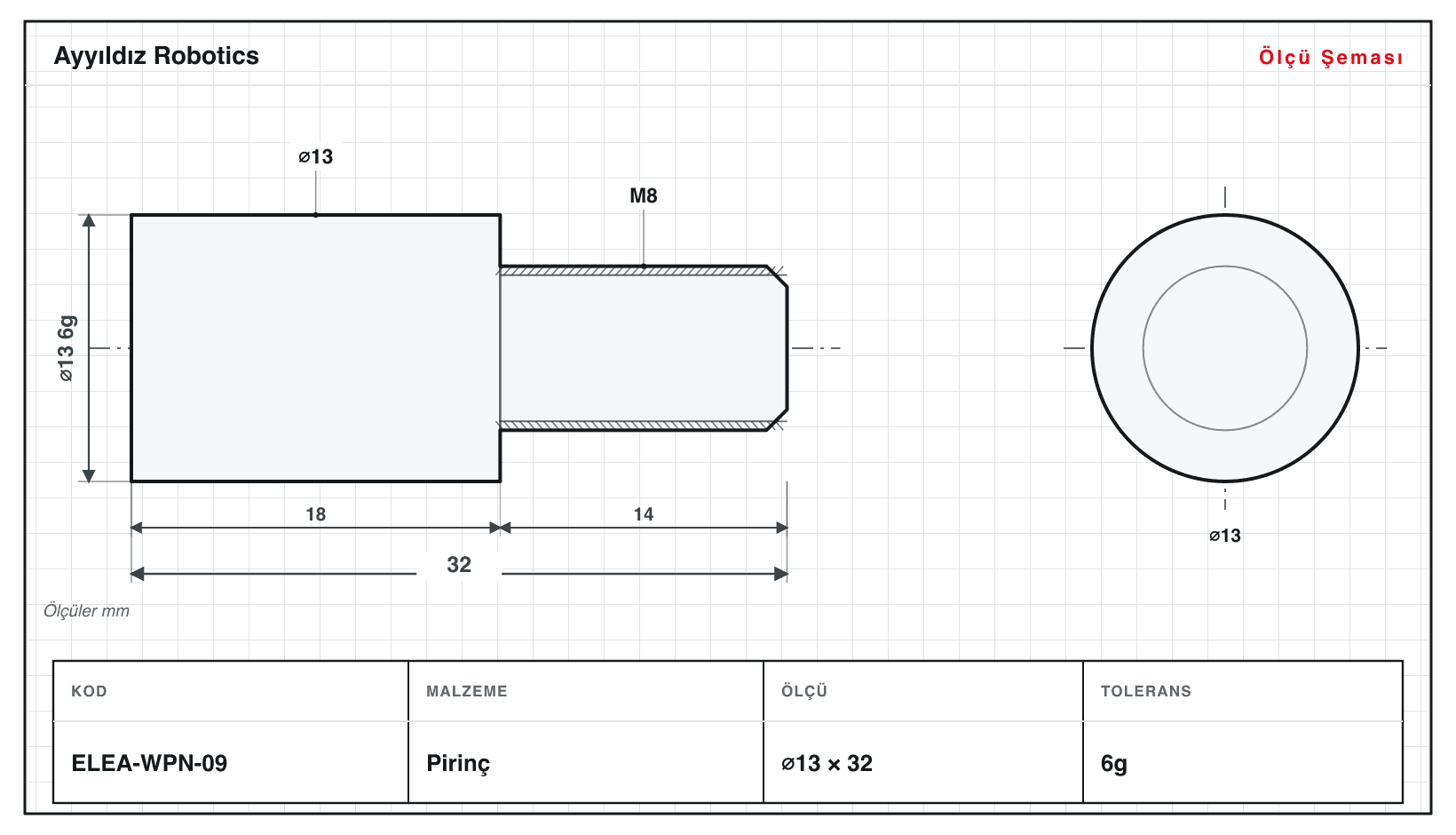

Kaynak Pimi
Kademeli gövdeli dişli bağlantılı bakır kaynak pimi, pah kırılmış temas ucu.
⌀6–18 · L 18–44 mm
10 çeşit

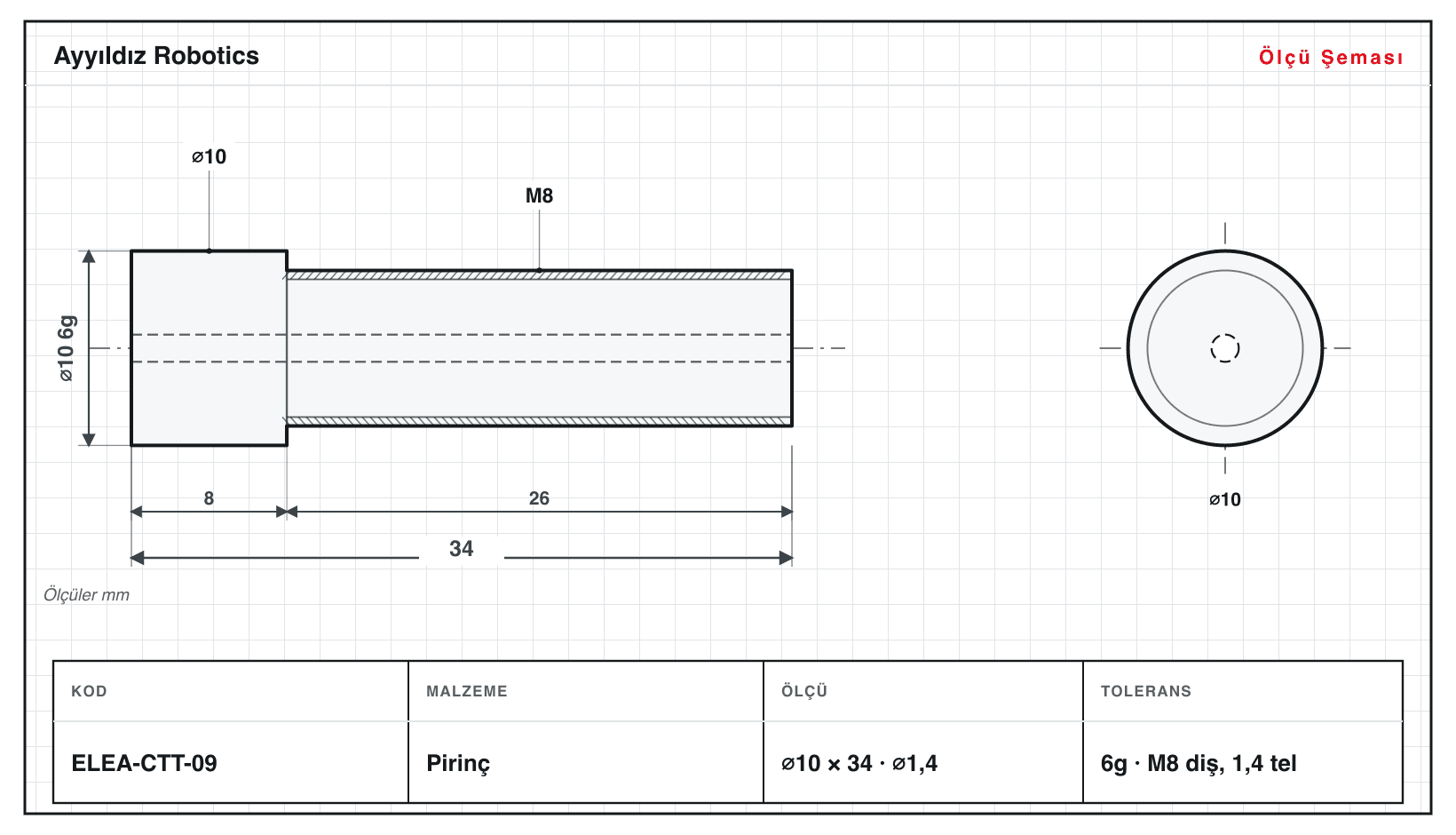

MIG Temas Ucu
Tel geçiş delikli dişli bakır MIG temas ucu, konik giriş ağızlı.
⌀6–14 · L 18–44 mm
10 çeşit

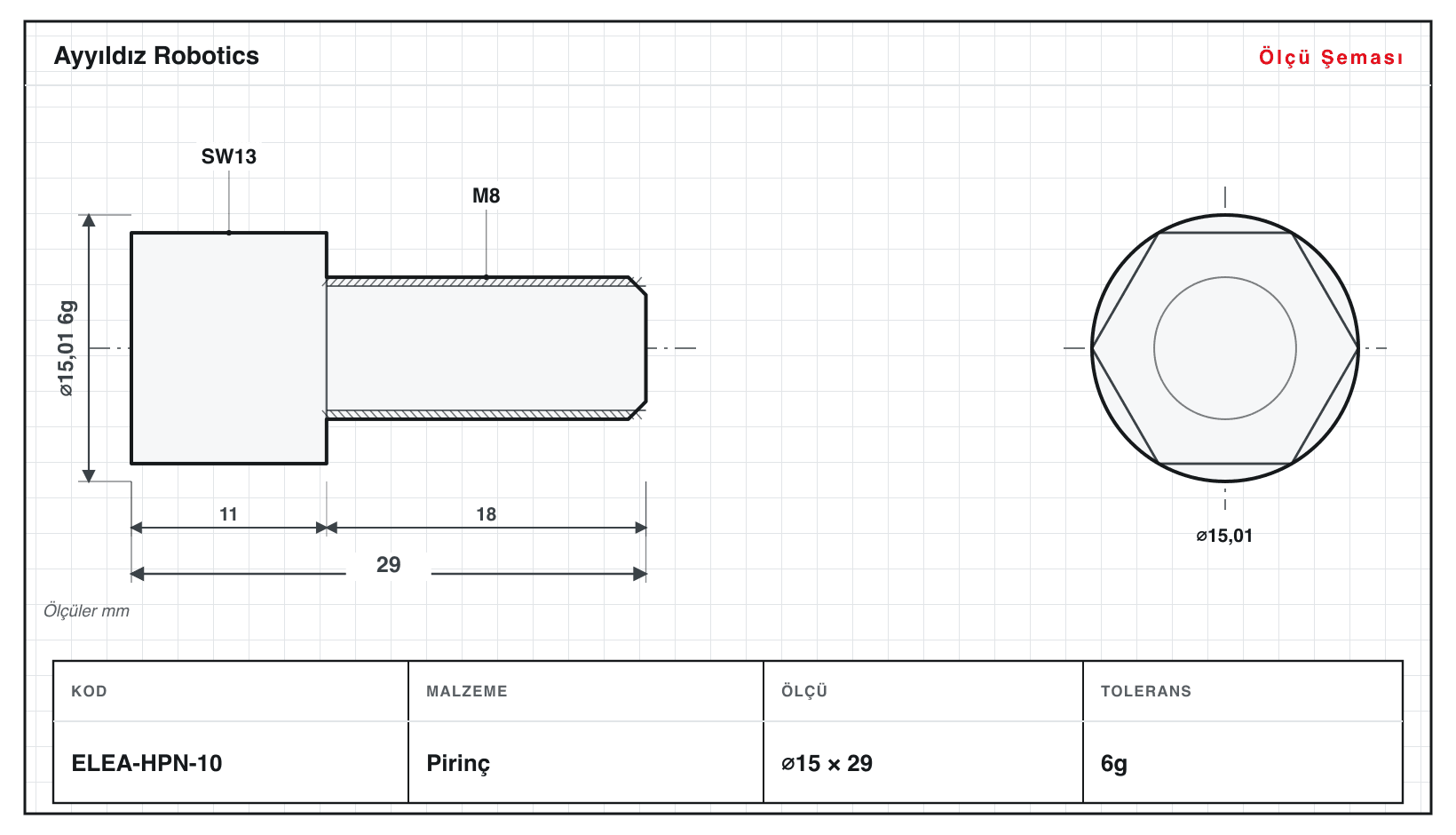

Elektrot Tutucu Pim
Altıgen anahtar ağızlı ve dişli saplı elektrot tutucu pim.
⌀9,2–19,6 · L 18–44 mm
10 çeşit

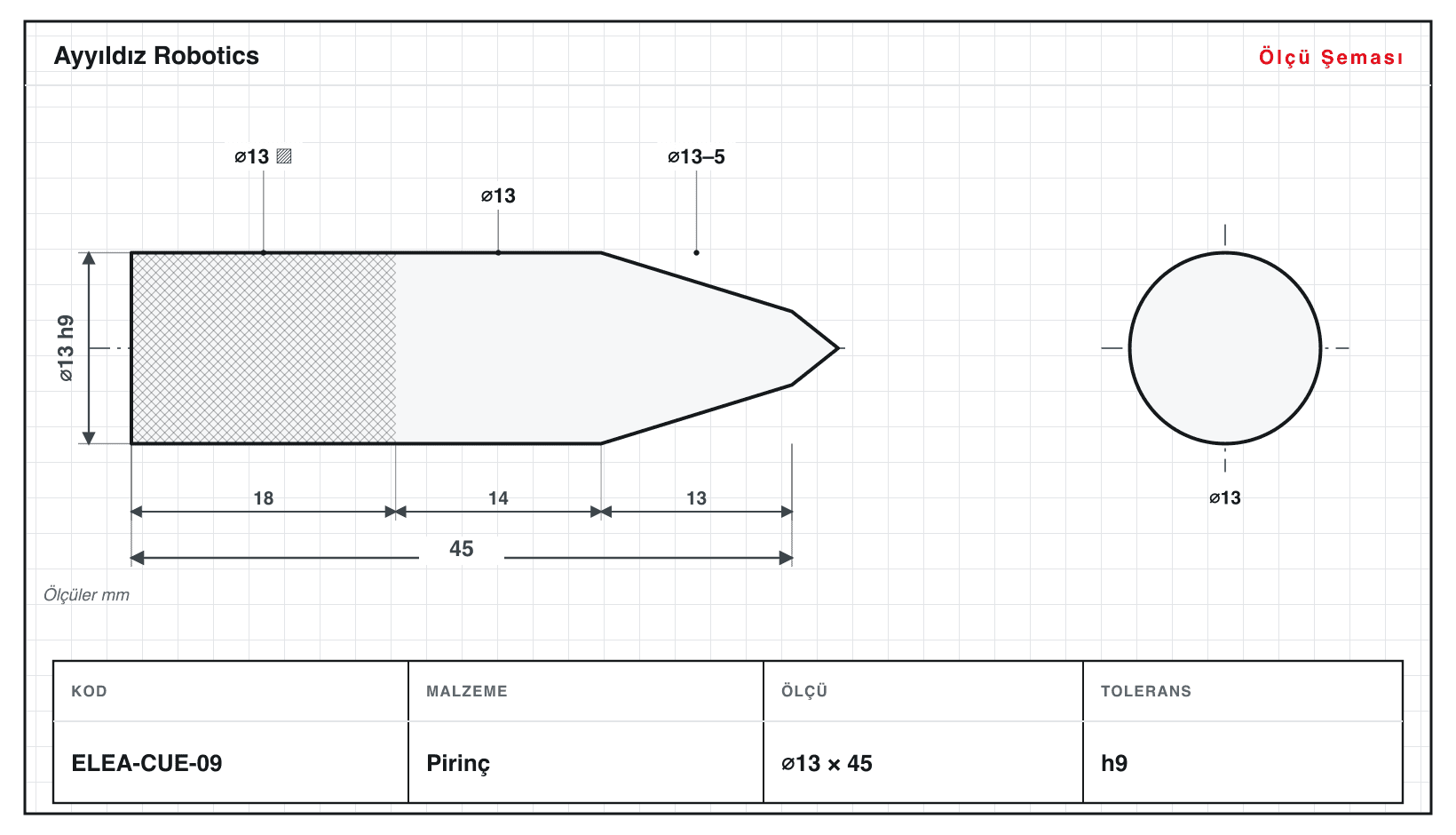

Bakır Uç Elektrot
Konik kaynak uçlu tırtıllı tutuş bölgeli bakır elektrot çubuğu.
⌀6–18 · L 24–62 mm
10 çeşit

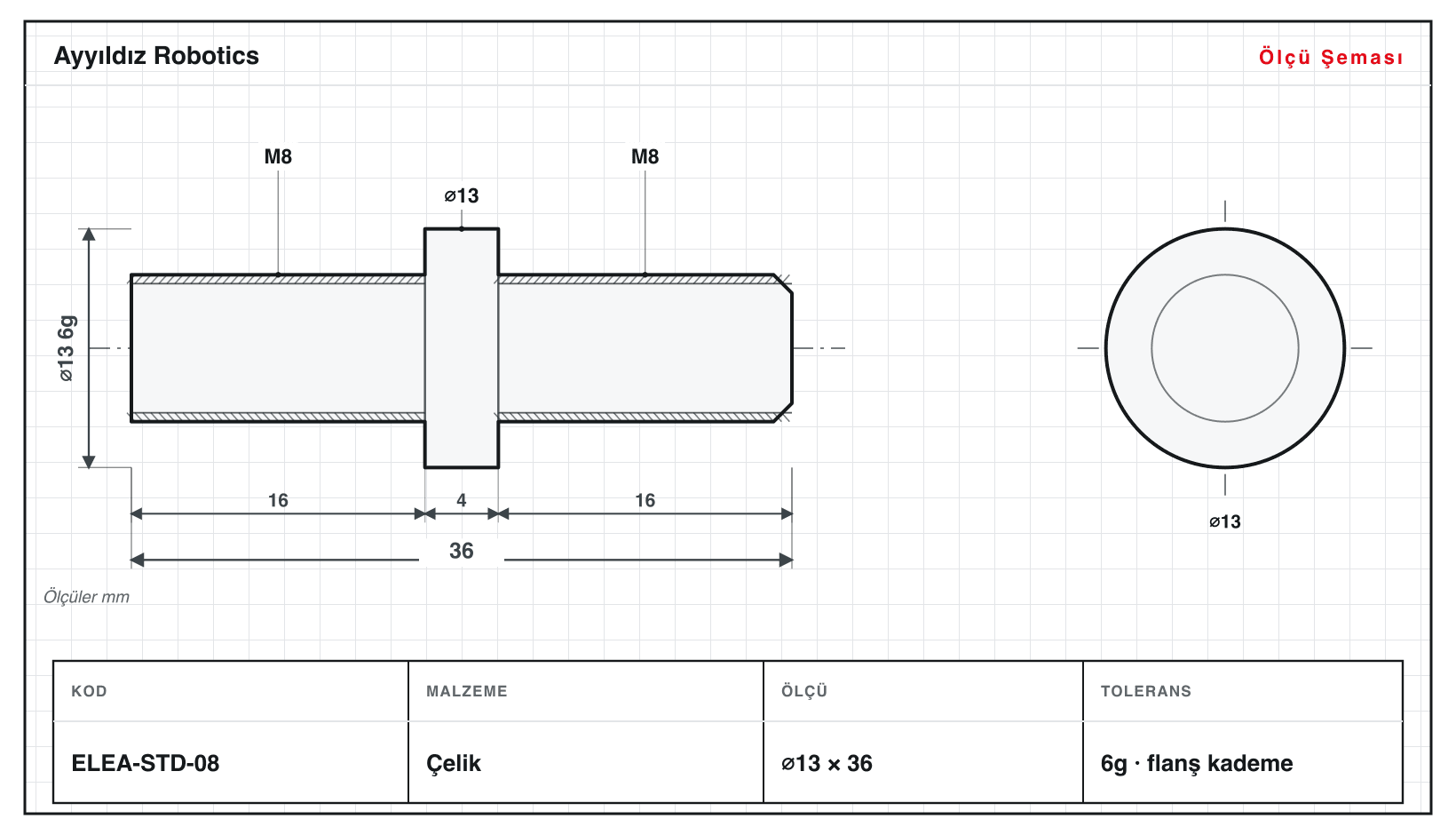

Saplama Kaynak Elektrotu
Flanş kademeli ve pah uçlu saplama kaynağı için çift dişli elektrot.
⌀8–18 · L 23–54 mm
9 çeşit

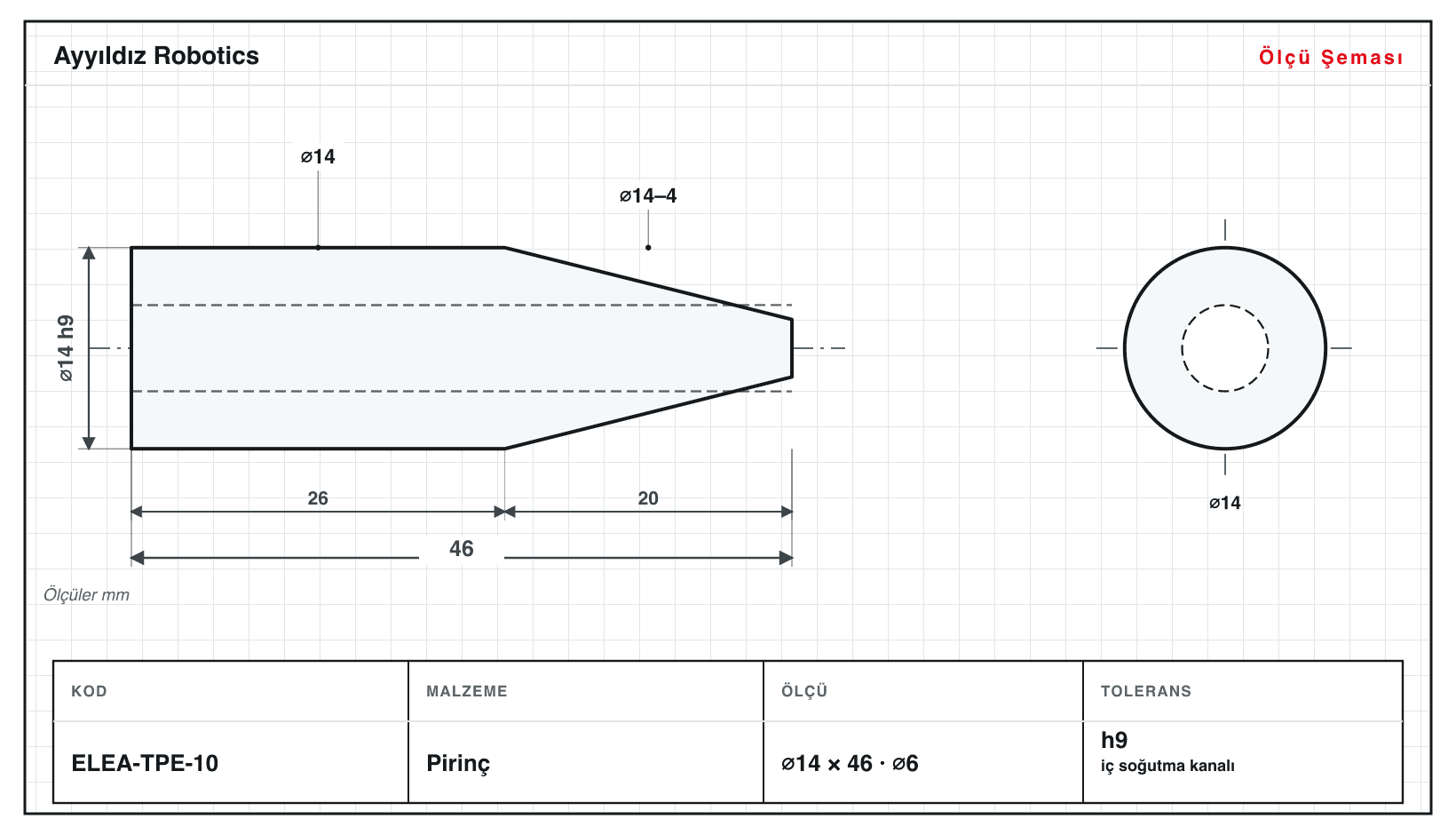

Konik Uçlu Punta Elektrot
Uzun konik uçlu ve delikli soğutma kanallı punta kaynak elektrotu.
⌀8–20 · L 28–62 mm
10 çeşit

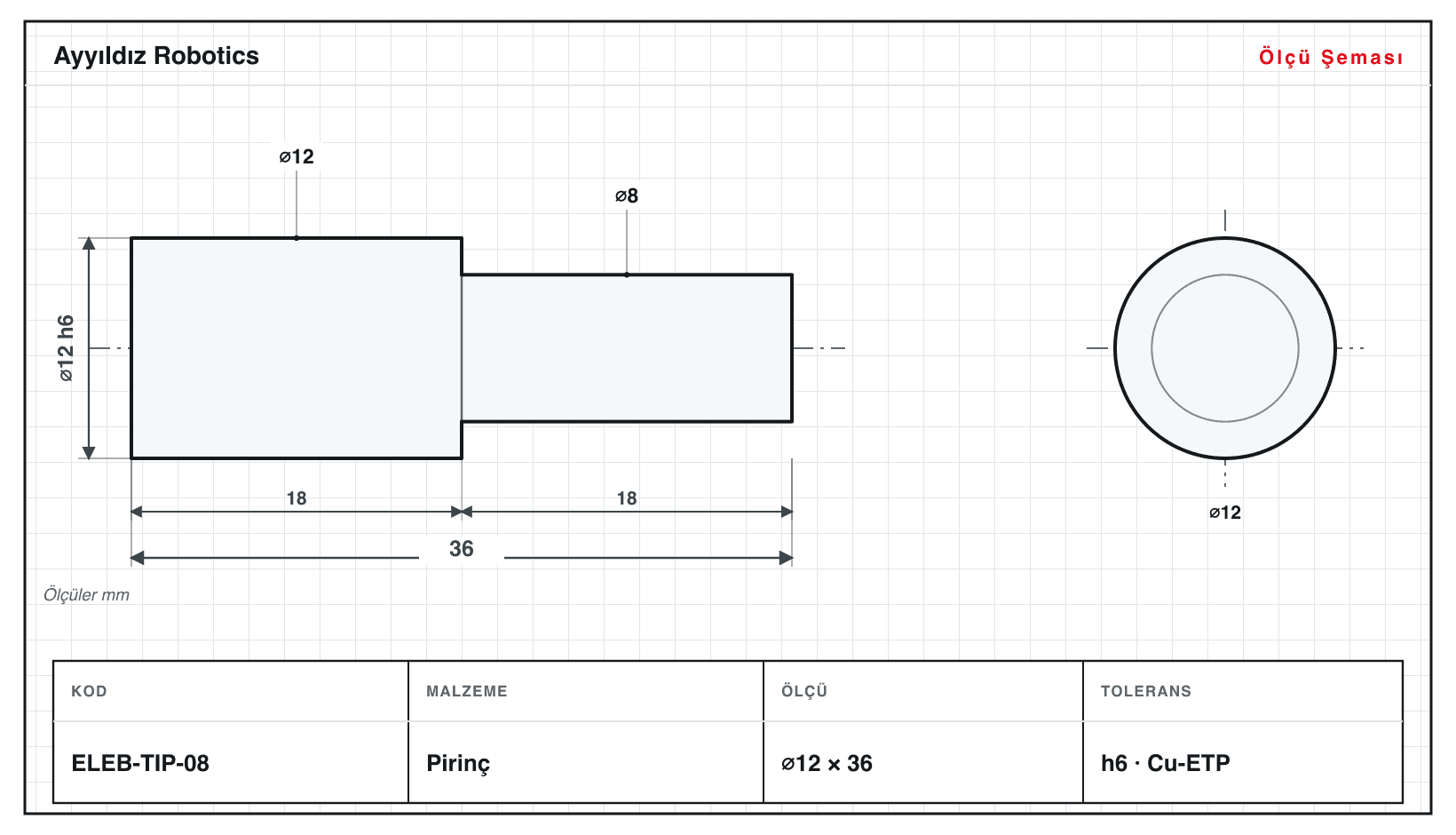

EDM Elektrot Ucu (Kademeli)
Dalma erozyon için kademeli gövdeli düz uçlu bakır elektrot.
⌀6–20 · L 22–52 mm
9 çeşit

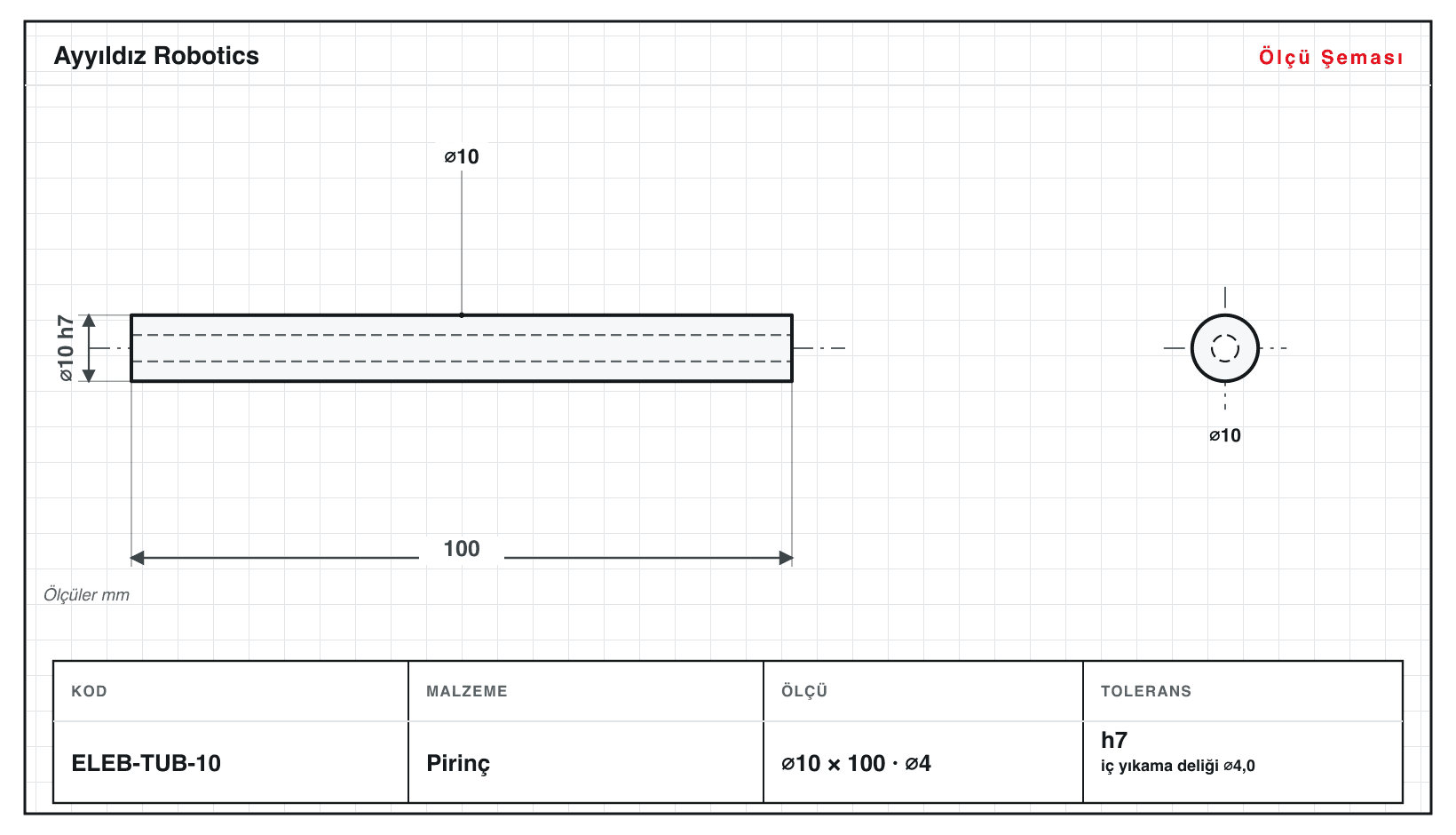

Boru Elektrot (Delikli)
Merkezi yıkama deliği olan hızlı delik EDM için boru elektrot.
⌀3–18 · L 40–140 mm
10 çeşit

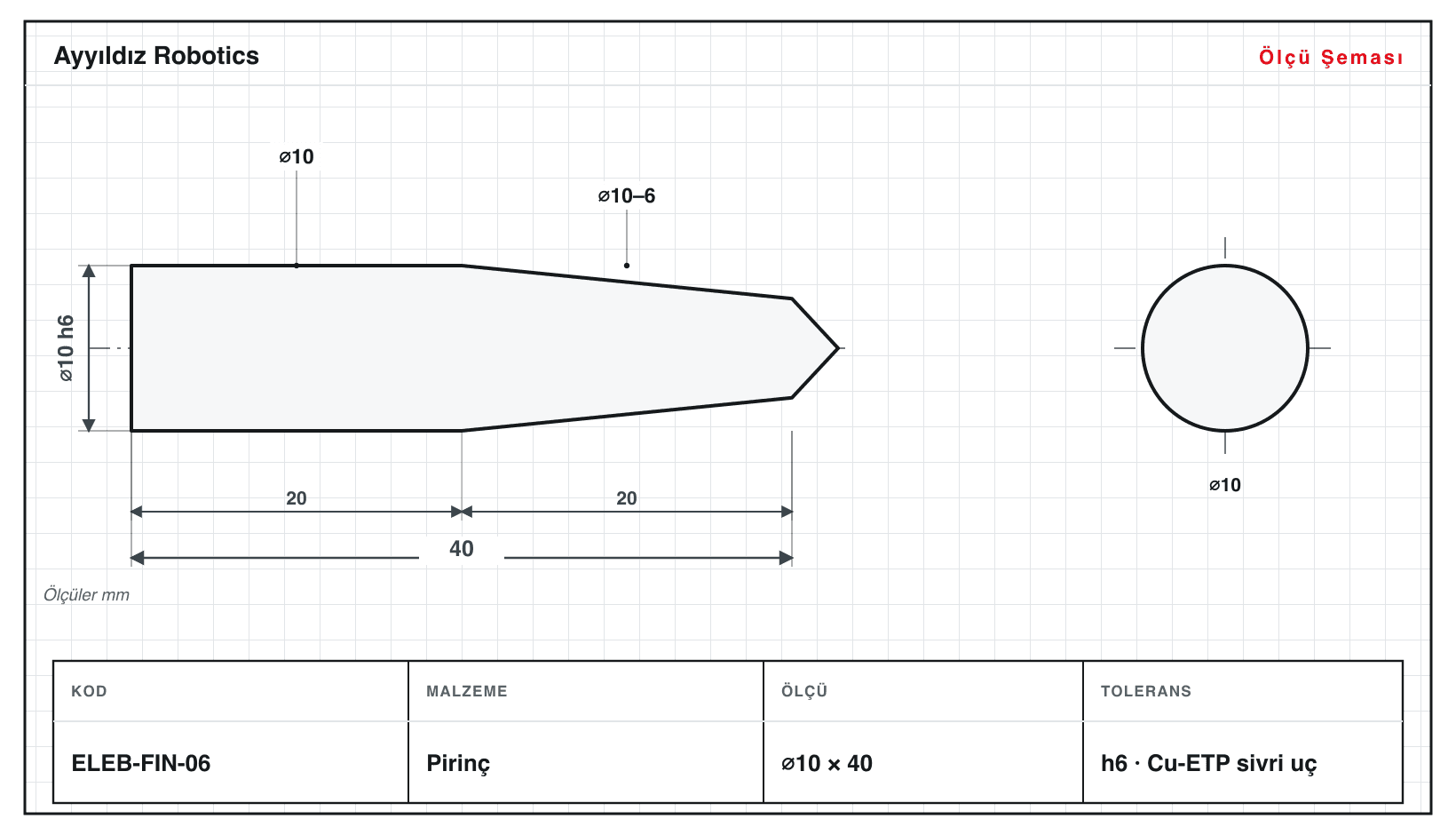

İnce Delik Elektrot Ucu (Konik)
Hassas ince delik erozyonu için konik geçişli sivri uçlu elektrot.
⌀6–18 · L 26–56 mm
9 çeşit

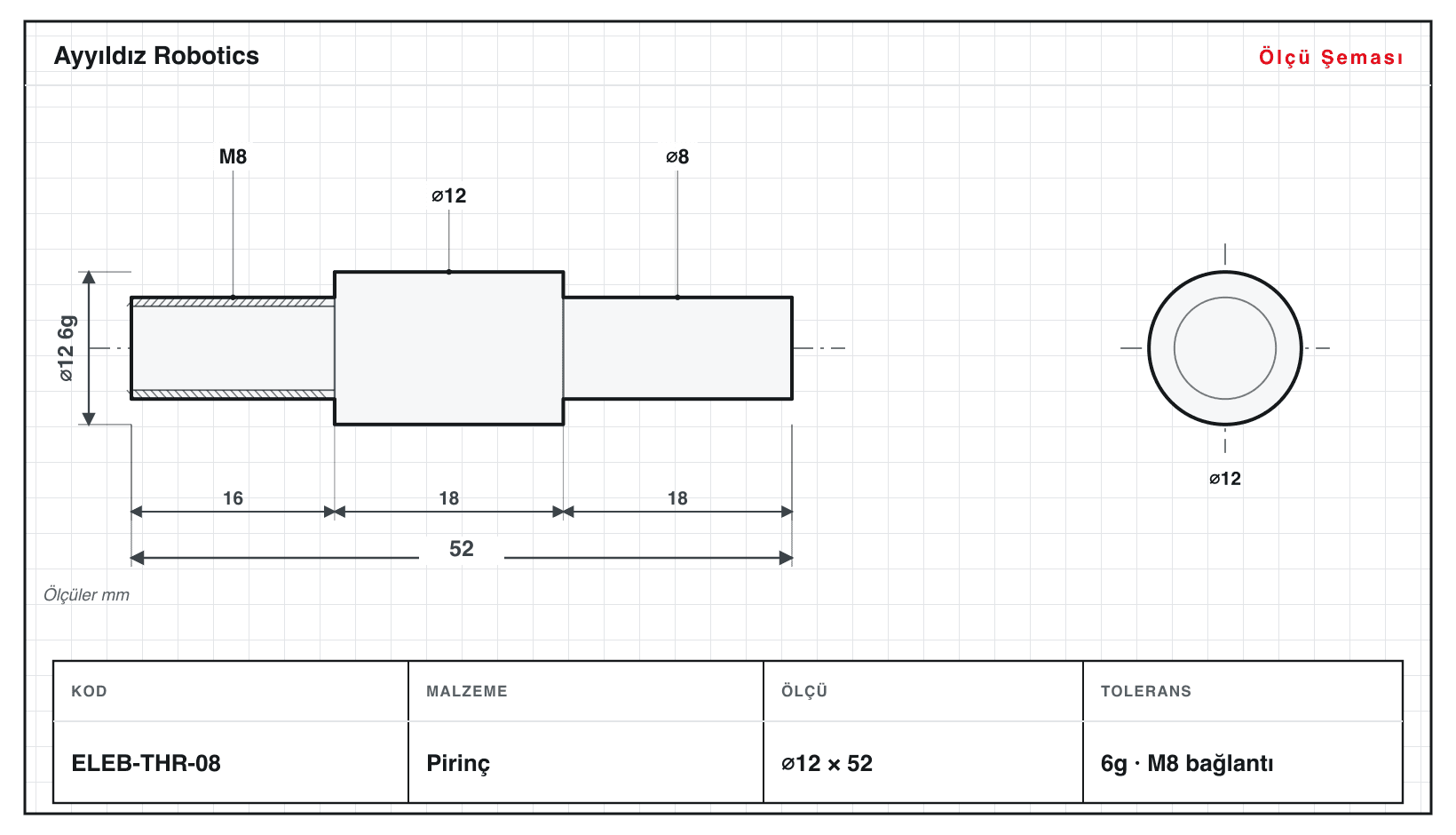

Dişli Bağlantılı Elektrot
Erozyon tezgahı tutucusuna doğrudan vidalanan dişli saplı bakır elektrot.
⌀6–16 · L 36–64 mm
9 çeşit

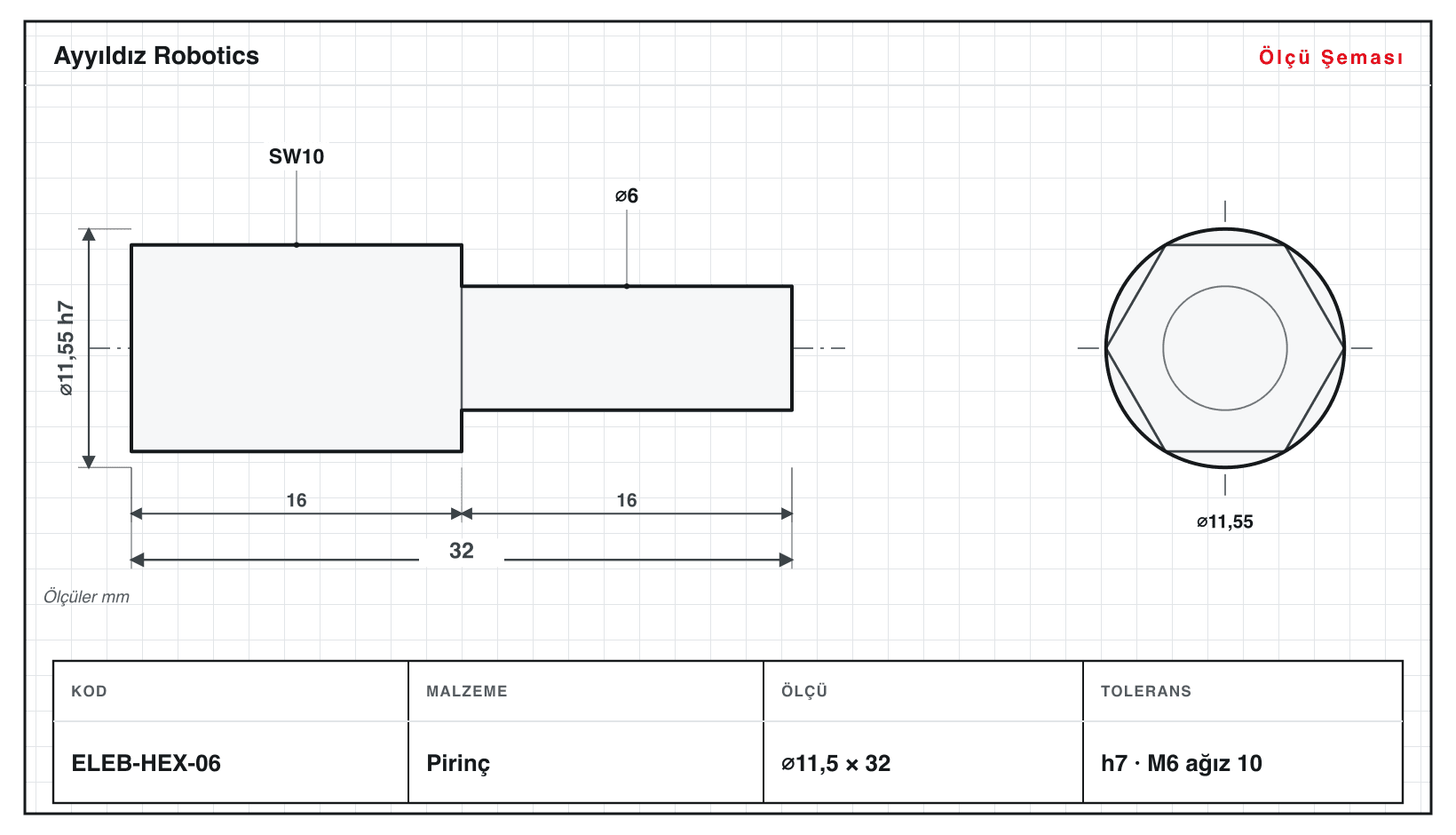

Altıgen Gövdeli Elektrot
Anahtar ağızlı altıgen gövdeli, kolay hizalanabilen dalma erozyon elektrotu.
⌀6,4–19,6 · L 24–40 mm
9 çeşit

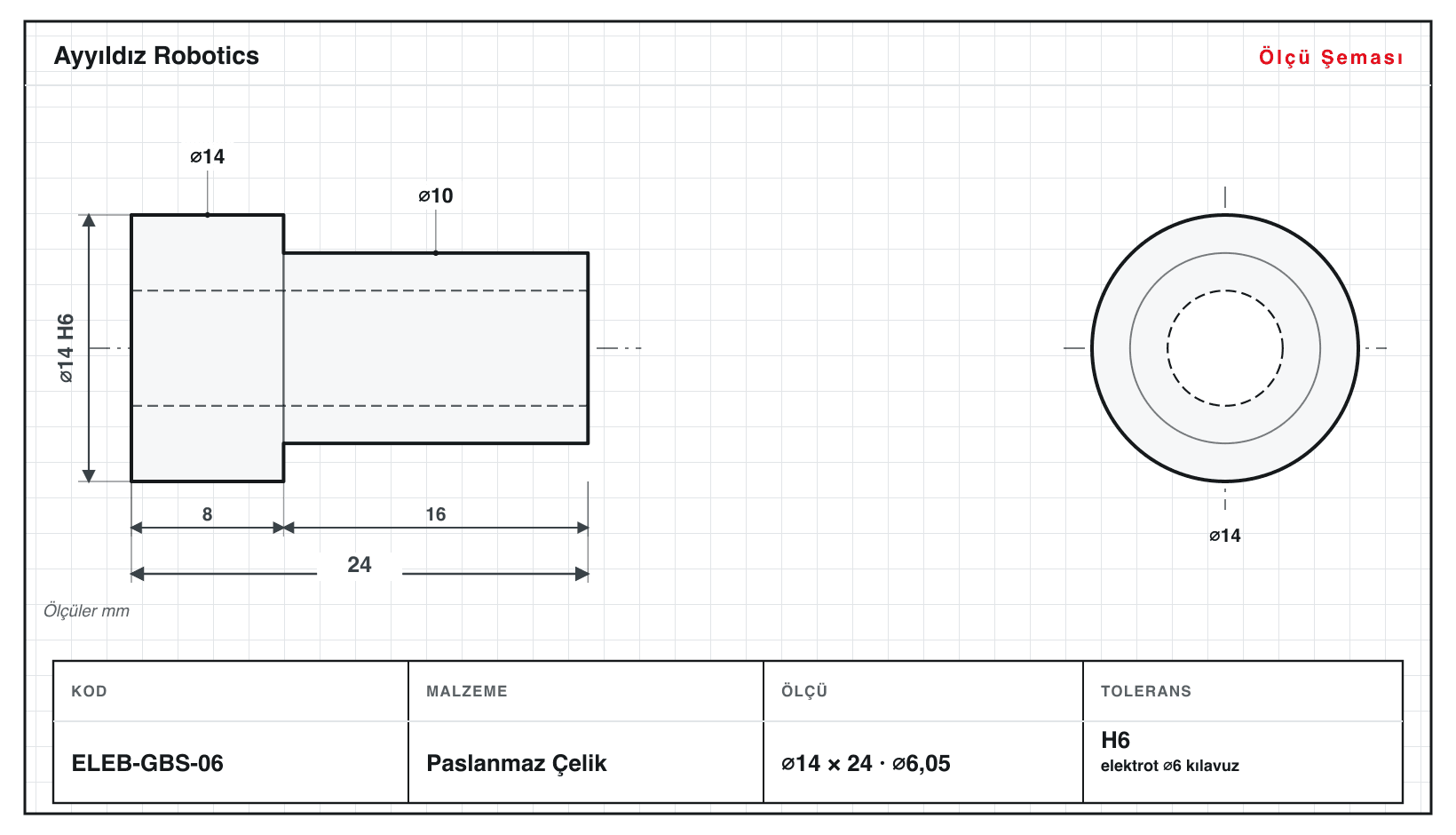

Kılavuz Burcu (İnce Delik EDM)
İnce delik erozyonunda boru elektrotu merkezleyen içi delikli kılavuz burcu.
⌀8–19,6 · L 16–29 mm
9 çeşit
Bakır Burç (Kontak)
Elektroda akım ileten, tırtıllı tutuşlu içi dişli bakır kontak burcu.
⌀8–18 · L 18–32 mm
9 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınElektrot ve EDM uçları; punta/direnç kaynağı, MIG kaynağı, saplama kaynağı ve dalma erozyon (EDM) tezgahlarında elektrik akımını iş parçasına ileten aşınma parçalarıdır. Otomotiv, beyaz eşya, kalıp imalatı ve genel metal işleme sektörlerinde yoğun kullanılır. Bu kategoride 14 aile ve 133 çeşit parça bulunur: punta kaynak elektrot ucu, kaynak pimi, MIG temas ucu, elektrot tutucu pim, bakır uç elektrot, saplama kaynak elektrotu, konik uçlu punta elektrot, kademeli EDM elektrot ucu, delikli boru elektrot, konik ince delik elektrot ucu, dişli bağlantılı ve altıgen gövdeli elektrotlar ile ince delik EDM kılavuz burcu ve kontak burcu. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işlenir; bakır ve bakır alaşımları elektrot ucu için tercih edilir. Parçalar Goodway SW-20 kayar otomatta ⌀1–20 mm aralığında, h6/H7 geçme ile tornalanır; kritik çaplarda ±0,01 mm hedeflenir. 133 kataloğ çeşidinin yanında teknik resminize göre özel ölçü üretilir. Numune veya teknik resminizi iletin, ölçü ve adede göre teklif hazırlayalım.
Buranın belirleyici parçası ELEB-TUB-03, L/D 13,3 — kayar otomatın asıl yapmak için var olduğu incelik. 133 varyantın boyu 16–140 mm arasında; en uzunu ELEB-TUB-18 (140 mm) ve o da 207 mm'lik tek bağlama sınırının içinde. İşlemler: 48× diş çekme, 22× altıgen ağız frezeleme, 58× eksenel delik, 45× konik tornalama, 19× tırtıl.
133 varyantın 103 tanesi bir DIN veya ISO standardına atıf yapıyor; kullanılan tolerans sınıfları 6g, H6, H7, h6, h7, h9.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
EDM elektrot uçları, teknik resminizdeki çap, kademe ve konik ölçülere göre Goodway SW-20 kayar otomatta tek operasyonda tornalanır. Genellikle bakır veya bakır alaşımı kullanılır; ince delik ve kademeli geometrilerde kritik çaplarda ±0,01 mm hedeflenir. Gerekirse yüzey pürüzlülüğü ve konsantriklik toleransı ölçülerek raporlanır.
Çelik, paslanmaz çelik, pirinç ve alüminyum standart olarak işlenir. Elektrot ve EDM uçlarında iletkenlik gerektiği için ağırlıklı bakır ve bakır alaşımları tercih edilir. Malzemeyi kullanım (punta, MIG, saplama, EDM) ve karşı iş parçasına göre birlikte belirleyebiliriz.
Standart geçmelerde h6/H7 sınıfı sağlanır; kritik çaplarda ±0,01 mm hedeflenir. Konik uç, ince delik ve kademe geometrileri için konsantriklik ve dik açı toleransları teknik resme göre tutturulur. Ölçüm sonuçları talep üzerine kontrol raporuyla verilir.
Kataloğdaki 133 çeşidin dışında, teknik resminize veya numunenize göre özel ölçü elektrot ve EDM ucu üretiyoruz. Kayar otomat üretimi hem prototip/numune adetlerine hem seri üretime uygundur; adet ve ölçüye göre en uygun üretim planını teklifte belirtiriz.
Fiyatlandırma teklif usulüdür; sitede sabit rakam yer almaz. Teknik resim, ölçü ve adedi ilettiğinizde ölçüye özel teklif ve teslim süresini paylaşırız. 2009'dan beri Düzce'de üretim yapıyor, yurt içi ve ihracat siparişlerini karşılıyoruz.
