Somun & Dişli Adaptör İmalatı — CNC Kayar Otomat Üretimi
Kör, flanşlı, yüksek ve kaplin somunundan dişli redüksiyon adaptörlerine 126 çeşit. ⌀6–20 mm CNC kayar otomatta çelik, paslanmaz, pirinç.
Parça Aileleri
Kör Somun (Kubbe)
Dişin ucunu kapatan kubbe uçlu altıgen kör somun; sızdırmazlık ve estetik amaçlı.
⌀6,4–19,6 · L 7–24 mm
8 çeşit

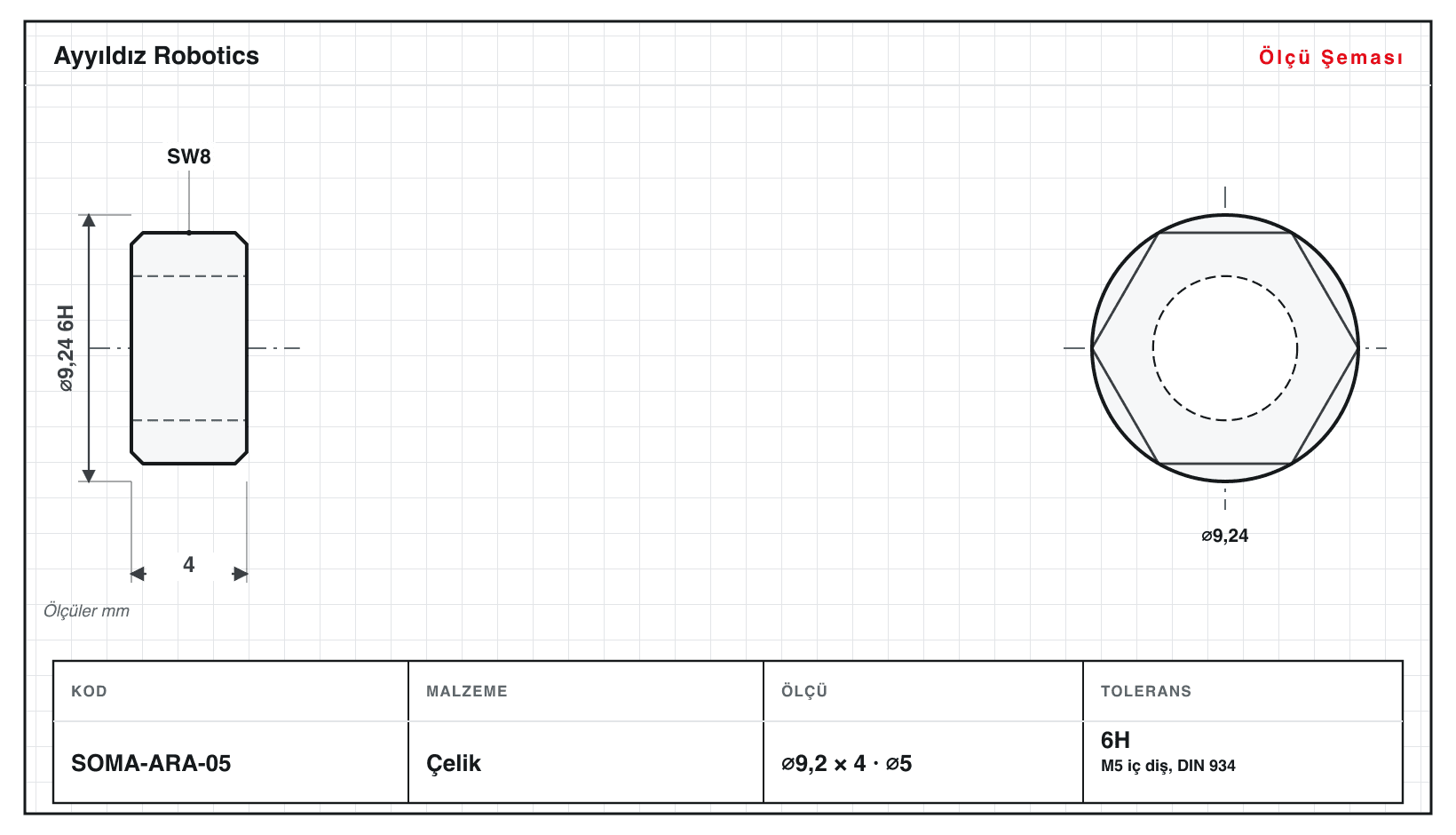

Ara Somun (Standart Altıgen)
Klasik altıgen ara somun; genel bağlantı ve montaj amaçlı standart yükseklikte.
⌀6,4–19,6 · L 1,6–10 mm
9 çeşit

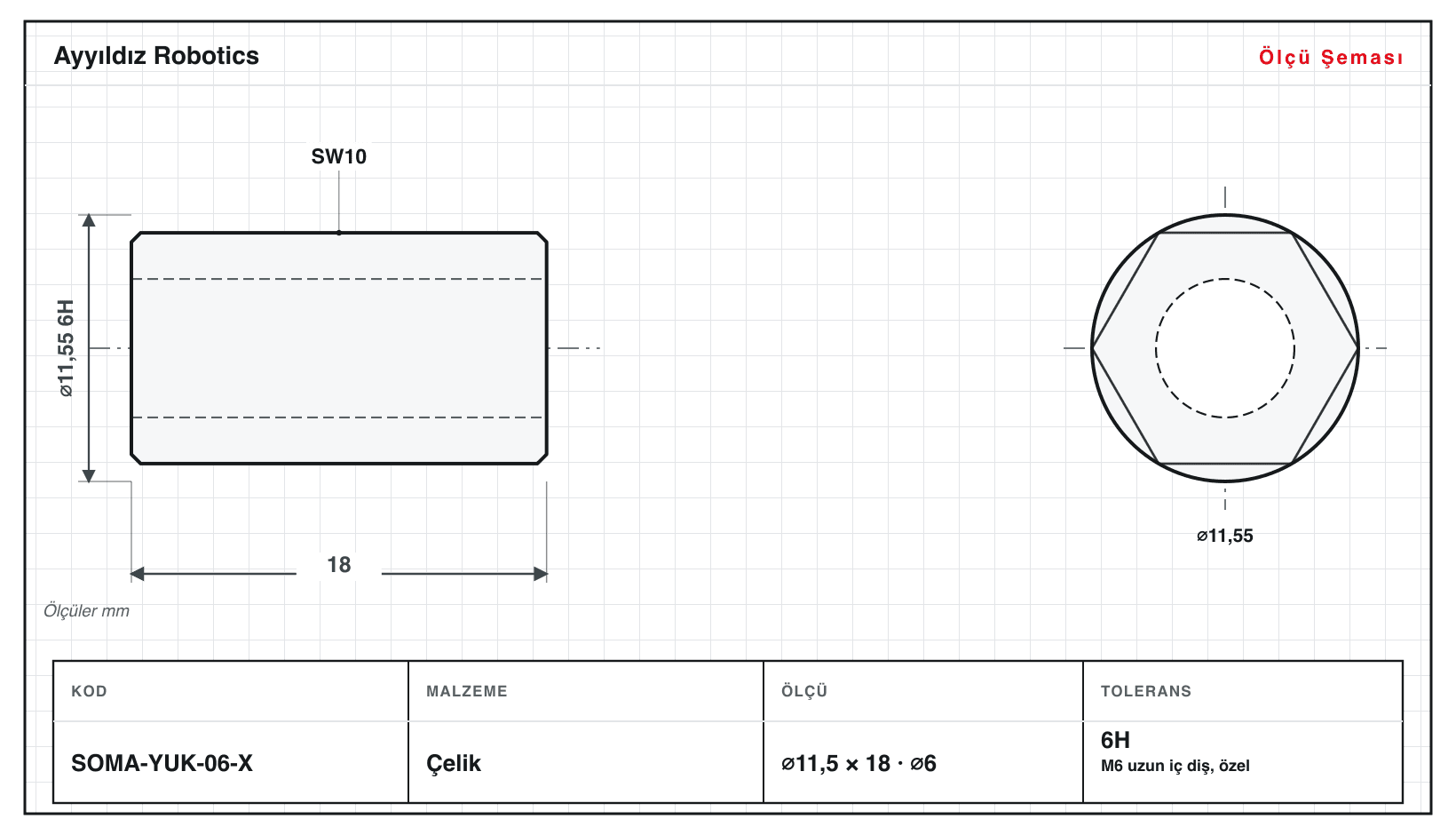

Yüksek Somun
Artırılmış yükseklikte altıgen somun; yüksek çekme yükü ve fazla diş tutuşu için.
⌀6,4–19,6 · L 6–24 mm
8 çeşit

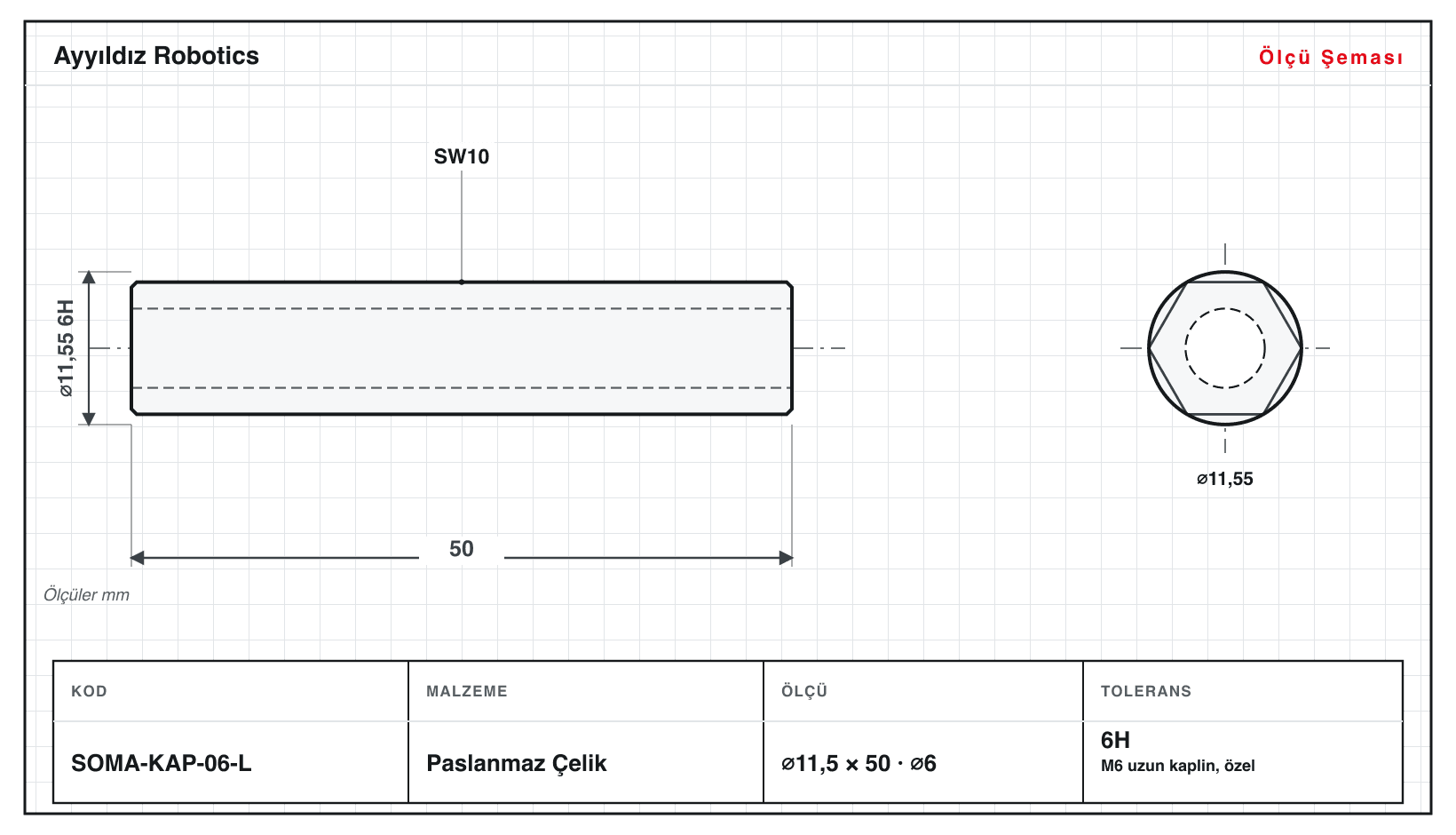

Kaplin Somunu (Uzatma)
İki çubuğu eksenel birleştiren uzun altıgen kaplin somunu; boydan boya iç diş.
⌀6,4–19,6 · L 12–70 mm
9 çeşit

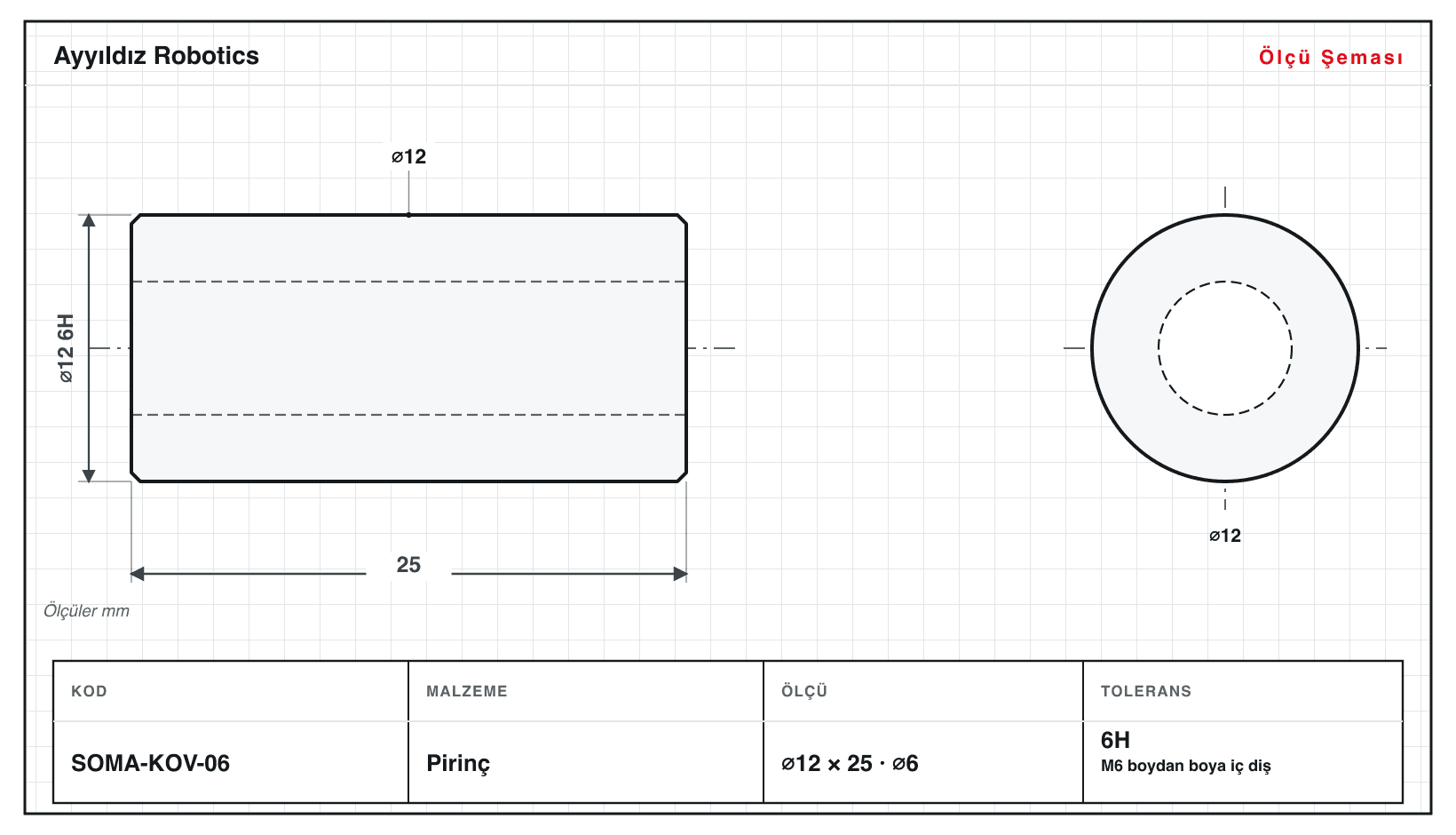

Dişli Kovan (Silindirik)
Silindirik gövdeli iç dişli kovan; dişli çubukları düz yüzeyde birleştirir.
⌀6–18 · L 15–35 mm
9 çeşit

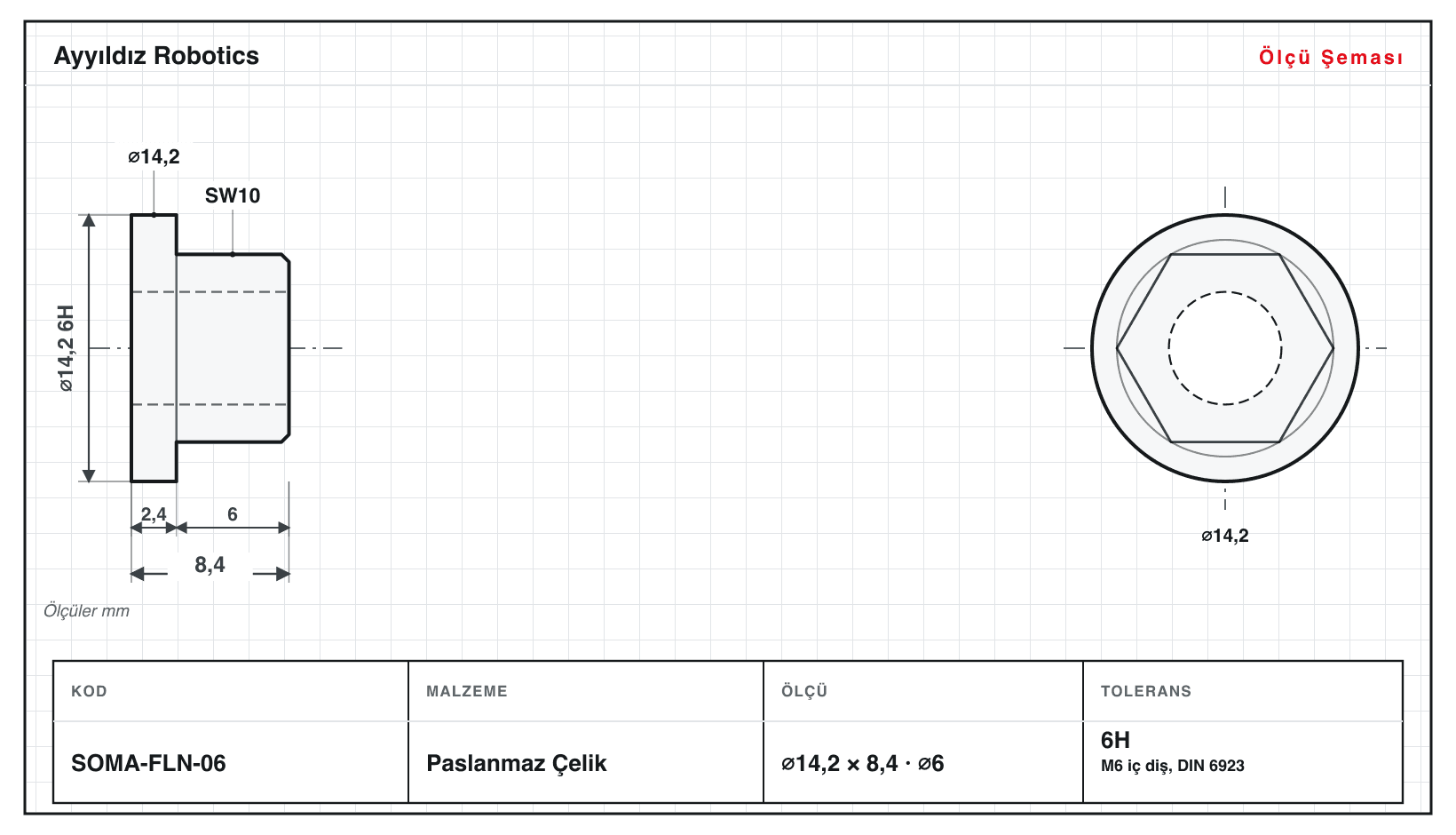

Flanşlı Somun (Pullu Altıgen)
Alt tarafında entegre pul-flanş bulunan altıgen somun; yük dağıtır, pula gerek bırakmaz.
⌀7,6–19,6 · L 4,5–13,5 mm
8 çeşit

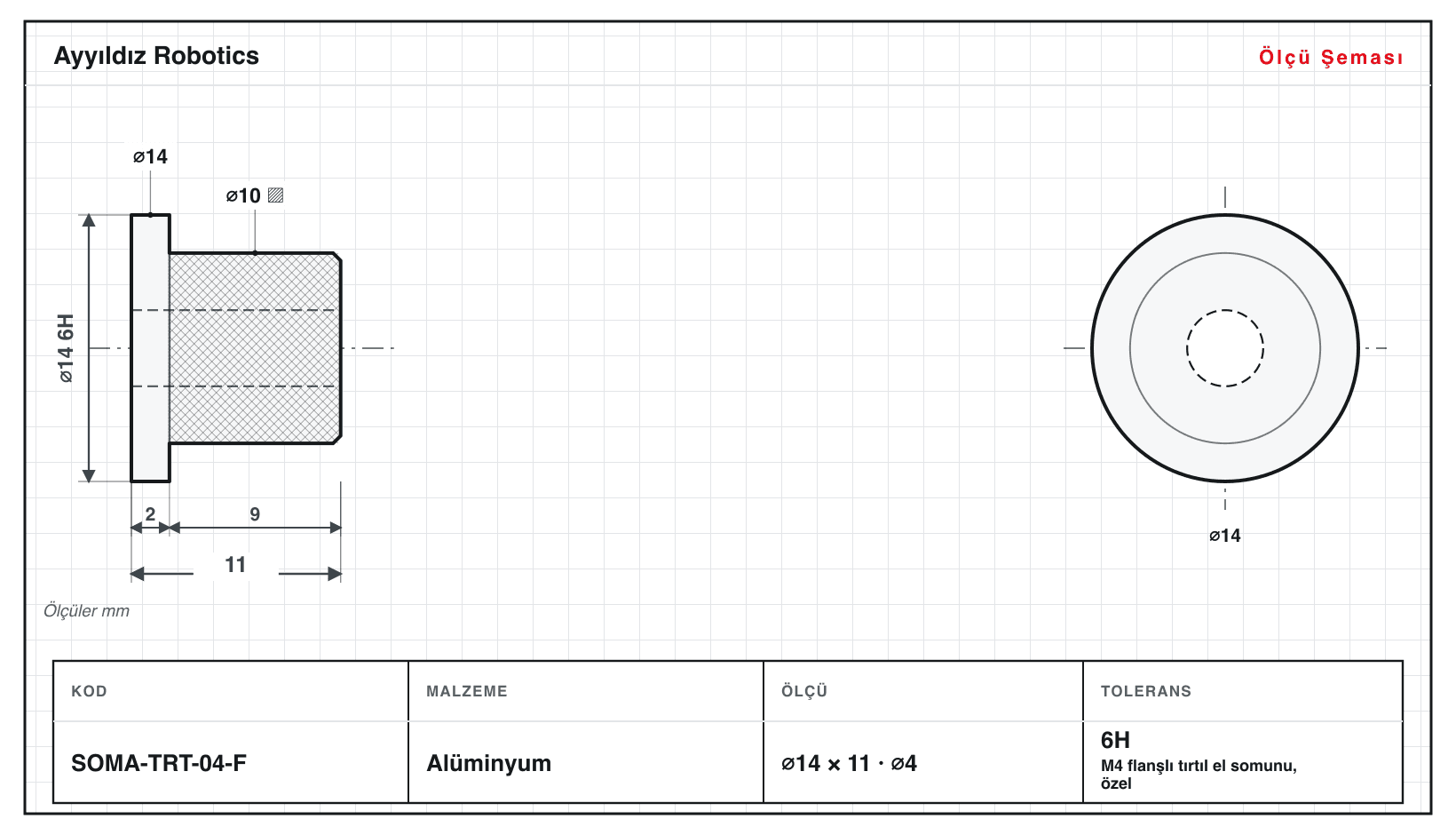

Tırtıllı El Somunu
Elle sıkılan tırtıllı silindirik somun; alet gerektirmeden hızlı montaj-sökme için.
⌀8–18 · L 10–20 mm
8 çeşit

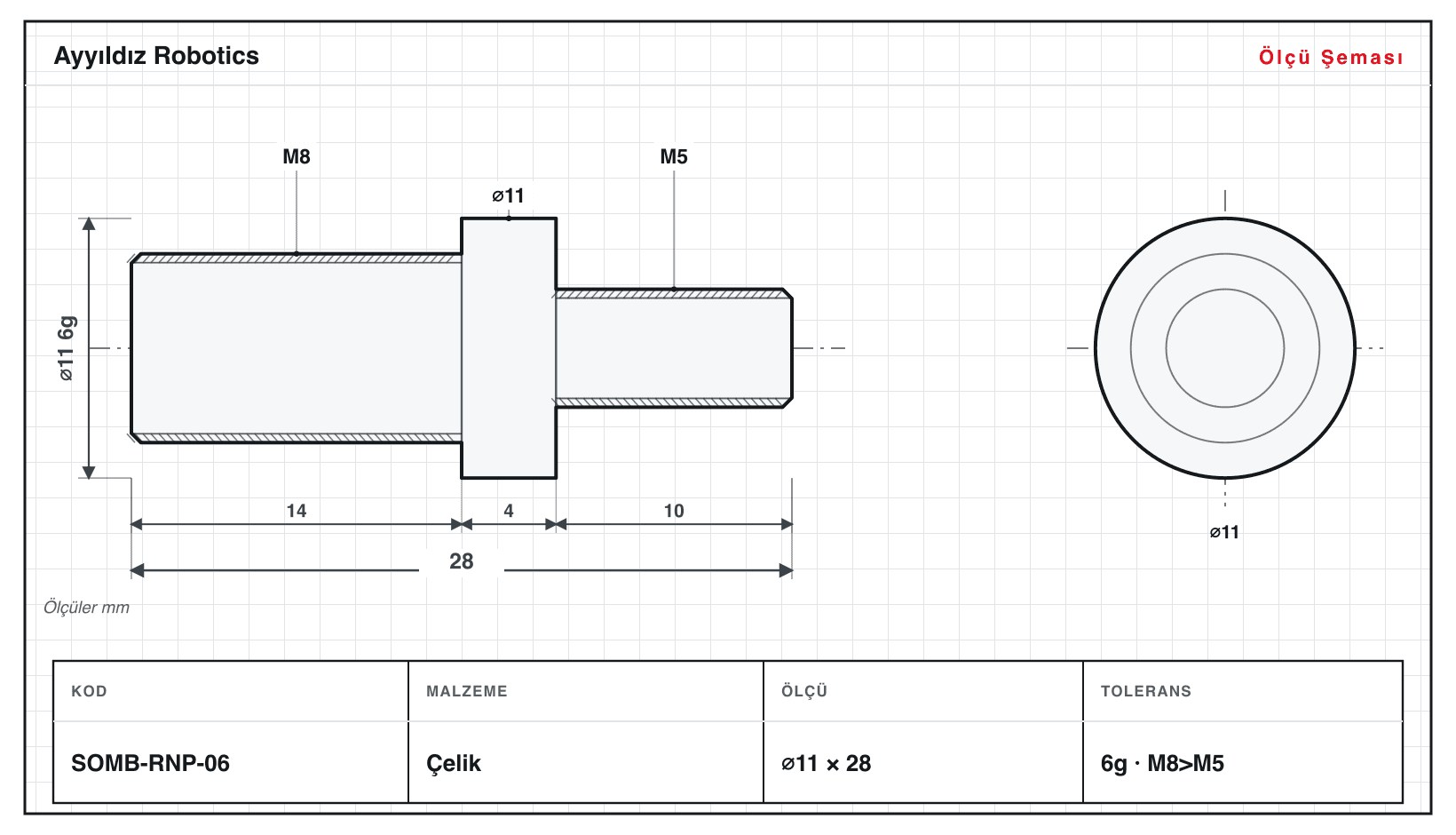

Redüksiyon Nipel (Dış-Dış)
İki farklı ölçüde dış dişi kademeli birleştiren erkek-erkek redüksiyon nipeli.
⌀7–16 · L 17–35 mm
10 çeşit

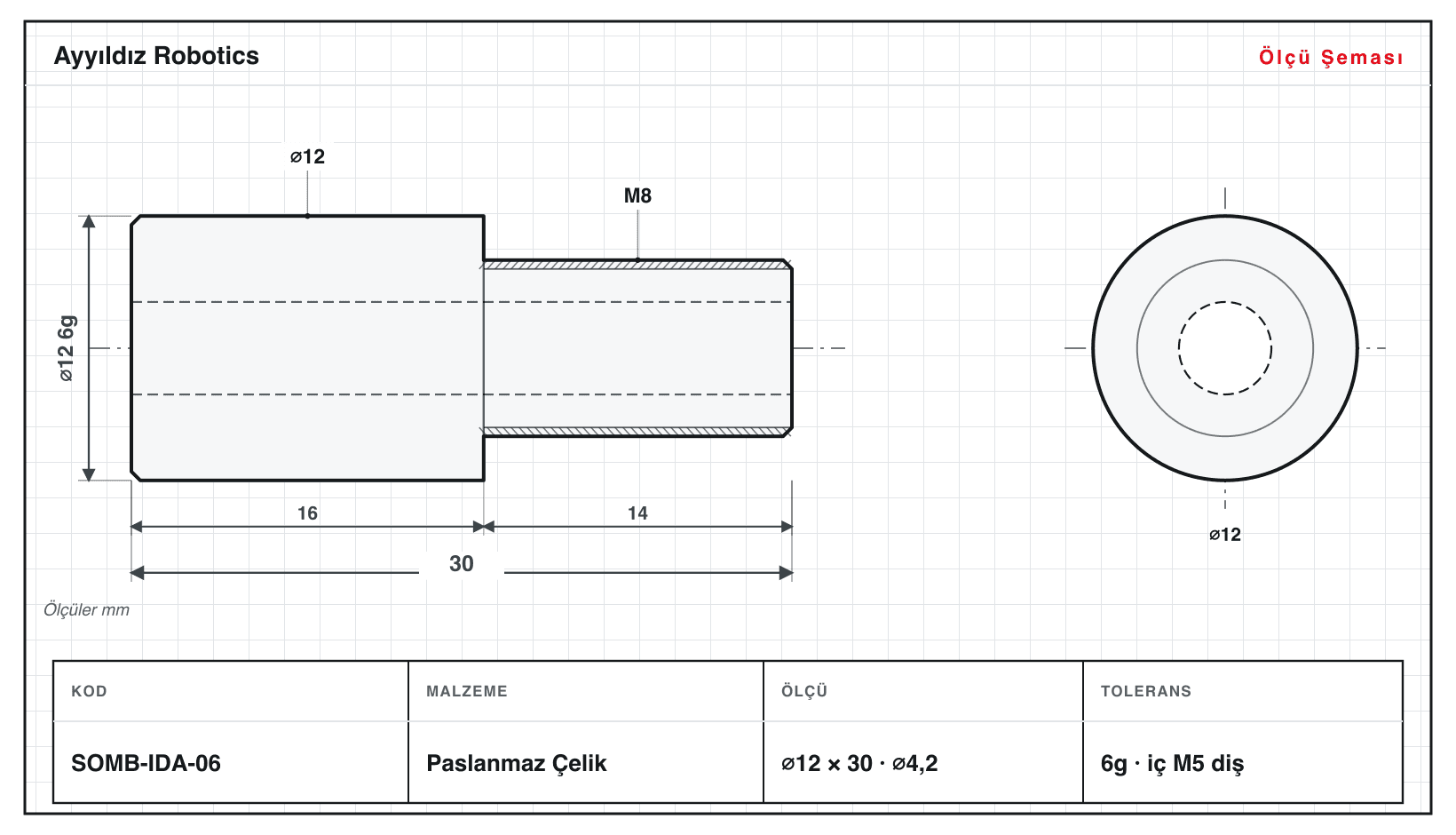

İç-Dış Diş Adaptör
Bir ucu dış dişli, gövdesi iç dişli delikli, farklı ölçüleri dönüştüren adaptör.
⌀7–18 · L 18–38 mm
10 çeşit

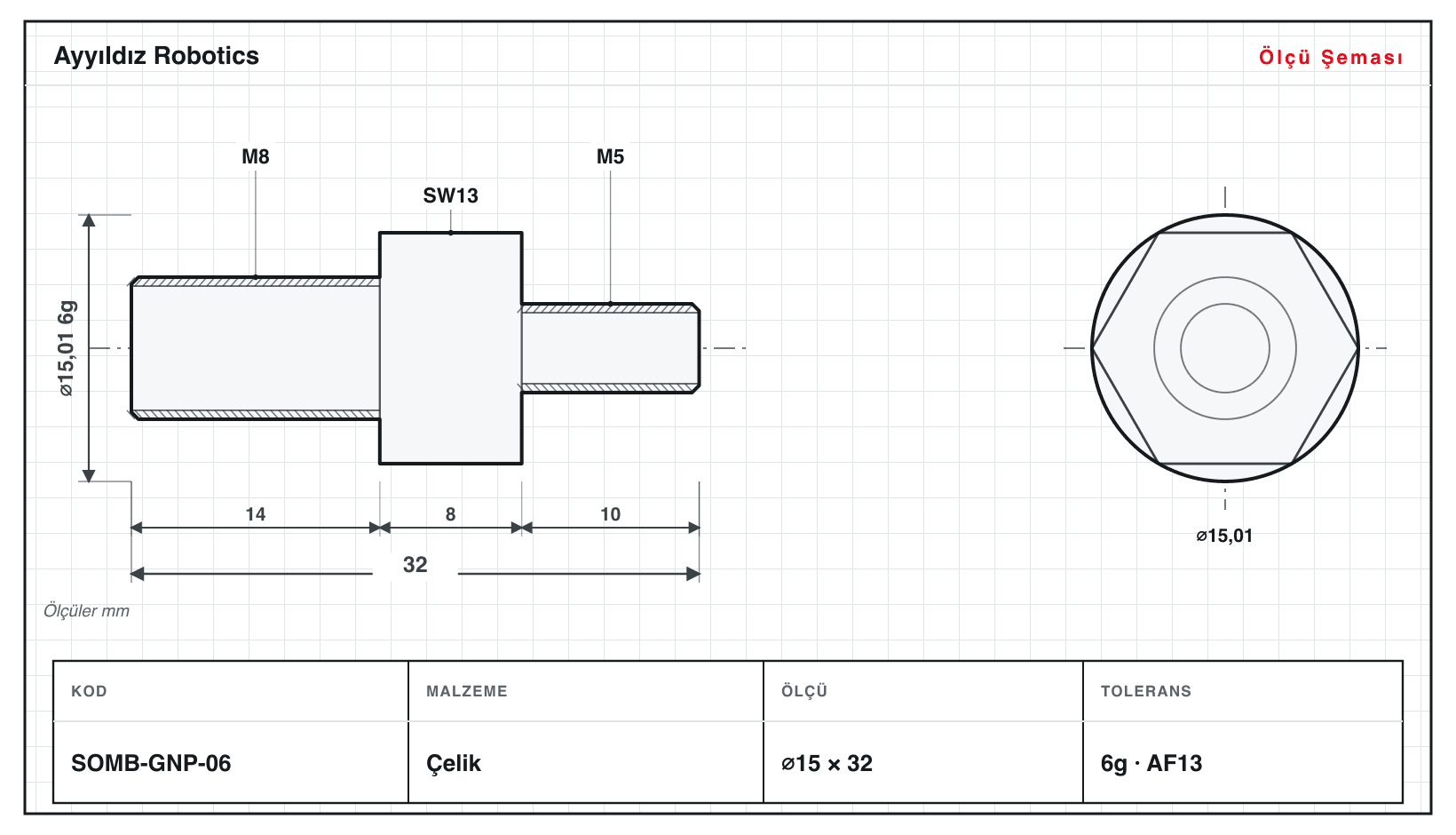

Altıgen Geçiş Nipeli
Ortada anahtar ağızlı altıgen gövde, iki ucu dış dişli geçiş nipeli.
⌀8,1–19,6 · L 19–42 mm
10 çeşit

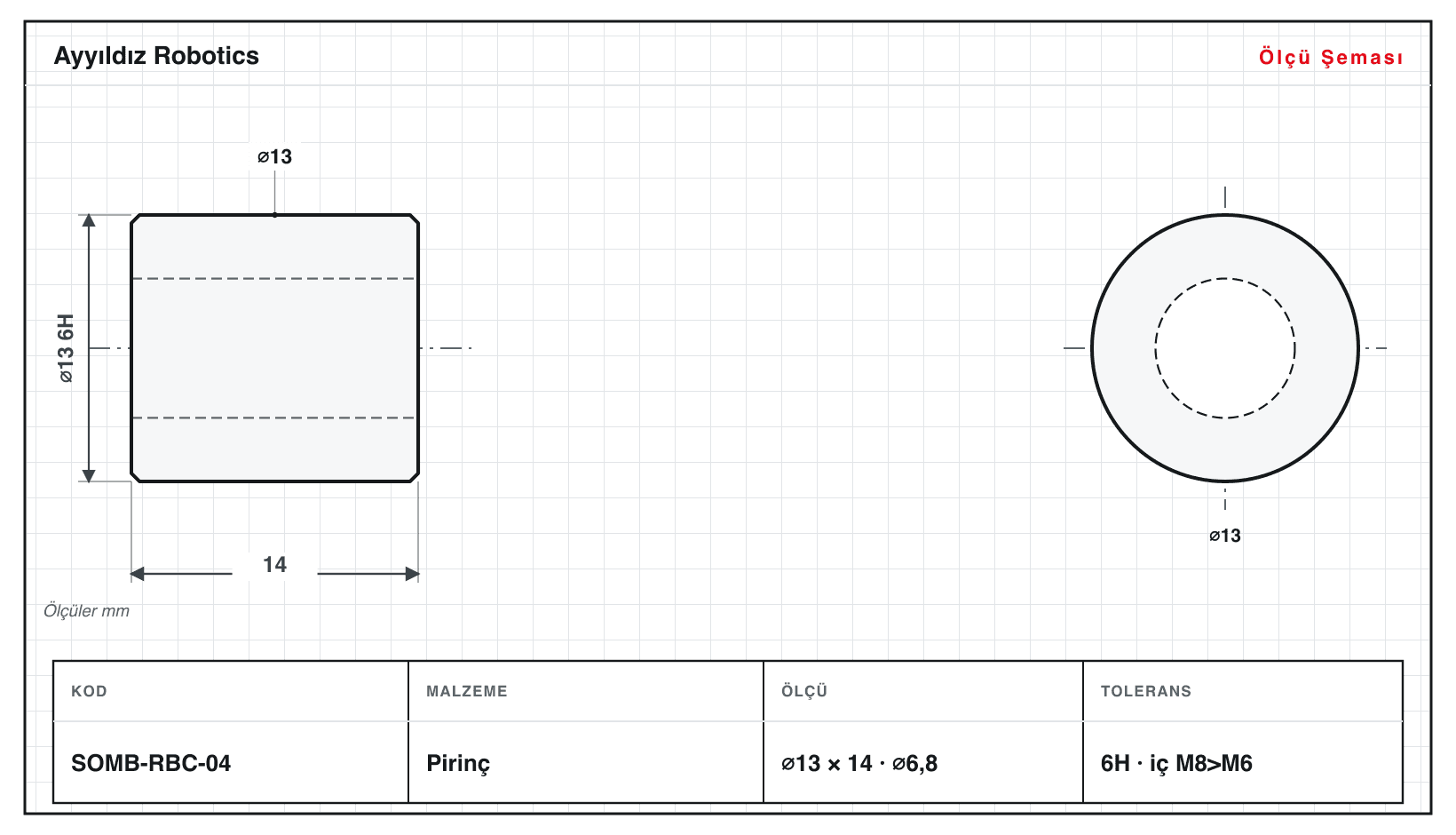

Dişli Redüksiyon Burcu (İç-İç)
İki uçtan farklı ölçüde iç diş açılmış delikli redüksiyon burcu.
⌀9–20 · L 10–20 mm
7 çeşit

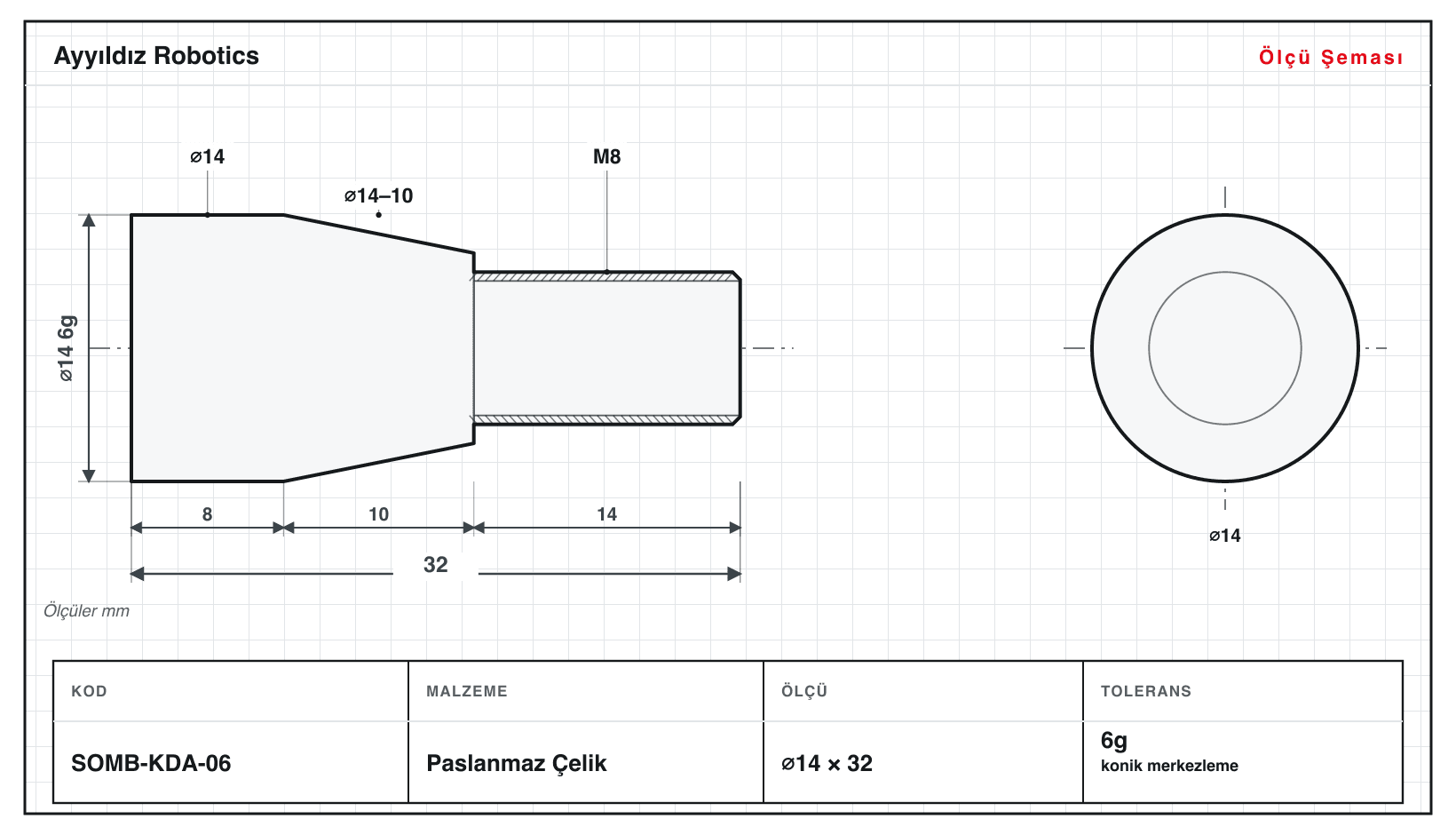

Konik Dişli Geçiş Adaptörü
Konik gövde ile merkezlemeli, ucunda dış diş bulunan geçiş adaptörü.
⌀8–20 · L 19–40 mm
10 çeşit

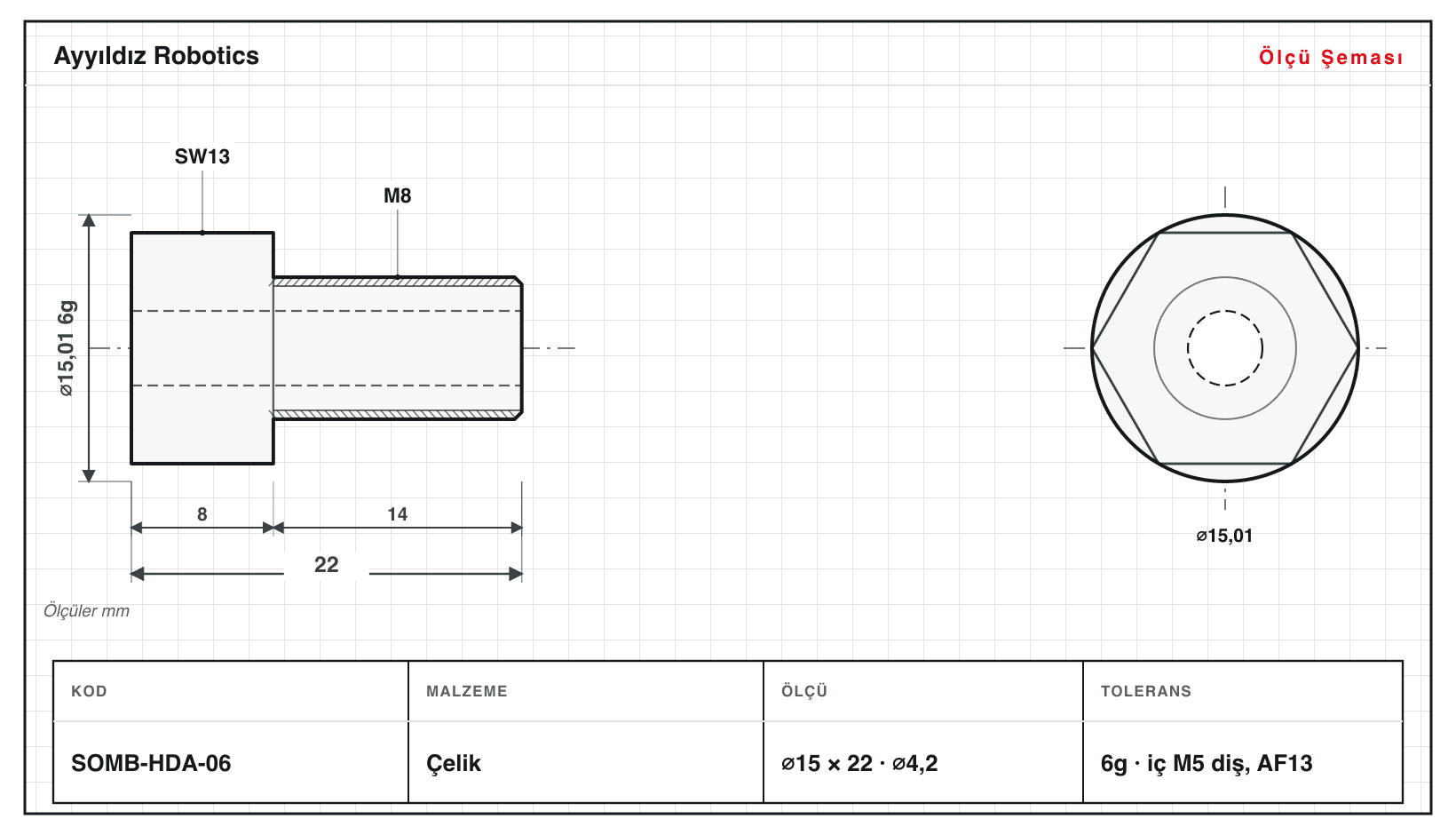

Altıgen Gövdeli Dişli Adaptör
Anahtar ağızlı altıgen gövdeye dış diş açılmış, iç dişli tek yönlü adaptör.
⌀8,1–19,6 · L 13–29 mm
10 çeşit

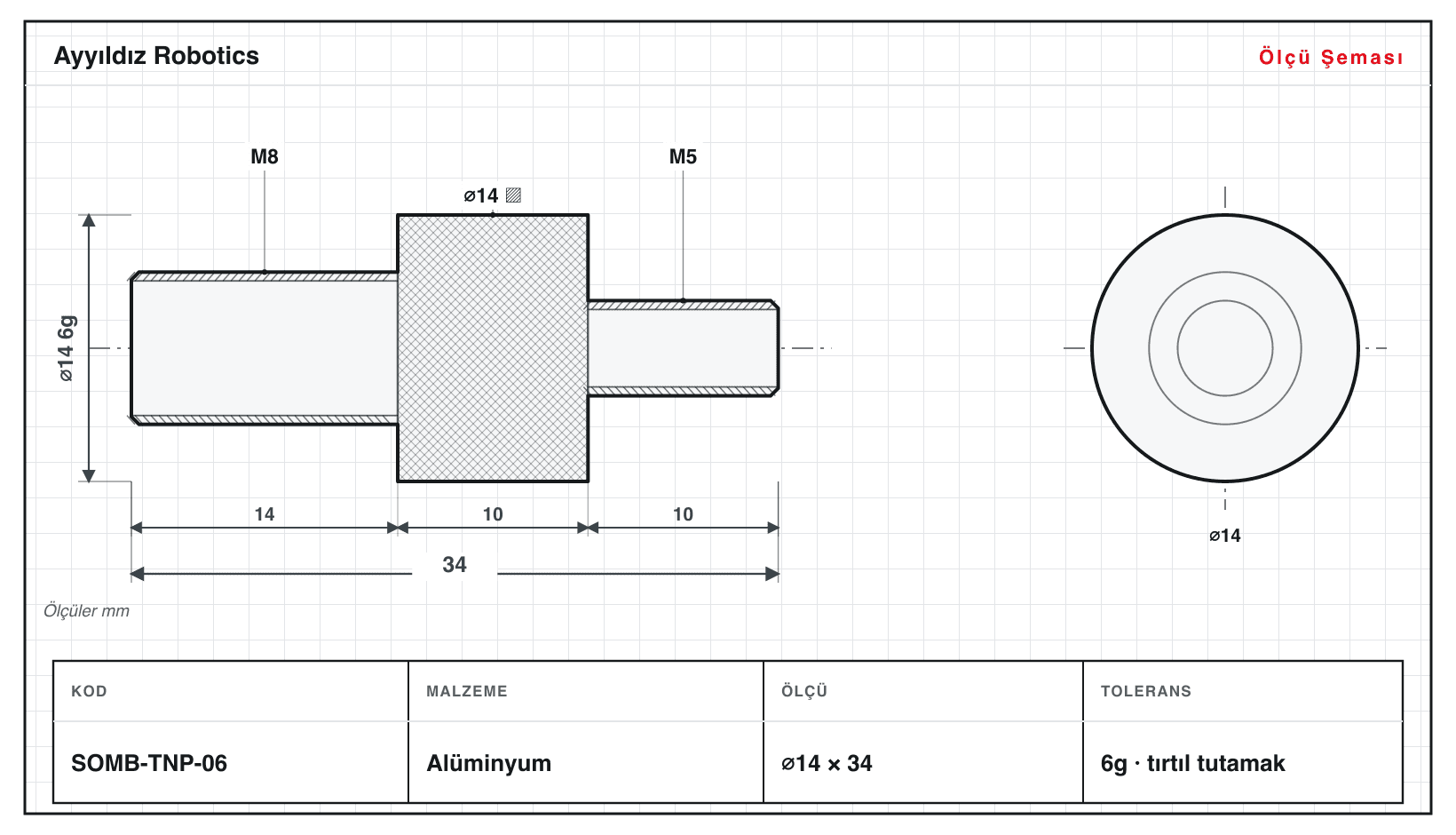

Tırtıllı Geçiş Nipeli
Elle tutma için tırtıllı gövdeli, iki ucu dış dişli geçiş nipeli.
⌀8–20 · L 20–42 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınSomun ve dişli adaptörler, iki bağlantı elemanını birbirine kilitleyen veya farklı diş standartları ile çapları arasında geçiş sağlayan hassas tornalanmış parçalardır; makine, hidrolik-pnömatik, otomotiv ve genel montaj hatlarında yük taşıyan kritik bağlantı noktalarını oluşturur. Bu kategori 14 aile altında 126 çeşit içerir: kör (kubbe) somun, standart altıgen ara somun, yüksek somun, kaplin (uzatma) somunu, silindirik dişli kovan, flanşlı somun, tırtıllı el somunu ile dış-dış redüksiyon nipeli, iç-dış diş adaptörü, altıgen geçiş nipeli, iç-iç redüksiyon burcu, konik dişli geçiş adaptörü, altıgen gövdeli ve tırtıllı geçiş nipelleri. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işleriz. Diş profilleri ve mihver çapları h6/H7 gibi ISO tolerans sınıflarına göre işlenir; kritik çaplarda ±0,01 mm hedeflenir. Üretim, Goodway SW-20 kayar otomatta ⌀6–20 mm aralığında tam otomatik tek operasyonda yapılır. 126 standart çeşidin yanında teknik resminize göre özel ölçü üretilir; ölçü veya resim gönderin, teklif usulüyle dönelim.
126 varyant boyunca işlem karması 60× diş çekme, 62× altıgen ağız frezeleme, 86× eksenel delik, 23× konik tornalama, 23× tırtıl. Parçalar 1,6–70 mm boyunda; en uzunu SOMA-KAP-10-L (70 mm) bile tek bağlamada bitiyor.
Toleranslar 2 sınıfa yayılıyor (6H, 6g) ve 126 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı SOMA-KAP-06-L'de: L/D 4,3 — kategorinin en uzun-ince oranı, klasik tornada da tutulabilir bir aralık.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Üretim, Goodway SW-20 CNC kayar otomat (Swiss lathe) tezgahında ⌀6–20 mm çubuk aralığında yapılır. Kayar otomat, kılavuz burcuyla çubuğu kesme noktasına yakın tuttuğu için altıgen gövdeler, ince cidarlı kör somunlar ve uzun kaplin somunları düşük sehimle, tek operasyonda tornalanır. Diş açma, delme ve altıgen frezeleme senkron çalışan tahrikli takımlarla aynı bağlamada tamamlanır.
Çelik, paslanmaz çelik (304/316 kalite), pirinç ve alüminyum işleriz. Yük taşıyan bağlantılarda çelik, korozyon ortamında paslanmaz, elektrik-tesisat ve dekoratif uygulamada pirinç, hafiflik gerektiren yerlerde alüminyum önerilir. Malzeme seçimi diş standardı, çalışma ortamı ve mukavemet ihtiyacınıza göre teklif aşamasında birlikte netleştirilir.
Mihver ve mastar çaplarında h6/H7 gibi ISO tolerans sınıflarını karşılarız; kritik çaplarda ±0,01 mm hedeflenir. Metrik diş profilleri kalite sınıfına uygun açılır; talep edilirse iç-dış diş adaptörlerinde geçiş kontrolü mastar somun/civatayla doğrulanır. Toleransları teknik resminizde belirtin, üretim öncesi teyit edelim.
Evet. 126 standart çeşit başlangıç noktasıdır; ⌀6–20 mm sınırı içinde kendi diş, anahtar ağzı, boy ve flanş ölçülerinize göre özel üretim yaparız. Teknik resim (PDF/DWG/STEP) veya elle çizilmiş ölçülü kroki gönderin; 2009'dan bu yana Düzce'deki atölyemizde üretim yapıyoruz; uygunluğu değerlendirip teklif veririz.
Fiyatlandırma teklif usulüdür; sitede sabit liste yoktur çünkü maliyet malzeme, adet, tolerans ve yüzey işlemine göre değişir. Parça tipi, malzeme, adet ve toleransları içeren teknik resminizi WhatsApp veya e-posta ile iletin. Adet ve iş yoğunluğuna göre teslim süresini teklifle birlikte bildiririz; yurt içi ve ihracat sevkiyatı yaparız.
