Ara Elemanlar & Standoff İmalatı — CNC Kayar Otomat Tornalama
Silindirik, kademeli ve altıgen ara pul ile M/M, M/F, F/F standoff imalatı. ⌀1–20 mm, çelik–pirinç–alüminyum, h8 tolerans.
Parça Aileleri
Silindirik Ara Pul
Deliksiz düz silindirik ara pul, eksenel mesafe ayarı için.
⌀4–20 · L 3–20 mm
10 çeşit

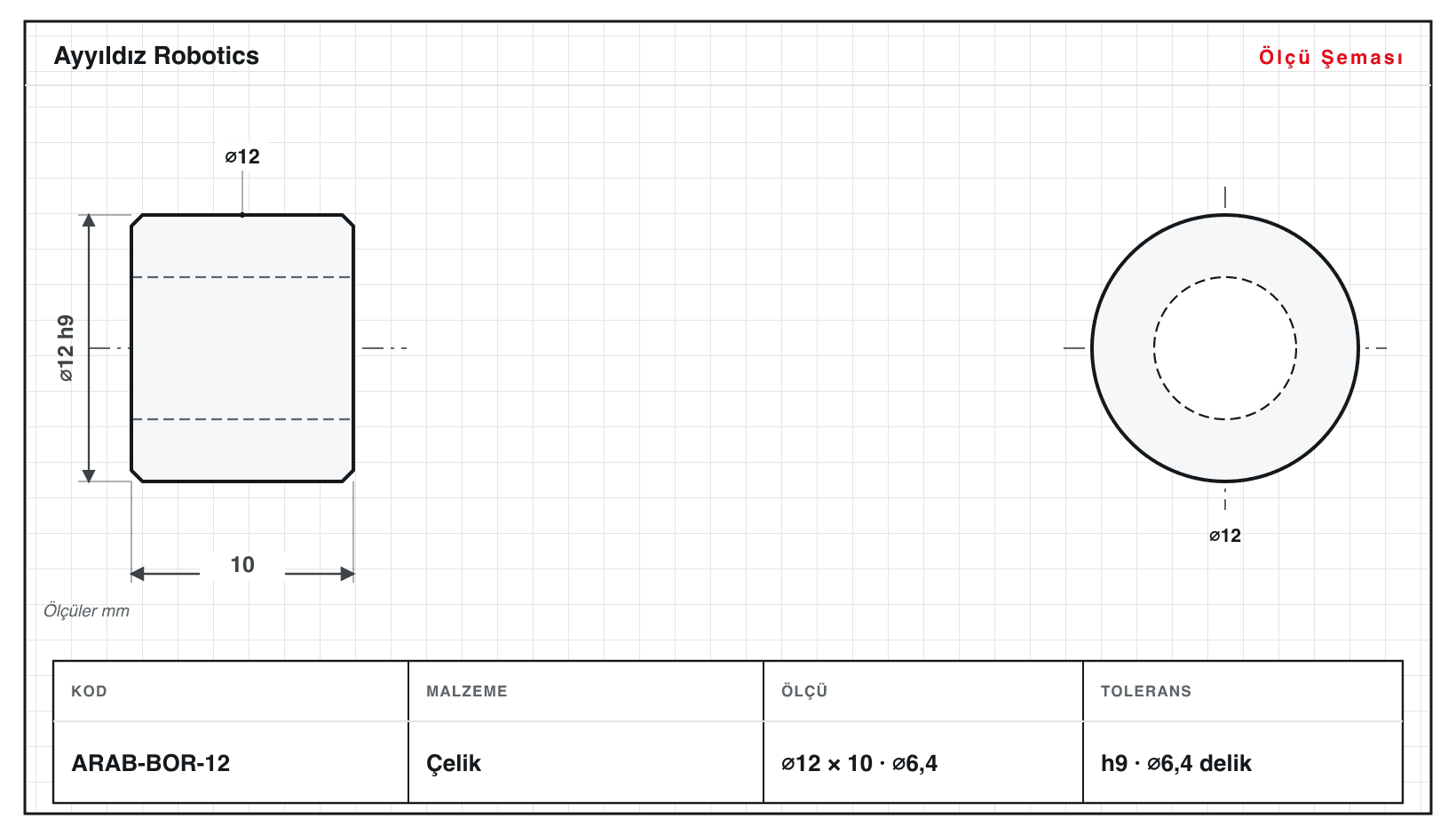

Delikli Ara Pul
Cıvata geçişi için eksenel delikli silindirik ara pul.
⌀6–20 · L 4–18 mm
11 çeşit

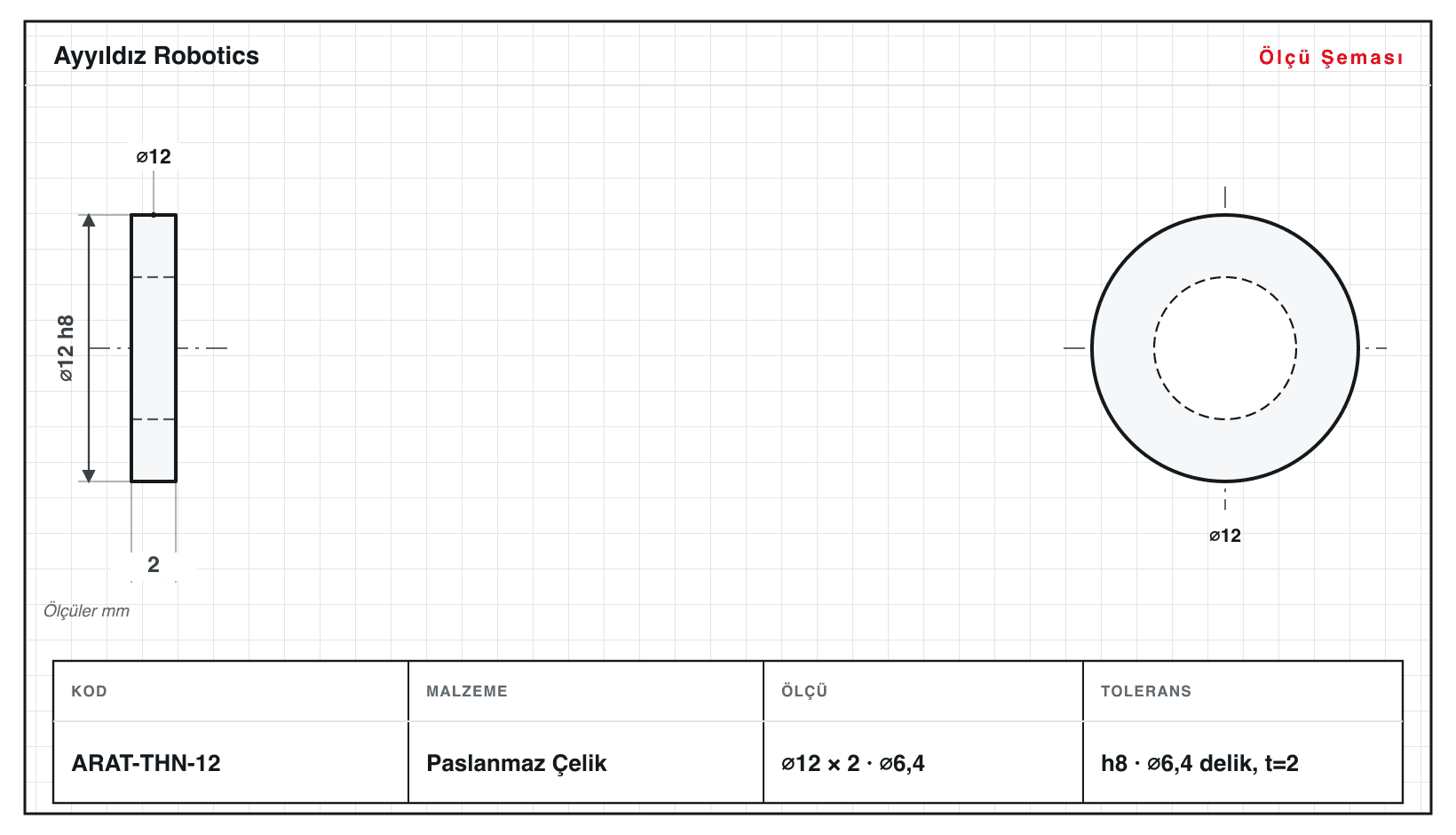

İnce Ara Pul (Şim)
İnce boylu hassas şim pulu, ince kademe ayarı için delikli.
⌀5–20 · L 1–3 mm
9 çeşit

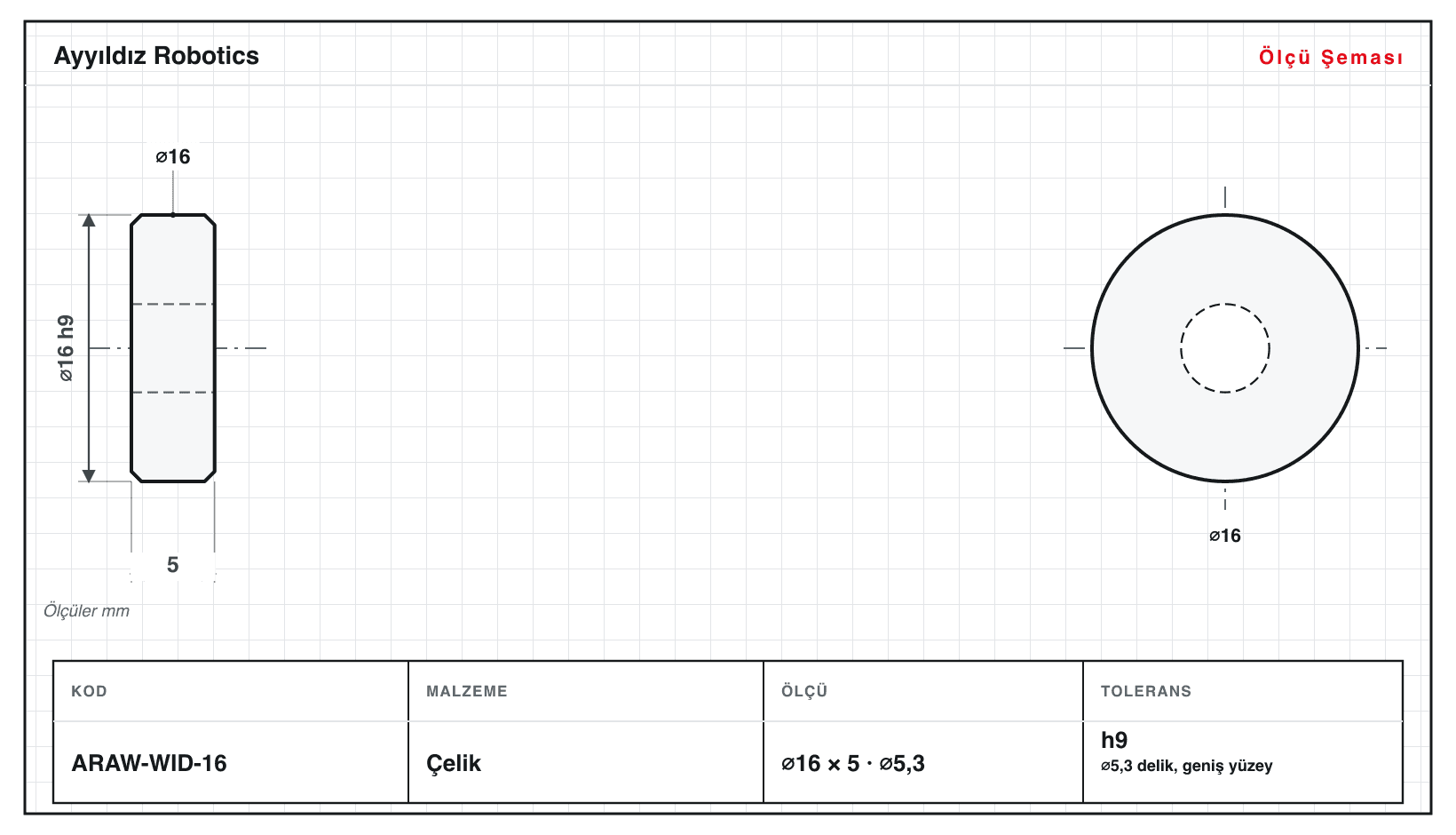

Geniş Ara Pul
Küçük deliğe göre geniş dış çaplı yük dağıtıcı ara pul.
⌀10–20 · L 4–7 mm
9 çeşit

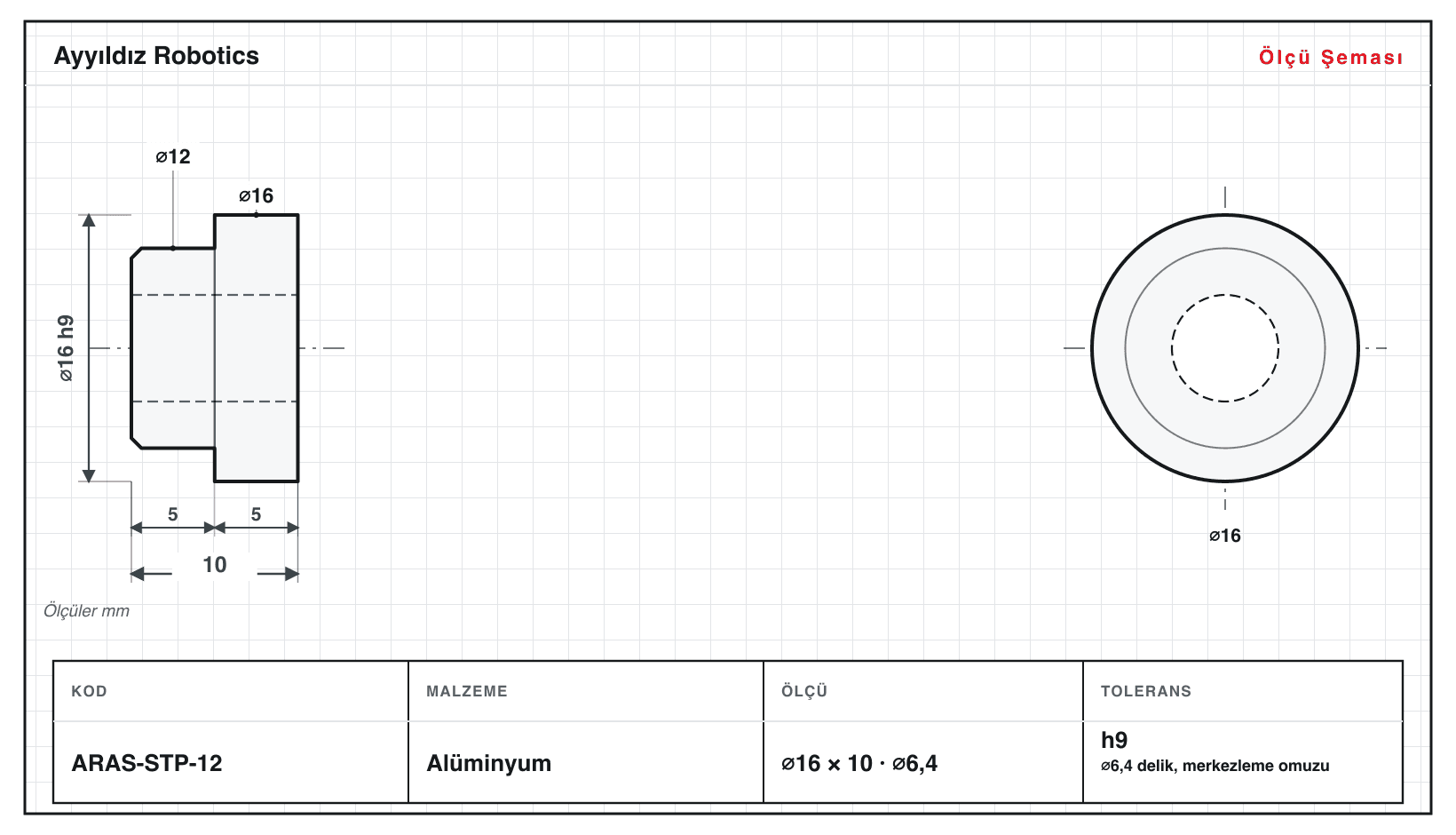

Kademeli Ara Pul
Merkezleme omuzlu iki kademeli ara pul, delik yataklaması için.
⌀9–20 · L 6–12 mm
10 çeşit

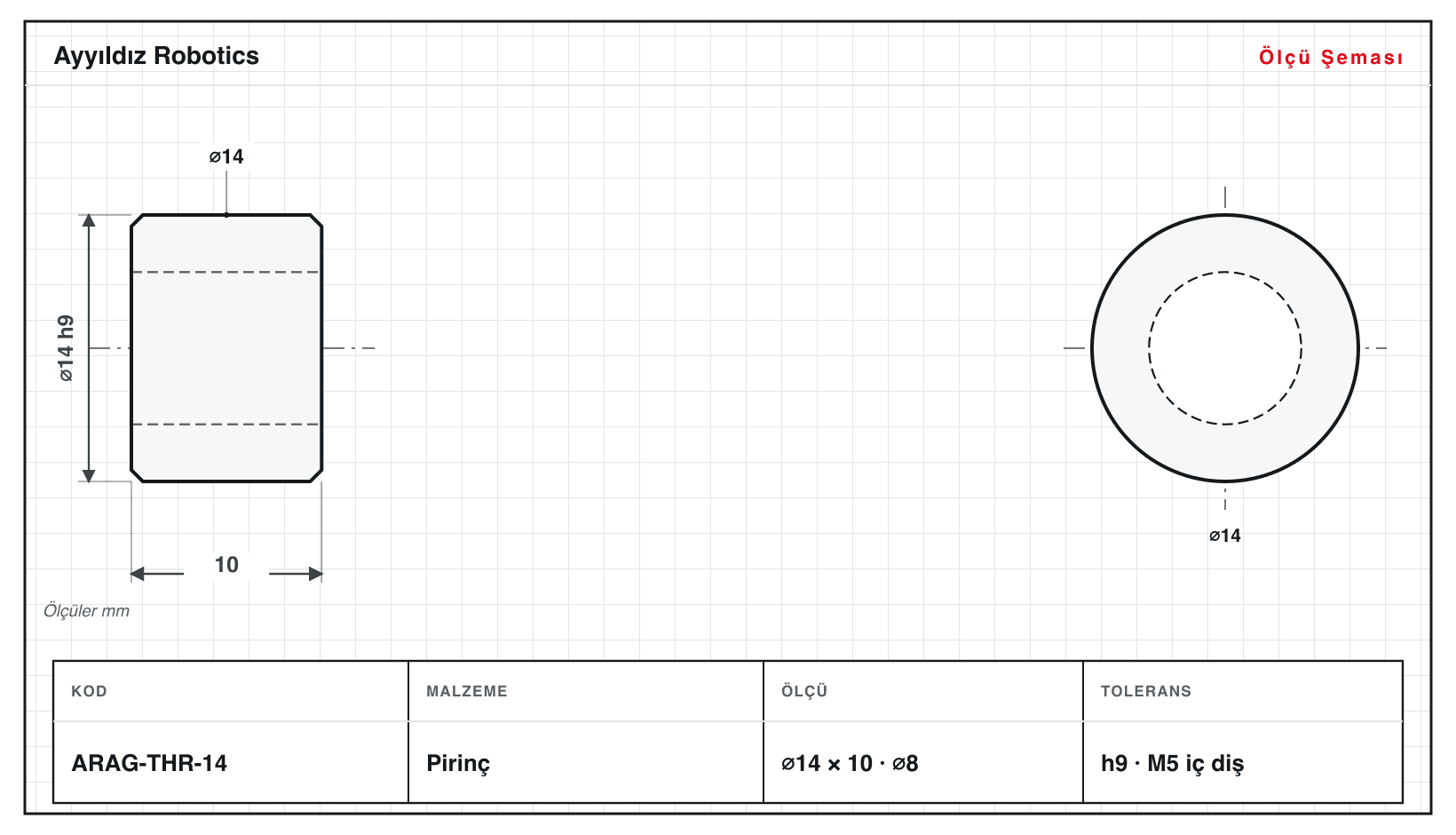

Dişli Ara Pul
İç dişli silindirik ara pul, cıvatayla mesafe kilitlemesi için.
⌀8–20 · L 5–16 mm
10 çeşit

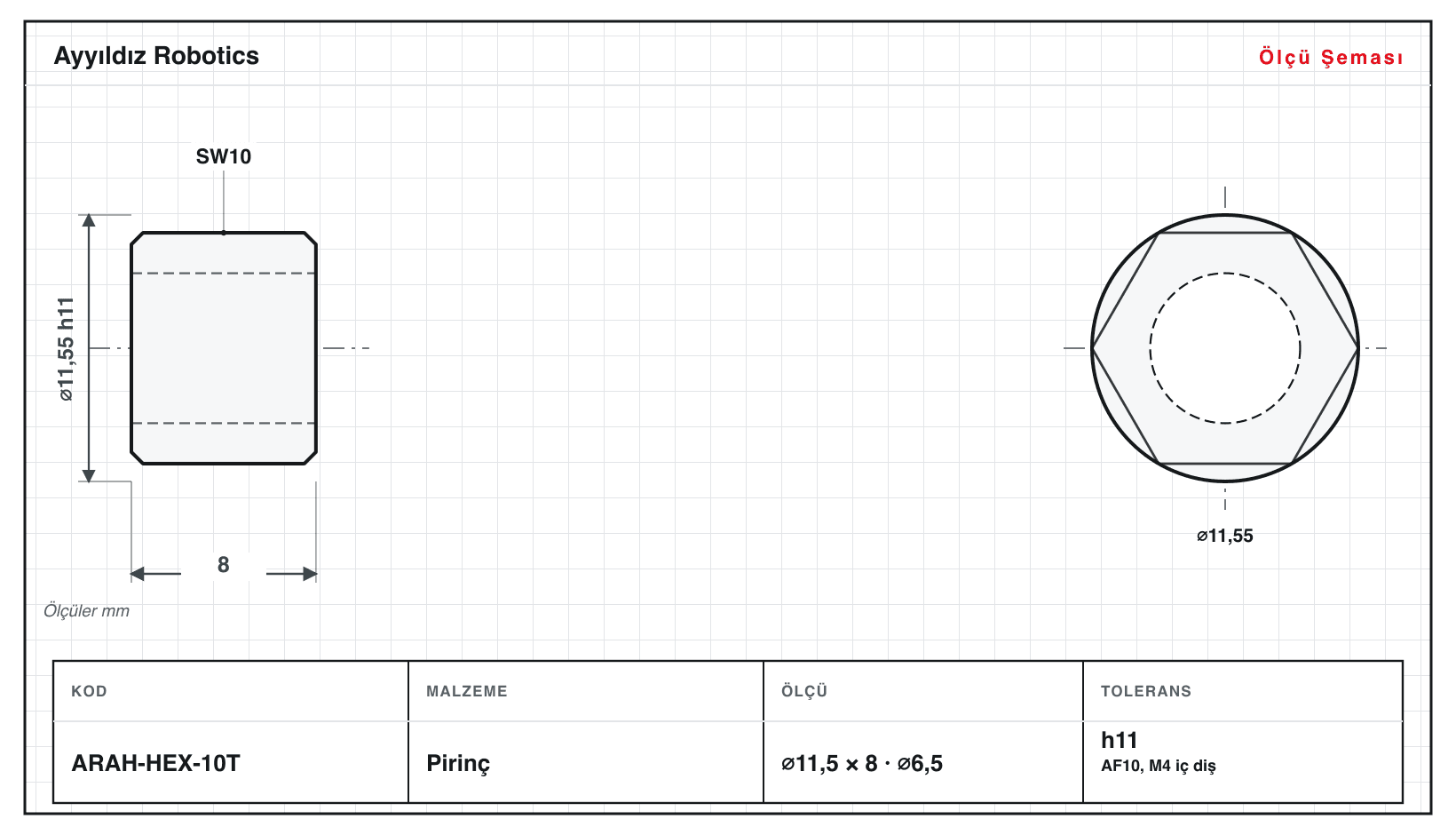

Altıgen Ara Pul
Anahtar ağızlı altıgen gövdeli delikli ara pul, tutuşlu montaj için.
⌀6,4–19,6 · L 4–14 mm
9 çeşit

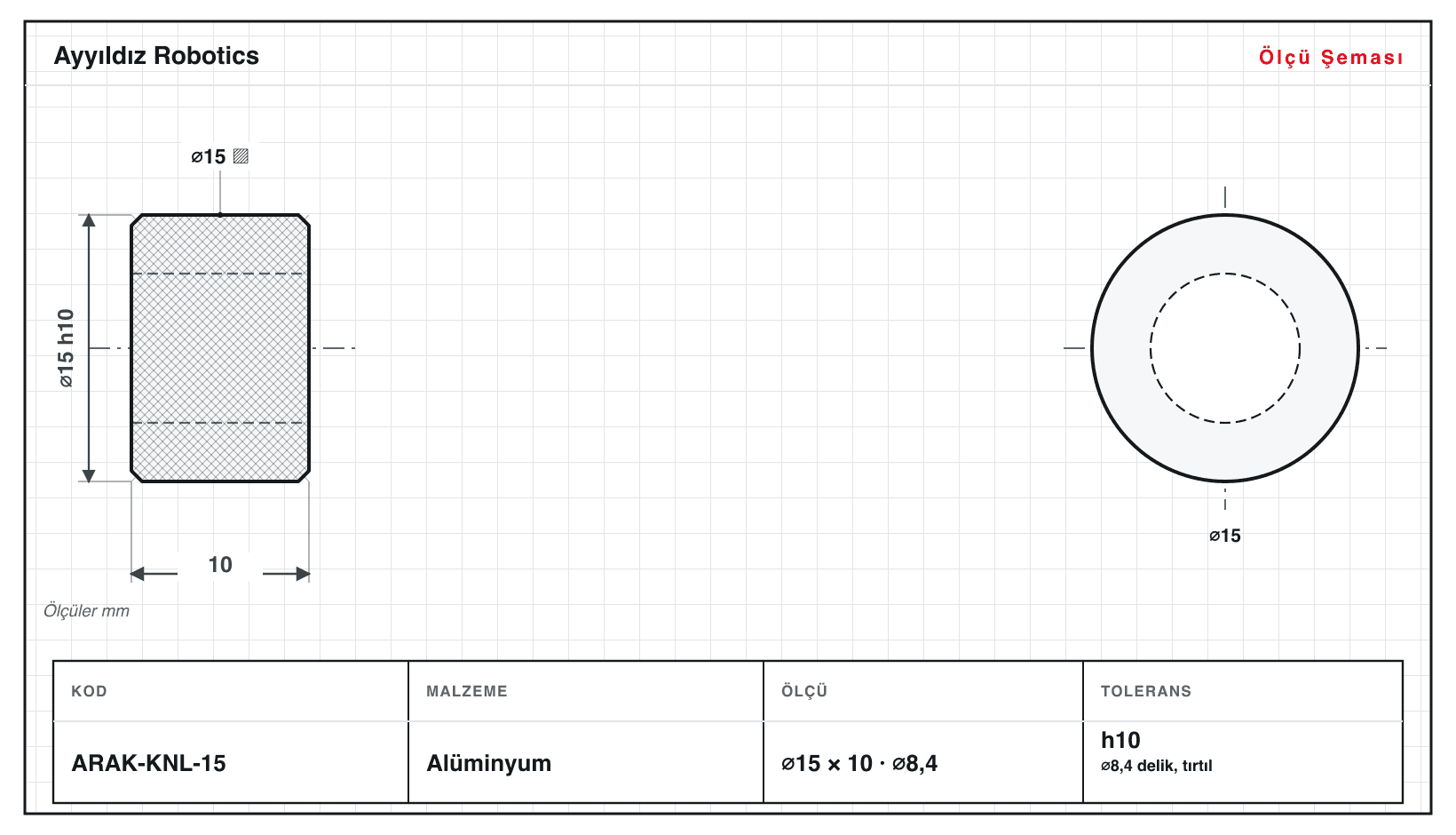

Tırtıllı Ara Pul
Kavrama için tırtıllı dış yüzeyli delikli ara pul, elle ayar için.
⌀8–20 · L 6–14 mm
10 çeşit

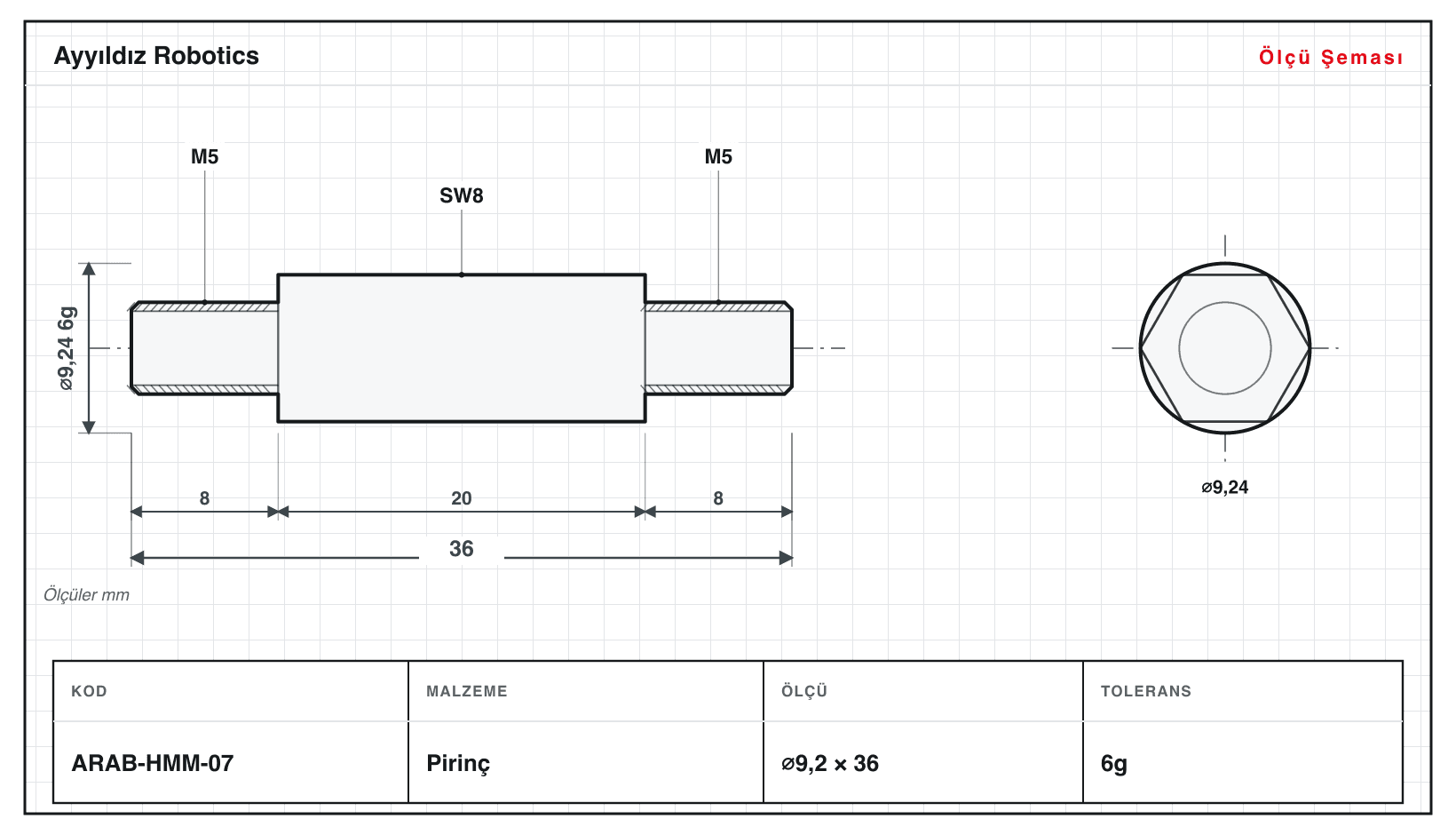

Altıgen Standoff M/M (Erkek-Erkek)
İki ucunda erkek diş, ortada altıgen gövdeli mesafe cıvatası.
⌀6,4–15 · L 22–84 mm
12 çeşit

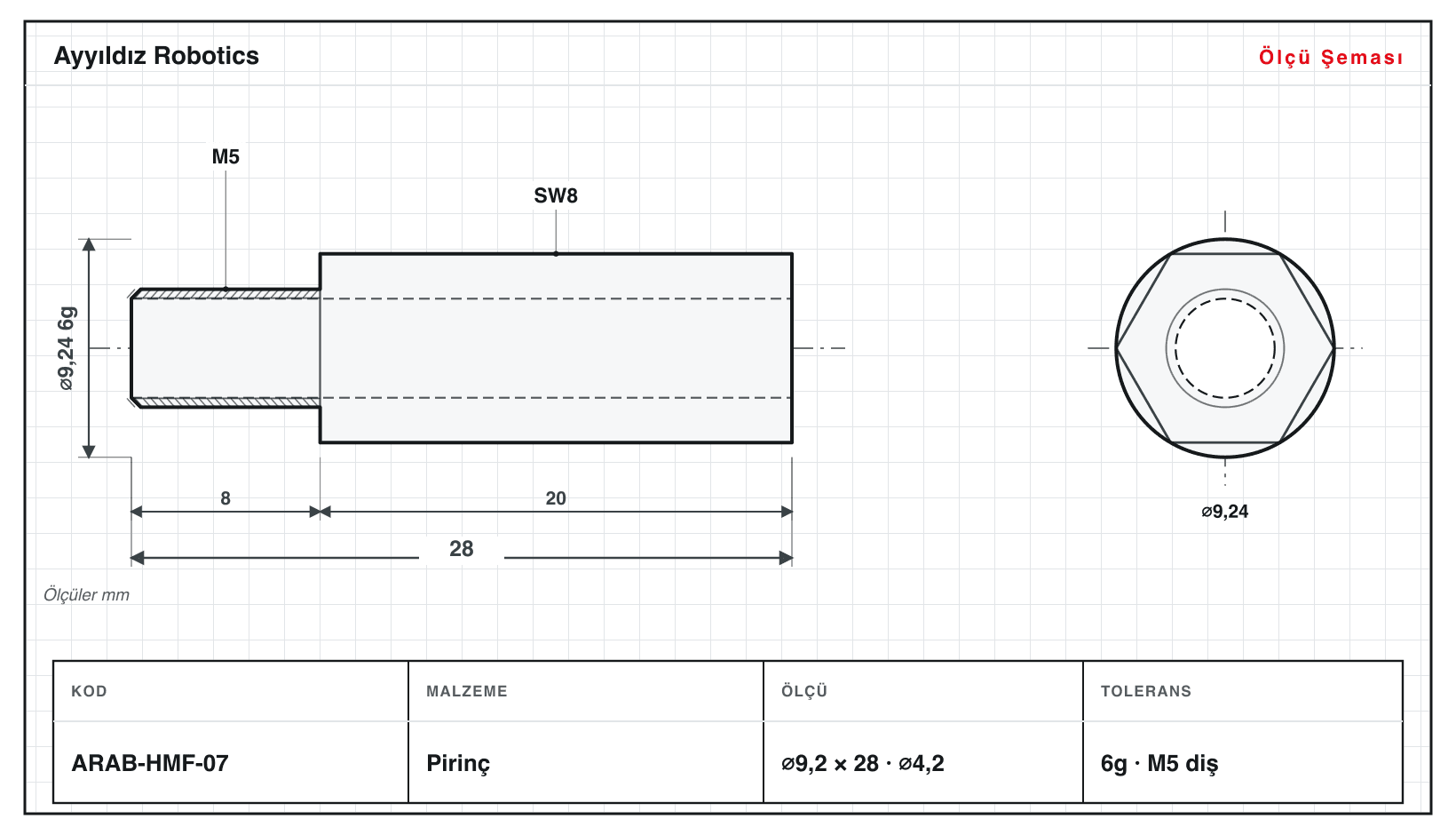

Altıgen Standoff M/F (Erkek-Dişi)
Bir ucu erkek dişli, diğer ucu iç dişli altıgen mesafe elemanı.
⌀6,4–15 · L 16–67 mm
12 çeşit

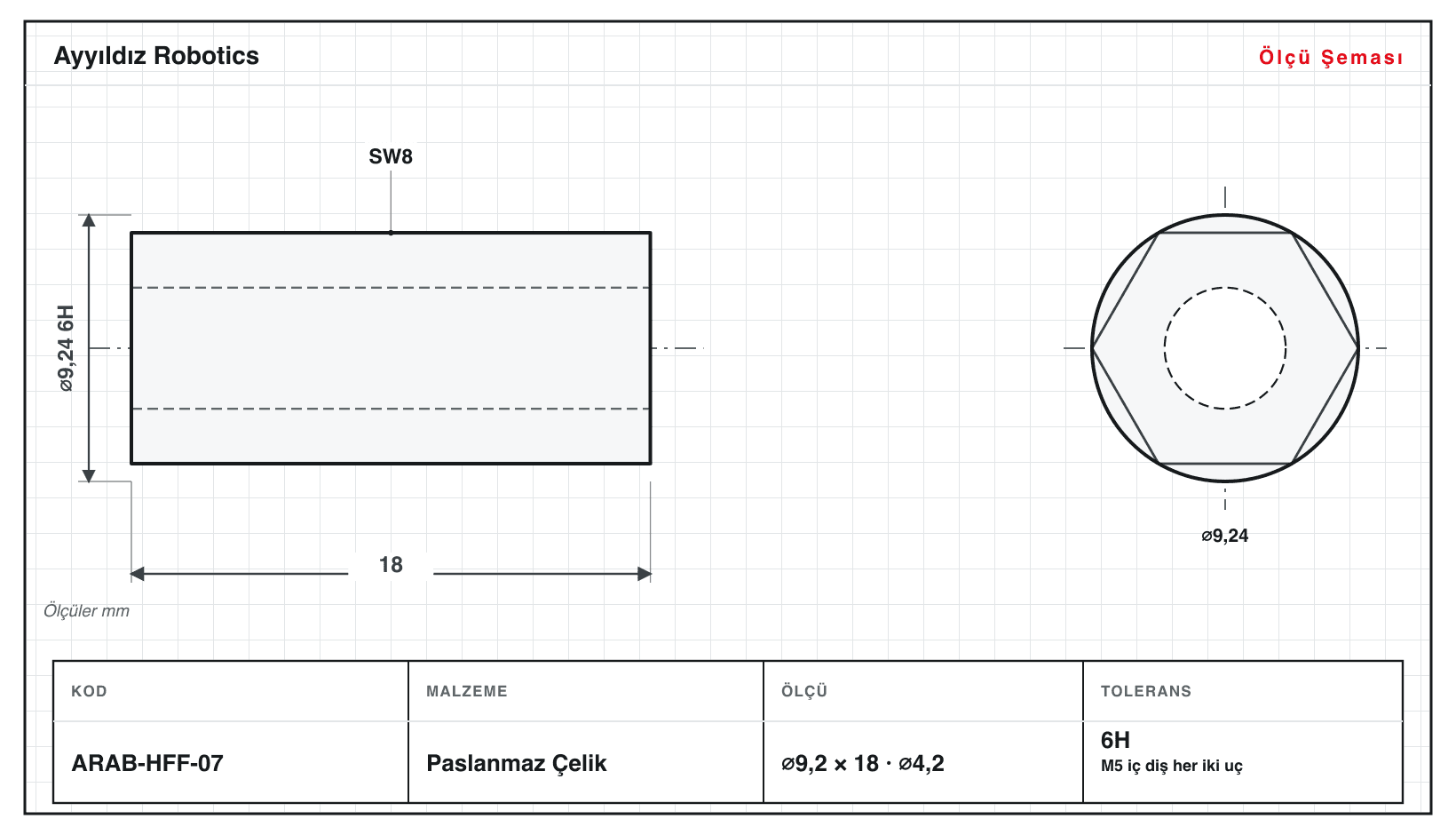

Altıgen Standoff F/F (Dişi-Dişi)
Her iki ucunda iç diş bulunan altıgen gövdeli dişi-dişi standoff.
⌀6,4–15 · L 10–50 mm
12 çeşit

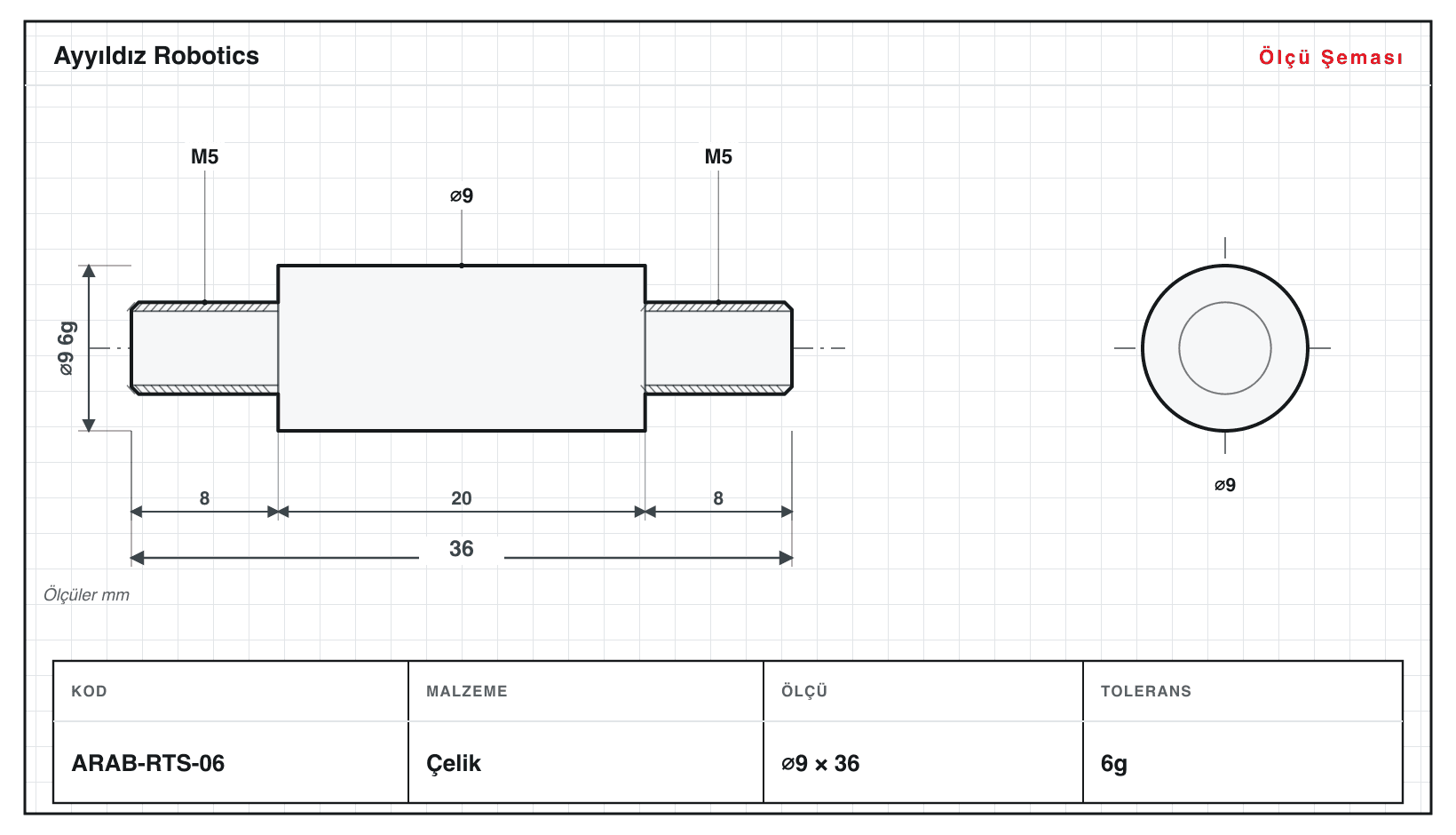

Yuvarlak Dişli Standoff M/M
Silindirik gövdeli, iki ucu erkek dişli yuvarlak mesafe cıvatası.
⌀6–14 · L 24–94 mm
11 çeşit

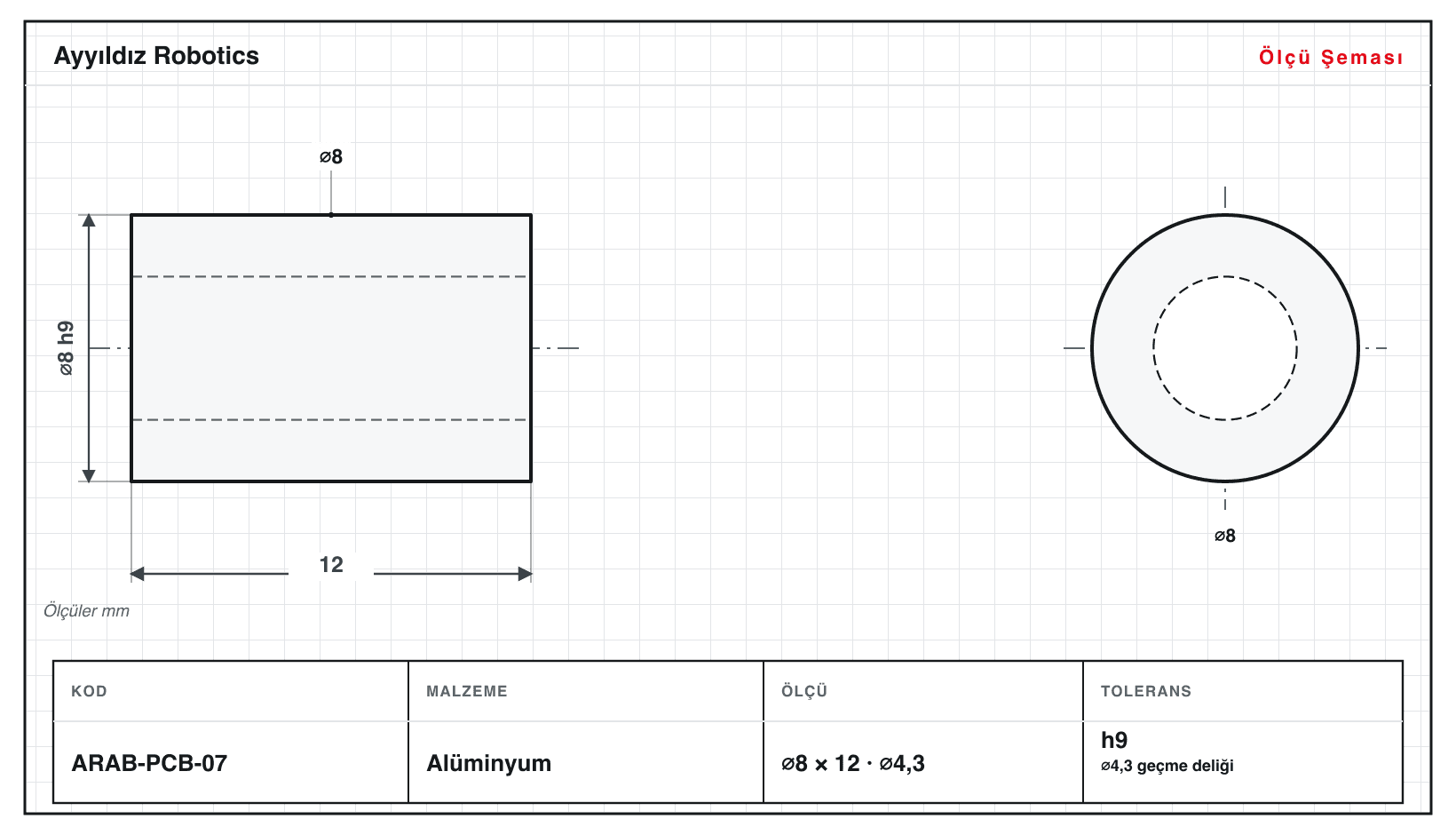

PCB Spacer (Delikli Ara Pul)
Boydan boya delikli, vidanın geçtiği düz silindirik PCB mesafe elemanı.
⌀5–12 · L 3–40 mm
12 çeşit

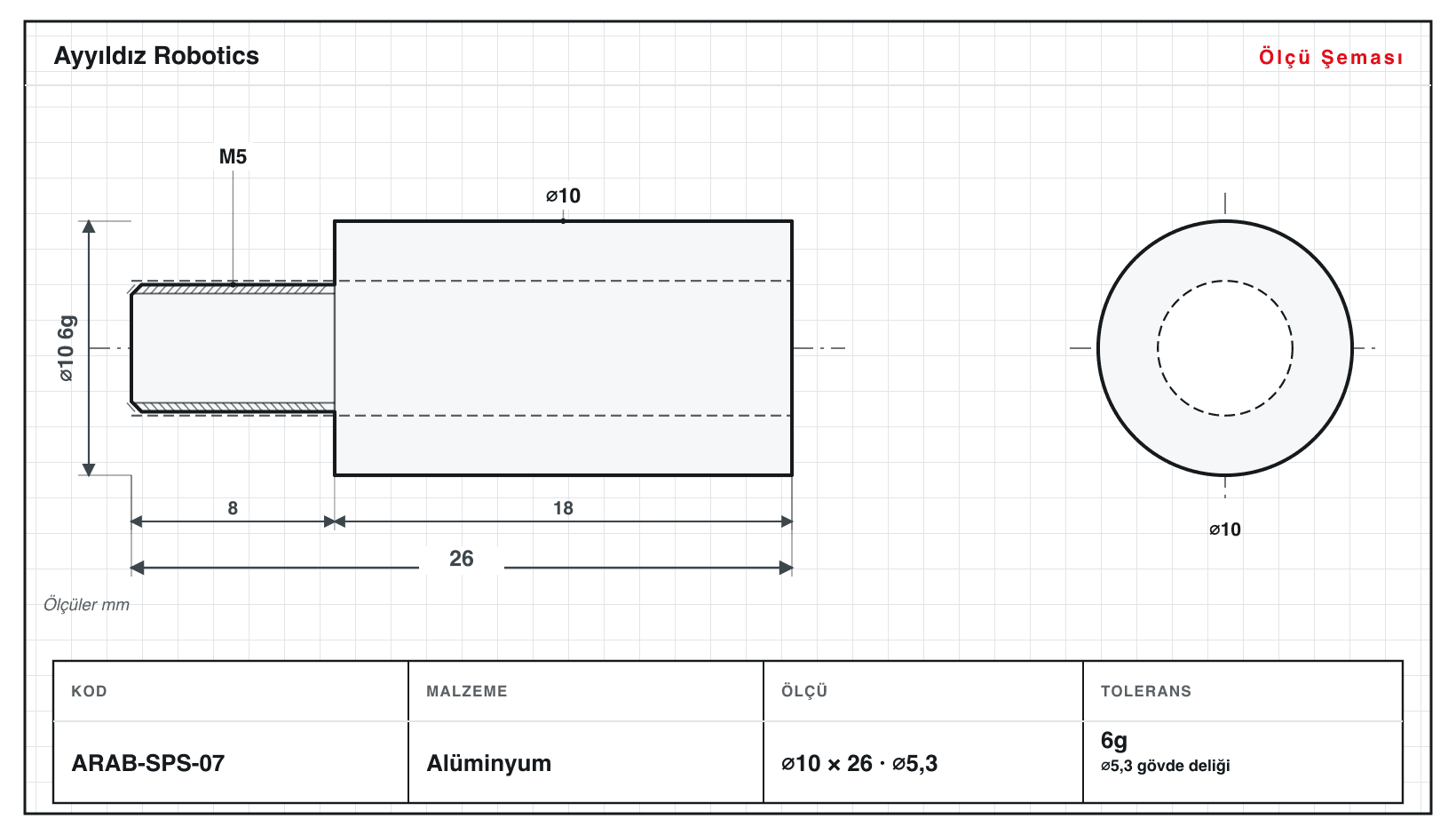

Kademeli PCB Standoff (Omuzlu)
Küçük çaplı erkek dişli pim ve büyük çaplı omuzlu delikli PCB standoff.
⌀6–15 · L 13–57 mm
12 çeşit

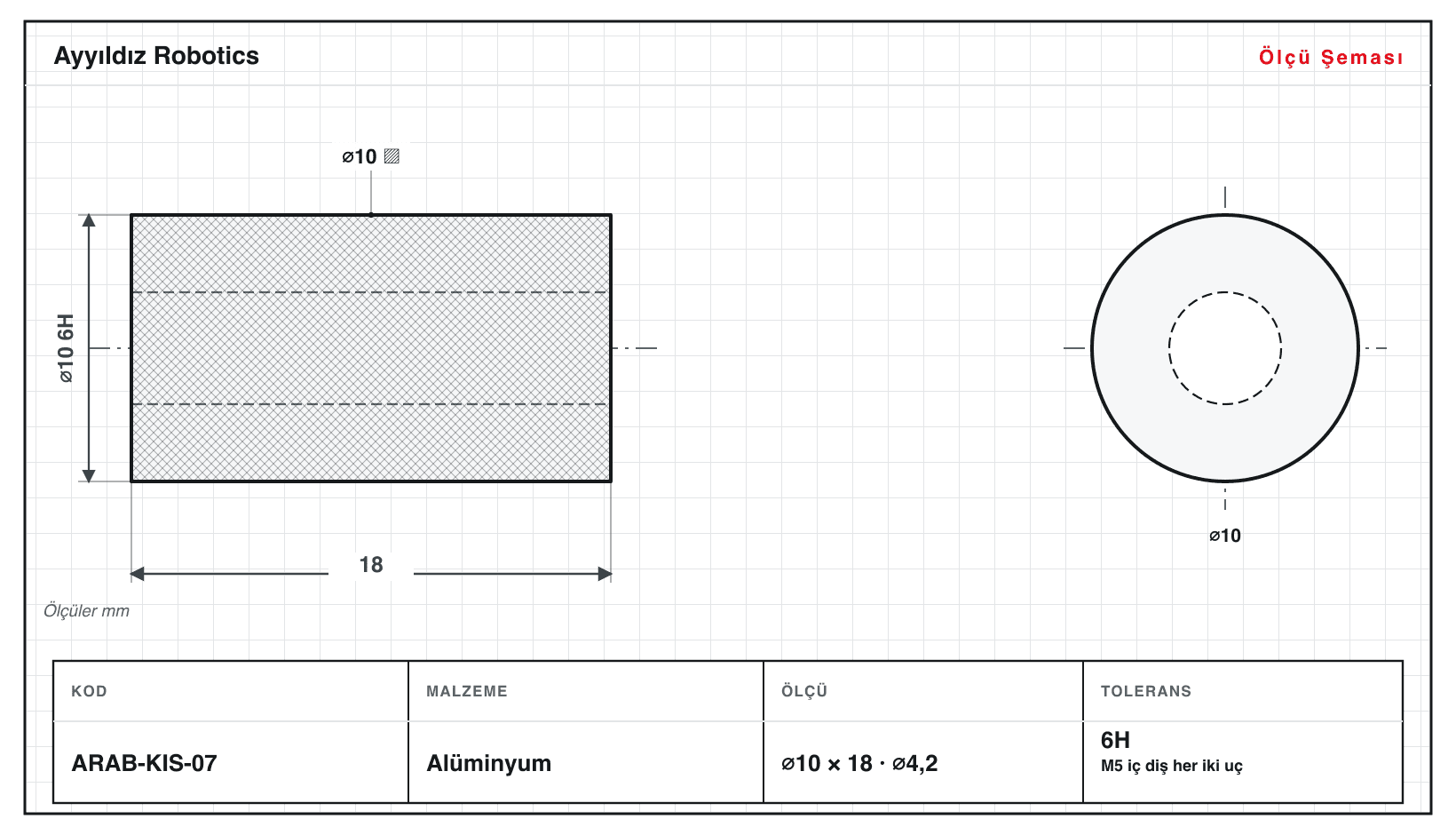

Tırtıllı Yalıtım Spacer (İç Dişli)
Tırtıllı silindirik gövdeli, iç dişli tutuşu kolay yalıtım mesafe elemanı.
⌀6–15 · L 8–50 mm
12 çeşit

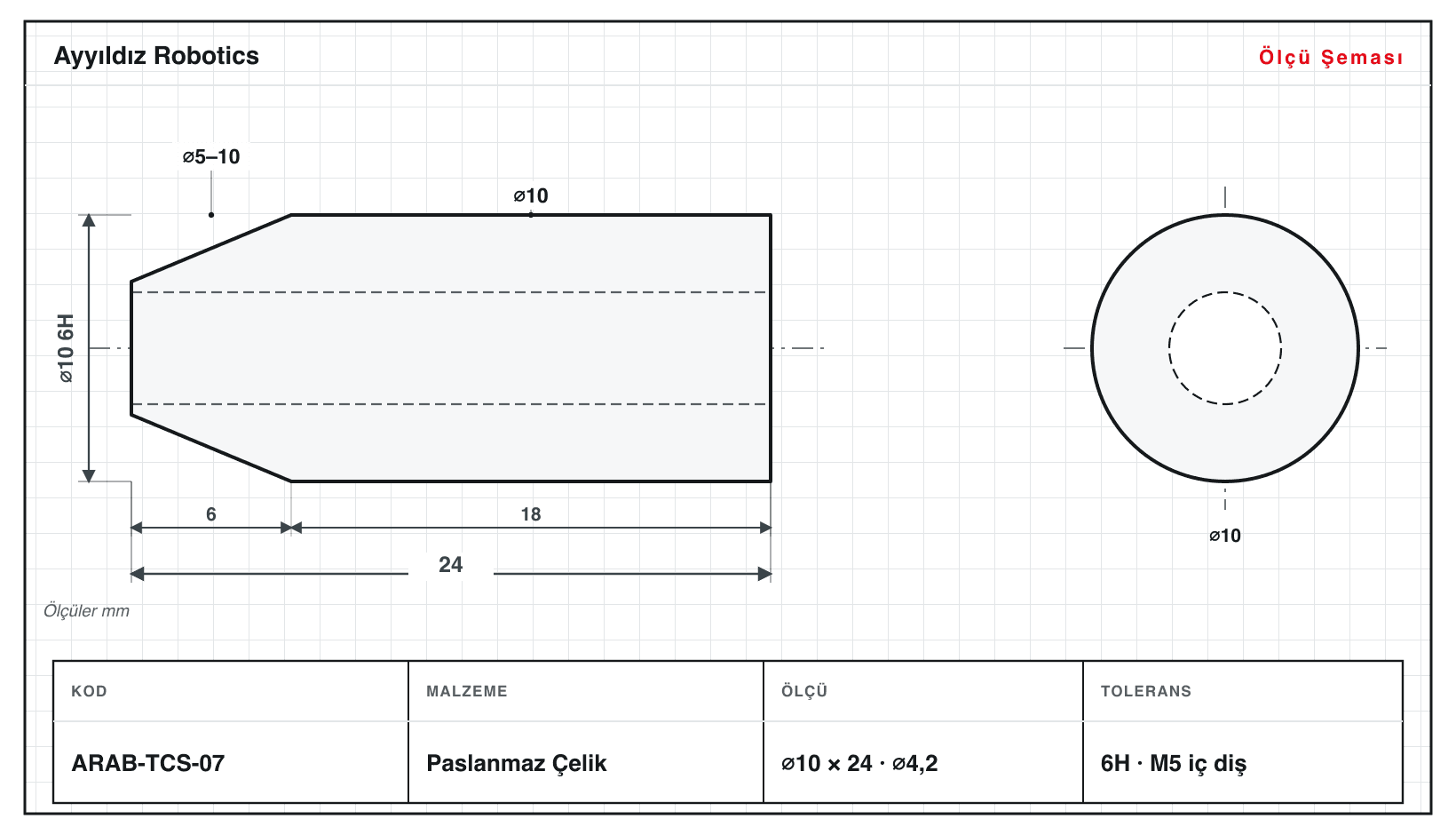

Konik Uçlu Standoff (Merkezleyici)
Bir ucu konik merkezleyici, diğer ucu iç dişli kademeli mesafe elemanı.
⌀6–16 · L 14–56 mm
12 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınAra elemanlar ve standoff'lar; iki yüzey arasında sabit eksenel mesafe kuran, cıvata yükünü dağıtan ve montaj katmanlarını hizalayan hassas tornalama parçalarıdır. PCB ve elektronik kabin montajı, sensör-aktüatör grupları, hidrolik-pnömatik bloklar ve genel makine imalatında yaygın kullanılır. Kataloğumuz 16 aile ve 173 çeşit içerir: silindirik ve delikli ara pul, ince şim, geniş ve kademeli ara pul, dişli, altıgen ve tırtıllı ara pul; M/M (erkek-erkek), M/F (erkek-dişi) ve F/F (dişi-dişi) altıgen standoff, yuvarlak dişli standoff, PCB spacer, omuzlu PCB standoff, tırtıllı yalıtım spacer ve konik uçlu merkezleyici standoff. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum sunarız. Parçalar Goodway SW-20 kayar otomatta ⌀1–20 mm çap aralığında, dış çapta h8–h11 ve dişte 6H/6g toleranslarıyla işlenir. Katalog dışı ölçüler özel üretilir; teknik resim veya numuneyle teklif verilir.
Burada en çok değişen şey boy: 1 mm'den ARAB-RTS-11 ile 94 mm'ye, tek bir kategori içinde 93 mm'lik bir açıklık — ve hepsi tezgâhın 207 mm'lik tek bağlama sınırının içinde. 173 varyant boyunca yapılan iş 47× diş çekme, 45× altıgen ağız frezeleme, 140× eksenel delik, 12× konik tornalama, 22× tırtıl.
Toleranslar 6 sınıfa yayılıyor (6H, 6g, h10, h11, h8, h9) ve 140 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı ARAB-RTS-05'de: L/D 8 — klasik tornada punta desteği isteyecek bir incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar tek operasyonda Goodway SW-20 kayar otomat tornada işlenir. Kayar kovan teknolojisi ince ve uzun gövdelerde salınımı azaltarak dış çapta h8–h11, dişte 6H/6g tolerans ve düşük yüzey pürüzlülüğü sağlar; delik, iç/dış diş, omuz ve tırtıl aynı bağlamada tamamlanır.
Standart olarak çelik, paslanmaz çelik, pirinç ve alüminyum işliyoruz. PCB ve yalıtım uygulamalarında genelde pirinç ve alüminyum, korozyon dayanımı istenen yerlerde paslanmaz çelik tercih edilir. Malzeme seçimini uygulamanıza göre birlikte belirleriz.
SW-20 tezgâhının çap tavanı ⌀20 mm'dir; ara eleman ailelerini ⌀1–20 mm aralığında üretiriz. Dış çapta h8–h11, iç ve dış dişte 6H/6g toleranslarını standart uygularız; daha sıkı tolerans ve özel geometri talepleri teknik resim üzerinden değerlendirilir.
Evet. 173 çeşitlik katalog başlangıç noktasıdır; özel boy, çap, diş adımı, omuz ve tırtıl detaylarına göre üretim yaparız. Teknik resminizi (PDF/STEP) veya numunenizi paylaşmanız yeterlidir.
Fiyatlandırma teklif usulüdür; site üzerinde sabit rakam yayınlamıyoruz. Fiyat ve teslim süresi malzeme, adet, tolerans ve yüzey işlemine göre belirlenir. Teknik resmi ilettiğinizde ölçülü teklifi hazırlarız.
