Valf Parçaları İmalatı — CNC Kayar Otomat Tornalama
Valf spool pistonu, poppet, iğne ucu, orifis ve daha fazlası: 14 ailede 135 çeşit valf parçası. ⌀1–20 mm CNC kayar otomatta üretim. Teknik resimle teklif alın.
Parça Aileleri
Valf Spool Pistonu
Yönlendirici valflerde akış yollarını açıp kapatan kademeli spool piston.
⌀4–20 · L 28–102 mm
10 çeşit

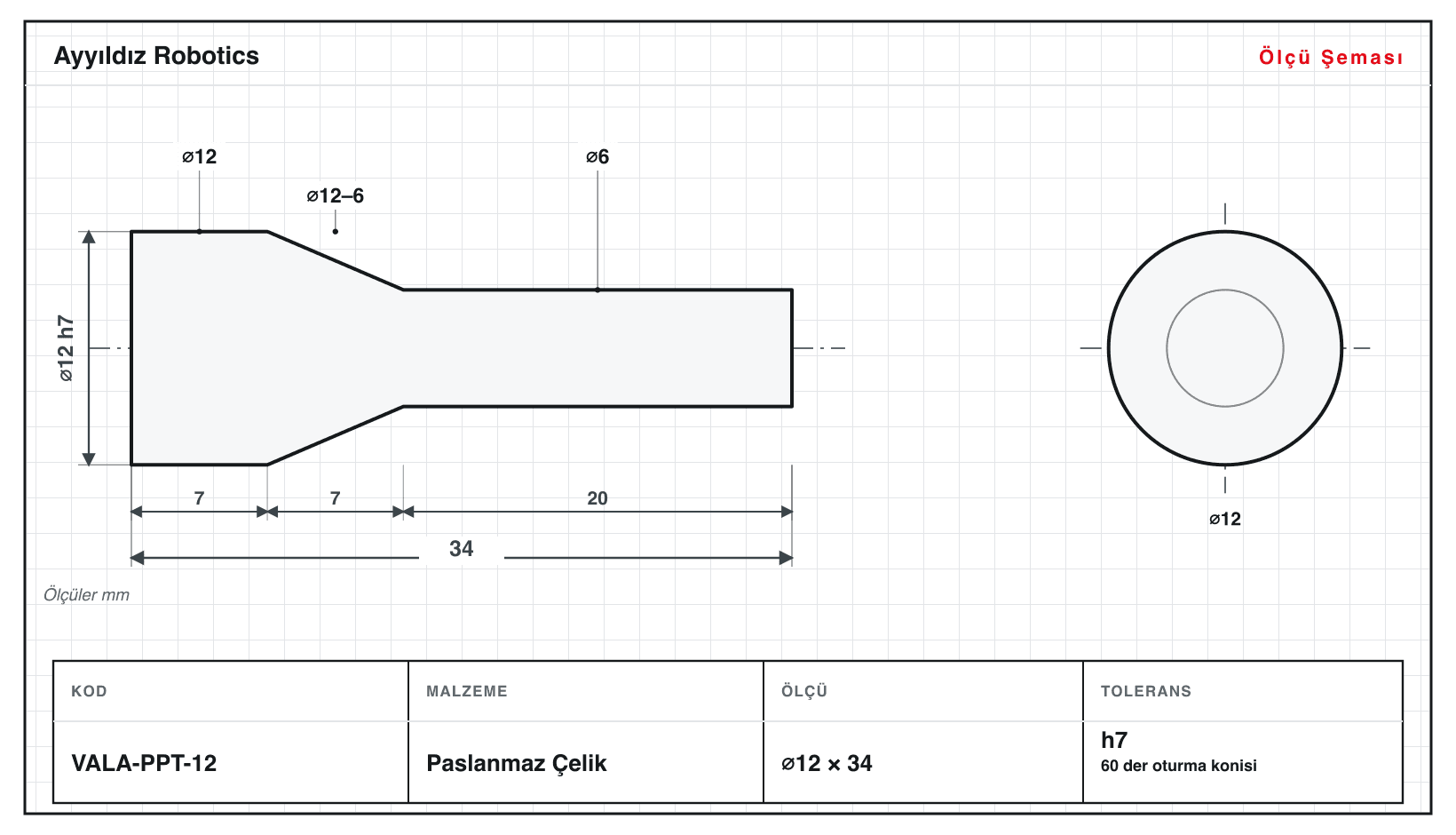

Poppet Valf Elemanı
Konik oturma yüzeyiyle sızdırmazlık sağlayan eksenel hareketli poppet valf mantarı.
⌀4–20 · L 16–50 mm
10 çeşit

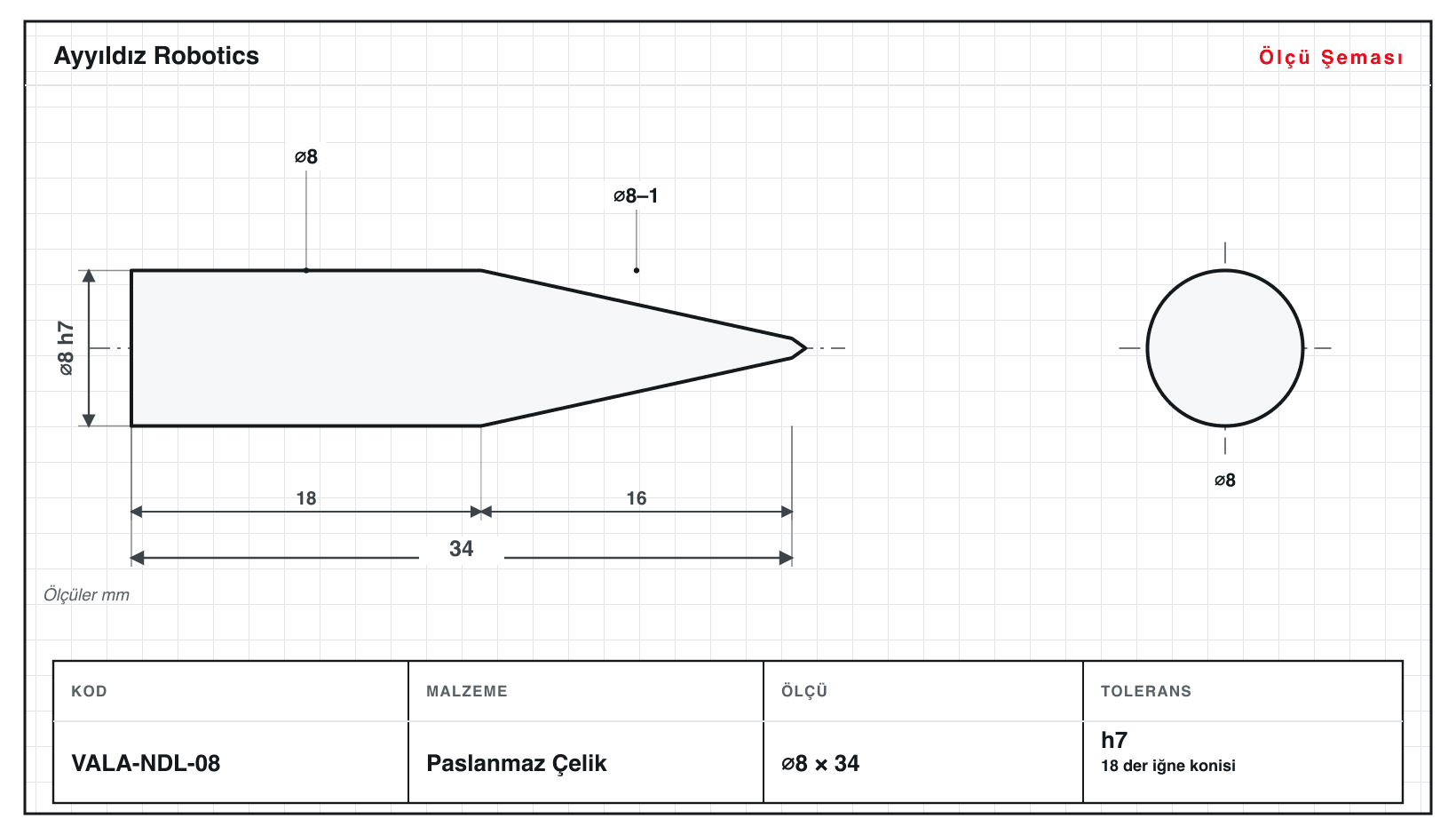

İğne Valf Ucu
İnce konik uçla hassas akış kısma sağlayan iğne valf elemanı.
⌀3–14 · L 18–46 mm
10 çeşit

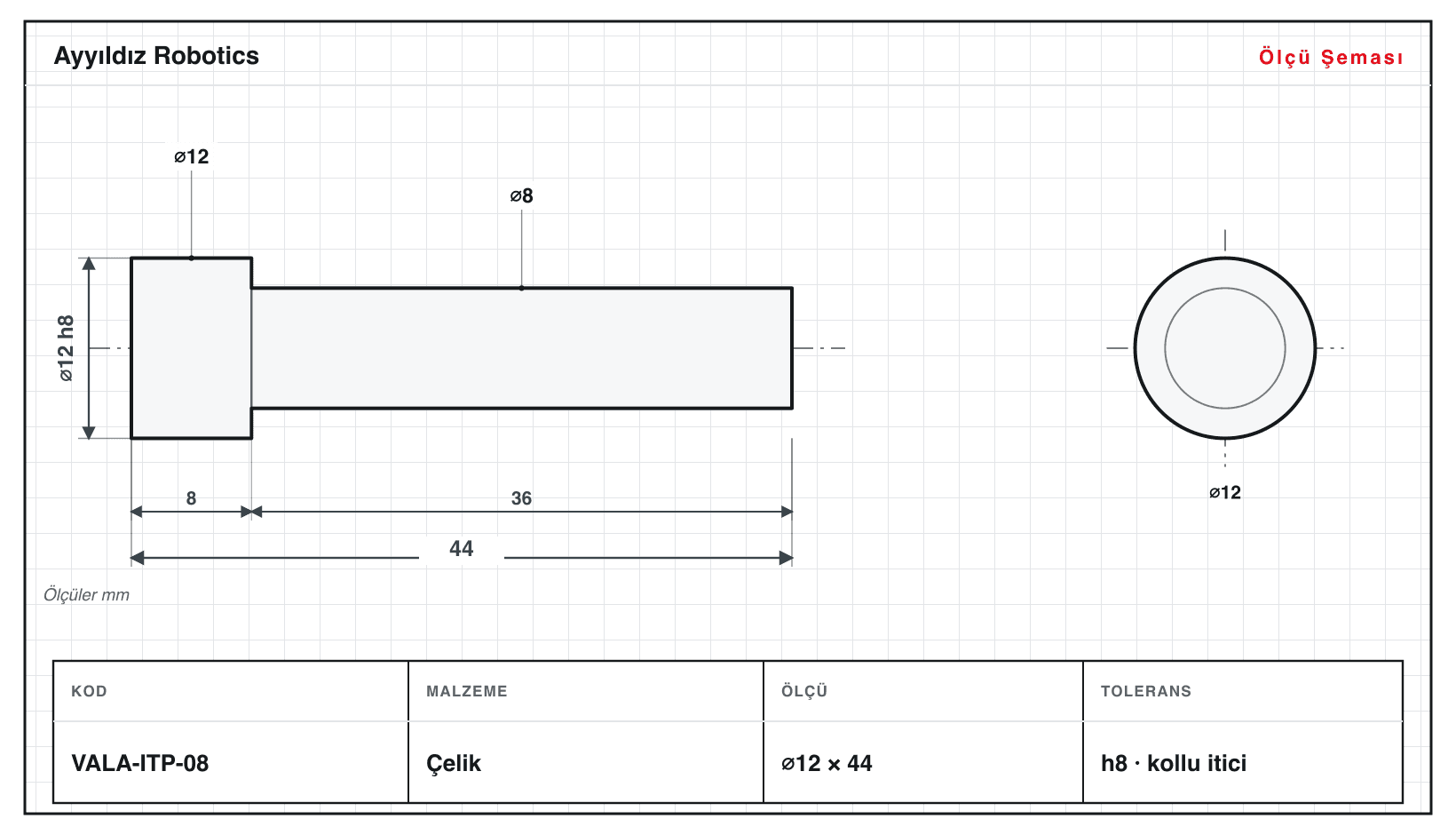

İtici Pim
Valf elemanını mekanik olarak iterek açan kademeli itici pim.
⌀5–20 · L 24–64 mm
10 çeşit

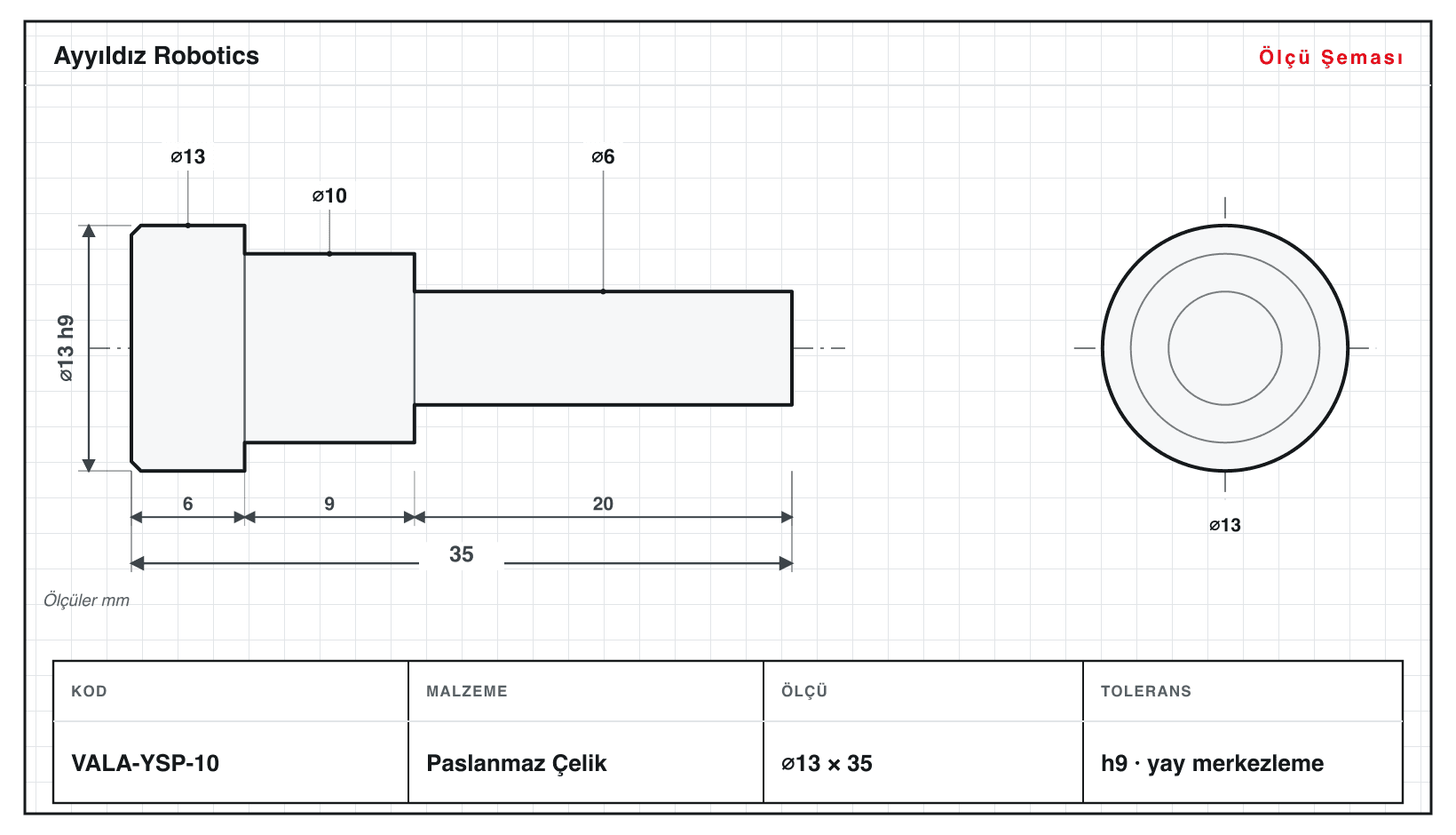

Valf Yay Pimi
Valf yayını merkezleyip kılavuzlayan omuzlu yay pimi.
⌀6–20 · L 20–51 mm
10 çeşit

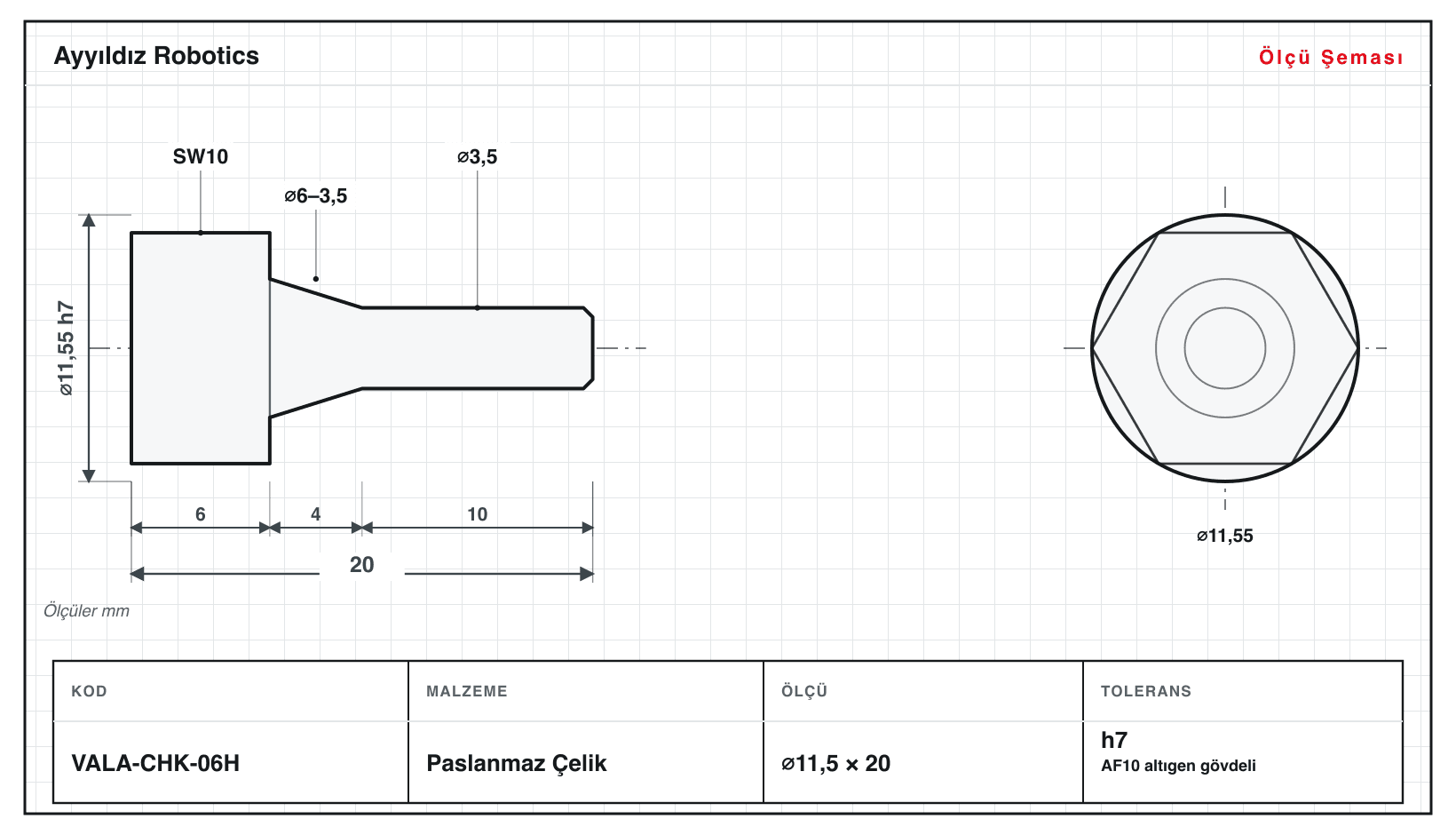

Bilyalı Check Valf Mili
Bilyayı yatağına bastıran küresel uçlu tek yönlü check valf mili.
⌀4–16 · L 17–47 mm
10 çeşit

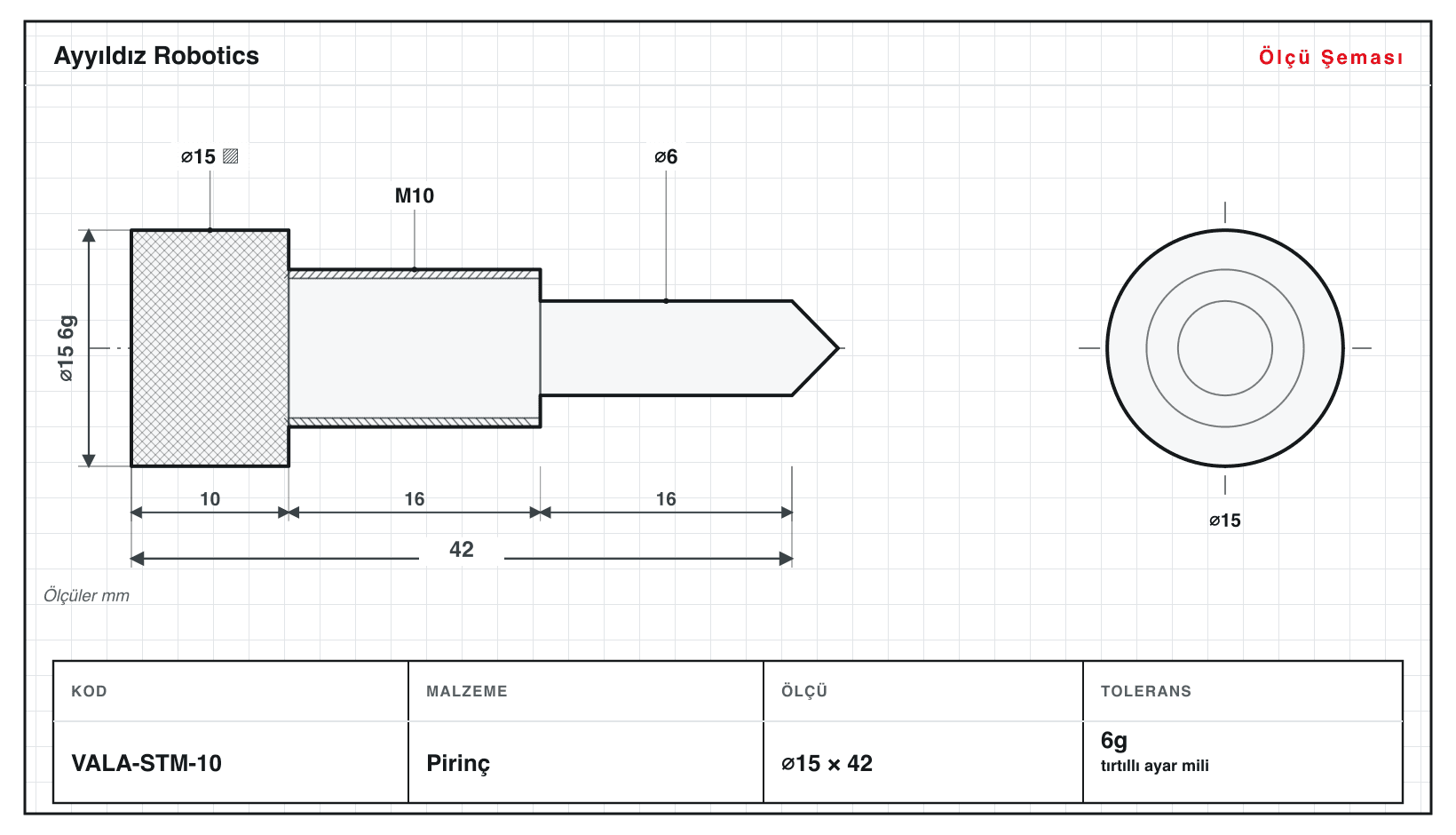

Dişli Valf Mili
Dişli ayar boynu ve tırtıllı tutamağıyla döner-hareketli valf mili.
⌀8–20 · L 24–56 mm
10 çeşit

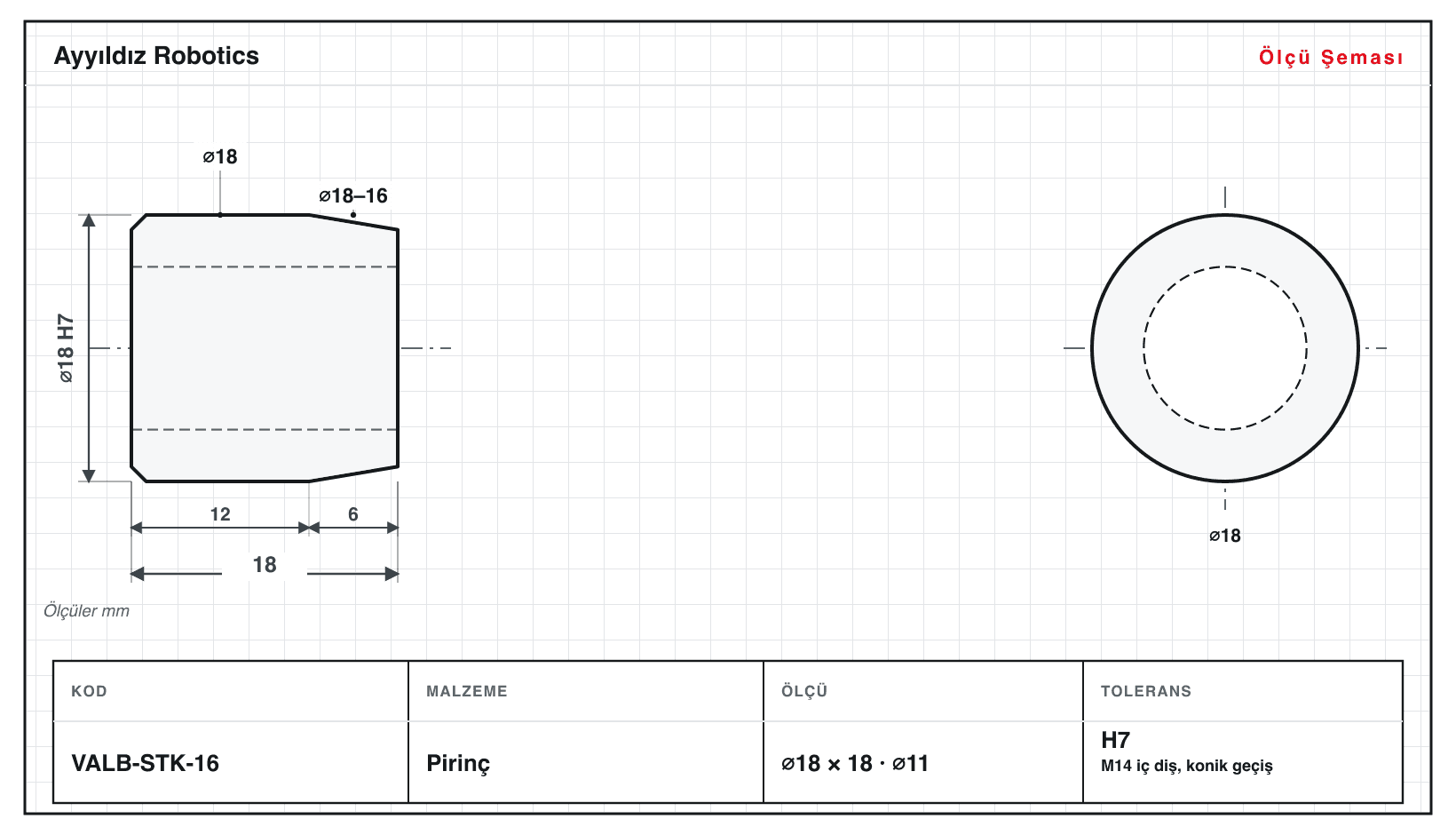

Valf Yuvası (Dişli Soket)
İç diş ve merkez delikli, valf elemanının oturtulduğu dişli yuva gövdesi.
⌀9,2–20 · L 11–24 mm
10 çeşit

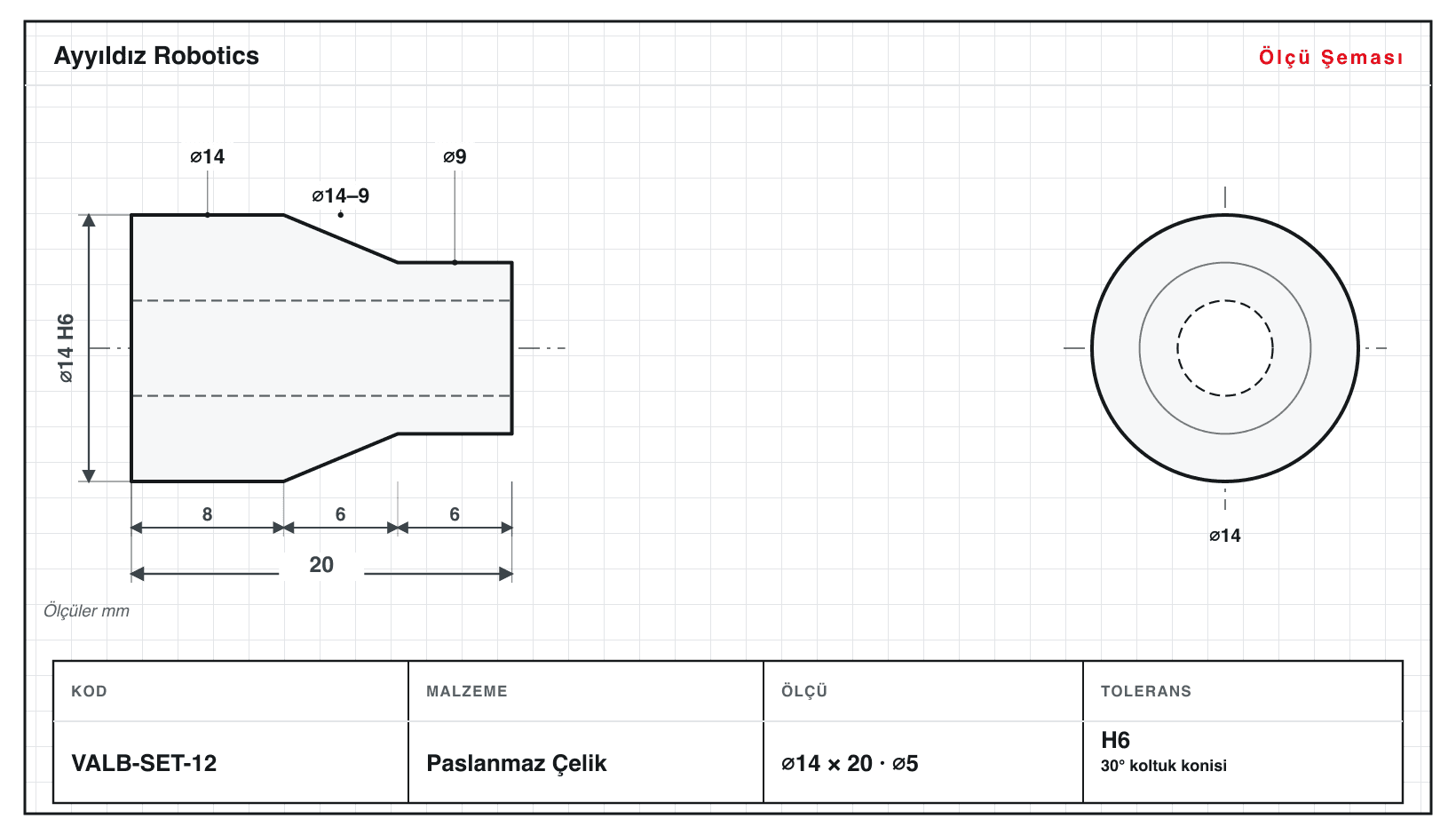

Valf Koltuğu (Konik Sızdırmazlık)
Konik sızdırmazlık yüzeyli, iğne veya bilye valfin oturduğu hassas koltuk gövdesi.
⌀6–20 · L 10–31 mm
10 çeşit

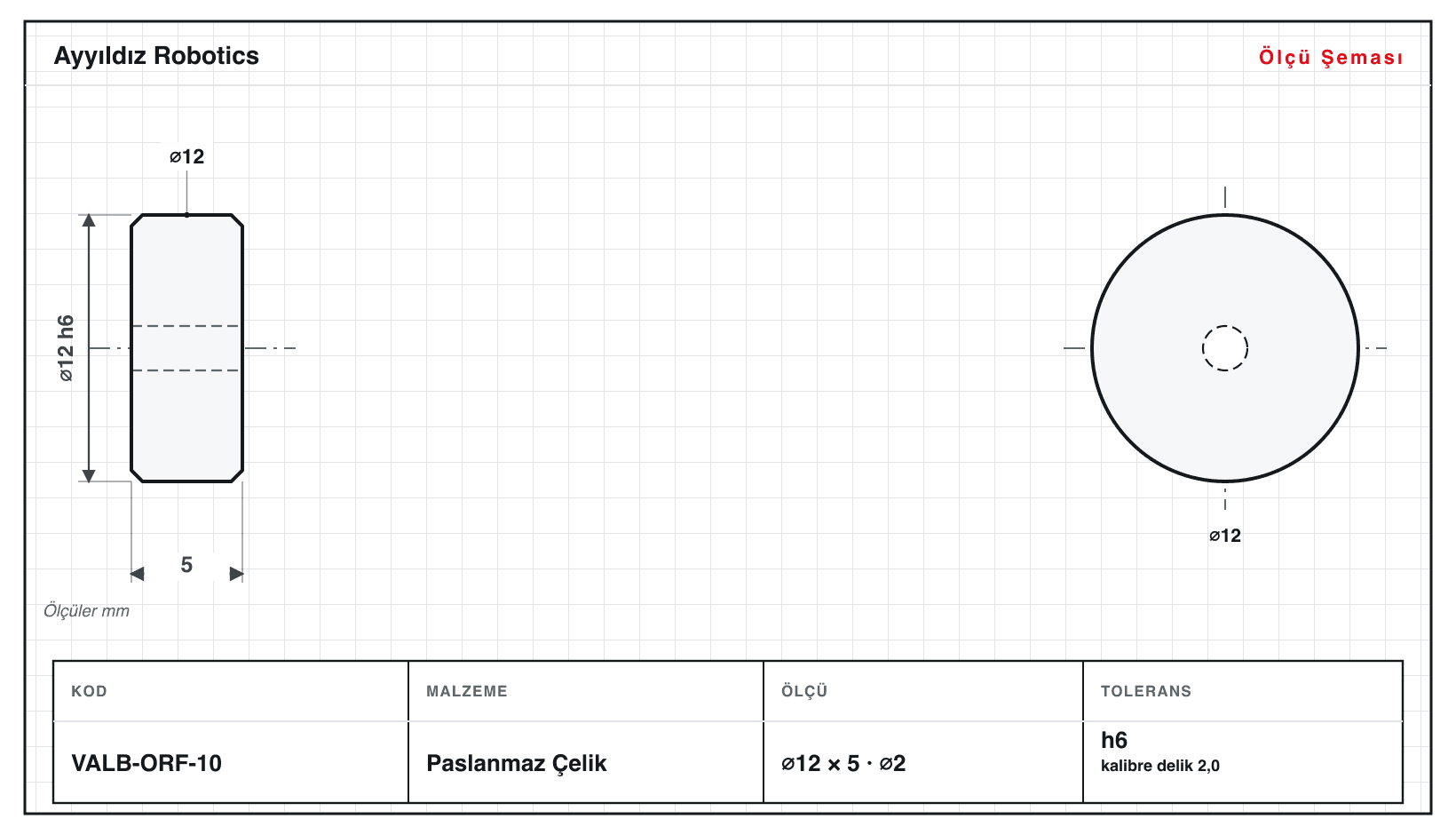

Orifis (Kalibreli Delik)
Akış debisini sınırlamak için kalibreli merkez delikli kısa gövde elemanı.
⌀4–20 · L 3–8 mm
10 çeşit

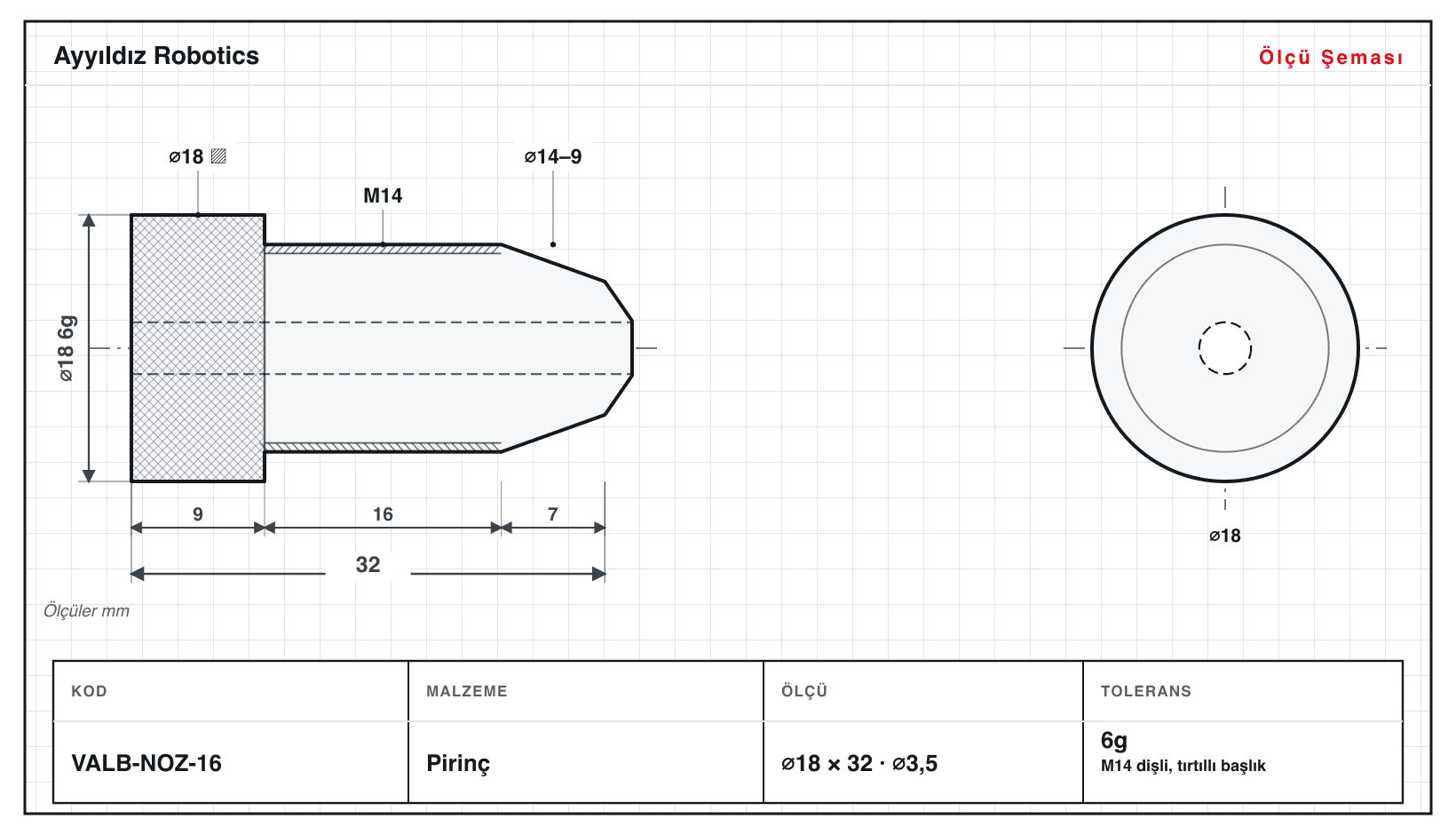

Kısma Memesi (Throttle)
Konik girişli ve daralan merkez delikli, akışı kısan dişli meme gövdesi.
⌀9,2–20 · L 13–38 mm
9 çeşit

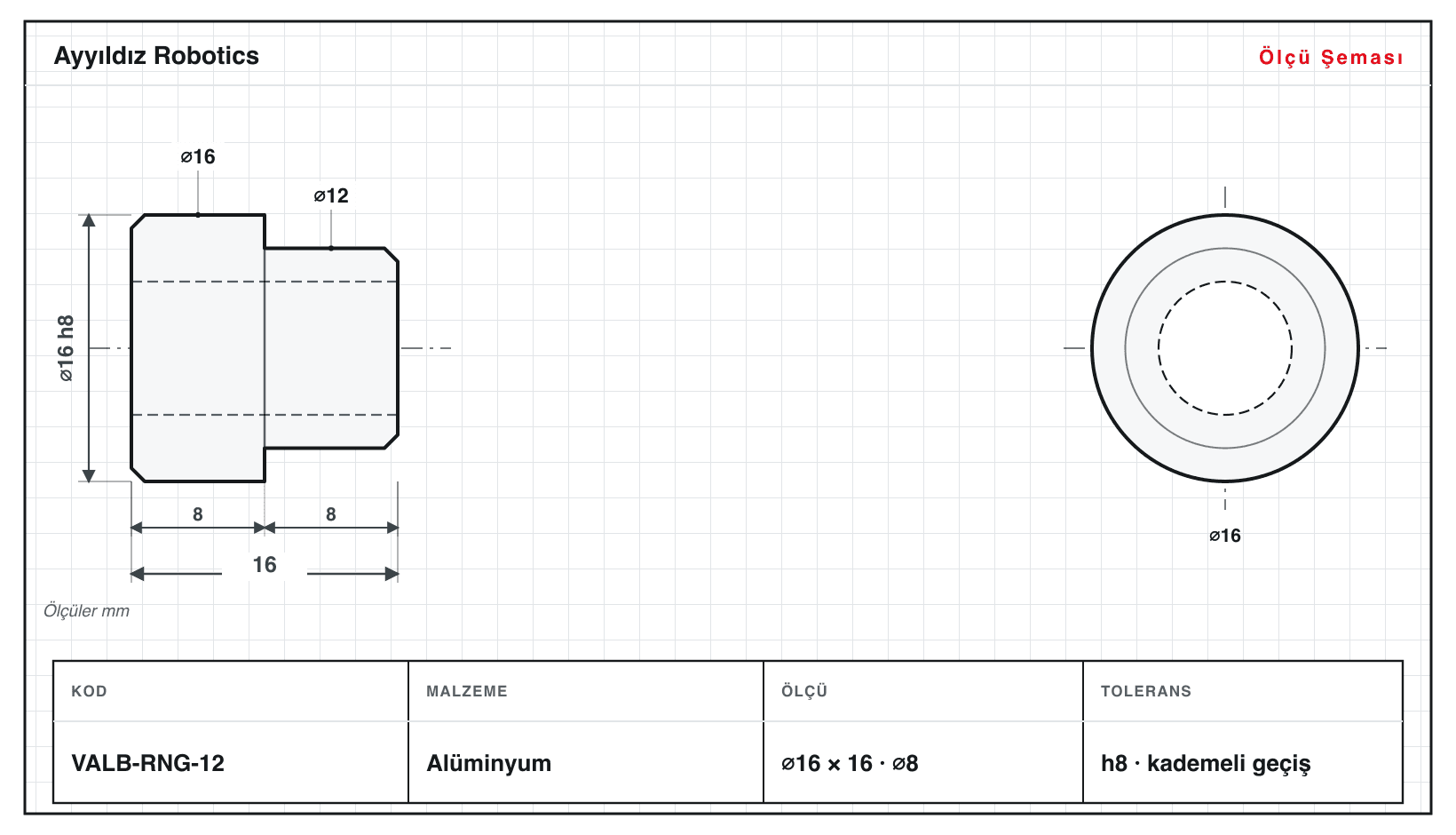

Geçiş Bileziği (Adaptör)
İki farklı çapı birleştiren, kademeli geçiş sağlayan delikli bilezik gövdesi.
⌀8–20 · L 9–27 mm
9 çeşit

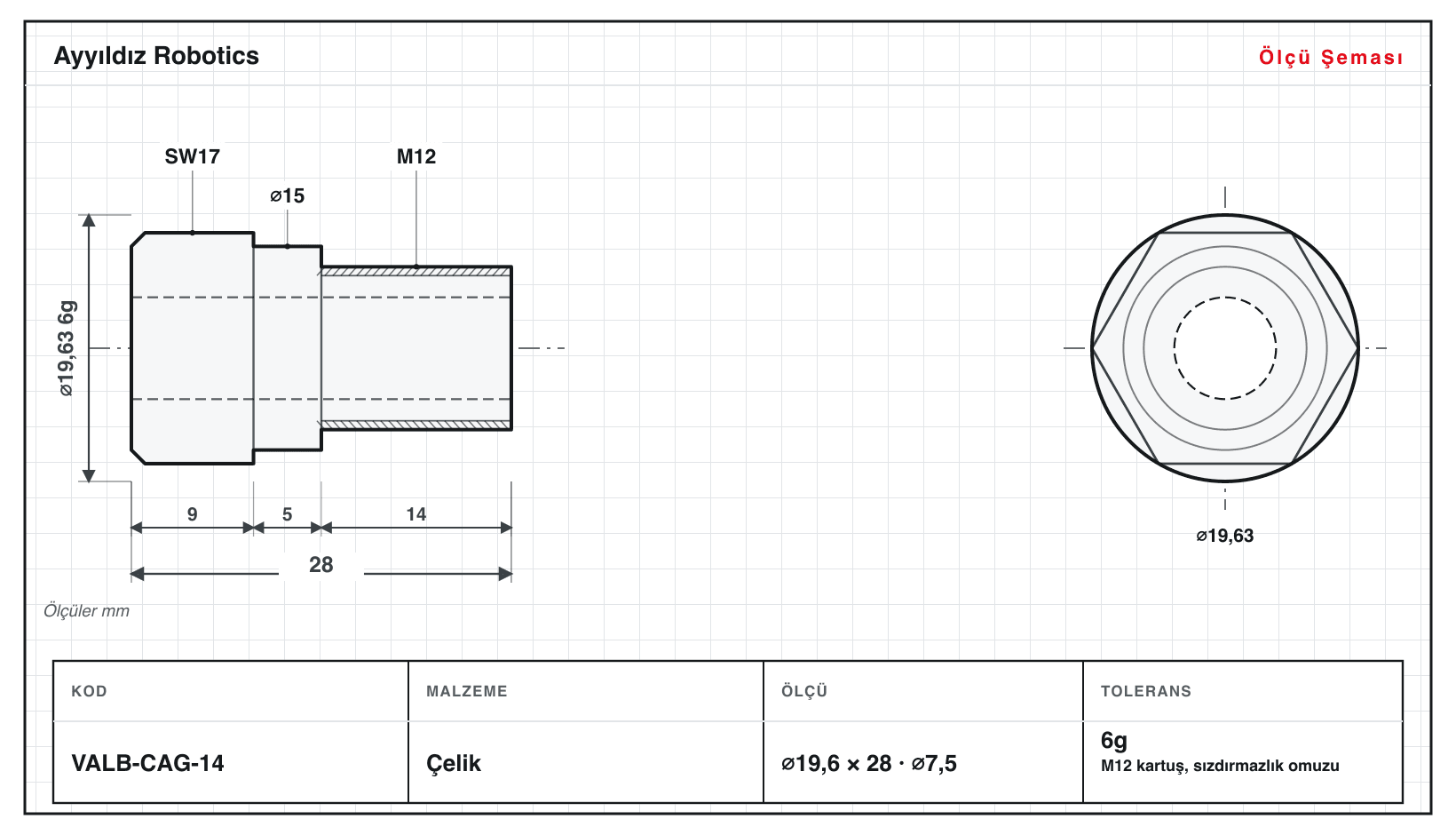

Kartuş Valf Gövdesi
Altıgen anahtar ağzı, dış diş ve iç yuvası olan vidalanabilir kartuş valf gövdesi.
⌀11,5–20 · L 14–37 mm
8 çeşit

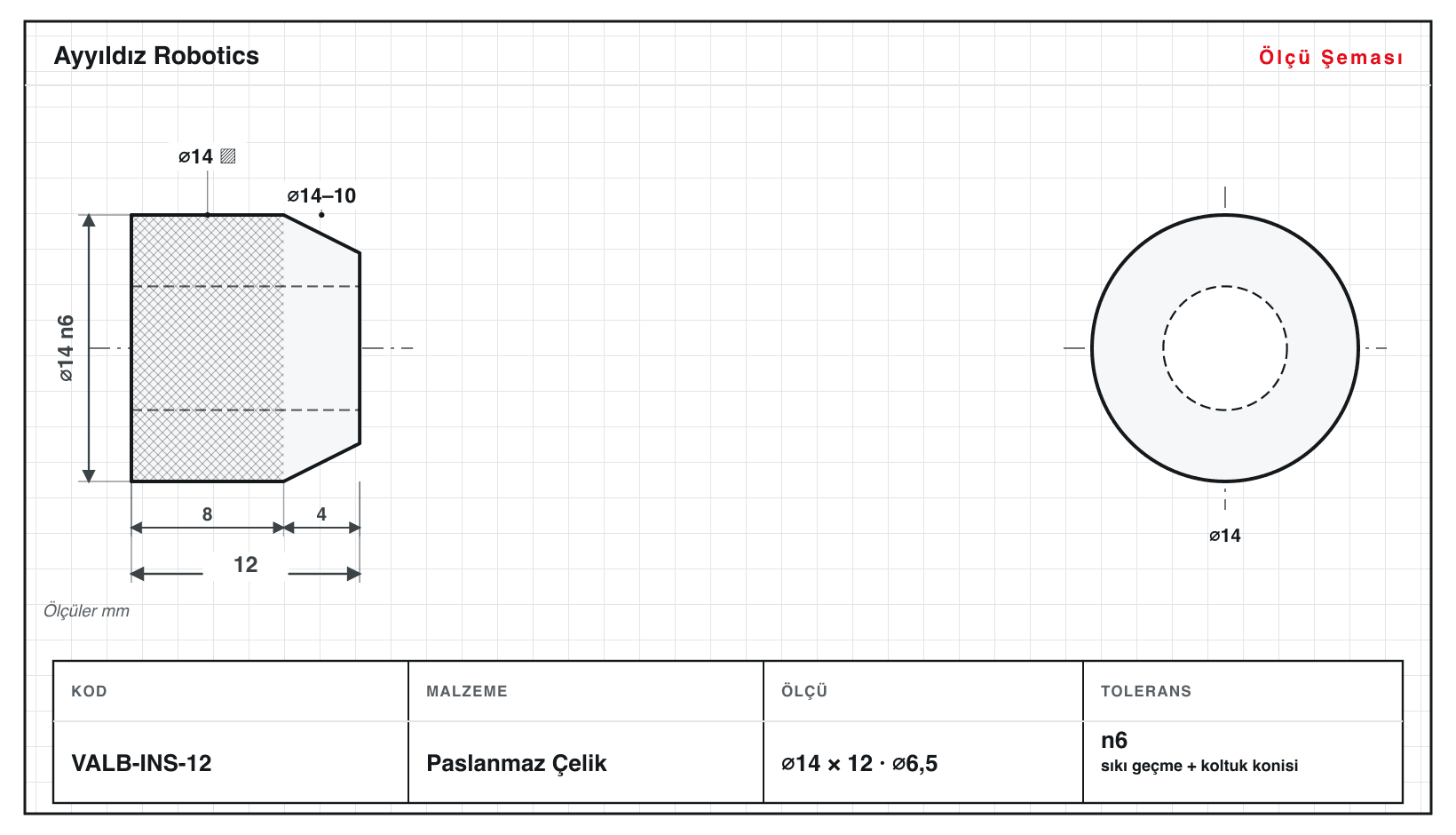

Yuva İnserti (Sıkı Geçme Ring)
Gövde içine presle geçen, sızdırmazlık yüzeyi taşıyan tırtıllı tutuşlu yuva ring inserti.
⌀6–20 · L 5–16 mm
9 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınValf parçaları, hidrolik ve pnömatik devrelerde akışı yönlendiren, kesen veya kısan hassas tornalama elemanlarıdır; otomasyon, akışkan kontrolü, otomotiv, medikal ve genel makine imalatında kullanılır. Bu kategori 14 aile ve toplam 135 çeşit parçadan oluşur: valf spool pistonu, poppet valf elemanı, iğne valf ucu, itici pim, valf yay pimi, bilyalı check valf mili, dişli valf mili, valf yuvası (dişli soket), valf koltuğu (konik sızdırmazlık), orifis (kalibreli delik), kısma memesi, geçiş bileziği, kartuş valf gövdesi ve yuva inserti. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işleriz. Sızdırmazlık ve montaj yüzeylerinde h6/H7 geçme tutulur; kritik çaplarda ±0,01 mm hedeflenir. Üretim, Goodway SW-20 kayar otomatta ⌀1–20 mm çap aralığında tek operasyonda yapılır; konik koltuk, tırtıl, iç delik ve dişli detaylar bütünleşik işlenir. Katalogdaki 135 çeşide ek olarak, gönderdiğiniz teknik resim veya numuneye göre özel ölçü üretiriz. Fiyatlar teklif usulüdür: resmi iletin, adet ve malzemeye göre fiyat ve termin dönelim.
Burada en çok değişen şey boy: 3 mm'den VALA-SPL-20 ile 102 mm'ye, tek bir kategori içinde 99 mm'lik bir açıklık — ve hepsi tezgâhın 207 mm'lik tek bağlama sınırının içinde. 135 varyant boyunca yapılan iş 30× diş çekme, 24× altıgen ağız frezeleme, 66× eksenel delik, 62× konik tornalama, 22× tırtıl.
Toleranslar 8 sınıfa yayılıyor (6g, H6, H7, h6, h7, h8, h9, n6) ve 127 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı VALA-SPL-04'de: L/D 7 — klasik tornada punta desteği isteyecek bir incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar Goodway SW-20 CNC kayar otomatta çubuk malzemeden tek operasyonda tornalanır. Kayar otomat mimarisi, ince ve uzun gövdelerde sapmayı düşürerek çap boyunca stabil tolerans sağlar; konik koltuk, kalibreli delik, tırtıl ve diş gibi detaylar aynı bağlamada işlenir. Sızdırmazlık yüzeyleri gerektiğinde ek yüzey işlemiyle bitirilir.
Çelik, paslanmaz çelik (korozyon ve akışkan direnci için), pirinç (iyi işlenebilirlik ve sızdırmazlık) ve alüminyum işleriz. Malzeme seçimi, çalışma basıncı, akışkan türü ve korozyon ortamına göre birlikte belirlenir. Özel malzeme talebinizi teklif aşamasında iletebilirsiniz.
Sızdırmazlık, geçme ve montaj kritik yüzeylerde h6/H7 geçme tutarız; kritik çaplarda ±0,01 mm hedeflenir. Gereken tolerans, yüzey pürüzlülüğü ve sertlik değerleri teknik resimdeki isterlere göre uygulanır; kritik ölçüler üretim sırasında kontrol edilir.
Evet. Katalogdaki 135 çeşit referanstır; asıl işimiz teknik resim, numune veya eskiz üzerinden özel üretimdir. ⌀1–20 mm çap aralığındaki valf elemanlarını sizin ölçü ve malzeme isterlerinize göre üretiriz.
2009'dan beri Düzce'de üretim yapıyoruz; hem prototip/düşük adet hem seri üretime uygunuz. Minimum adet, termin ve fiyat; parça geometrisi, malzeme ve toplam adede göre teklifte netleşir. Teknik resminizi WhatsApp veya e-posta ile iletin, dönüş yapalım. İhracat gönderimleri de yapılır.
