Kalıp Elemanları İmalatı — Ejektör Pimi, Kılavuz Kolonu ve Merkezleme Parçaları
Ejektör pimi, kılavuz kolonu, kılavuz burcu ve merkezleme pimi imalatı. ⌀1–20 mm, çelik/paslanmaz/pirinç, h6-H7 tolerans. 134 çeşit + özel üretim, teklif verin.
Parça Aileleri
Düz Ejektör Pimi
Kalıp içinden parçayı iten kademeli başlı silindirik ejektör pimi.
⌀4–18 · L 44–140 mm
10 çeşit
Nitrürlü Ejektör Pimi
Aşınmaya dayanıklı nitrür yüzeyli, konik uçlu ince ejektör pimi.
⌀3–15 · L 33–123 mm
9 çeşit

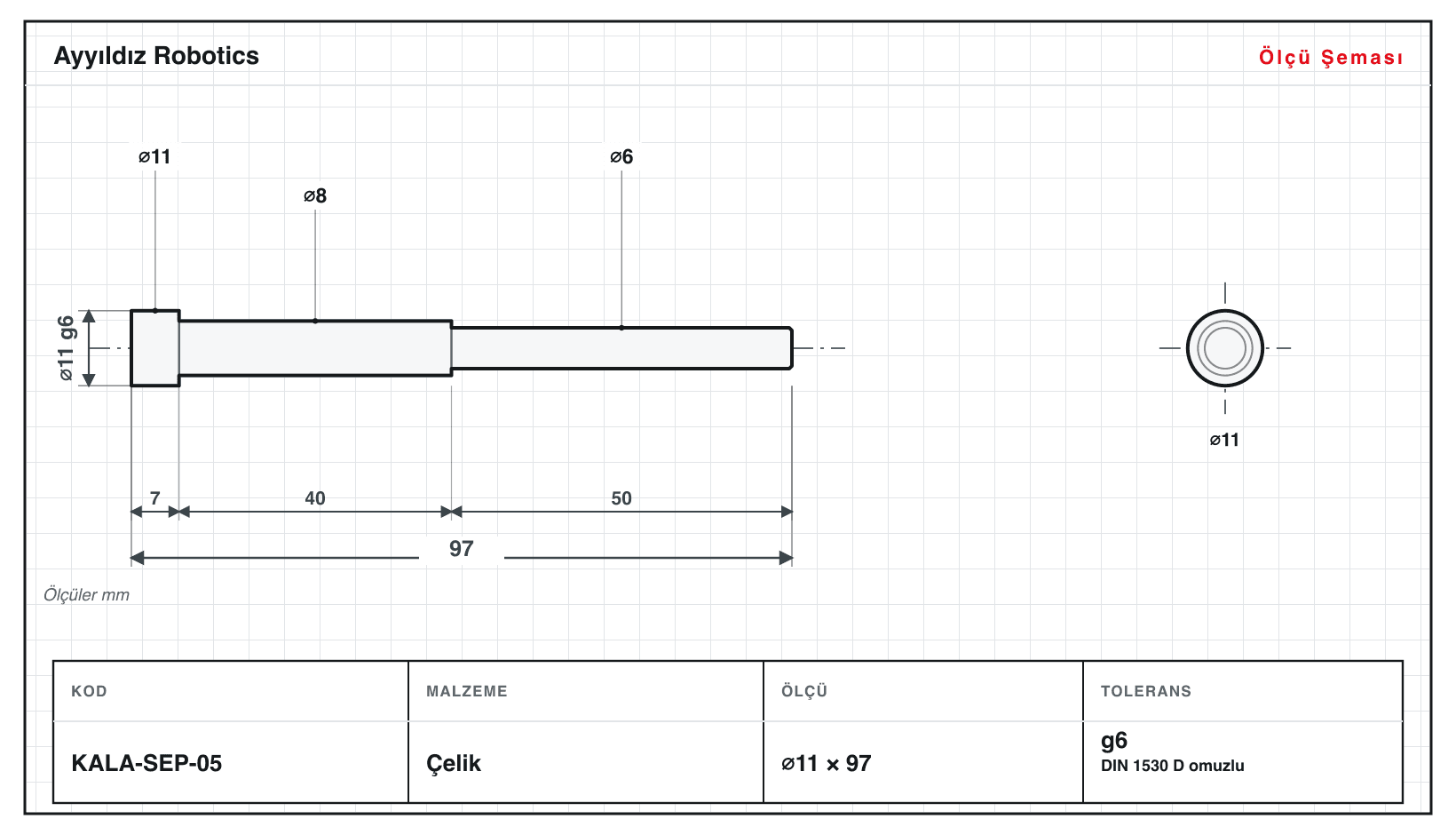

Omuzlu Ejektör Pimi
Ara kademeli omuzu bulunan, kollu tip yük dağıtan ejektör pimi.
⌀6–19 · L 55–150 mm
9 çeşit

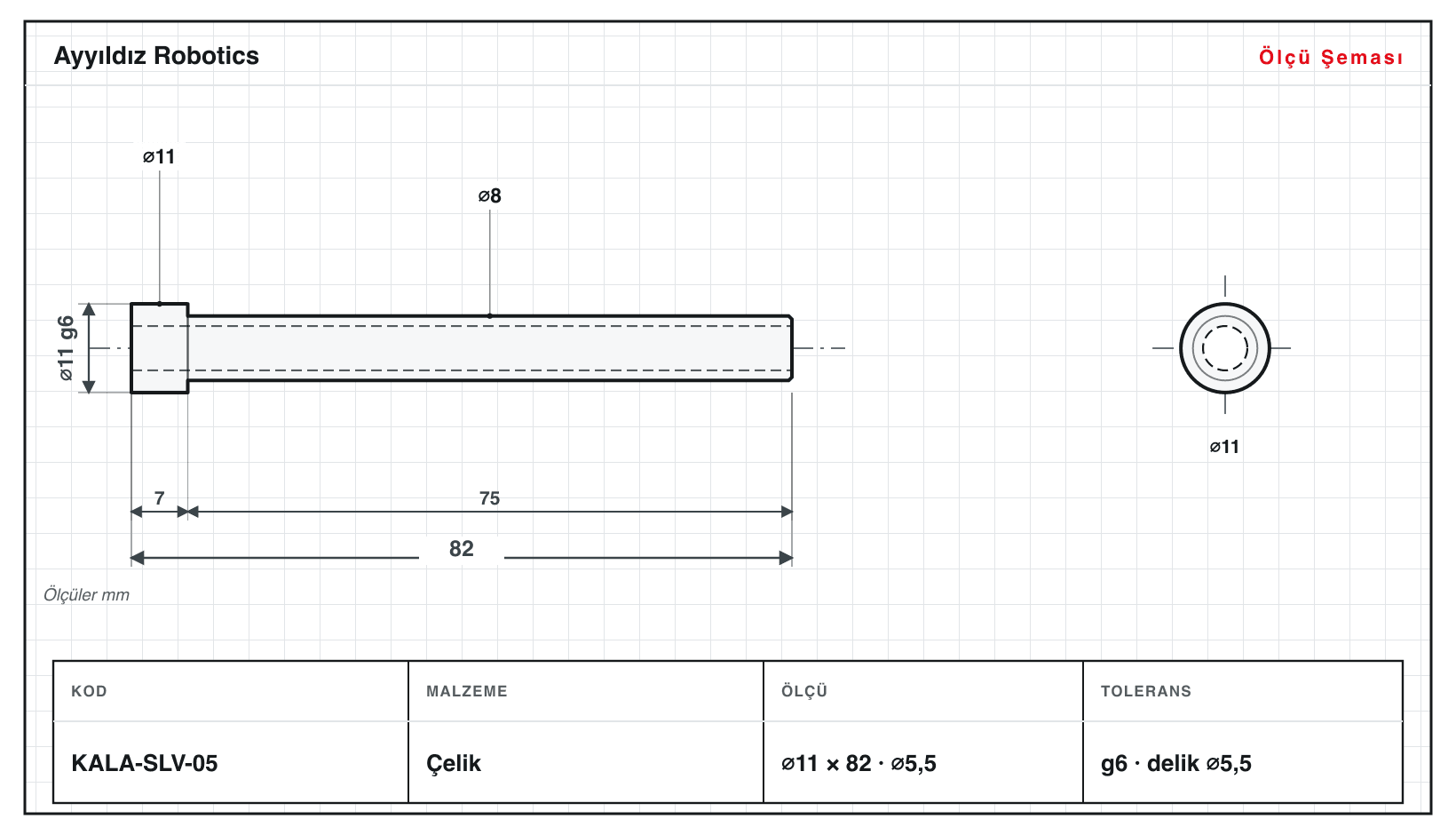

Kovanlı Ejektör
İç delikli, boru göbekli parçaları iten kademeli başlı ejektör kovanı.
⌀6–19 · L 40–125 mm
9 çeşit

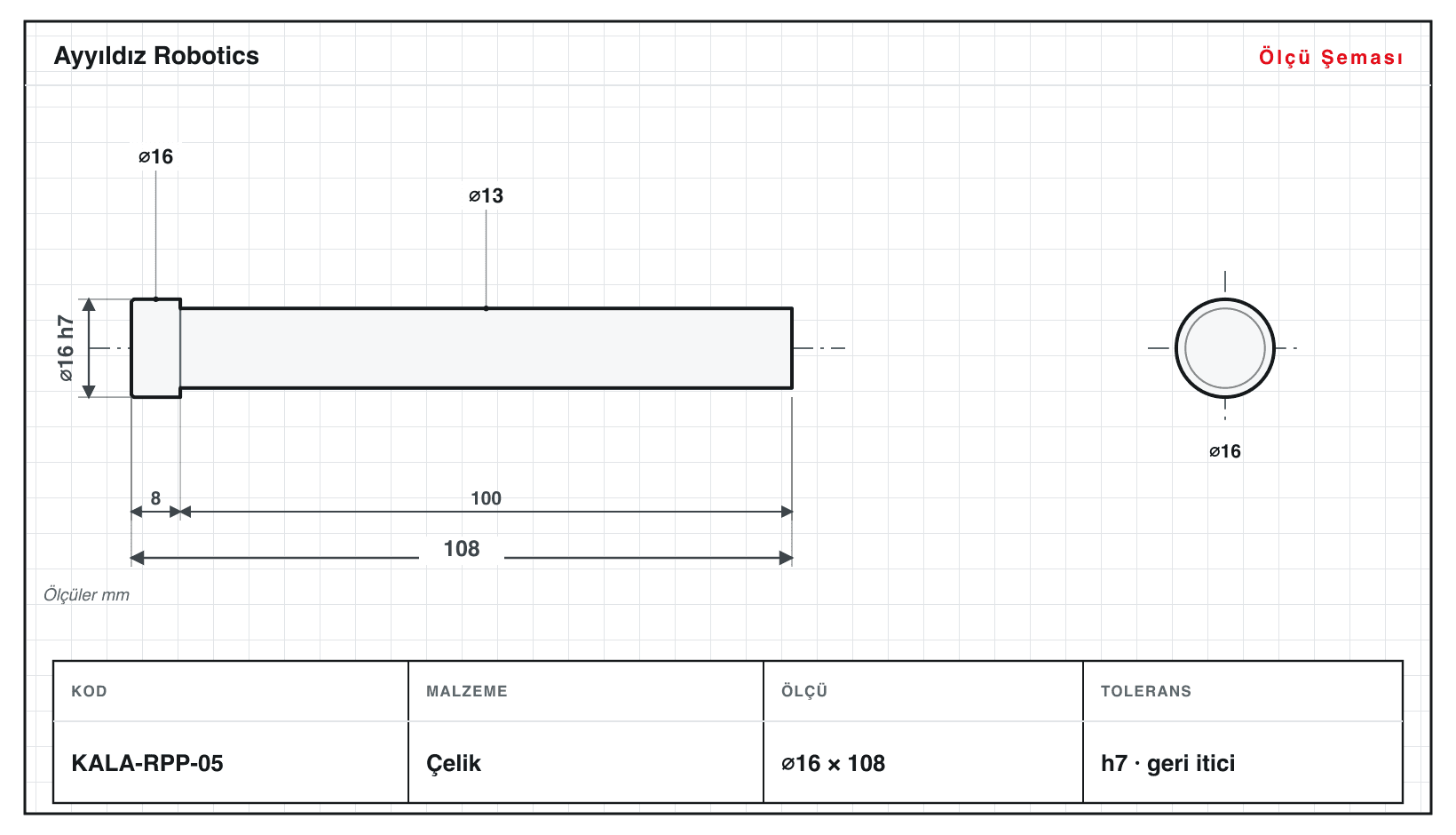

Geri İtici Pim
İtici plakayı geri konumuna getiren düz uçlu güçlü geri itici pim.
⌀8–20 · L 66–140 mm
8 çeşit

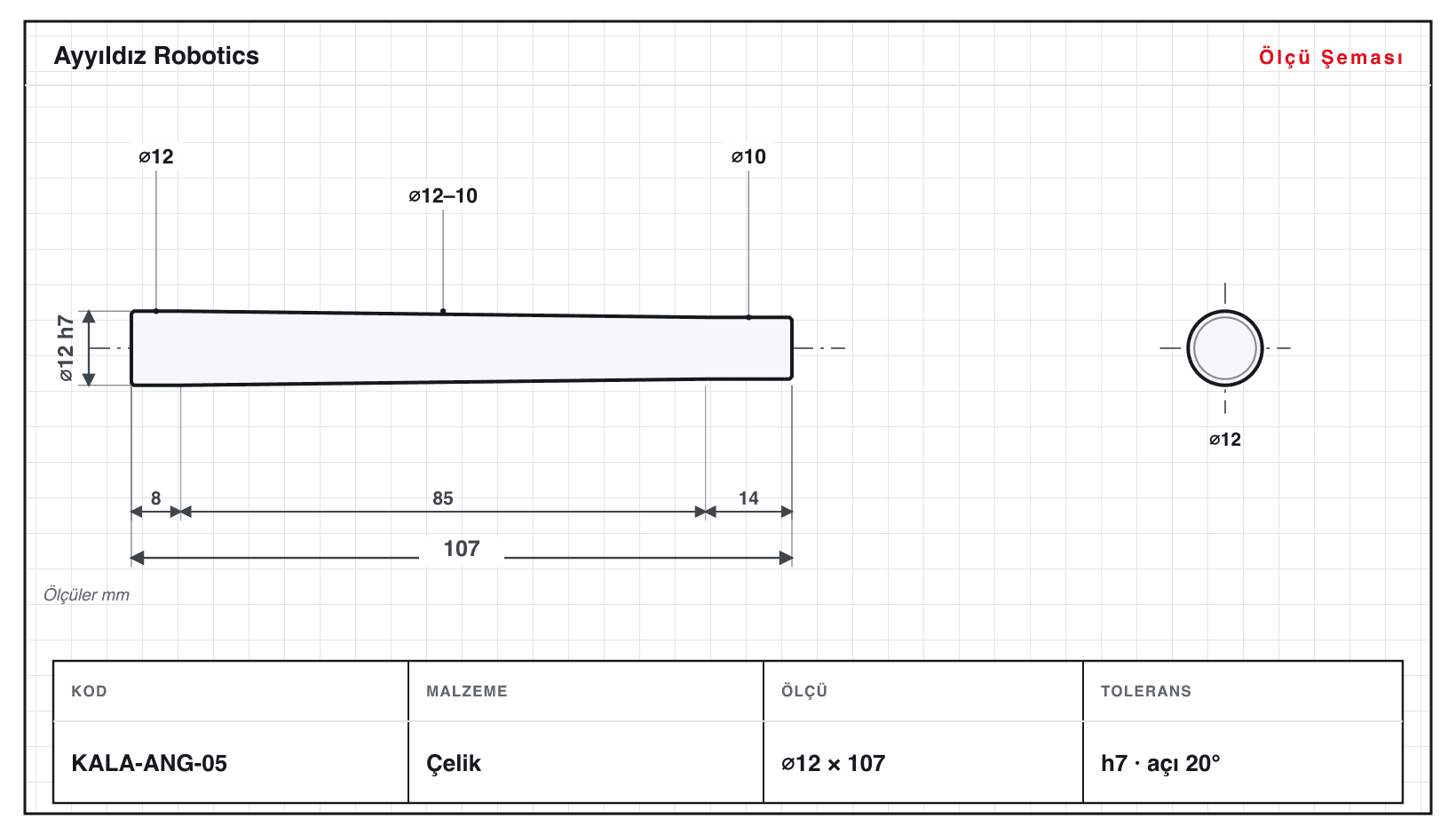

Açılı İtici Pim
Maçayı yana iten konik gövdeli, uçları pahlı açılı pim.
⌀6–18 · L 61–139 mm
8 çeşit

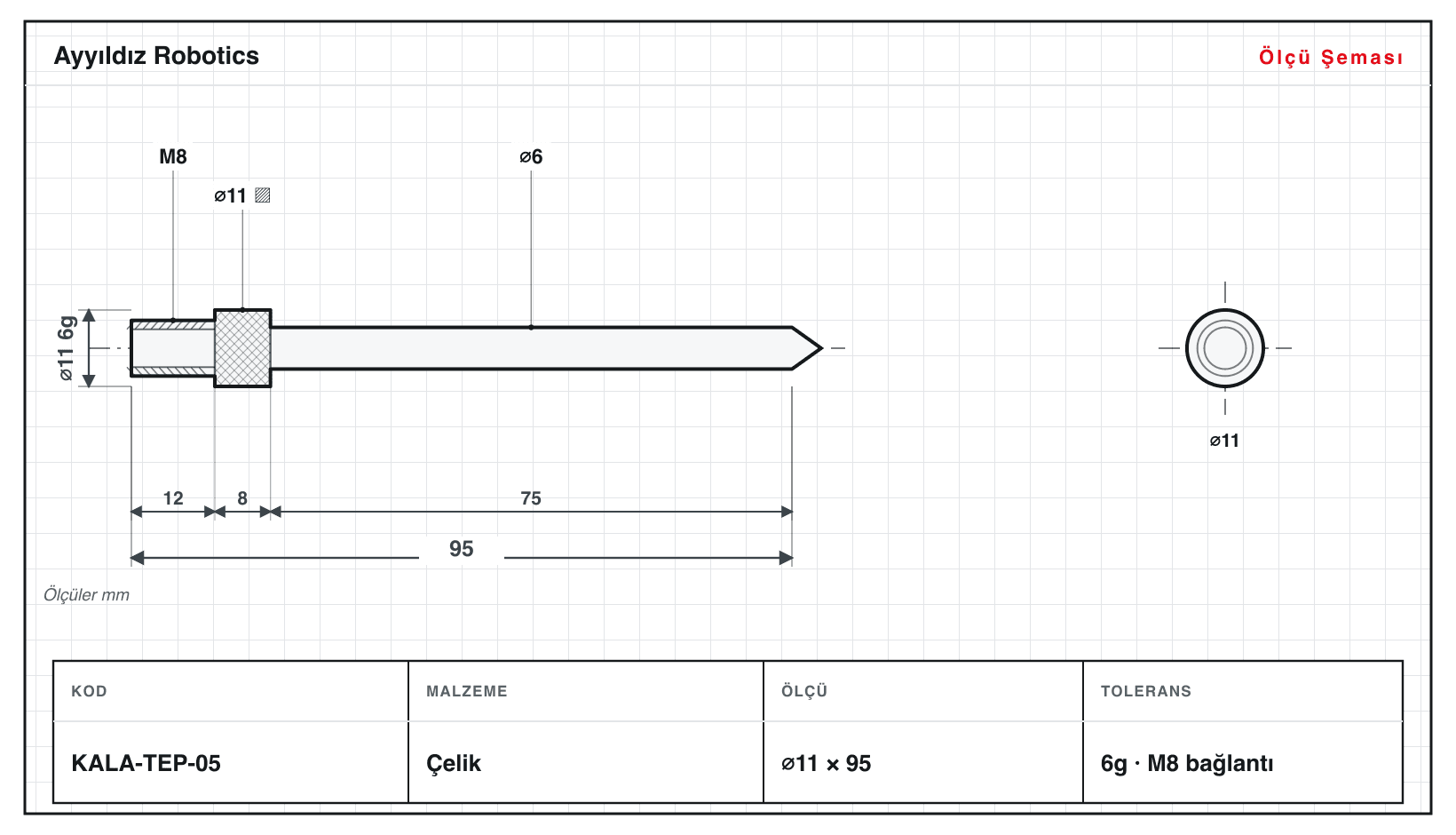

Dişli Başlı İtici
İtici plakaya dişten bağlanan, tırtıllı tutamaklı vidalı ejektör pimi.
⌀5–18 · L 49–141 mm
9 çeşit

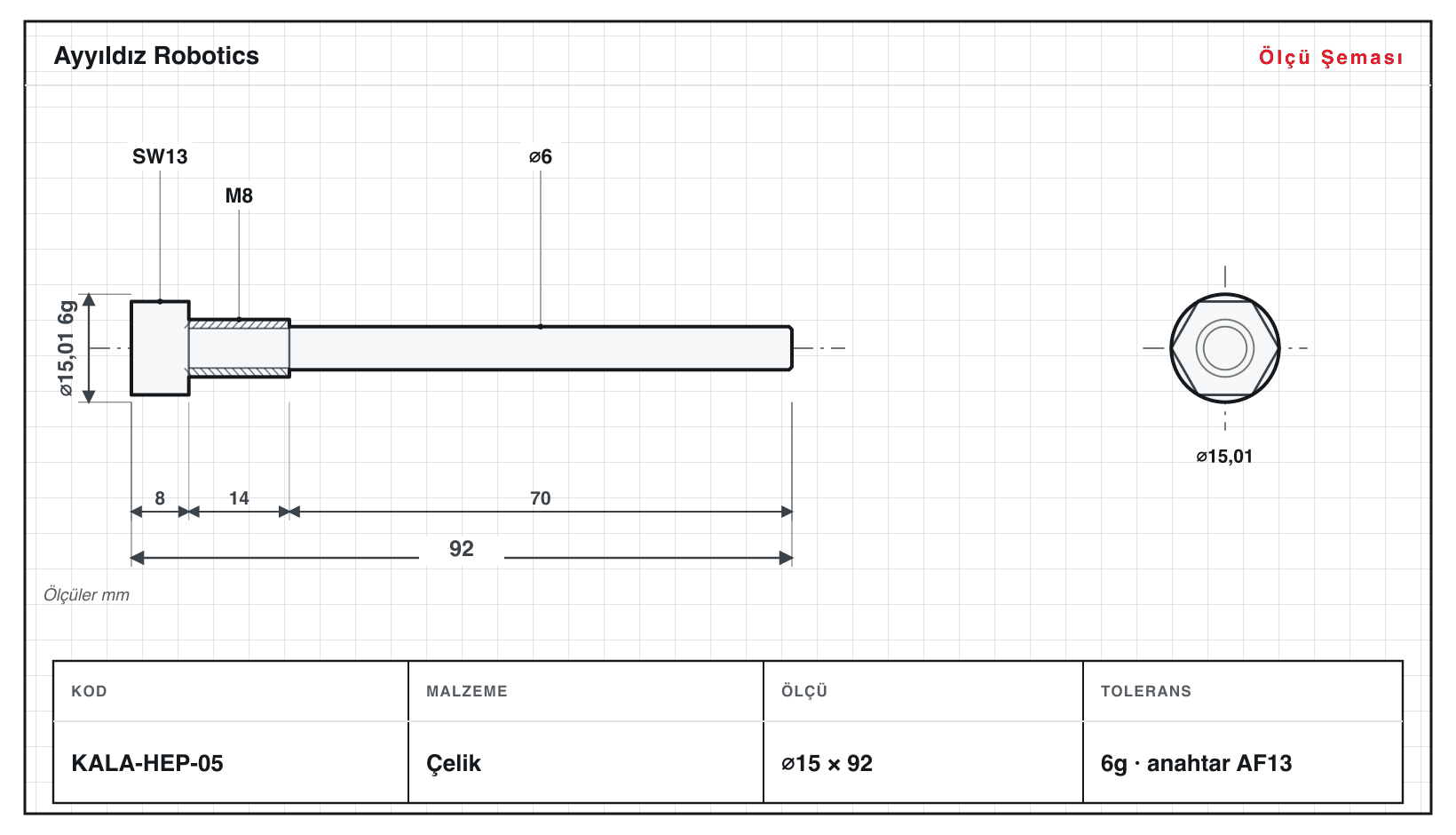

Altıgen İtici Pim
Anahtar ağızlı altıgen başlı, dişten sıkılan ayarlı itici pim.
⌀8,1–19,6 · L 46–125 mm
8 çeşit

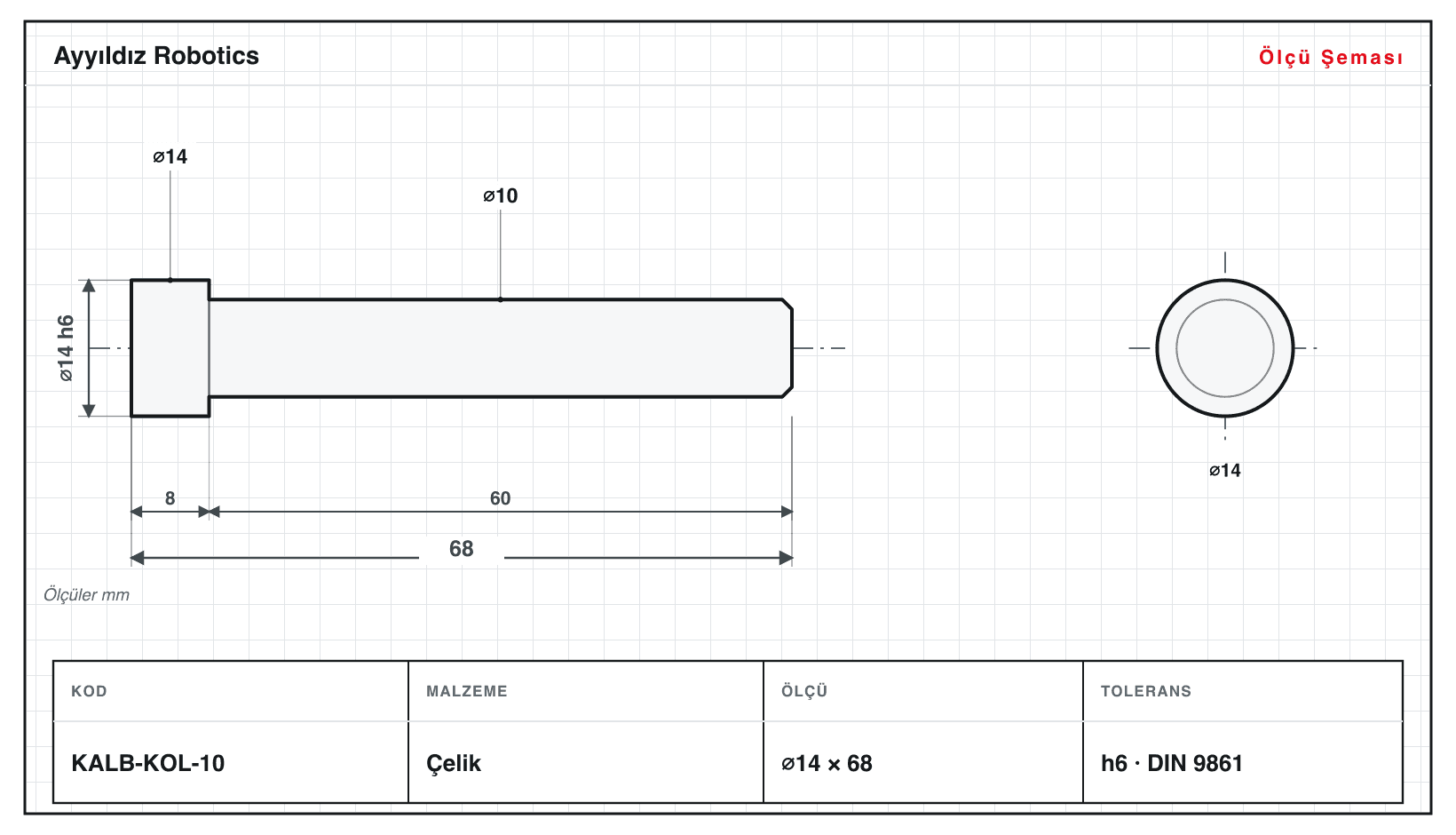

Kılavuz Kolonu
Kalıp yarımlarını hizalayan sertleştirilmiş kademeli kılavuz kolonu.
⌀6–20 · L 34–112 mm
9 çeşit

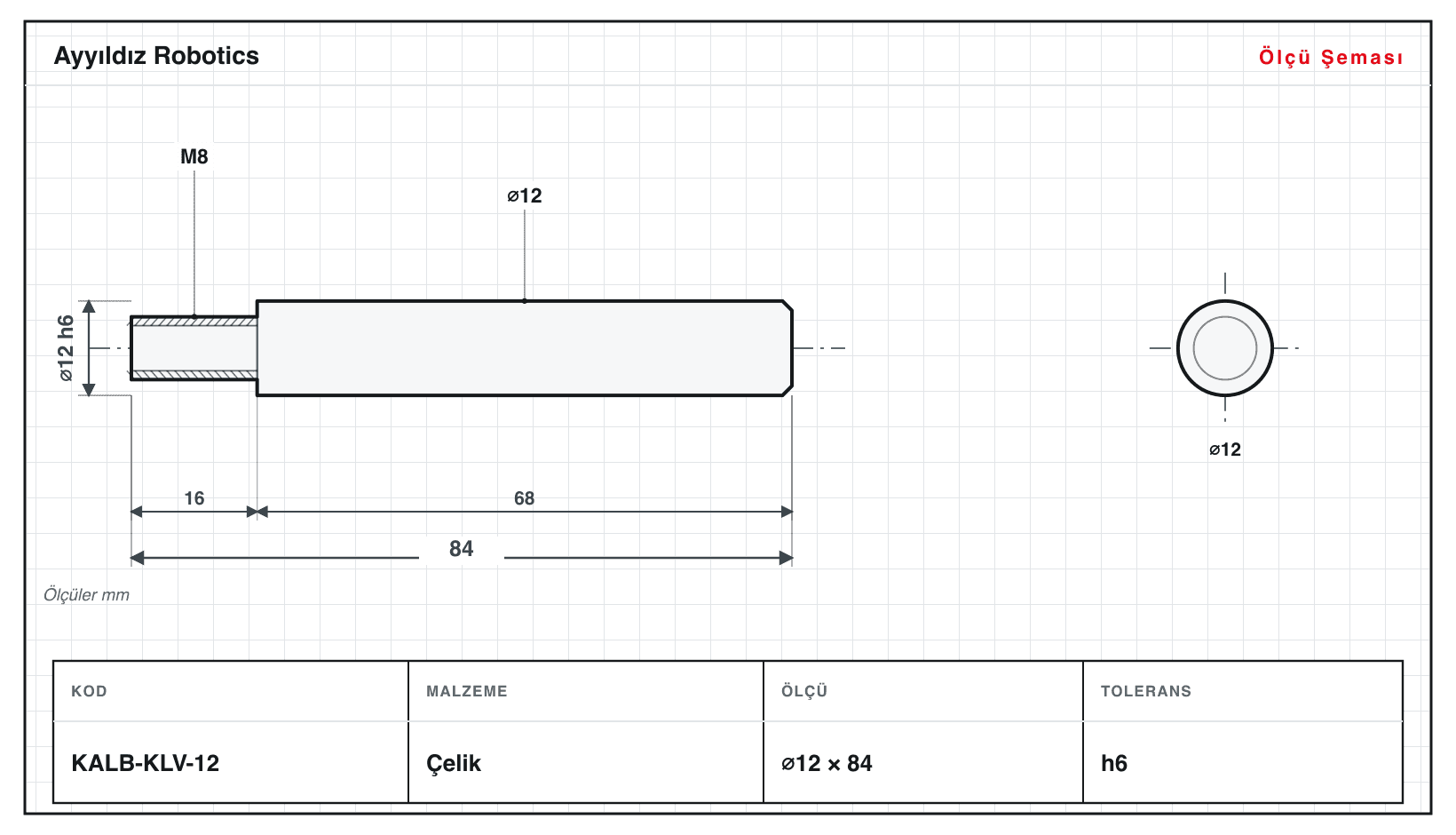

Vidalı Kılavuz Kolonu
Bir ucu dişli, plakaya vidalanan kademeli kılavuz kolonu.
⌀4–20 · L 36–124 mm
10 çeşit

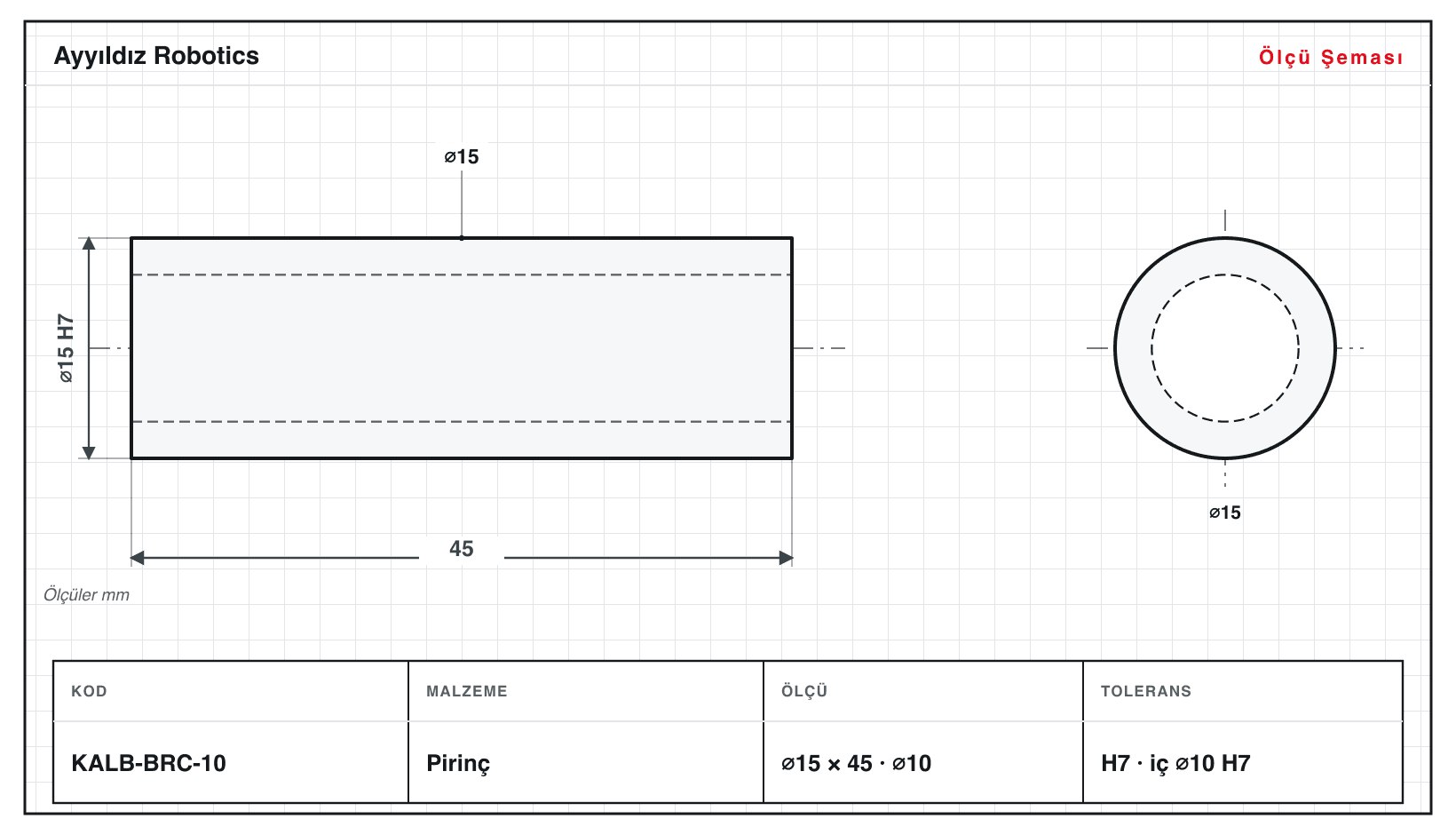

Kılavuz Burcu
Kolon üzerinde kayan içi delikli kılavuz burcu.
⌀8–20 · L 25–60 mm
10 çeşit

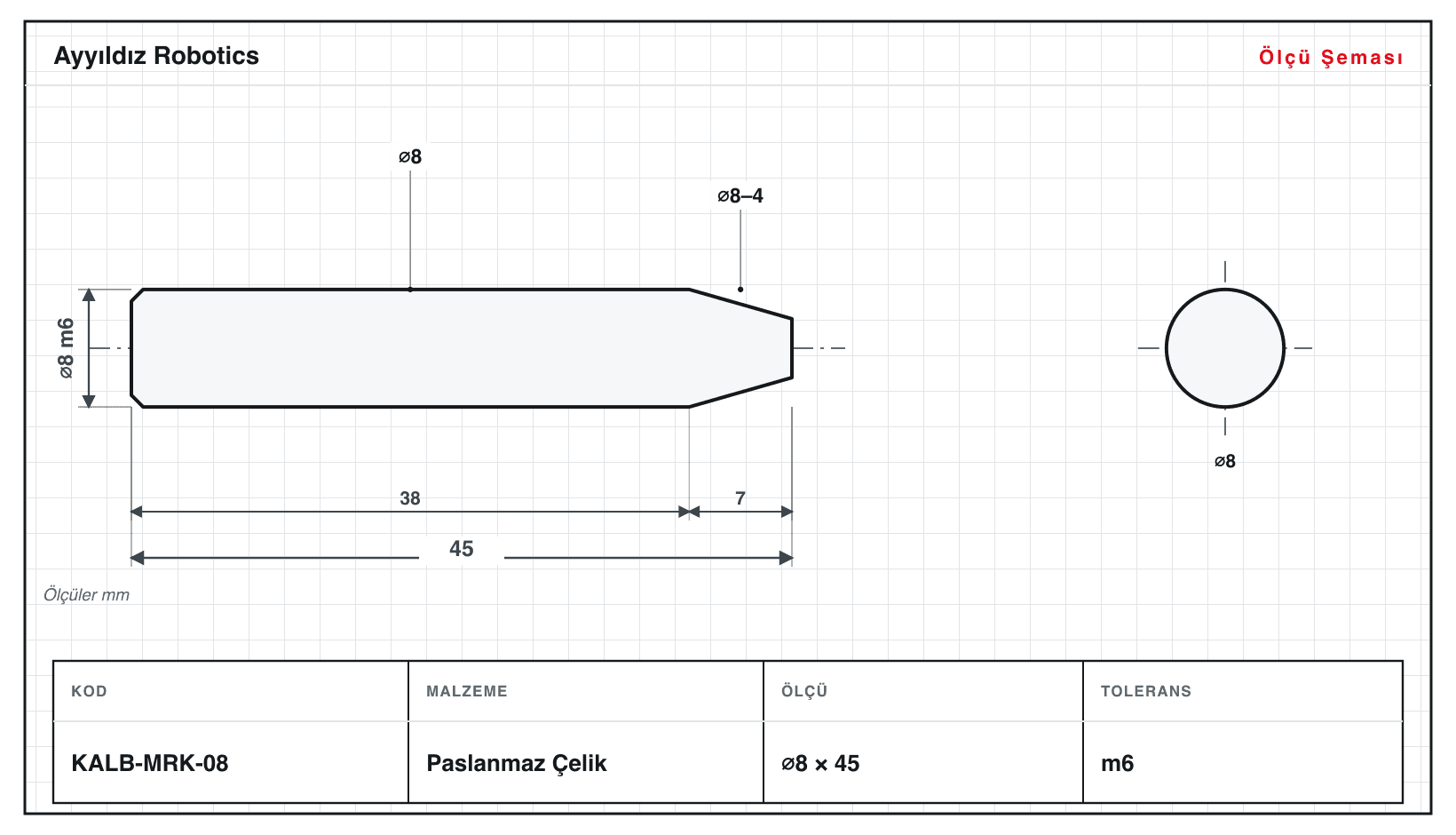

Merkezleme Pimi
İki plakayı hassas konumlayan konik uçlu merkezleme pimi.
⌀3–16 · L 23–77 mm
9 çeşit

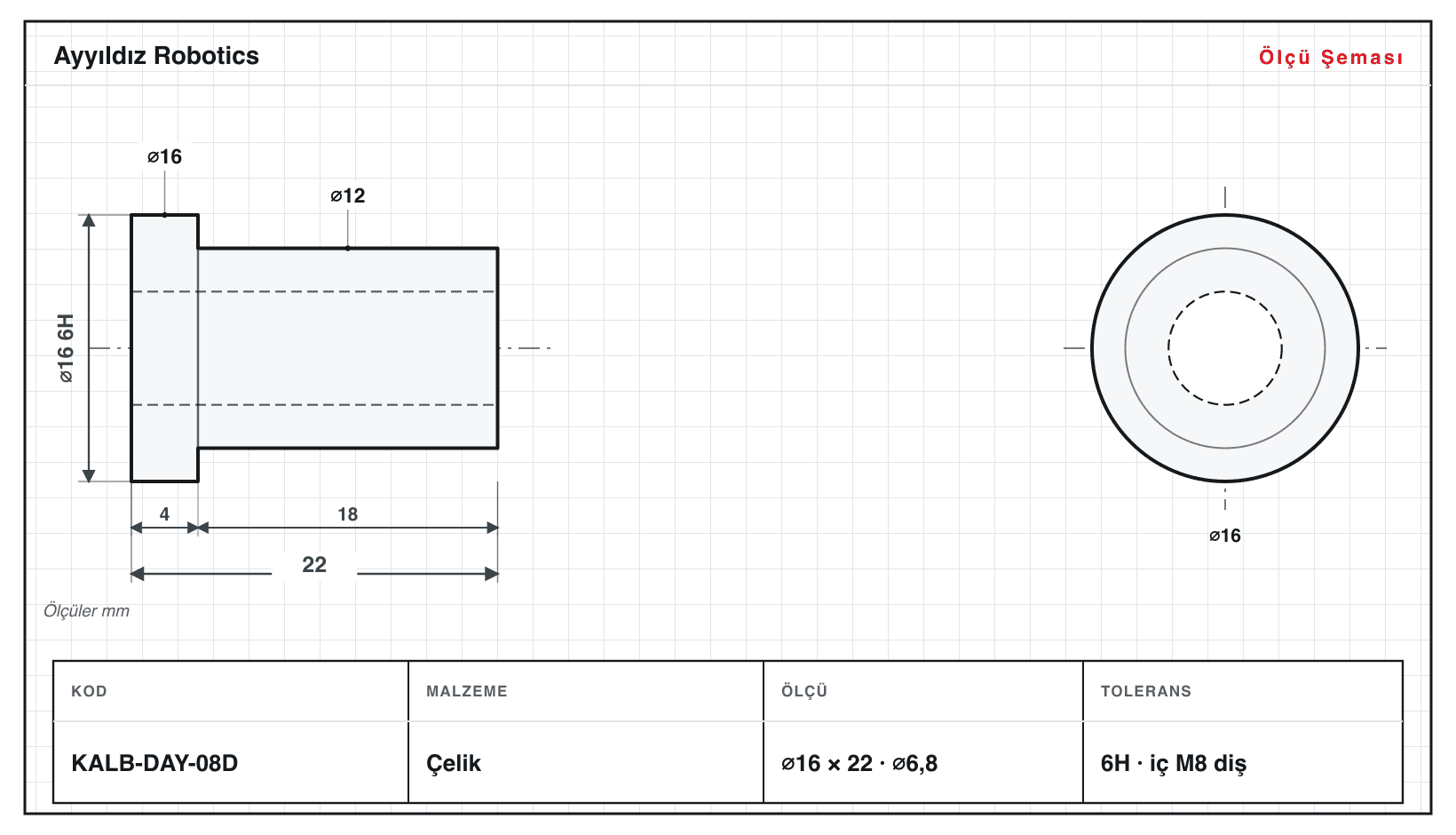

Dayama Burcu
Strok sınırlayan flanşlı içi delikli dayama burcu.
⌀10–20 · L 15–36 mm
9 çeşit

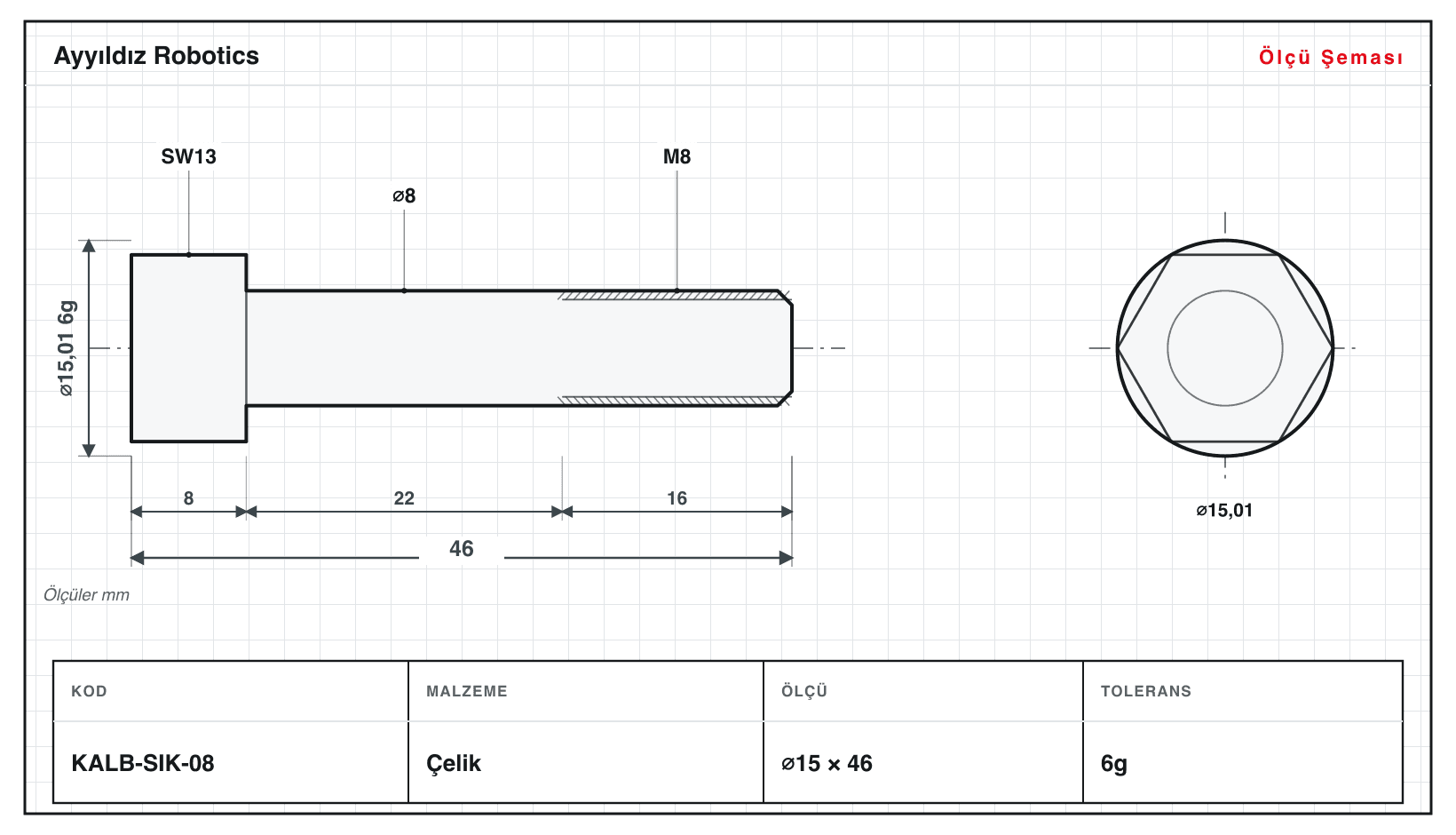

Sıkma Pimi
Altıgen başlı, dişli gövdeli kalıp sıkma pimi.
⌀8,1–19,6 · L 28–73 mm
9 çeşit

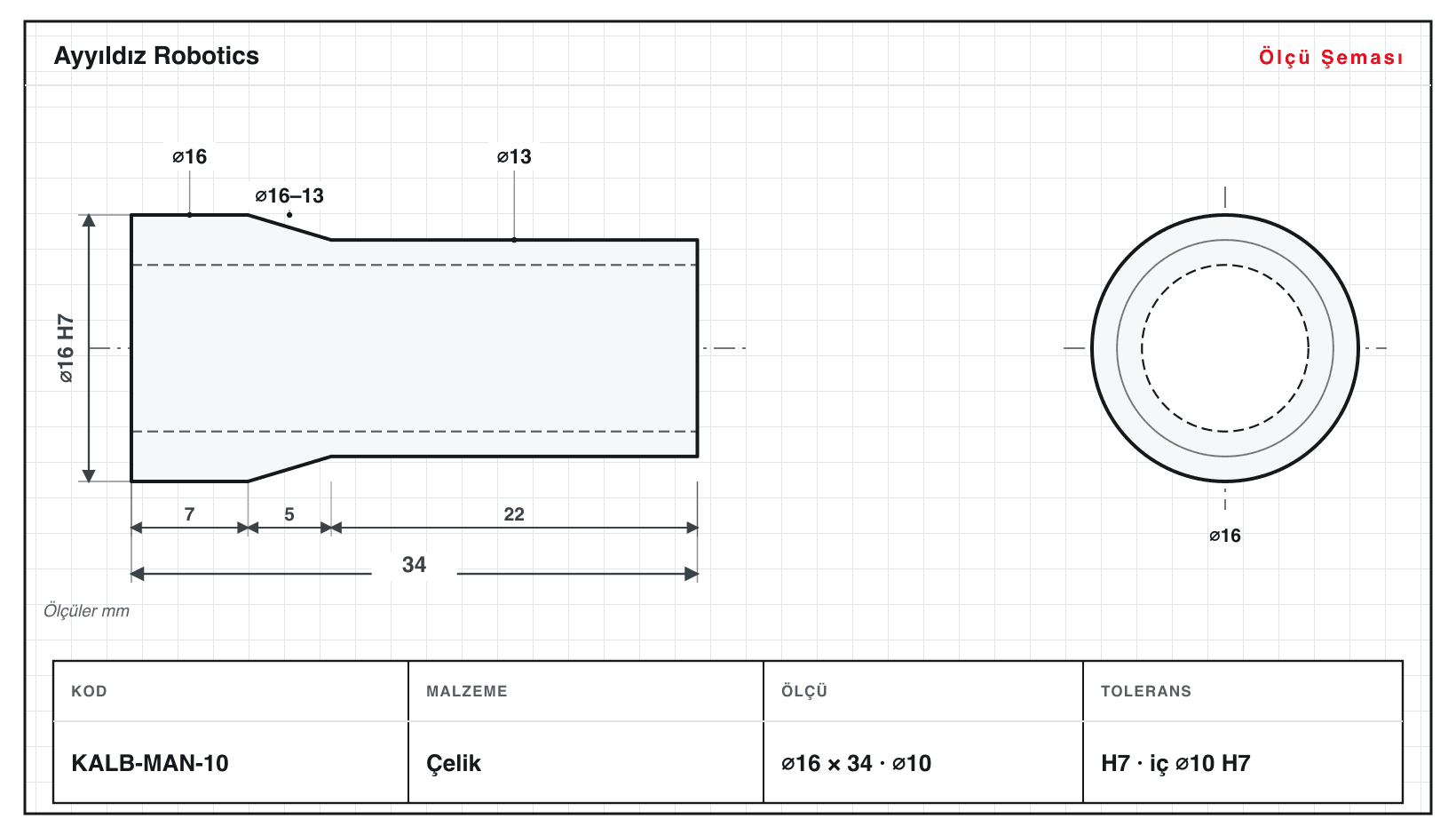

Merkezleme Manşonu
Konik ağızlı, içi delikli plaka merkezleme manşonu.
⌀8–20 · L 18–46 mm
8 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınKalıp elemanları; plastik enjeksiyon, sac metal ve döküm kalıplarının hareketli ve konumlandırıcı iç aksamını oluşturan hassas tornalama parçalarıdır. Bu kategori 15 aile ve 134 çeşitten oluşur: düz, nitrürlü ve omuzlu ejektör pimleri, kovanlı ejektör, geri itici ve açılı itici pimler, dişli başlı ve altıgen iticiler, kılavuz kolonu ile vidalı kılavuz kolonu, kılavuz burcu, merkezleme pimi, dayama burcu, sıkma pimi ve merkezleme manşonu. Malzeme olarak takım/soğuk iş çeliği, paslanmaz çelik, pirinç ve alüminyum işleriz; ejektör pimlerinde yüzey sertliği ve aşınma direnci için nitrürleme uygulanabilir. Çalışan yüzeylerde h6, yatak deliklerinde H7 geçme sınıfları, kritik çaplarda ±0,01 mm hedeflenir. Tüm imalat Goodway SW-20 kayar otomat tezgahında ⌀1–20 mm çap aralığında yapılır; kısa toleransta seri ve tek parça üretime uygundur. Katalogdaki 134 standart çeşidin yanında teknik resim veya numunenize göre özel ölçü üretiriz. Süreç: resim/örnek gönderin, teklifimizi alın (fiyatlandırma teklif usulüdür).
Buranın belirleyici parçası KALA-NEP-02, L/D 12,3 — kayar otomatın asıl yapmak için var olduğu incelik. 134 varyantın boyu 15–150 mm arasında; en uzunu KALA-SEP-09 (150 mm) ve o da 207 mm'lik tek bağlama sınırının içinde. İşlemler: 36× diş çekme, 17× altıgen ağız frezeleme, 36× eksenel delik, 25× konik tornalama, 10× tırtıl.
134 varyantın 113 tanesi bir DIN veya ISO standardına atıf yapıyor; kullanılan tolerans sınıfları 6H, 6g, H7, g6, h6, h7, m6.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Ejektör pimlerini Goodway SW-20 kayar otomatta çubuk malzemeden tek operasyonda işleriz. Çalışan gövde çapını tipik h6 geçme ile bitiririz, kritik çaplarda ±0,01 mm hedeflenir; baş/omuz geçişlerini teknik resme göre kademelendiririz. İstenirse aşınma direnci için nitrürleme uygulanır.
Takım ve soğuk iş çeliği, paslanmaz çelik, pirinç ve alüminyum ile çalışıyoruz. Seçim parçanın görevine bağlıdır: ejektör ve itici pimlerde sert/nitrürlenebilir çelik, korozyon istenen yerlerde paslanmaz, sürtünmesiz kılavuzlamada pirinç öneririz.
Evet. 134 standart çeşidin dışında, teknik resminize veya numunenize göre özel çap, boy ve baş formunda üretim yaparız. SW-20 tavanı ⌀1–20 mm olduğu için bu aralıktaki her ölçü mantıklıdır; daha büyük çaplar için bize danışın.
Katı bir minimum dayatmıyoruz; hem tek parça/prototip hem de seri talepleri karşılıyoruz. Çap, malzeme, tolerans ve adet bir arada değerlendirilip teklif oluşturulur — fiyatlandırma teklif usulüdür, sitede sabit liste fiyatı yoktur.
Teknik resmi veya numuneyi WhatsApp ya da e-posta ile gönderin; çap, malzeme, tolerans ve adede göre teklif ve termin süresini iletelim. 2009'dan bu yana Düzce'de üretim yapıyor, yurt içi ve ihracat sevkiyatı sağlıyoruz.
