Mil & Şaft İmalatı — CNC Kayar Otomatta Hassas Şaft Üretimi
⌀1–20 mm mil ve şaft imalatı: düz, kademeli, konik uçlu, tırtıllı, encoder ve motor milleri. 16 aile, 161 çeşit + özel ölçü. Teklif usulü.
Parça Aileleri
Düz Mil DM
Tek çaplı, düz silindirik mil; her iki ucu pahlı.
⌀3–20 · L 20–100 mm
11 çeşit

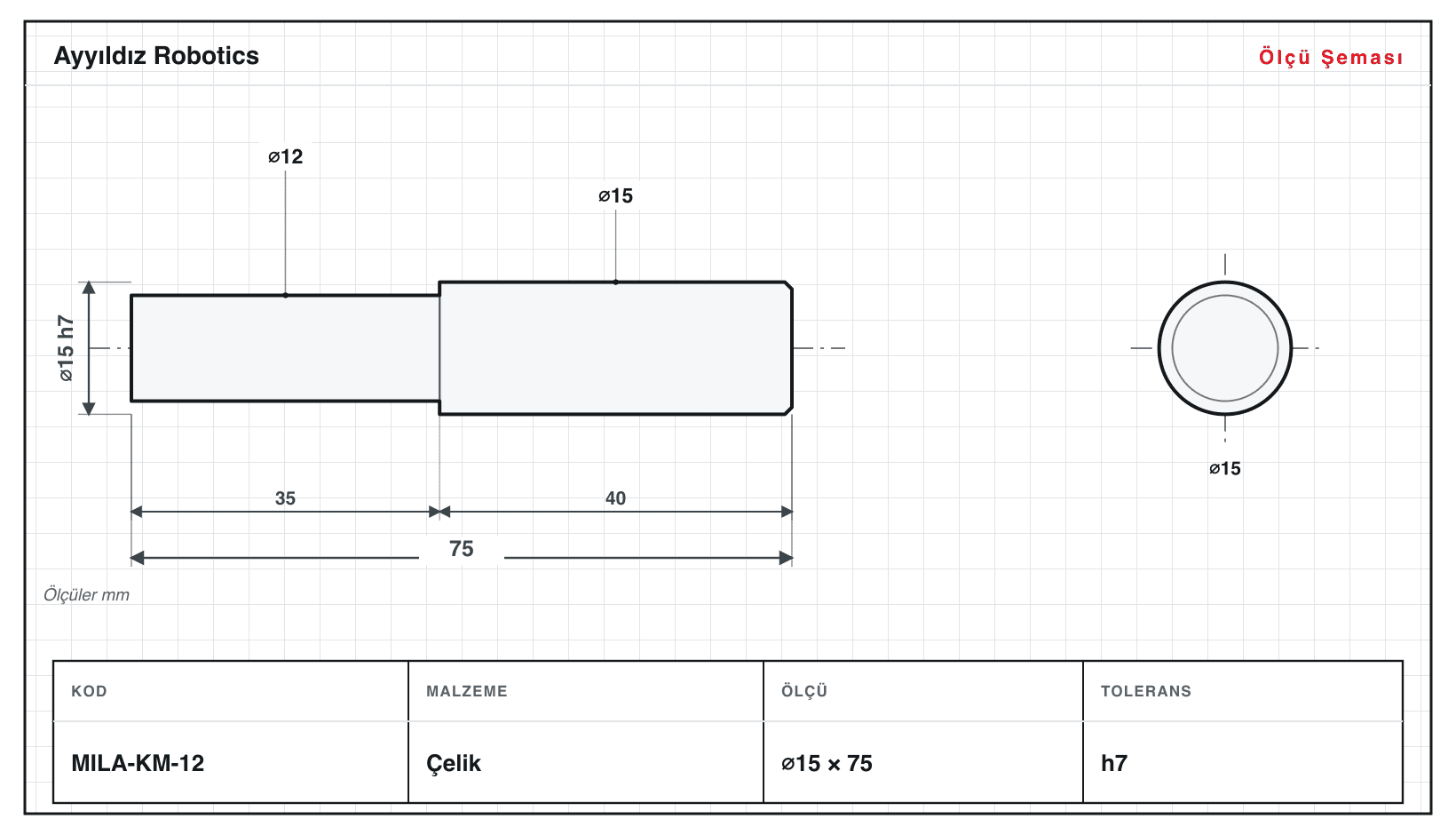

Tek Kademeli Mil
İki çaplı tek kademeli mil; omuzlu geçiş ile.
⌀6–20 · L 35–115 mm
10 çeşit

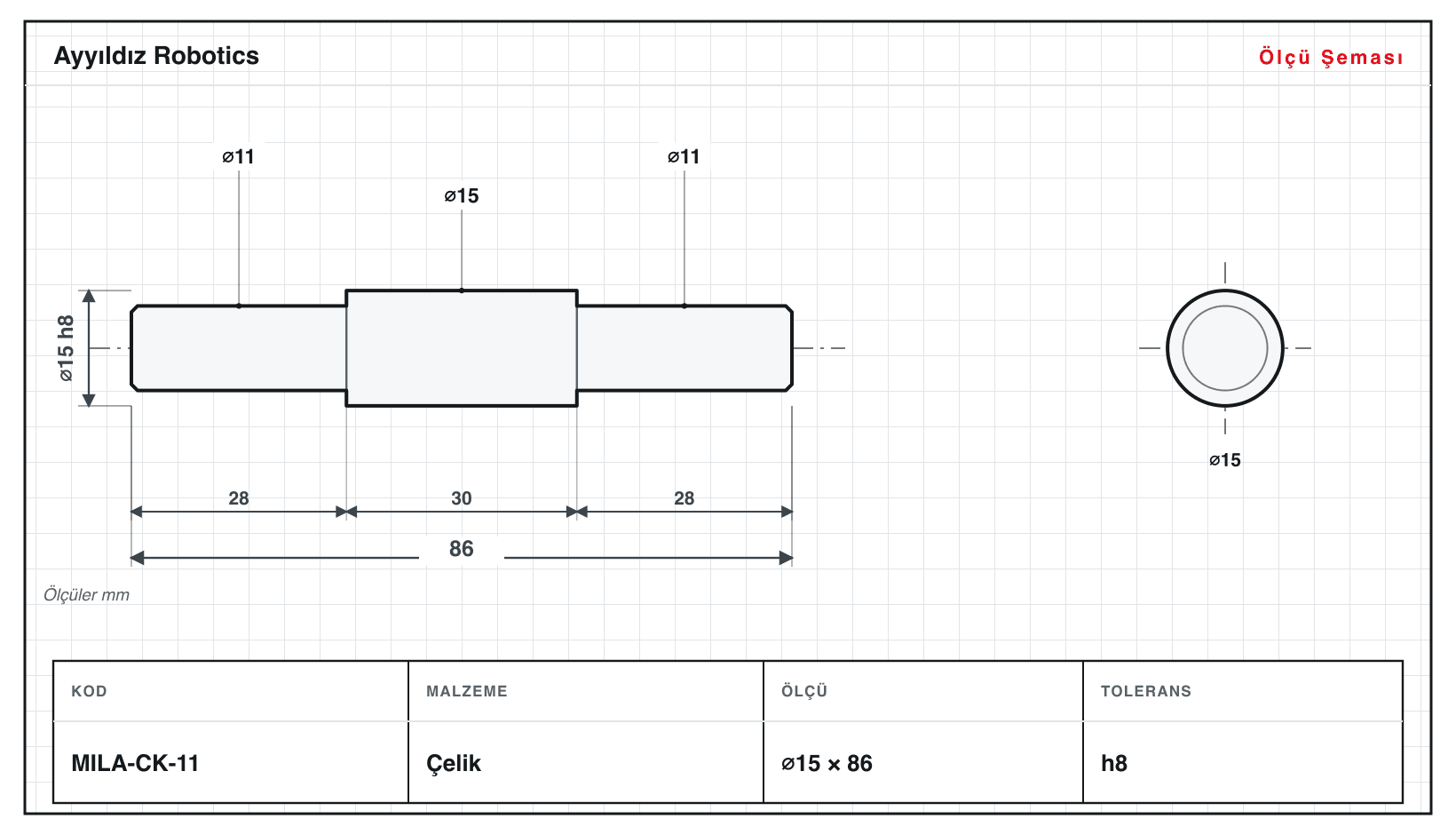

Çift Kademeli Mil CK
Üç çaplı simetrik çift kademeli mil; orta göbek büyük.
⌀7–20 · L 40–112 mm
10 çeşit

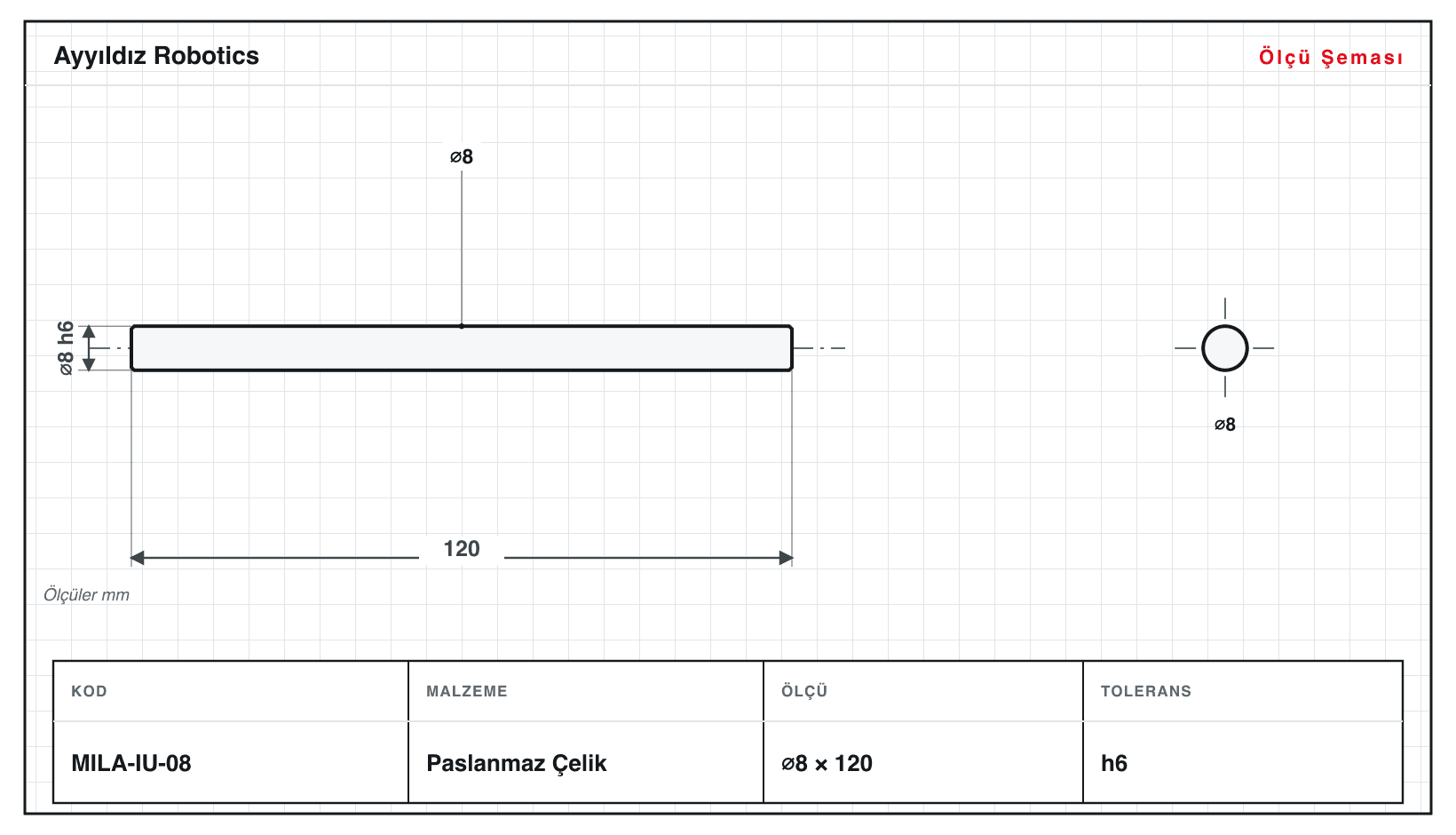

İnce Uzun Şaft IU
Yüksek boy/çap oranlı ince uzun düz şaft; kılavuz burçlu işleme.
⌀3–12 · L 45–150 mm
10 çeşit

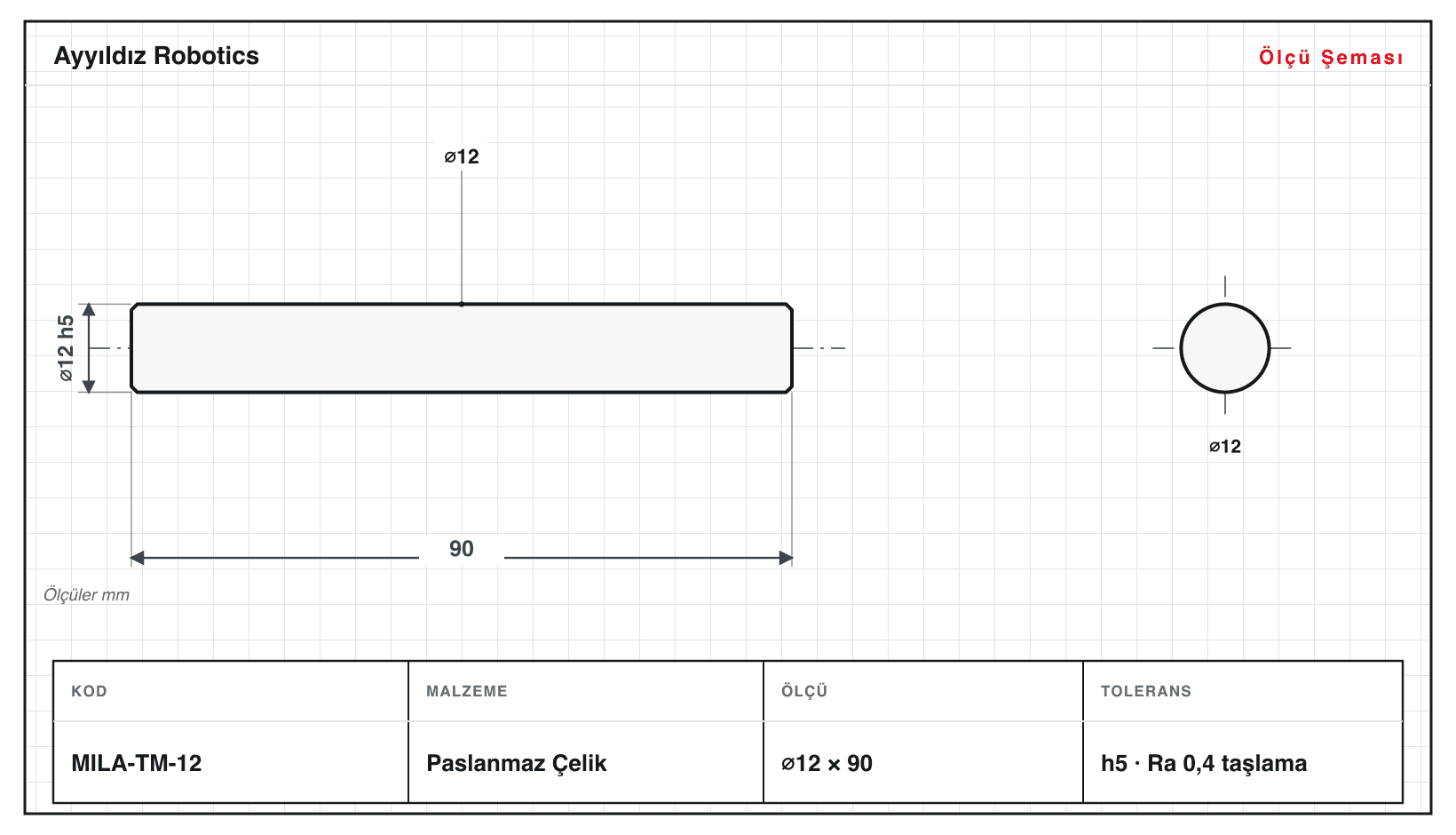

Taşlanmış Mil TM
Hassas taşlama toleranslı, yüzey kaliteli düz kılavuz mili.
⌀4–20 · L 40–130 mm
10 çeşit

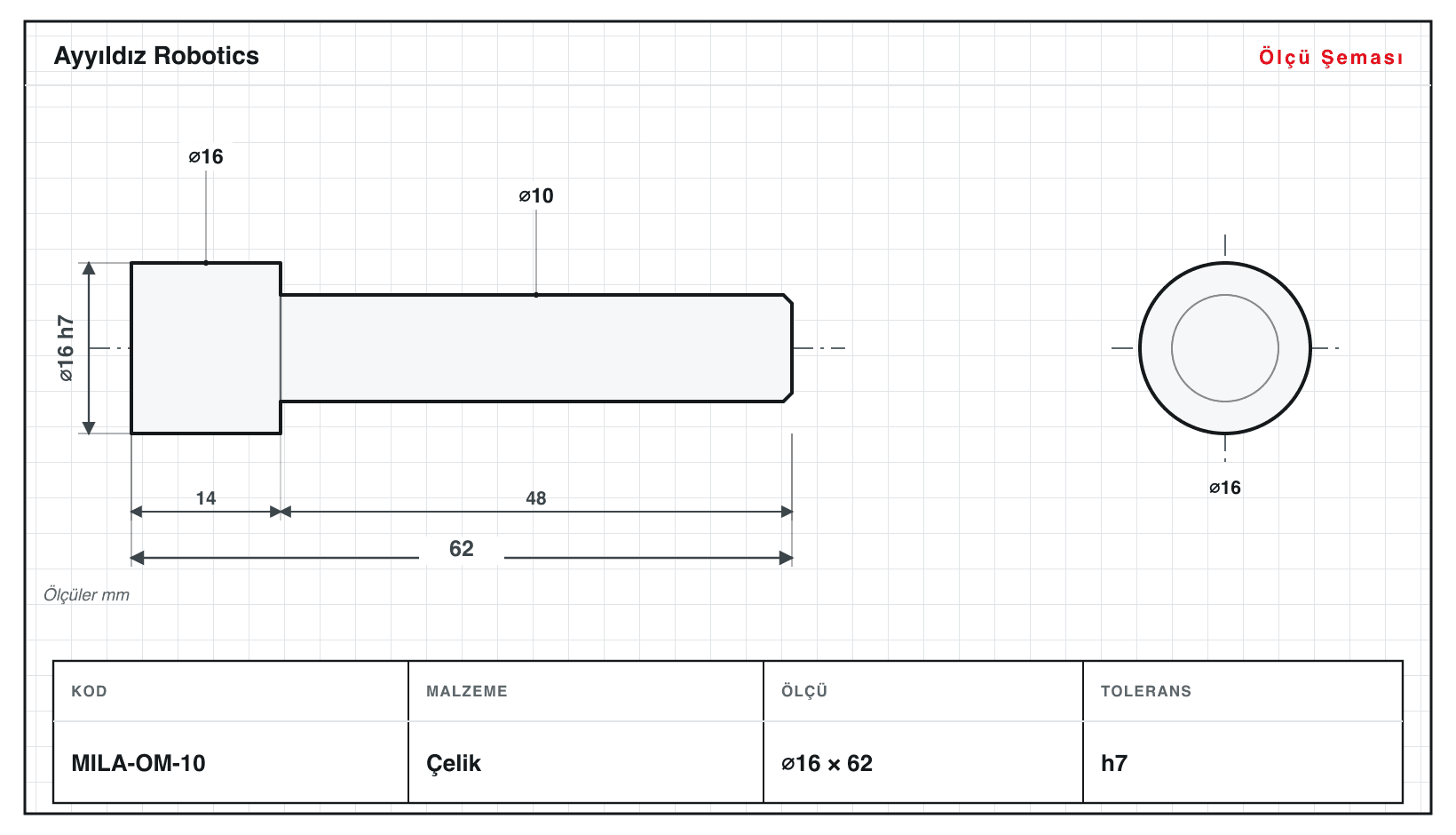

Omuzlu Mil OM
Kalın omuz göbeği ile ince pim çıkışlı yataklama mili.
⌀8–20 · L 30–88 mm
10 çeşit

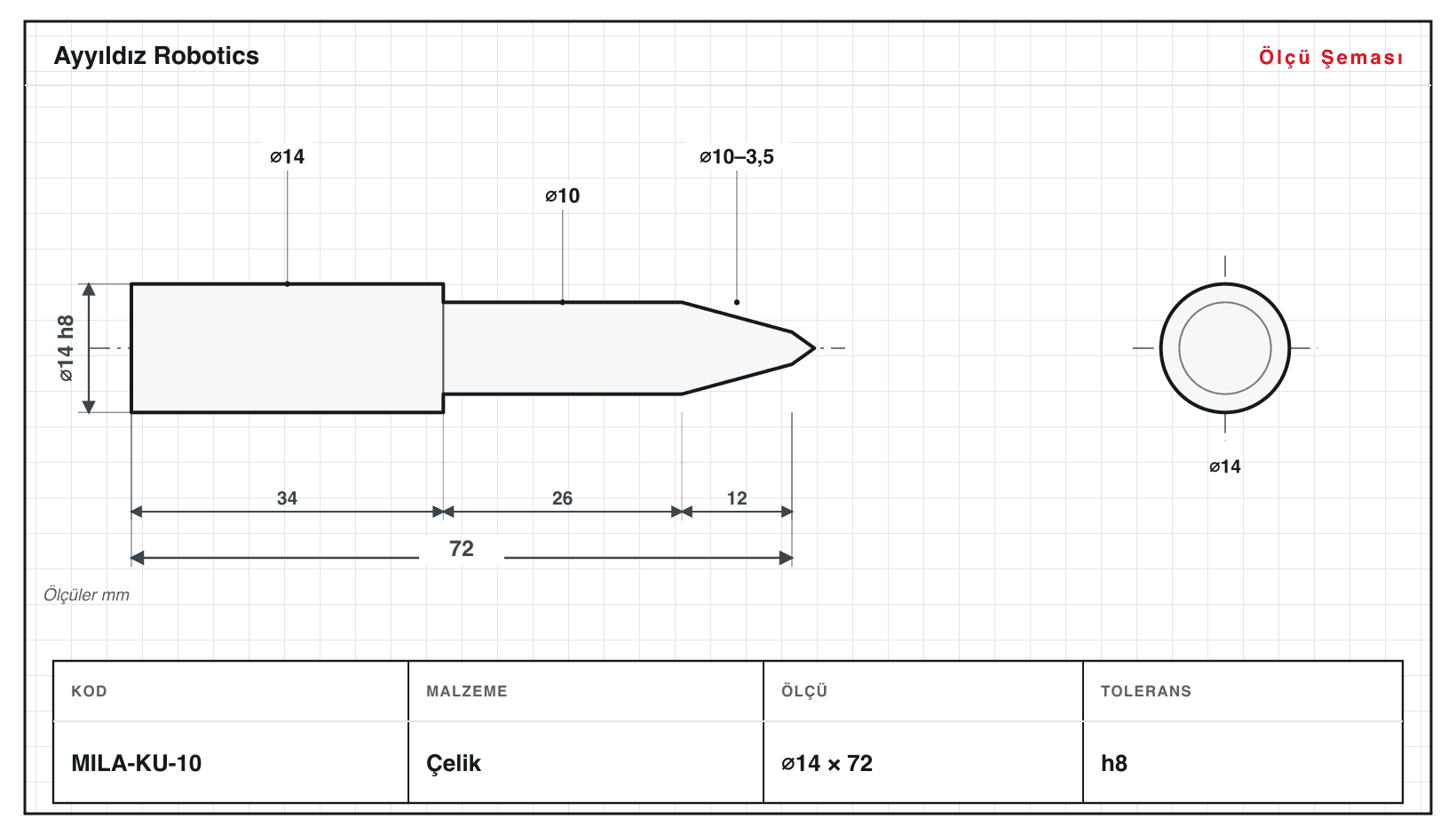

Konik Uçlu Kademeli Mil KU
Kademeli gövdeli, uç kısmı konik daralan merkezleme mili.
⌀6–20 · L 40–100 mm
10 çeşit

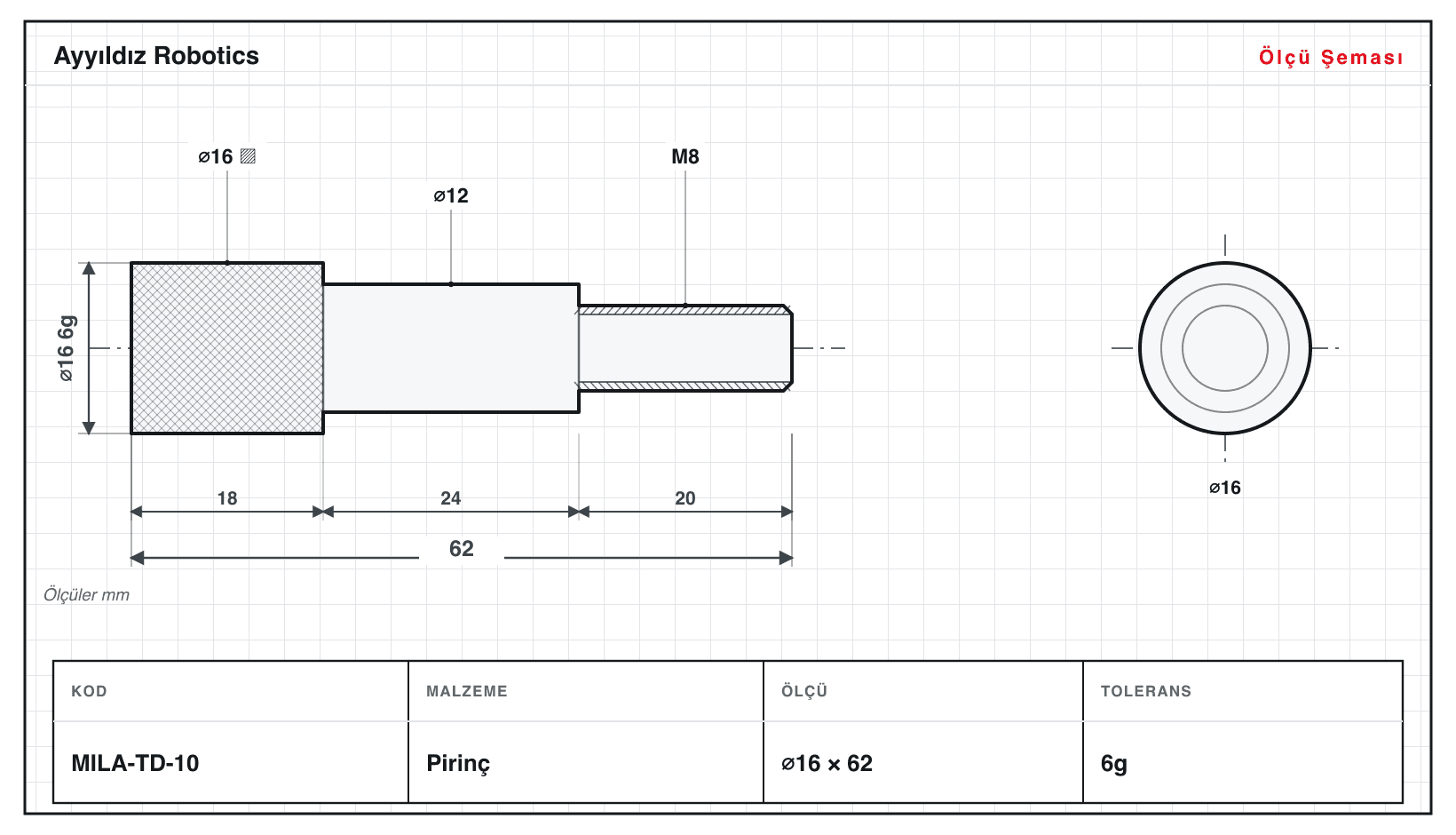

Tırtıllı Dişli Mil TD
Kademeli gövde, tırtıllı tutamak ve uçta metrik diş ile ayar mili.
⌀8–20 · L 34–82 mm
10 çeşit

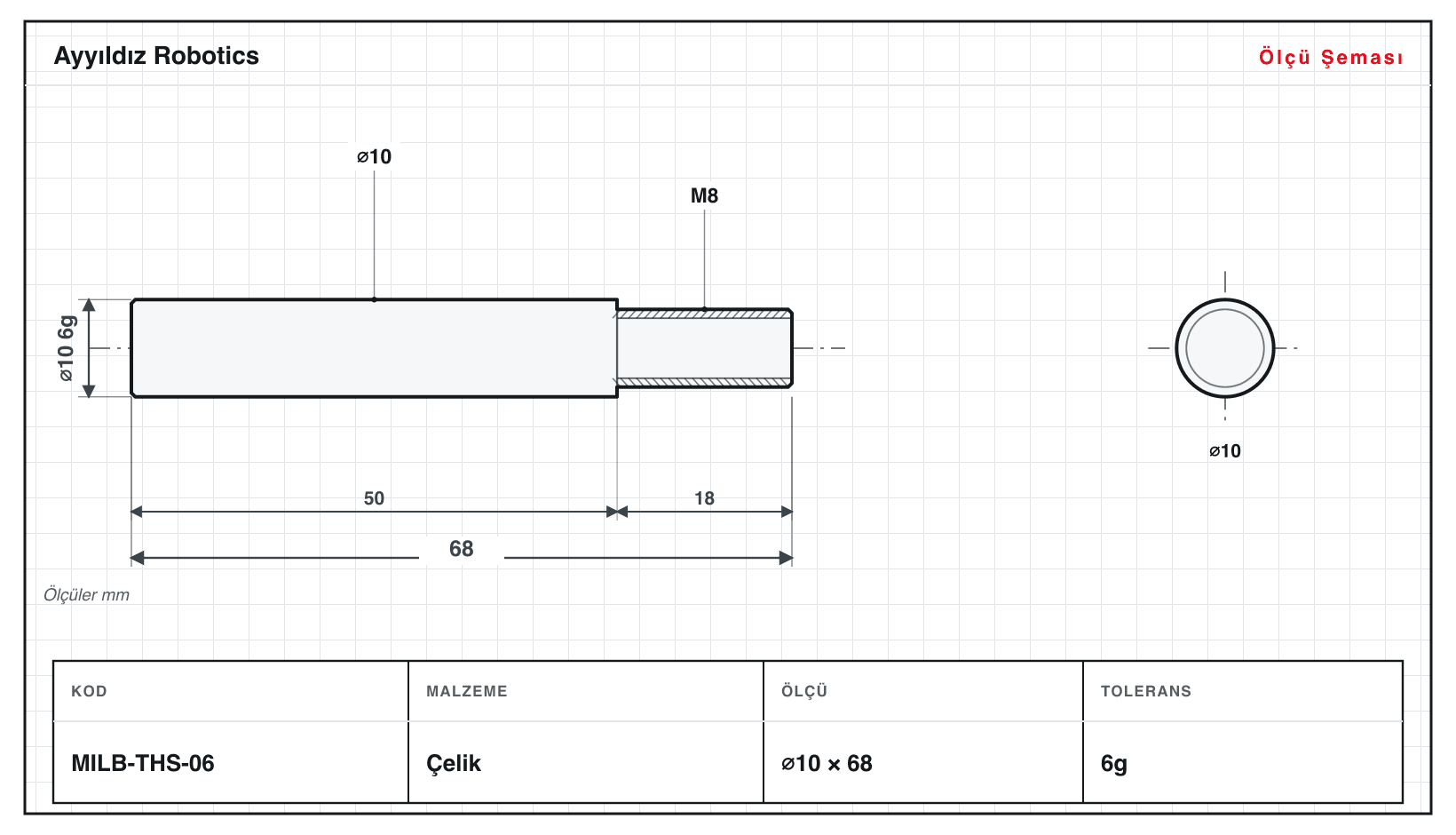

Dişli Uçlu Mil
Bir ucu vidalı bağlantı için metrik dişli, gövdesi düz silindirik fonksiyonel mil.
⌀5–14 · L 28–82 mm
10 çeşit

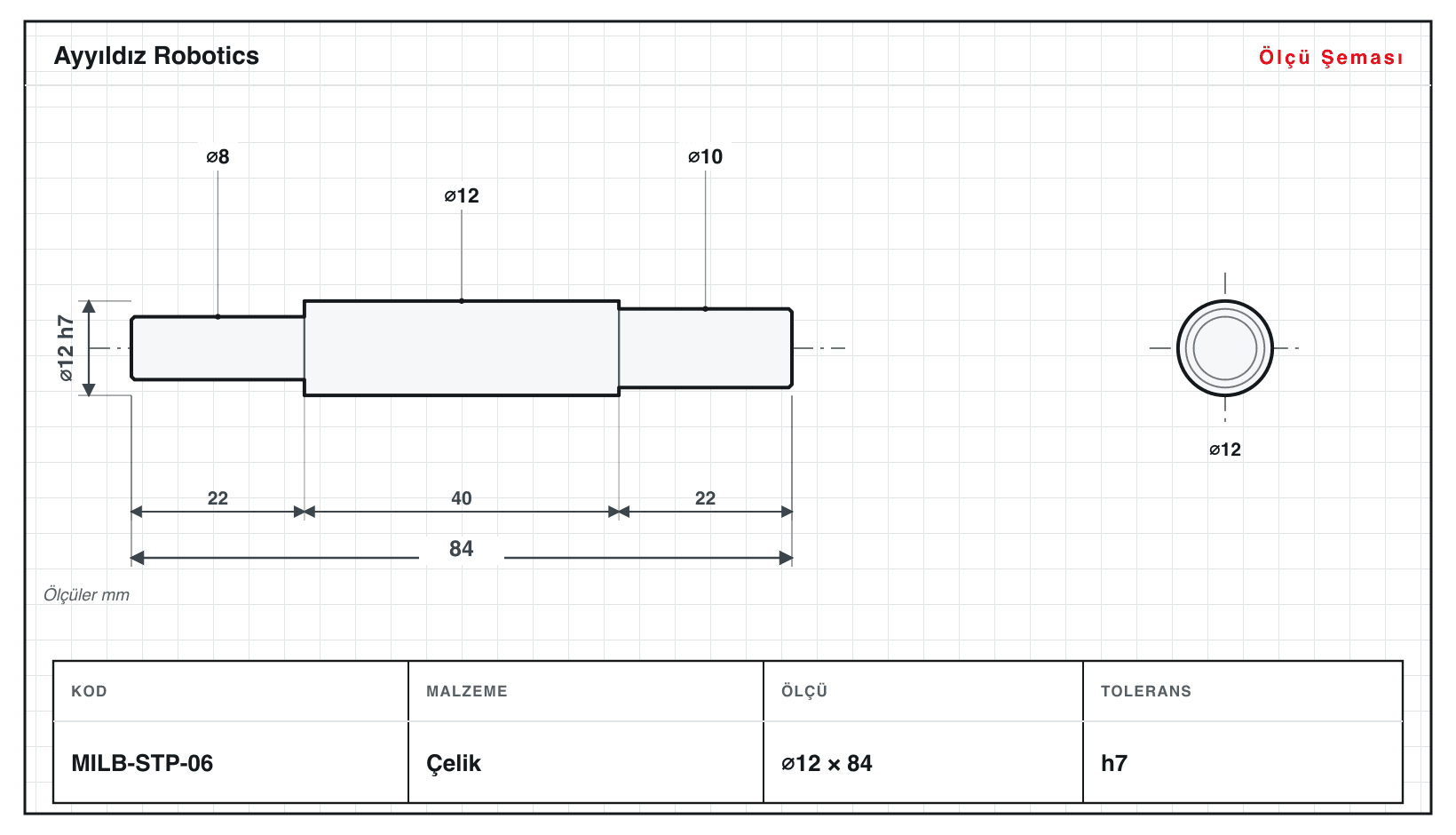

Kademeli Yataklama Mili
Farklı çaplarda ardışık silindirik kademelerden oluşan yataklama ve konumlandırma mili.
⌀6–18 · L 44–110 mm
10 çeşit

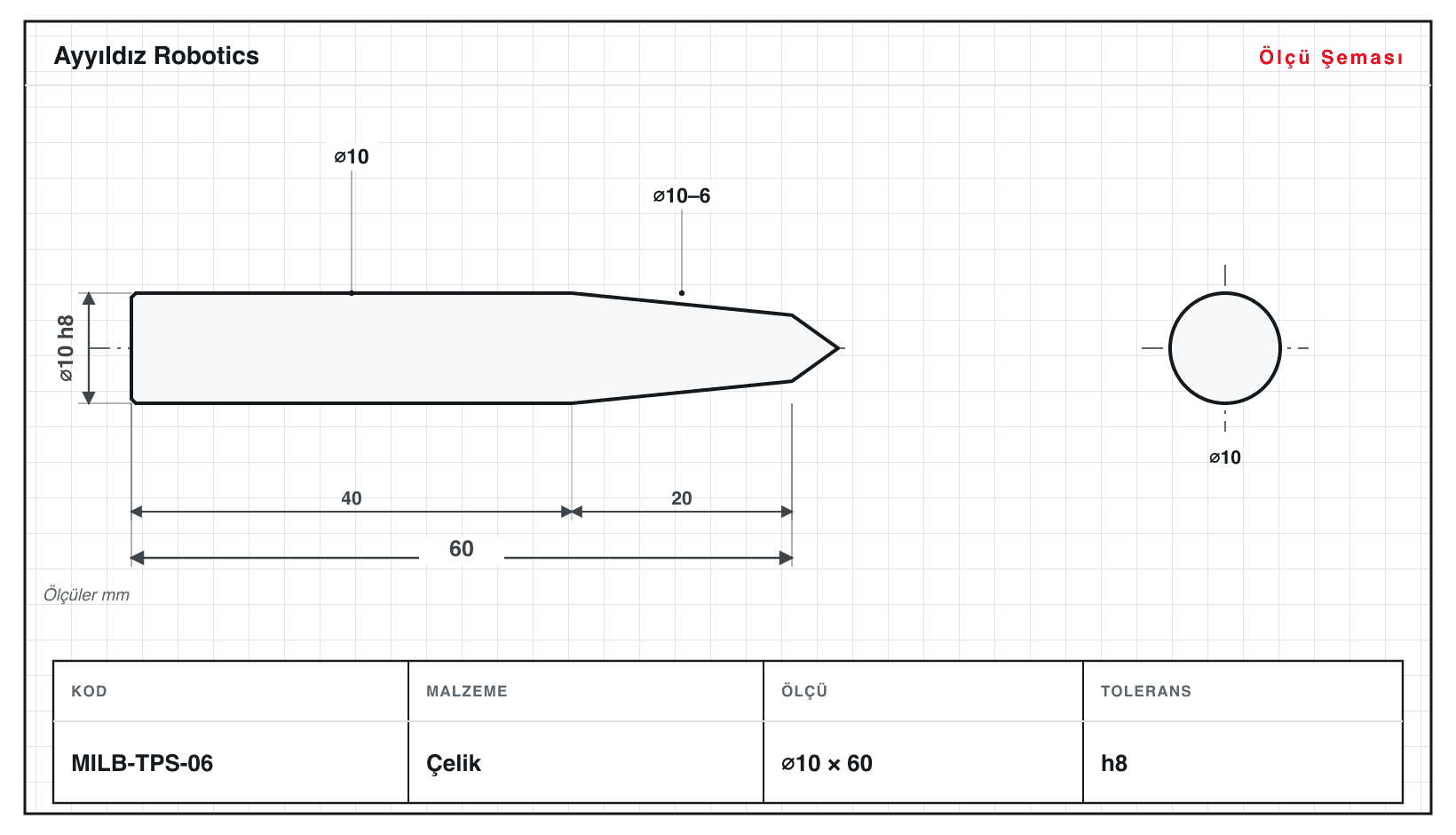

Konik Uçlu Mil
Merkezleme ve preslemeli geçme için bir ucu koniğe daralan fonksiyonel mil.
⌀5–16 · L 30–81 mm
10 çeşit

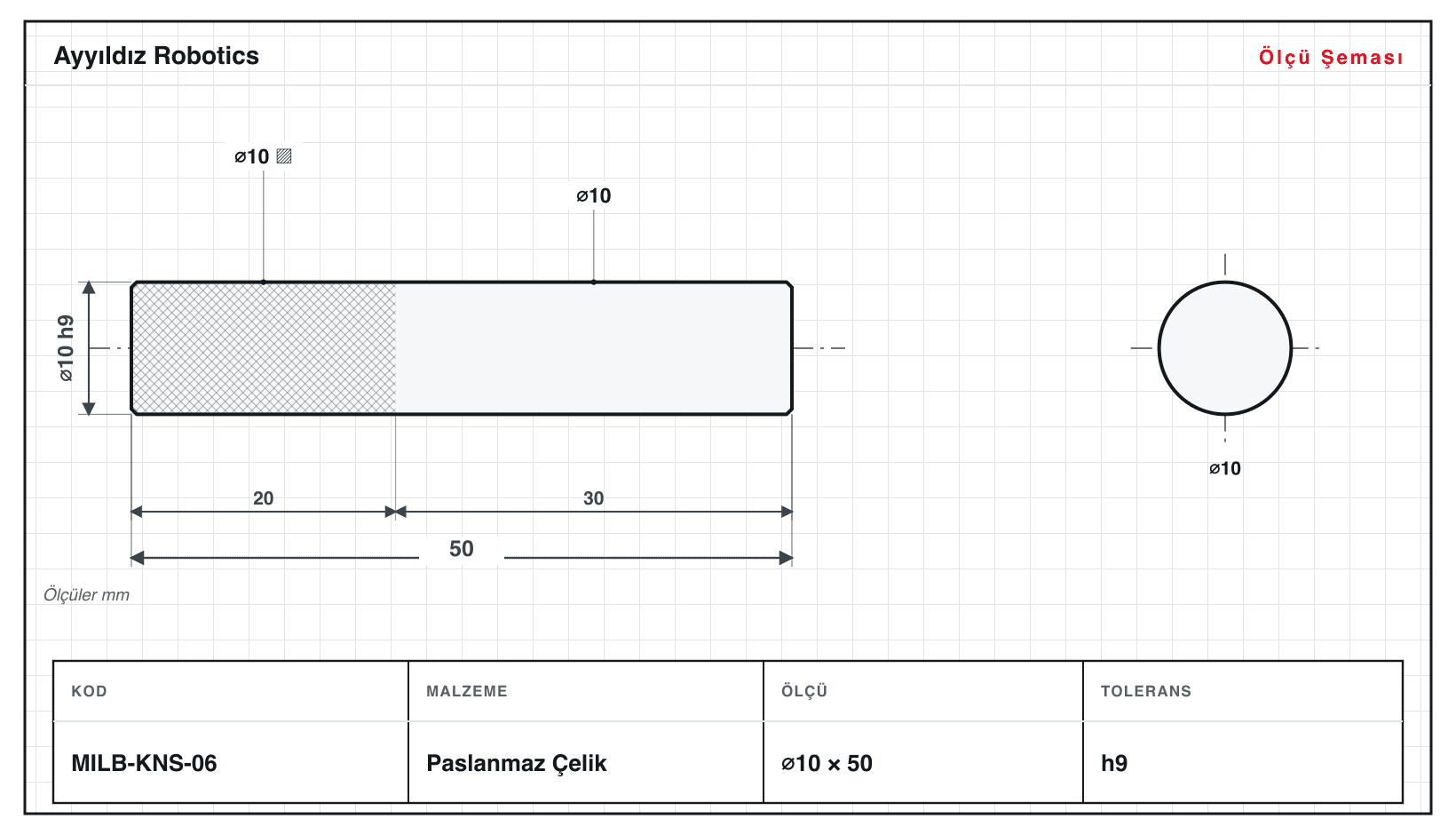

Tırtıllı Mil
Kavrama veya preslemeli tutuş için gövdesinde tırtıl bölge bulunan fonksiyonel mil.
⌀5–16 · L 27–75 mm
10 çeşit

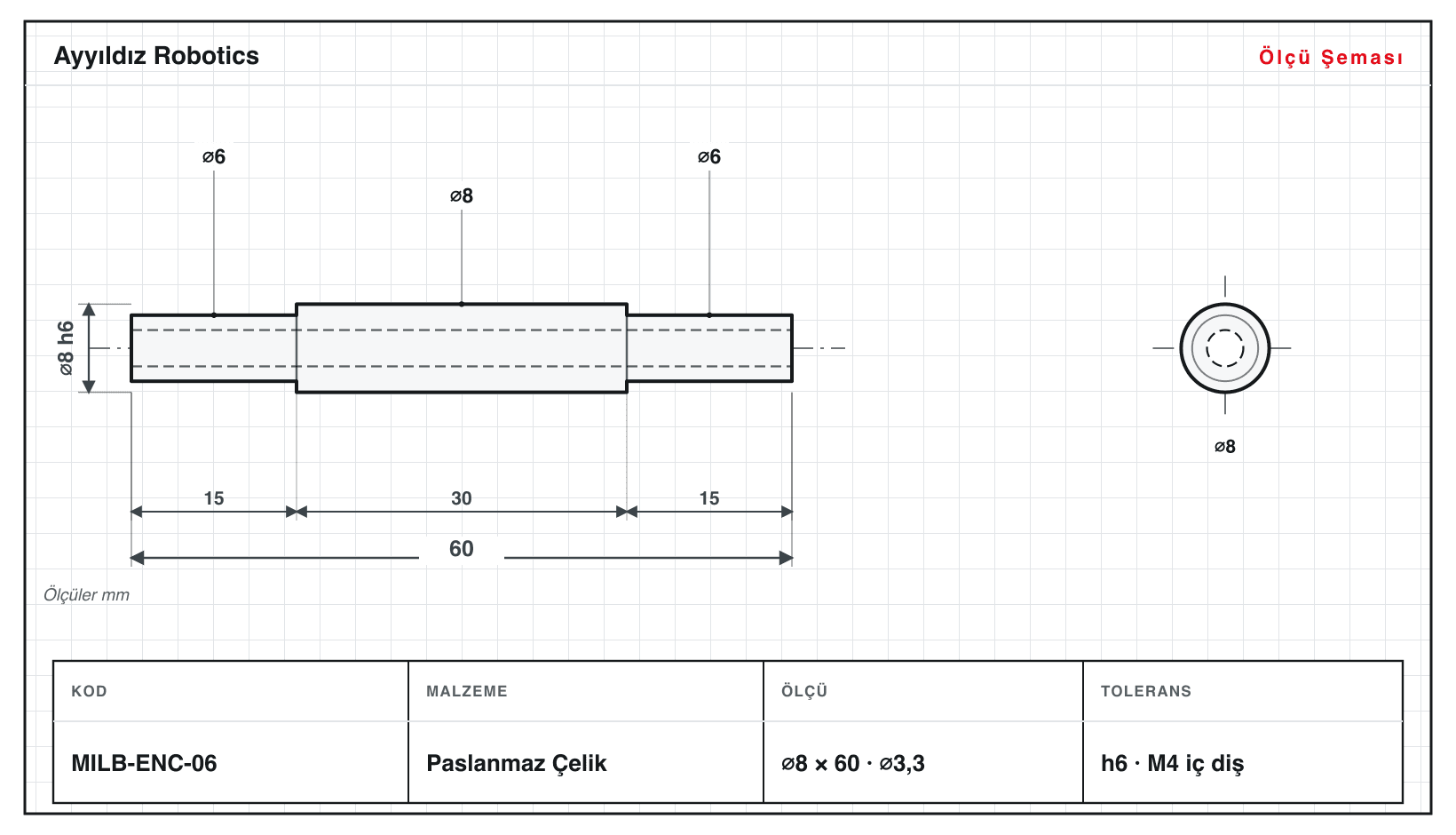

Encoder Mili
Enkoder disk ve rulman oturması için ince toleranslı kademeli hassas mil.
⌀4–14 · L 42–95 mm
10 çeşit

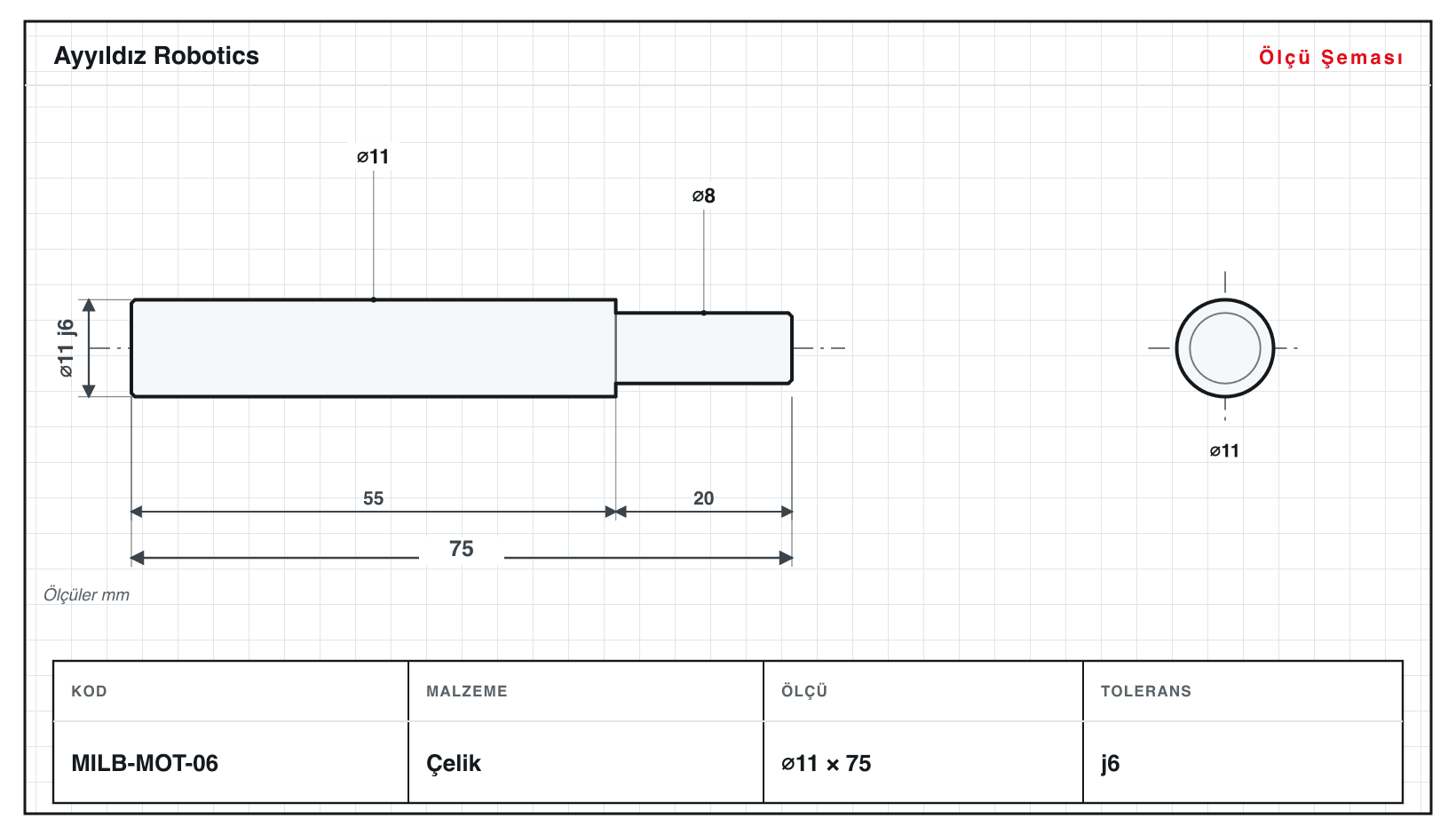

Motor Mili
Bir ucu dişli/kademeli tahrik ucu taşıyan, kavramaya geçen motor çıkış mili.
⌀6–16 · L 42–103 mm
10 çeşit

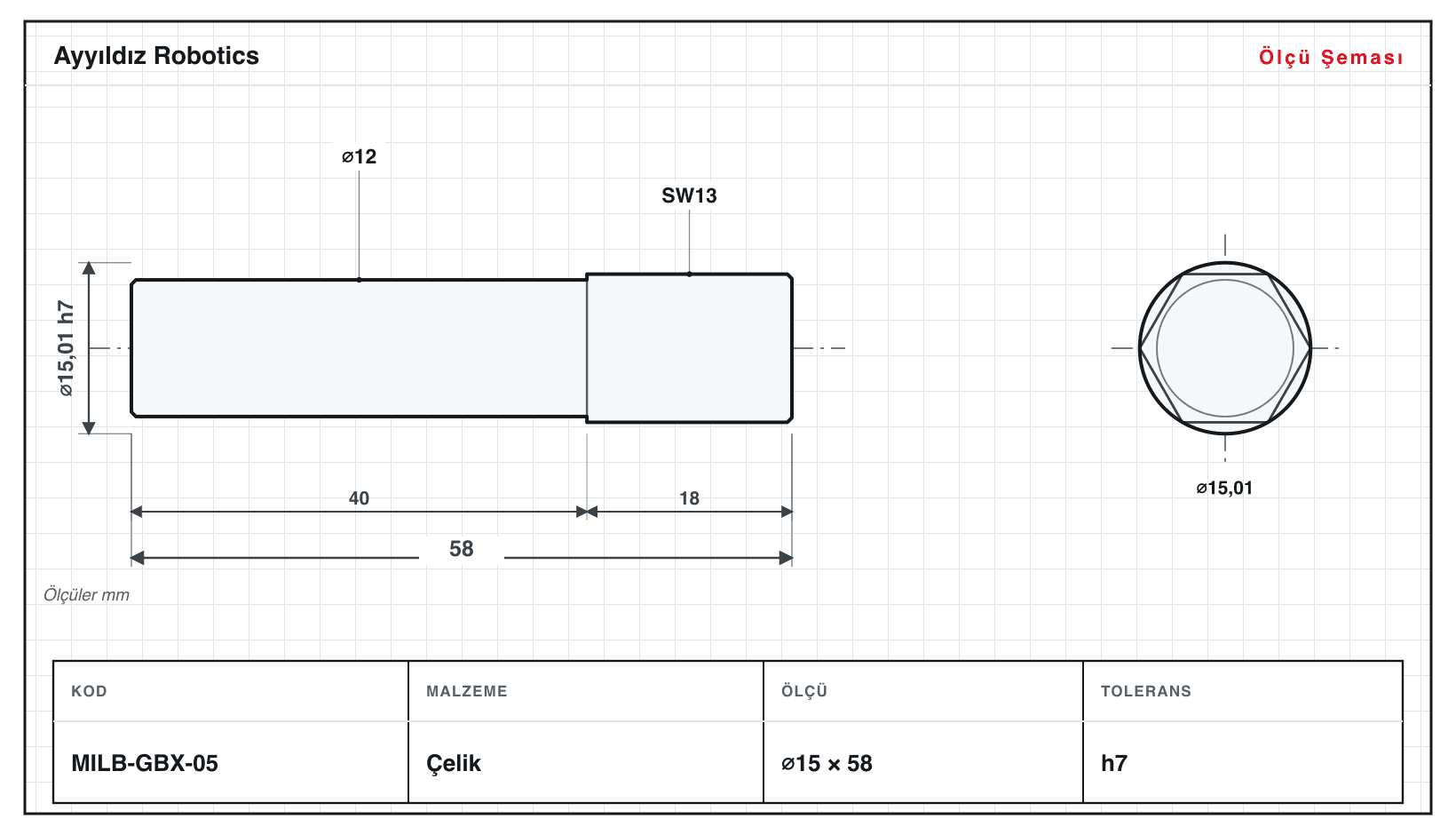

Redüktör Çıkış Mili
Kademeli gövdeli, altıgen veya dişli tork aktarma ucuyla redüktör çıkış mili.
⌀8,1–19,6 · L 37–80 mm
10 çeşit

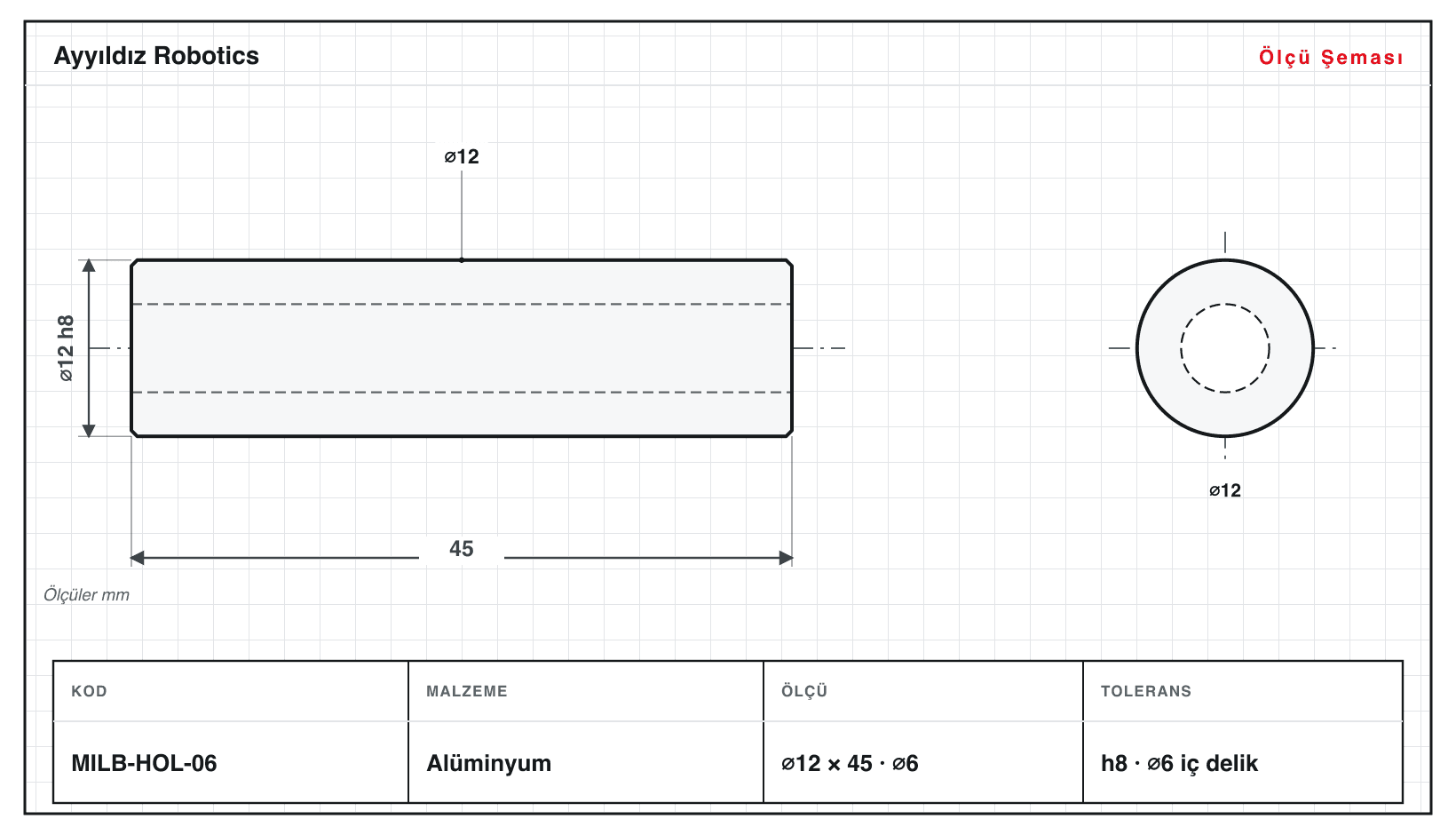

Kanallı/Delikli Mil
İçten delikli veya boyunca kademe kanalı taşıyan hafifletilmiş fonksiyonel tahrik mili.
⌀6–16 · L 30–85 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınMiller ve şaftlar, dönme hareketini ve torku ileten, üzerine rulman, dişli, kasnak veya kaplin oturan silindirik makine elemanlarıdır; motor, redüktör, encoder, pompa, tekstil ve otomasyon makinelerinde taşıyıcı eksen görevi görür. Bu kategoride 16 aile ve 161 çeşit parça bulunur: Düz Mil (DM), Kademeli Mil (KM), Çift Kademeli Mil (CK), İnce Uzun Şaft (IU), Taşlanmış Mil (TM), Omuzlu Mil (OM), Konik Uçlu Kademeli Mil (KU), Tırtıllı Dişli Mil (TD), dişli uçlu, encoder, motor ve redüktör çıkış milleri ile kanallı/delikli tipler. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işleriz. Kritik çaplar rulman yatağı için h6, geçmeler için H7 gibi ISO tolerans sınıflarında; kritik çaplarda ±0,01 mm hedeflenir. Üretim, Goodway SW-20 CNC kayar otomatta ⌀1–20 mm çap aralığında yapılır; kılavuz burç sayesinde ince uzun şaftlarda dahi dar toleransları tutmak kolaylaşır. 161 kayıtlı çeşidin dışında teknik resim veya numuneye göre özel ölçü üretiriz. Teknik çiziminizi (PDF/DWG) iletin, teklifinizi çıkaralım.
Buranın belirleyici parçası MILA-IU-03, L/D 15 — kayar otomatın asıl yapmak için var olduğu incelik. 161 varyantın boyu 20–150 mm arasında; en uzunu MILA-IU-12 (150 mm) ve o da 207 mm'lik tek bağlama sınırının içinde. İşlemler: 26× diş çekme, 8× altıgen ağız frezeleme, 10× eksenel delik, 20× konik tornalama, 20× tırtıl.
161 varyantın 37 tanesi bir DIN veya ISO standardına atıf yapıyor; kullanılan tolerans sınıfları 6g, h5, h6, h7, h8, h9, j6.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Miller, Goodway SW-20 CNC kayar otomat (sliding head) tezgahında tek operasyonda tornalanır. Malzeme, kesim noktasına yakın bir kılavuz burçtan beslendiği için titreşim düşer ve ince uzun şaftlarda bile dar toleransları tutmak kolaylaşır. Kademe, omuz, konik uç, kanal, dişli uç ve tırtıl gibi özellikler aynı bağlamada işlenir; gerektiğinde rulman yatağı çapları taşlama ile bitirilir.
Çelik, paslanmaz çelik, pirinç ve alüminyum işliyoruz. Malzeme seçimi milin taşıyacağı yük, korozyon ortamı ve eşleştiği parçaya göre belirlenir; paslanmaz çelik nemli/gıda/medikal ortamlar için, pirinç ve alüminyum hafiflik ve işlenebilirlik gereken uygulamalar için tercih edilir. Teknik resimde malzeme belirtilmemişse uygulamaya göre öneri sunarız.
Rulman ve kasnak yatakları gibi kritik çapları h6, geçme delikleri H7 gibi ISO tolerans sınıflarında tutuyoruz; kritik çaplarda ±0,01 mm hedeflenir. İstenen tolerans ve yüzey pürüzlülüğü değerlerini teknik resminizde belirtmeniz, doğru üretim ve teklif için önemlidir.
Evet. Katalogdaki 161 çeşidin dışında, teknik resminize veya numunenize göre özel mil ve şaft üretiyoruz. Tek parça prototip/numuneden seri üretime kadar çalışıyoruz; sabit bir minimum adet dayatmıyoruz, adet ve fiyat teklif aşamasında netleşir.
2009'dan beri Düzce'de üretim yapıyoruz ve fiyatlandırma teklif usulüdür. Teknik çiziminizi (PDF/DWG), malzeme, adet ve tolerans bilgisiyle iletin; çap ⌀1–20 mm aralığına uygunsa fiyat ve teslim süresini çıkarırız. Yurt içi ve ihracat sevkiyatı yapıyoruz.
