Konnektör & Kontak Pimi İmalatı (CNC Kayar Otomat)
Goodway SW-20 kayar otomatta konnektör ve kontak pimi imalatı: 14 aile, 140 çeşit, ⌀1–19.6 mm. Pirinç, paslanmaz, çelik, alüminyum · h6/H7 tolerans.
Parça Aileleri
Kontak Pimi
Konik uçlu tornalanmış kontak pimi; düşük geçiş direnci için pirinç gövde ve pah ile kolay soket girişi sağlar.
⌀1–9 · L 13–50 mm
10 çeşit

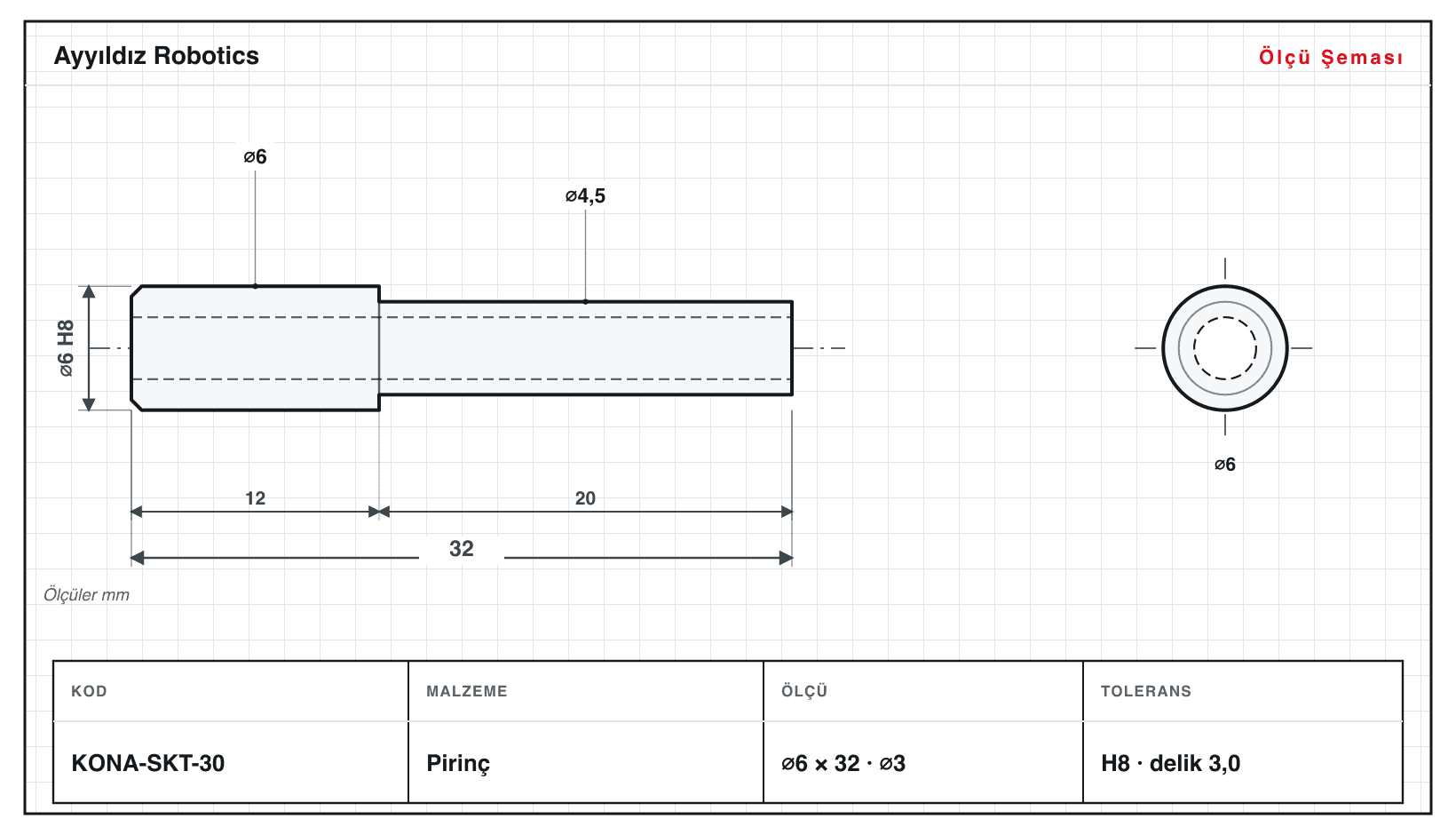

Soket Kontağı
İç delikli dişi soket kontağı; karşı pimi kavrayan hassas bore ve girişte pah ile güvenli temas verir.
⌀2,5–12 · L 16–54 mm
10 çeşit

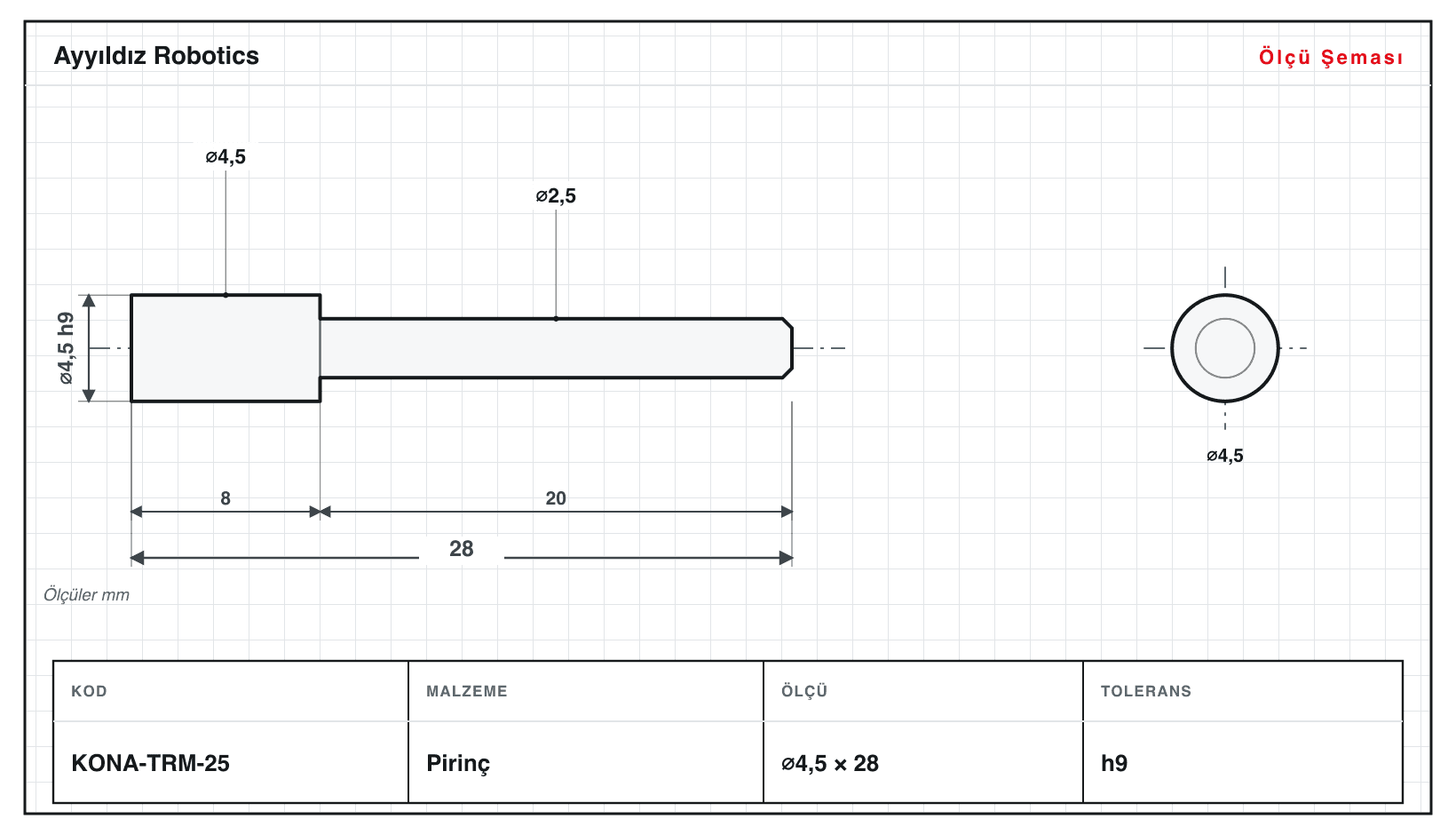

Terminal Pin
Baskılı devre kartı için kademeli terminal pin; omuz durdurucu ve düz PCB ucu ile hassas yerleşim sağlar.
⌀1,6–11 · L 13–51 mm
10 çeşit

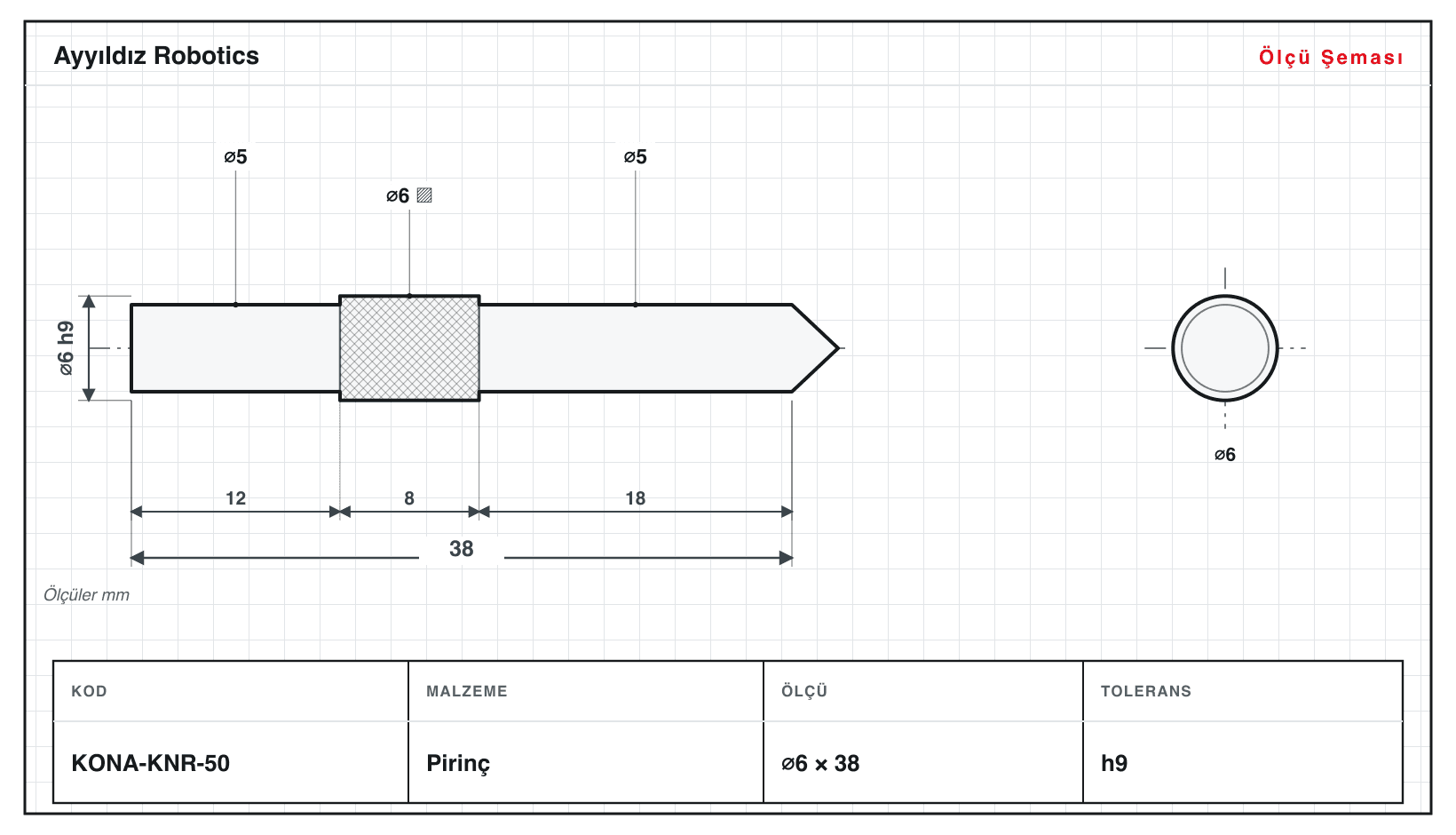

Tırtıllı Kontak
Gövdesi tırtıllı basma-geçme kontak; tırtıl bölge plastik gövdede dönmeyi ve sıyrılmayı engeller.
⌀1,8–13,6 · L 18–66 mm
10 çeşit

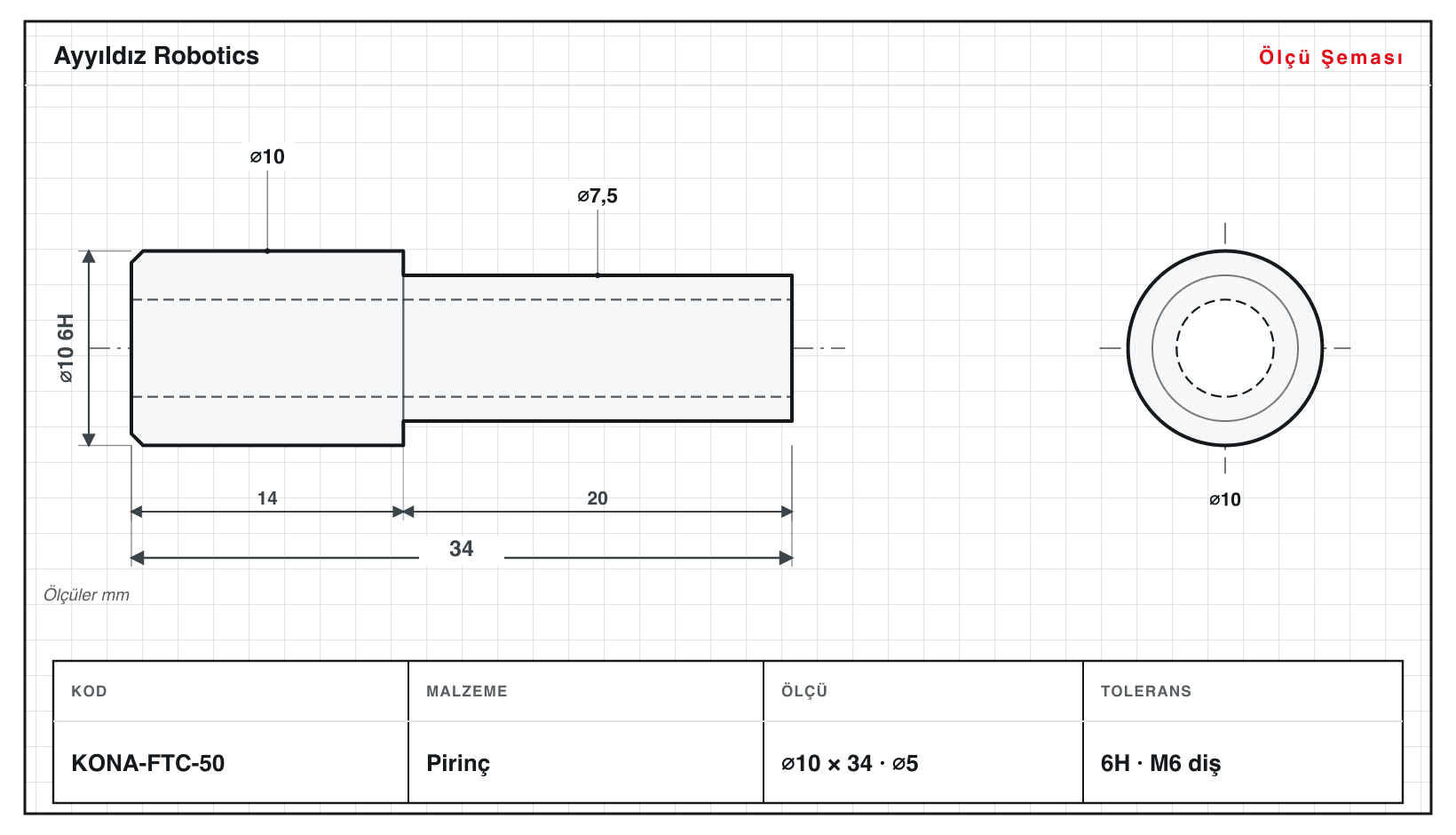

Dişi Kontak (İç Diş)
İç dişli dişi kontak; vidalı bağlantı ile yüksek akım terminali ve tekrar sökülebilir montaj sağlar.
⌀4–18 · L 20–56 mm
9 çeşit

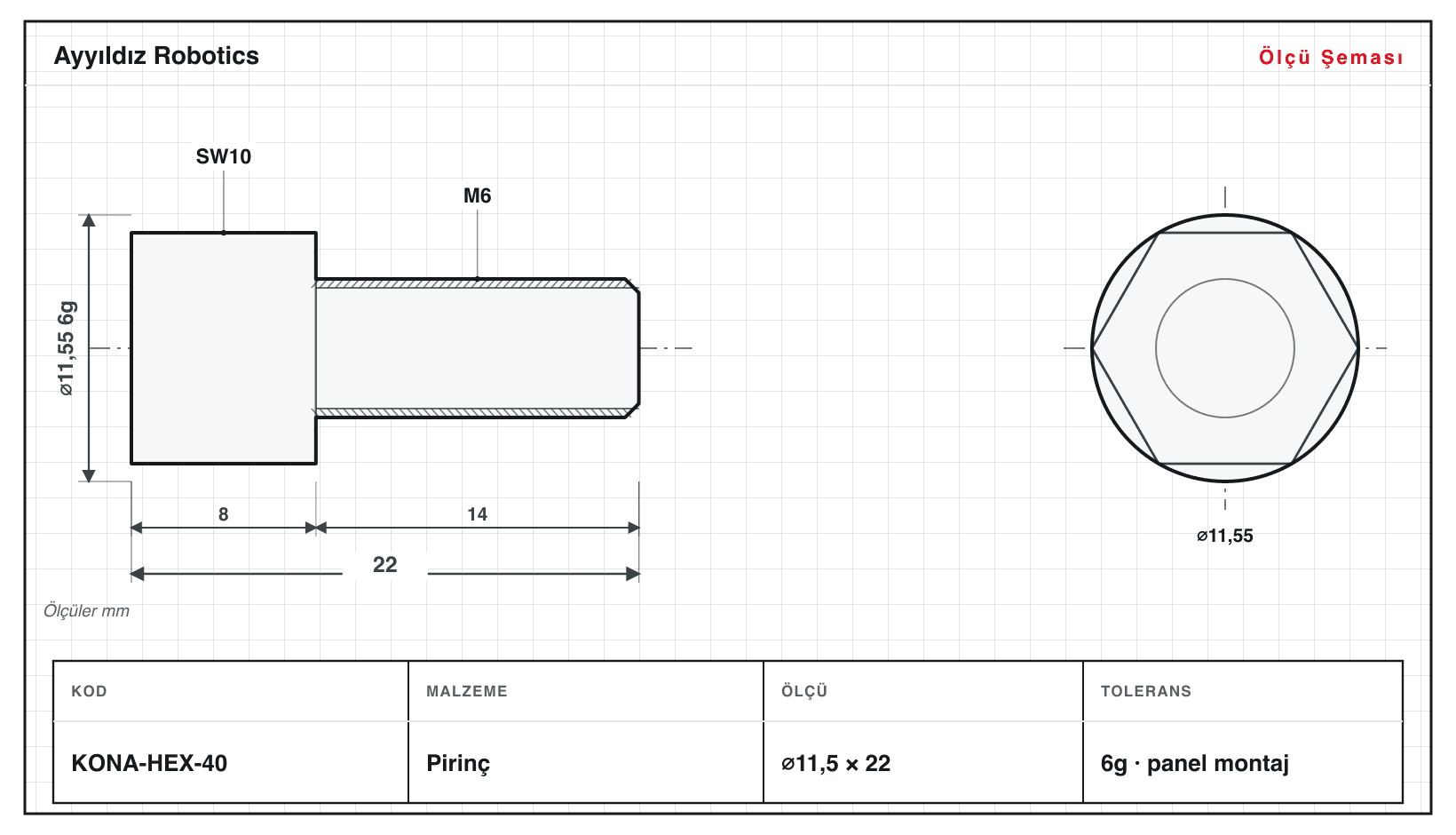

Altıgen Gövdeli Kontak
Altıgen gövdeli dişli kontak; anahtar ağzıyla sıkılan gövde panele geçen dişli terminal oluşturur.
⌀6,4–19,6 · L 13–38 mm
9 çeşit

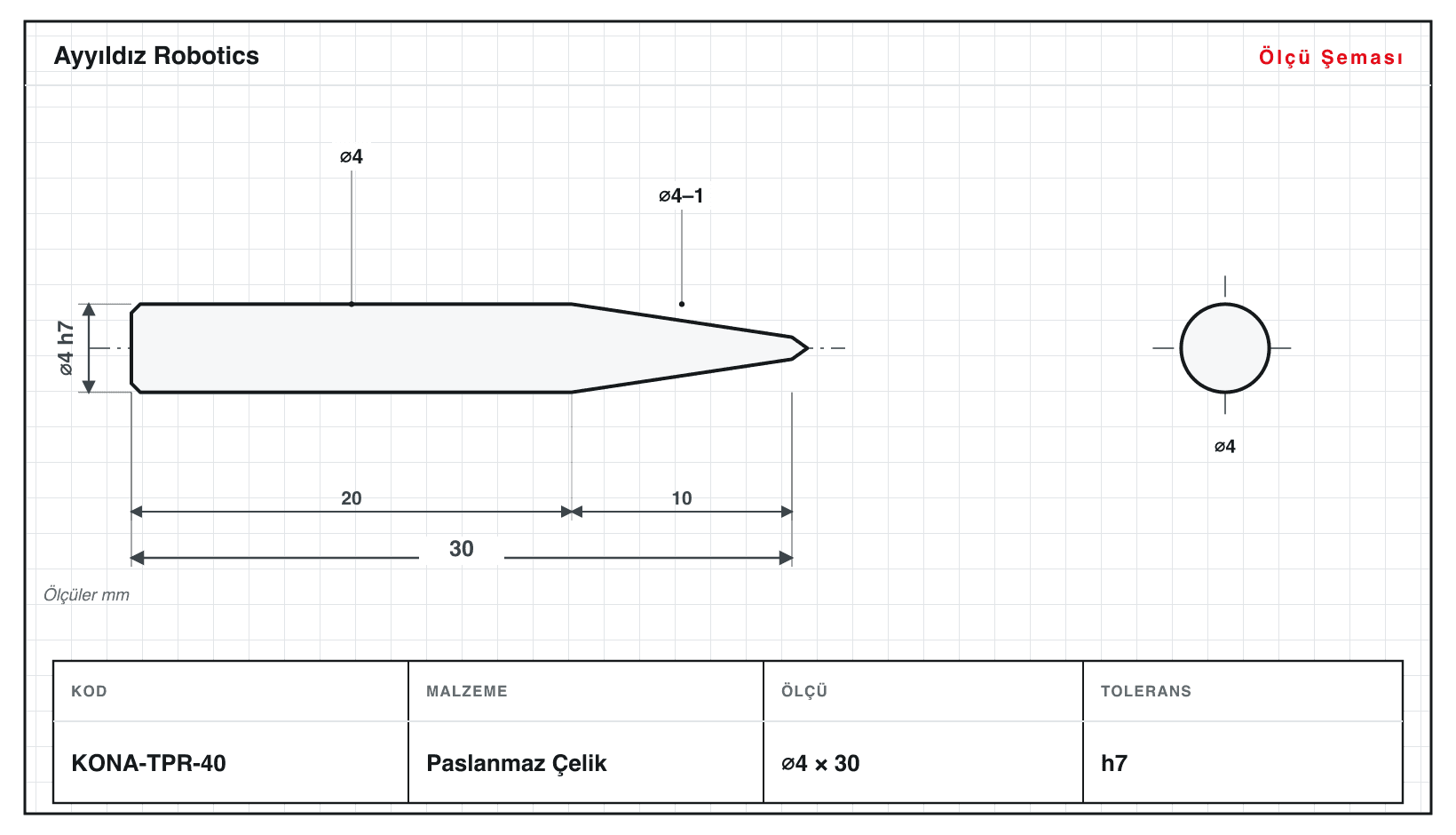

Konik Uçlu Test Kontağı
Uzun konik uçlu yaylı test probu kontağı; sivri koni pedlere kılavuzlanarak güvenilir ölçüm teması sağlar.
⌀1–10 · L 14–54 mm
10 çeşit

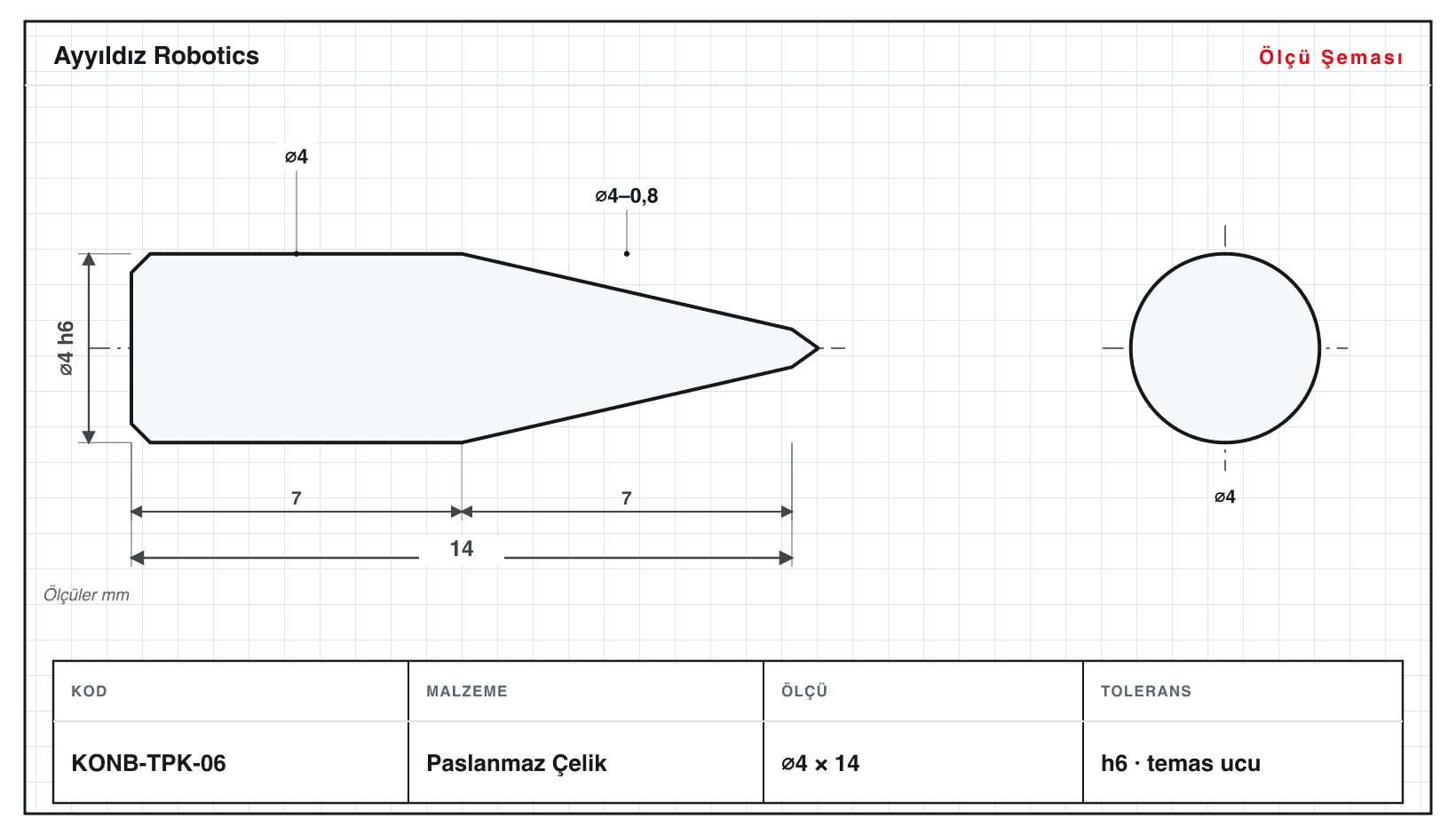

Test Probu Ucu (Konik)
Konik uçlu, yaylı test problarına vidalanan hassas temas ucu.
⌀2–6 · L 7–19 mm
10 çeşit

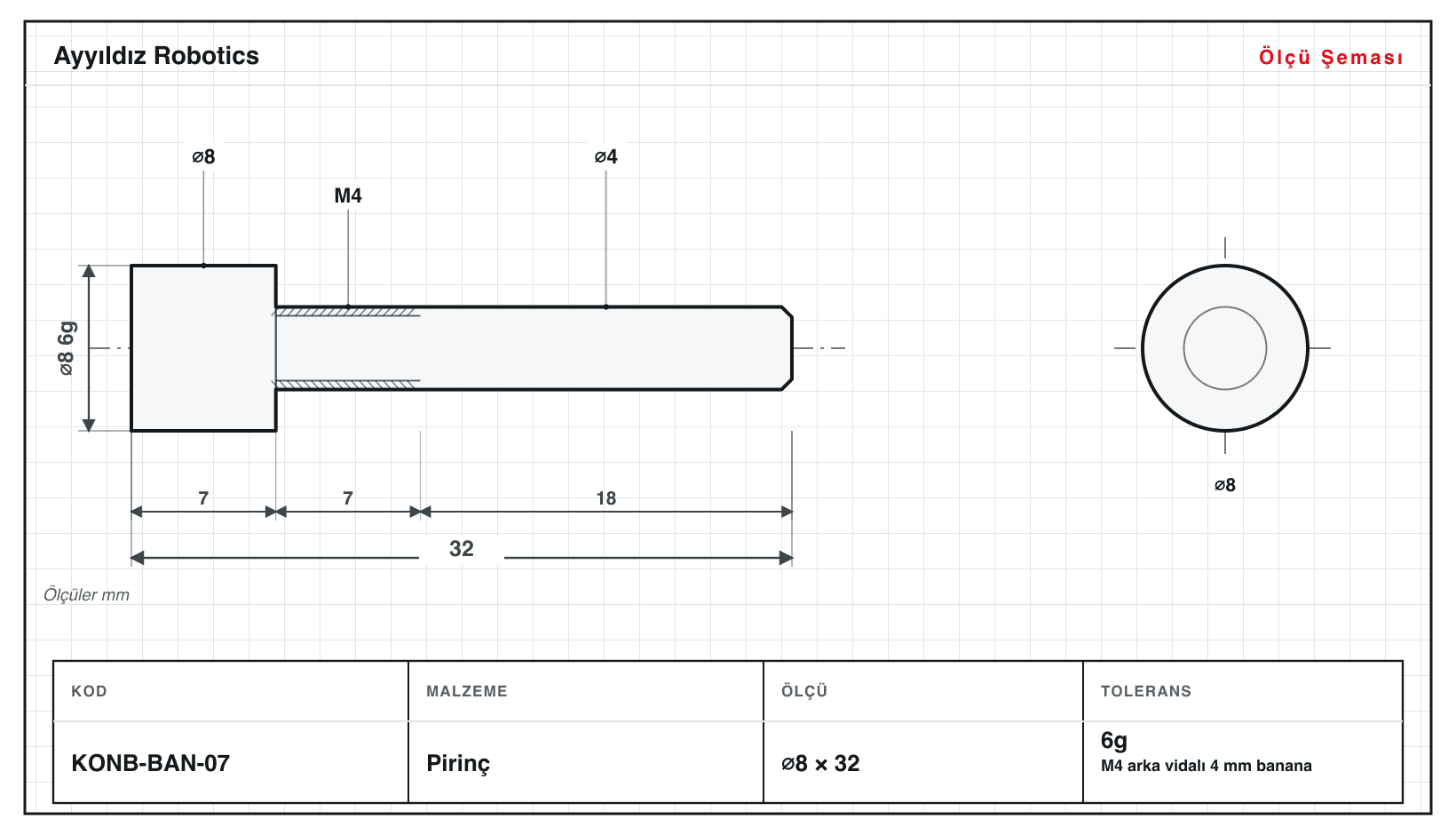

Banana Ucu (4 mm)
4 mm banana soketlere geçen, vidalı bağlantı kademesi olan test fişi ucu.
⌀2–12 · L 12–35 mm
11 çeşit
Kalem Uç (Sivri Prob)
Multimetre kalem problarına takılan, ince sivri temas kalem ucu.
⌀2–6,4 · L 18–39 mm
10 çeşit

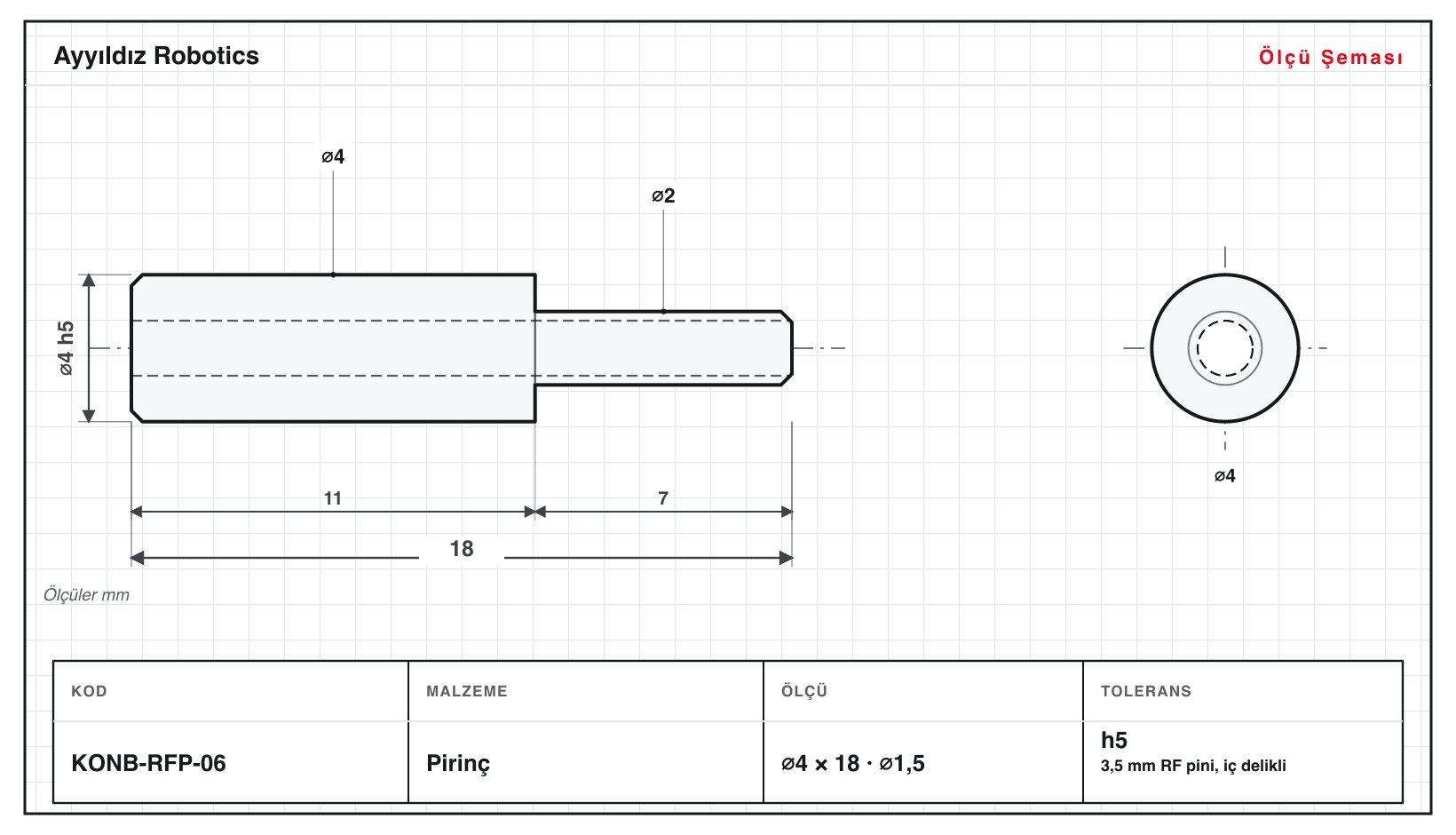

RF Test Pini
Yüksek frekans test soketleri için kademeli, hassas toleranslı RF temas pini.
⌀1,5–8,1 · L 12–23 mm
10 çeşit

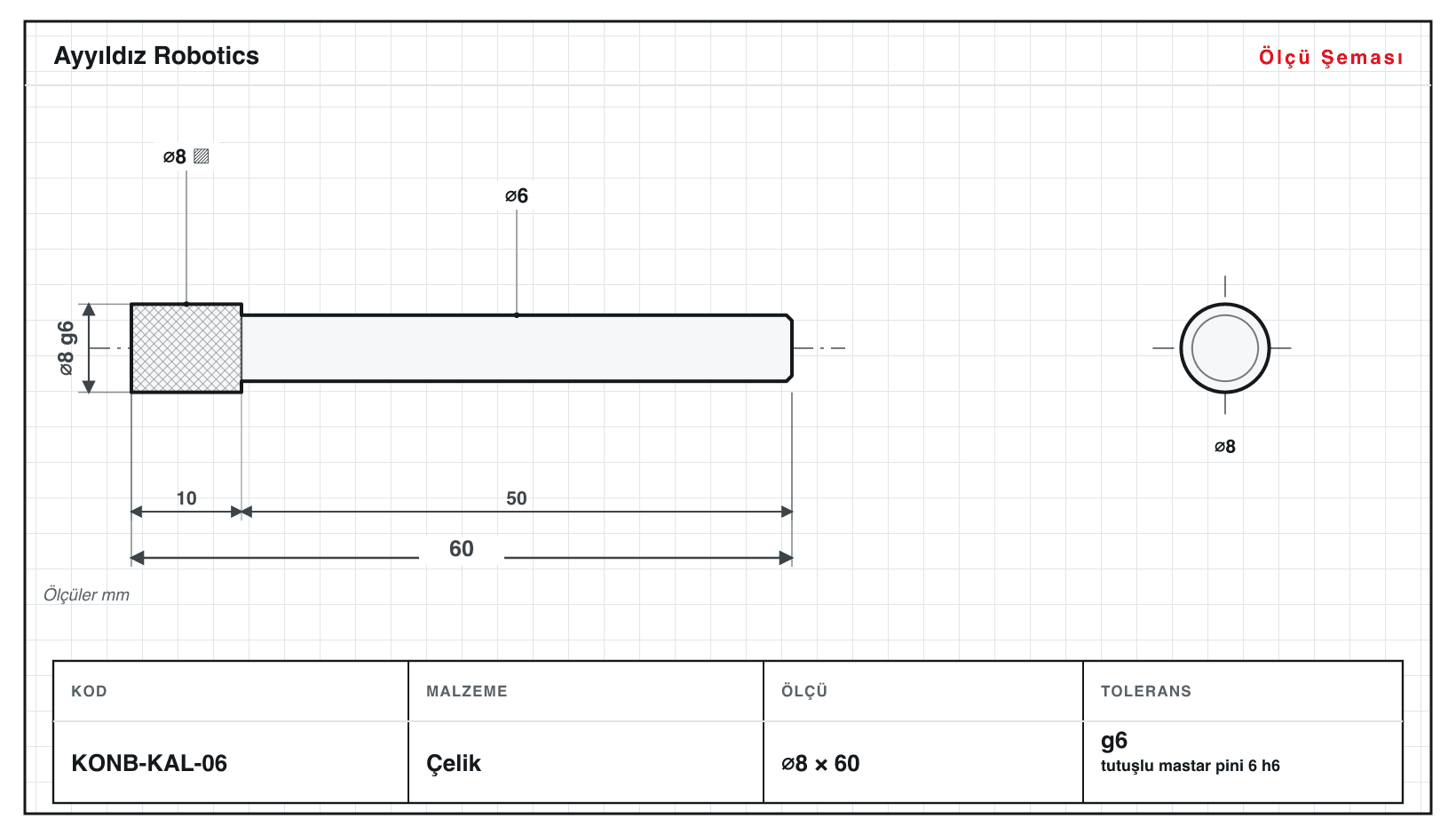

Kalibrasyon Pini (Mastar)
Sertleştirilmiş, taşlanmış hassas çaplı boyut kalibrasyon ve mastar pini.
⌀3–12 · L 40–74 mm
11 çeşit

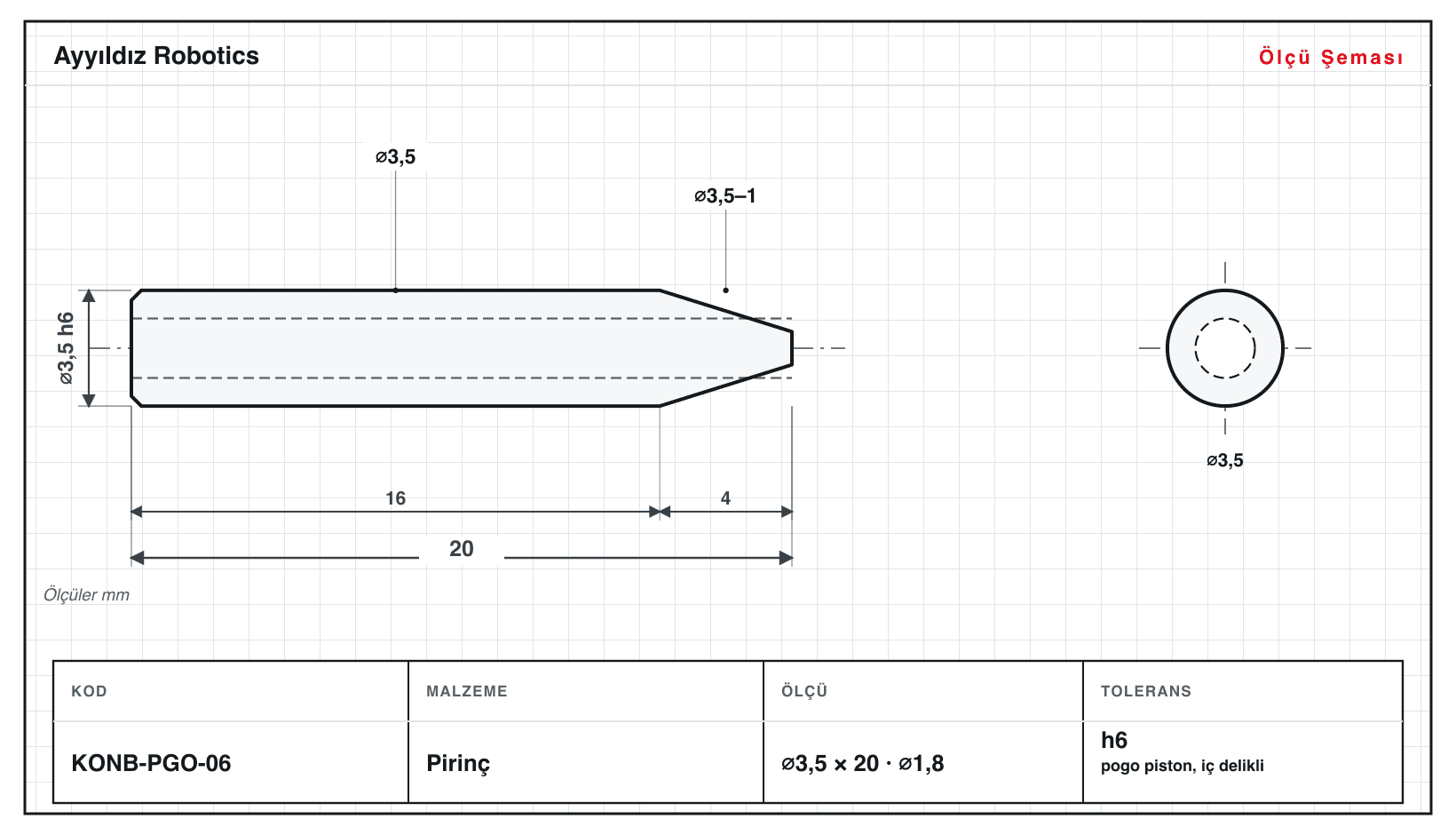

Yaylı Temas Pistonu (Pogo)
Test yatağı pogo pinlerinin içine giren, delikli yaylı temas piston gövdesi.
⌀1,5–5 · L 12–26 mm
10 çeşit

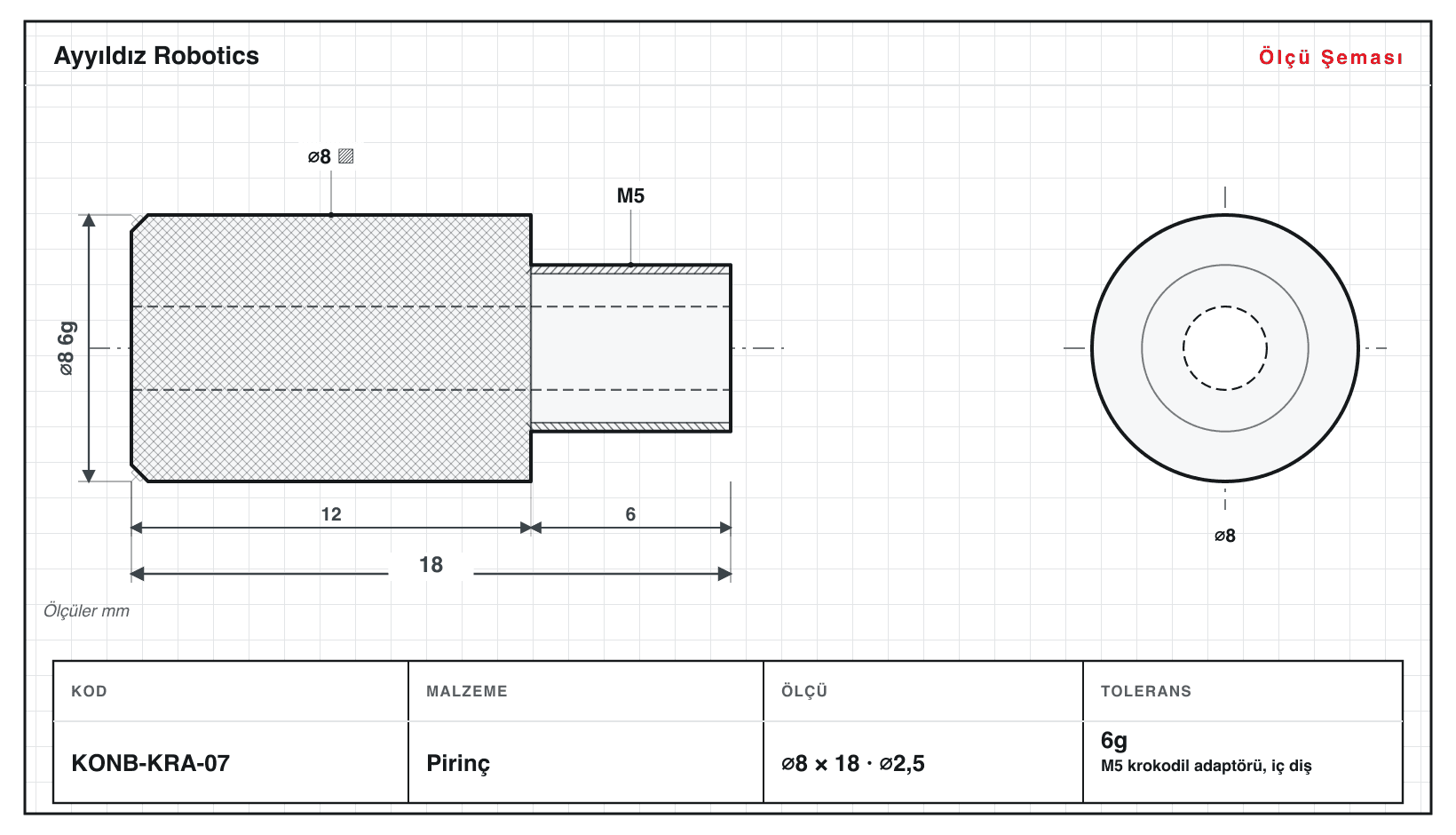

Krokodil Adaptör Ucu
Krokodil kıskaç ve ölçüm kablolarını bağlayan, iç dişli adaptör temas ucu.
⌀4–15 · L 13–22 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınKonnektör ve kontak pimleri, elektriksel ve mekanik bağlantıyı sağlayan hassas tornalama parçalarıdır; test-ölçüm sistemleri, otomasyon panoları, enerji ve elektronik montaj hatlarında kullanılır. Bu kategori 14 aile ve 140 çeşit parçadan oluşur: kontak pimi, soket kontağı, terminal pin, tırtıllı kontak, iç dişli dişi kontak, altıgen gövdeli kontak, konik uçlu test kontağı, konik test probu ucu, 4 mm banana ucu, sivri kalem prob ucu, RF test pini, kalibrasyon (mastar) pini, yaylı temas pistonu (pogo) ve krokodil adaptör ucu. Malzeme olarak iletkenlik için pirinç, korozyon direnci için paslanmaz çelik, ayrıca çelik ve alüminyum işleriz. Ayyıldız Robotics, 2009'dan bu yana Düzce'de üretim yapar; Goodway SW-20 CNC kayar otomatta ⌀1–19.6 mm aralığında (SW-20 tavanı ⌀20 mm) tornalarız. Kritik çaplarda h6/H7 geçme tutulur ve ±0,01 mm hedeflenir. 140 katalog çeşidinin yanında, teknik resminize göre özel ölçü üretiriz. Fiyatlandırma teklif usulüdür.
Buranın belirleyici parçası KONA-TPR-10, L/D 14 — kayar otomatın asıl yapmak için var olduğu incelik. 140 varyantın boyu 7–74 mm arasında; en uzunu KONB-KAL-11 (74 mm) ve o da 207 mm'lik tek bağlama sınırının içinde. İşlemler: 28× diş çekme, 18× altıgen ağız frezeleme, 47× eksenel delik, 40× konik tornalama, 32× tırtıl.
140 varyantın 106 tanesi bir DIN veya ISO standardına atıf yapıyor; kullanılan tolerans sınıfları 6H, 6g, H8, g6, h5, h6, h7, h8, h9.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Uygulamaya göre dört ana malzeme işliyoruz: yüksek iletkenlik ve kolay lehimlenebilirlik için pirinç, korozyon ve aşınma direnci gereken ortamlarda paslanmaz çelik, mekanik dayanım için çelik ve hafif/iletken uygulamalar için alüminyum. Yüzey iyileştirme (kaplama vb.) gerektiğinde parçayı sonradan kaplamaya uygun toleransta bırakırız. Malzeme seçimini teklif aşamasında birlikte netleştiririz.
Goodway SW-20 kayar otomat, oturma yüzeyi ve geçme çaplarında h6/H7 gibi ISO geçme sınıflarını tutabilecek kararlılıktadır; kritik çaplarda ±0,01 mm hedeflenir. Uzun-ince pim geometrilerinde bile eş eksenlilik ve yüzey kalitesi kılavuz burcu sayesinde korunur. Tolerans ve yüzey pürüzlülüğü beklentinizi teknik resim üzerinde belirtmeniz yeterli.
Evet. 140 katalog çeşidi başlangıç noktasıdır; asıl işimiz teknik resme göre özel üretimdir. ⌀1–19.6 mm çap aralığında, konik uç, tırtıl, iç/dış diş, altıgen gövde, pogo pistonu gibi özellikleri parçanıza uyarlarız. Ölçülü teknik resminizi (PDF/STEP/DWG) iletmeniz yeterli; imalat öncesi ölçüleri birlikte teyit ederiz.
Katı bir minimum adet dayatmıyoruz; hem prototip/numune hem de seri üretim yapıyoruz. Kayar otomatta hazırlık (setup) maliyeti sabit olduğundan, adet arttıkça birim fiyat düşer. Numune onayı sonrası seriye geçmek en verimli yoldur. Uygun parti büyüklüğünü teklifte birlikte belirleriz.
Teslim süresi malzeme temini, adet ve parça karmaşıklığına göre değişir; teklifle birlikte net termin veririz. Teknik resminizi veya katalogtan seçtiğiniz çeşidi, malzeme ve adet bilgisiyle iletin — dönüş yapıyoruz. Düzce'den yurt içi ve ihracat sevkiyatı yapıyoruz.
