Tekstil Makine Parçaları İmalatı — CNC Kayar Otomat Üretimi
İplik kılavuz pimi, masura mili, gergi konisi, kılavuz burcu ve 14 aile: 142 çeşit tekstil makine parçası. ⌀1–20 mm CNC tornalama, teknik resimle teklif.
Parça Aileleri
İplik Kılavuz Pimi
İpliğin sürtünmesiz yönlendirilmesi için parlatılmış konik uçlu kademeli kılavuz pimi.
⌀6–18 · L 18–52 mm
10 çeşit
Masura Mili
Masuranın merkezlenmesi için konik uçlu, tırtıllı tutuş bölgeli ince masura mili.
⌀4–12 · L 48–106 mm
10 çeşit

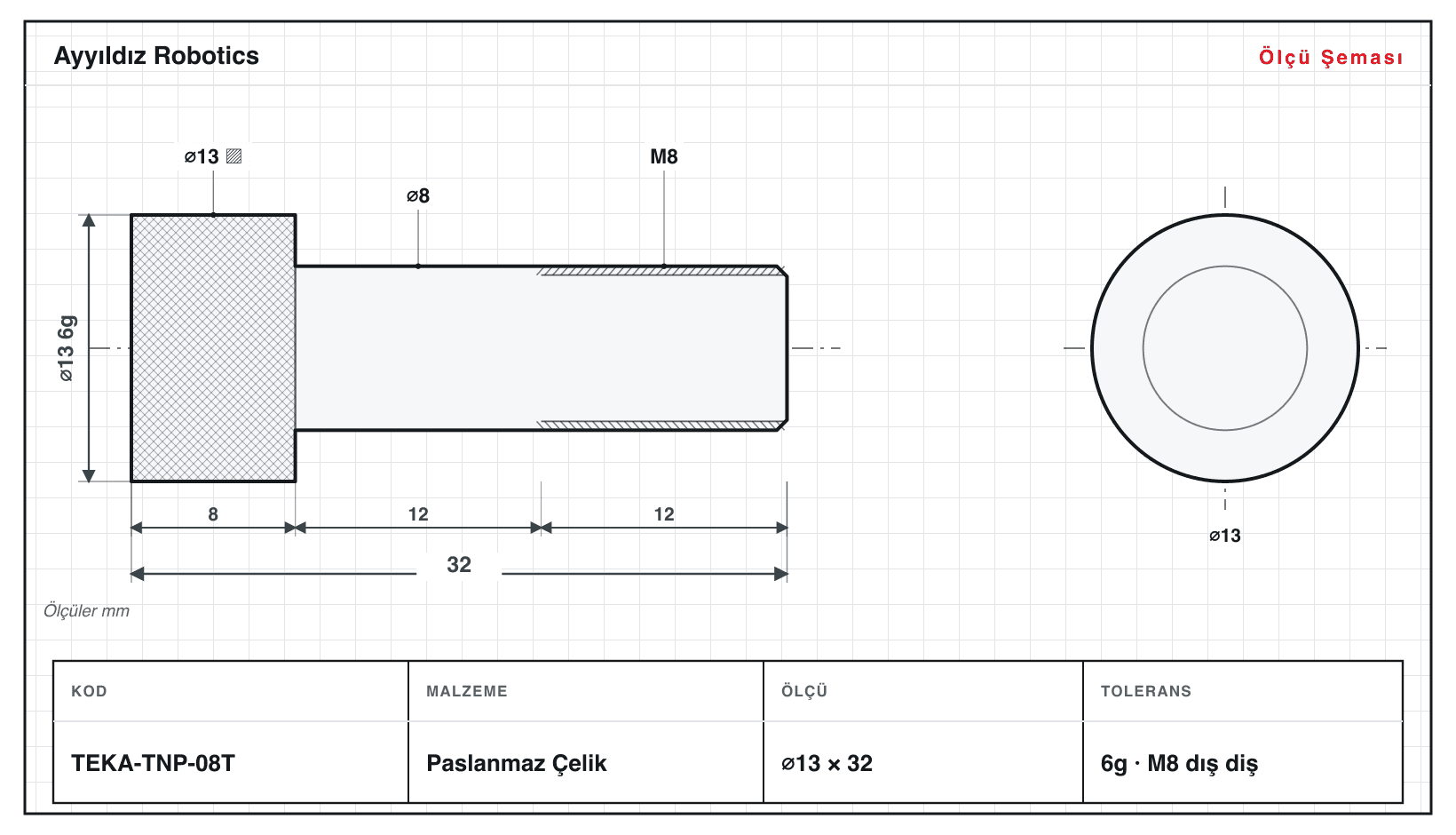

Gergi Pimi
İplik gerginliğini ayarlayan tırtıllı başlı, iç dişli gergi pimi.
⌀8–19,6 · L 22–48 mm
10 çeşit

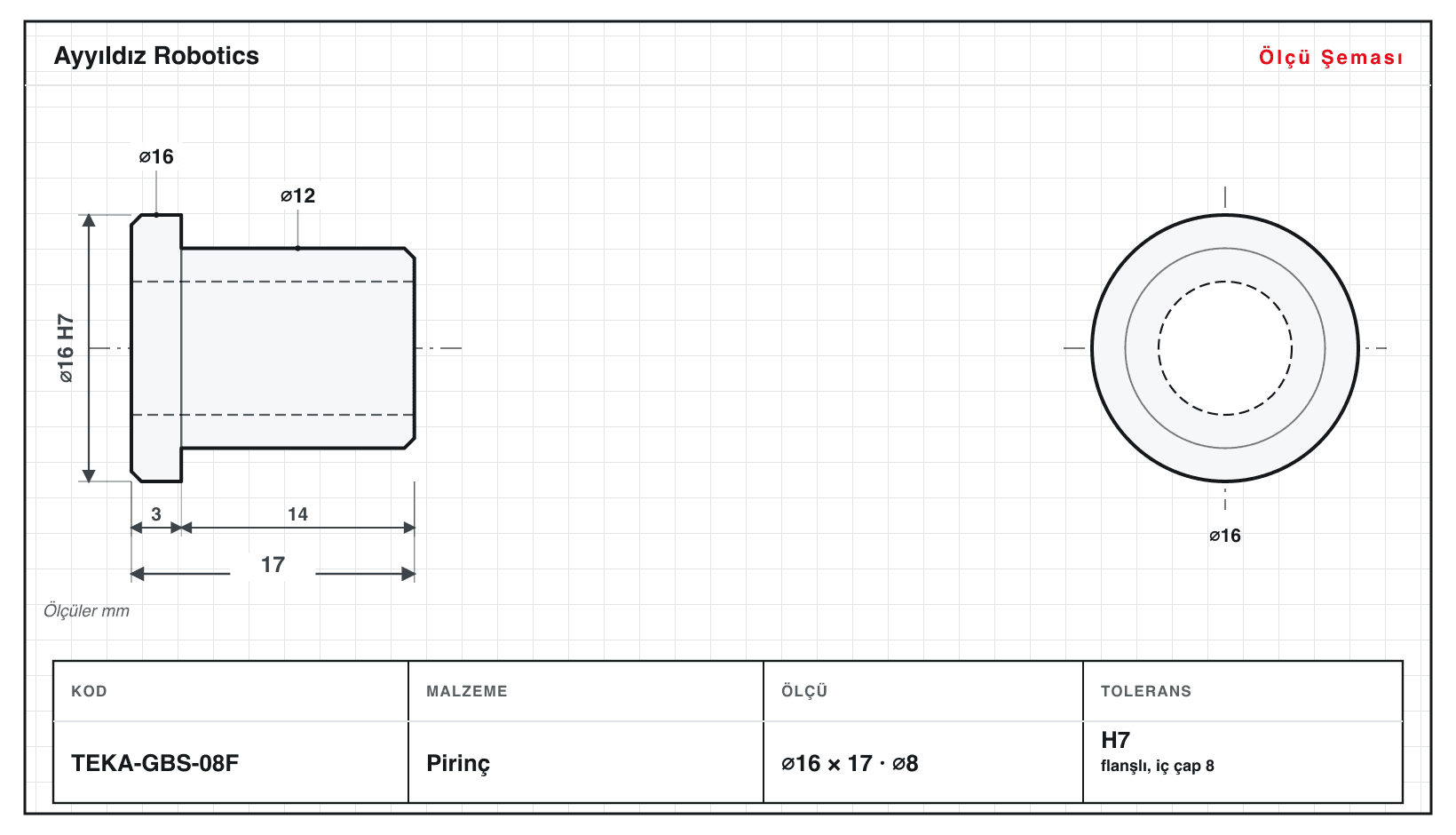

Kılavuz Burcu
İplik veya mili yataklayan, her iki ucu pahlı içi delikli kılavuz burcu.
⌀8–20 · L 10–20 mm
10 çeşit

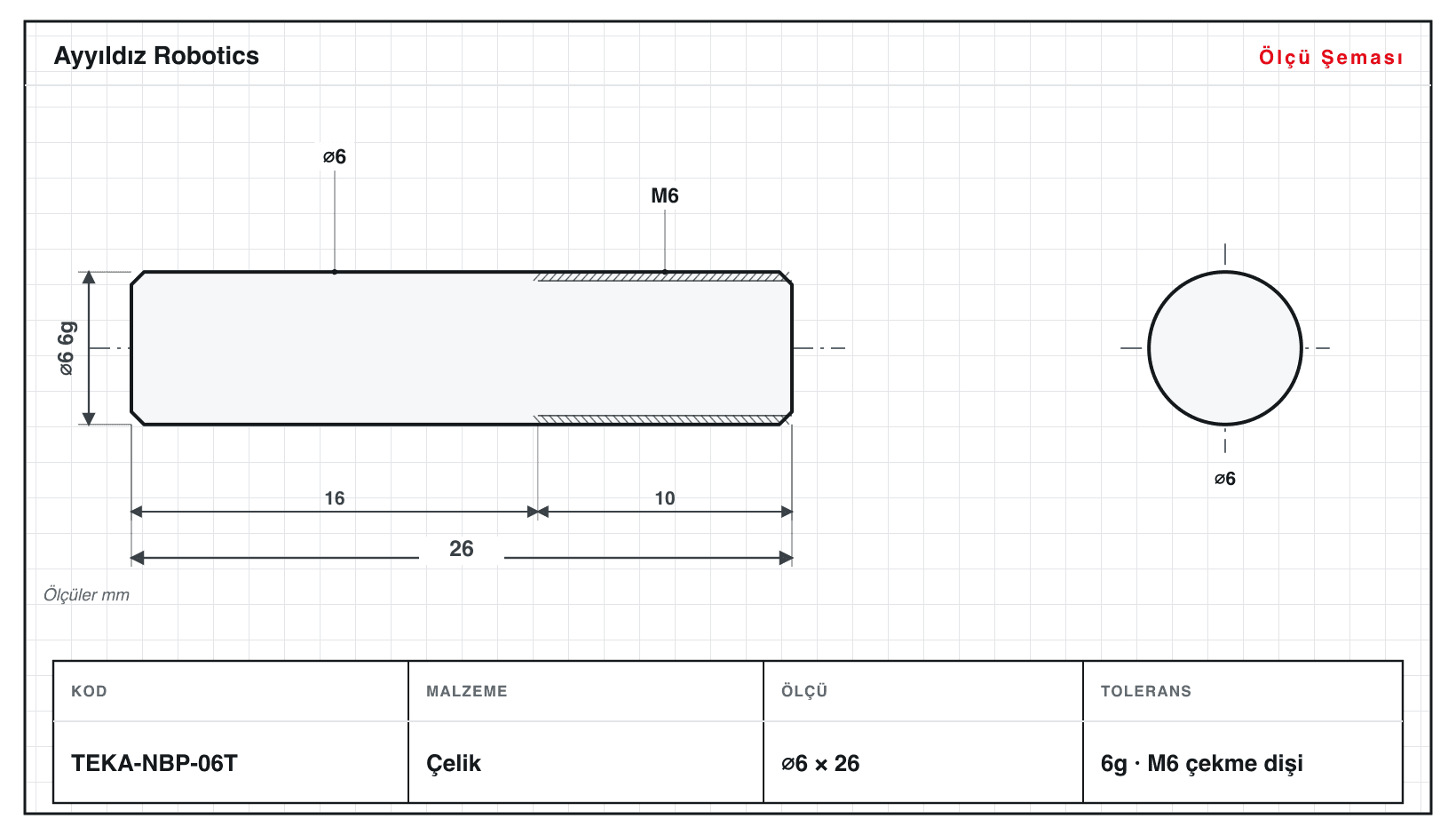

İğne Bloğu Pimi
İğne bloğunu konumlayan sıkı geçme toleranslı, pahlı uçlu sertleştirilmiş pim.
⌀3–10 · L 14–36 mm
10 çeşit

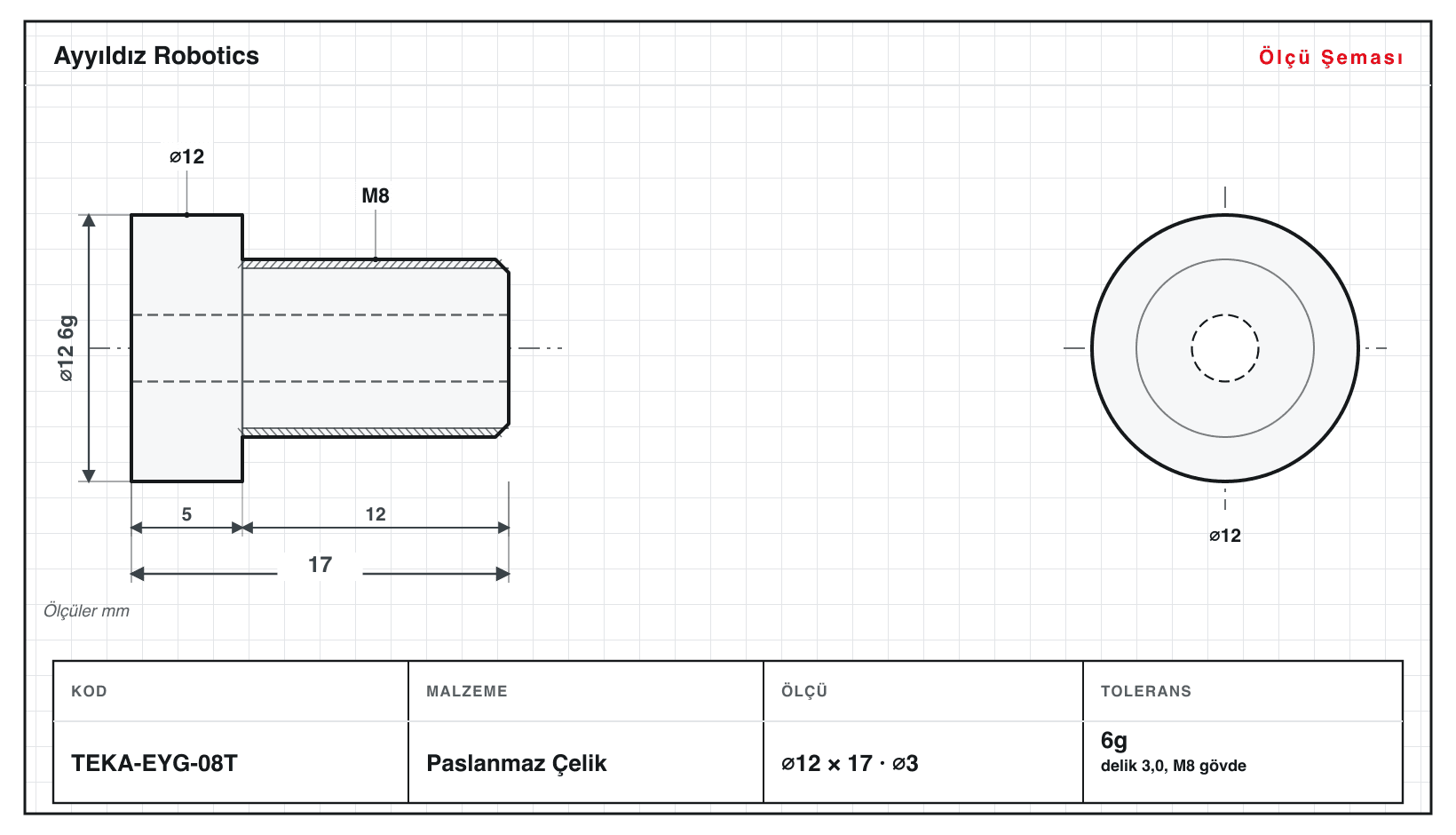

Kılavuz Fleli
İpliği delikten geçiren, iki ucu konik ağızlı parlatılmış kılavuz fleli.
⌀6–18 · L 8–18 mm
10 çeşit

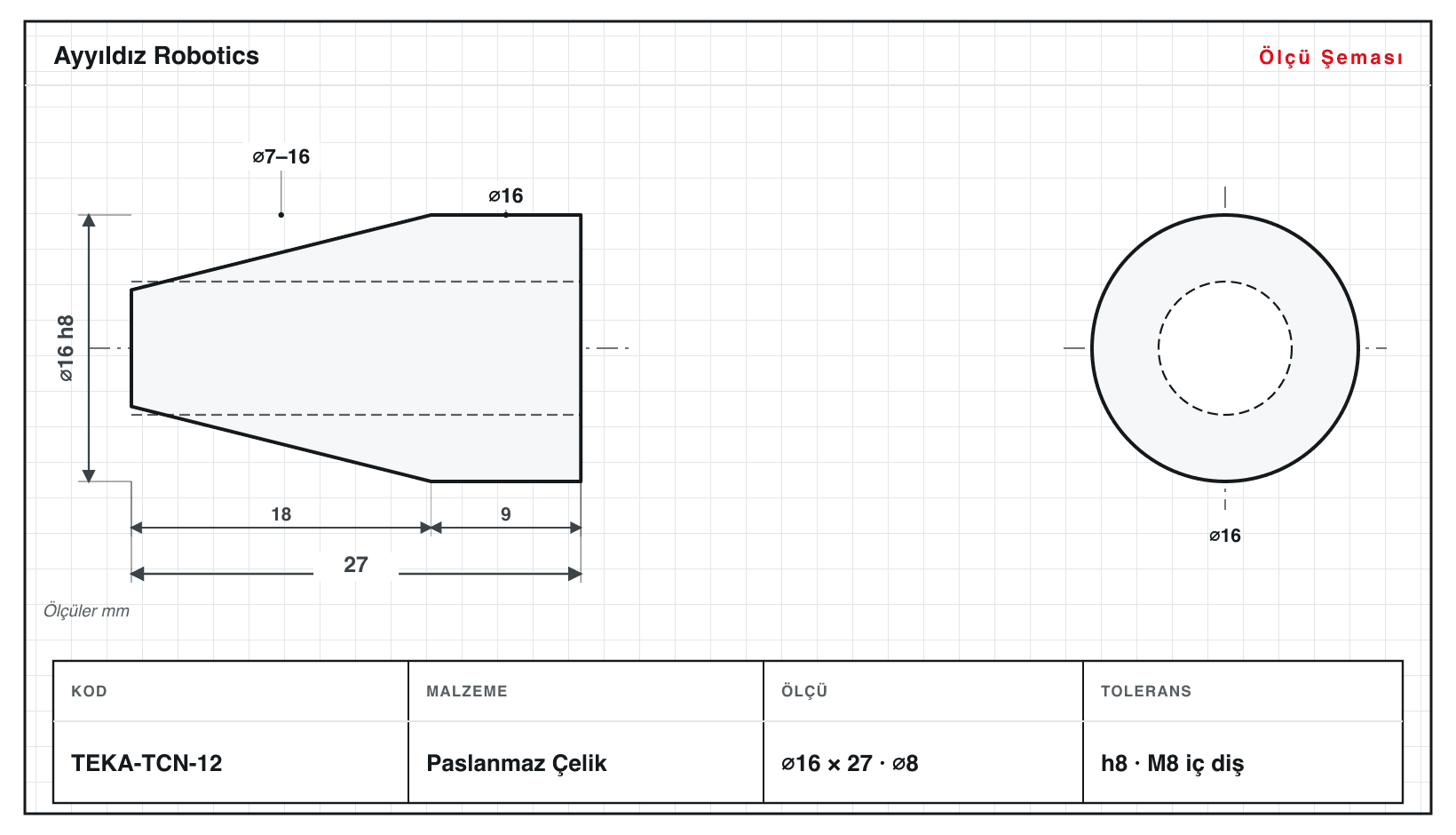

Gergi Konisi
İplik disklerine bası uygulayan konik gövdeli, iç dişli gergi konisi.
⌀10–20 · L 18–33 mm
10 çeşit

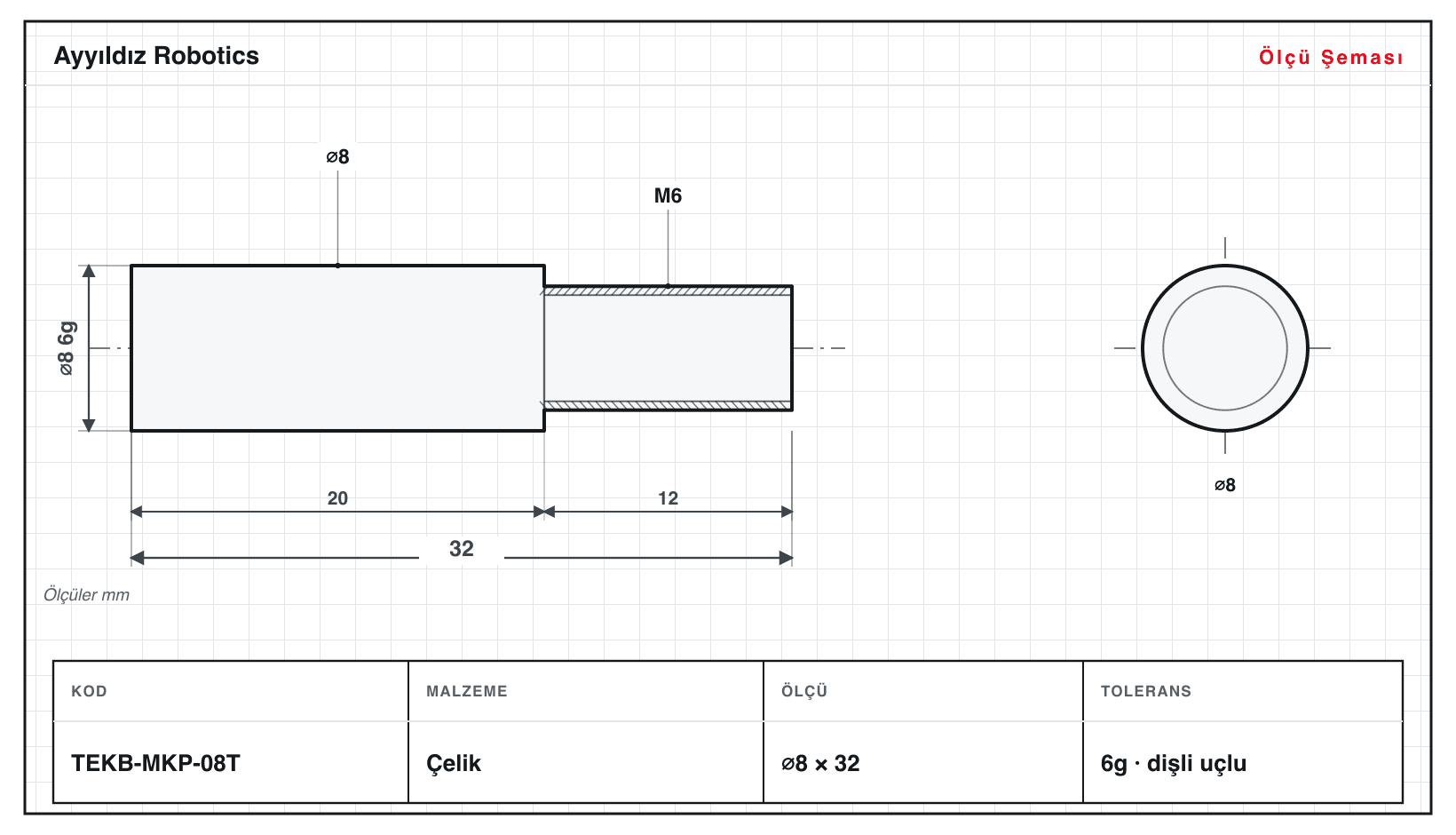

Mekik Pimi
Dokuma tezgahında mekiği yönlendiren aşınmaya dayanıklı sertleştirilmiş pim.
⌀4–12 · L 22–48 mm
10 çeşit

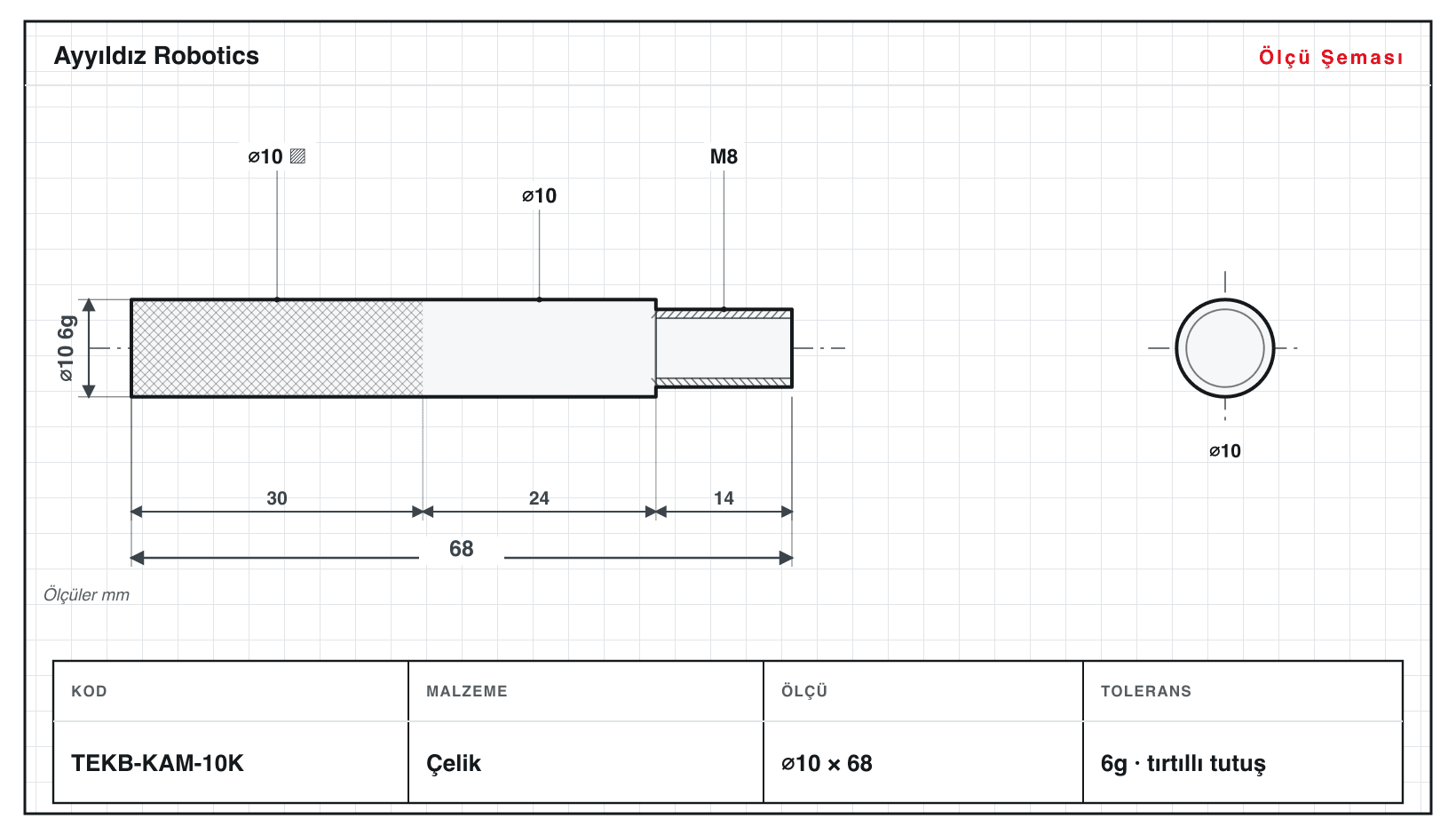

Kam Mili
Hareketi ileten kademeli ve dişli uçlu tahrik mili.
⌀5–16 · L 38–90 mm
11 çeşit

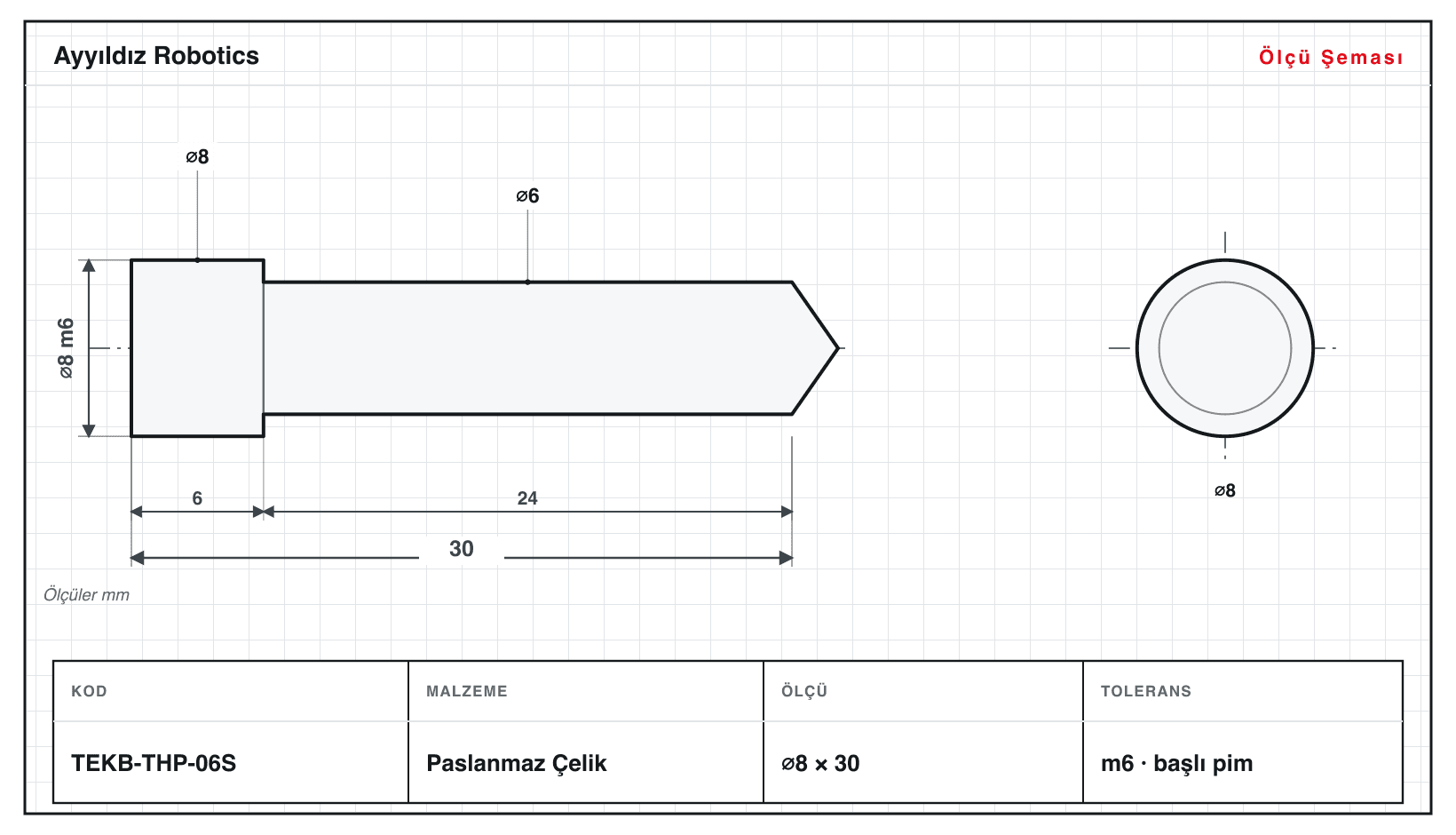

Tahrik Pimi
Tork aktarımı için konik uçlu tahrik pimi.
⌀3–12 · L 16–44 mm
11 çeşit

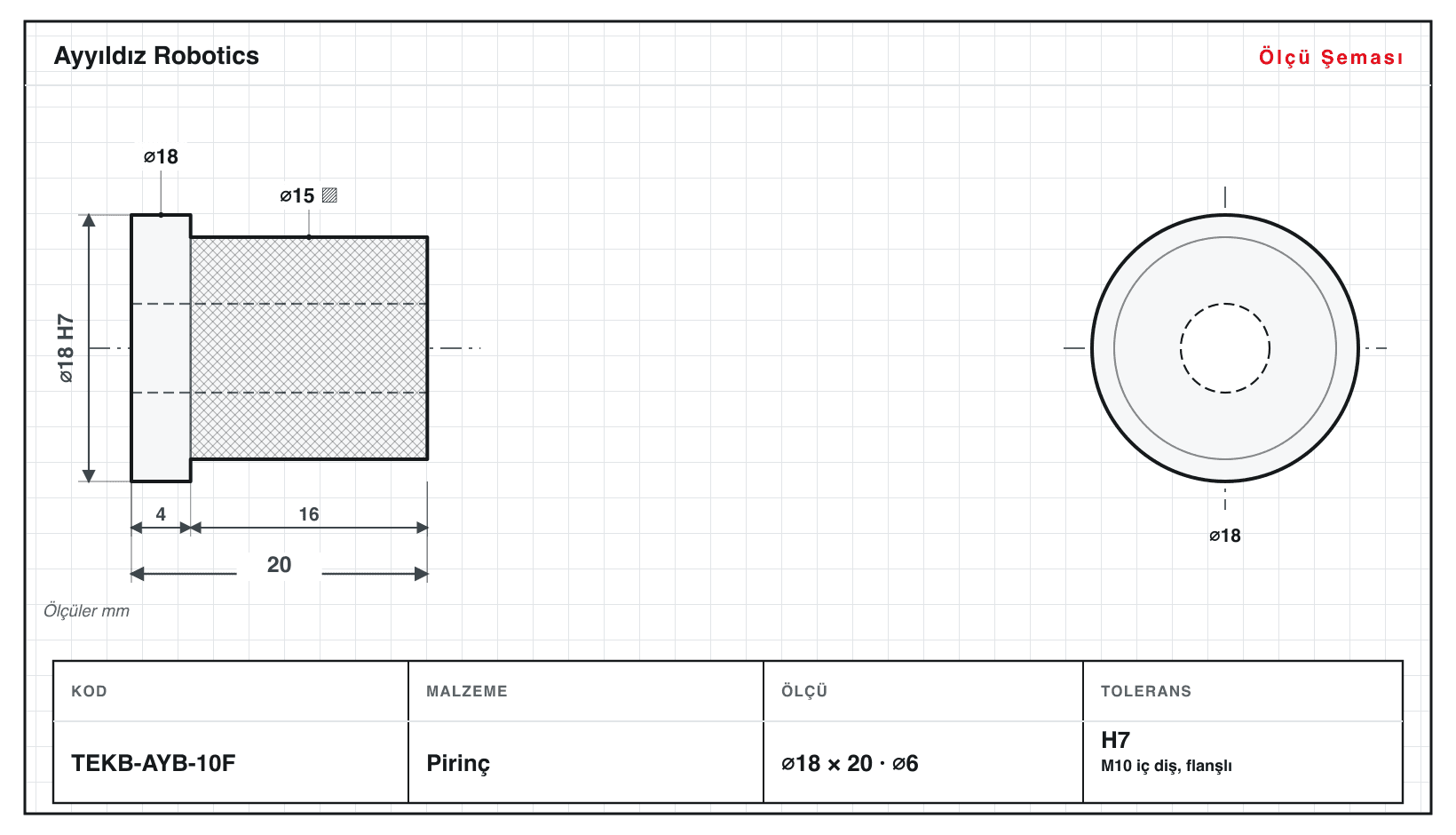

Ayar Burcu
İç dişli, konum ayarı sağlayan tırtıllı ayar burcu.
⌀10–19,6 · L 14–28 mm
10 çeşit

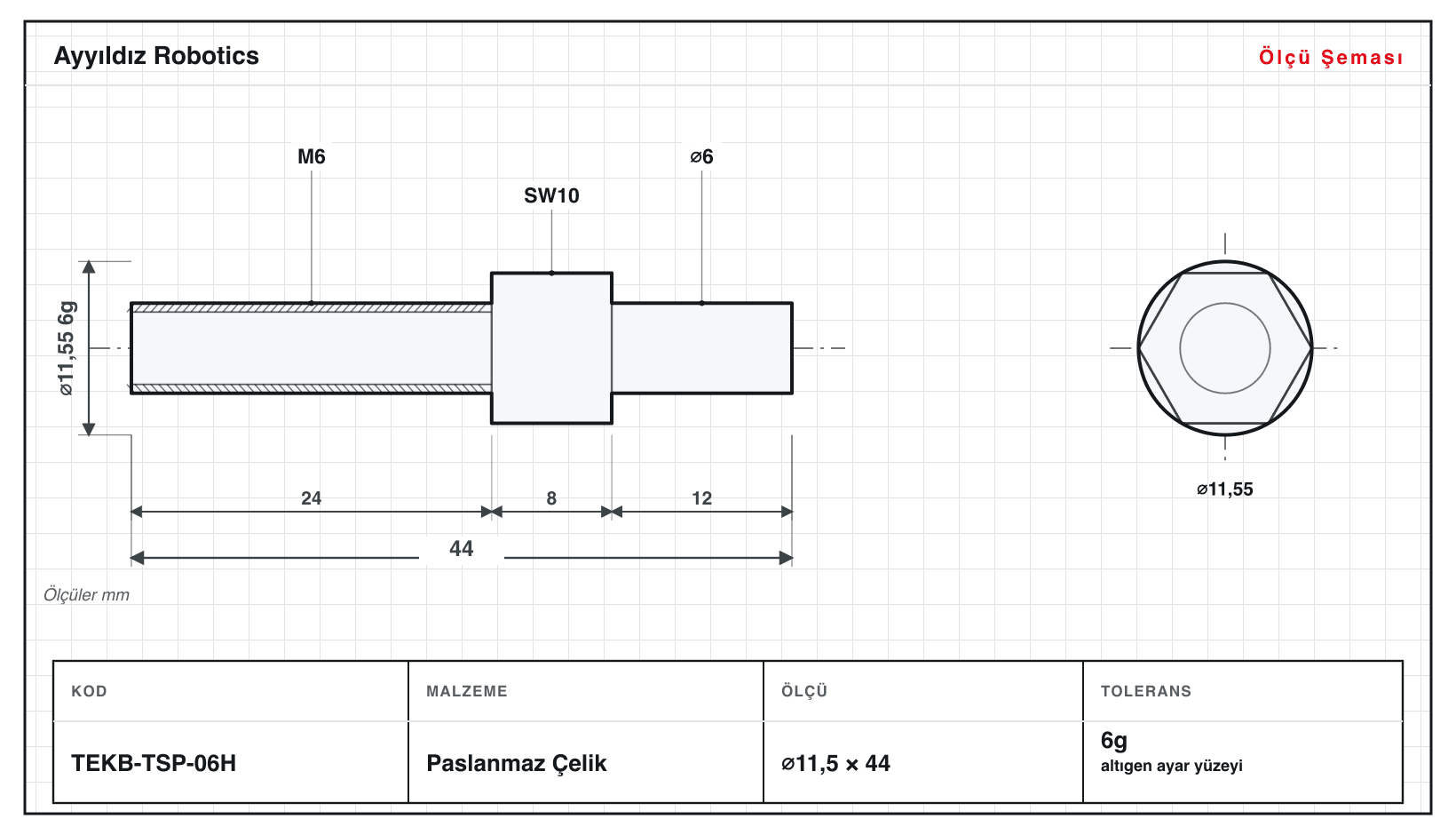

Tansiyon Pimi
İplik gerginliğini ayarlayan dişli gövdeli tansiyon pimi.
⌀4–19,6 · L 30–58 mm
10 çeşit
Kılavuz Mili
Hareketli kızağı yönlendiren düz taşlanmış kılavuz mili.
⌀5–16 · L 60–150 mm
10 çeşit

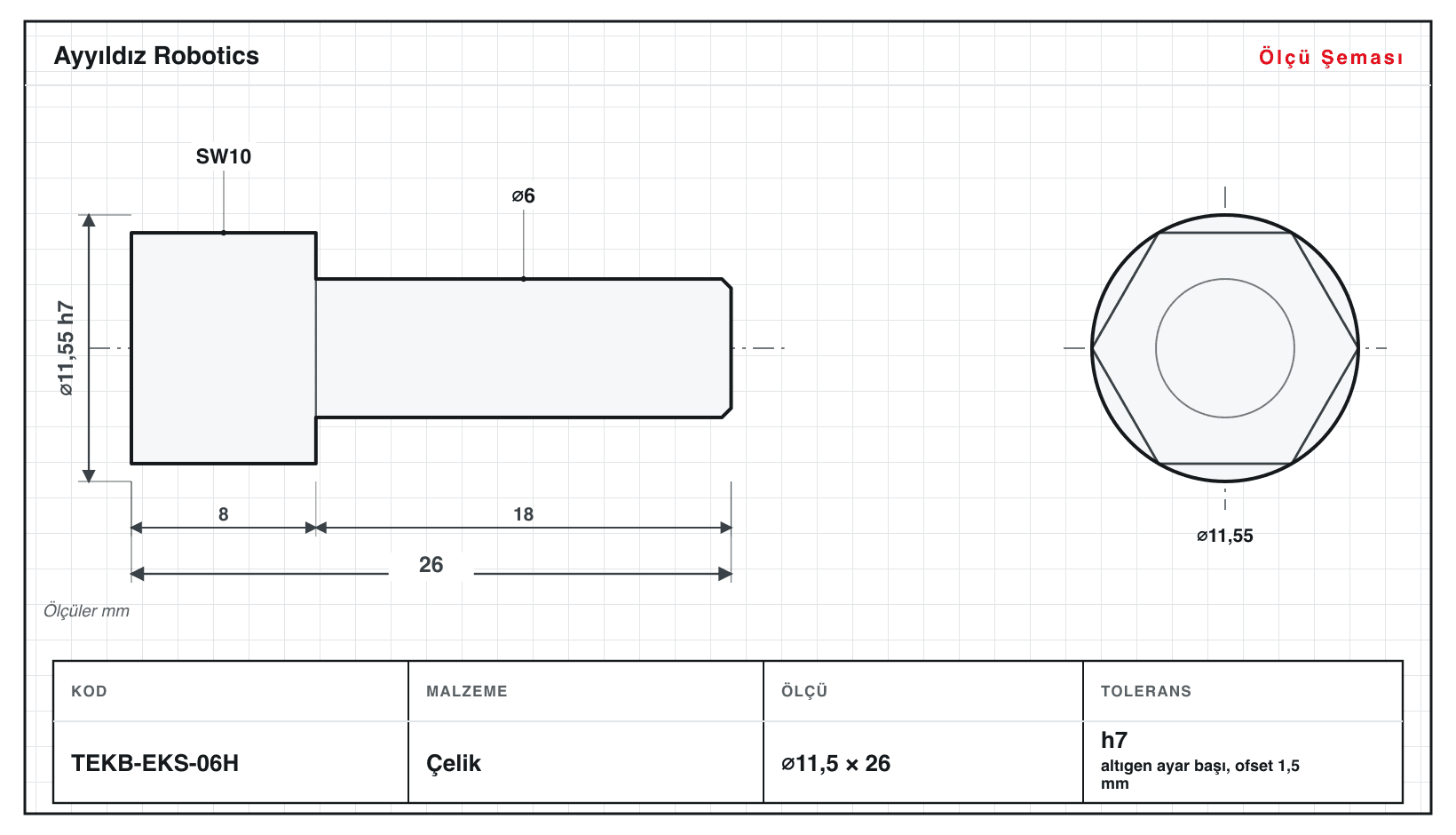

Eksantrik Pim
Kademeli eksantrik gövdeli, ince ayar sağlayan hareket pimi.
⌀5–19,6 · L 26–54 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınTekstil makine parçaları; dokuma, örme, iplik büküm ve boya-apre hatlarındaki makinelerde iplik yolunu yönlendiren, geren ve konumlayan hassas dönel parçalardır. Bu kategoride 14 aile ve toplam 142 çeşit bulunur: iplik kılavuz pimi, masura mili, gergi pimi, kılavuz burcu, iğne bloğu pimi, kılavuz fleli, gergi konisi, mekik pimi, kam mili, tahrik pimi, ayar burcu, tansiyon pimi, kılavuz mili ve eksantrik pim. Parçalar çelik, paslanmaz çelik, pirinç veya alüminyumdan; iplikle temas eden yüzeylerde iplik aşındırmayan, düşük sürtünmeli yüzey kalitesiyle işlenir. Üretim Goodway SW-20 kayar otomatta, ⌀1–20 mm çap aralığında yapılır; tipik toleranslar h6/H7 sınıfındadır; kritik çaplarda ±0,01 mm hedeflenir. 142 kataloğa ek olarak, teknik resim veya numuneye göre özel ölçü ve geometride üretim yapılır. Fiyatlandırma teklif usulüdür: teknik resminizi paylaşın, malzeme ve adede göre teklif verelim.
Buranın belirleyici parçası TEKB-KLZ-10T, L/D 13,8 — kayar otomatın asıl yapmak için var olduğu incelik. 142 varyantın boyu 8–150 mm arasında; en uzunu TEKB-KLZ-14 (150 mm) ve o da 207 mm'lik tek bağlama sınırının içinde. İşlemler: 37× diş çekme, 14× altıgen ağız frezeleme, 52× eksenel delik, 12× konik tornalama, 26× tırtıl.
142 varyantın 97 tanesi bir DIN veya ISO standardına atıf yapıyor; kullanılan tolerans sınıfları 6g, H7, h6, h7, h8, m6.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Çelik, paslanmaz çelik, pirinç ve alüminyum kullanıyoruz. İplikle temas eden kılavuz pimi, gergi konisi ve kılavuz burcu gibi parçalarda genellikle aşınmaya ve neme dayanıklı paslanmaz çelik ile düşük sürtünmeli pirinç tercih edilir; tahrik ve kam mili gibi yük taşıyan parçalarda ise çelik kullanılır. Malzeme seçimini parçanın görevine ve çalışma ortamına göre birlikte belirleriz.
Tipik çap toleransları h6/H7 sınıfındadır; kritik çaplarda ±0,01 mm hedeflenir. Kayar otomat teknolojisi ince ve uzun parçalarda bile düşük salgı ve tutarlı çap verir. Tolerans› teknik resminizde belirtin; belirtilmezse parçanın işlevine uygun standart değerleri öneririz.
Evet. 142 katalog çeşidi başlangıç noktasıdır; çoğu iş teknik resminize veya numunenize göre özel üretilir. ⌀1–20 mm çap aralığındaki iplik kılavuz pimi, masura mili, eksantrik pim gibi geometrileri çiziminize sadık şekilde üretebiliriz. Numune gönderirseniz ölçüp eşini imal ederiz.
Katı bir minimum dayatmıyoruz; hem tekli numune/prototip hem de seri üretim yapıyoruz. Ancak her parçada tek seferlik tezgah hazırlık (setup) maliyeti olduğu için birim fiyat adet arttıkça düşer. Prototip onayı sonrası seri adetler için daha uygun birim fiyat sunarız.
Teknik resmi veya numuneyi WhatsApp ya da e-posta ile gönderin; malzeme, tolerans ve adede göre teklif döneriz. Teslim süresi parça karmaşıklığı ve adede göre değişir; onay sonrası net tarih veririz. 2009'dan beri Düzce'de üretim yapıyor, yurt içi ve ihracat sevkiyatı sağlıyoruz.
