Mafsal & Pivot Elemanları İmalatı
Goodway SW-20 kayar otomatta mafsal ve pivot elemanı imalatı: rod end pimi, ball stud, clevis ve pivot pimleri. 7 aile, 63 çeşit, ⌀1–20 mm.
Parça Aileleri
Rod End Pimi
Rod end mafsallarına geçen kademeli pivot pimi, tek uçta dişli tespit.
⌀8–18 · L 25–69 mm
9 çeşit

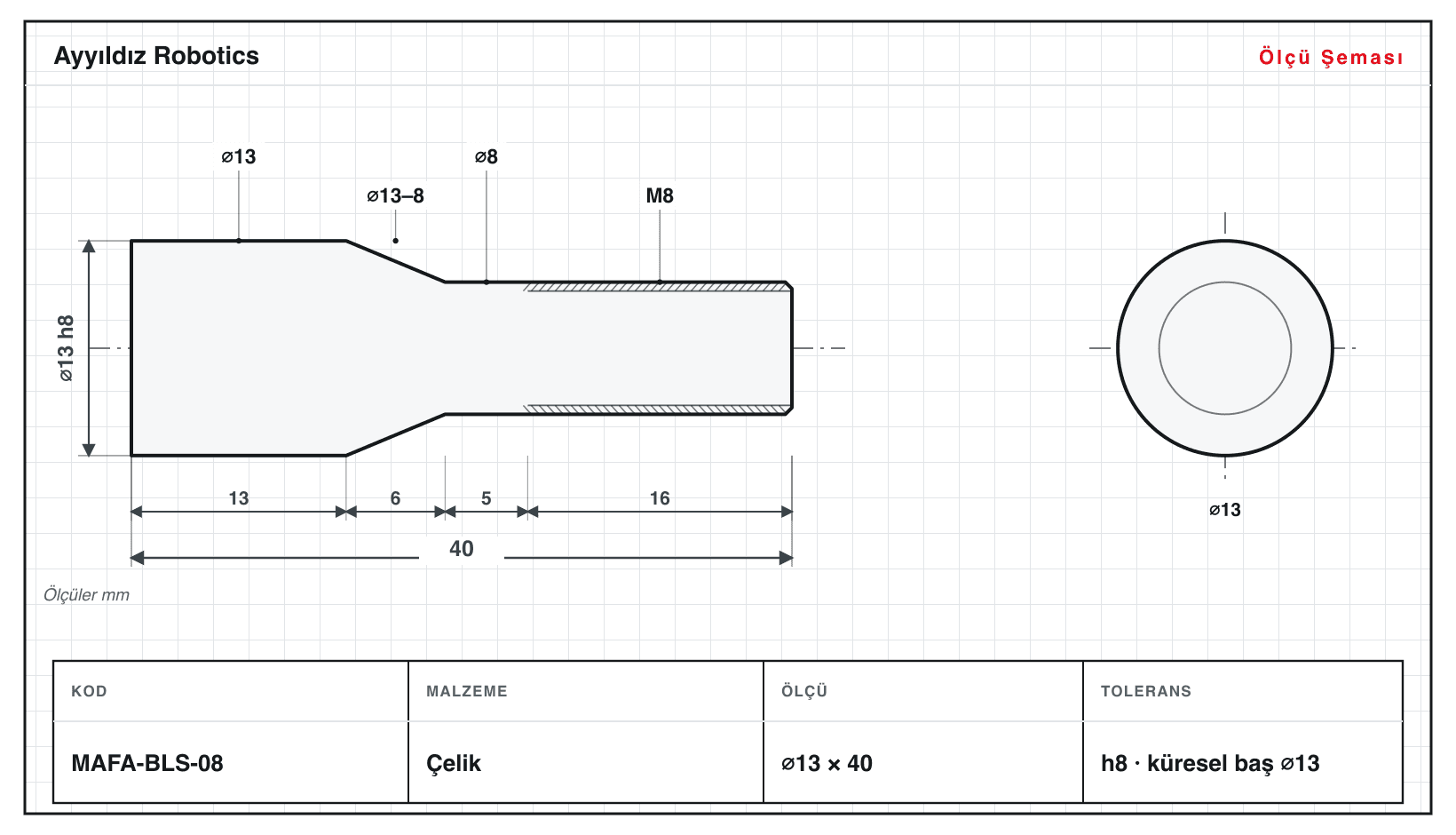

Ball Stud (Küresel Saplama)
Küresel başlı saplama; ball joint yatağına oturan boyunlu dişli gövde.
⌀8–20 · L 28–55 mm
9 çeşit

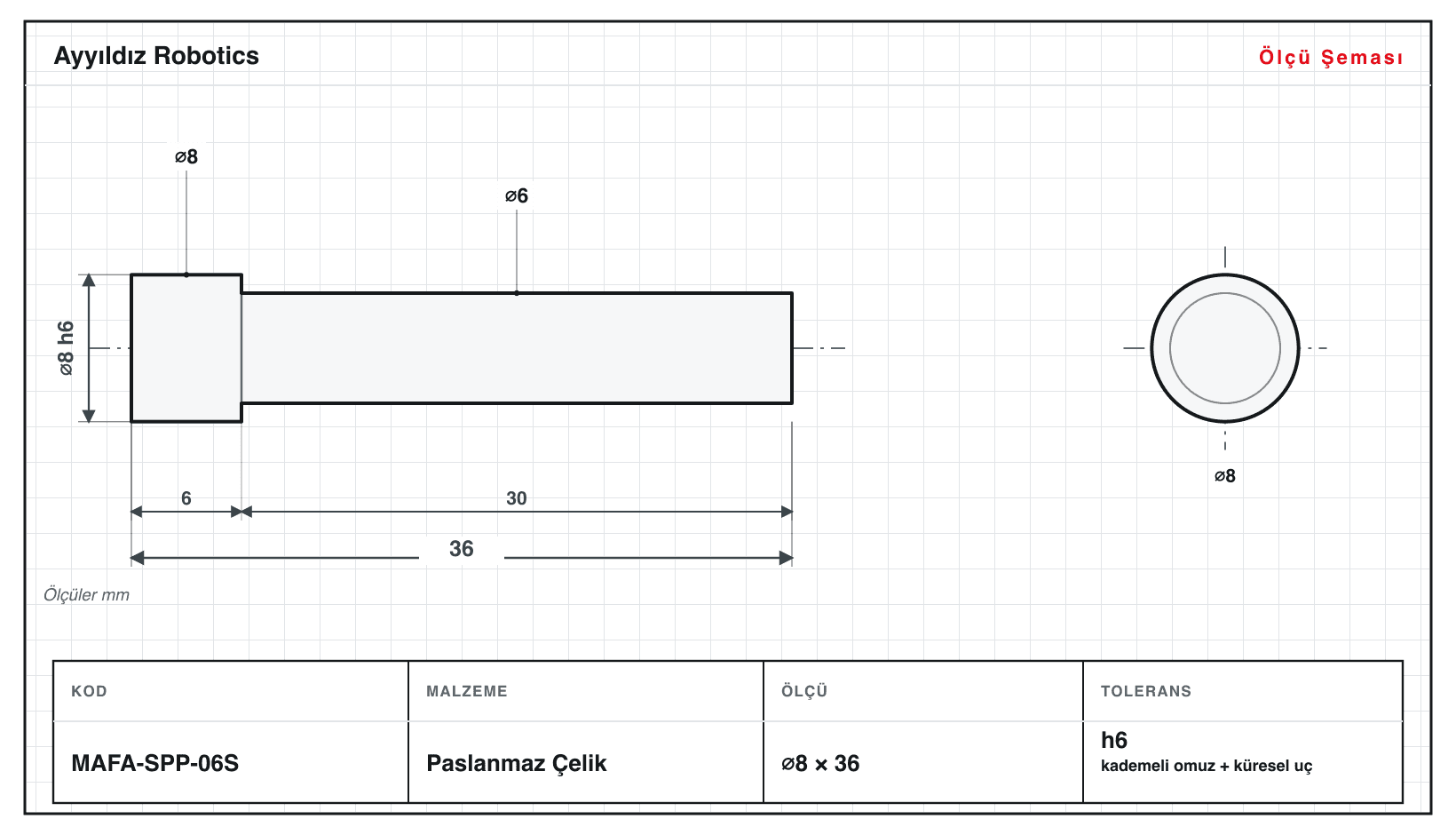

Küresel Pim
Her iki ucu küresel işlenmiş, kendinden hizalanan mafsal pimi.
⌀4–13 · L 20–50 mm
9 çeşit

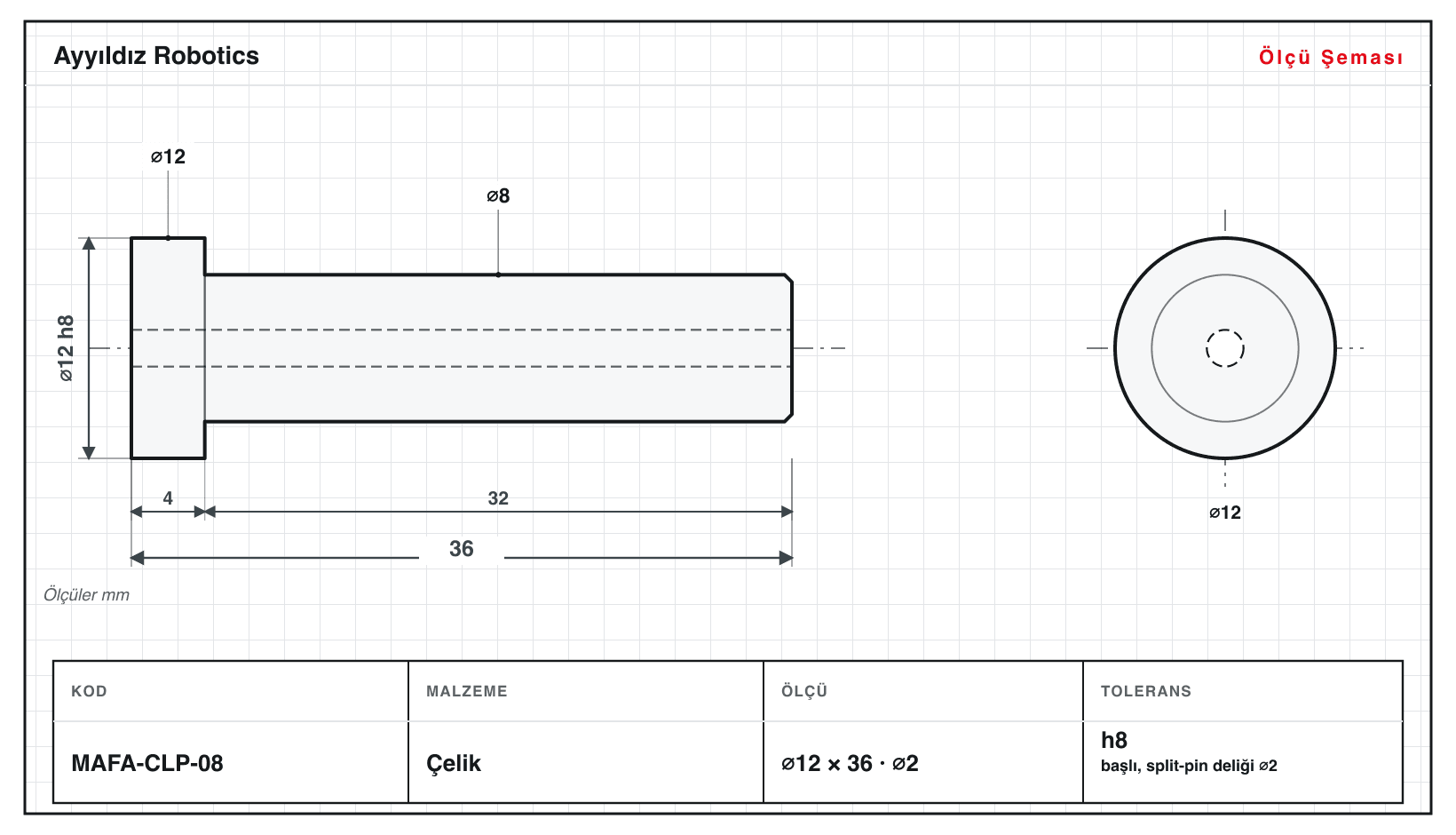

Mafsal (Clevis) Pimi
Çatal-mafsal bağlantısı için başlı, split-pin delikli mafsal pimi.
⌀7–18 · L 21–53 mm
9 çeşit

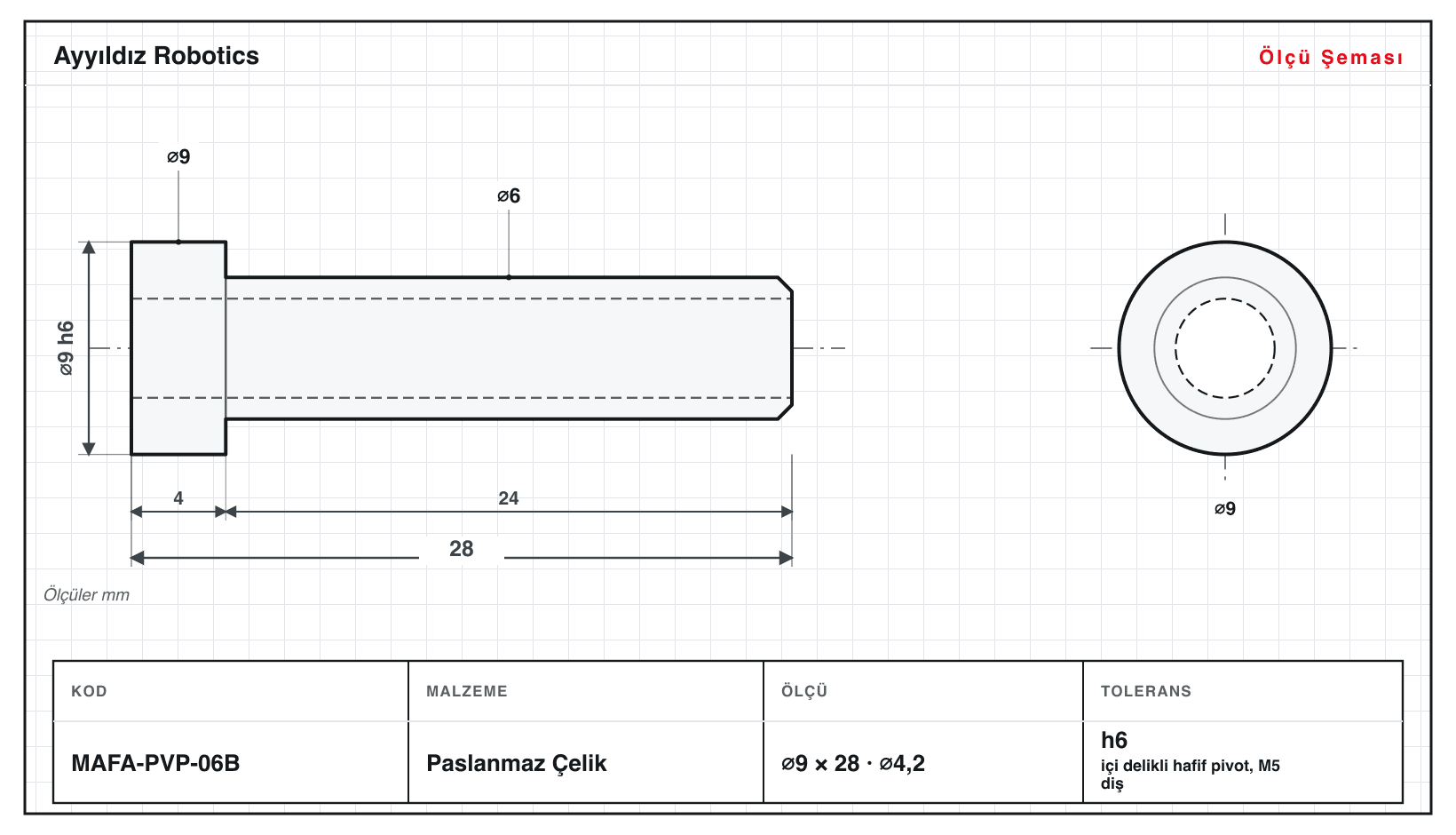

Pivot Pimi
Dönme ekseni oluşturan, sertleştirilmiş kademeli pivot pimi.
⌀5–18 · L 15–51 mm
9 çeşit

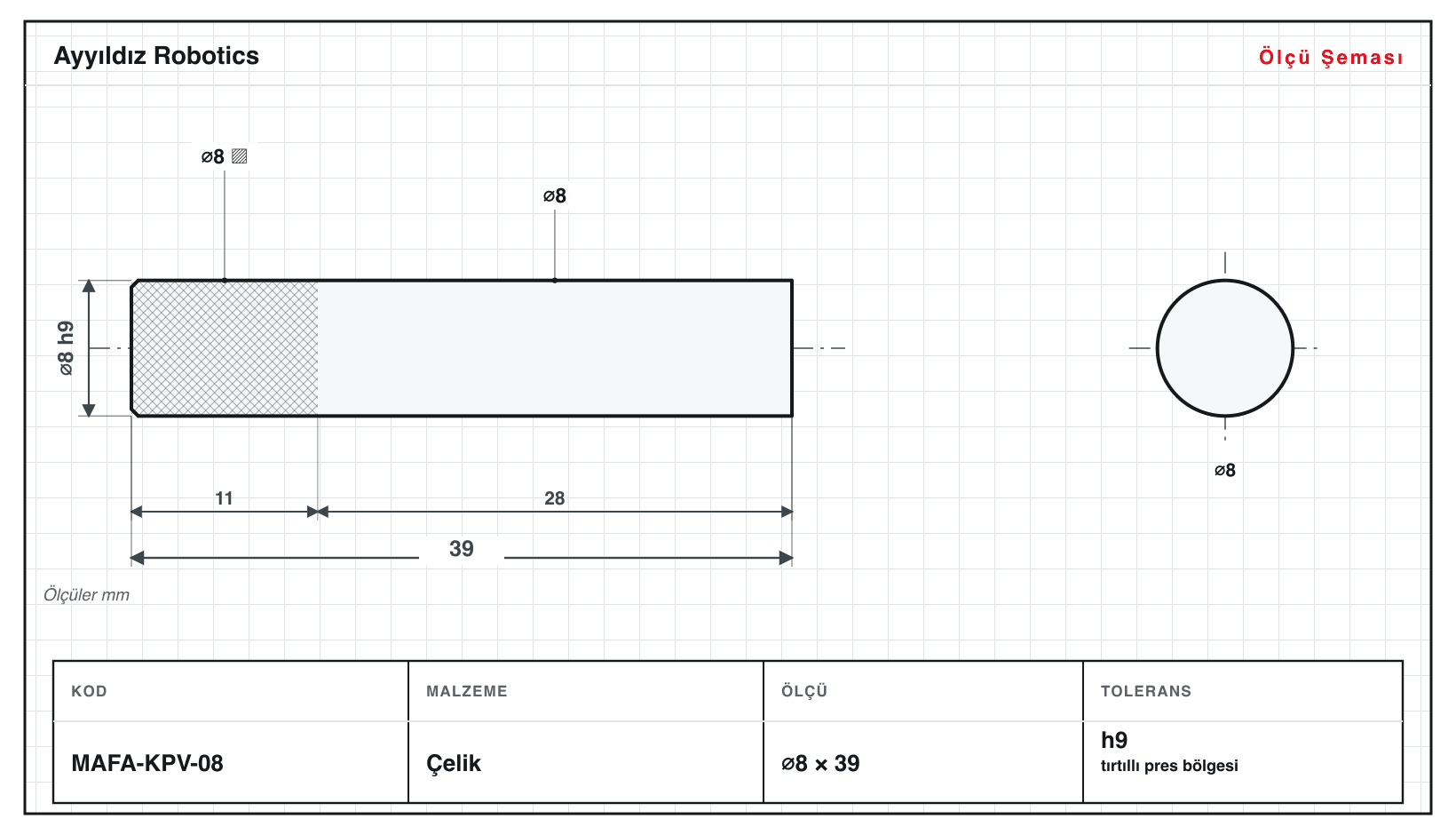

Tırtıllı Pres-Pivot Pimi
Tırtıllı bölümüyle deliğe presleme, serbest ucu küresel pivot pimi.
⌀3–12 · L 18–55 mm
9 çeşit

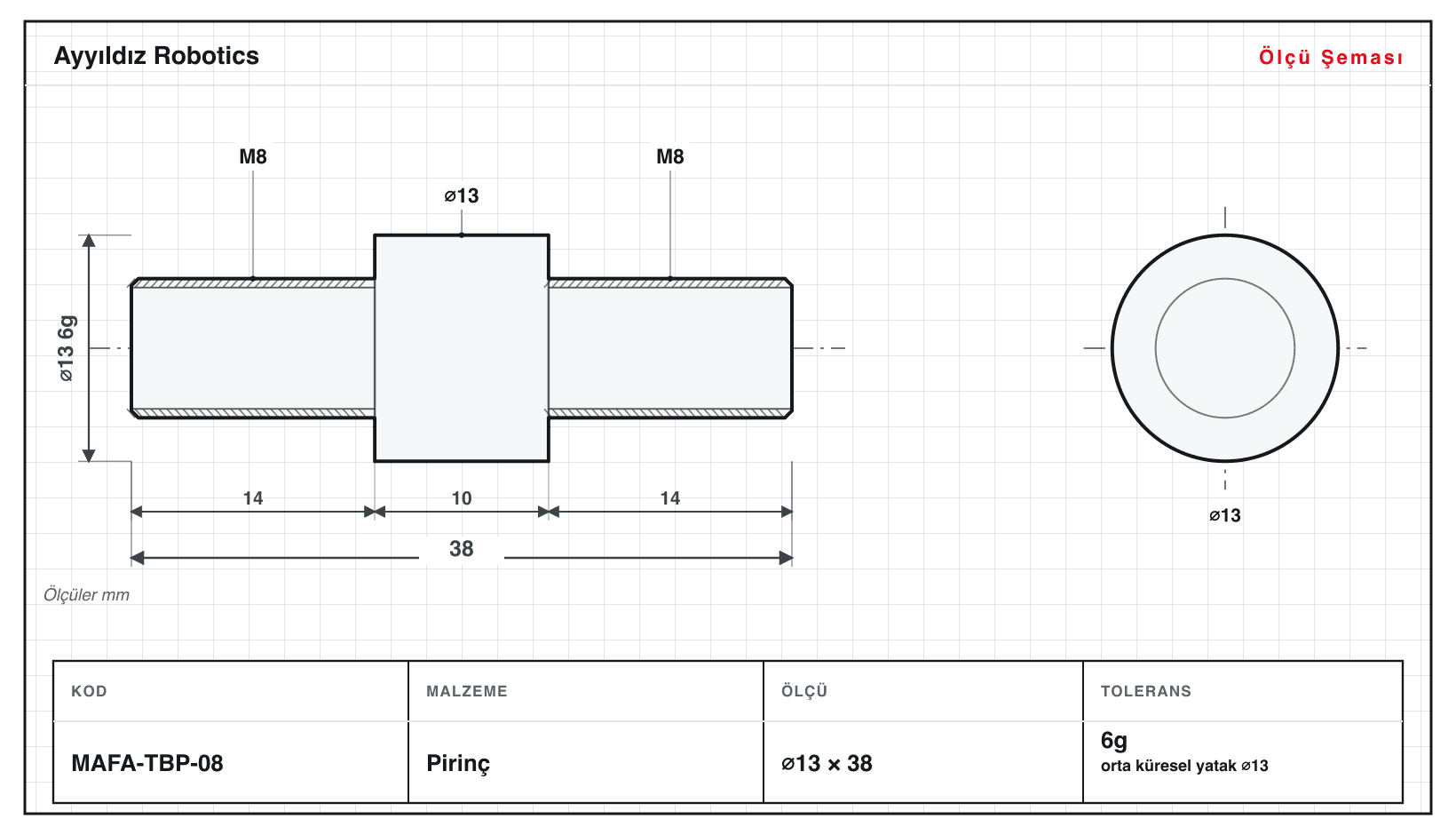

Çift Dişli Küresel Pim
Merkezde küresel yatak, iki uçta dişli ayarlanabilir mafsal pimi.
⌀7–19,6 · L 23–50 mm
9 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınMafsal ve pivot elemanları; bir mekanizmanın dönme, salınım ve açısal hareketini taşıyan hassas tornalanmış bağlantı parçalarıdır. Otomotiv rot/direksiyon kolları, tarım ve iş makineleri, hidrolik-pnömatik silindir gözleri, robotik kollar ve genel makine mafsallarında yük altında çalışırlar. Bu kategoride 7 aile ve 63 çeşit bulunur: Rod End Pimi, Ball Stud (küresel saplama), Küresel Pim, Mafsal (Clevis) Pimi, Pivot Pimi, Tırtıllı Pres-Pivot Pimi ve Çift Dişli Küresel Pim. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işleriz; küresel yüzeyler ve yataklama çapları tipik olarak h6/g6, karşı delikler H7 olarak tutulur; kritik çaplarda ±0,01 mm hedeflenir. Üretim, Goodway SW-20 kayar otomatta ⌀1–20 mm bar çapı aralığında tek operasyonda tamamlanır. 63 standart çeşidin dışında teknik resminize göre özel ölçü ve dişte üretim yapıyoruz. Fiyatlandırma teklif usulüdür; parça, malzeme ve adedi belirtin, teknik resminizle birlikte teklif çıkaralım.
63 varyant boyunca işlem karması 30× diş çekme, 4× altıgen ağız frezeleme, 8× eksenel delik, 8× konik tornalama, 9× tırtıl. Parçalar 15–69 mm boyunda; en uzunu MAFA-RDP-12L (69 mm) bile tek bağlamada bitiyor.
Toleranslar 5 sınıfa yayılıyor (6g, h6, h7, h8, h9) ve 55 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı MAFA-KPV-03'de: L/D 6 — klasik tornada punta desteği isteyecek bir incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Goodway SW-20 kayar otomatta bardan tek operasyonda tornalıyoruz. Küresel baş (ball) ve saplama gövdesi aynı kurulumda işlenir; dişli uçlar (örn. M5–M12) ve gerekiyorsa tırtıl/pah aynı çevrimde tamamlanır. Kayar otomat, ince ve uzun gövdelerde salgıyı düşük tuttuğu için pim ve saplama geometrileri için idealdir.
Çelik, paslanmaz çelik, pirinç ve alüminyum. Yük taşıyan mafsal ve pivot pimlerinde genellikle çelik veya paslanmaz; korozyona açık ortamlarda paslanmaz; iletkenlik/aşınma ve dekoratif uygulamalarda pirinç; hafiflik gerektiren yerlerde alüminyum tercih edilir. Malzeme seçiminde uygulamanıza göre yönlendirme yapabiliriz.
Yataklama ve küresel çaplarda tipik olarak h6/g6, karşı deliklerde H7 sınıfları uygulanır; kritik çaplarda ±0,01 mm hedeflenir. Talep ederseniz ilgili ölçüler için ölçüm/kontrol raporu paylaşırız. İhtiyacınız net değilse teknik resimdeki fonksiyona göre tolerans öneririz.
Evet. 63 standart çeşit bir başlangıç noktasıdır; teknik resminize (DWG/PDF/STEP) göre özel çap, boy, diş ve küresel baş ölçülerinde üretim yapıyoruz. ⌀1–20 mm bar çapı aralığındaki mafsal ve pivot geometrilerinin çoğu SW-20'de karşılanır.
Fiyatlandırma teklif usulüdür; adet, malzeme, tolerans ve teknik resme göre değişir. 2009'dan bu yana Düzce'de üretim yapıyor, yurt içi ve ihracat siparişlerini karşılıyoruz. Numune/ilk parça onayı ve seri üretim planını teklif aşamasında netleştiriyoruz.
