Kaplin & Mil Adaptörleri İmalatı
Goodway SW-20 kayar otomatta kaplin ve mil adaptörü imalatı: 14 aile, 135 çeşit, ⌀6–20 mm. Çelik, paslanmaz, pirinç, alüminyum. Teknik resim + teklif.
Parça Aileleri
Esnek Kaplin Göbeği
Delikli tek kademeli sıkma göbek; esnek kaplin gövdesine geçme mil bağlantısı sağlar.
⌀9–19 · L 16–30 mm
11 çeşit

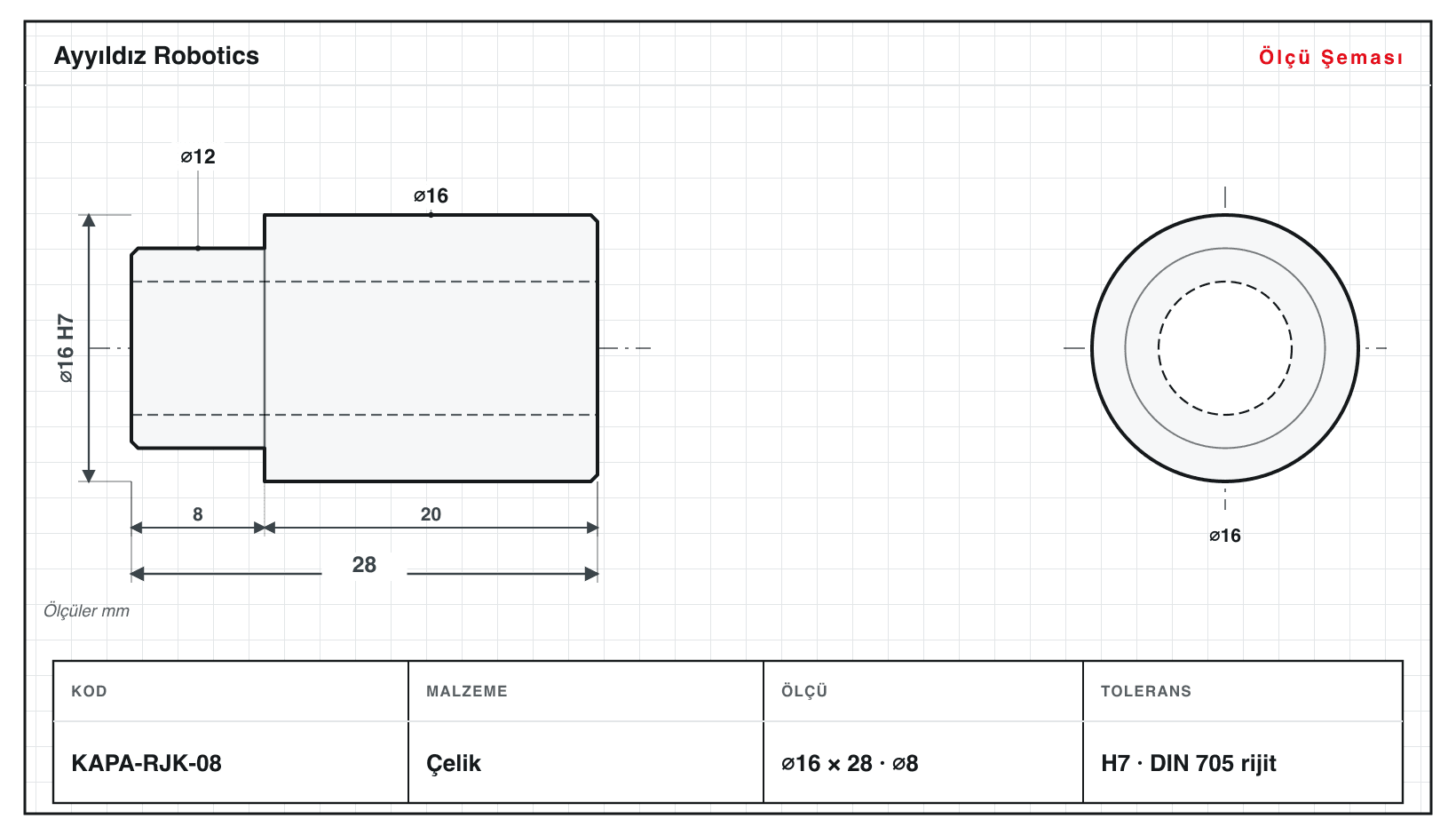

Rijit Kaplin Göbeği
İki kademeli delikli rijit kaplin göbeği; iki mili boşluksuz eksenel hizalar.
⌀12–20 · L 22–38 mm
9 çeşit

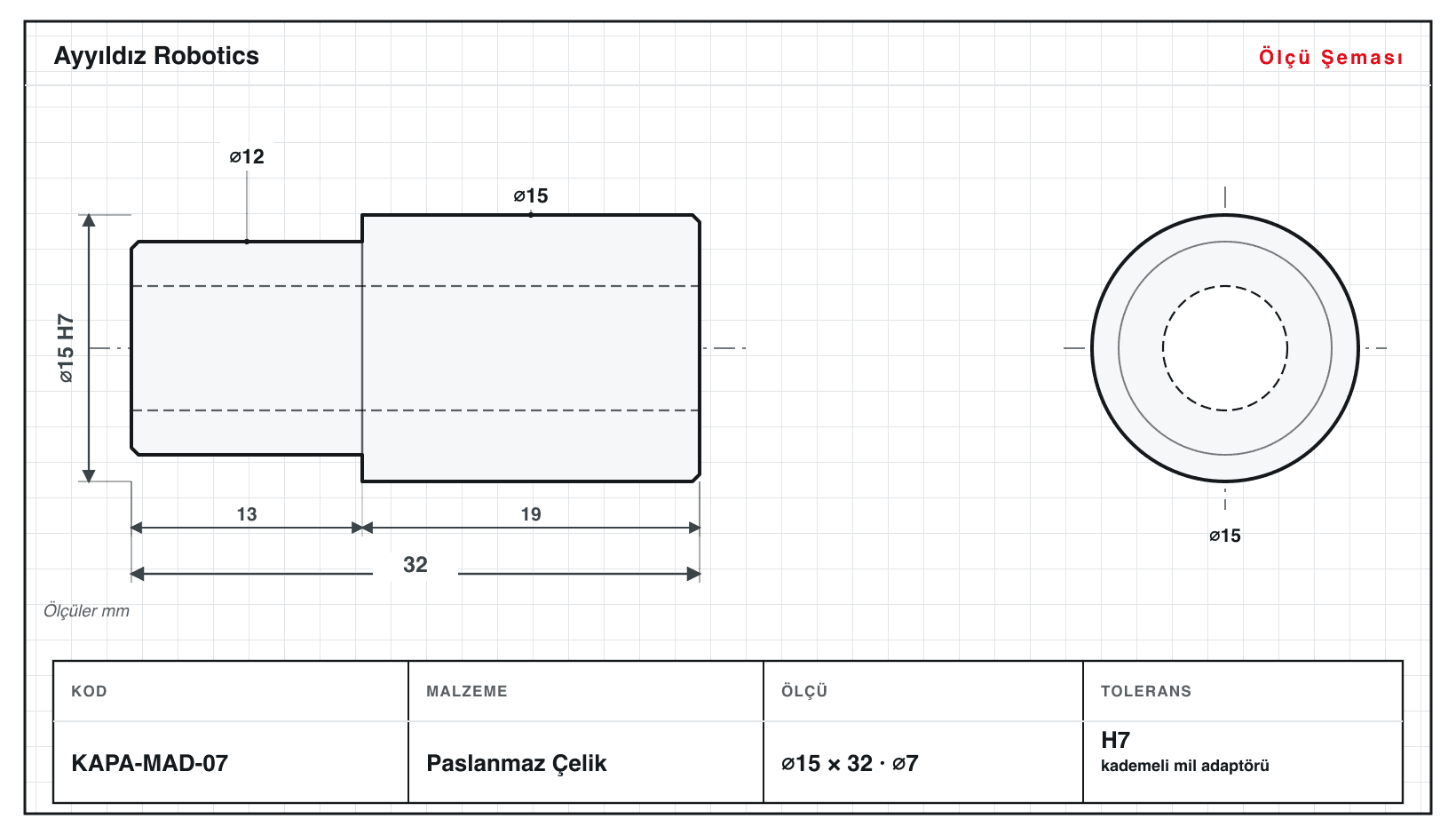

Mil Adaptörü Göbeği
Kademeli delikli mil adaptörü; farklı çaptaki iki mili tek göbekte birleştirir.
⌀11–19 · L 24–42 mm
9 çeşit

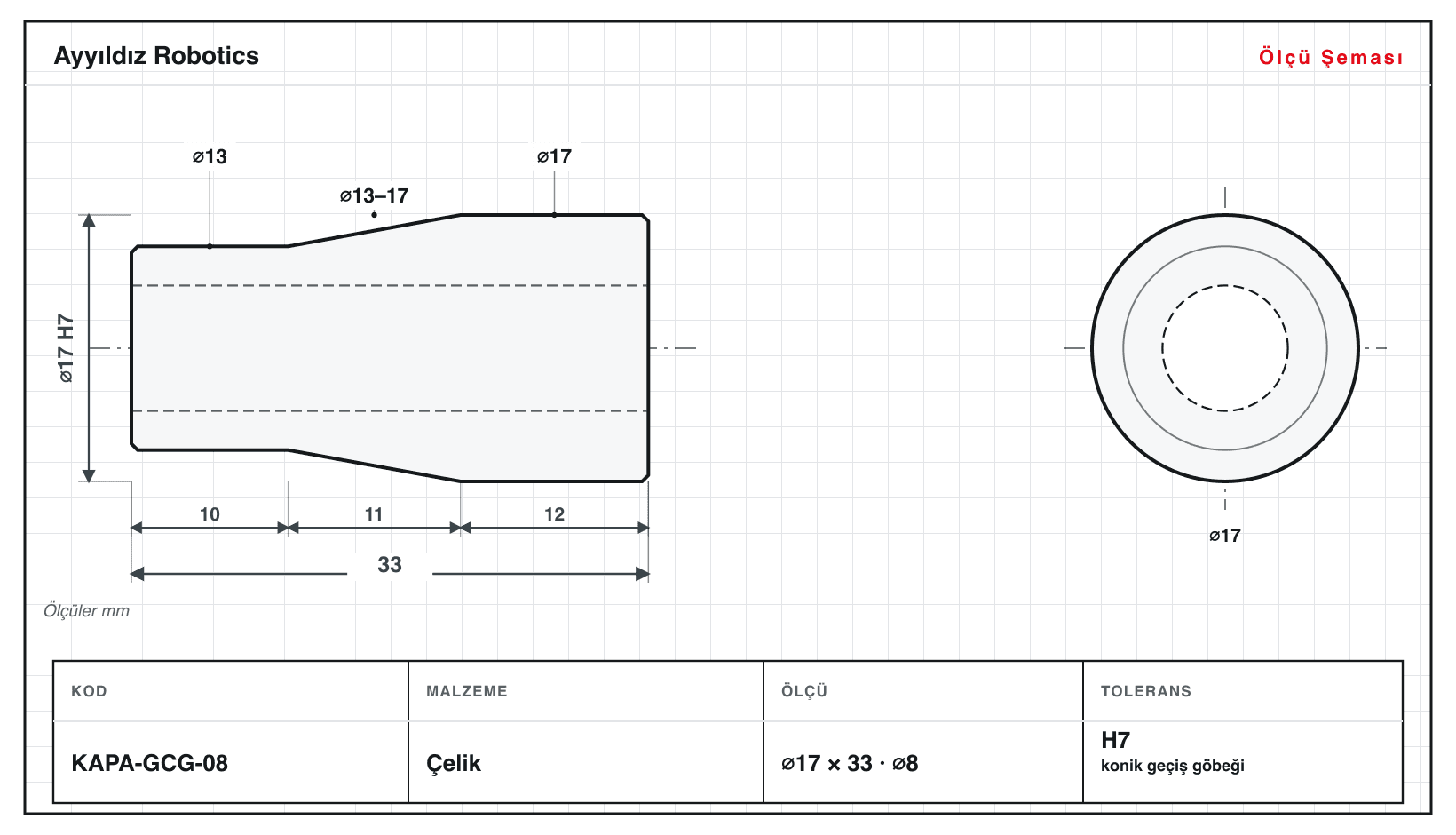

Konik Geçiş Göbeği
Konik geçişli delikli göbek; iki çap arasında yumuşak kademesiz geçiş sağlar.
⌀13–20 · L 27–37 mm
8 çeşit

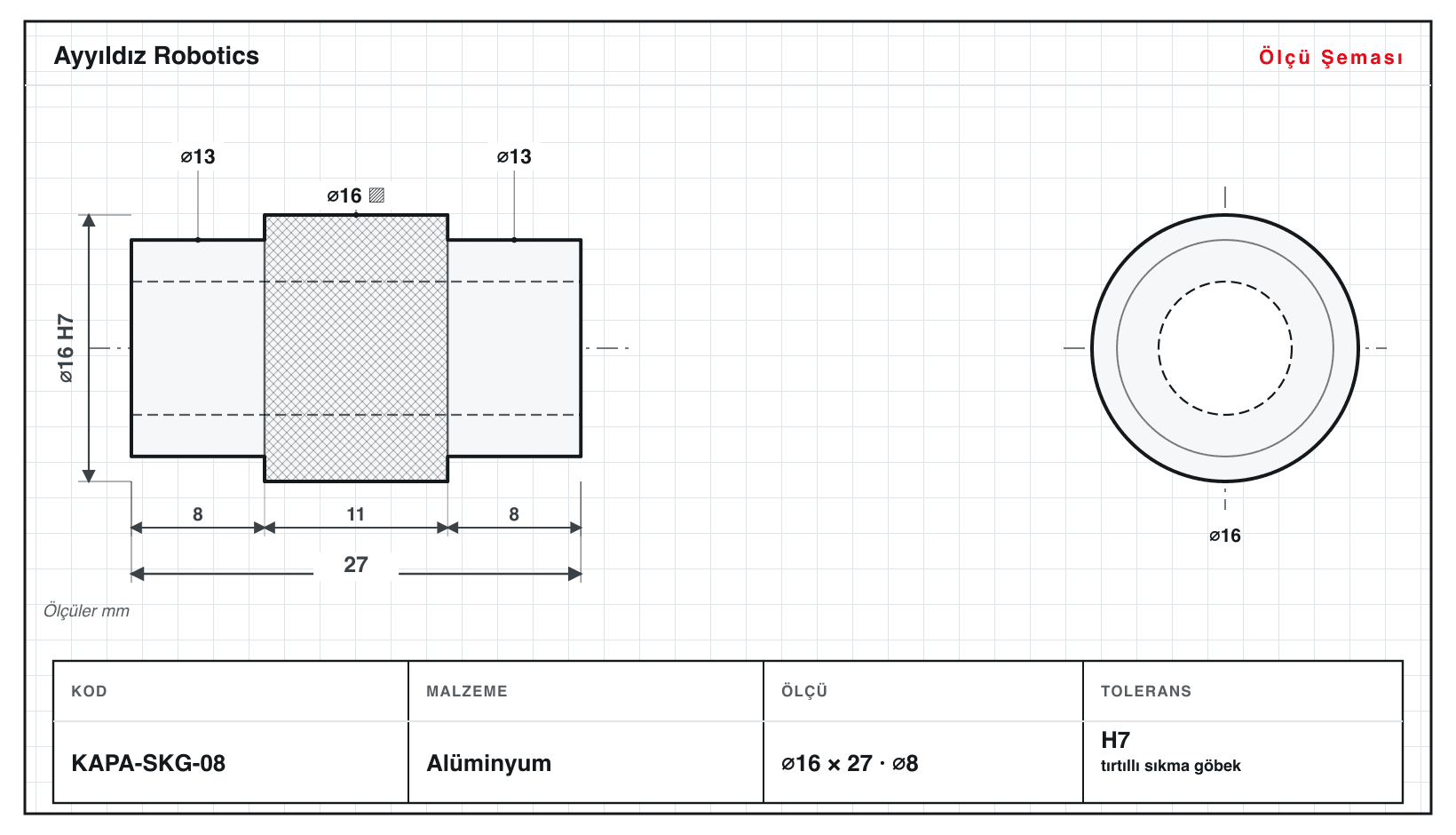

Tırtıllı Sıkma Göbek
Ortası tırtıllı, iki uçtan delikli sıkma göbek; elle kavramalı montaj sağlar.
⌀11–20 · L 20–33 mm
10 çeşit

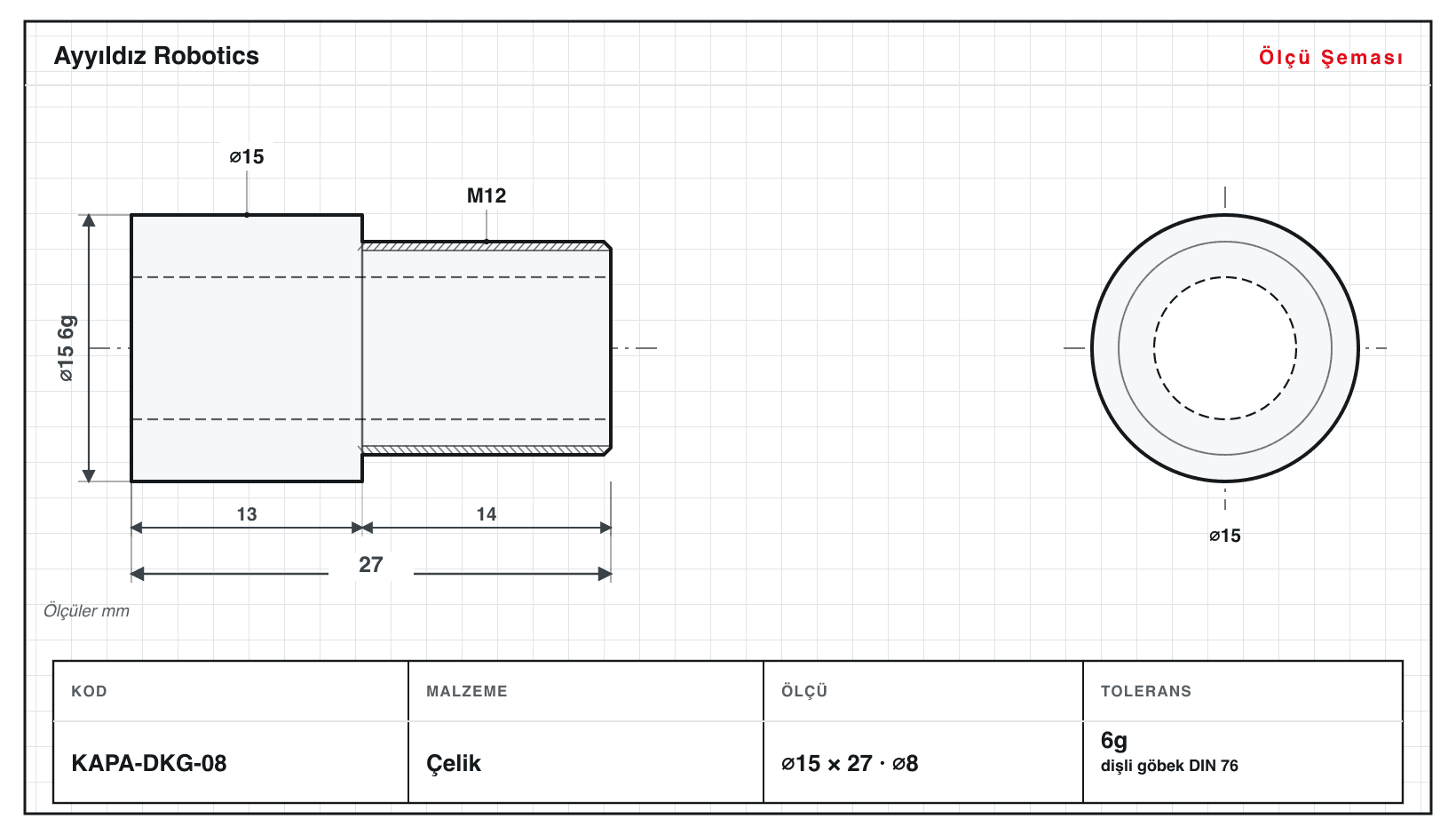

Dişli Kaplin Göbeği
Delikli gövde ve dış dişli uç taşıyan kaplin göbeği; vidalı karşı parçaya bağlanır.
⌀11–19 · L 20–30 mm
9 çeşit

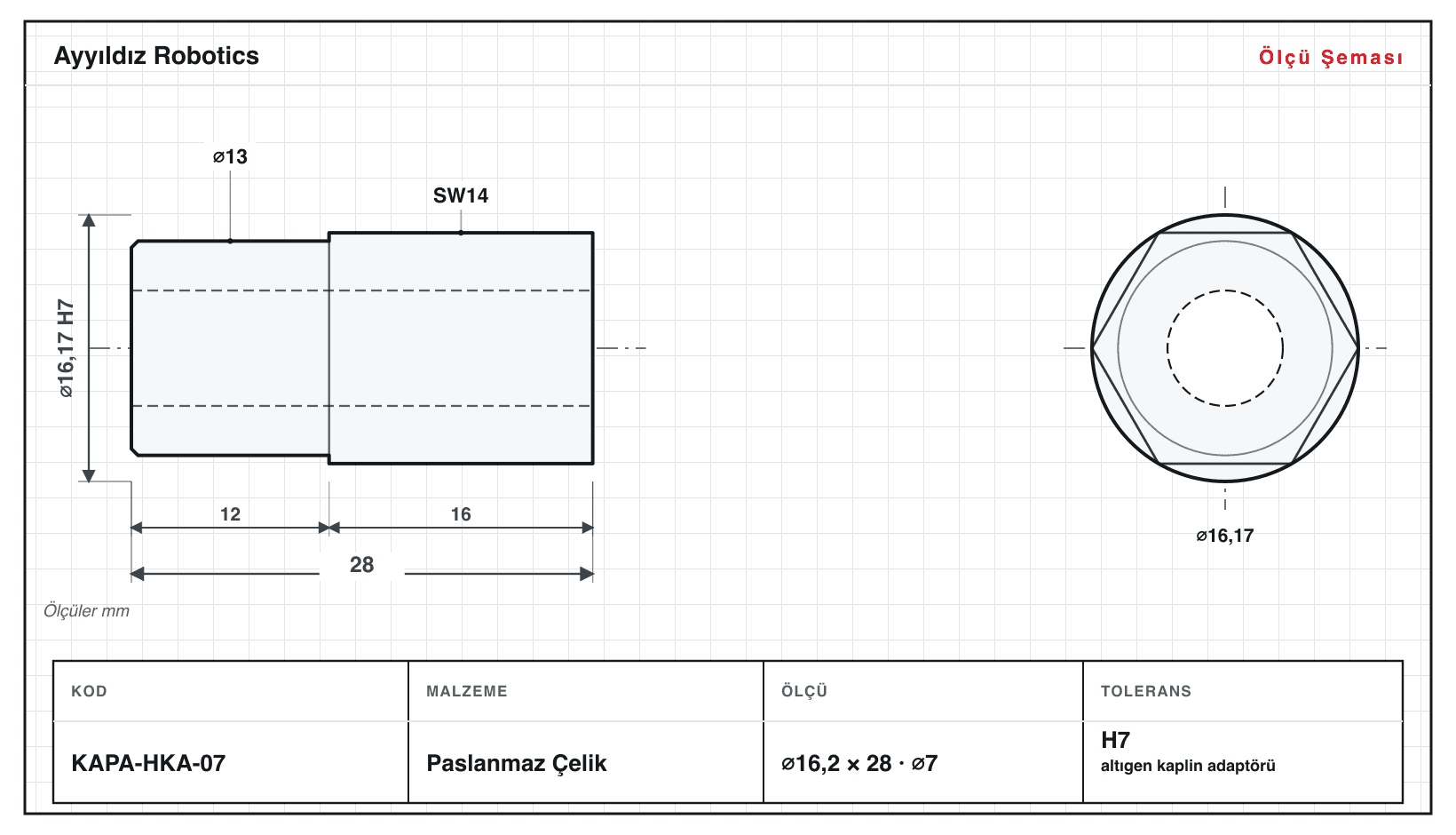

Altıgen Kaplin Adaptörü
Silindirik delikli gövde ve altıgen tahrik ucu taşıyan kaplin adaptörü; anahtarla döndürülür.
⌀11,5–19,6 · L 20–37 mm
9 çeşit

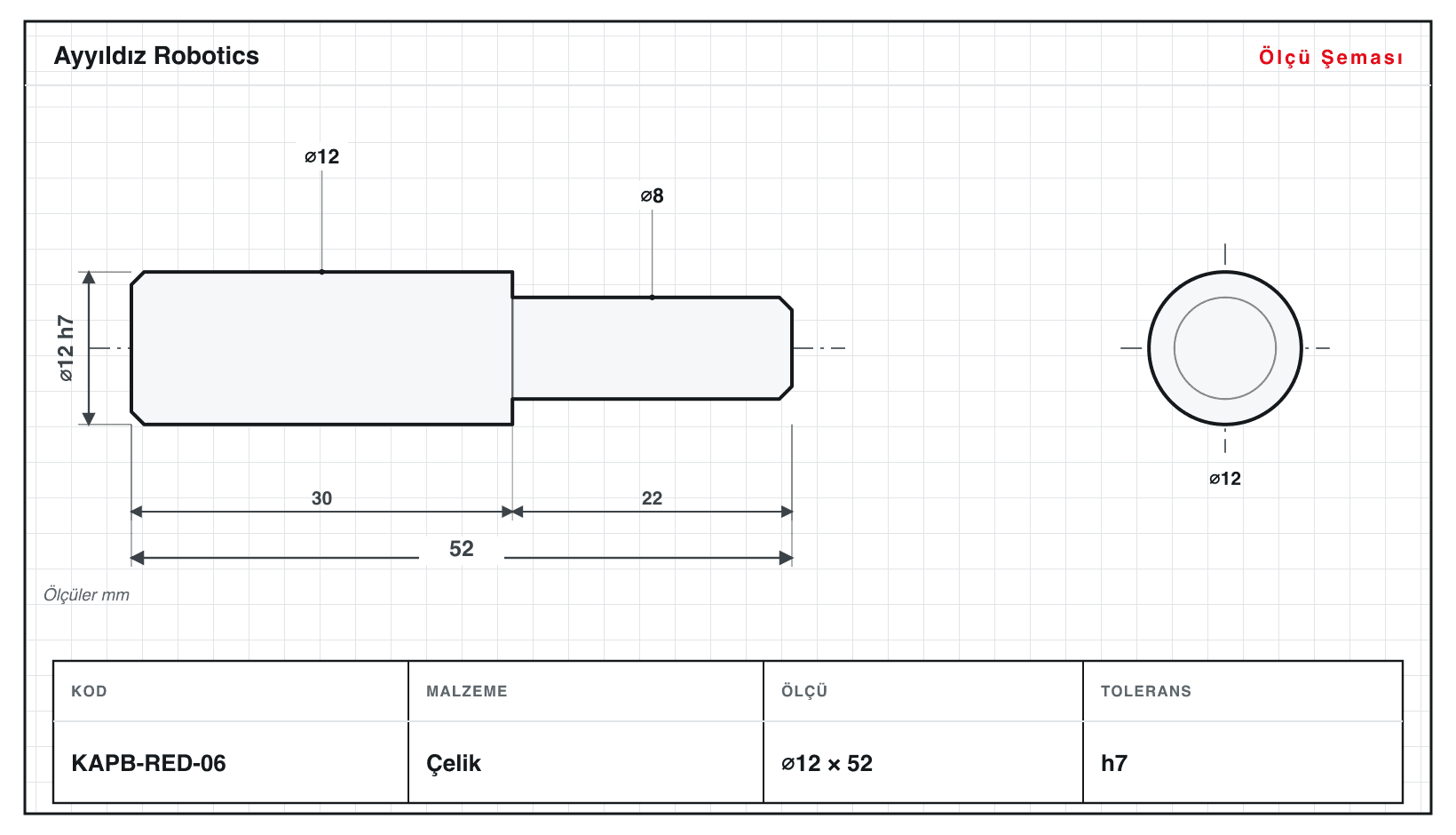

Redüksiyon Mili
İki farklı çapı birleştiren kademeli redüksiyon mili.
⌀6–20 · L 30–80 mm
11 çeşit

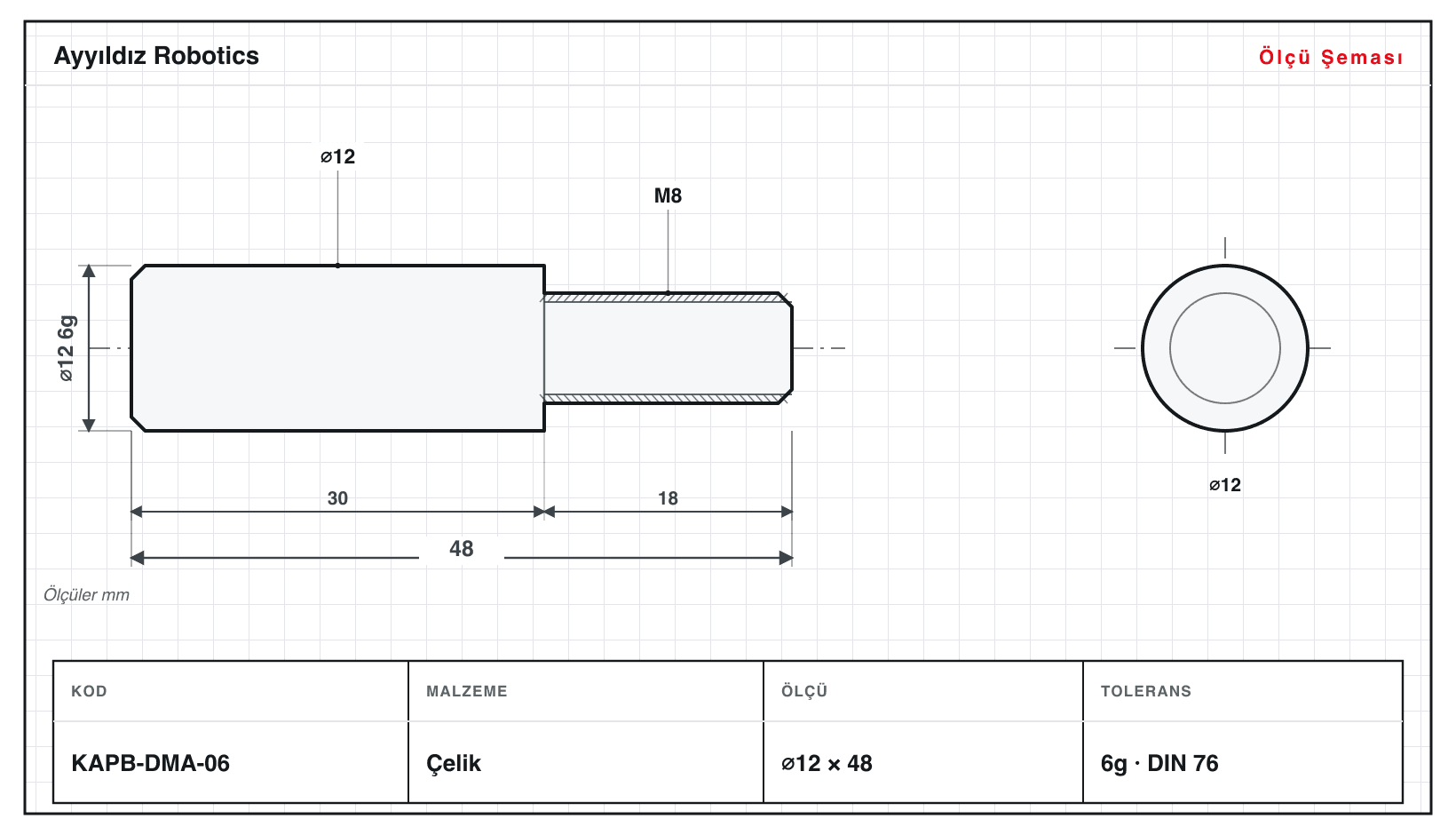

Dişli Mil Adaptörü
Bir ucu düz mil, diğer ucu dış dişli mil adaptörü.
⌀6–18 · L 28–64 mm
10 çeşit

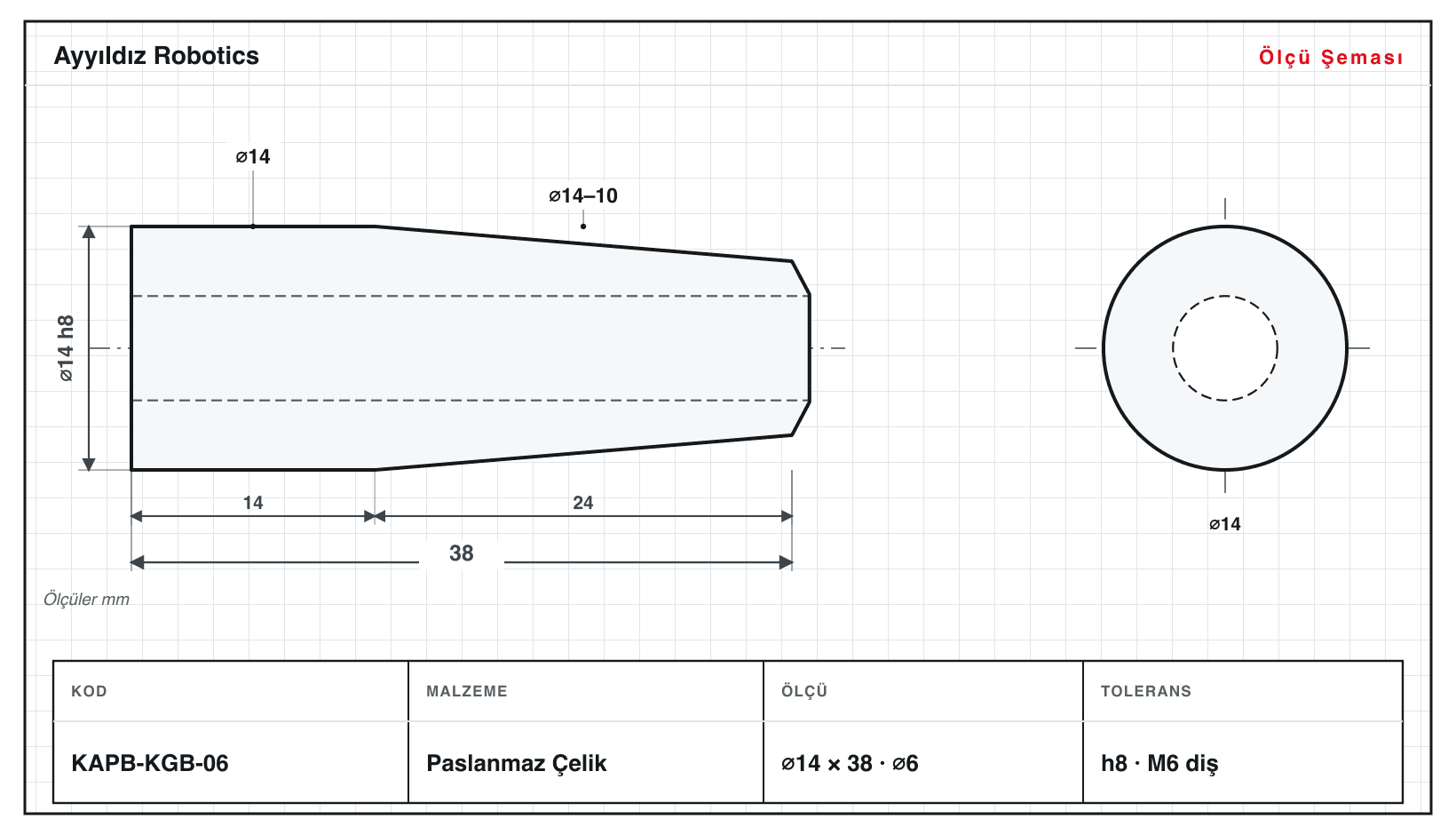

Konik Göbek
İç dişli, konik geçmeli mil bağlantı göbeği.
⌀8–20 · L 22–50 mm
10 çeşit

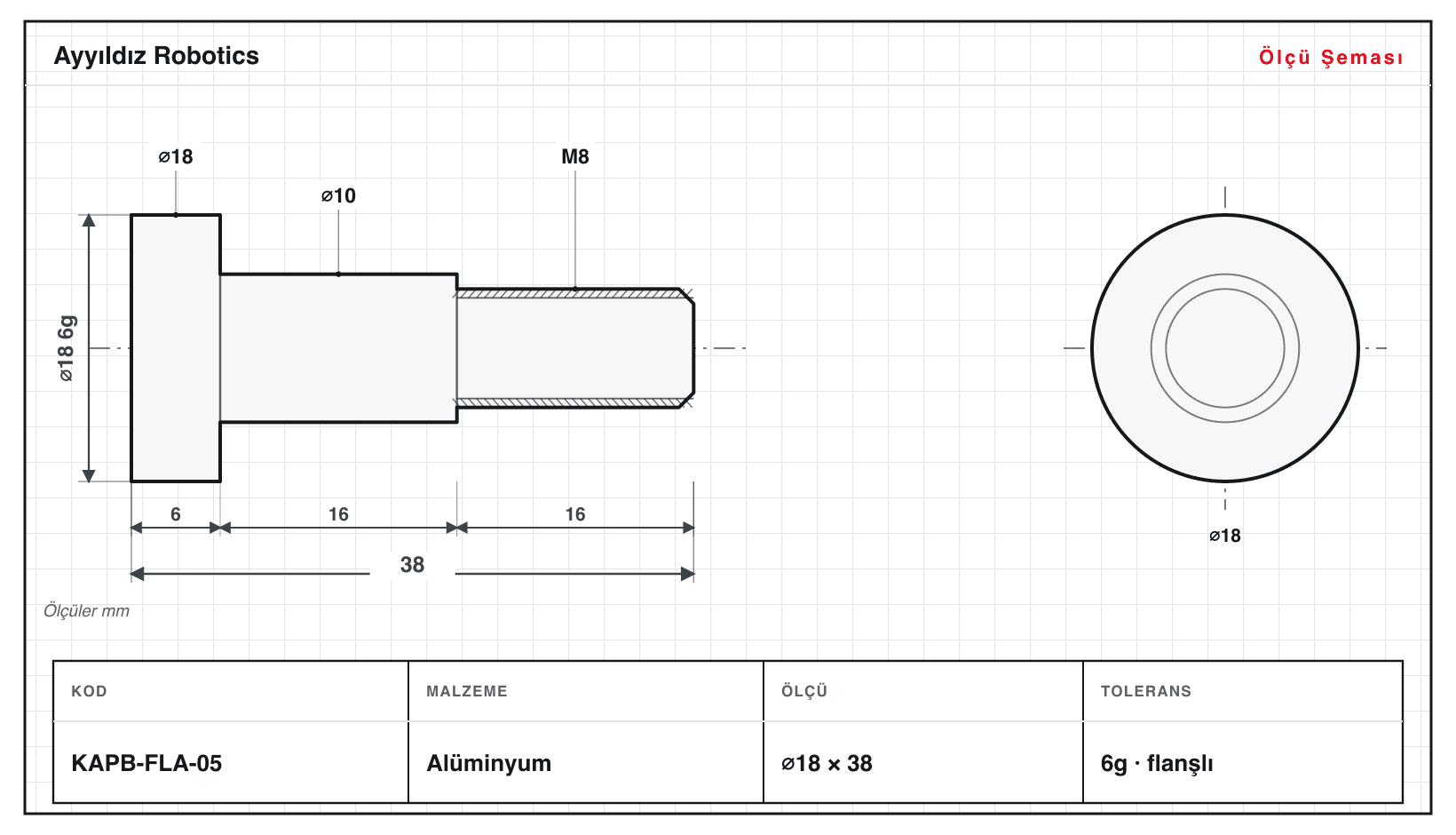

Flanşlı Adaptör
Flanşlı gövdeli, dişli mil bağlantı adaptörü.
⌀14–20 · L 24–56 mm
9 çeşit

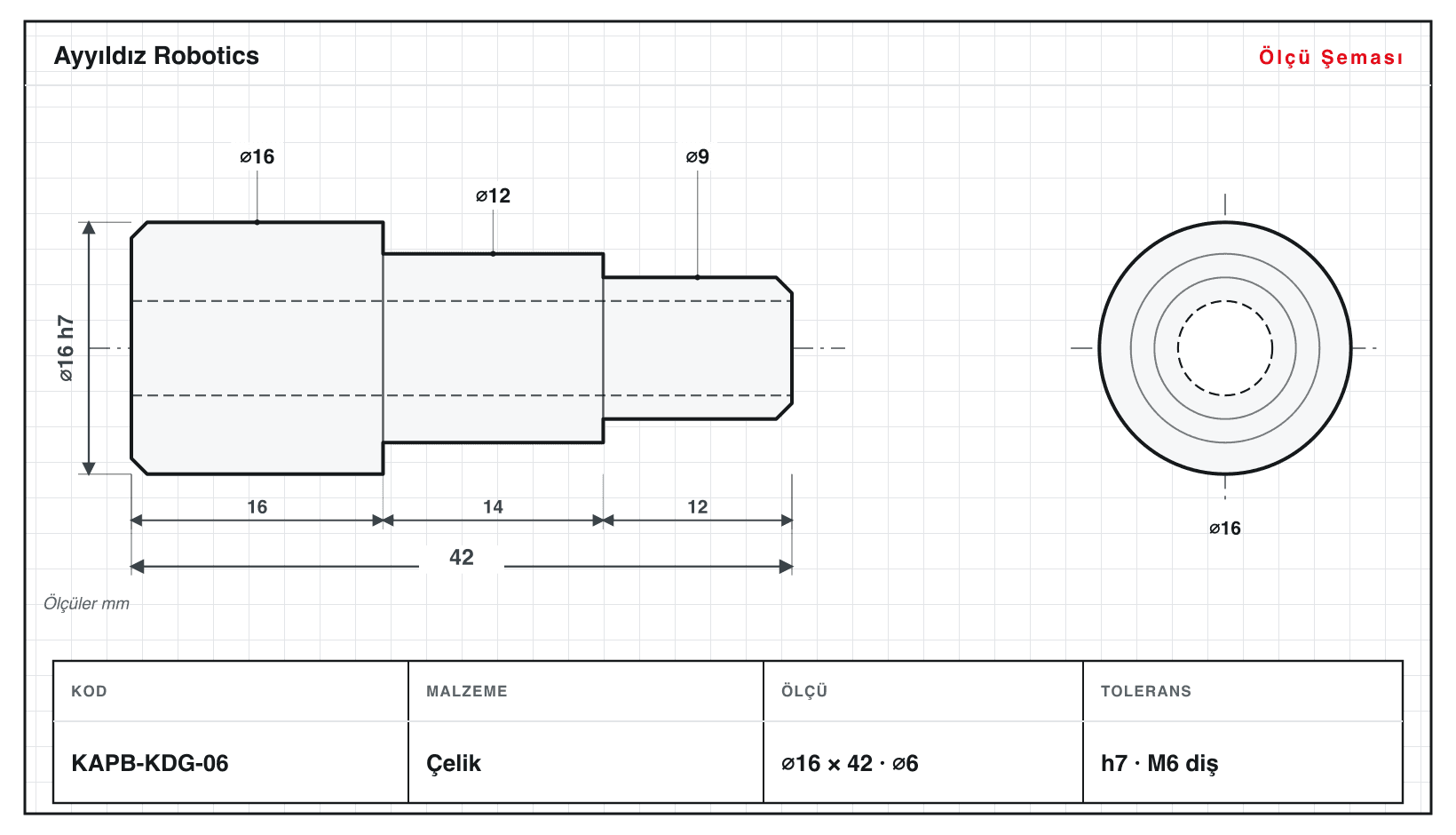

Kademeli Göbek
Çok kademeli, iç delikli mil bağlantı göbeği.
⌀8–20 · L 28–60 mm
10 çeşit

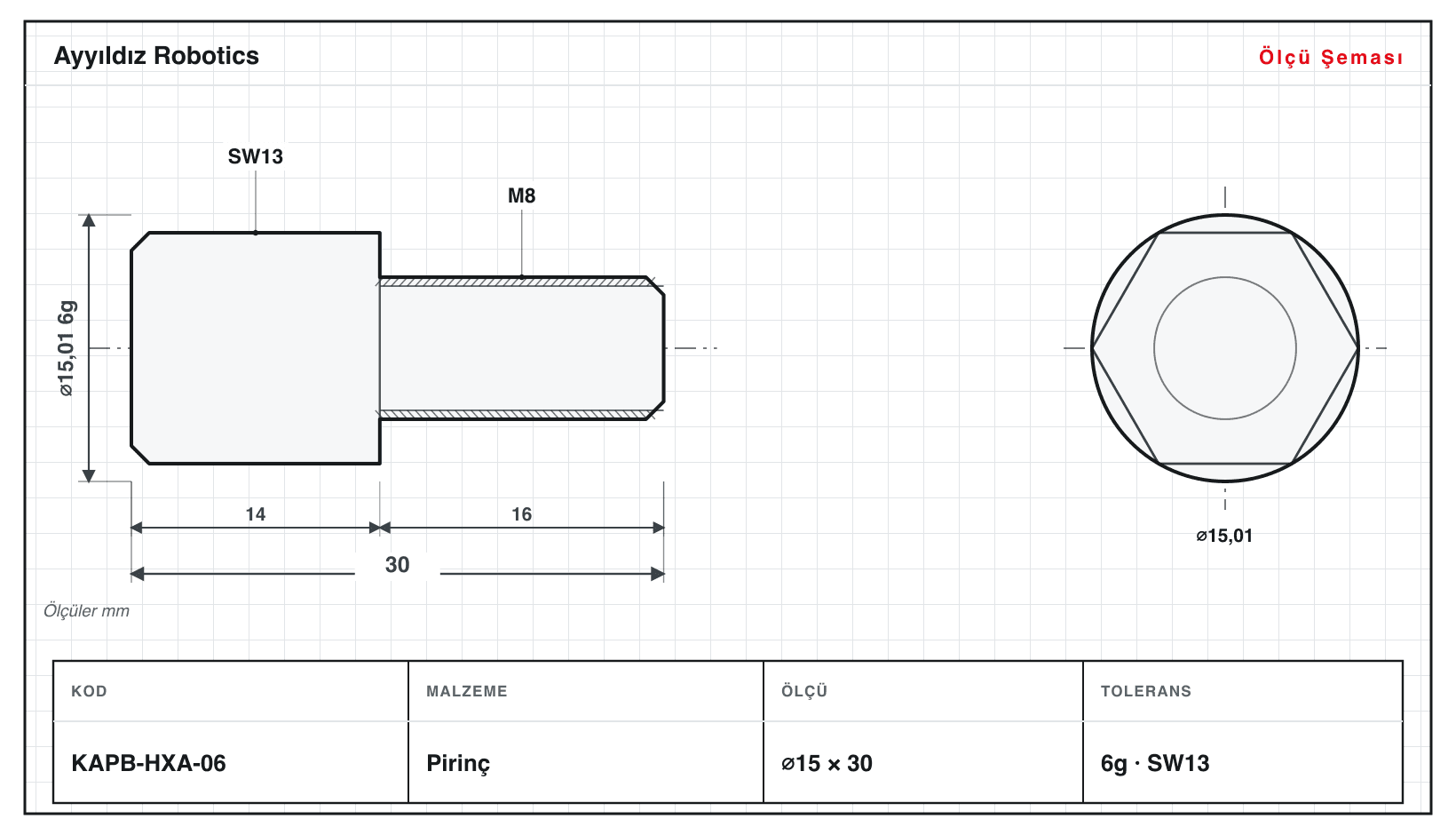

Altıgen Mil Adaptörü
Anahtar ağızlı altıgen gövdeli dişli mil adaptörü.
⌀6,4–19,6 · L 16–52 mm
10 çeşit

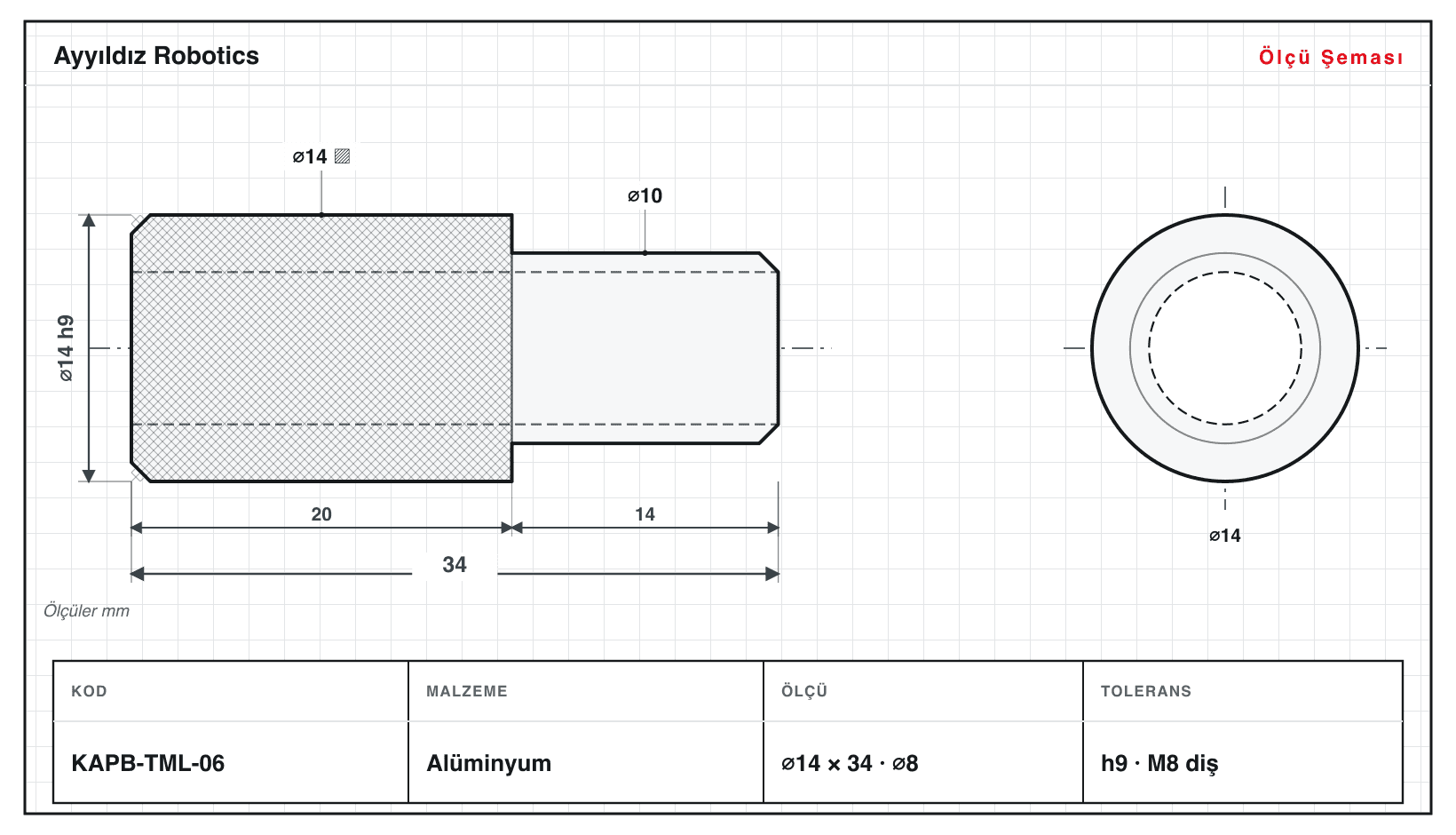

Tırtıllı Mil Bağlantısı
Tırtıllı tutma yüzeyli, iç dişli mil bağlantı elemanı.
⌀8–20 · L 20–42 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınKaplin ve mil adaptörleri, iki mili eksenel olarak birleştiren, farklı çaplar arasında geçiş sağlayan ve tahrik momentini aktaran hassas tornalama parçalarıdır; robotik, otomasyon, tekstil makineleri, pompa ve enkoder uygulamalarında yaygın kullanılır. Bu kategoride 14 aile ve 135 çeşit bulunur: esnek ve rijit kaplin göbeği, mil adaptörü göbeği, konik geçiş göbeği, tırtıllı sıkma göbek, dişli kaplin göbeği, altıgen kaplin adaptörü, redüksiyon mili, dişli mil adaptörü, konik ve kademeli göbek, flanşlı adaptör, altıgen ve tırtıllı mil bağlantıları. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işleriz. Göbek delikleri H7, mil çapları h7–h9, dişler 6g toleransında tutulur. Ayyıldız Robotics, 2009'dan bu yana Düzce'de Goodway SW-20 CNC kayar otomatta ⌀6–20 mm aralığında üretim yapar; standart 135 çeşidin yanında teknik resminize göre özel üretim de sağlar. Fiyatlandırma teklif usulüdür — parça, malzeme ve adedi seçip teklif alırsınız.
135 varyant boyunca işlem karması 38× diş çekme, 19× altıgen ağız frezeleme, 98× eksenel delik, 18× konik tornalama, 20× tırtıl. Parçalar 16–80 mm boyunda; en uzunu KAPB-RED-11 (80 mm) bile tek bağlamada bitiyor.
Toleranslar 5 sınıfa yayılıyor (6g, H7, h7, h8, h9) ve 124 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı KAPB-DMA-02'de: L/D 5,3 — kategorinin en uzun-ince oranı, klasik tornada da tutulabilir bir aralık.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar Goodway SW-20 kayar otomat (Swiss tipi) CNC tornada, ⌀6–20 mm bar malzemeden tek operasyonda işlenir. Göbek deliği, kademeler, konik geçiş, dış diş, altıgen tahrik ucu ve tırtıl gibi özellikler tek bağlamada üretilir; böylece eş eksenlilik ve tekrarlanabilirlik yüksek olur.
Çelik, paslanmaz çelik, pirinç ve alüminyum. Seçim uygulamaya göre yapılır: paslanmaz korozyon direnci ve hijyen için, pirinç iyi işlenebilirlik ve iletkenlik için, alüminyum hafiflik için, çelik ise yüksek dayanım gereken tahrik göbekleri için tercih edilir.
Göbek delikleri geçme montaj için H7, mil ve göbek dış çapları h7–h9, dişli uçlar 6g sınıfında üretilir. Teknik resminizde farklı bir tolerans, geçme sınıfı veya yüzey pürüzlülüğü belirtilmişse ona göre işleriz.
Evet. Standart 135 çeşidin dışında, kendi teknik resminize (DXF/STEP/PDF) veya numunenize göre özel delik çapı, kademe, diş ve gövde geometrisiyle üretim yaparız. Ölçü ve malzemeyi paylaşın, uygunluk ve teklif için dönüş yapalım.
Küçük prototip partilerinden seri üretime kadar çalışırız; kesin minimum adet parça karmaşıklığına ve malzemeye göre teklifte belirtilir. Teslim süresi çeşit, adet ve malzeme stoğuna bağlı olup teklifle birlikte netleştirilir. Yurt içi ve ihracat siparişleri karşılanır.
