Otomotiv Hassas Parçalar — CNC Kayar Otomat İmalatı
Enjektör pimi, supap iticisi, yataklama burcu ve daha fazlası: ⌀1–20 mm otomotiv hassas parçaları çelik, paslanmaz, pirinç ve alüminyumda üretiyoruz.
Parça Aileleri
Enjektör Pimi
Yakıt enjektöründe iğne/valf hareketini yönlendiren konik uçlu hassas pim.
⌀4–10 · L 21–52 mm
8 çeşit

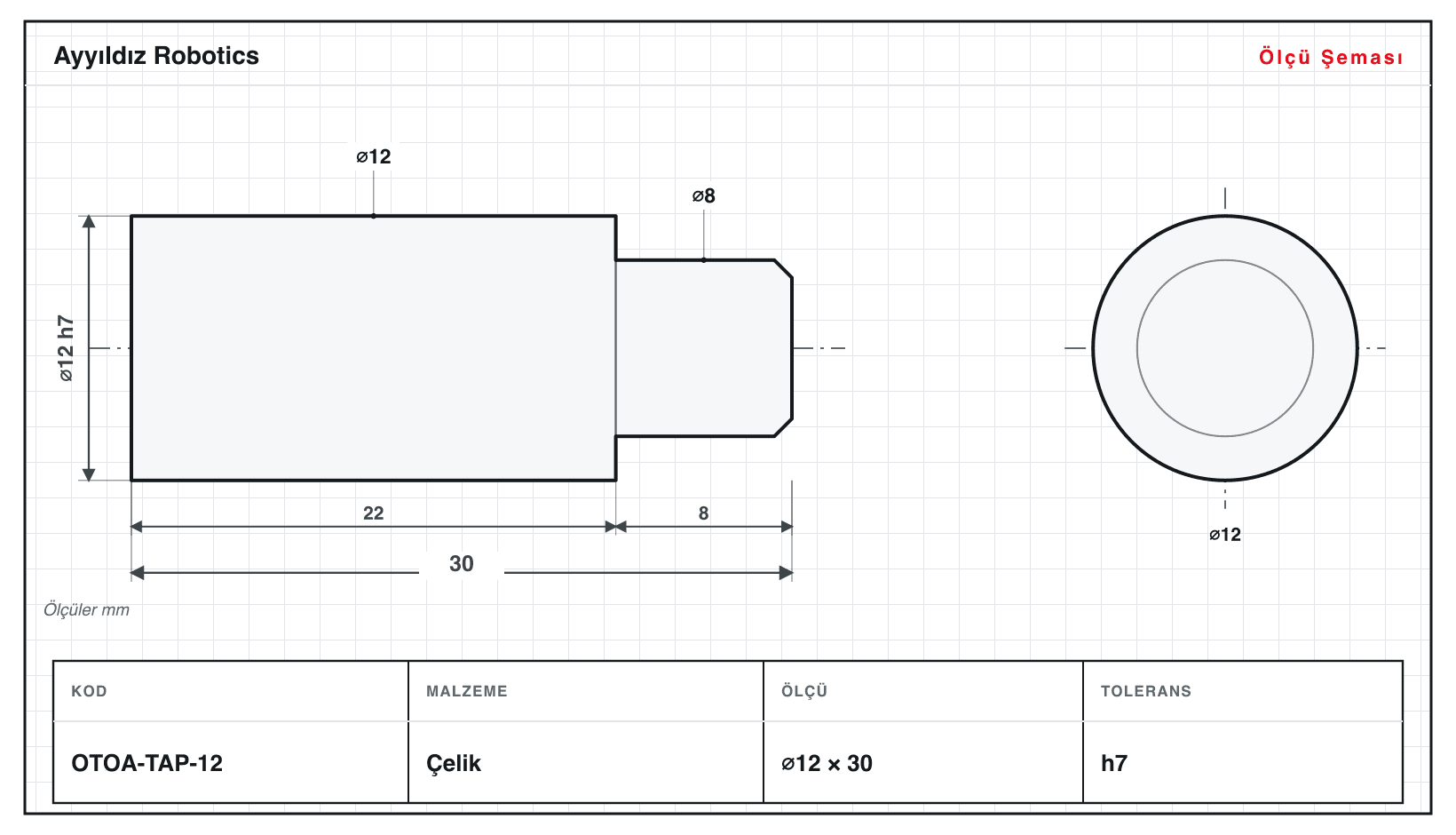

Supap İticisi
Kam mili hareketini supaba aktaran kademeli silindirik itici eleman.
⌀6–16 · L 20–36 mm
9 çeşit

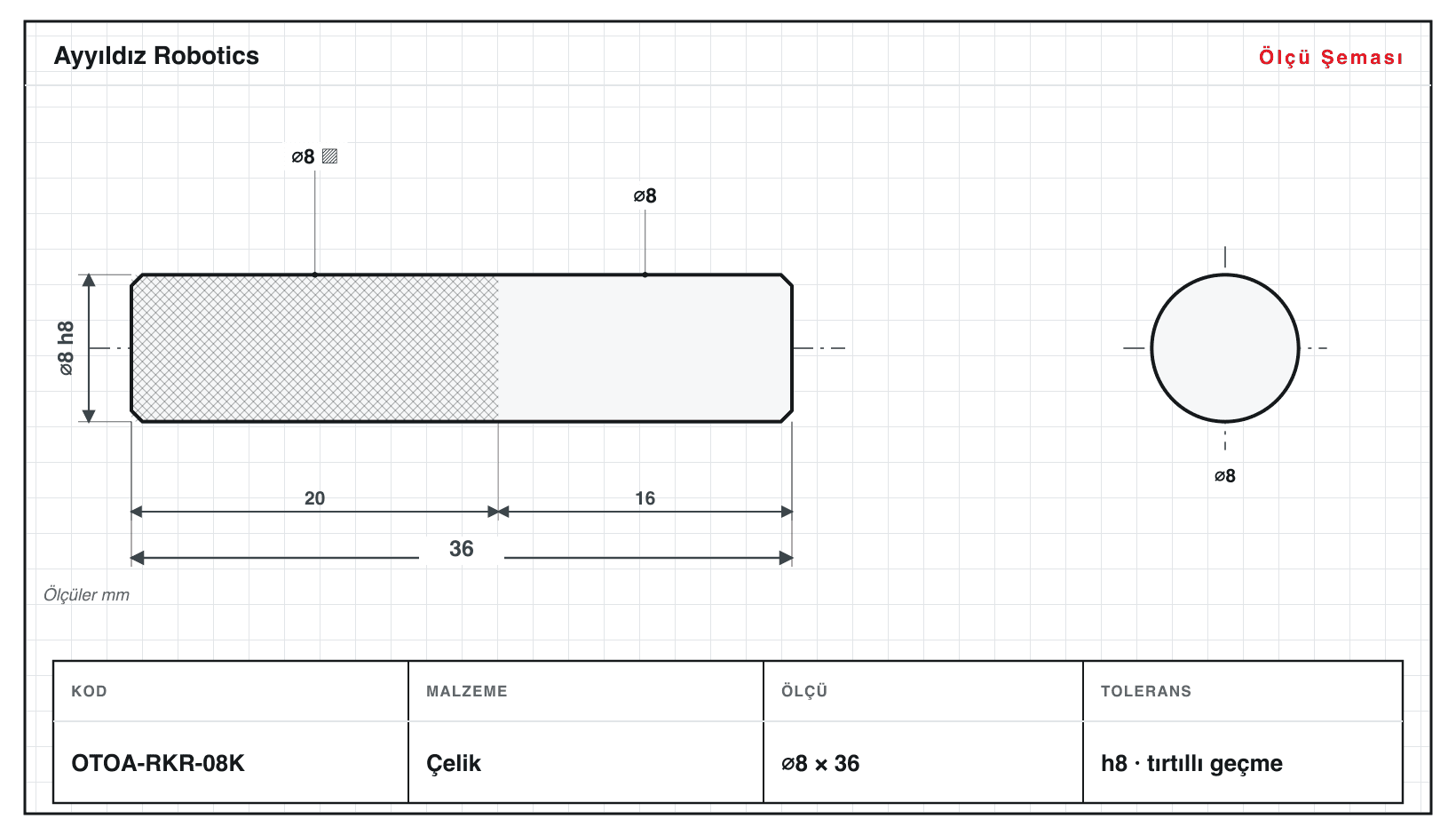

Külbütör Pimi
Külbütör kolunu yataklayan, uçtan dişli veya tırtıllı mafsal pimi.
⌀5–12 · L 30–56 mm
9 çeşit

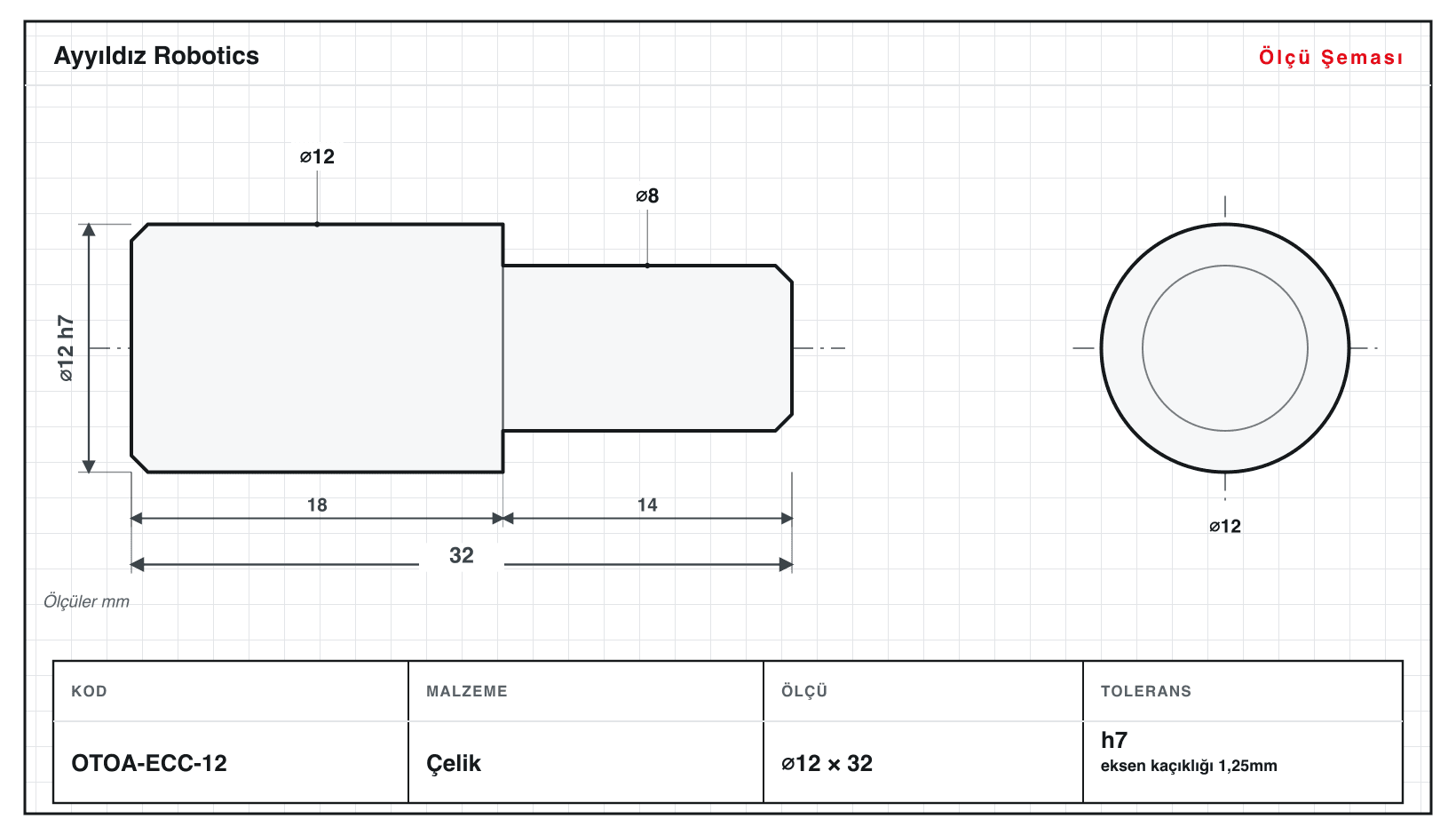

Eksantrik Pimi
Kaçık merkezli kademeli pim; ayarlanabilir eksantrik bağlantı için.
⌀6–16 · L 22–44 mm
8 çeşit

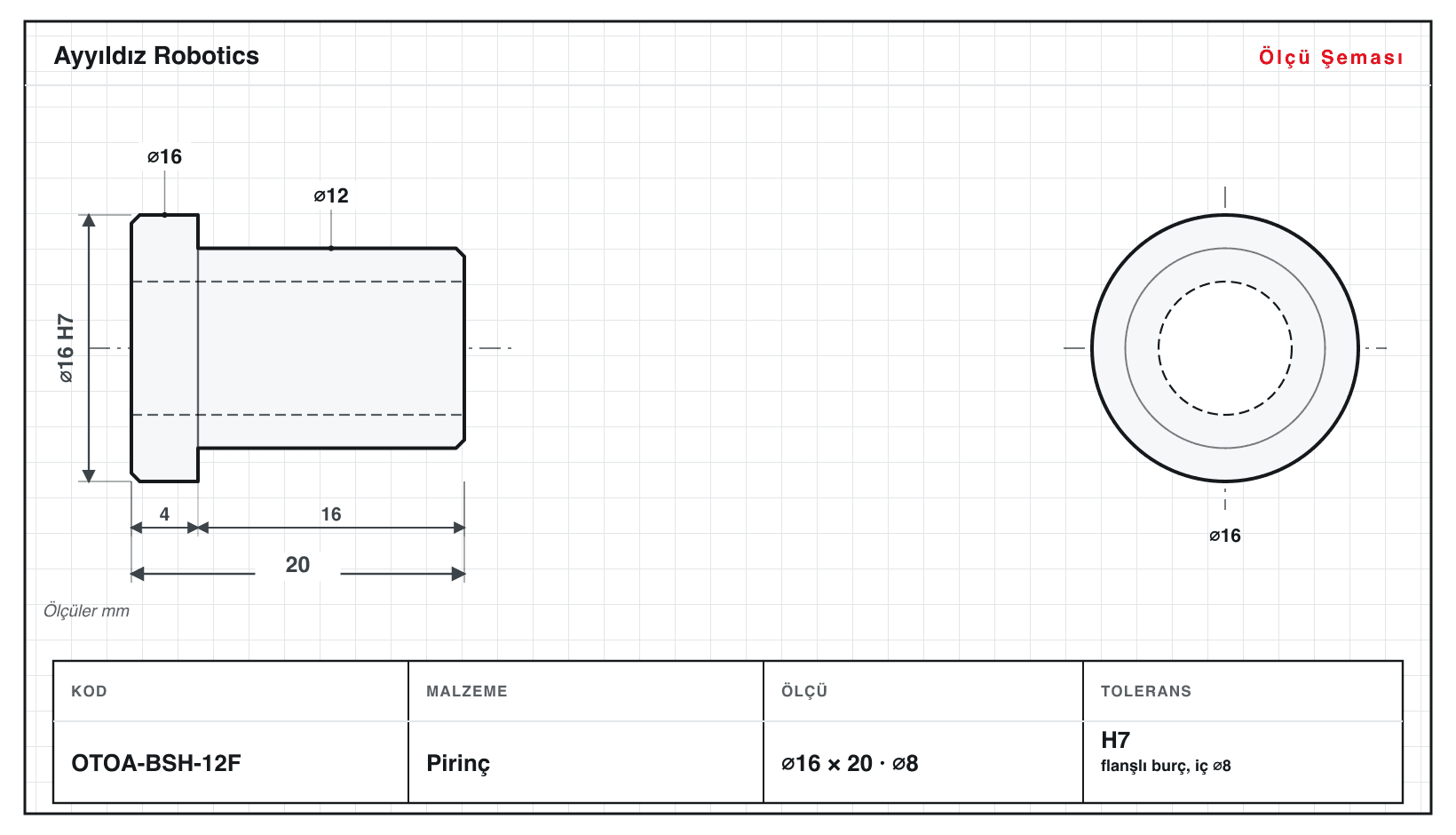

Yataklama Burcu
Mil yataklaması için delikli, çoğu zaman flanşlı hassas kovan burç.
⌀8–20 · L 12–25 mm
8 çeşit

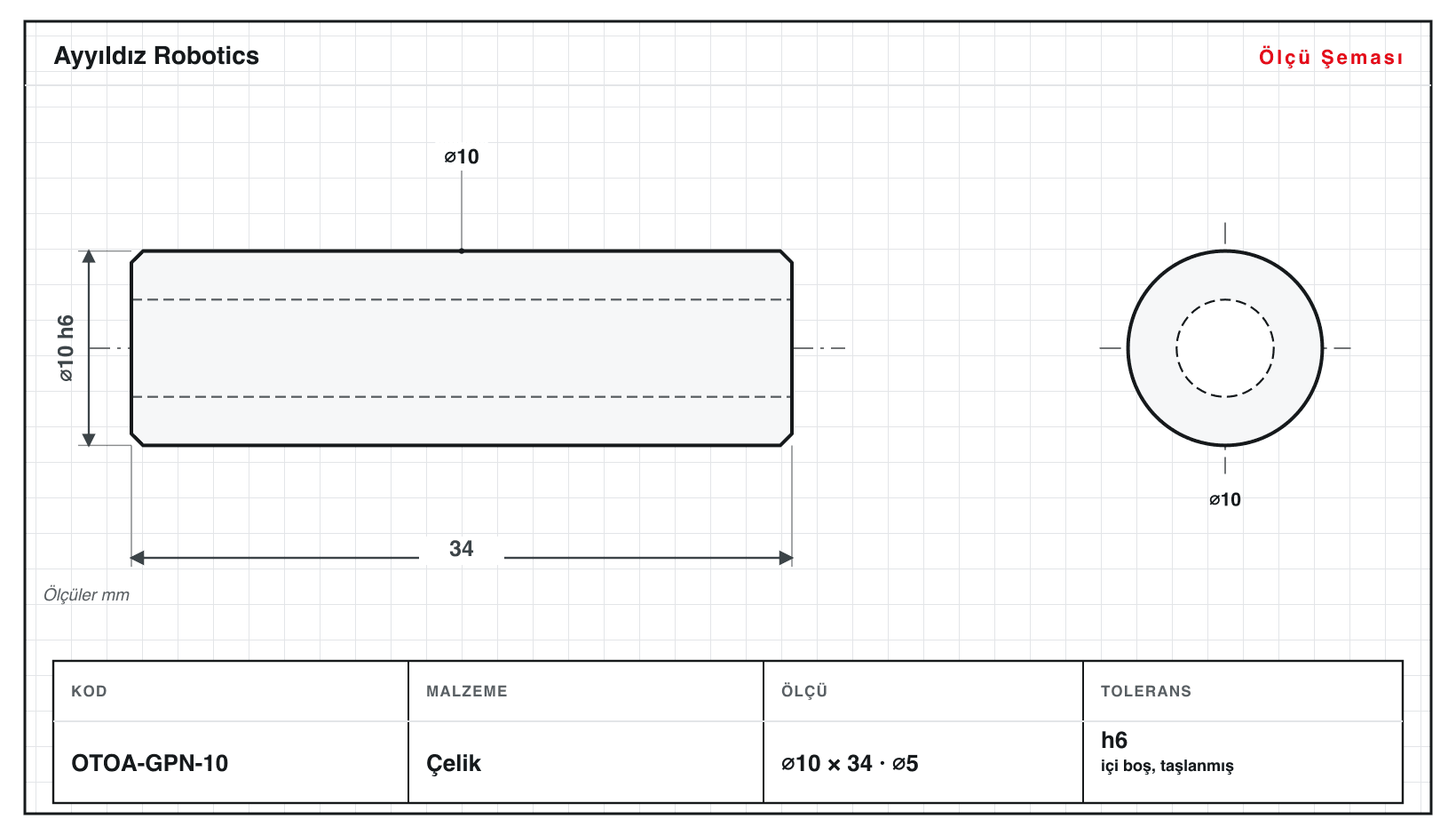

Piston Perno Pimi
Piston ile biyel kolunu bağlayan içi boş, sertleştirilmiş perno pimi.
⌀4–16 · L 16–52 mm
8 çeşit

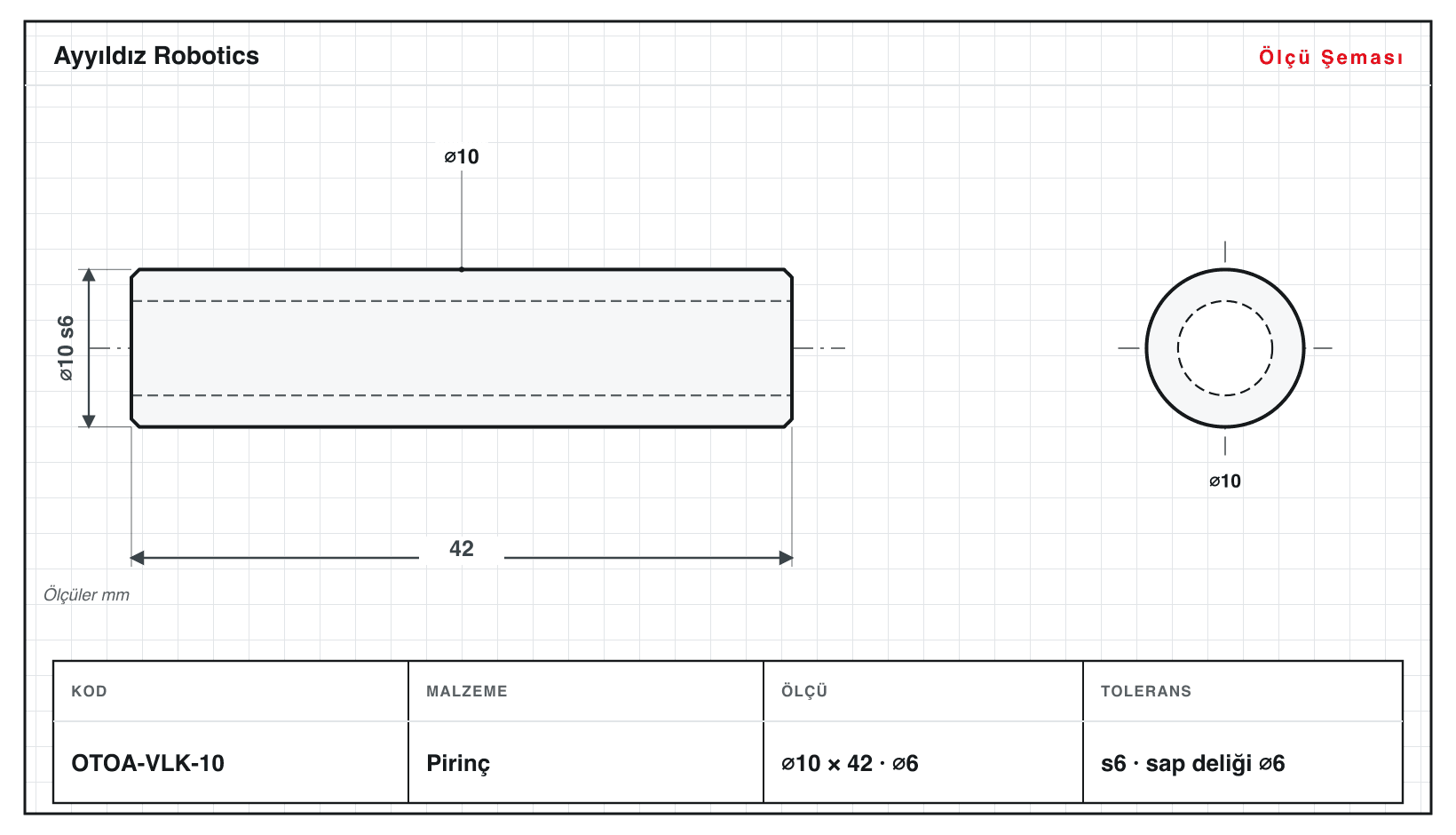

Supap Kılavuzu
Supap sapını yönlendiren delikli, dış çapı geçme toleranslı burç.
⌀5–16 · L 24–60 mm
8 çeşit

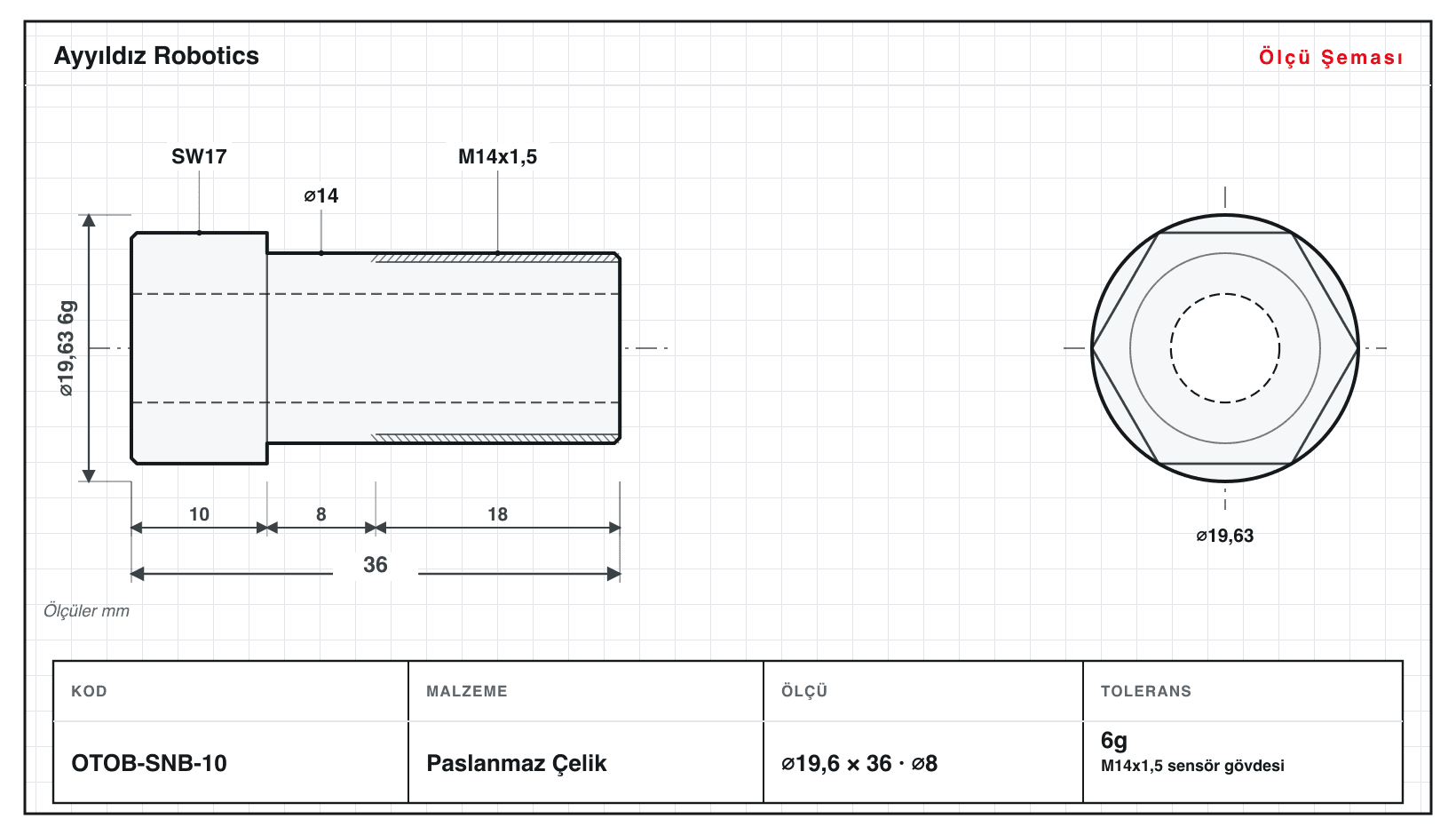

Sensör Gövdesi
ABS/hız sensörleri için dişli, iç delikli hassas gövde.
⌀15–20 · L 19–40 mm
10 çeşit

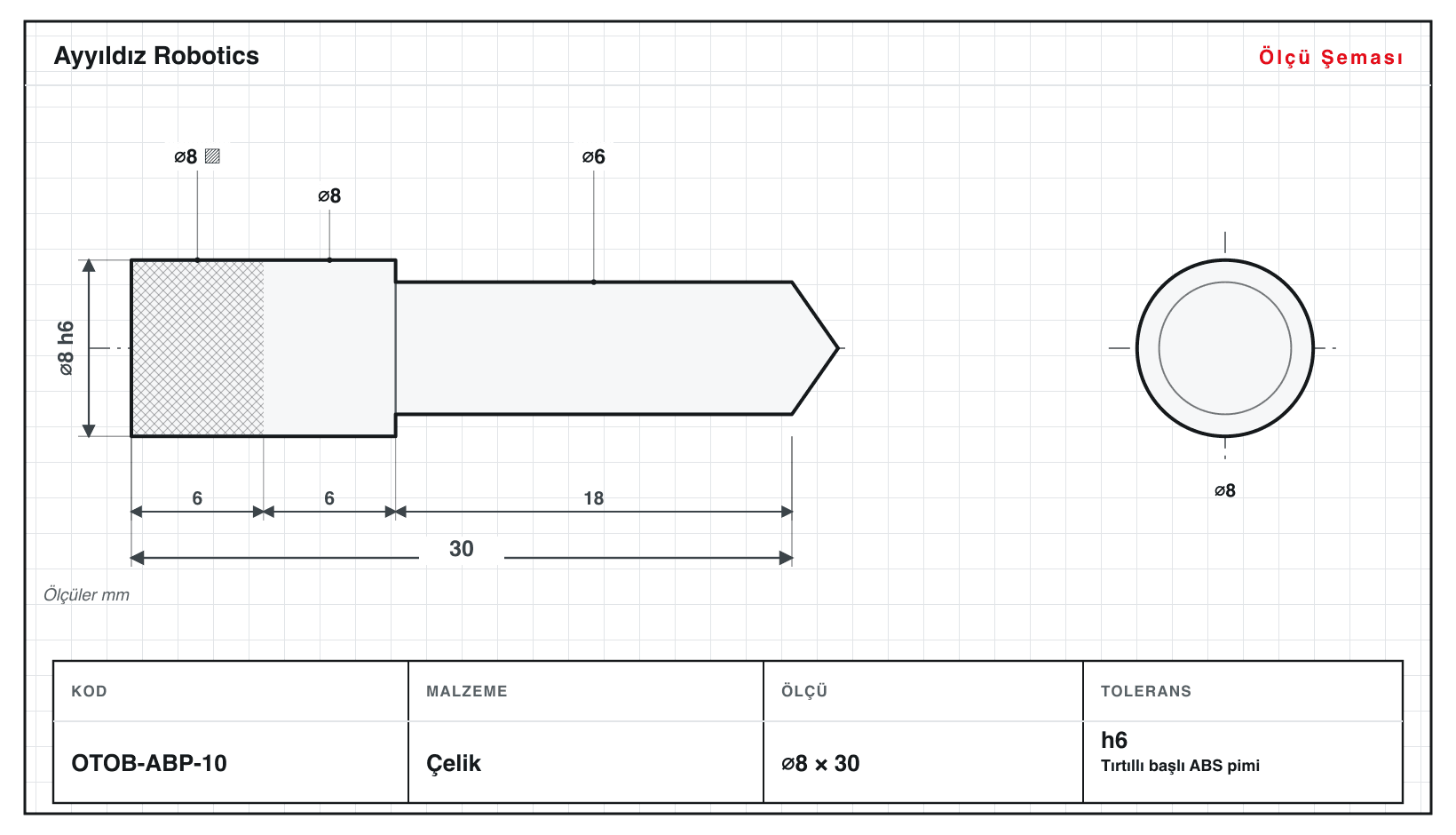

ABS Pimi
ABS tekerlek hız sensörü için kademeli sertleştirilmiş konumlama pimi.
⌀4–12 · L 15–39 mm
10 çeşit

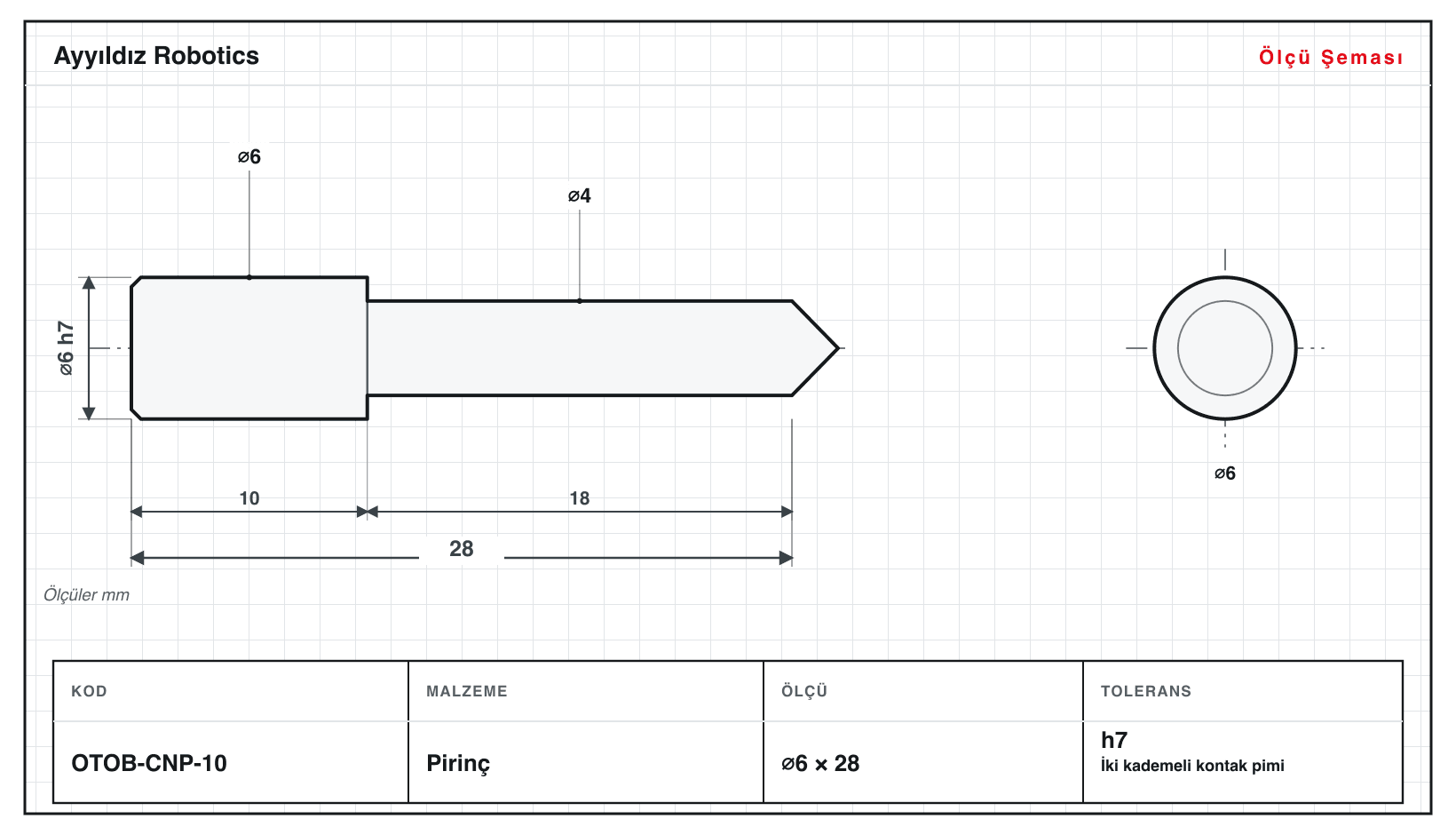

Konnektör Pimi
Otomotiv elektrik konnektörleri için pirinç iletken kontak pimi.
⌀3–12 · L 20–32 mm
10 çeşit

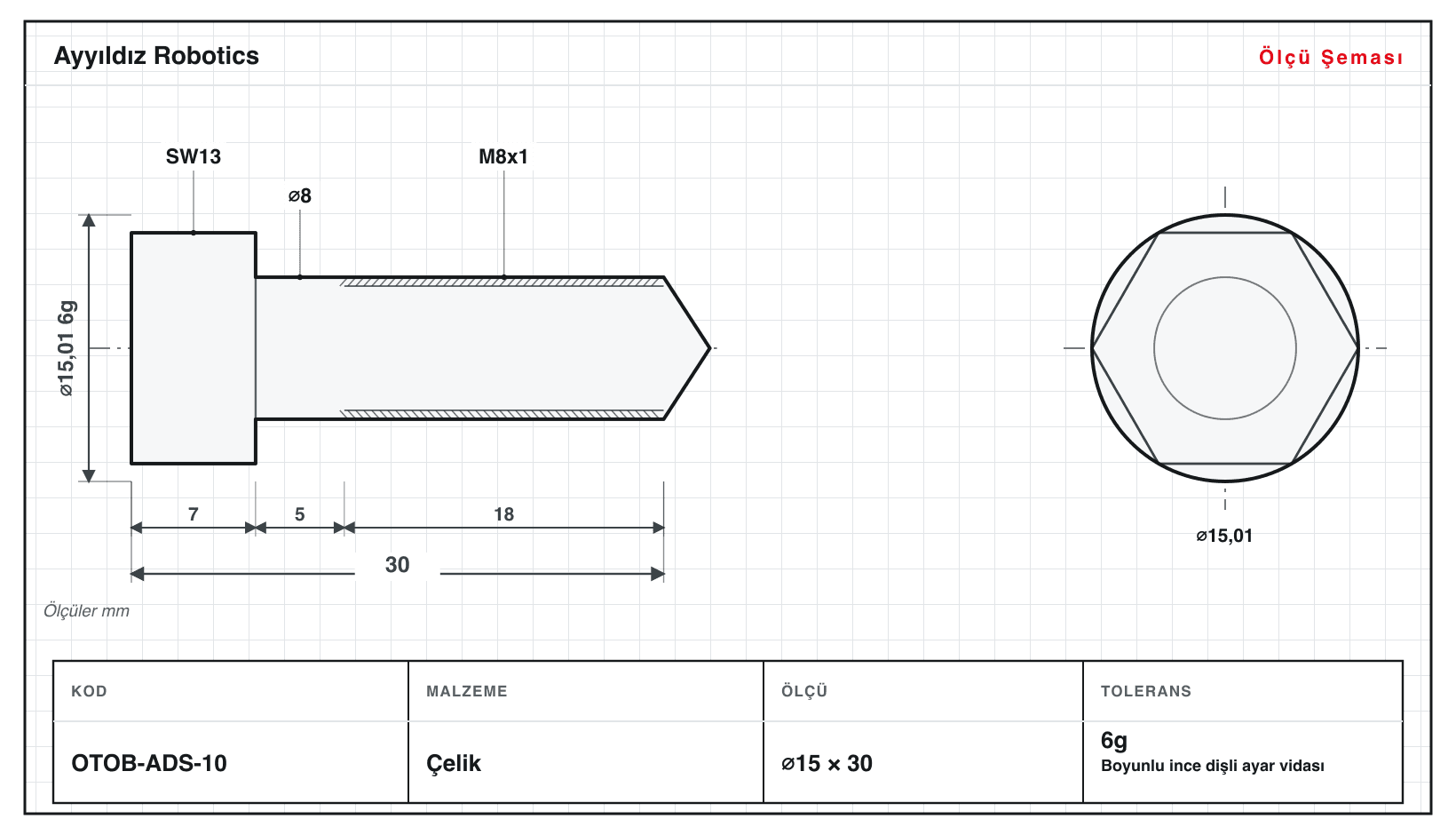

Ayar Vidası
Altıgen başlı hassas ayar için ince dişli setuskur vidası.
⌀8,1–19,6 · L 16–37 mm
10 çeşit

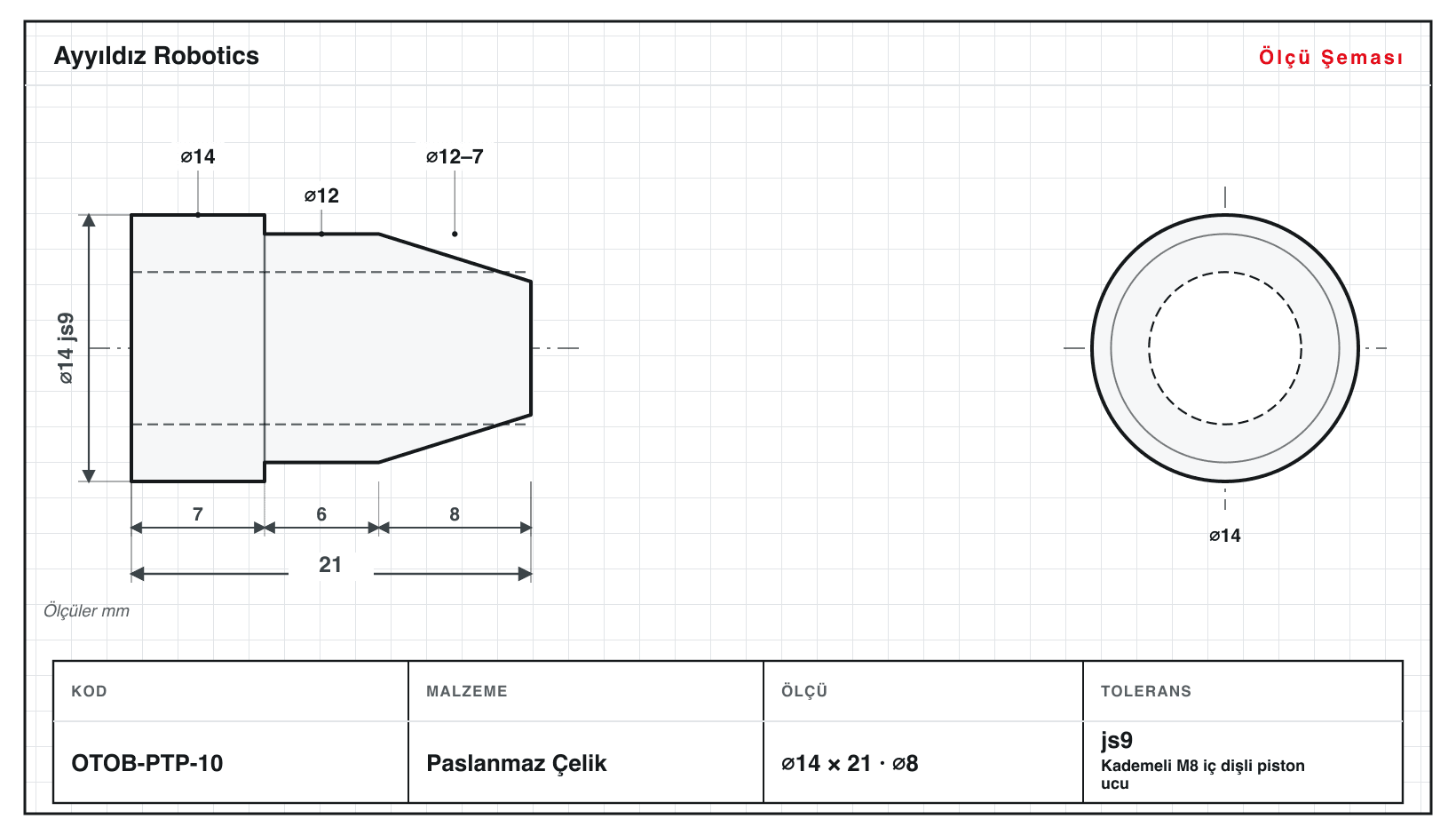

Fren Pistonu Ucu
Kaliper pistonu için konik oturmalı iç dişli itme ucu.
⌀8–20 · L 12–24 mm
10 çeşit

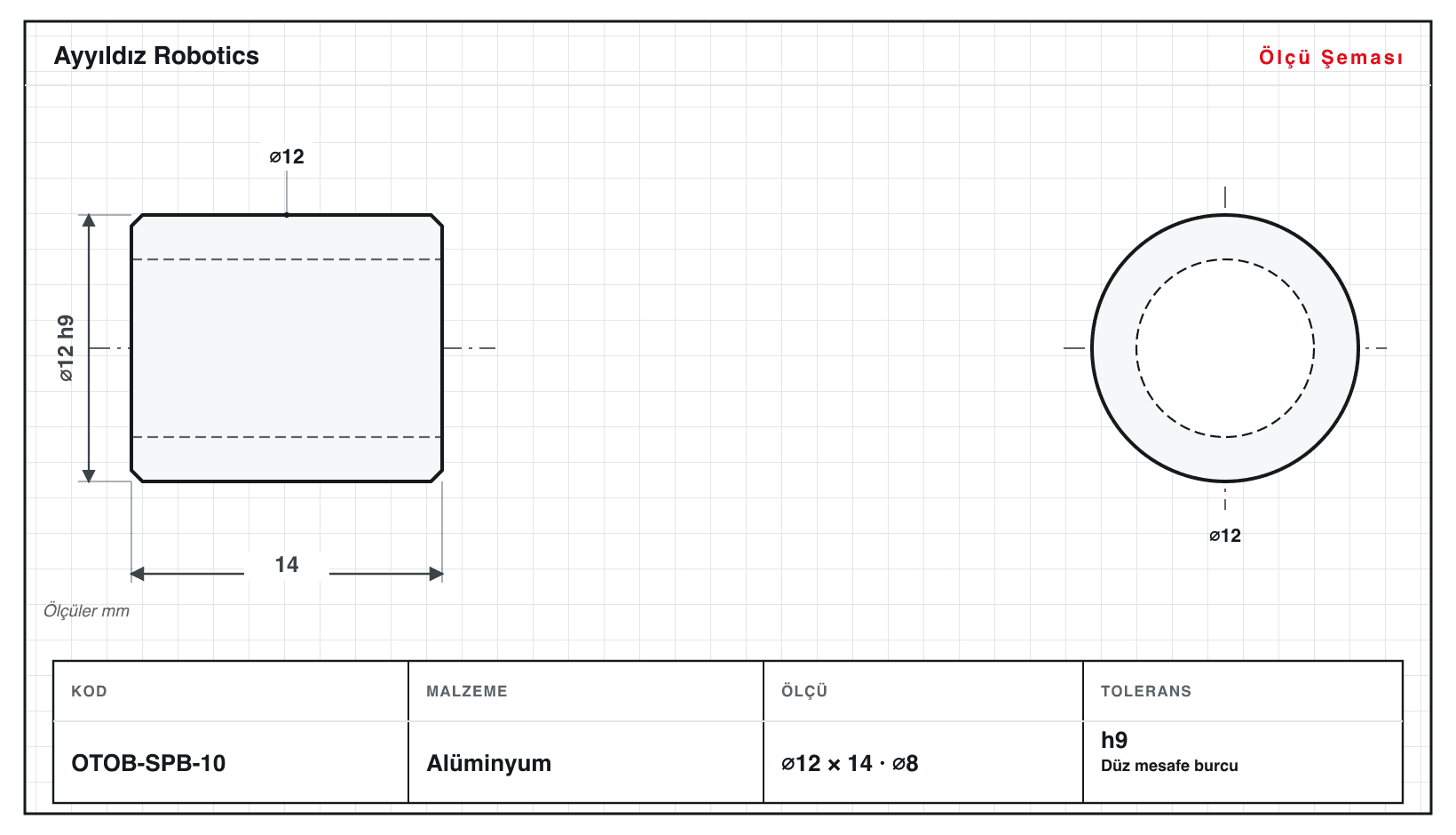

Mesafe Burcu
Sistem montajında eksenel boşluk ayarı için delikli mesafe burcu.
⌀6–20 · L 8–22 mm
10 çeşit

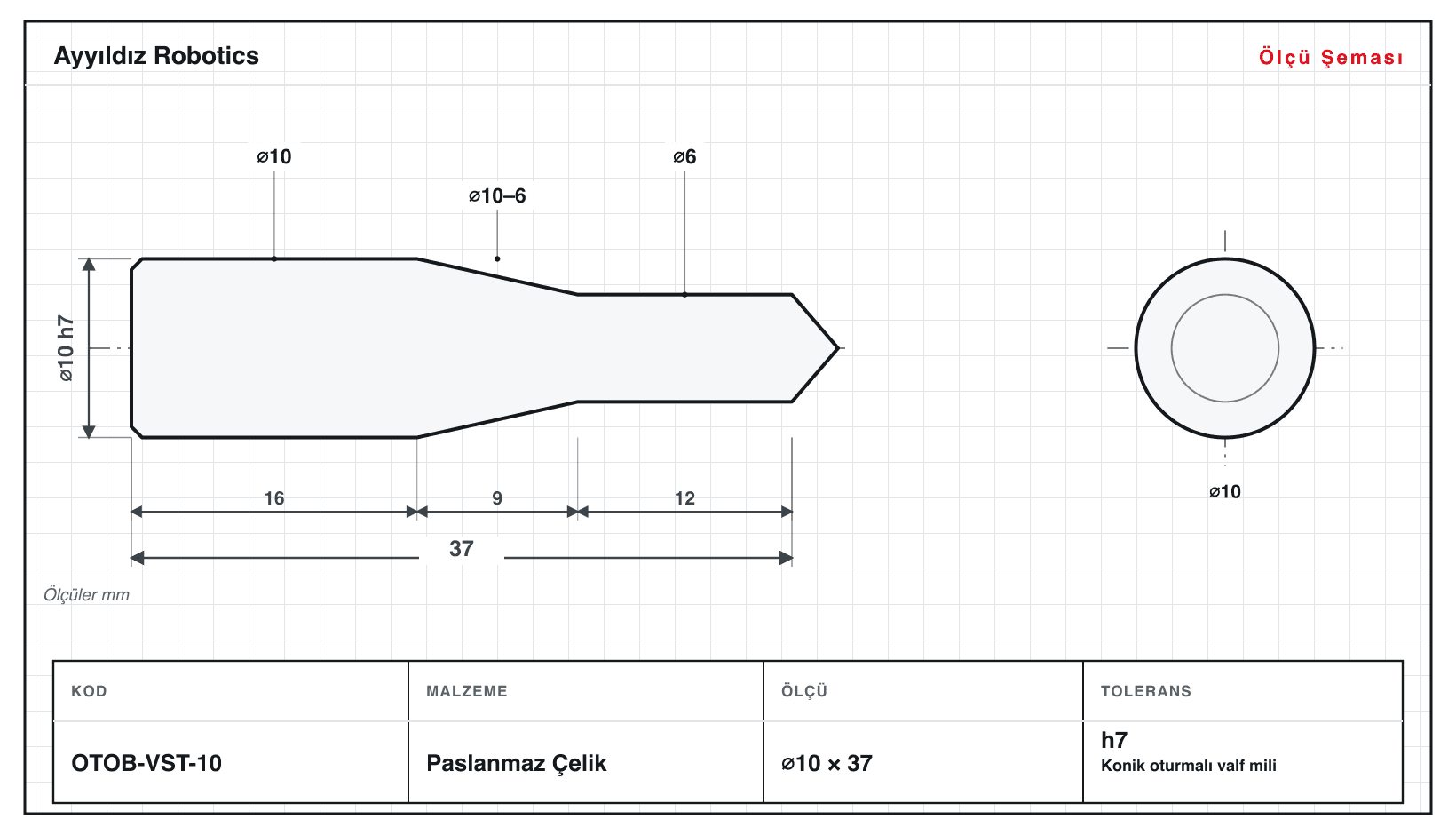

Valf Mili
Hidrolik/pnömatik sistem valfleri için konik oturmalı hassas mil.
⌀5–14 · L 24–45 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınOtomotiv hassas parçaları, motor, yakıt, fren ve sensör sistemlerinde birbirine mikron seviyesinde uyum gerektiren küçük çaplı dönel parçalardır. Bu kategori 14 aile ve 128 çeşitten oluşur: enjektör pimi, supap iticisi, külbütör ve eksantrik pimi, yataklama burcu, piston perno pimi, supap kılavuzu, sensör gövdesi, ABS pimi, konnektör pimi, ayar vidası, fren pistonu ucu, mesafe burcu ve valf mili. Parçalar otomotiv yan sanayi, motor rektifiye ve ekipman üreticileri için çelik, paslanmaz çelik, pirinç ve alüminyumdan işlenir. Fonksiyona göre h6/H7 geçme sınıfları tutturulur, kritik çaplarda ±0,01 mm hedeflenir; gerektiğinde yüzey sertleştirme ve düşük Ra pürüzlülük sağlanır. Tüm parçalar Goodway SW-20 kayar otomatta ⌀1–20 mm çubuk aralığında, tek bağlamada CNC tornalanır. 128 standart çeşidin yanında teknik resminize göre özel ölçü üretiyoruz. Süreç basit: teknik resim veya numuneyi paylaşın, malzeme ve adet üzerinden teklif verelim.
128 varyant boyunca işlem karması 32× diş çekme, 22× altıgen ağız frezeleme, 63× eksenel delik, 29× konik tornalama, 8× tırtıl. Parçalar 8–60 mm boyunda; en uzunu OTOA-VLK-16 (60 mm) bile tek bağlamada bitiyor.
Toleranslar 8 sınıfa yayılıyor (6g, H7, h6, h7, h8, h9, js9, s6) ve 121 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı OTOA-INJ-04L'de: L/D 9 — klasik tornada punta desteği isteyecek bir incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Tüm parçalar Goodway SW-20 CNC kayar otomatta (Swiss lathe) üretilir. Kayar otomat, uzun ve ince parçalarda çubuğu kılavuz burcun hemen yanında keserek titreşimi düşürür; bu da ⌀1–20 mm aralığındaki pim, burç ve millerde dar tolerans ve düşük yüzey pürüzlülüğü sağlar.
Otomat çeliği ve alaşımlı çelikler, paslanmaz çelik (304/316 vb.), pirinç ve alüminyum standart olarak işlenir. Parçanın çalıştığı ortama göre malzeme öneririz; korozyon, aşınma veya iletkenlik gereksinimine göre paslanmaz ya da pirinç yönlendirmesi yaparız. Özel alaşım talebinizi de değerlendiririz.
Fonksiyona göre h6/H7 gibi geçme sınıfları tutturulur; kritik çaplarda ±0,01 mm hedeflenir. Yataklama burcu ve pim gibi geçme parçalarda montaj toleransını teknik resim üzerinden birlikte netleştiririz. Gerektiğinde yüzey sertleştirme ve düşük Ra pürüzlülük değerleri sağlanır.
Evet. 128 çeşit referans niteliğindedir; asıl üretim teknik resminize göre yapılır. ⌀1–20 mm aralığında, gönderdiğiniz ölçü, tolerans ve malzeme bilgisiyle özel parça imal ederiz. Numune veya eski parça üzerinden tersine ölçülendirme de yapabiliriz.
2009'dan beri Düzce'de üretim yapıyor, hem prototip/numune adetlerini hem seri siparişleri karşılıyoruz; sabit bir minimum dayatmıyoruz. Teslim süresi parça karmaşıklığı, malzeme temini ve adete göre değişir ve teklifte net olarak belirtilir. Fiyatlandırma teklif usulüdür; yurt içi ve ihracat sevkiyatı yapılır.
