Pim İmalatı ve CNC Kayar Otomat Üretimi
DIN 7 silindirik pim, konik pim, mafsal ve kılavuz pimlerinde 146 çeşit CNC üretim. ⌀2–20 mm, h6/H7 tolerans, çelik/paslanmaz/pirinç.
Parça Aileleri
DIN 7 Silindirik Pim
Her iki ucu pahlı, h8 toleranslı standart silindirik konumlandırma pimi.
⌀2–16 · L 8–60 mm
10 çeşit

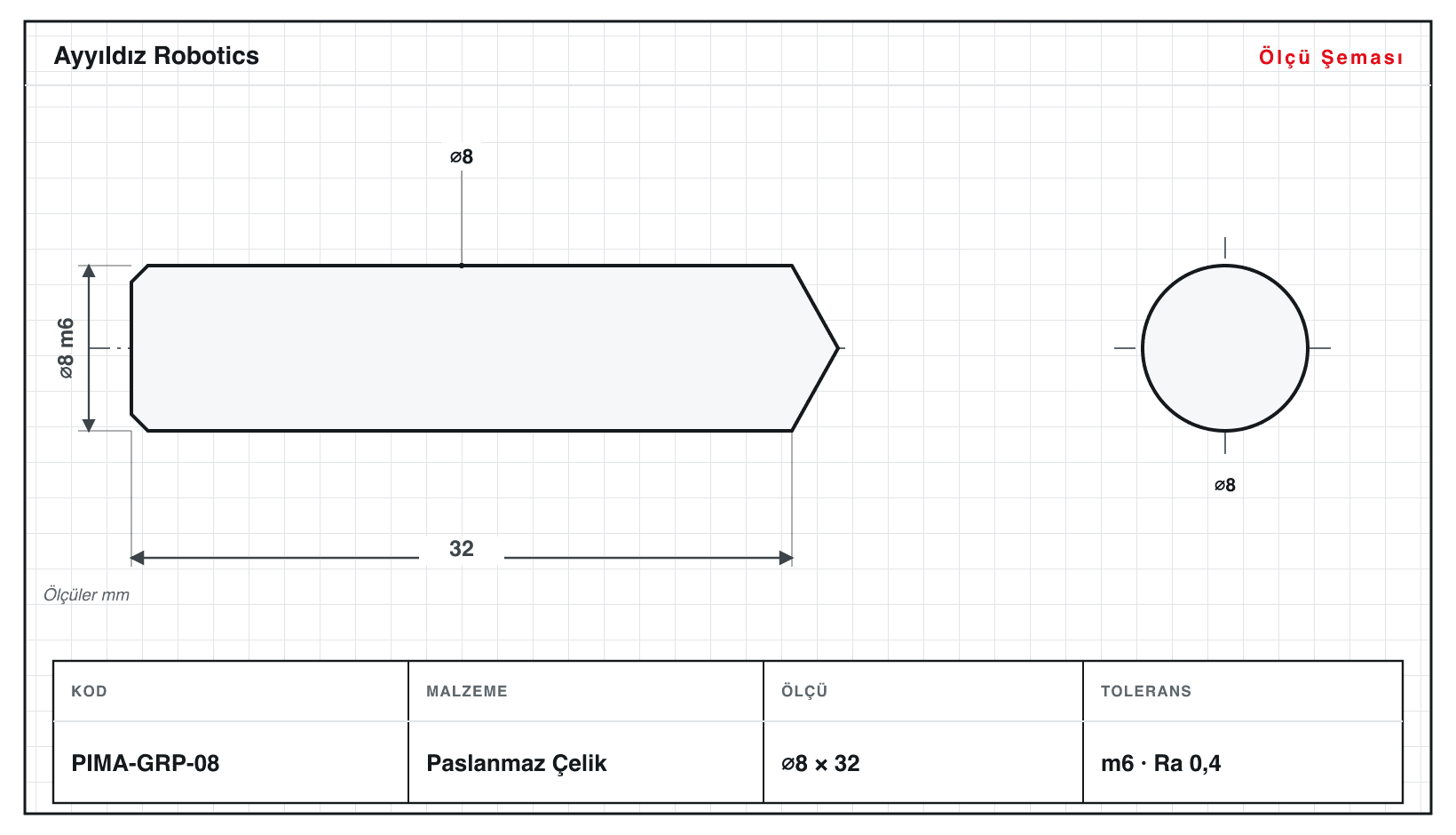

Taşlanmış Hassas Pim
m6 toleranslı, taşlanmış yüzeyli, konik uçlu sıkma-geçme konumlandırma pimi.
⌀3–16 · L 14–60 mm
9 çeşit

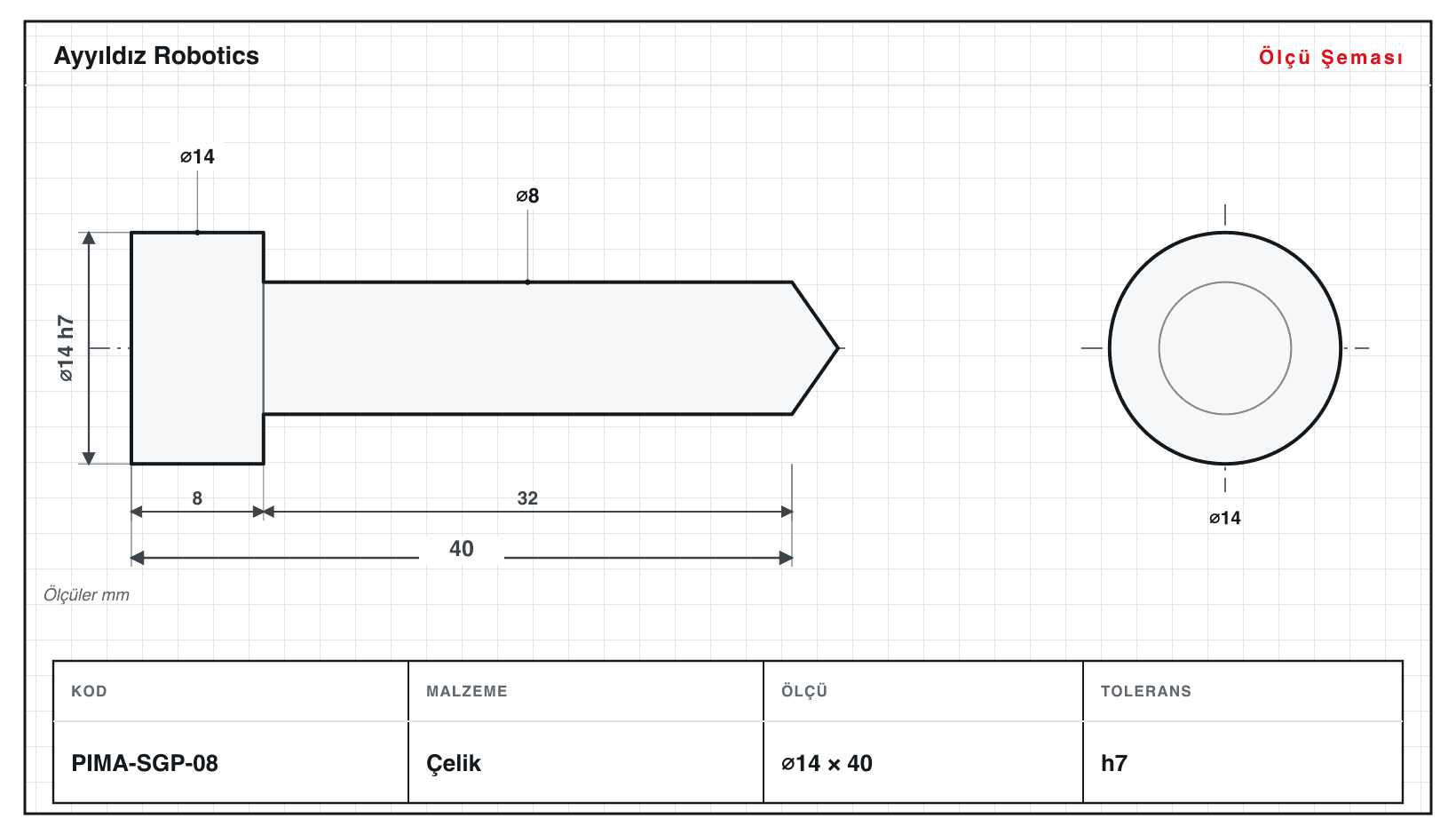

Omuzlu Kılavuz Pimi
Geniş omuzlu ince kılavuz gövdeli, kalıp ve bağlama kılavuzlaması için kademeli pim.
⌀8–18 · L 19–70 mm
10 çeşit

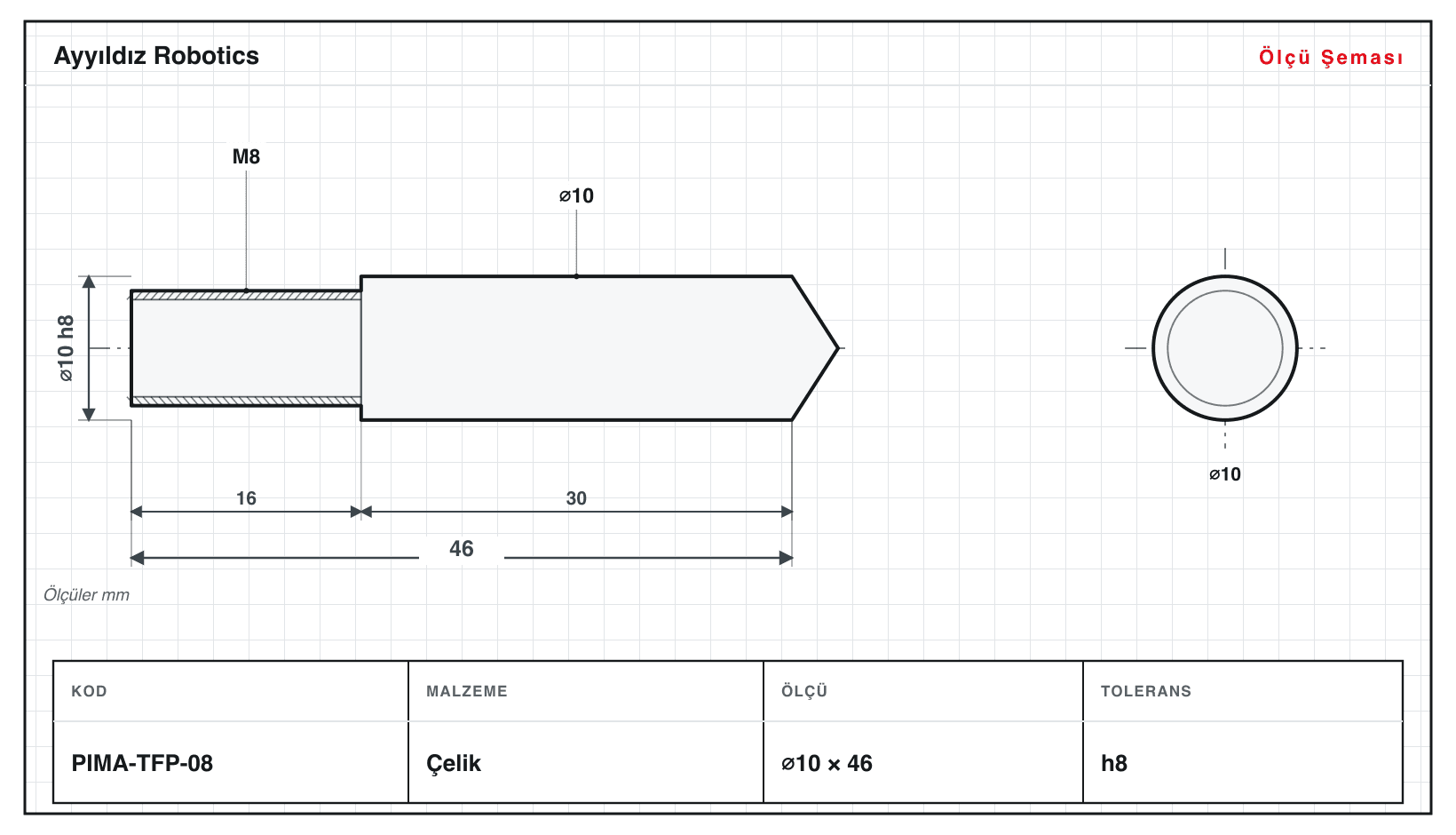

Dişli Sabitleme Pimi
Bir ucu vidalı sabitlemeli, diğer ucu konumlandırıcı silindirik kılavuz pimi.
⌀4–14 · L 22–69 mm
10 çeşit

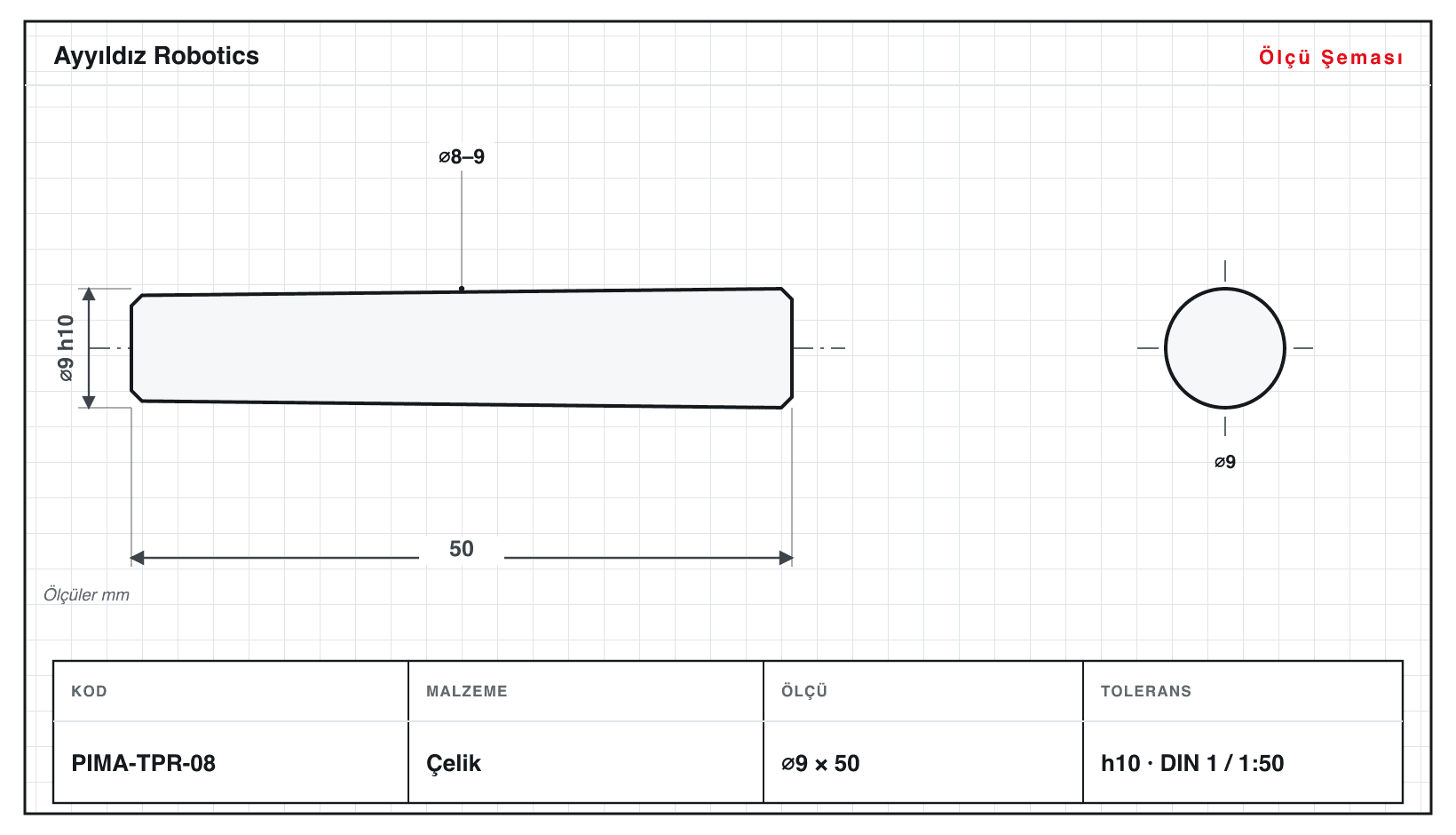

Konik Kavela Pimi
DIN 1 esaslı 1:50 konik gövdeli, sökülebilir hassas konumlandırma kavela pimi.
⌀3,4–13,4 · L 20–76 mm
10 çeşit

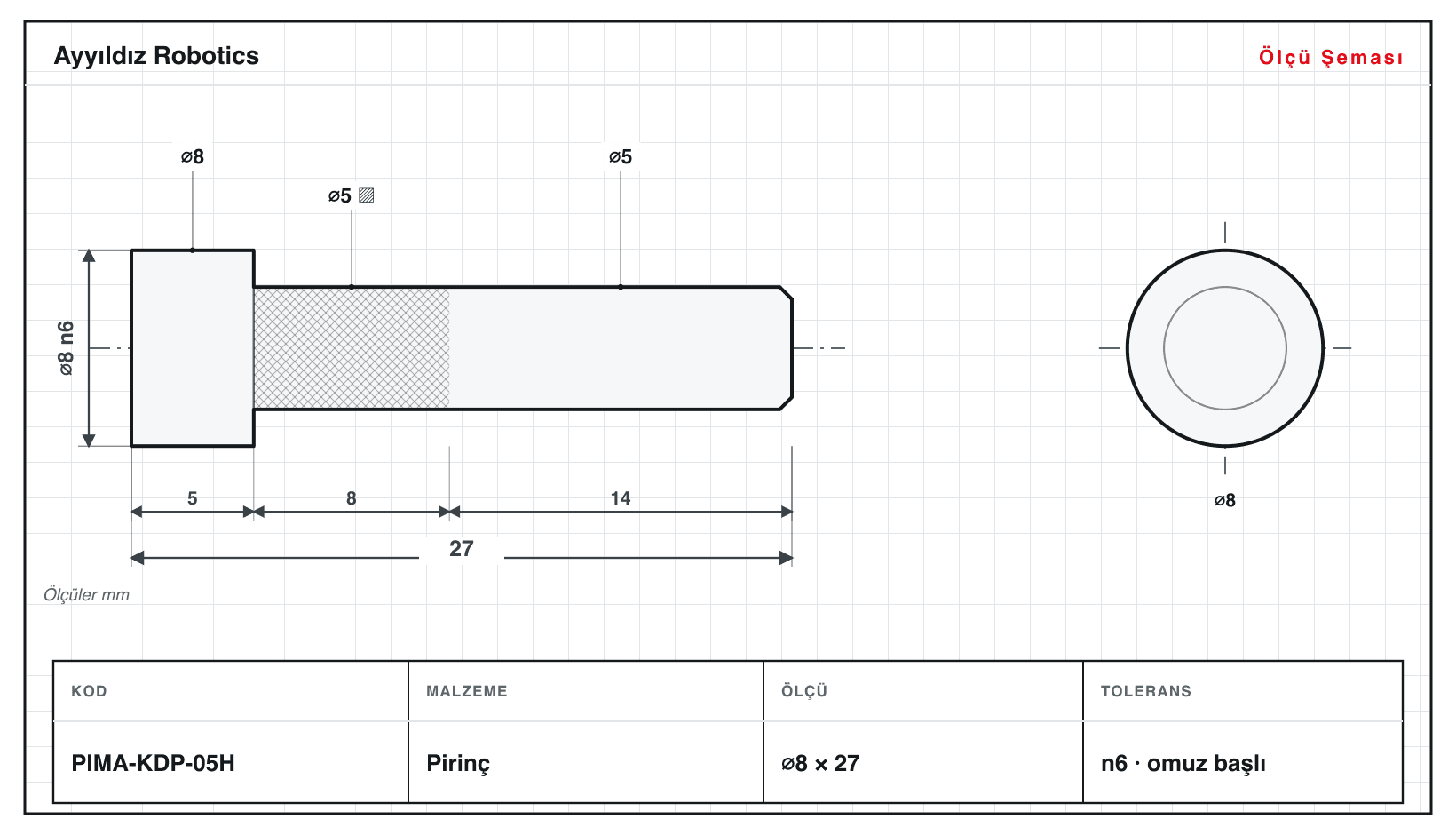

Tırtıllı Baskı Pimi
Tırtıllı tutma bölgeli, deliklere kalıcı presleme için kendinden kilitli sabitleme pimi.
⌀3–12 · L 16–48 mm
10 çeşit

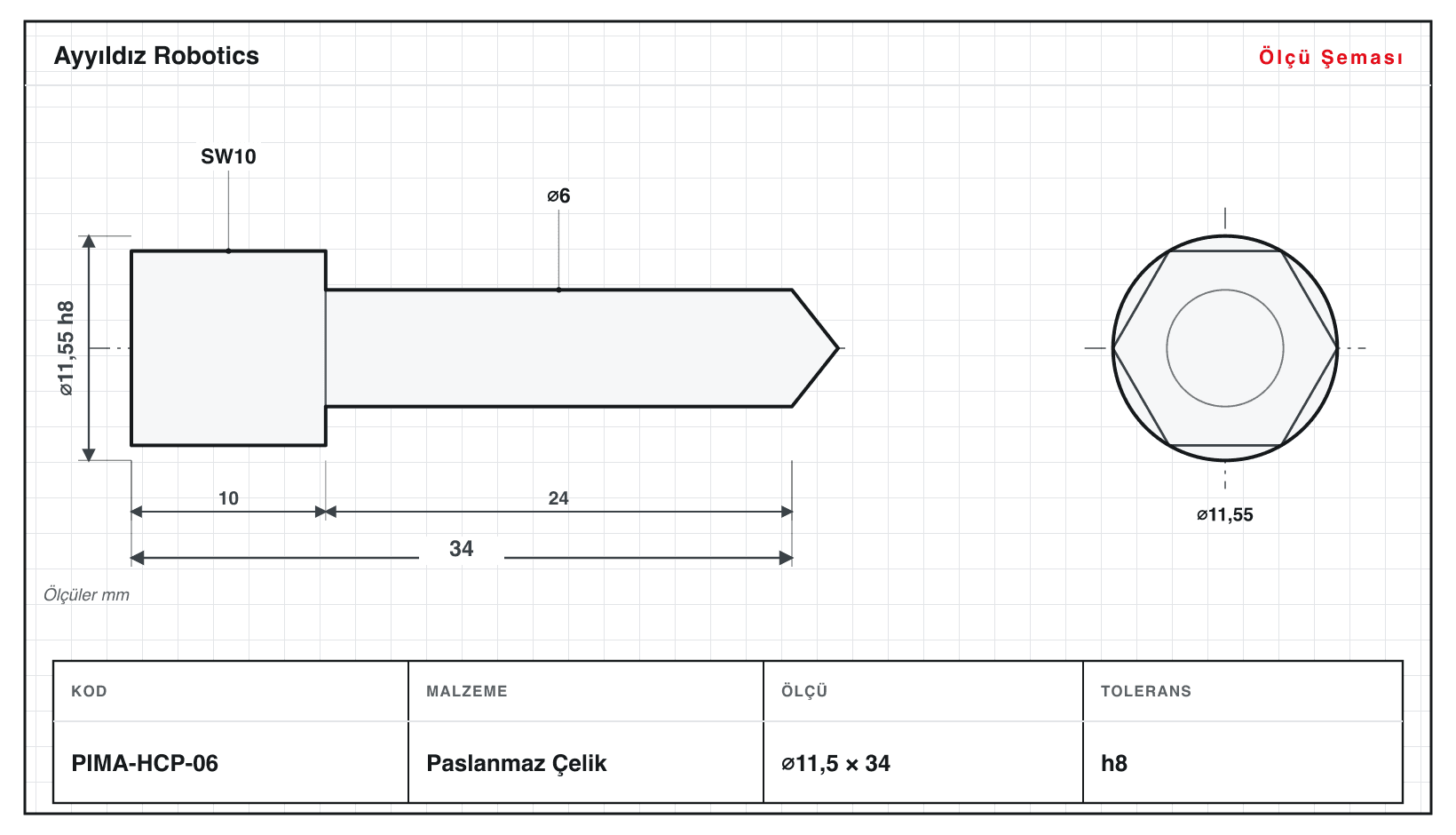

Altıgen Merkezleme Pimi
Anahtar ağızlı altıgen gövdeli, konik uçlu vidalı merkezleme ve konumlandırma pimi.
⌀6,4–19,6 · L 18–54 mm
10 çeşit

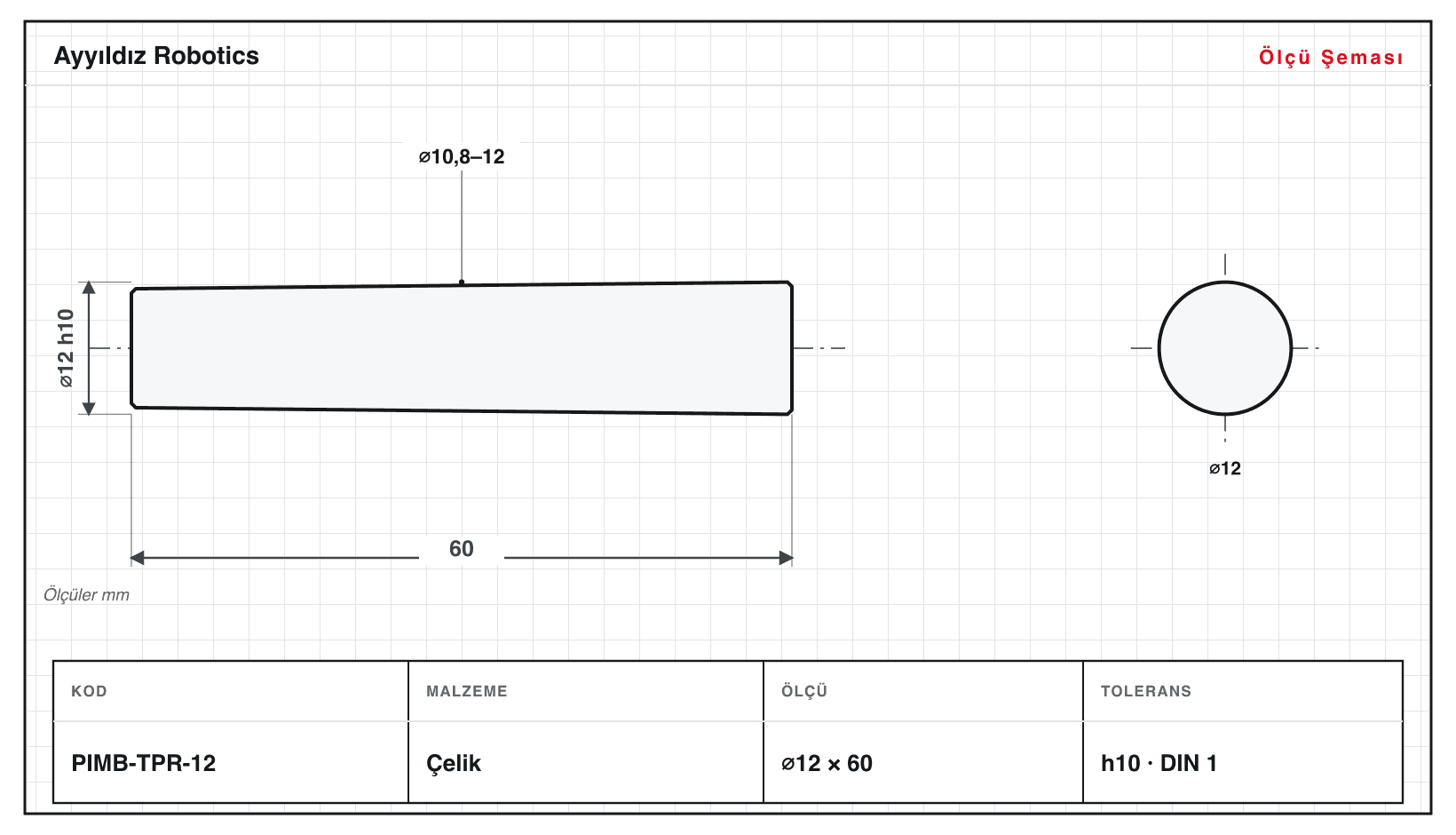

DIN 1 Konik Pim
1:50 koniklikte hassas geçme konik bağlantı pimi.
⌀4–20 · L 20–100 mm
10 çeşit

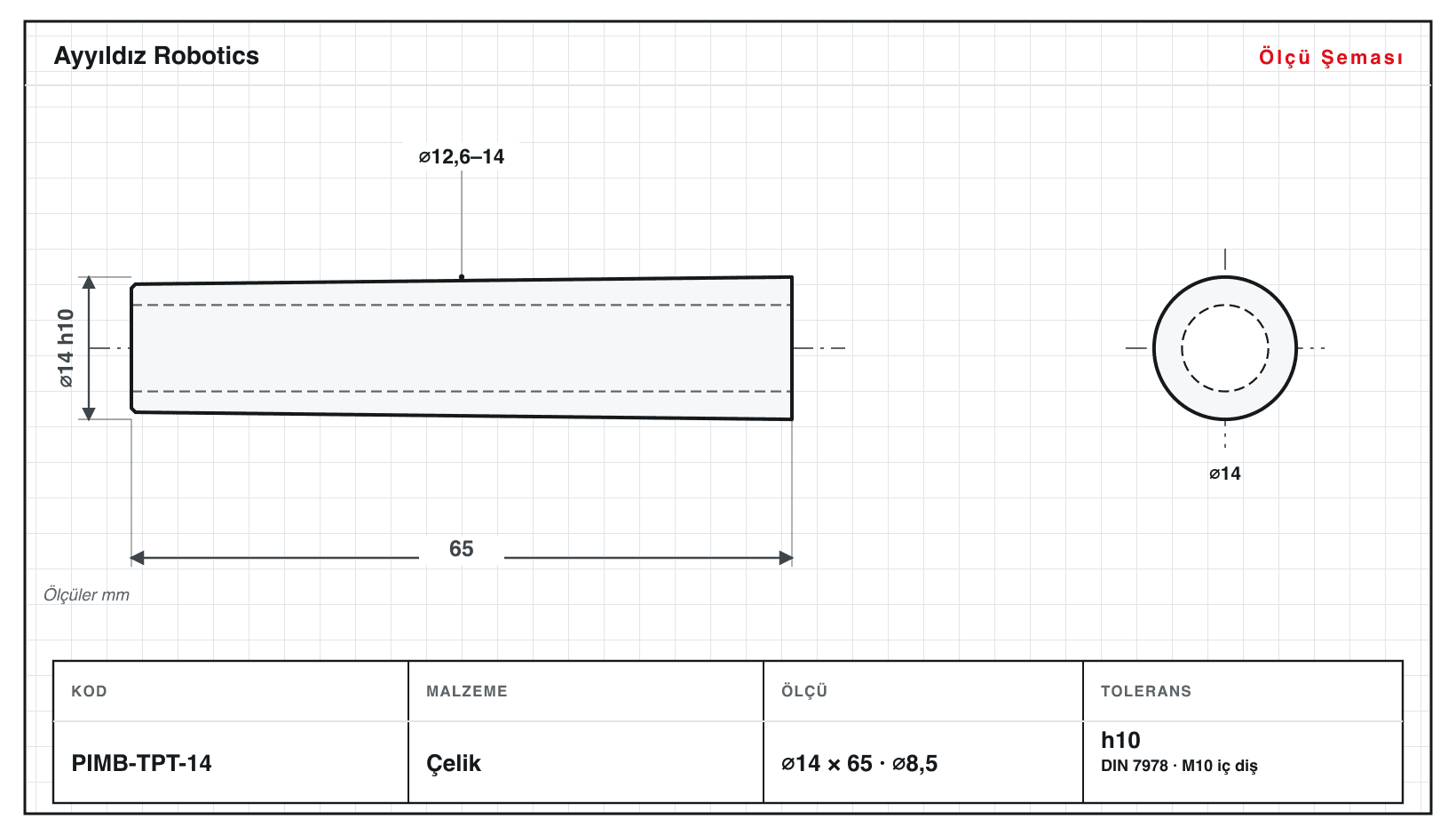

İç Dişli Konik Pim
Kör deliklerden sökme için iç dişli DIN 7978 konik pim.
⌀6–20 · L 30–95 mm
8 çeşit

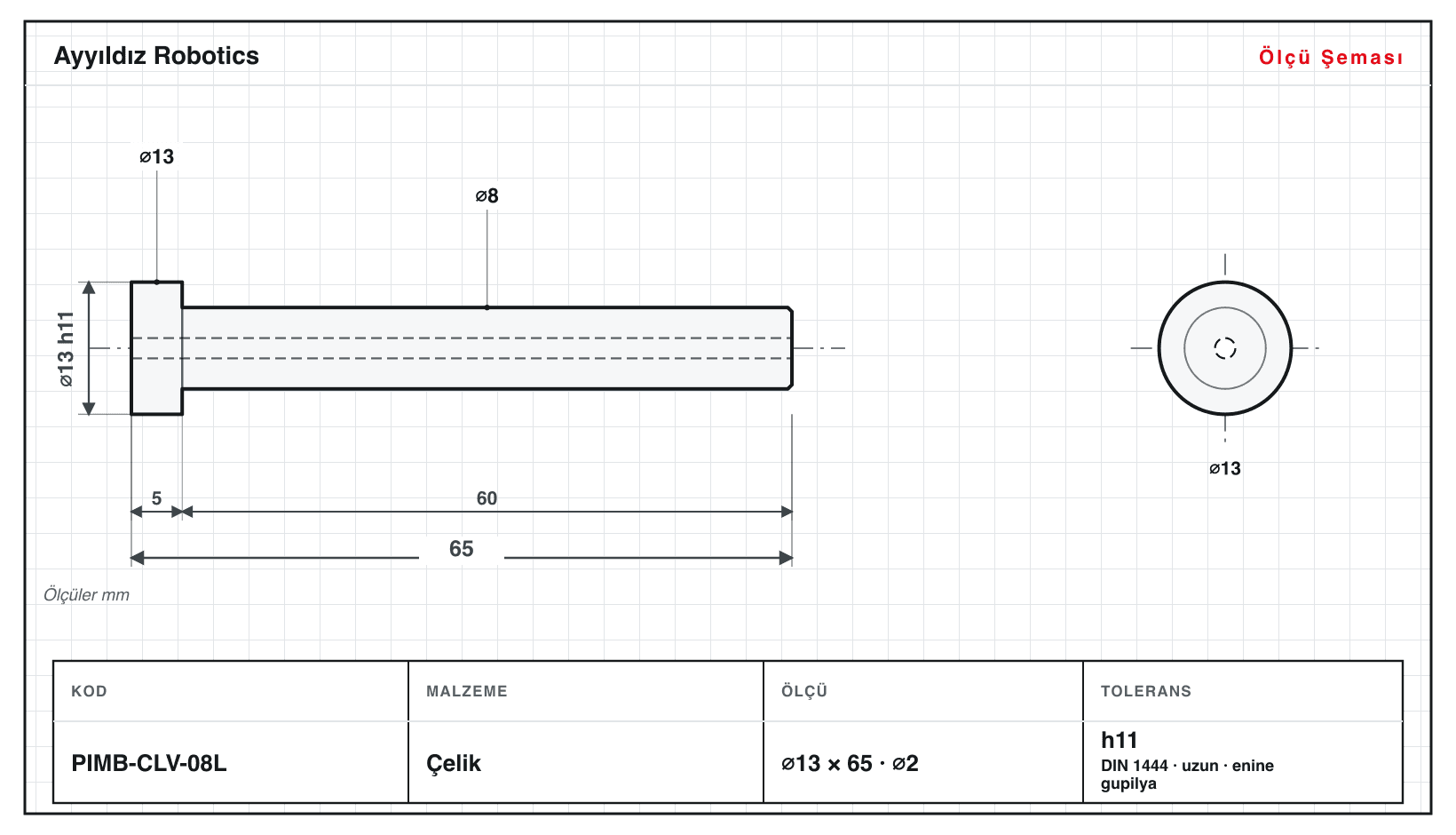

Mafsal (Clevis) Pimi
Başlı, çatal bağlantı için enine gupilya delikli mafsal pimi.
⌀7–18 · L 19–92 mm
10 çeşit

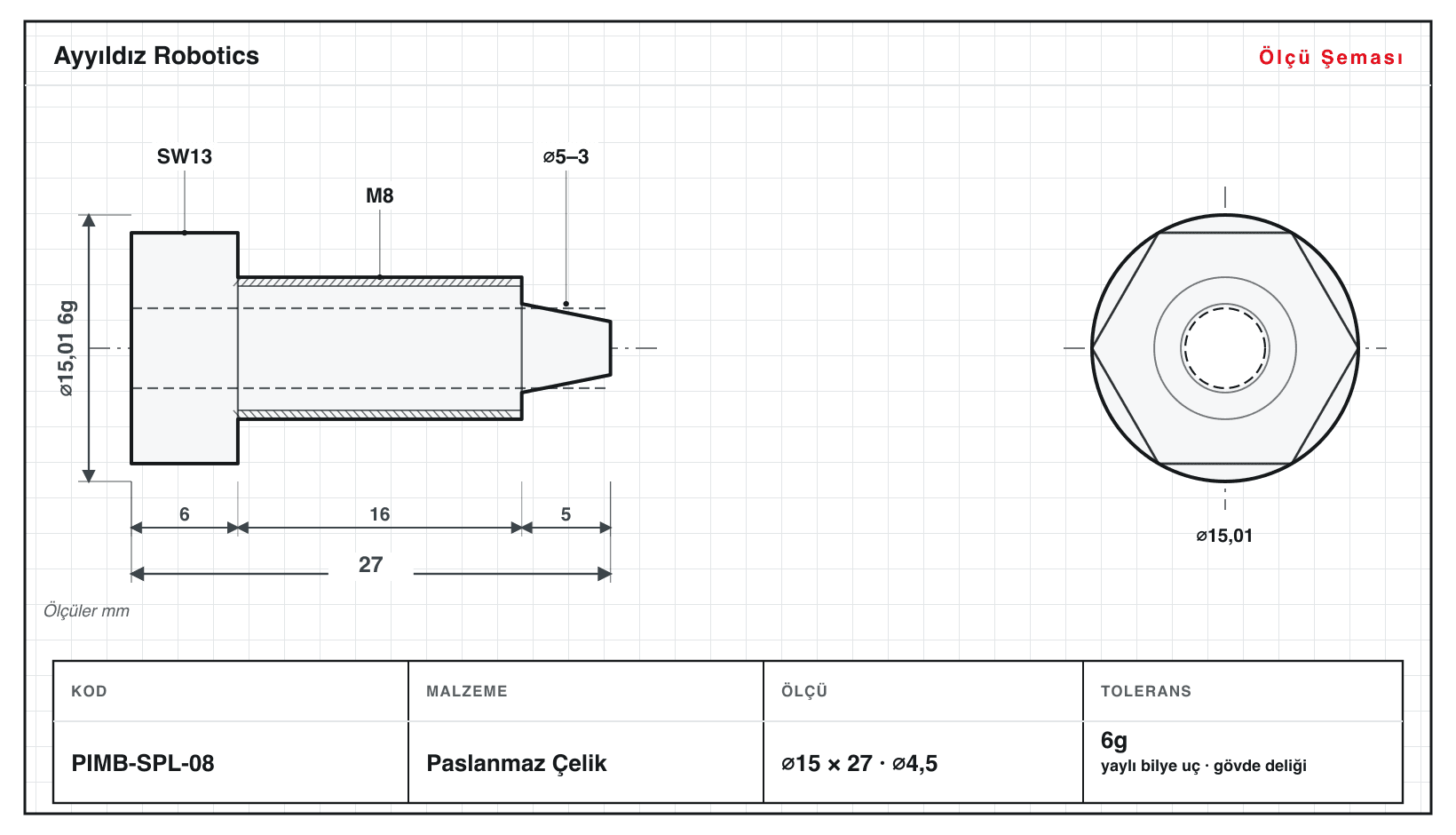

Yaylı Baskı Pimi Gövdesi
Dış dişli gövde ve konik uçlu yaylı indeksleme baskı pimi.
⌀8,1–19,6 · L 17–37 mm
9 çeşit

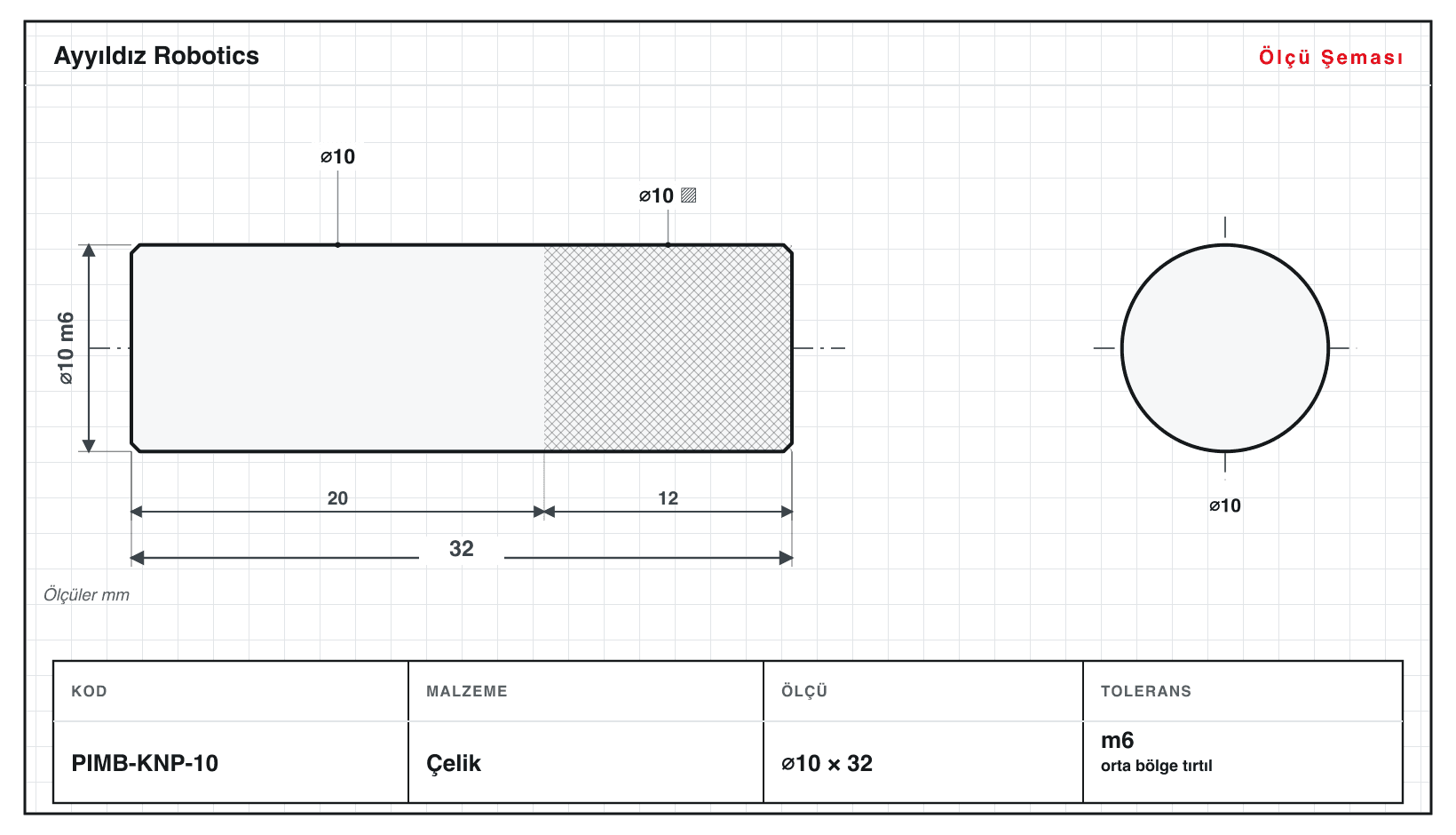

Tırtıllı Kılavuz Pimi
Sıkı geçme için tırtıllı tutuş bölgeli hassas kılavuz/dübel pimi.
⌀3–16 · L 10–39 mm
10 çeşit

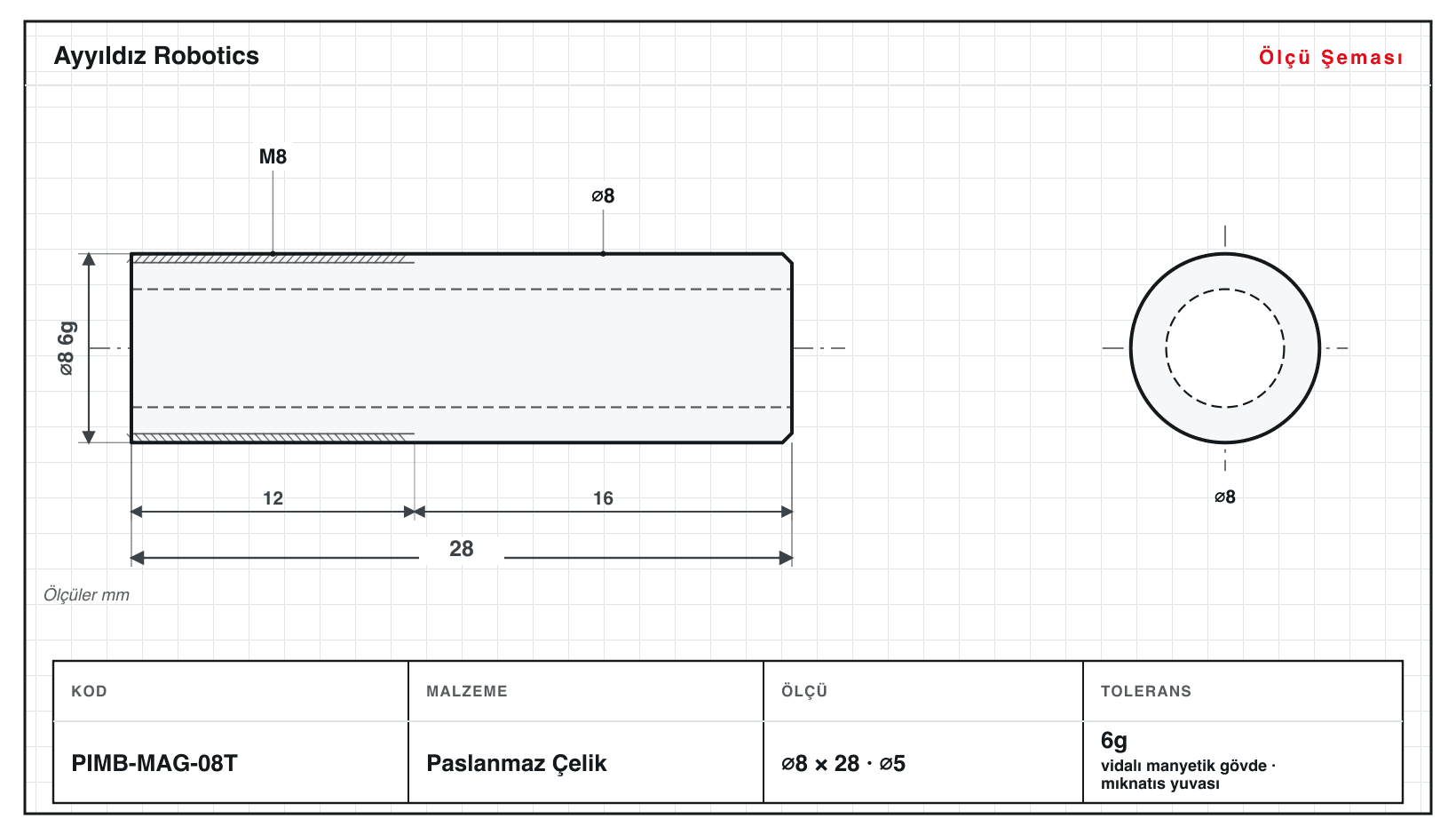

Manyetik Pim Gövdesi
Uç deliğine mıknatıs preslenen paslanmaz manyetik tutucu pim gövdesi.
⌀5–15 · L 18–33 mm
9 çeşit

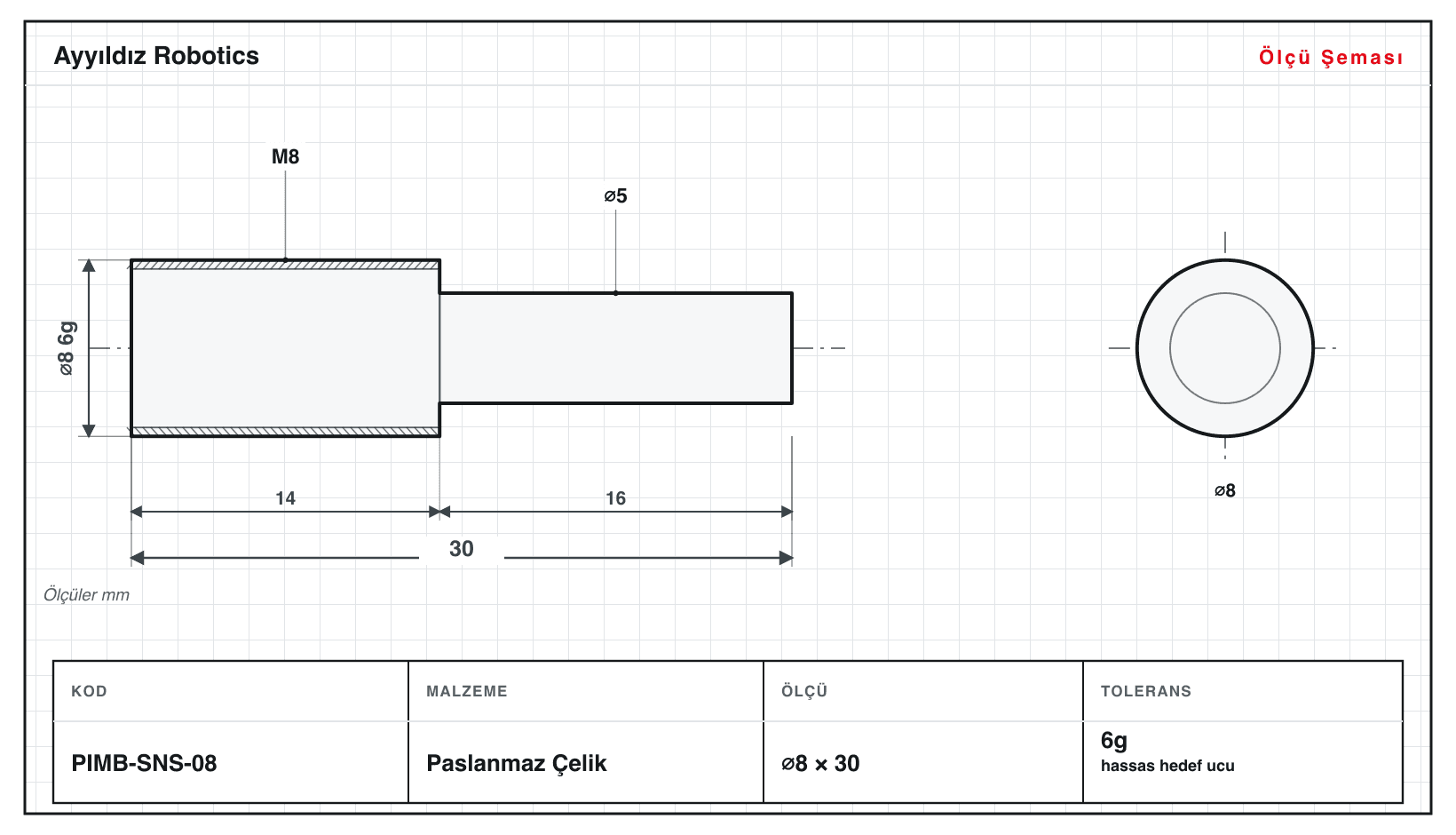

Sensör Hedef Pimi
Endüktif/optik algılama için dişli montajlı kademeli sensör hedef pimi.
⌀3–19,6 · L 14–43 mm
10 çeşit

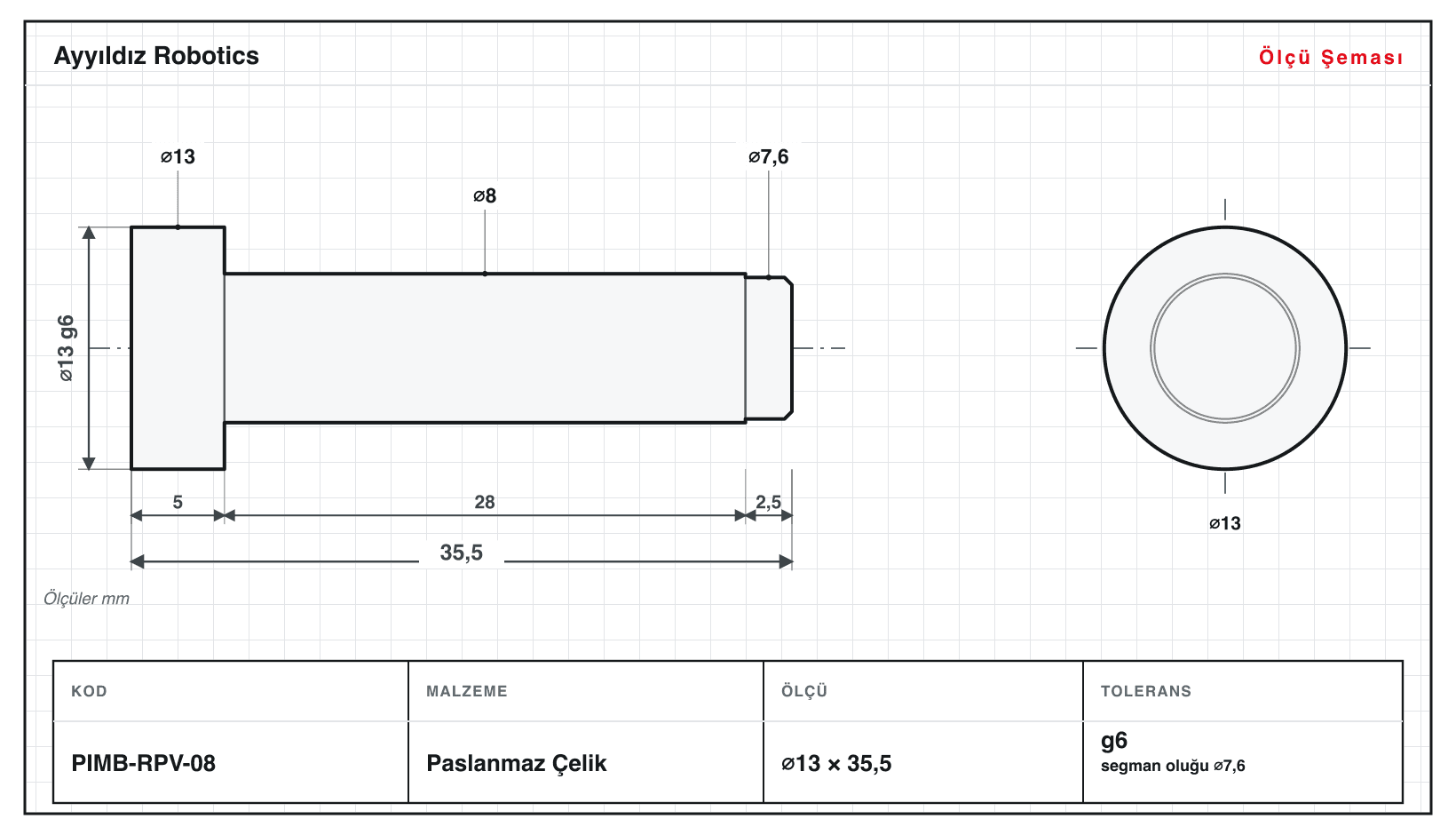

Döner Mafsal Pimi
Omuzlu ve segman oluklu, serbest dönen mafsal/pivot pimi.
⌀6–18 · L 19–50 mm
11 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınPimler; iki parçayı hizalayan, konumlandıran veya taşıyan yükü aktaran hassas silindirik ve konik makine elemanlarıdır. Otomotiv, hidrolik-pnömatik, kalıp, robotik ve genel makine imalatında yaygın kullanılır. Kataloğumuz 15 aile ve 146 çeşit içerir: DIN 7 silindirik pim, taşlanmış hassas pim, omuzlu kılavuz pimi, DIN 1 konik pim, iç dişli konik pim, mafsal (clevis) pimi, tırtıllı baskı pimi, altıgen merkezleme pimi, sensör hedef pimi ve döner mafsal pimi bunlardan bazılarıdır. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işleriz. Konumlandırma pimlerinde h6 mil ve H7 delik toleranslarına ulaşırız; kritik çaplarda ±0,01 mm hedeflenir. Tüm üretim Goodway SW-20 CNC kayar otomatta ⌀1–20 mm çap aralığında gerçekleşir. 146 kataloğa ek olarak teknik resminize göre özel ölçü üretim yaparız. Süreç, teknik resim veya numune iletiminizle başlar; ardından adet ve malzemeye göre teklif hazırlanır.
Burada en çok değişen şey boy: 8 mm'den PIMB-TPR-20 ile 100 mm'ye, tek bir kategori içinde 92 mm'lik bir açıklık — ve hepsi tezgâhın 207 mm'lik tek bağlama sınırının içinde. 146 varyant boyunca yapılan iş 42× diş çekme, 22× altıgen ağız frezeleme, 39× eksenel delik, 36× konik tornalama, 20× tırtıl.
Toleranslar 9 sınıfa yayılıyor (6g, g6, h10, h11, h7, h8, h9, m6, n6) ve 121 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı PIMA-TPR-06T'de: L/D 7,6 — klasik tornada punta desteği isteyecek bir incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Goodway SW-20 CNC kayar otomat tavanı olan ⌀20 mm'ye kadar, ⌀1–20 mm aralığında üretim yapıyoruz. Bu aralık DIN 7 silindirik pimlerden omuzlu kılavuz ve konik pimlere kadar katalogdaki 146 çeşidin tamamını kapsar.
Çelik, paslanmaz çelik, pirinç ve alüminyum standart malzemelerimizdir. Uygulamaya göre paslanmaz (korozyon), pirinç (iletkenlik/aşınma) veya çelik (mukavemet) öneririz; belirtilen özel malzemeleri de temin ederek işleriz.
Konumlandırma pimlerinde tipik olarak h6 mil ve H7 delik geçmelerini karşılıyoruz; kritik çaplarda ±0,01 mm hedeflenir. Gereken tolerans sınıfını ve yüzey pürüzlülüğünü teknik resminizde belirtmeniz yeterli.
Evet. Katalogdaki 146 çeşidin dışında, kendi teknik resminize göre özel ölçü ve profilde üretim yapıyoruz. PDF/DWG/STEP resim veya numune iletmeniz, ⌀1–20 mm aralığında kalması yeterlidir.
Fiyatlandırma teklif usulüdür; adet, malzeme, tolerans ve yüzey işlemine göre belirlenir. Teknik resim veya numunenizi ilettiğinizde 2009'dan bu yana Düzce'deki tesisimizden fiyat ve termin içeren teklifimizi hazırlarız; ihracat sevkiyatı da yapıyoruz.
