Hidrolik & Pnömatik Piston Parçaları İmalatı
Goodway SW-20 kayar otomatta hidrolik & pnömatik piston parçaları: piston mili ucu, dalıcı piston, orifis, salmastra somunu. 15 aile, 144 çeşit, ⌀4–20 mm.
Parça Aileleri
Piston Mili Ucu
Hidrolik silindir piston mili dişli bağlantı ucu, kademeli gövde ve konik pah.
⌀8–20 · L 26–64 mm
10 çeşit

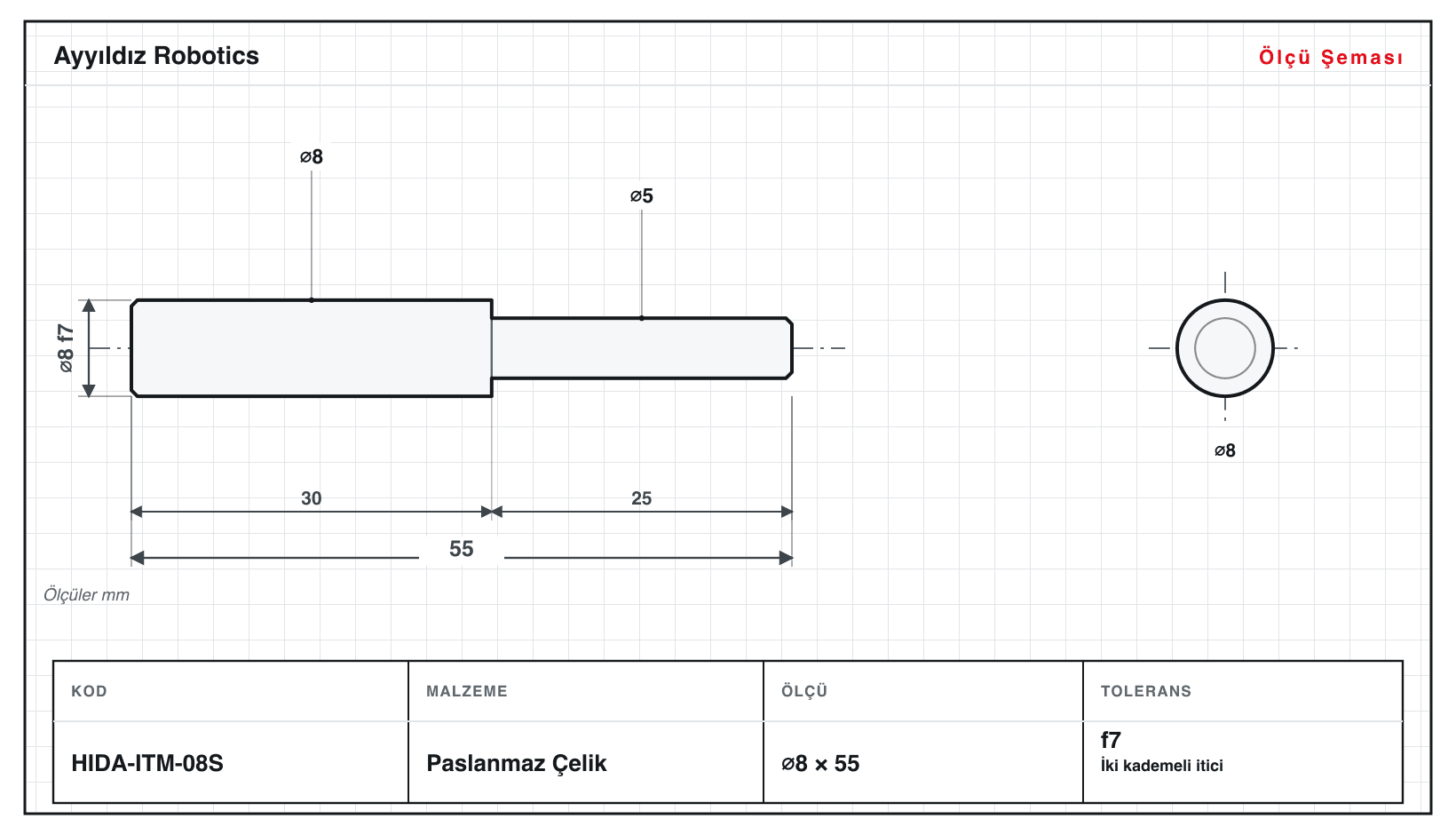

İtici Mil
Pnömatik itici düz mil, iki uçta pah, hassas çap toleransı.
⌀4–16 · L 40–120 mm
11 çeşit

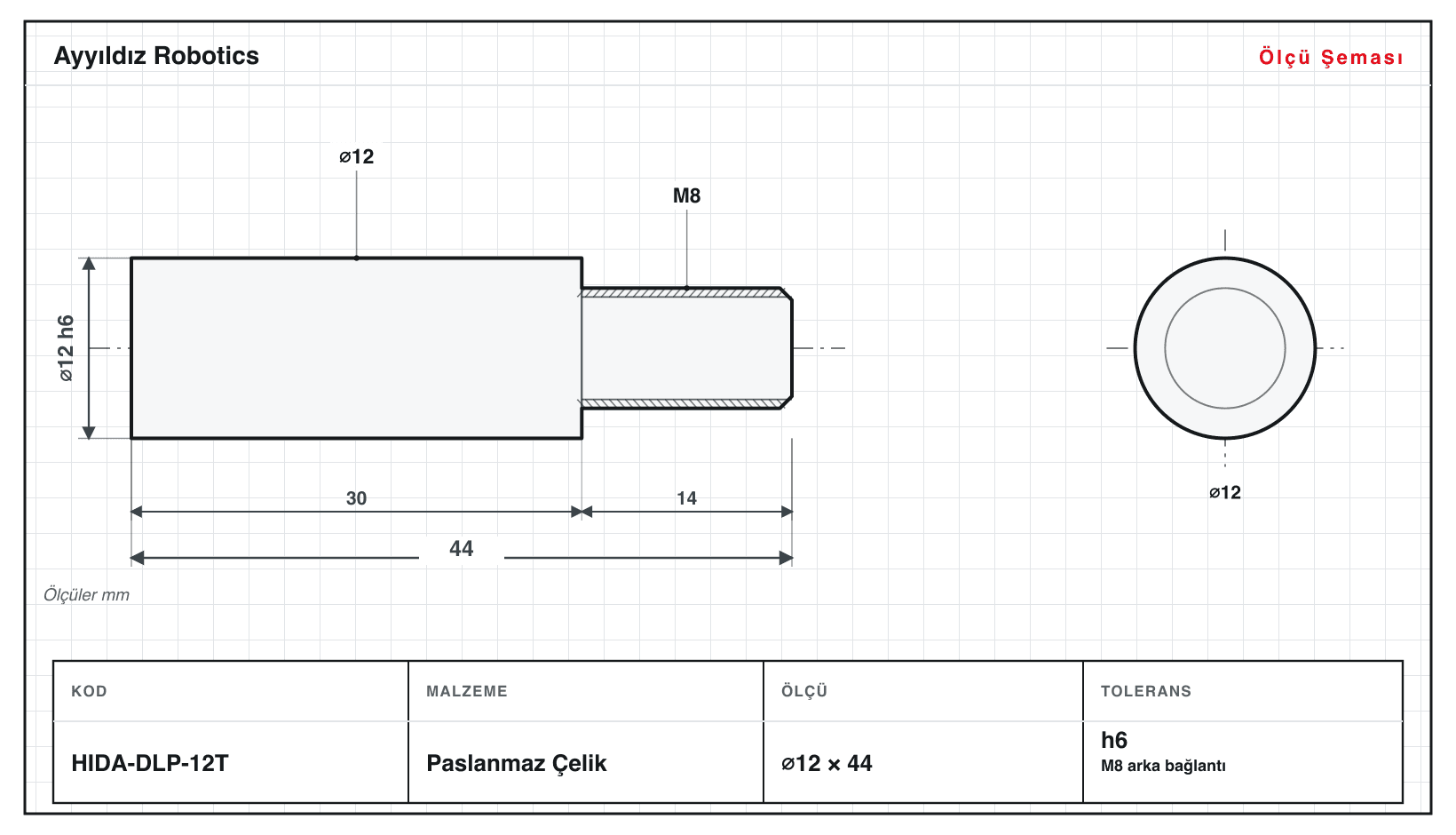

Dalıcı Piston
Dalıcı (plunger) piston gövdesi, sızdırmazlık için hassas taşlanmış silindirik yüzey.
⌀6–20 · L 24–67 mm
10 çeşit

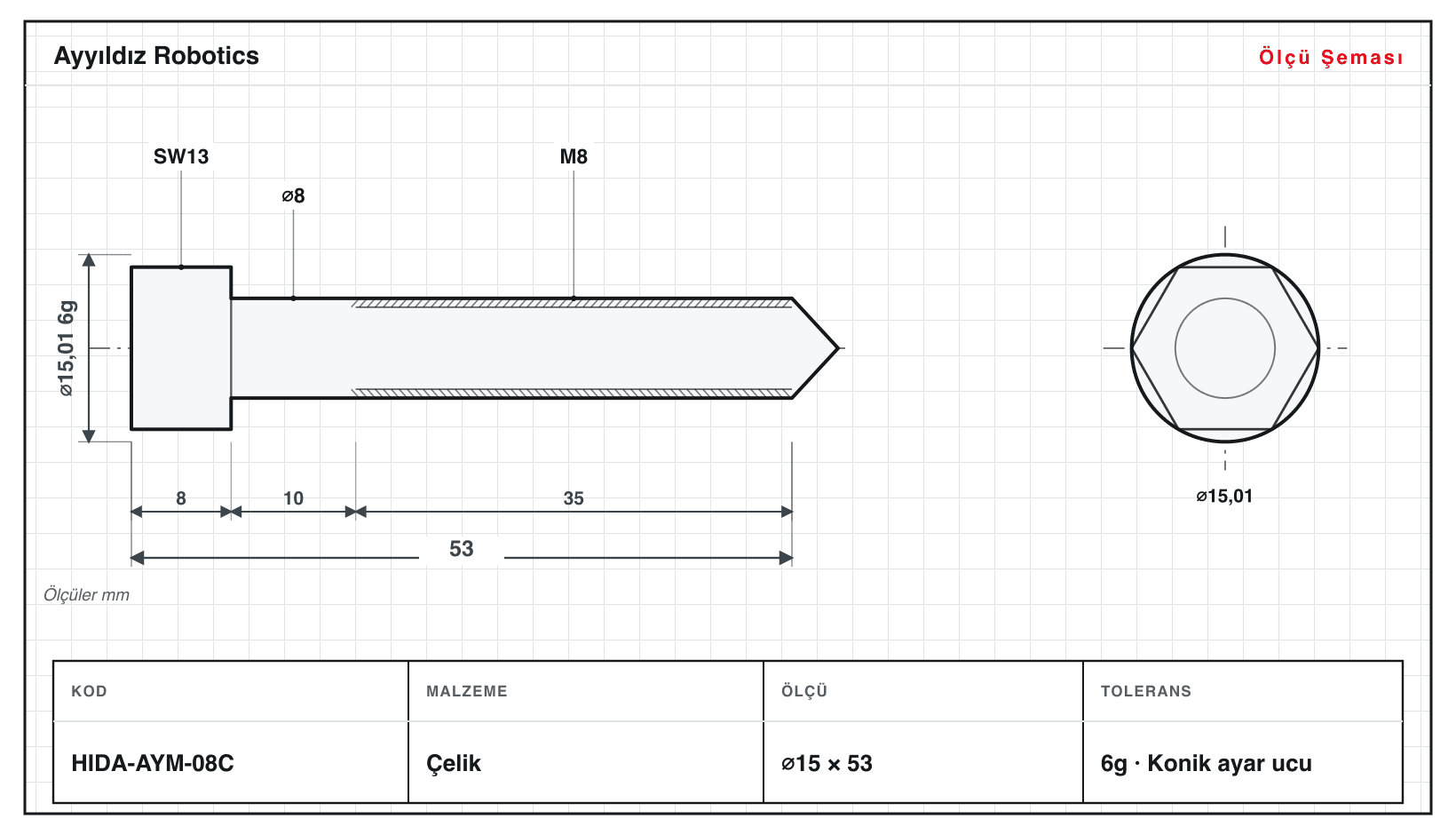

Ayar Mili
Strok ayar mili, dişli gövde ve altıgen anahtar ağzı ile hassas ayar.
⌀9,2–19,6 · L 36–82 mm
10 çeşit

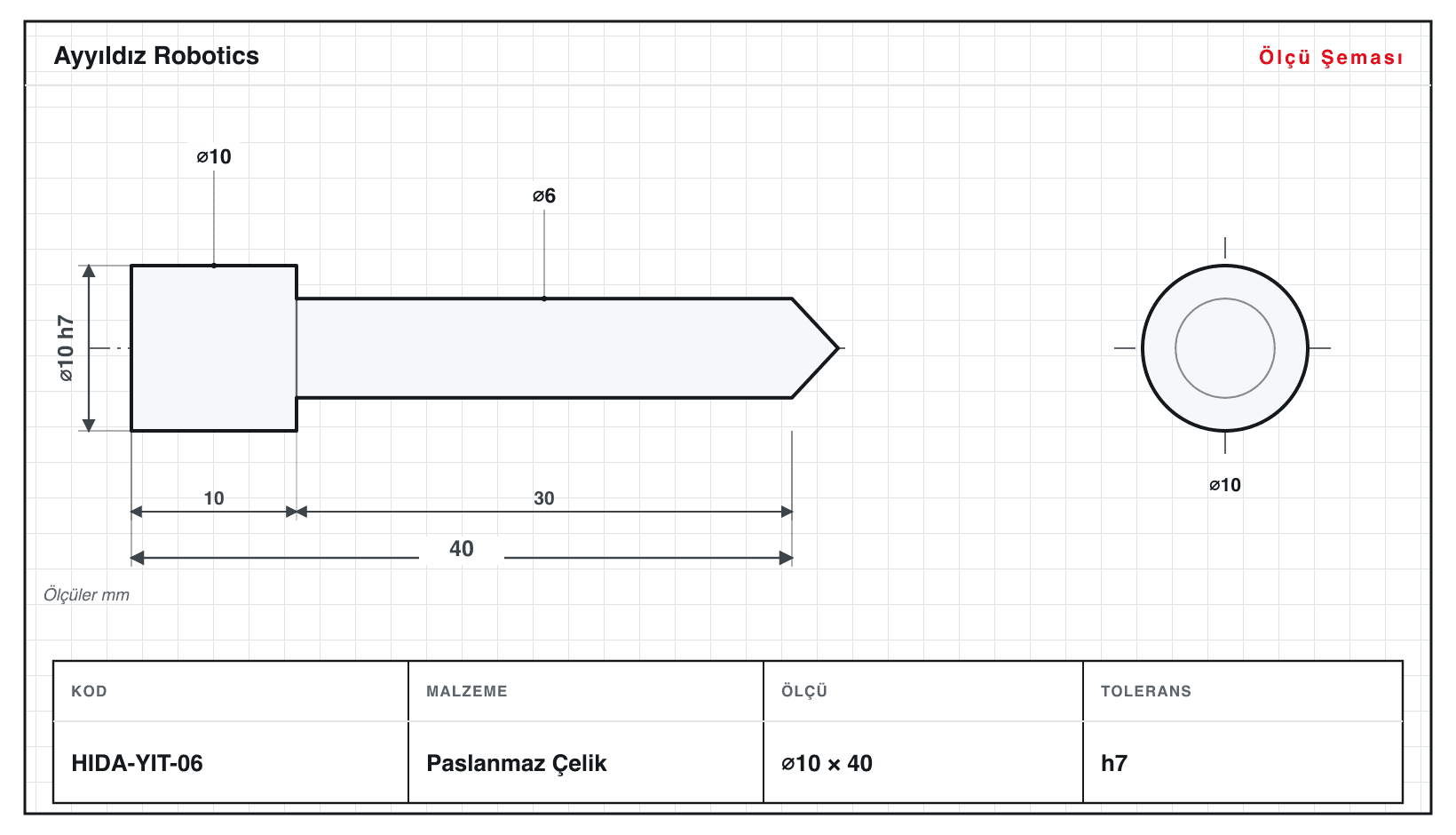

Yaylı İtici
Yay yataklı itici pim, kademeli gövde ve konik yönlendirme ucu.
⌀5–16 · L 24–62 mm
10 çeşit

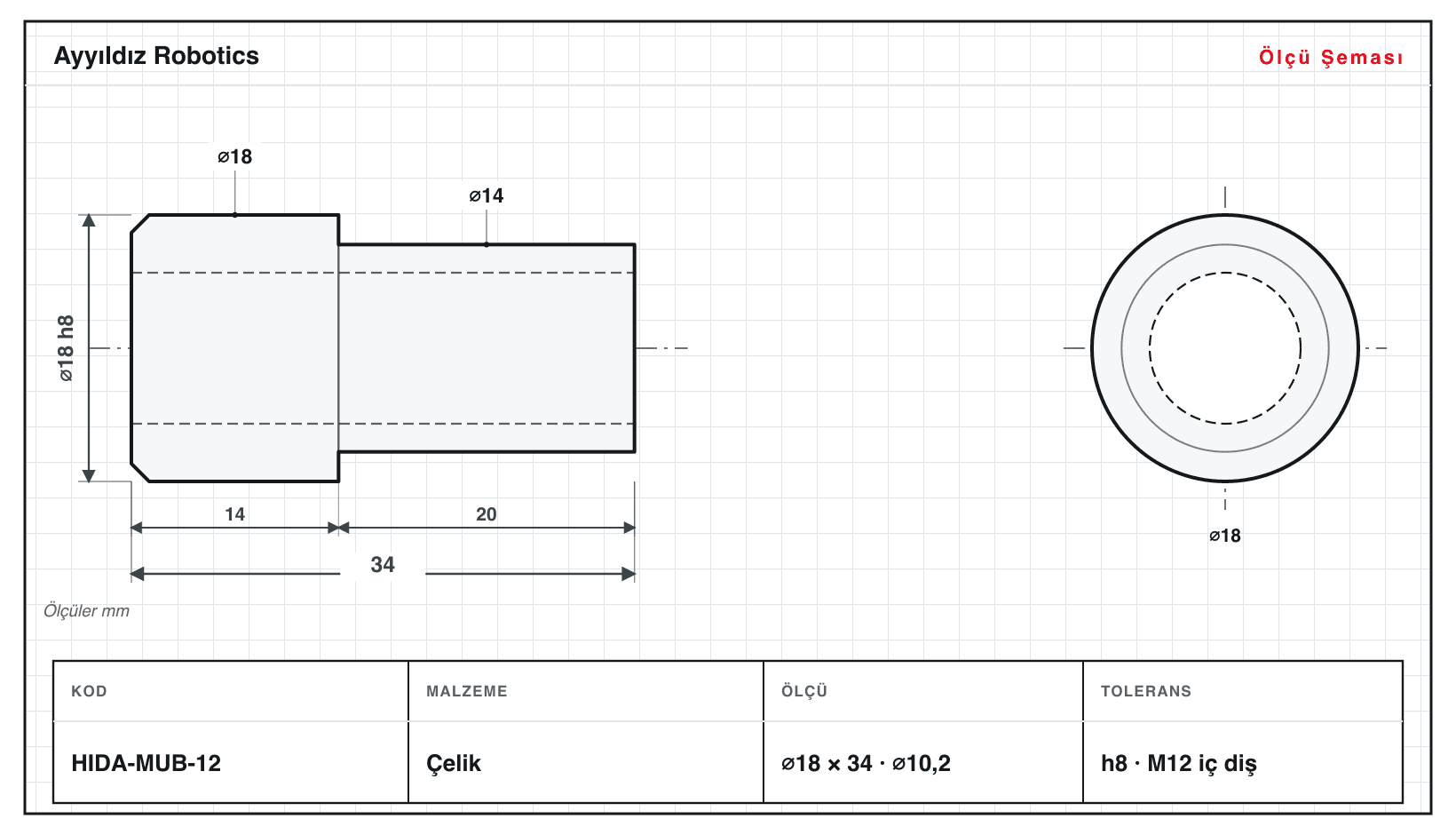

Mafsal Mil Başlığı
Piston mili mafsal başlığı bağlantı sapı, iç dişli delik ve pah.
⌀12–20 · L 22–42 mm
9 çeşit

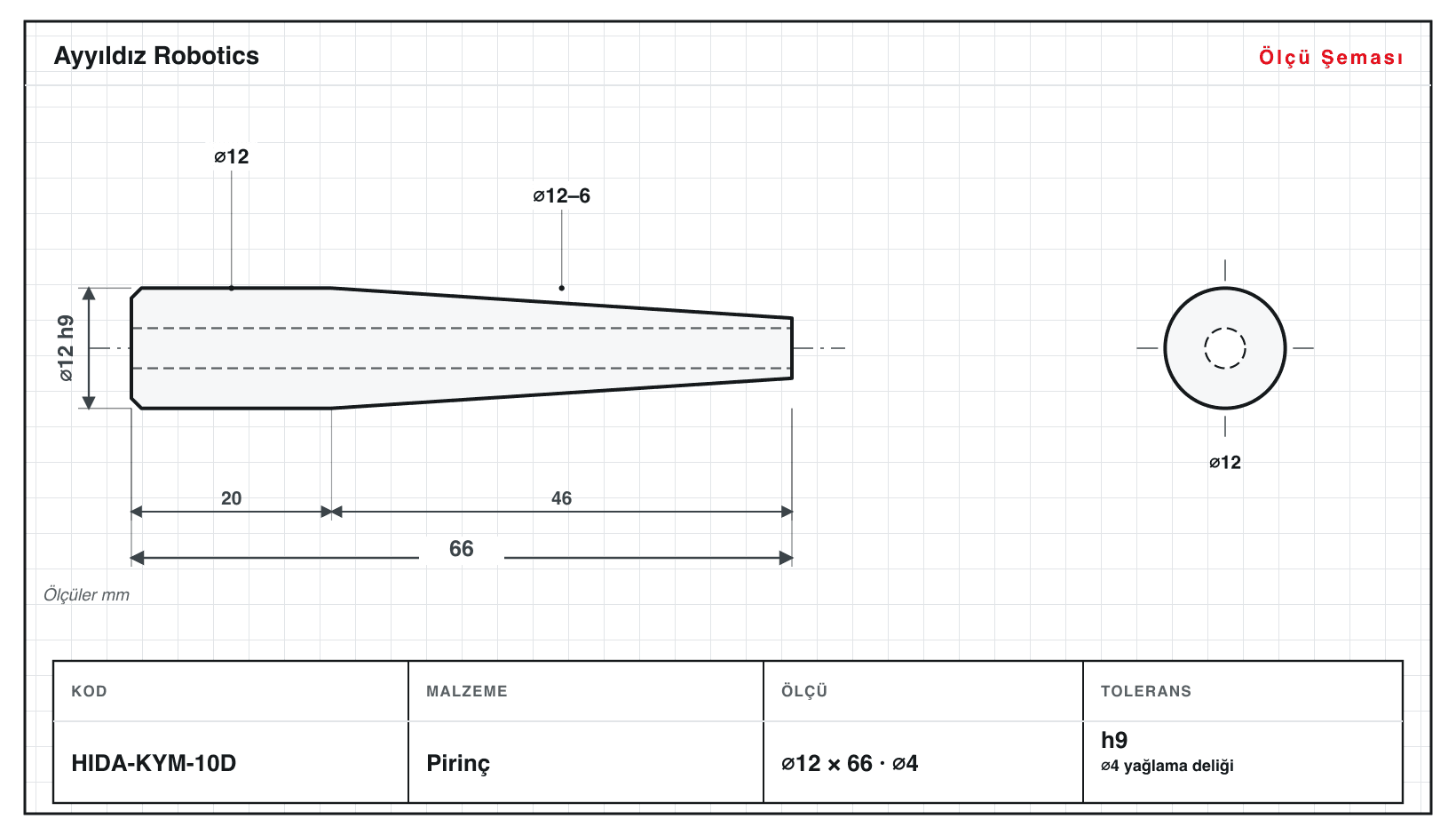

Konik Yönlendirme Mili
Piston kılavuz mili, tam boy konik yüzey ve hassas dalış ucu.
⌀6–20 · L 42–98 mm
10 çeşit

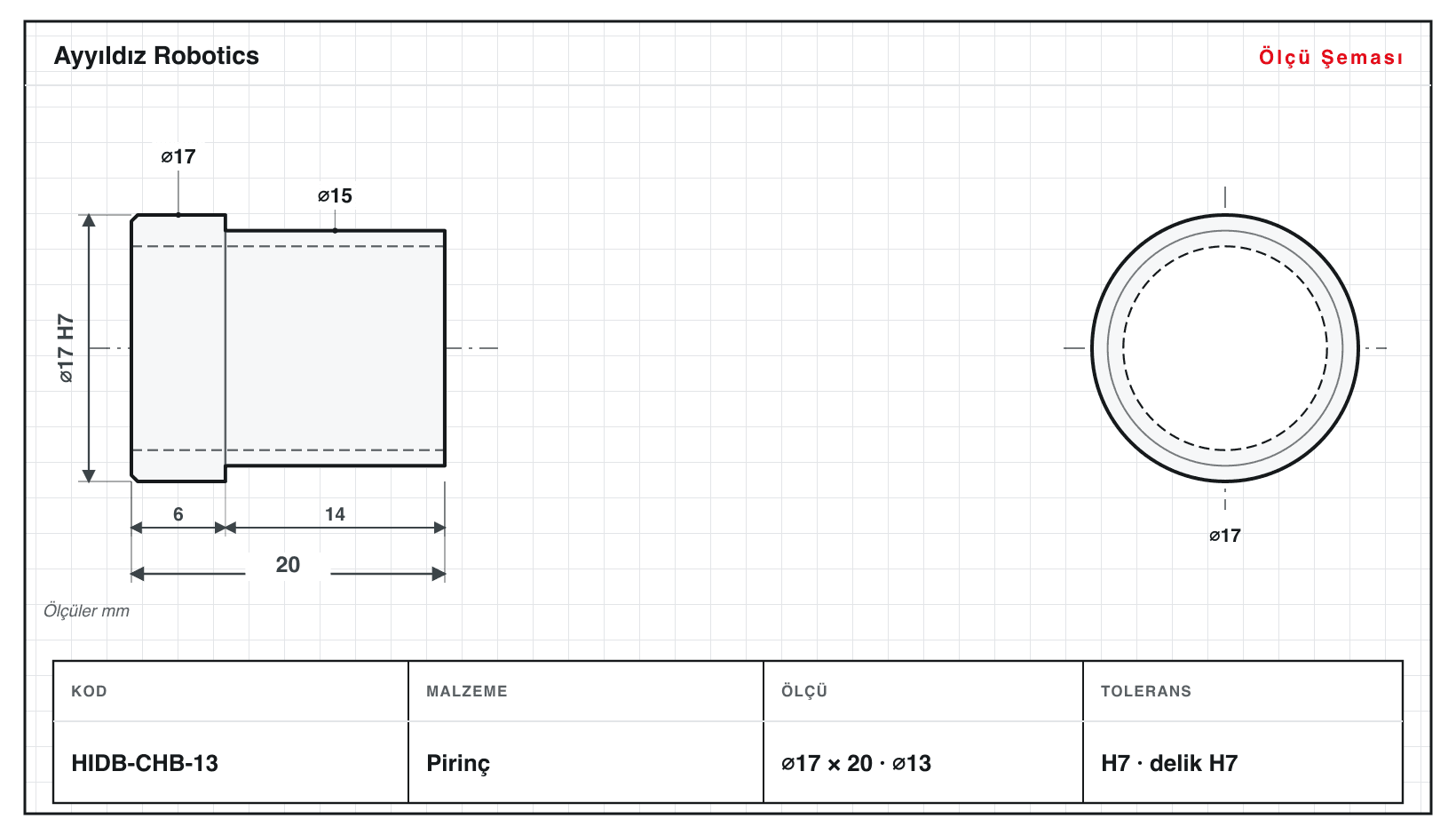

Silindir Başı Burcu
Silindir başında pistonu yönlendiren delikli kademeli burç.
⌀10–20 · L 12–28 mm
10 çeşit

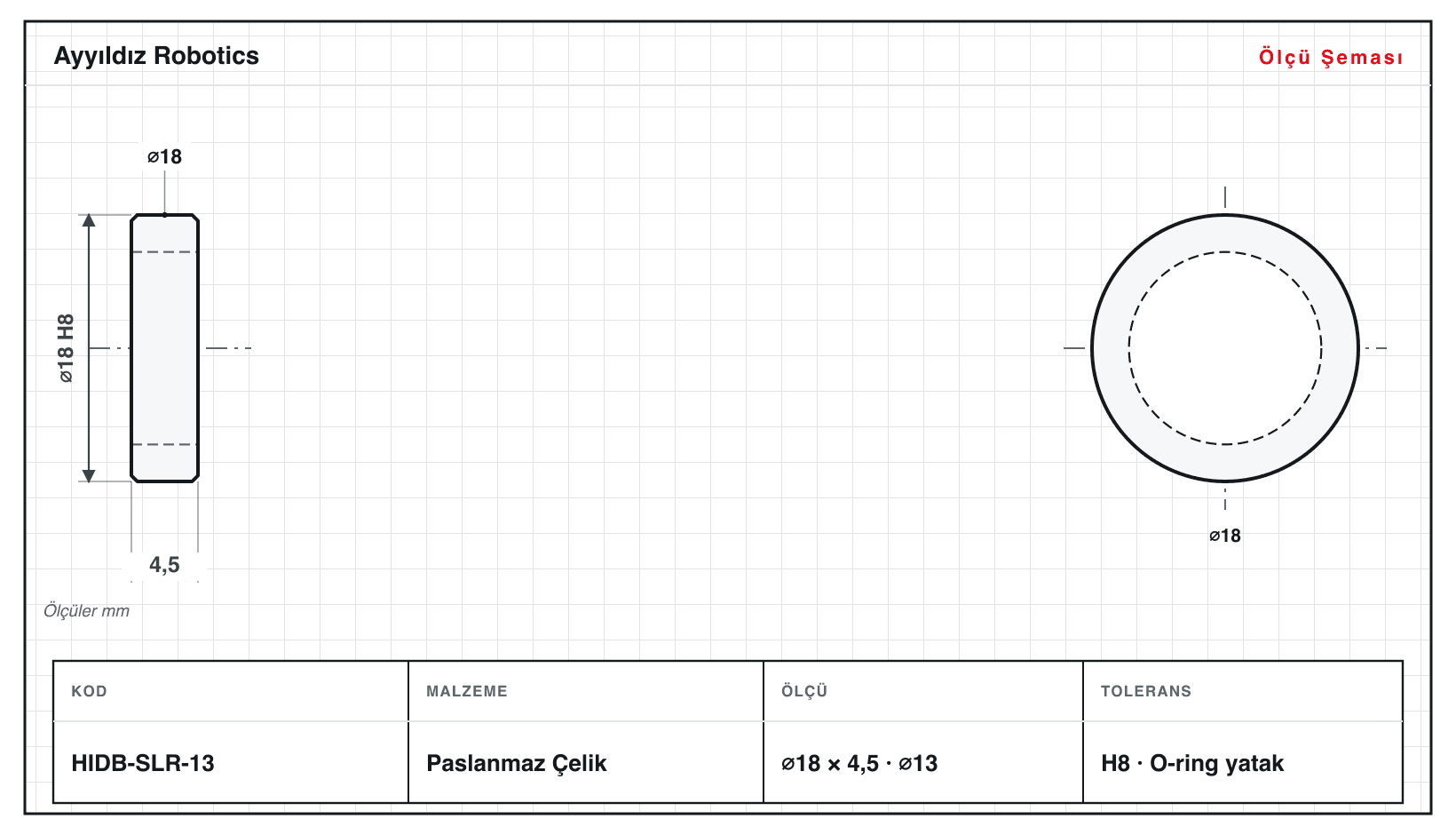

Sızdırmazlık Bileziği
O-ring yataklı, iç delikli metal sızdırmazlık bileziği.
⌀11–20 · L 3–6 mm
10 çeşit

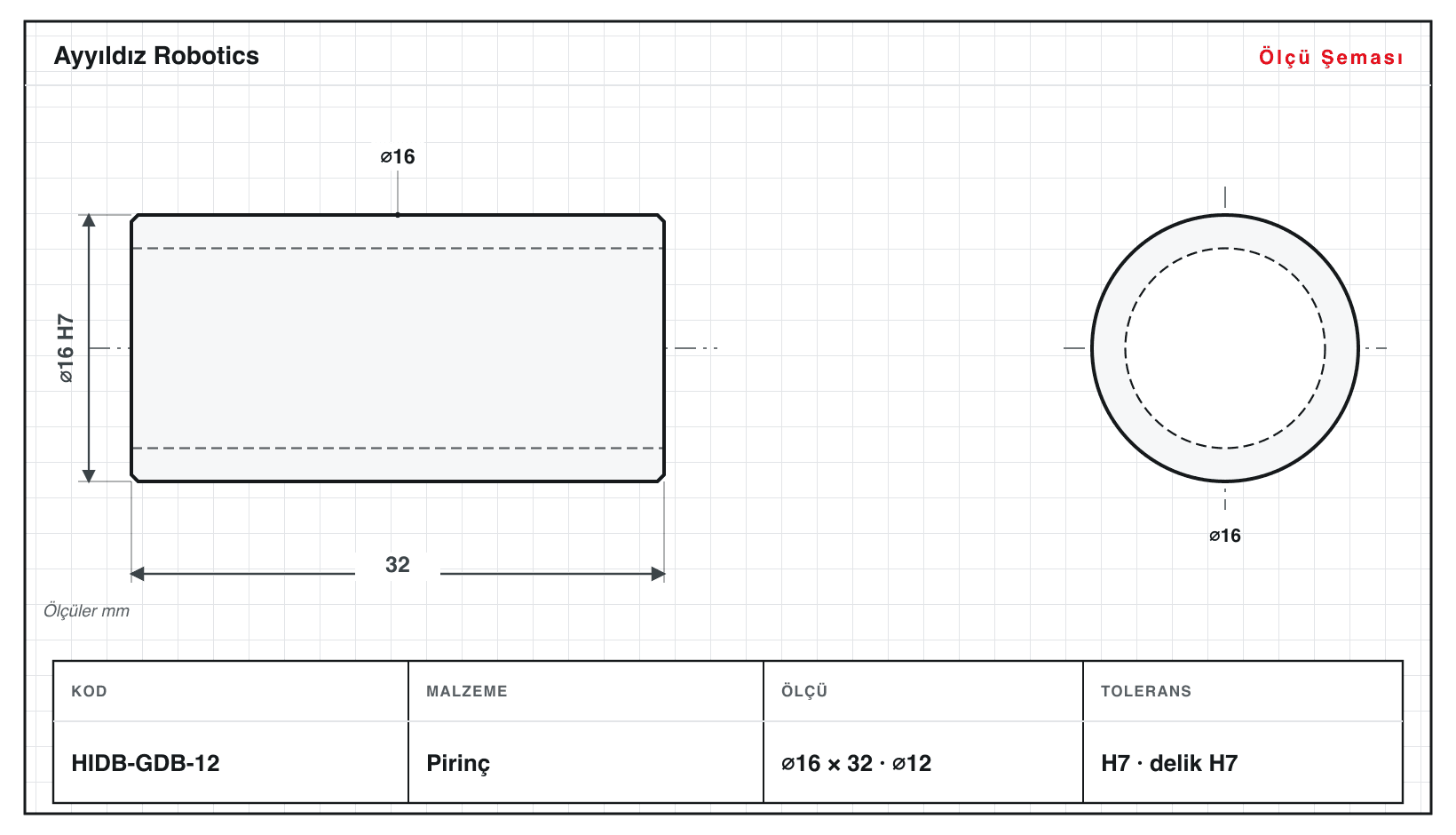

Kılavuz Burcu
Mil kılavuzu için uzun delikli sürtünme burcu.
⌀9–20 · L 18–40 mm
10 çeşit

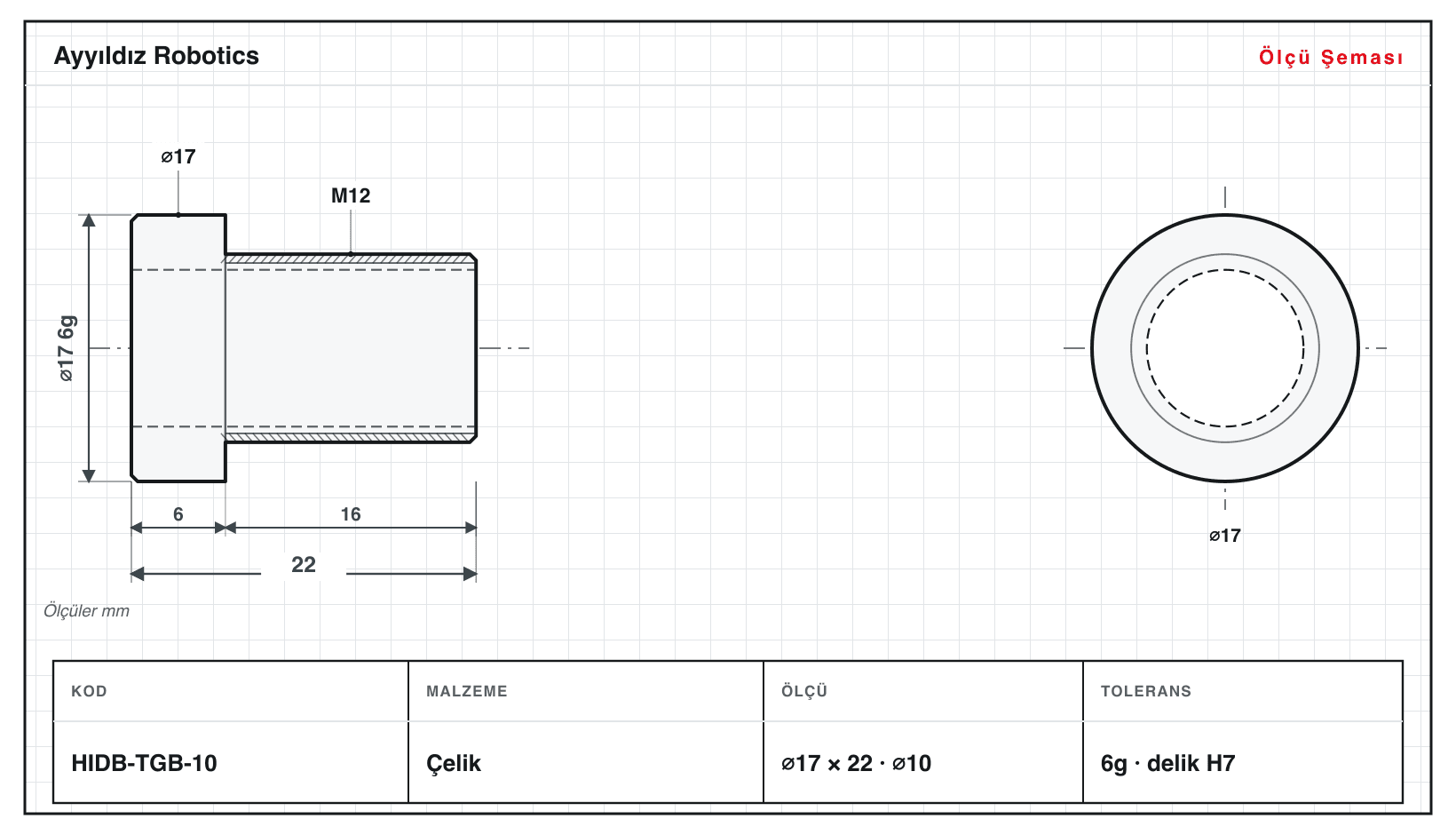

Dişli Kılavuz Burcu
Gövdeye vidalanan başlıklı, iç delikli kılavuz burcu.
⌀12–20 · L 16–27 mm
9 çeşit

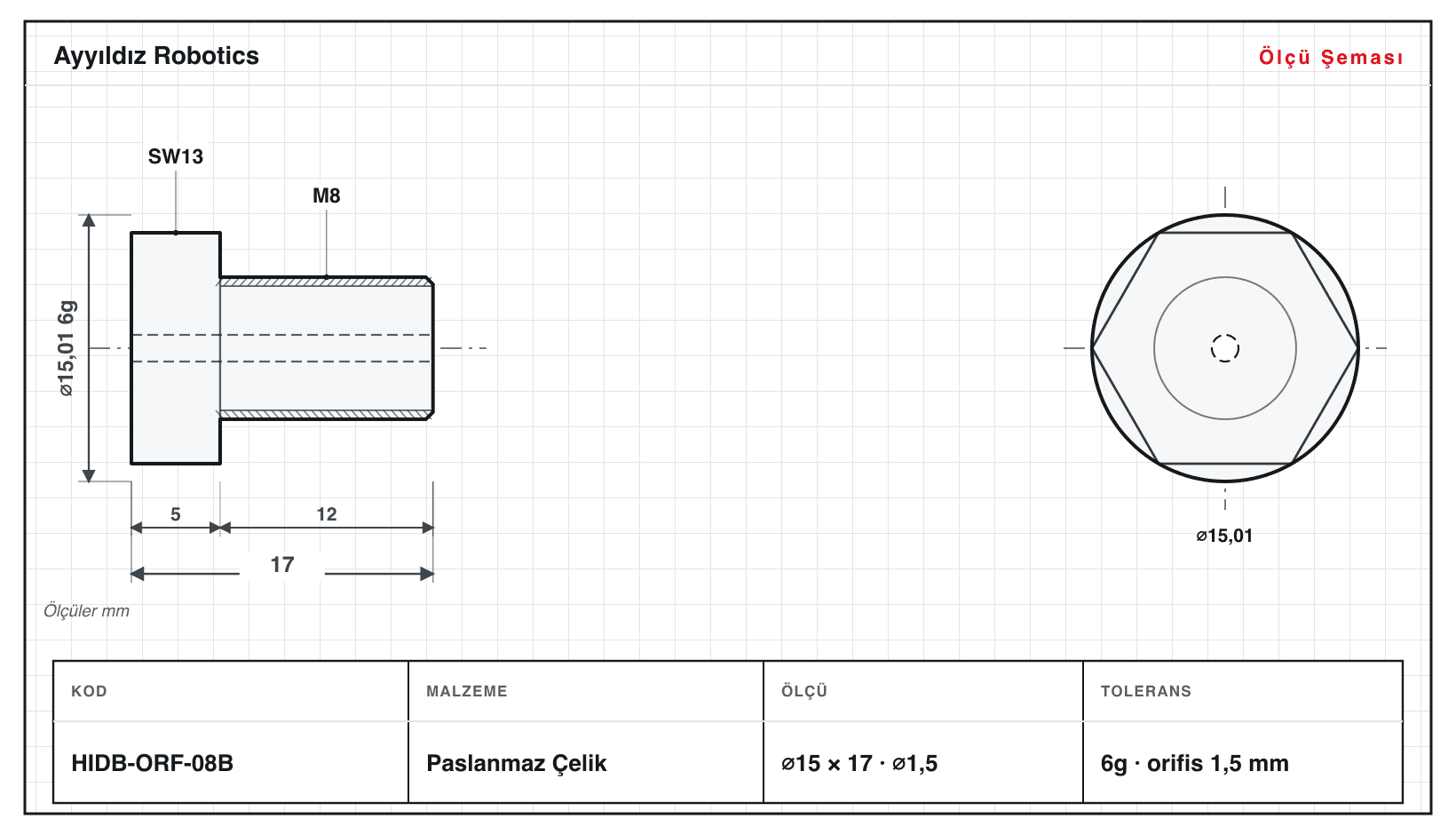

Orifis (Kısma Ağzı)
Akış kısma için hassas küçük delikli dişli orifis vidası.
⌀9,2–19,6 · L 12–22 mm
9 çeşit

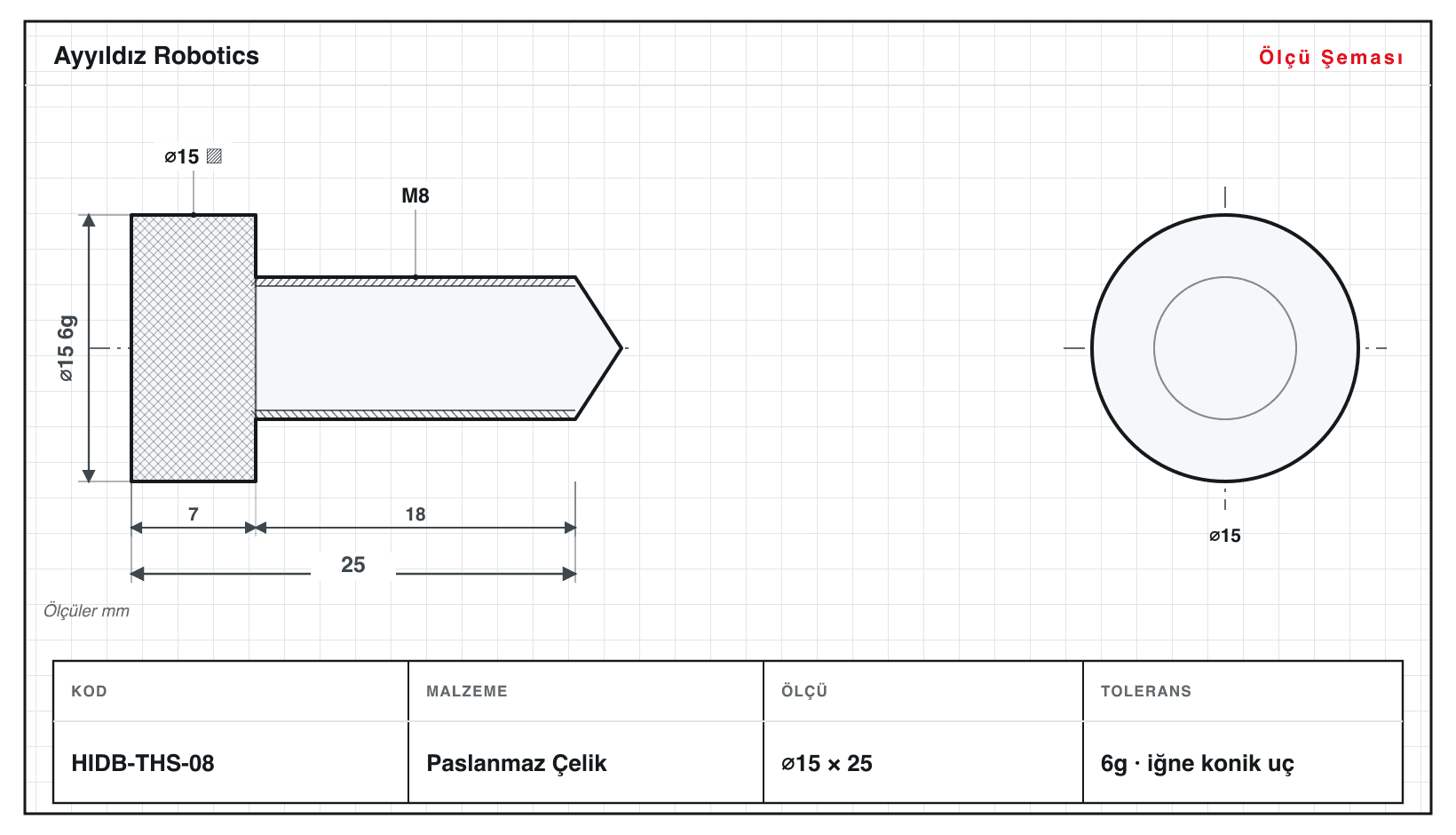

Kısma Vidası
Konik uçlu, tırtıllı başlı ayarlanabilir akış kısma vidası.
⌀8–20 · L 17–36 mm
9 çeşit

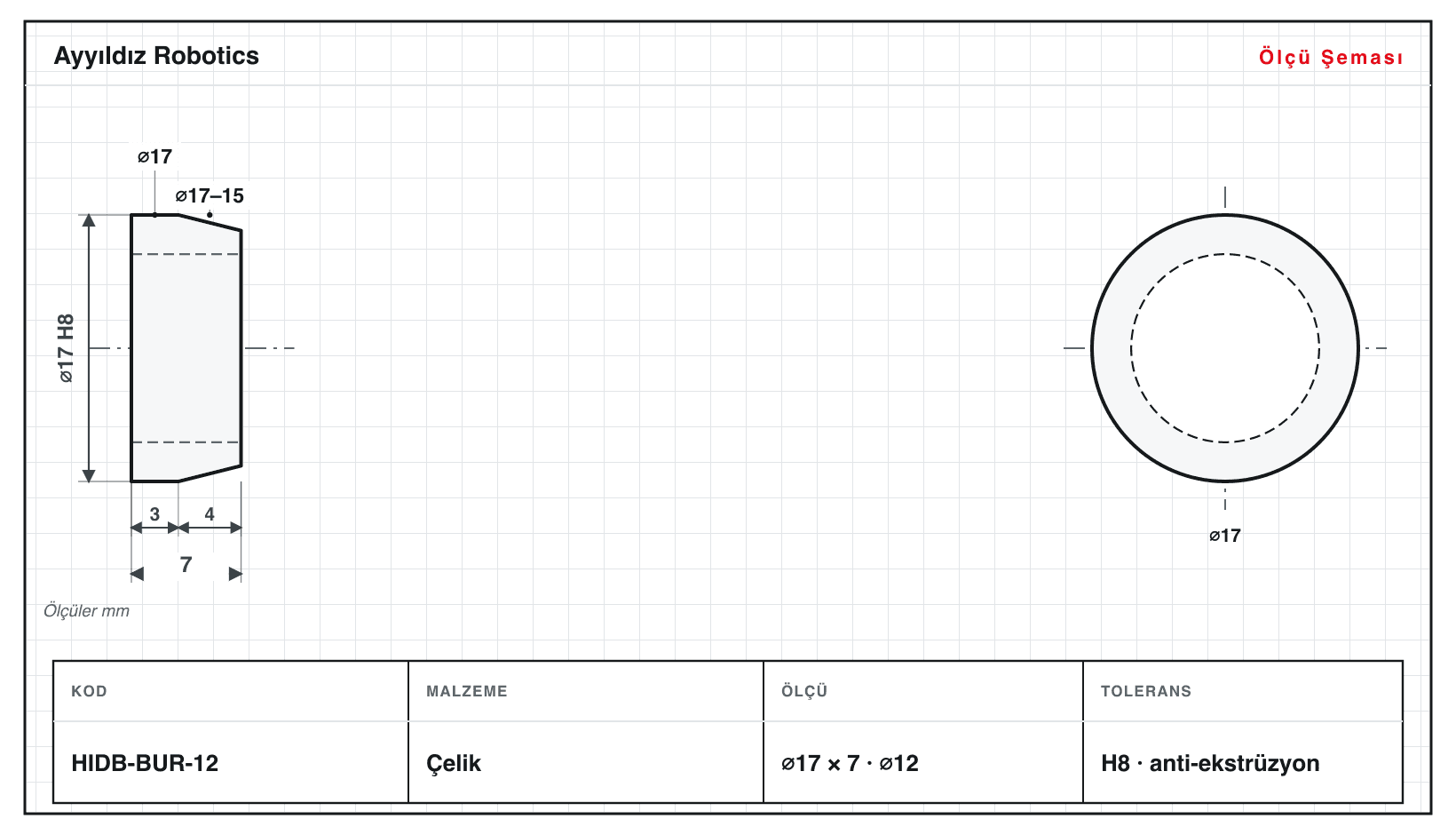

Destek Bileziği
Sızdırmazlık contasını basınca karşı destekleyen konik yüzlü bilezik.
⌀11–20 · L 5–8 mm
9 çeşit

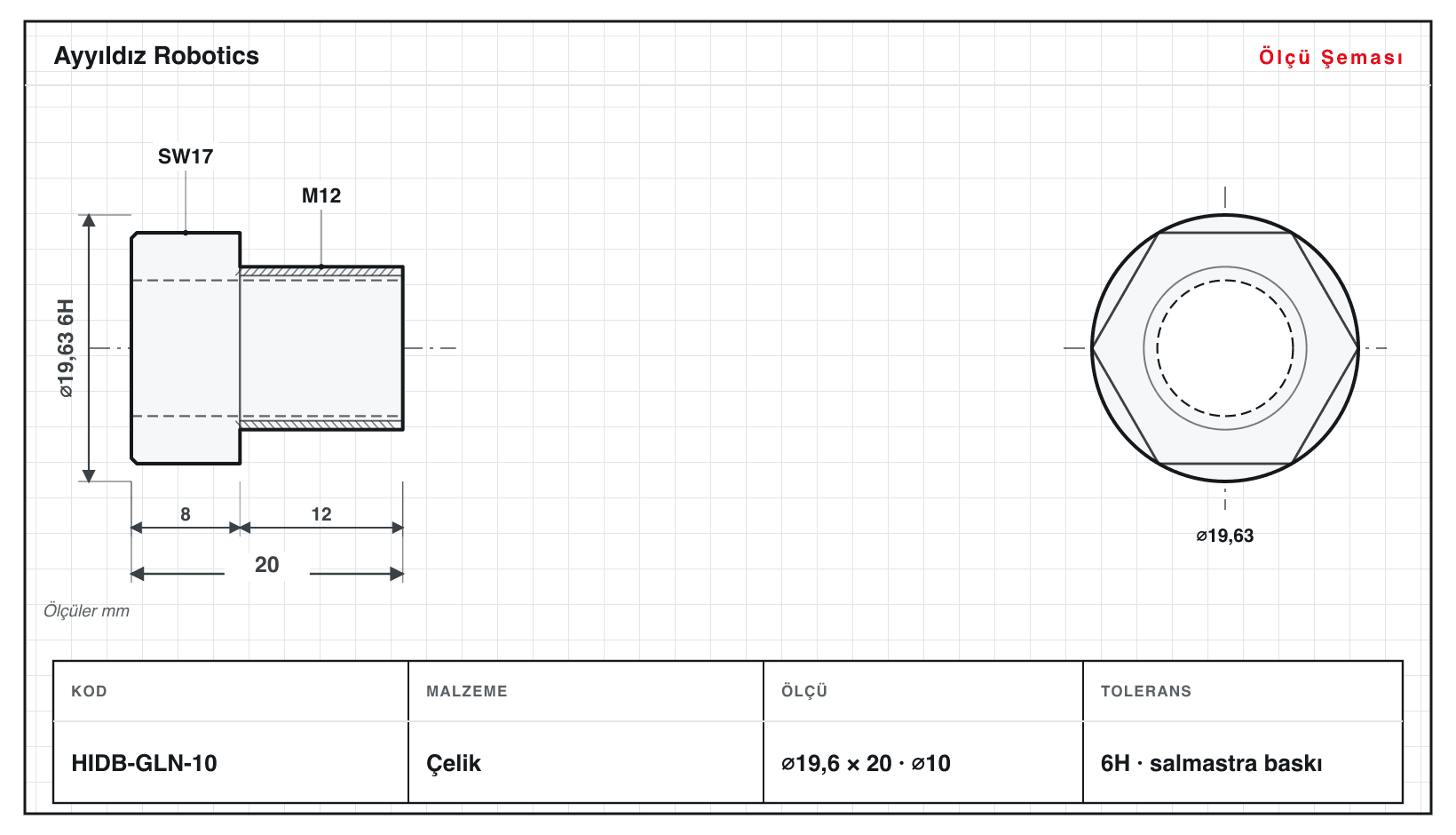

Salmastra Somunu
Salmastra contasını sıkıştıran altıgen başlı delikli somun.
⌀11,5–19,6 · L 14–25 mm
8 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınHidrolik ve pnömatik silindirlerin içinde çalışan bu dönel parçalar; iş makineleri, pres ve otomasyon hatları, tarım ve mobilya makineleri ile genel makine imalatında kullanılır. Kategori 15 aileden oluşur: piston mili ucu, itici mil, dalıcı (plunger) piston, ayar mili, yaylı itici, mafsal mil başlığı, konik yönlendirme mili, silindir başı burcu, sızdırmazlık bileziği, kılavuz ve dişli kılavuz burçları, orifis (kısma ağzı), kısma vidası, destek bileziği ve salmastra somunu. Dalıcı piston ve kılavuz burcu gibi sızdırmazlığa doğrudan etki eden yüzeylerde h6/H7 geçme toleransları ve taşlanmış silindirik yüzey tutturulur; kritik çaplarda ±0,01 mm hedeflenir. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işlenir; O-ring yatağı, dişli gövde, altıgen anahtar ağzı ve konik pah tek bağlamada tornalanır. Goodway SW-20 kayar otomatta ⌀4–20 mm aralığında üretim yapıyoruz. 144 standart çeşidin yanı sıra teknik resminize göre özel piston parçası imal ediyoruz. Fiyatlandırma teklif usulüdür; parça, malzeme ve adedi belirterek teklif alabilirsiniz.
Buranın belirleyici parçası HIDA-ITM-04, L/D 10 — kayar otomatın asıl yapmak için var olduğu incelik. 144 varyantın boyu 3–120 mm arasında; en uzunu HIDA-ITM-16 (120 mm) ve o da 207 mm'lik tek bağlama sınırının içinde. İşlemler: 60× diş çekme, 27× altıgen ağız frezeleme, 76× eksenel delik, 27× konik tornalama, 12× tırtıl.
144 varyantın 108 tanesi bir DIN veya ISO standardına atıf yapıyor; kullanılan tolerans sınıfları 6H, 6g, H7, H8, f7, h6, h7, h8, h9.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Bu parçalar Goodway SW-20 CNC kayar otomatta, çubuk malzemeden tek bağlamada tornalanır. Dişli bağlantı ucu, kademeli gövde ve konik pah aynı kurulumda işlenir; sızdırmazlığa etki eden dalıcı piston silindirik yüzeyi gerektiğinde taşlanarak istenen yüzey pürüzlülüğüne ve çap toleransına getirilir. Kayar otomat yapısı ⌀4–20 mm ince ve uzun millerde salgısız, tekrarlanabilir üretim sağlar.
Çelik, paslanmaz çelik, pirinç ve alüminyum standart malzemelerimizdir. Basınç altında çalışan piston mili ve dalıcı pistonlarda genellikle ıslah çeliği veya paslanmaz; sızdırmazlık bileziği, orifis ve kılavuz burcu gibi parçalarda uygulamaya göre pirinç veya paslanmaz tercih edilir. Teknik resminizde belirttiğiniz özel malzeme talebini de değerlendiriyoruz.
Sızdırmazlık ve kılavuzlama yüzeylerinde h6/H7 geçme toleransları sağlıyoruz; kritik çaplarda ±0,01 mm hedeflenir. Dişler, orifis kısma delikleri ve O-ring yatakları teknik resimdeki tolerans ve yüzey pürüzlülüğü değerlerine göre işlenir. Tolerans sınıfı parçaya göre değişir; en doğru sonuç için teknik resim üzerinden ilerliyoruz.
Evet. 144 standart çeşit dışında, teknik resminize (PDF, DWG/STEP) göre özel piston mili, dalıcı piston, orifis ve burç imal ediyoruz. Resim yoksa numune veya ölçülerinizden de üretime alabiliyoruz. 2009'dan bu yana bu tarz özel dekolataj işleri yapan bir atölyeyiz.
Katı bir minimum adet şartımız yoktur; hem prototip/numune hem de seri üretim yapıyoruz. Teslim süresi parça karmaşıklığına, malzeme teminine ve adede göre değişir ve teklifte net olarak belirtilir. Düzce'deki atölyemizden yurt içine ve ihracat kapsamında yurt dışına sevkiyat yapıyoruz.
