Opto-Mekanik Parça İmalatı — Lens Tutucu, Mercek Kovanı, Diyafram Halkası
Lens tutucu, tüp adaptörü, diyafram halkası, mercek kovanı ve pinhole dahil 151 çeşit opto-mekanik parça. ⌀2–20 mm CNC kayar otomat torna, teklif usulü.
Parça Aileleri

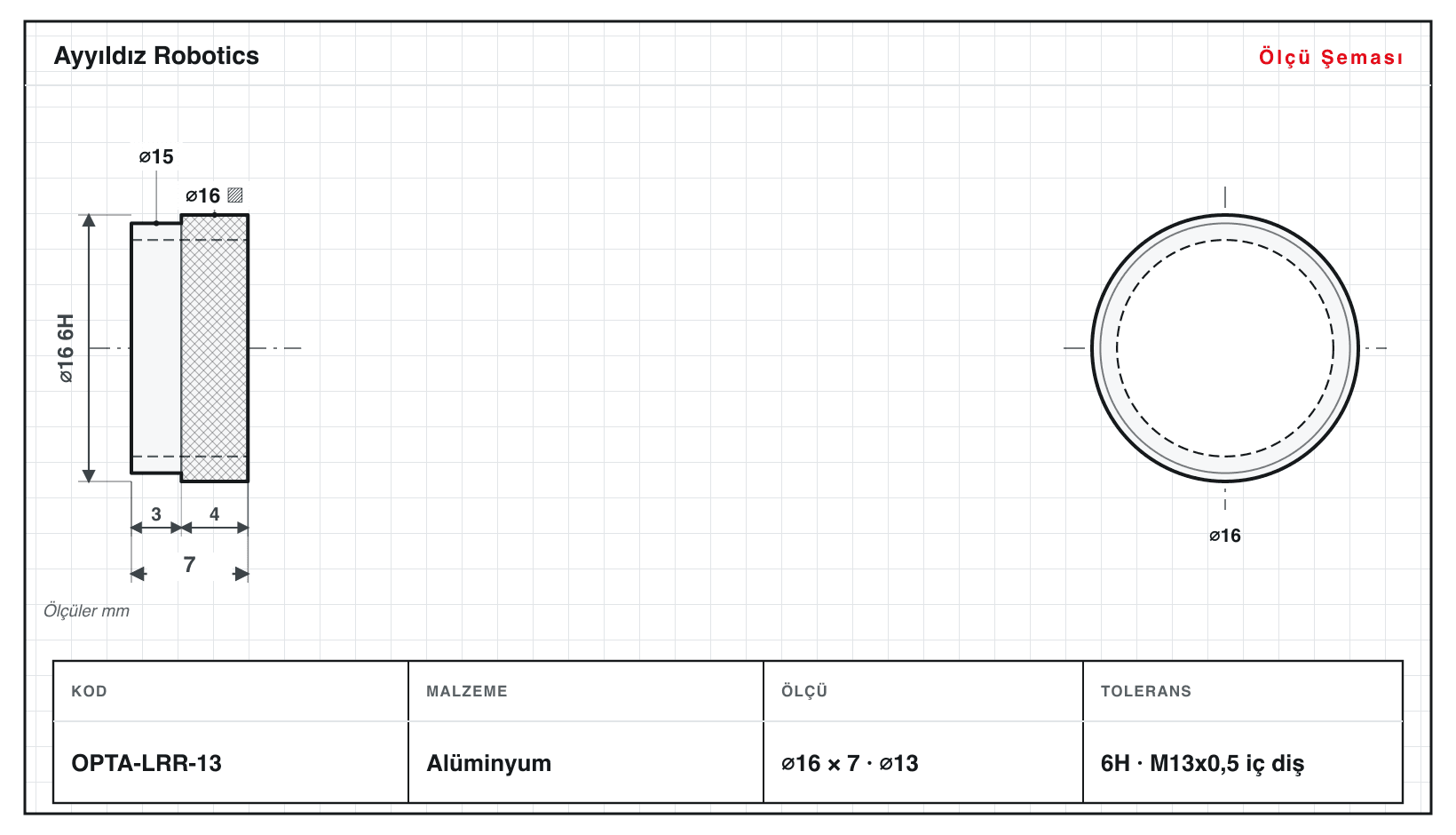

Lens Tutucu Bileziği
İç dişli, karşı-boşluklu mercekleri kovan içinde sabitleyen tutucu bilezik.
⌀9–20 · L 5–9 mm
10 çeşit

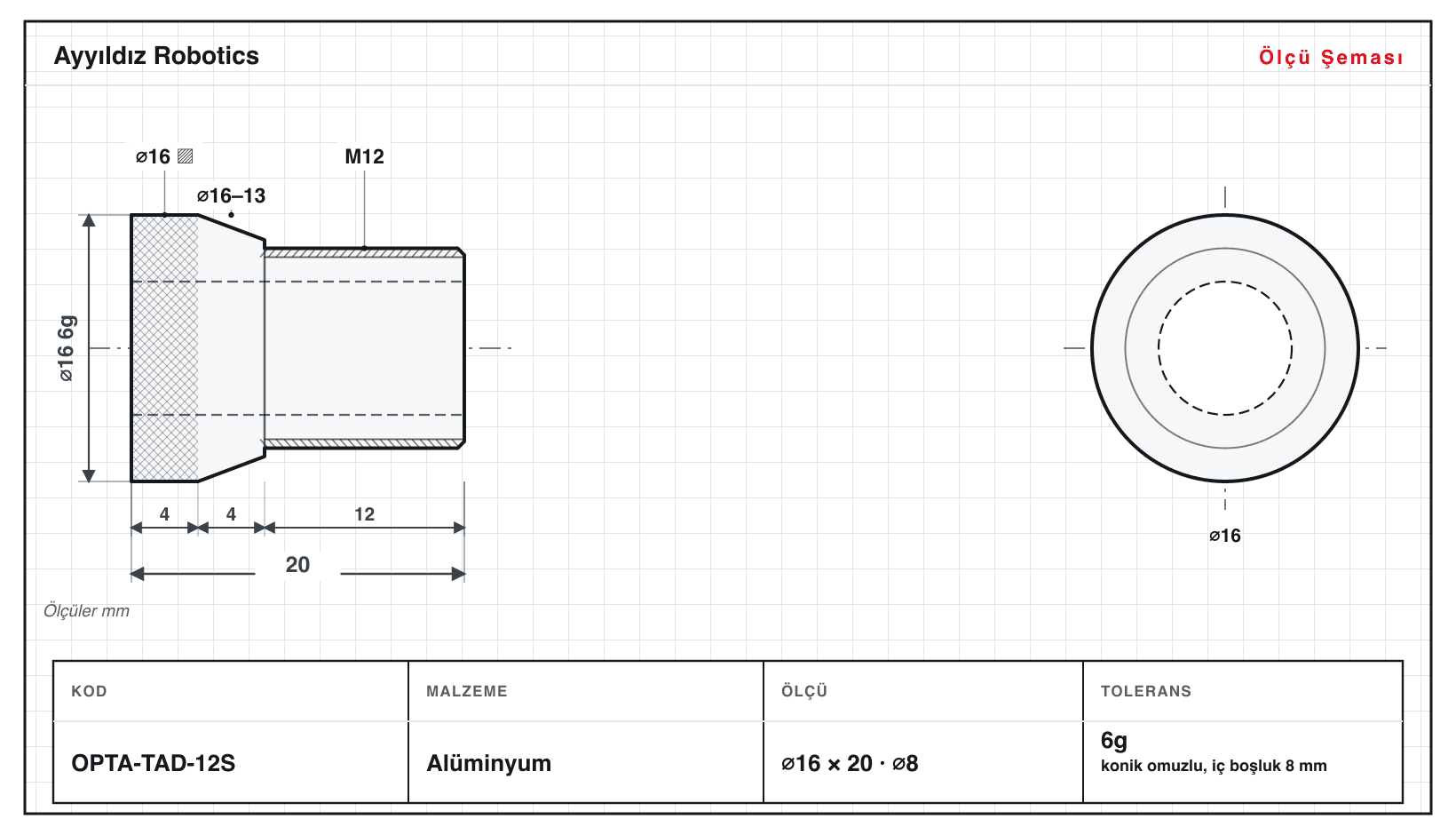

Tüp Adaptörü
Kademeli, dış dişli ve delikli optik tüpleri birbirine bağlayan geçiş adaptörü.
⌀10–20 · L 10–37 mm
10 çeşit

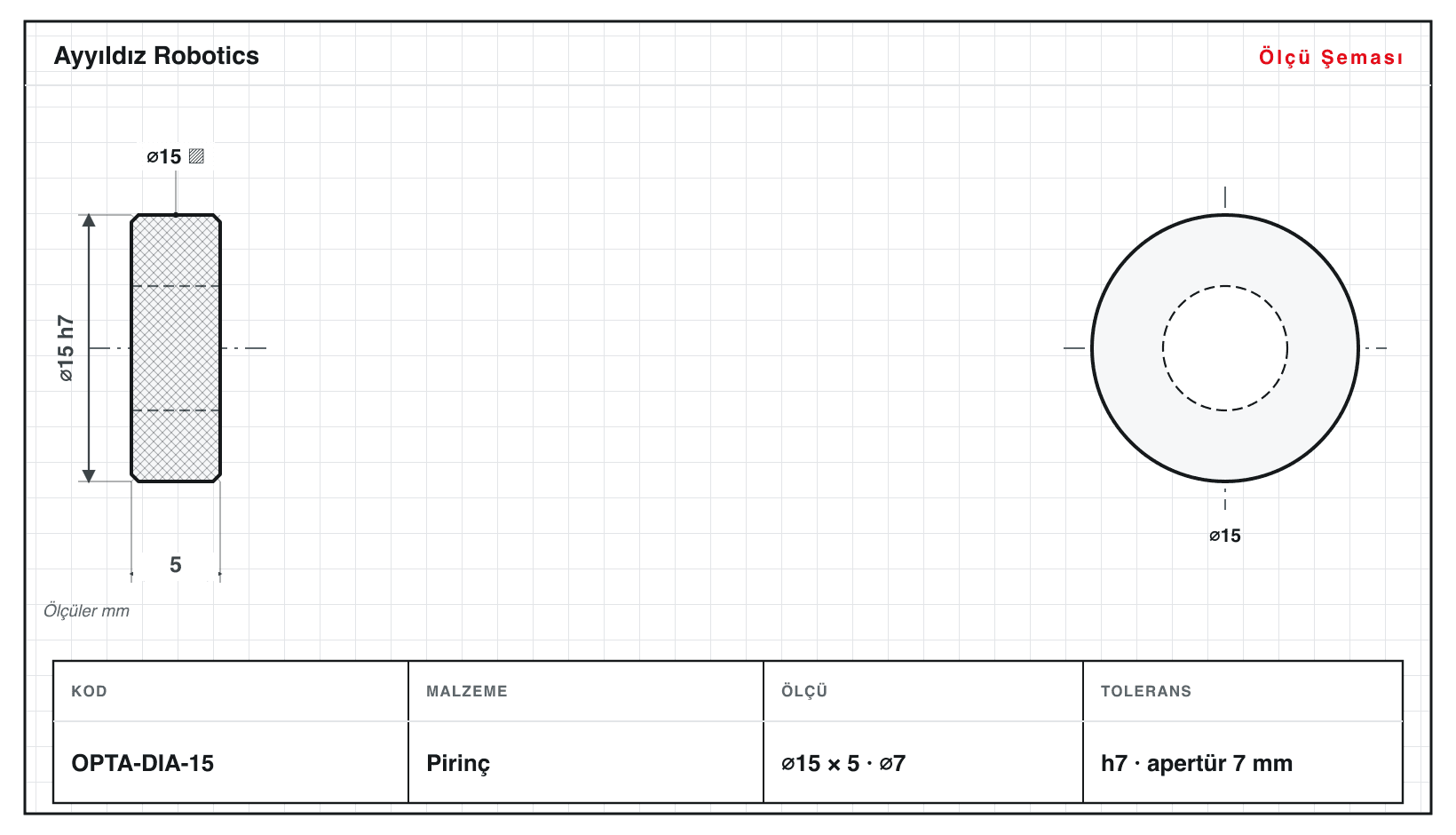

Diyafram Halkası
Tırtıllı dış yüzeyli, sabit apertürlü delikli diyafram ayar halkası.
⌀8–20 · L 4–6 mm
10 çeşit

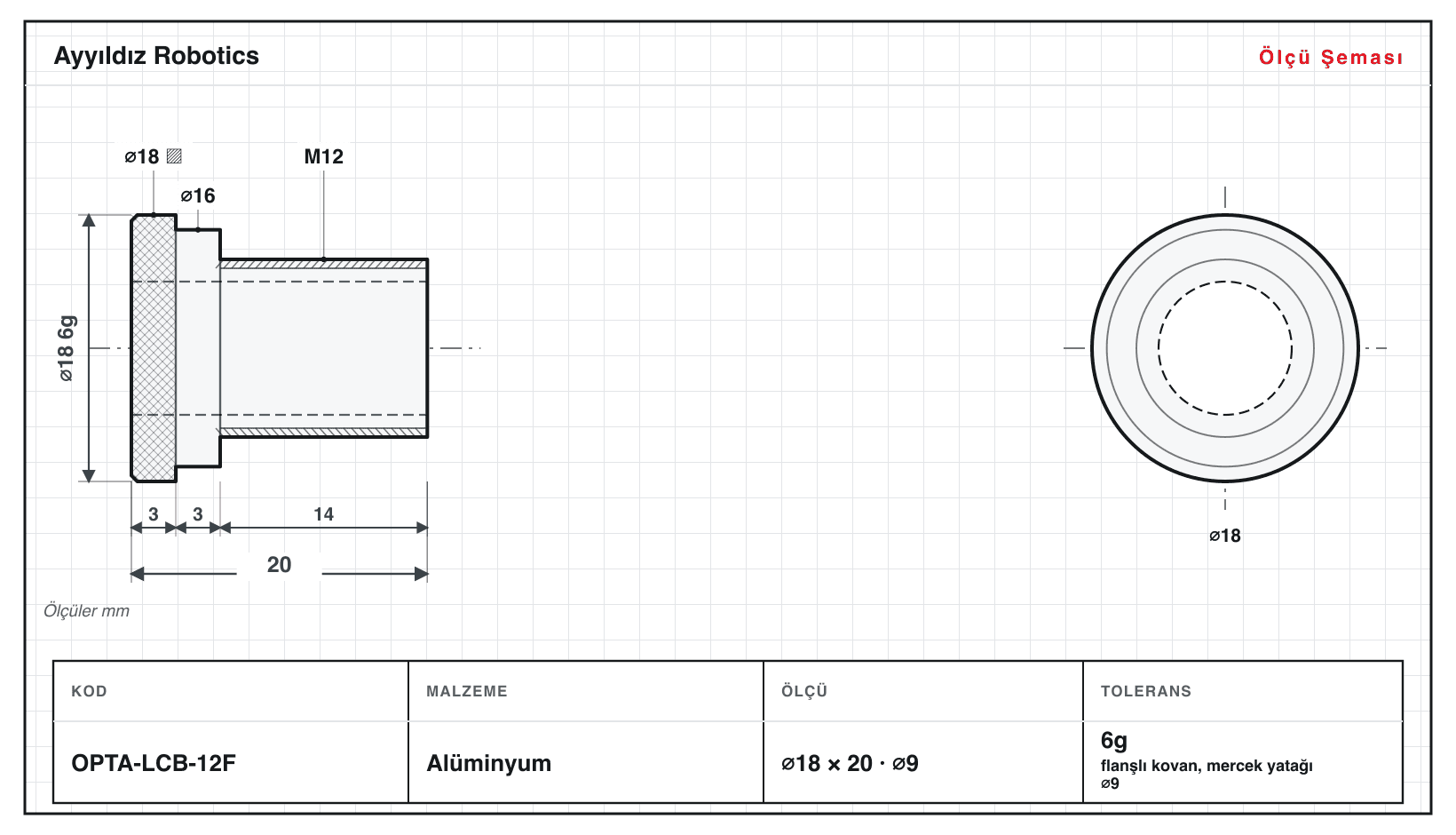

Mercek Kovanı
Kademeli, iç omuzlu ve dış dişli mercek yerleştirme kovanı.
⌀12–20 · L 13–26 mm
9 çeşit

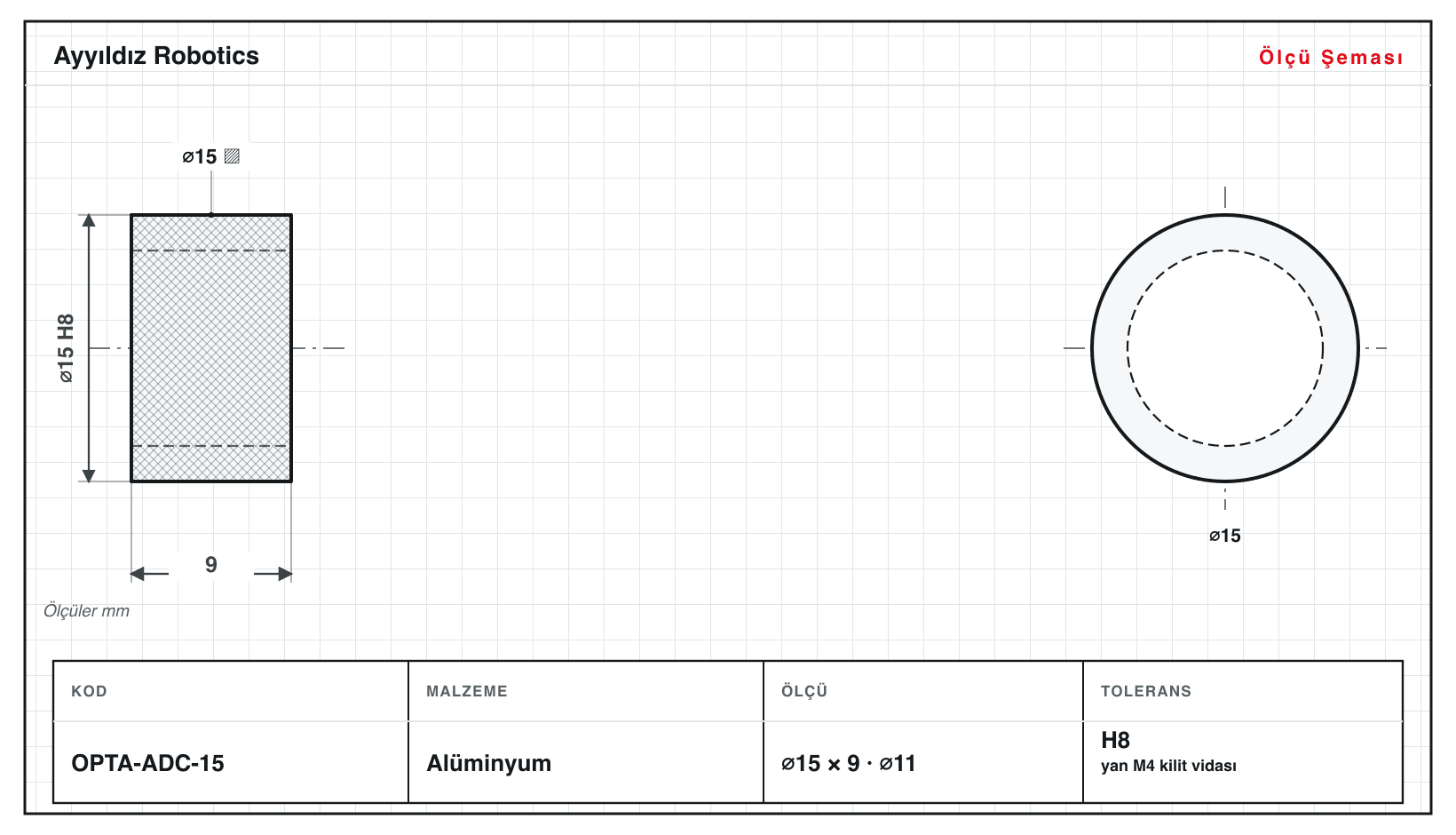

Ayar Bileziği
Tırtıllı kavrama yüzeyli, yandan kilit vidalı odak ayar bileziği.
⌀8–20 · L 6–11 mm
10 çeşit

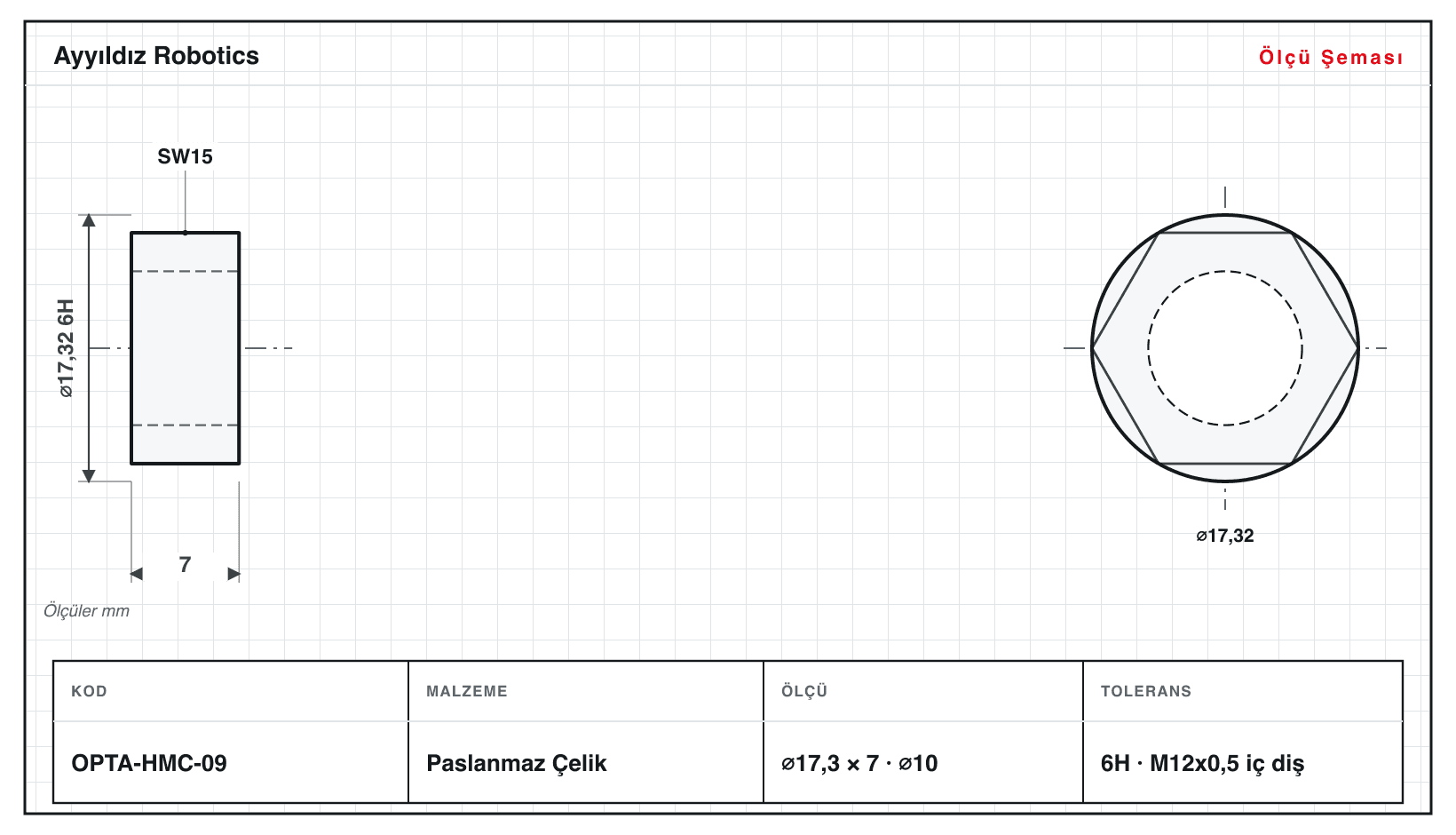

Altıgen Montaj Bileziği
Anahtar ağızlı altıgen gövdeli, iç dişli optik montaj bileziği.
⌀9,2–19,6 · L 5–10 mm
9 çeşit

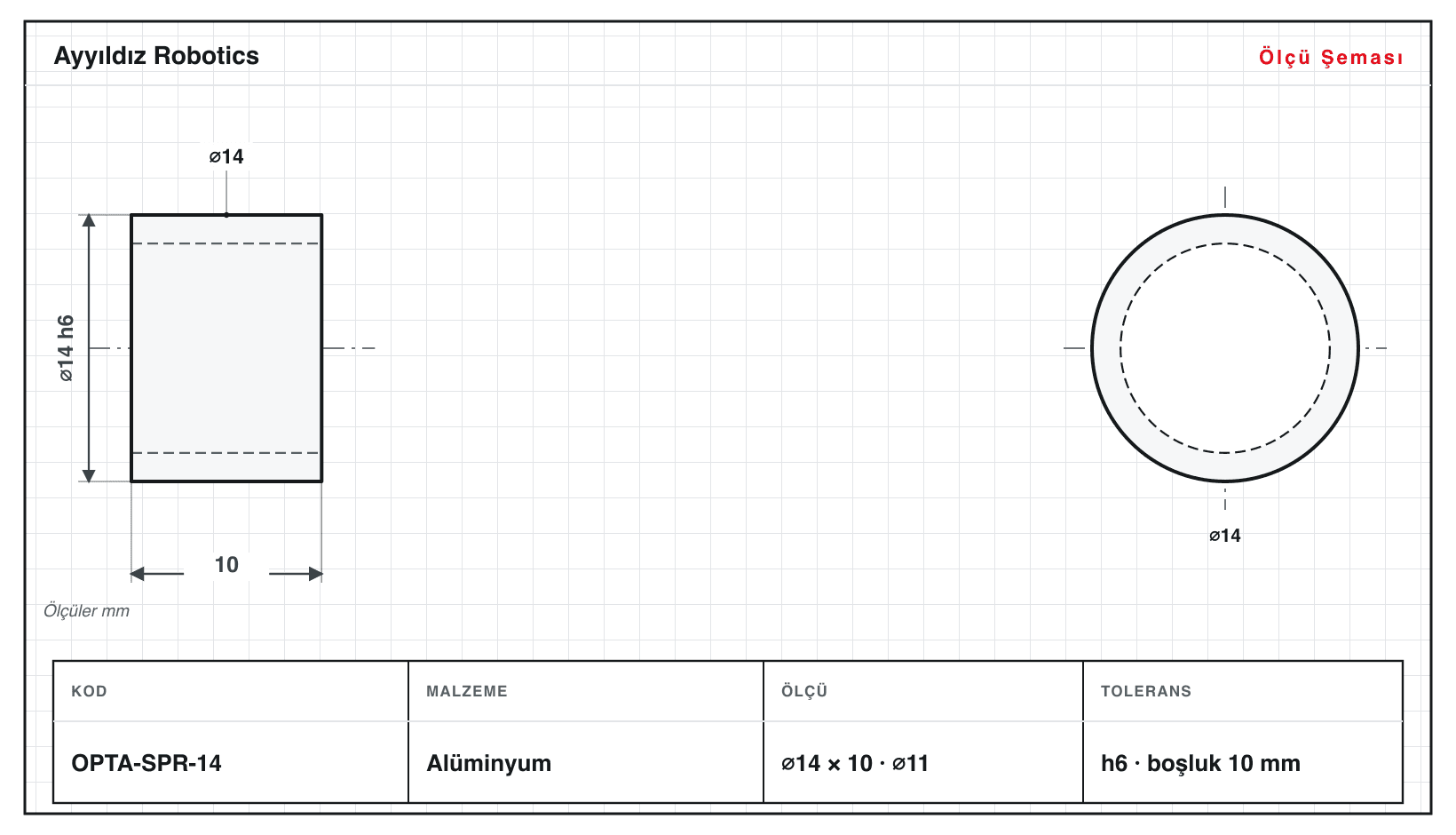

Ara Boşluk Bileziği
Kovan içinde mercekler arası eksenel mesafeyi belirleyen düz delikli ara halka.
⌀8–20 · L 3–25 mm
10 çeşit

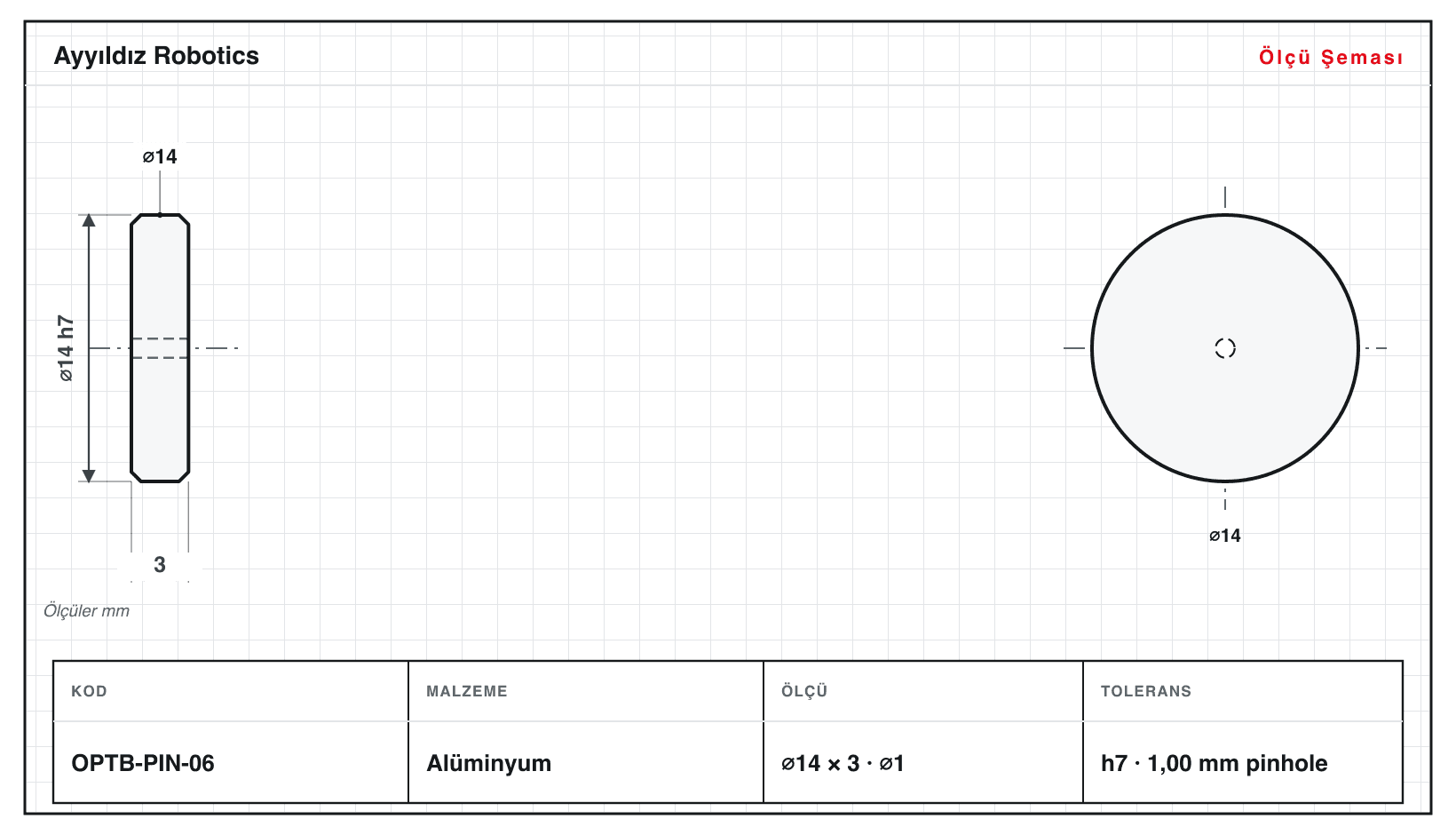

Pin Diyafram (Pinhole)
Merkezi hassas delikli, ışın sınırlayıcı optik diyafram diski.
⌀6–20 · L 2–5,5 mm
11 çeşit

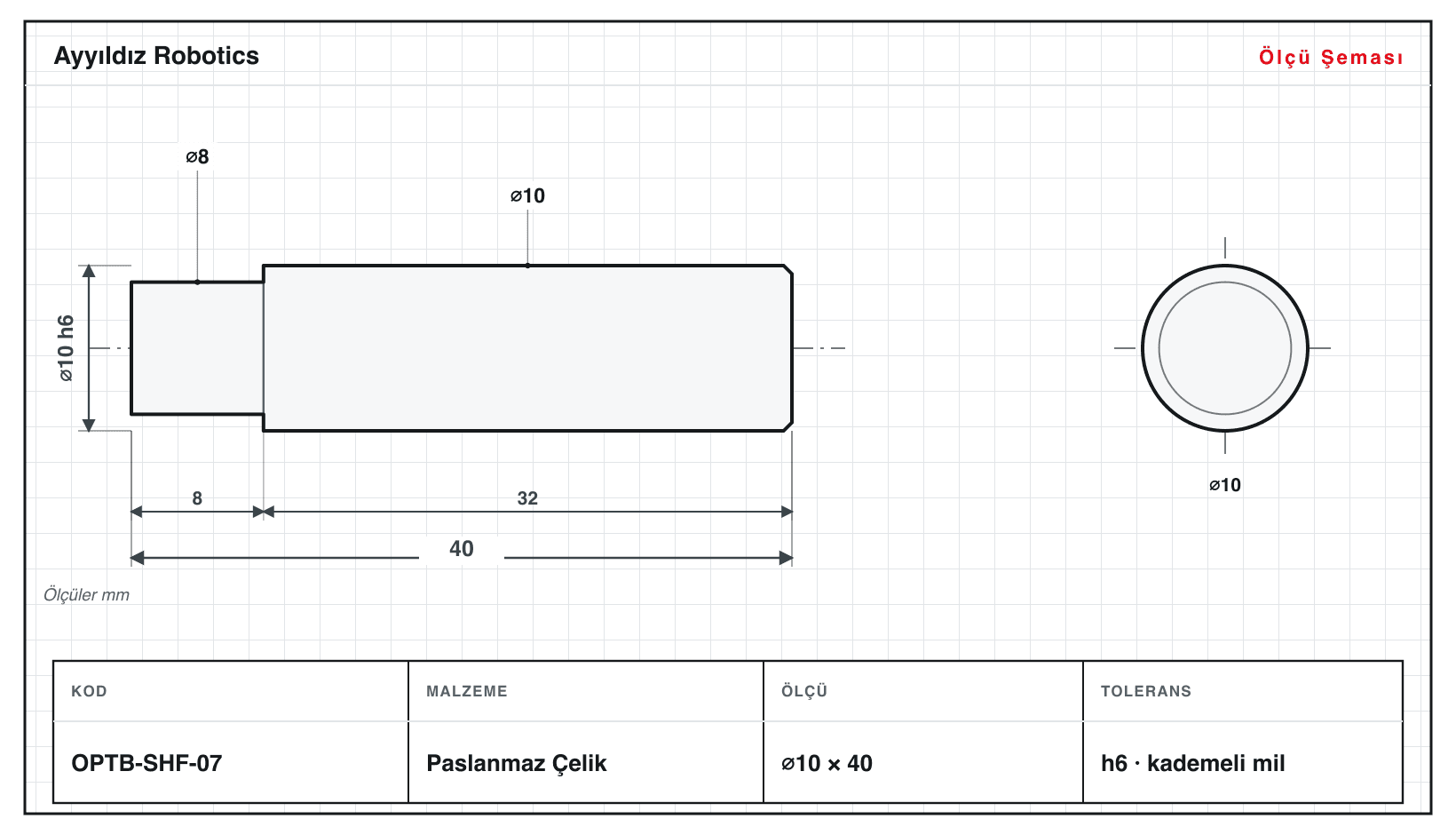

Optik Mil
Ayna veya prizma taşıyıcı için hassas tornalanmış eksenel mil.
⌀3–16 · L 20–58 mm
12 çeşit

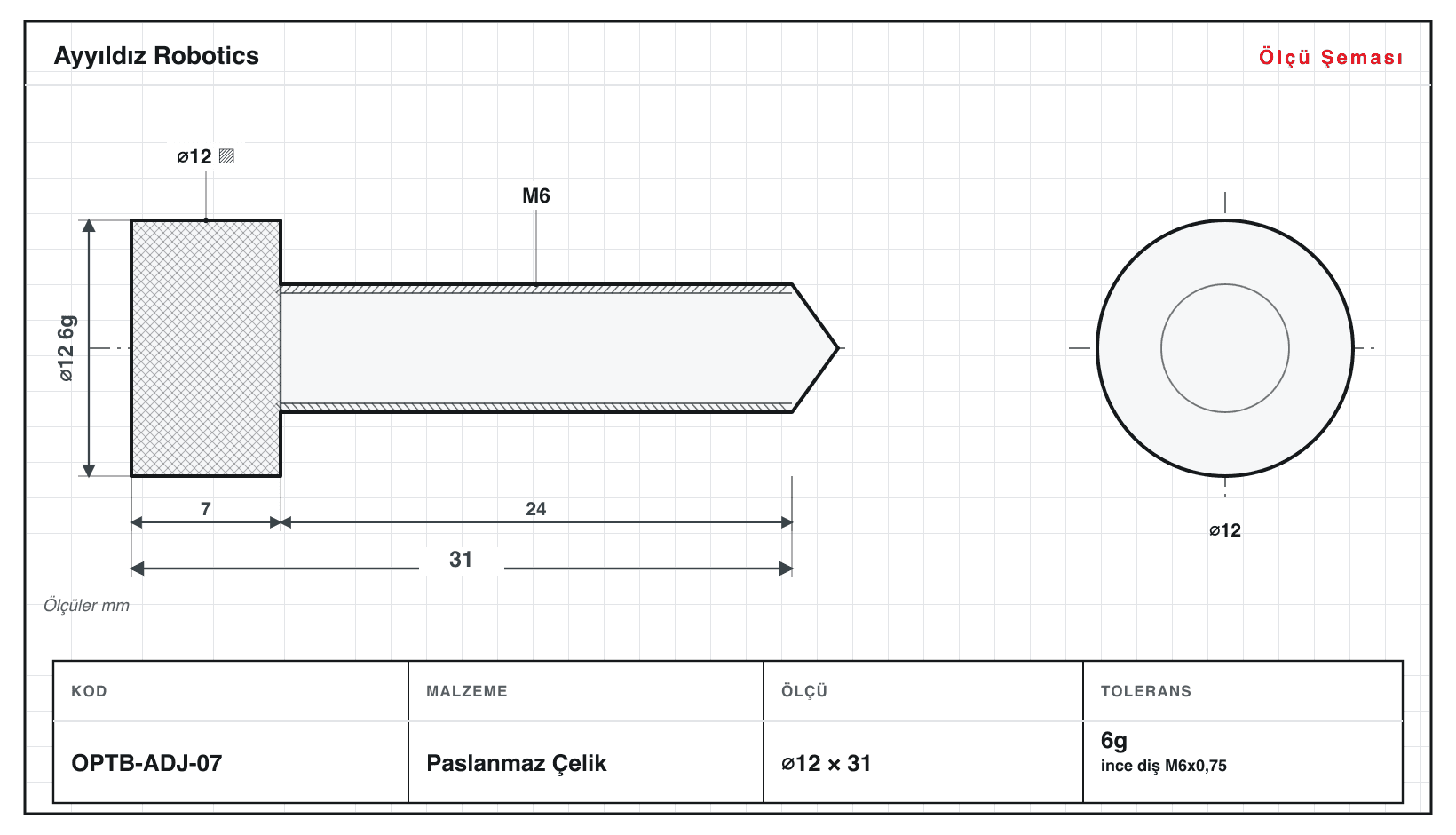

Mikro Ayar Vidası
İnce dişli, tırtıllı başlı hassas optik konum ayar vidası.
⌀6–20 · L 16–44 mm
12 çeşit

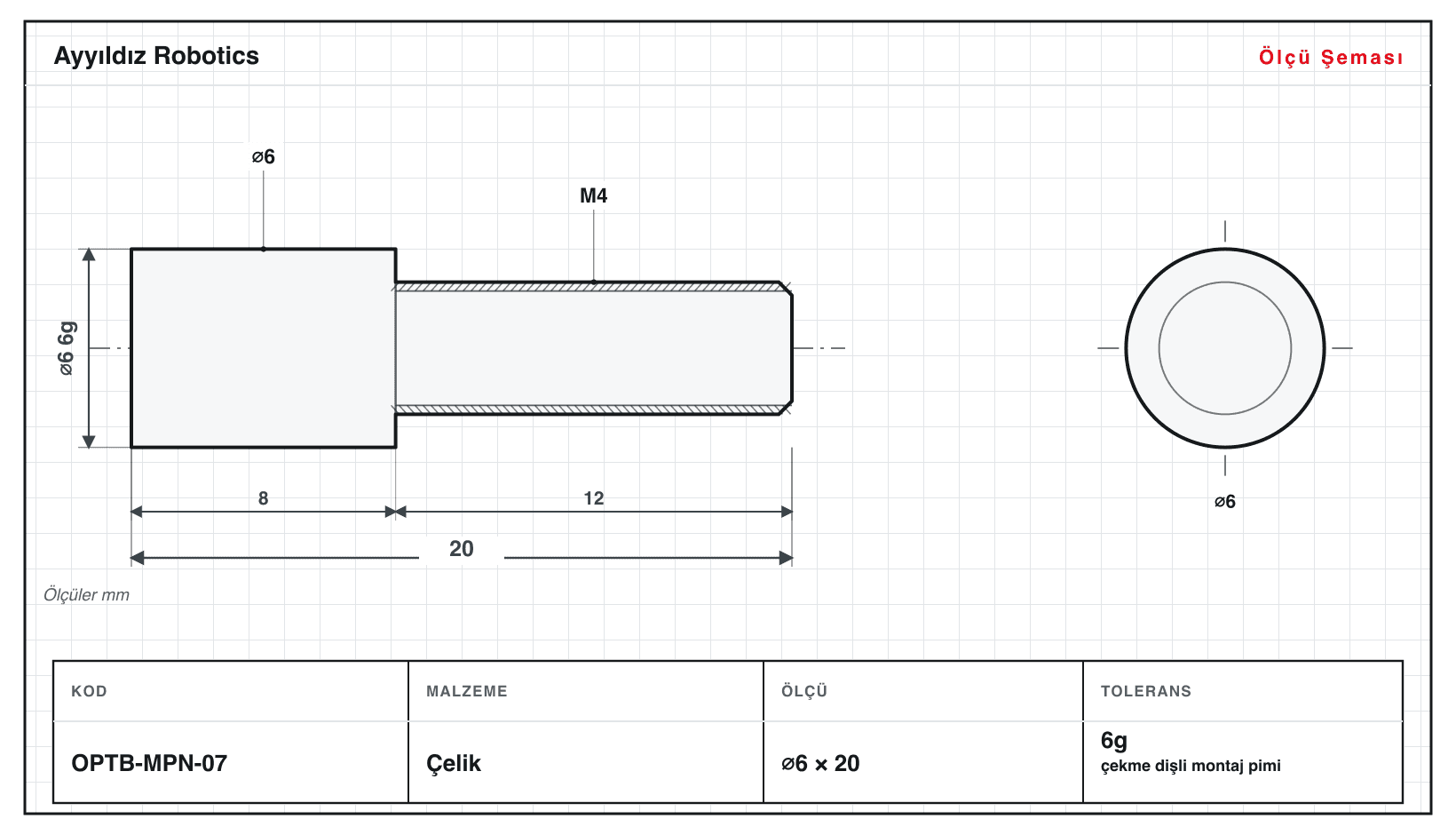

Montaj Pimi
Optik elemanları konumlandıran, konik uçlu hassas geçme pim.
⌀2–12 · L 10–35 mm
12 çeşit
Mesafe Bileziği
Optik elemanlar arası eksenel mesafeyi belirleyen delikli ara bilezik.
⌀6–20 · L 3–40 mm
12 çeşit
Lens Tutucu Bilezik
İç dişli, tırtıllı yüzeyli, lensi yuvasına sabitleyen tutma bileziği.
⌀8–20 · L 3–10 mm
12 çeşit

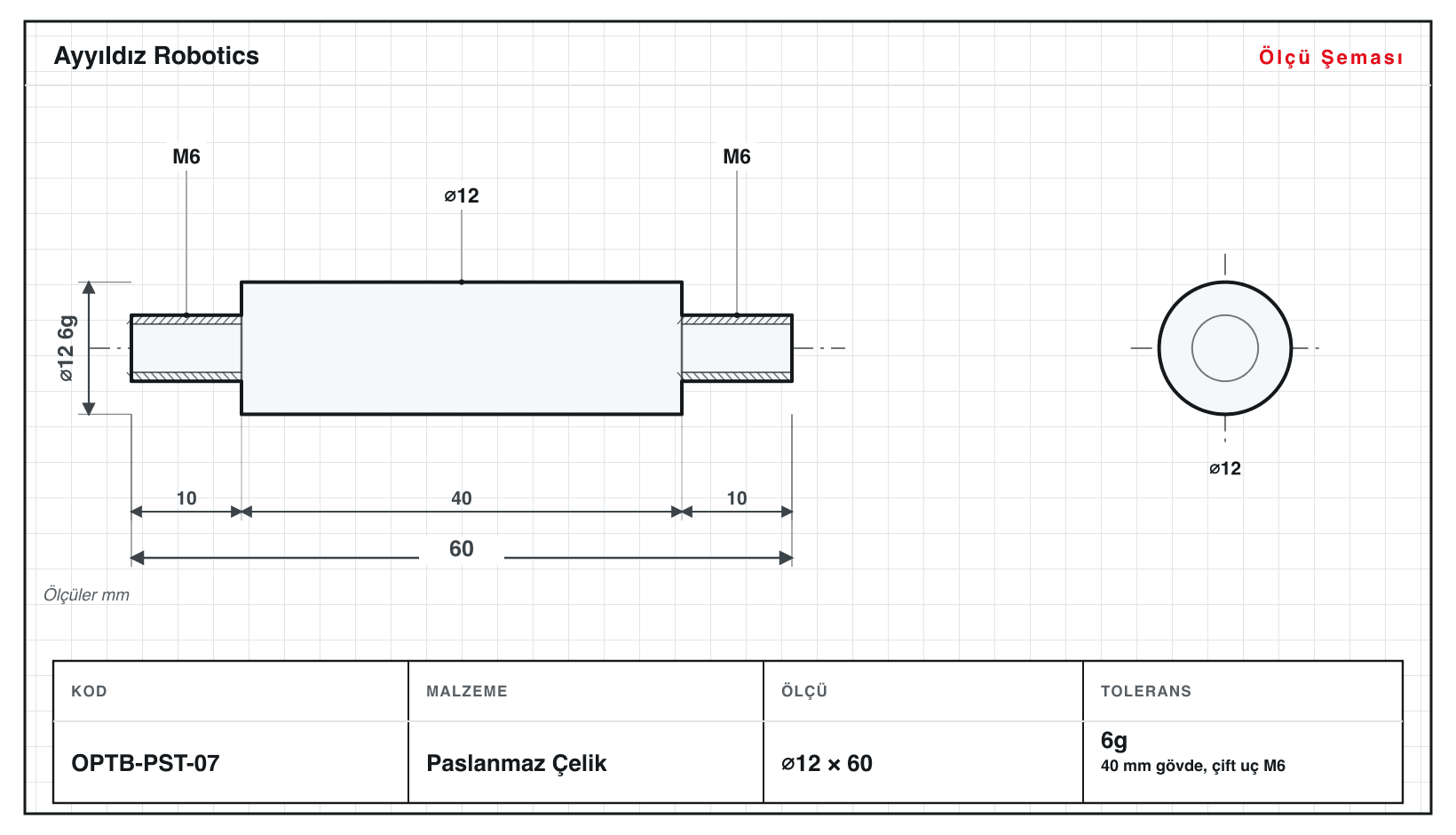

Optik Post (Kaide Kolonu)
Altıgen tutuşlu, iki uçtan dişli, optik yüksekliği belirleyen kolon.
⌀6–19,6 · L 18–103 mm
12 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınOpto-mekanik parçalar; mercekleri, lensleri, diyaframları ve dedektörleri optik eksen üzerinde konumlandıran, hizalayan ve sabitleyen hassas torna elemanlarıdır. Kamera ve makine görüşü modülleri, lazer optikleri, mikroskop ve endoskop tüpleri, ölçüm ve spektroskopi cihazlarında kullanılır. Bu kategori 14 aile ve 151 çeşit içerir: lens tutucu bileziği, tüp adaptörü, diyafram halkası, mercek kovanı, ayar bileziği, altıgen montaj bileziği, ara boşluk (spacer) bileziği, pin diyafram/pinhole, optik mil, mikro ayar vidası, montaj pimi, mesafe bileziği ve optik post. Çelik, paslanmaz çelik, pirinç ve alüminyumdan üretilir; parlatma ve siyah eloksal gibi yüzeyler talebe göre uygulanır. Goodway SW-20 kayar otomatta ⌀1–20 mm bar aralığında, dış çaplarda h6, deliklerde H7 ile işleriz; kritik boy ve ara ölçülerde ±0,01 mm hedeflenir. Kataloğumuzdaki 151 çeşidin yanında teknik resminize veya numunenize göre özel üretim yaparız. Teknik resim veya ölçü krokinizi paylaşın, malzeme ve adete göre teklif akışımızı başlatalım.
Burada en çok değişen şey boy: 2 mm'den OPTB-PST-12 ile 103 mm'ye, tek bir kategori içinde 101 mm'lik bir açıklık — ve hepsi tezgâhın 207 mm'lik tek bağlama sınırının içinde. 151 varyant boyunca yapılan iş 47× diş çekme, 14× altıgen ağız frezeleme, 103× eksenel delik, 3× konik tornalama, 70× tırtıl.
Toleranslar 7 sınıfa yayılıyor (6H, 6g, H8, h6, h7, h8, m6) ve 144 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı OPTB-SHF-01'de: L/D 6,7 — klasik tornada punta desteği isteyecek bir incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Standart olarak çelik, paslanmaz çelik (304/316), pirinç ve alüminyumdan üretiyoruz. Optik montajda hafiflik için alüminyum, korozyon ve temizlik için paslanmaz, düşük yansıma ve boyutsal kararlılık için pirinç sık tercih edilir. Talebe göre parlatma, siyah eloksal veya kimyasal kararma gibi yüzey işlemleri uygulanabilir.
Goodway SW-20 kayar otomatta dış çaplarda tipik h6, geçme deliklerinde H7 hedefliyoruz; kritik boy ve ara ölçülerde ±0,01 mm hedeflenir. Lens kovanı ve diyafram halkası gibi optik oturma yüzeylerinde eşmerkezlilik ve dik açı, teknik resimdeki toleransa göre kontrol edilir.
Evet. 151 çeşit katalog dışında, teknik resminize, ölçü krokinize veya mevcut numunenize göre özel opto-mekanik parça üretiyoruz. Diş, çap, diyafram açıklığı ve montaj deliklerini isteğinize göre işleriz.
Prototip ve numune için tek parça / düşük adet çalışabiliyoruz; seri üretimde adet arttıkça birim maliyet düşer. Kesin minimum, parçanın karmaşıklığına ve malzemesine göre değişir — teklifte net adet-fiyat kırılımı veririz.
Fiyatlandırma teklif usulüdür; sitede sabit fiyat yayınlamıyoruz çünkü malzeme, tolerans, yüzey işlemi ve adet fiyatı doğrudan etkiler. Teknik resminizi paylaştıktan sonra dönüş yapar, adete göre teslim süresini birlikte netleştiririz. 2009'dan beri Düzce'de üretim yapıyor, yurt içi ve ihracat sevkiyatı gerçekleştiriyoruz.
