Rulman & Keçe Adaptörleri İmalatı (Bearing & Seal Adapters)
Rulman ara bileziği, mesafe kovanı, keçe kovanı ve ayar bileziği imalatı: 15 aile, 139 çeşit. h7/h8 tolerans, ⌀6.4–20 mm, çelik/paslanmaz/pirinç. Teklif alın.
Parça Aileleri
Rulman Ara Bileziği
İki rulman arasına eksenel mesafe veren düz silindirik ara bilezik.
⌀8–20 · L 4–12 mm
10 çeşit

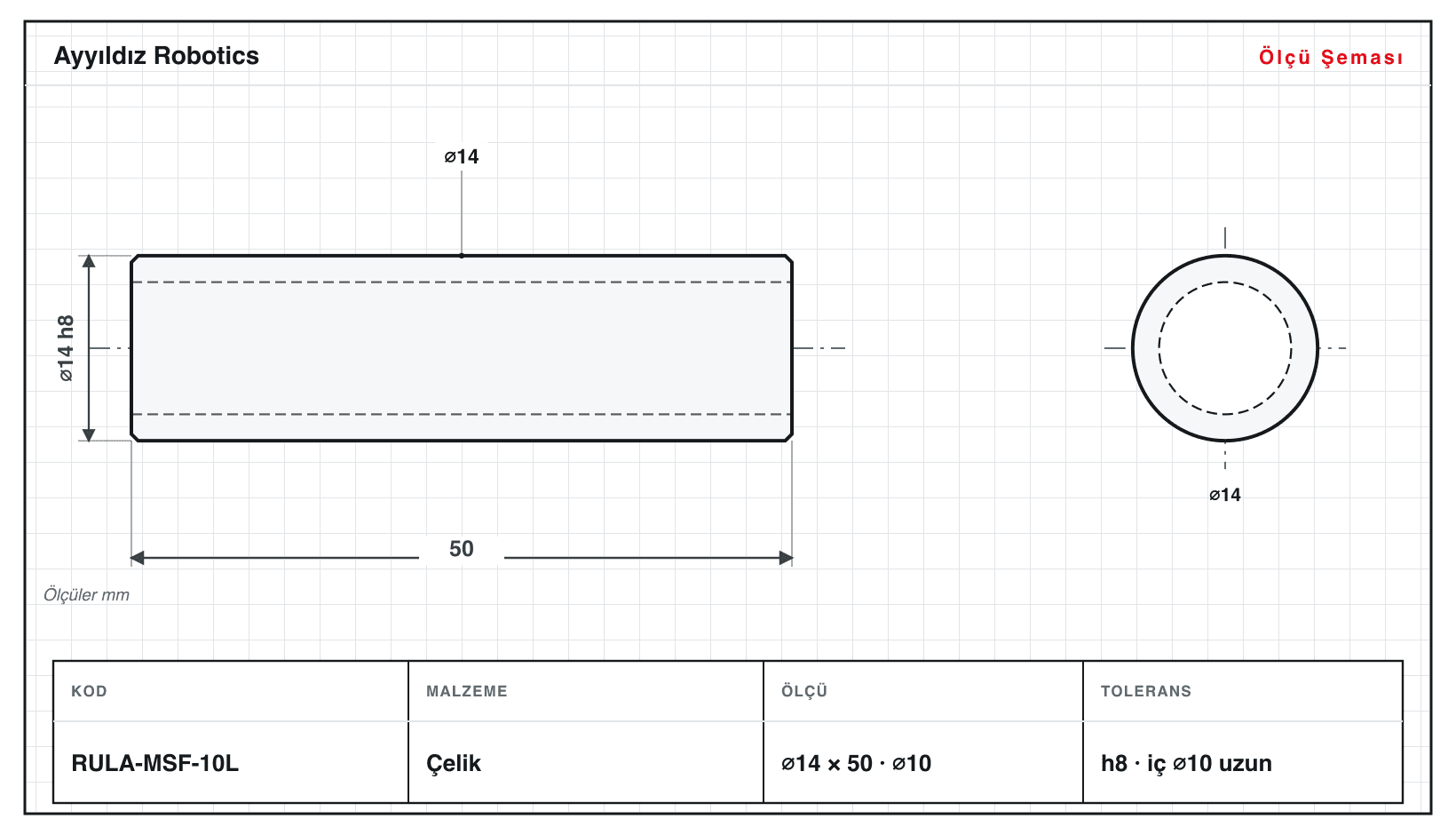

Mesafe Bileziği
Mil üzerinde ayarlı eksenel boşluk sağlayan uzun silindirik mesafe bileziği.
⌀9–20 · L 15–60 mm
10 çeşit

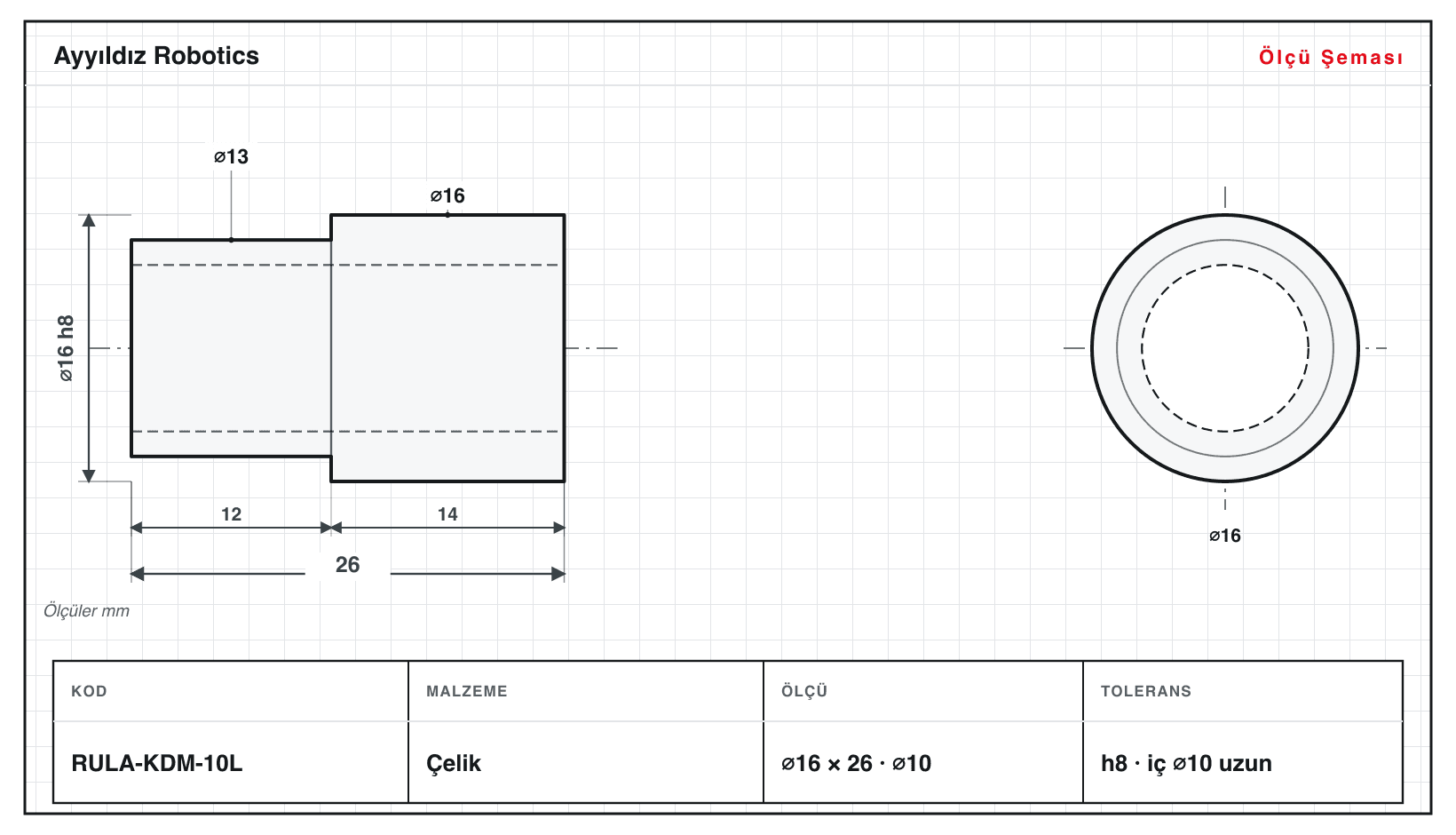

Kademeli Mesafe Bileziği
İki farklı çaplı kademeyle rulman iç ve dış bileziğini ayrı dayayan mesafe parçası.
⌀12–20 · L 11–30 mm
9 çeşit

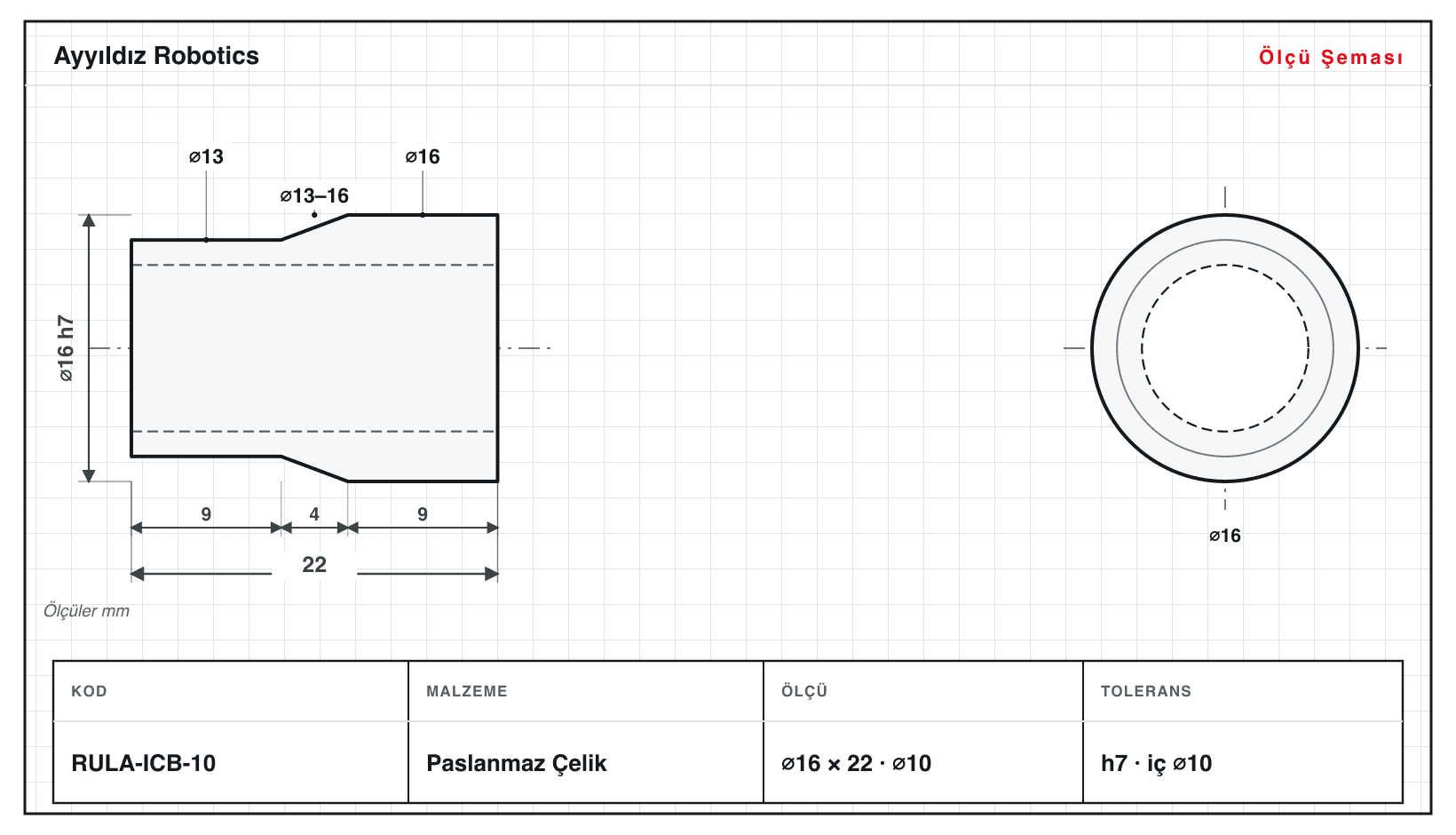

İç Bilezik Adaptörü
Küçük mili büyük rulman iç bileziğine uyarlayan konik geçişli adaptör bileziği.
⌀10–20 · L 15–35 mm
9 çeşit

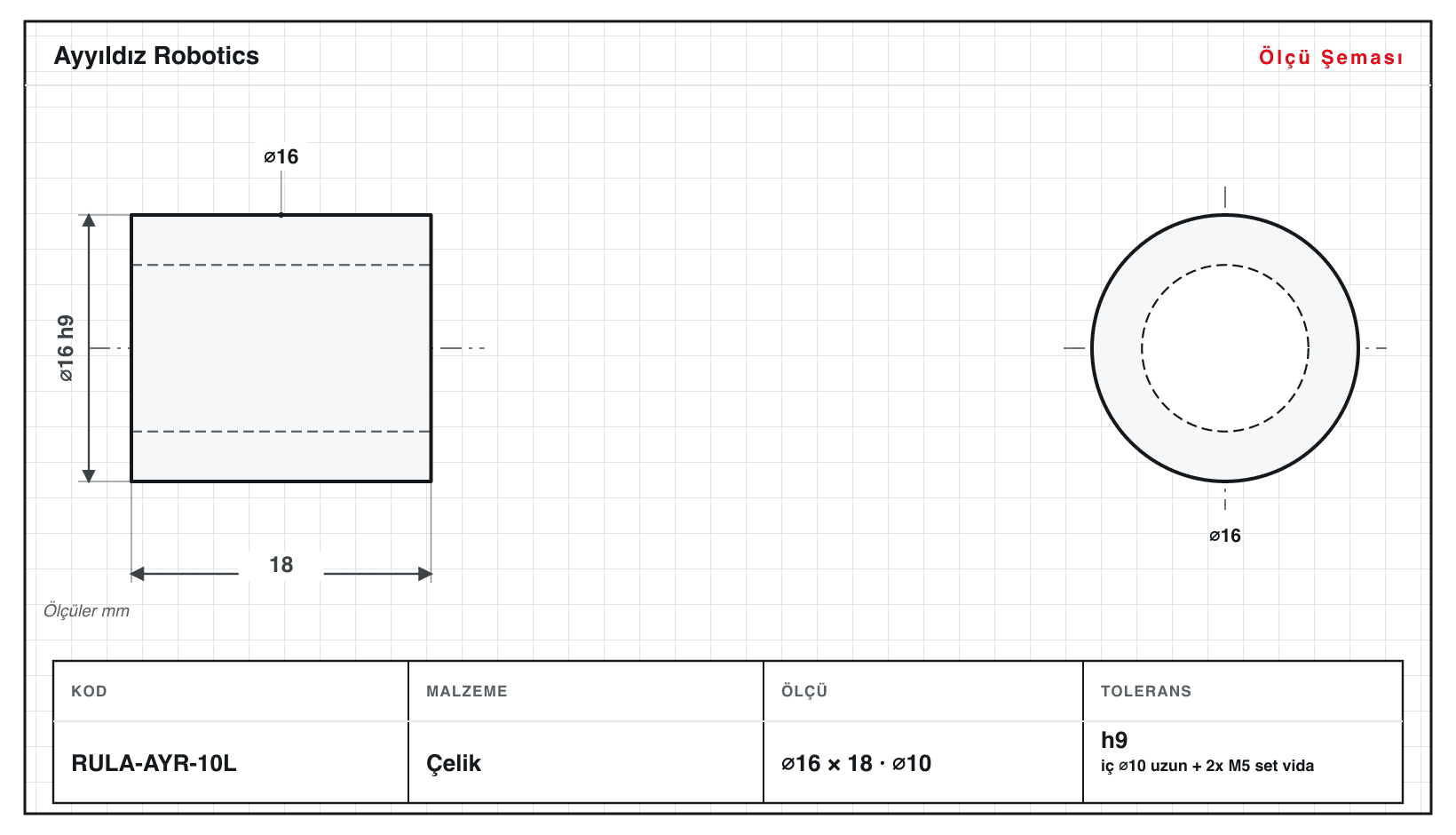

Ayar Bileziği
Radyal M-diş delikli, sıkma vidasıyla mile sabitlenen ayar bileziği.
⌀12–20 · L 8–20 mm
10 çeşit

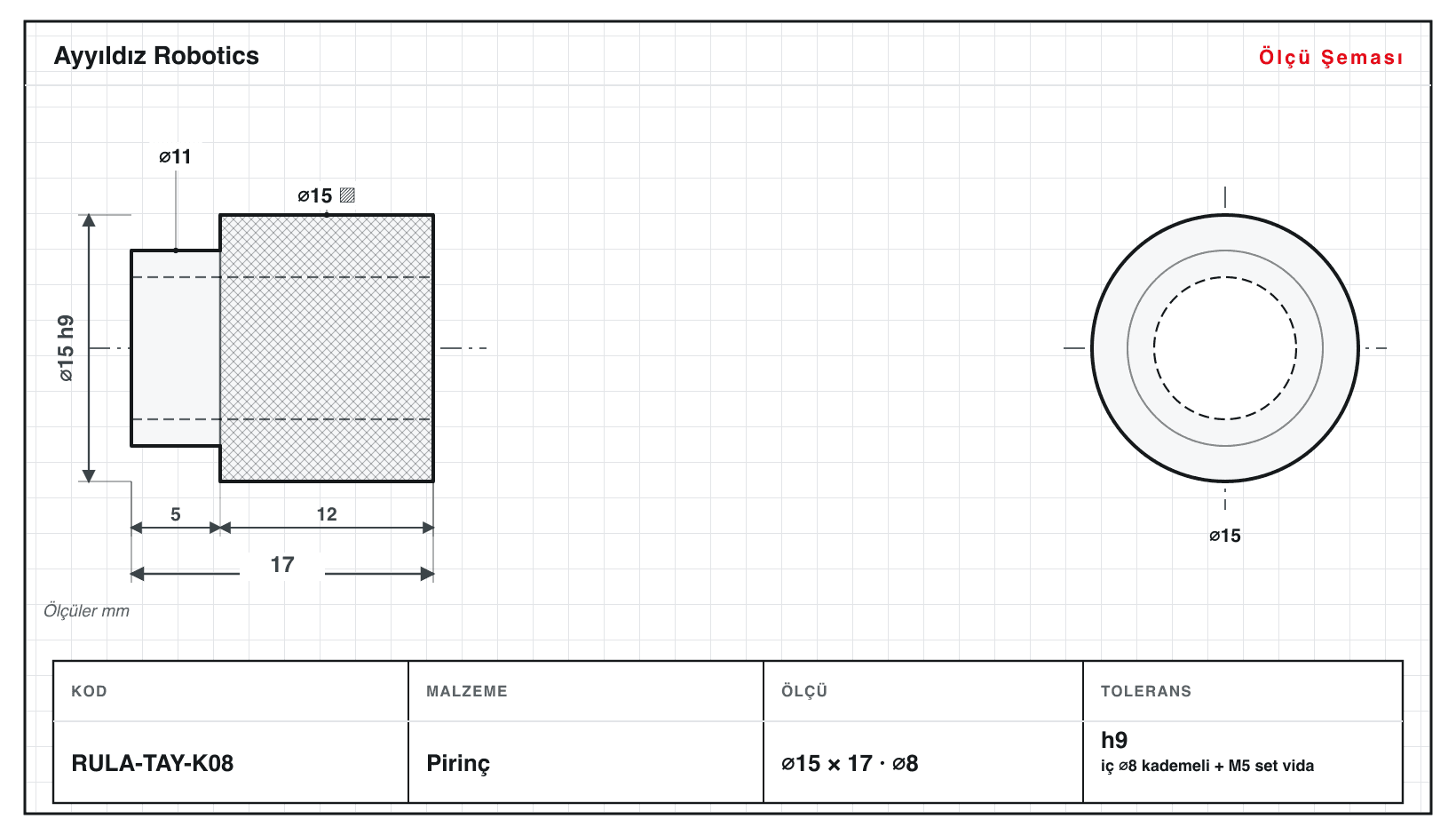

Tırtıllı Ayar Bileziği
Dış yüzeyi elle çevirmeye uygun tırtıllanmış, mile sabitlenen ayar bileziği.
⌀12–20 · L 10–18 mm
10 çeşit

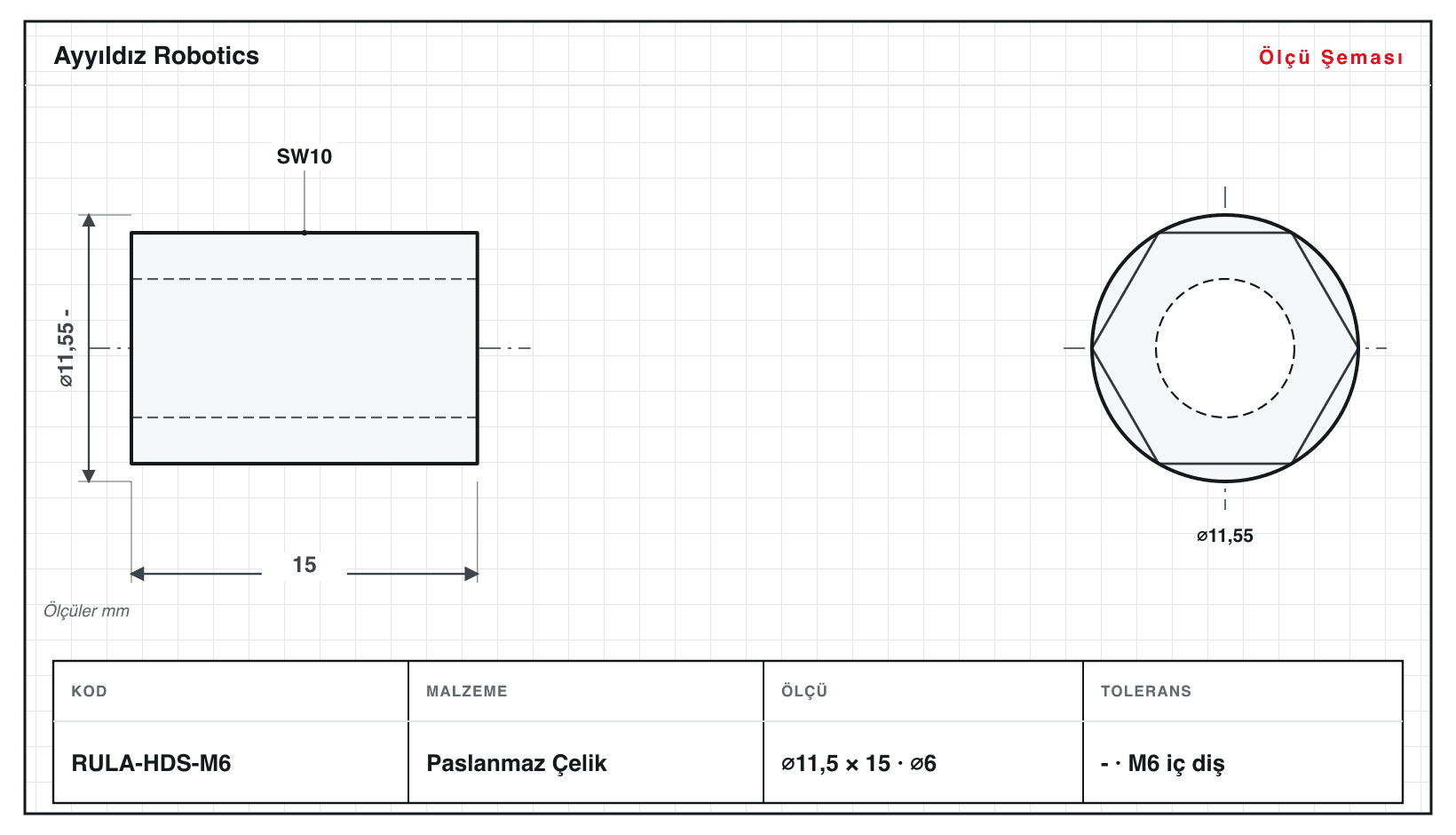

Altıgen Distans Bileziği
Anahtar ağızlı altıgen gövdeli, iç dişli veya delikli mesafe/distans bileziği.
⌀6,4–19,6 · L 8–35 mm
11 çeşit

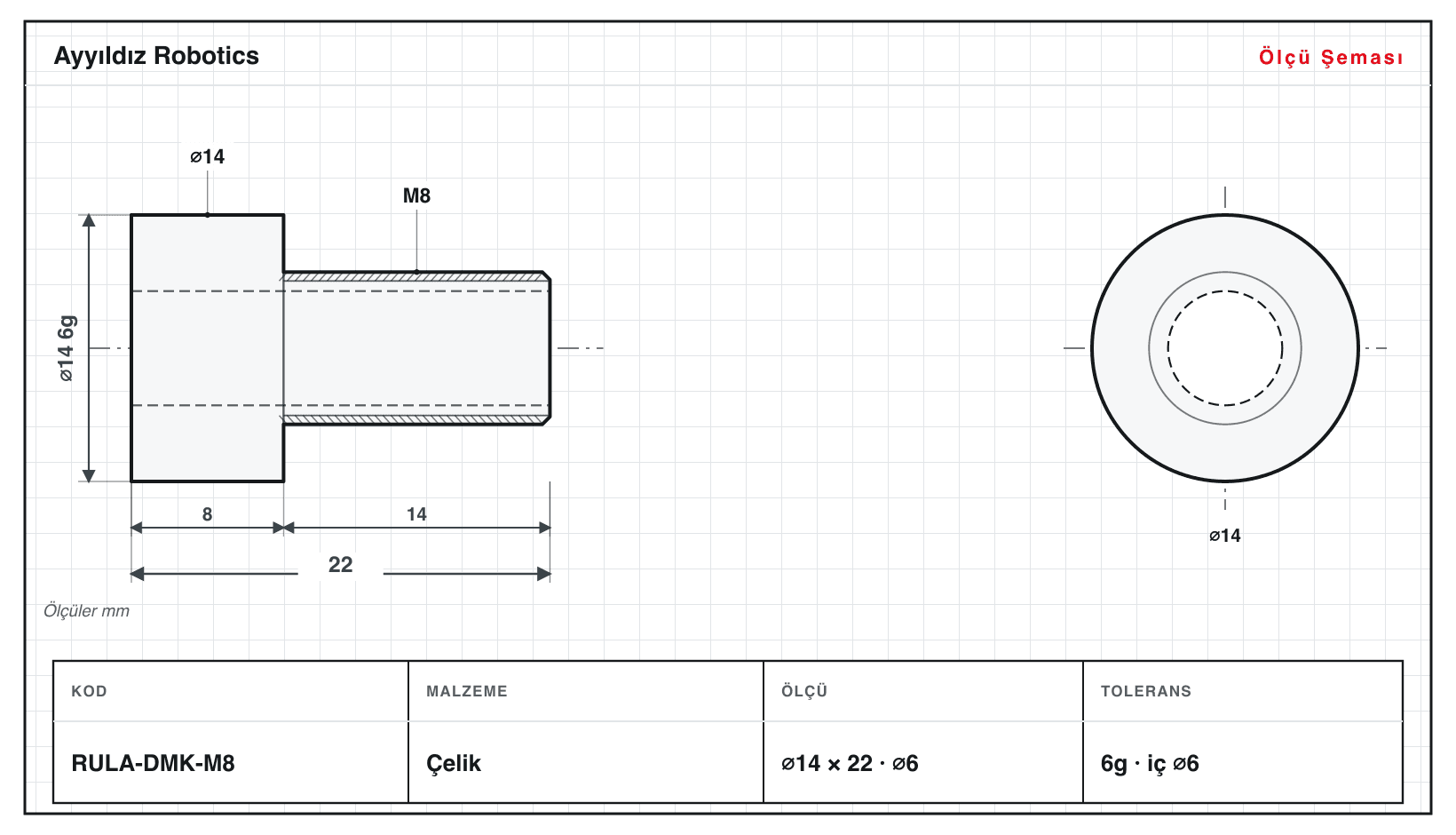

Dişli Mesafe Kovanı
Bir ucunda dış vida diğer ucunda dayama omuzu olan dişli mesafe kovanı.
⌀9–18 · L 13–38 mm
10 çeşit

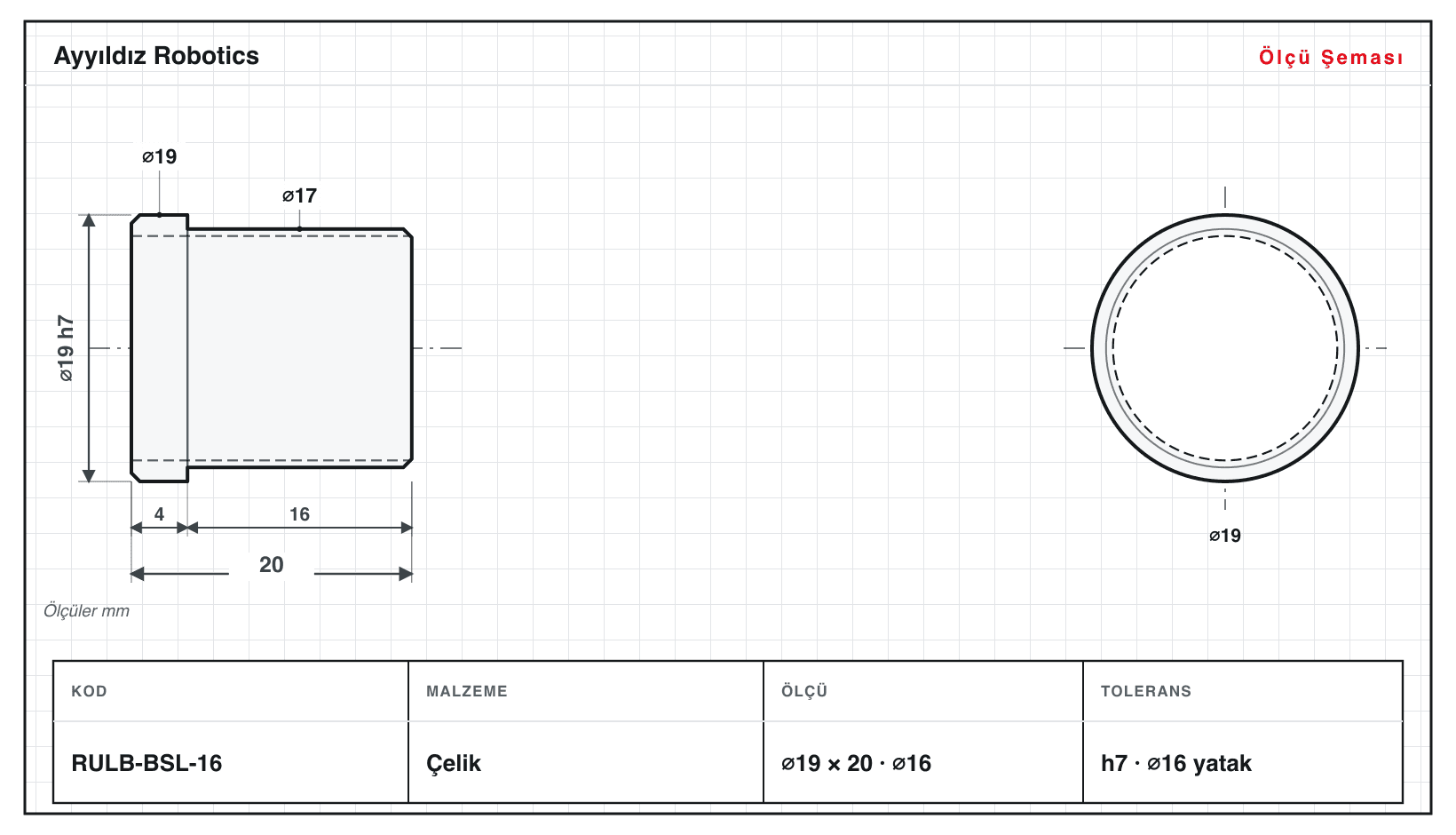

Rulman Kovanı
Rulman dış bileziğini konumlandıran kademeli ince cidarlı kovan.
⌀12–20 · L 12–27 mm
10 çeşit

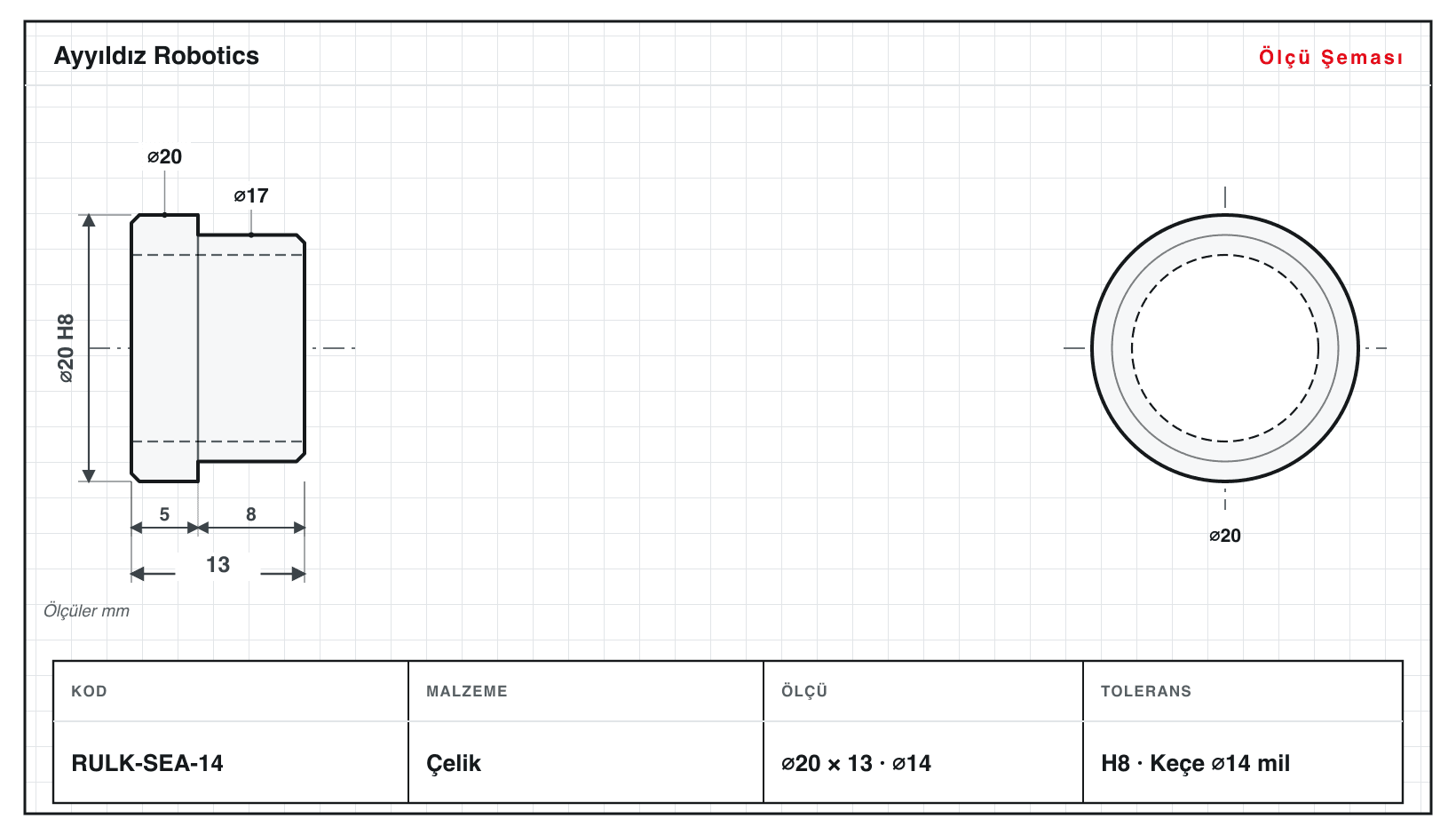

Keçe Kovanı
Radyal mil keçesini barındıran omuzlu iç yuvalı kovan.
⌀15–20 · L 11–18 mm
9 çeşit

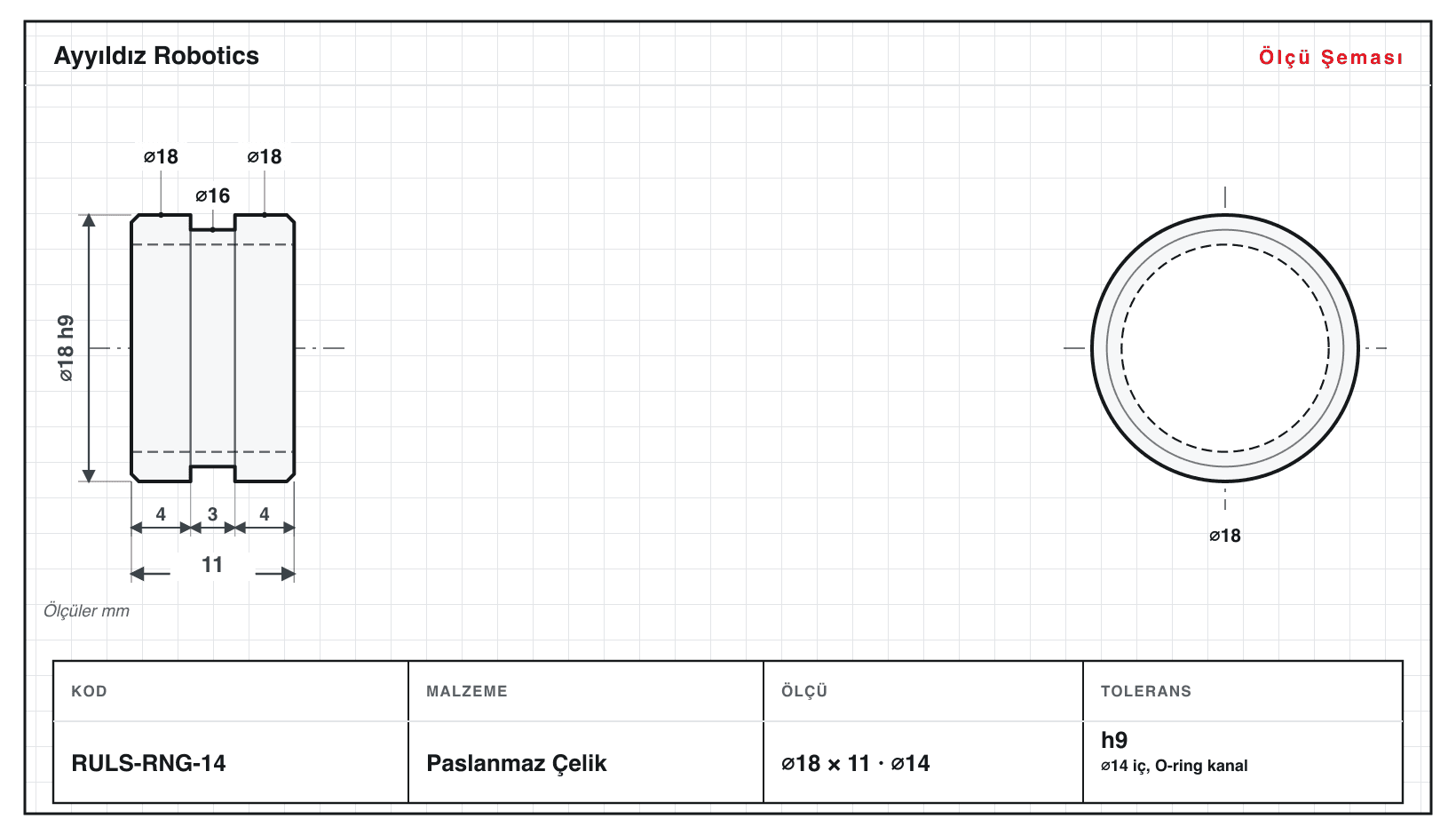

Sızdırmazlık Bileziği
O-ring kanallı kısa cidarlı sızdırmazlık bileziği.
⌀12–20 · L 8–12 mm
8 çeşit

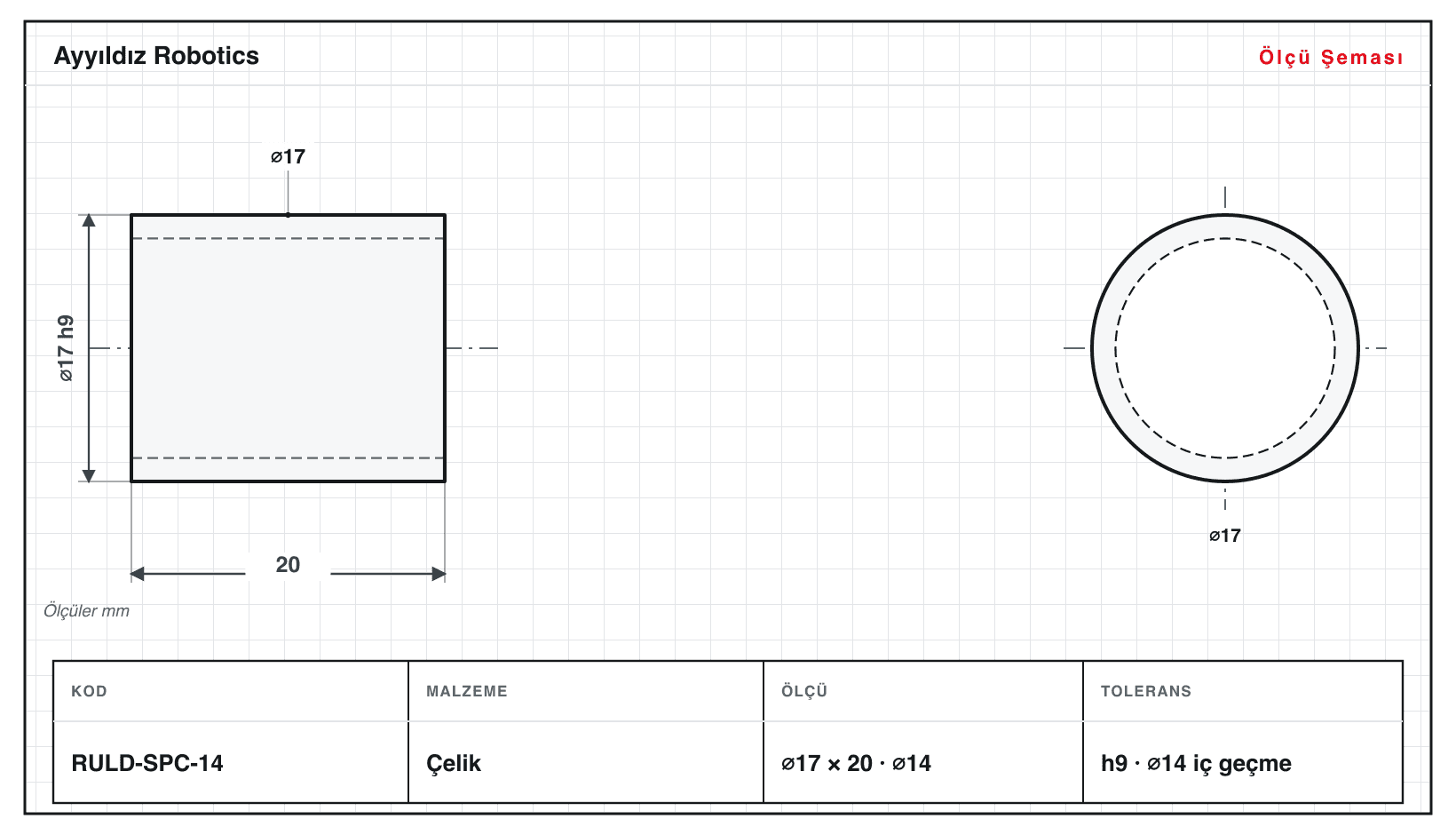

Distans Kovanı
İki rulman arasını ayarlayan düz cidarlı distans kovanı.
⌀10–20 · L 10–32 mm
9 çeşit

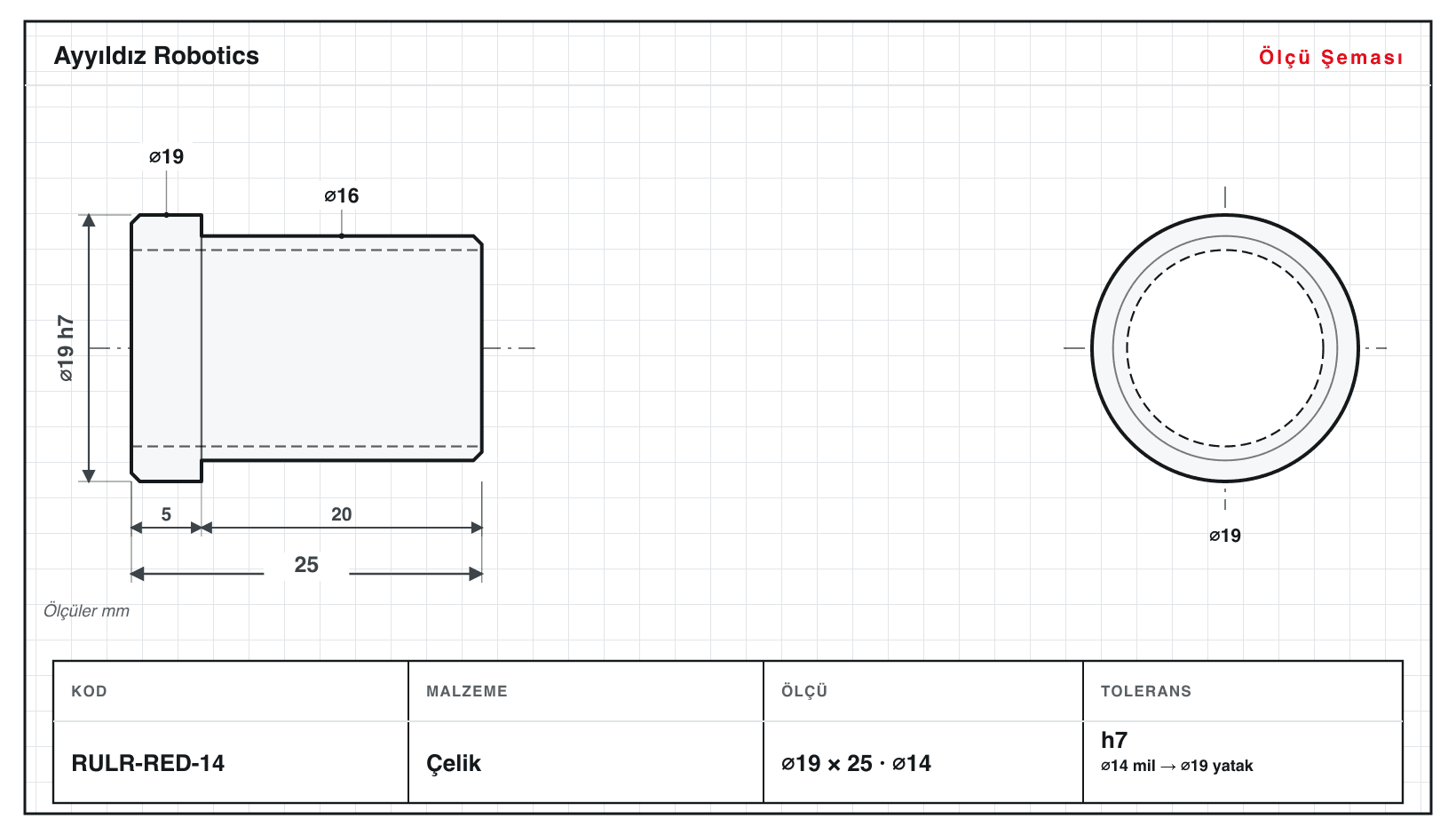

Redüksiyon Kovanı
Farklı çaptaki mili yatağa uyarlayan kademeli redüksiyon kovanı.
⌀14–20 · L 16–30 mm
8 çeşit

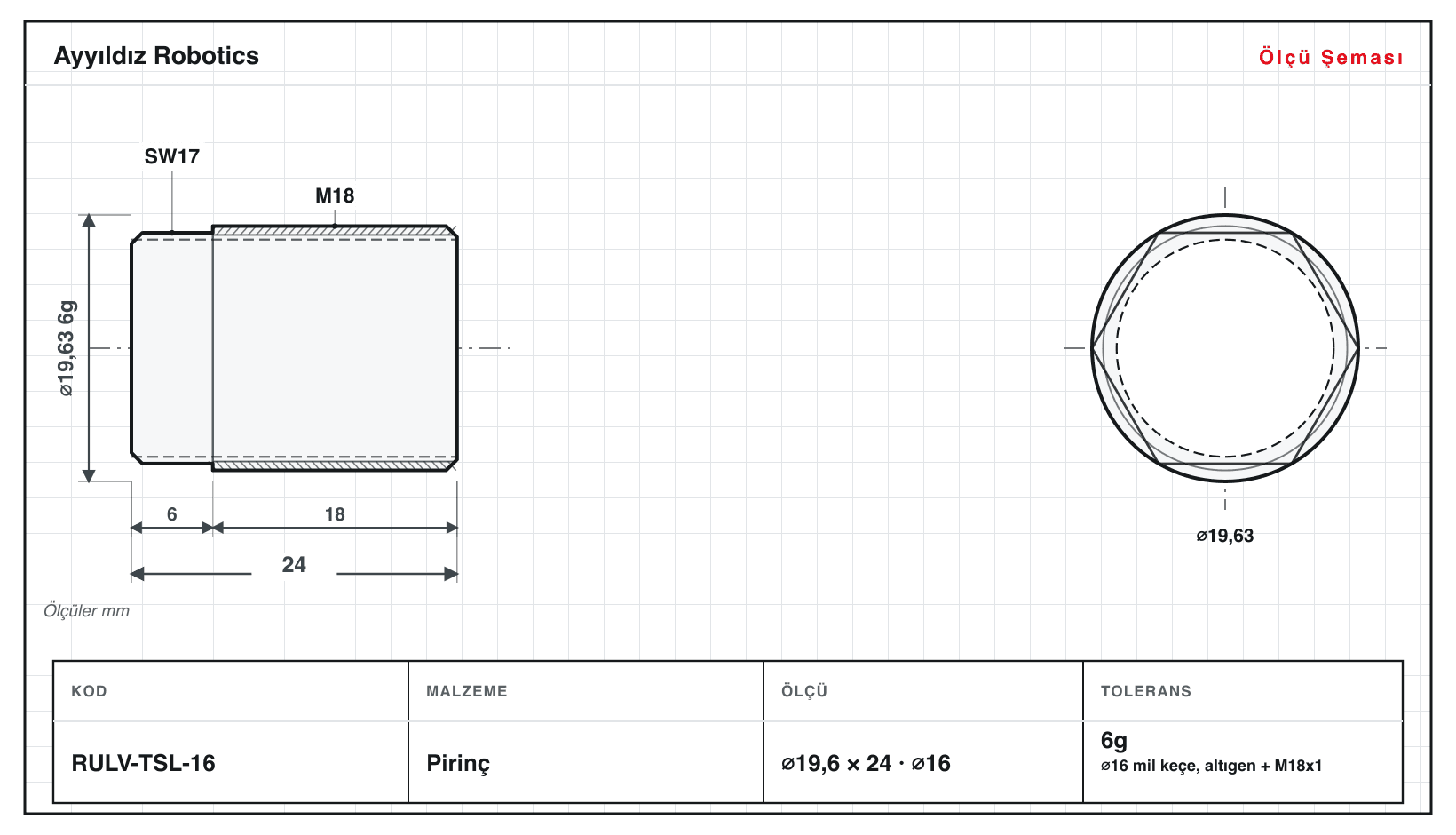

Vidalı Keçe Kovanı
Gövdeye vidalanan dış dişli keçe tutucu kovan.
⌀14–20 · L 16–26 mm
8 çeşit

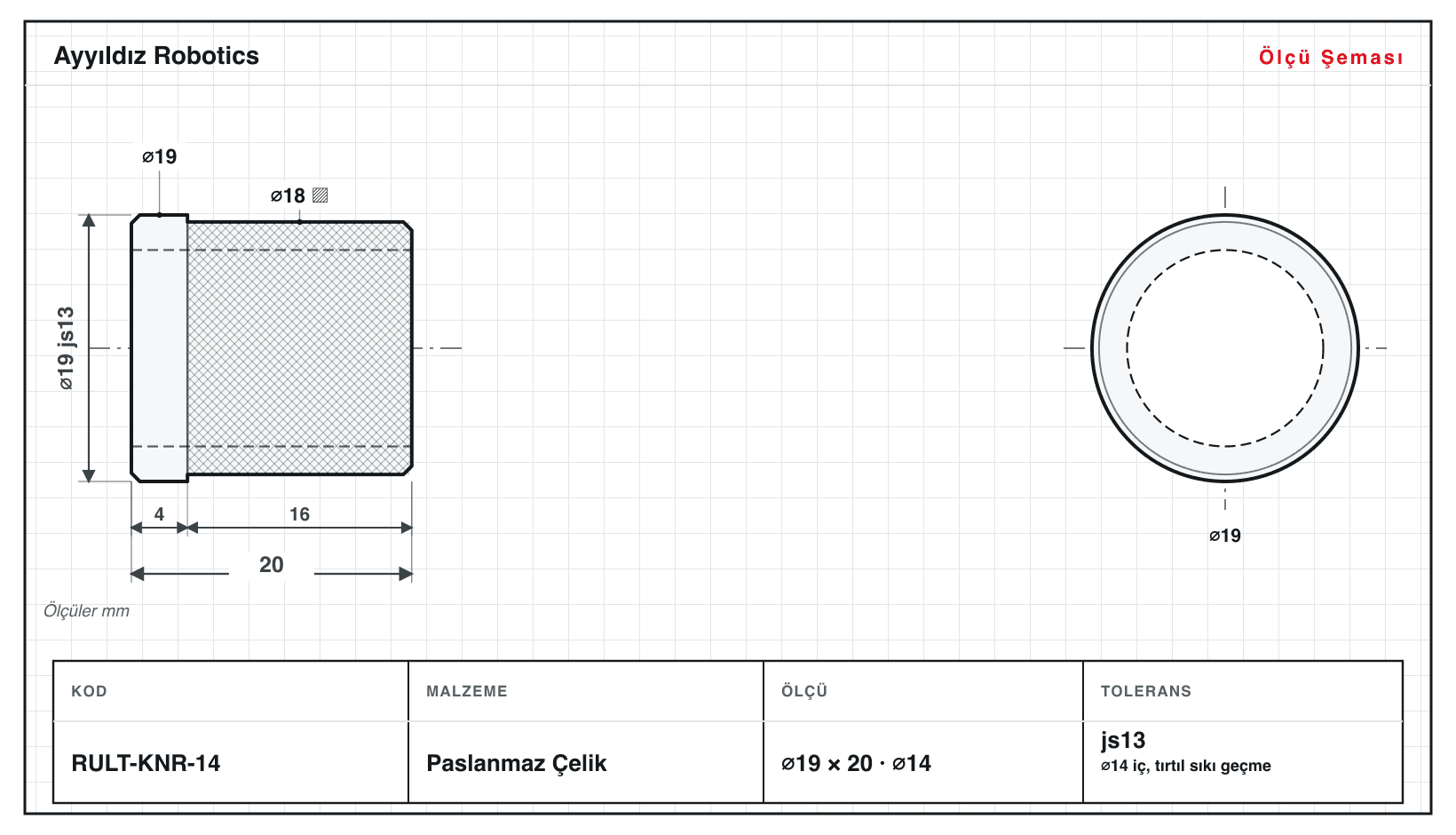

Tırtıllı Sıkma Kovanı
Deliğe sıkı geçen tırtıllı dış yüzeyli tutma kovanı.
⌀12–20 · L 11–29 mm
8 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınRulman ve keçe adaptörleri; bir mil–yatak grubunda rulmanları eksenel olarak konumlandıran, iç/dış bilezikleri dayayan ve mil keçesini (radyal shaft seal) barındıran hassas dekolataj parçalarıdır. Redüktör, elektrik motoru, pompa, otomasyon ve genel makine gruplarında yatak boşluğunu ayarlamak, ön-yükü vermek ve sızdırmazlığı sağlamak için kullanılır. Bu kategoride 15 aile ve toplam 139 çeşit bulunur: rulman ara bileziği, düz ve kademeli mesafe bileziği, iç bilezik adaptörü, ayar/tırtıllı ayar bileziği, altıgen distans bileziği, dişli mesafe kovanı, rulman kovanı, keçe kovanı, sızdırmazlık (O-ring kanallı) bileziği, distans/redüksiyon kovanı, vidalı ve tırtıllı keçe kovanı. Malzeme seçenekleri çelik, paslanmaz çelik, pirinç ve alüminyumdur. Geçme yüzeylerinde h7/h8/h9, yuva deliklerinde H8 gibi ISO toleransları, pah, tırtıl, M-diş (DIN 76 diş çıkışı) ve O-ring kanalı tek bağlamada elde edilir. Üretim Goodway SW-20 kayar otomatta ⌀6.4–20 mm aralığında yapılır. Kataloğdaki 139 çeşidin yanında teknik resminize göre özel ölçü üretiriz; parça kodu, malzeme ve adedi ileten talepler teklif usulüyle fiyatlandırılır.
Bunlar kısa ve tıknaz parçalar: 4–60 mm boyunda, hiçbir varyant L/D 3,8 oranını aşmıyor. Buradaki sınır rijitlik değil, tekrarlanabilirlik — 139 varyant, tek bağlamada, 18× diş çekme, 14× altıgen ağız frezeleme, 139× eksenel delik, 12× konik tornalama, 18× tırtıl ile işleniyor.
Buradaki her şey 9 tolerans sınıfında işleniyor (-, 6g, H7, H8, h6, h7, h8, h9, js13) ve varyantların %100'i bir DIN veya ISO standardına karşılık geliyor.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar Goodway SW-20 kayar otomatta (Swiss lathe) çubuktan tek operasyonda tornalanır. İç delik, dış çap, pah, tırtıl ve gerekirse M-diş aynı bağlamada işlenir; böylece eş eksenlilik ve yüzey kalitesi korunur. Standart geçme toleransı h7/h8, yuva delikleri H8'dir; kritik çaplarda ±0,01 mm hedeflenir. Ölçüler istenirse rulman/keçe kataloğunuza göre optimize edilir.
Çelik, paslanmaz çelik (304/316 sınıfı), pirinç ve alüminyum işliyoruz. Yük taşıyan mesafe/distans parçalarında çelik, korozyon ve gıda/kimya ortamı için paslanmaz, elle çevrilen tırtıllı ayar bilezikleri ve keçe kovanlarında pirinç, hafiflik gereken yerlerde alüminyum tercih edilir. Malzemeyi kullanım ortamına göre birlikte seçebiliriz.
Rulman geçmelerinde ISO mil toleransı h7 (hassas), genel mesafe bileziklerinde h8/h9, keçe ve yuva deliklerinde H8, dişlerde 6g/6H kullanıyoruz. Kritik çaplarda ±0,01 mm hedeflenir. Kritik yatak yüzeyleri için daha dar tolerans ve yüzey pürüzlülüğü değeri teknik resminizde belirtilebilir.
Evet. 139 standart çeşit başlangıç noktasıdır; asıl işimiz teknik resme göre özel dekolataj üretimidir. PDF/STEP teknik resminizi, iç çapı, dış çapı, boy, tolerans ve malzemeyi iletmeniz yeterli. ⌀6.4–20 mm aralığındaki mesafe, ayar, redüksiyon ve keçe kovanlarını sizin ölçünüzde üretiriz.
Fiyatlandırma teklif usulüdür; sitede sabit rakam yoktur çünkü fiyat malzeme, tolerans, adet ve resim karmaşıklığına göre değişir. Parça kodu (ör. RULA-ABL-06) veya teknik resim, malzeme ve adedi iletin; net teklif ve tahmini teslim süresiyle döneriz. 2009'dan beri Düzce'de üretim yapıyor, yurt içi ve ihracat siparişlerini karşılıyoruz.
