Medikal & Dental Parça İmalatı (CNC Kayar Otomat)
Medikal ve dental cihaz üreticilerinin çizimine göre parça: cerrahi pin, trokar uç, abutment, scanbody. 15 aile, 151 çeşit, ⌀0,8–19,6 mm. Teklif alın.
Parça Aileleri
Cerrahi Düz Pin
Çift uçlu trokar konikli düz gövdeli cerrahi fiksasyon pini.
⌀1,5–5 · L 68–162 mm
10 çeşit

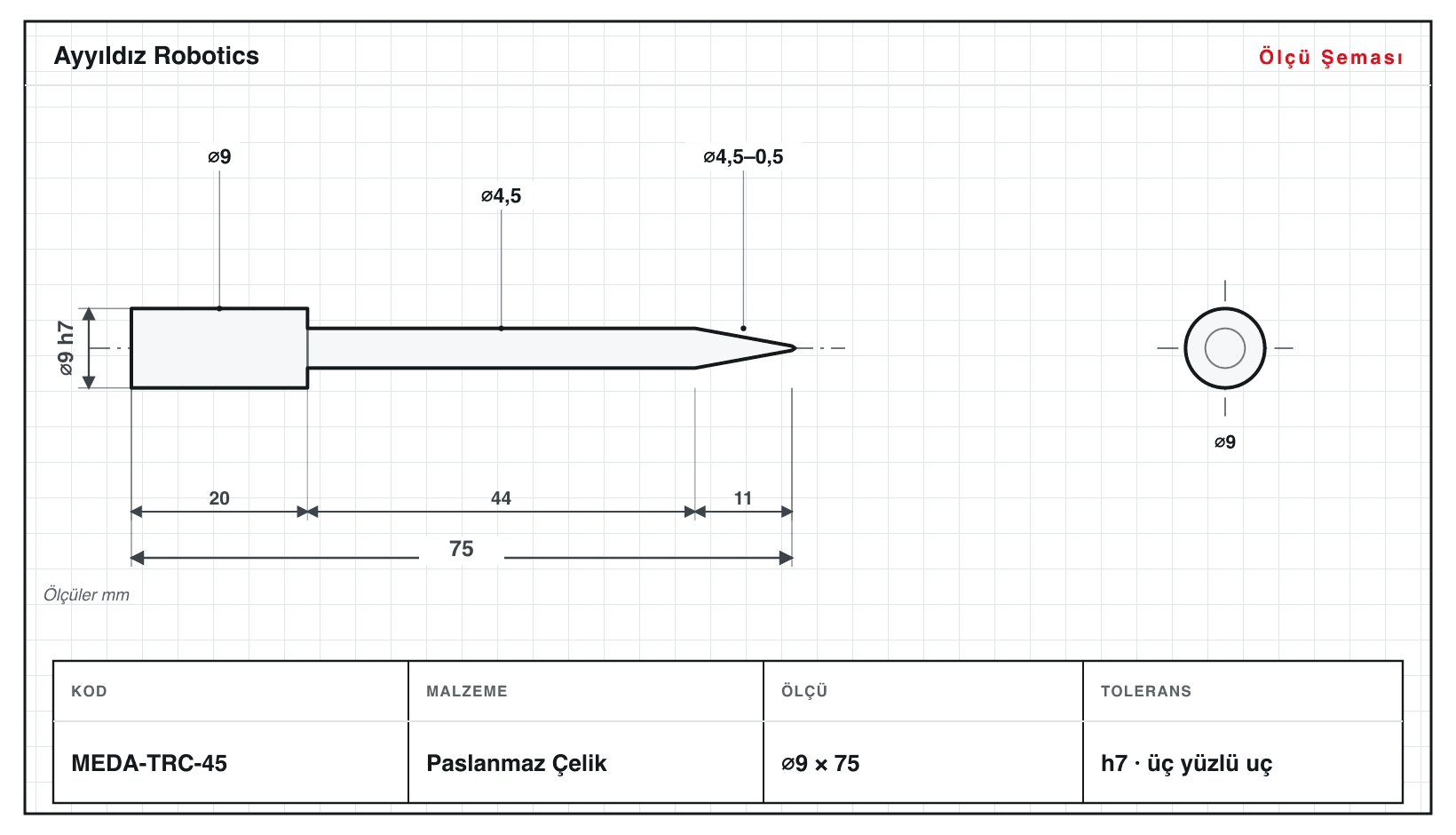

Trokar Uç
Kademeli tutuş gövdeli tek uçlu üç yüzlü trokar delme ucu.
⌀4–16 · L 43–106 mm
10 çeşit

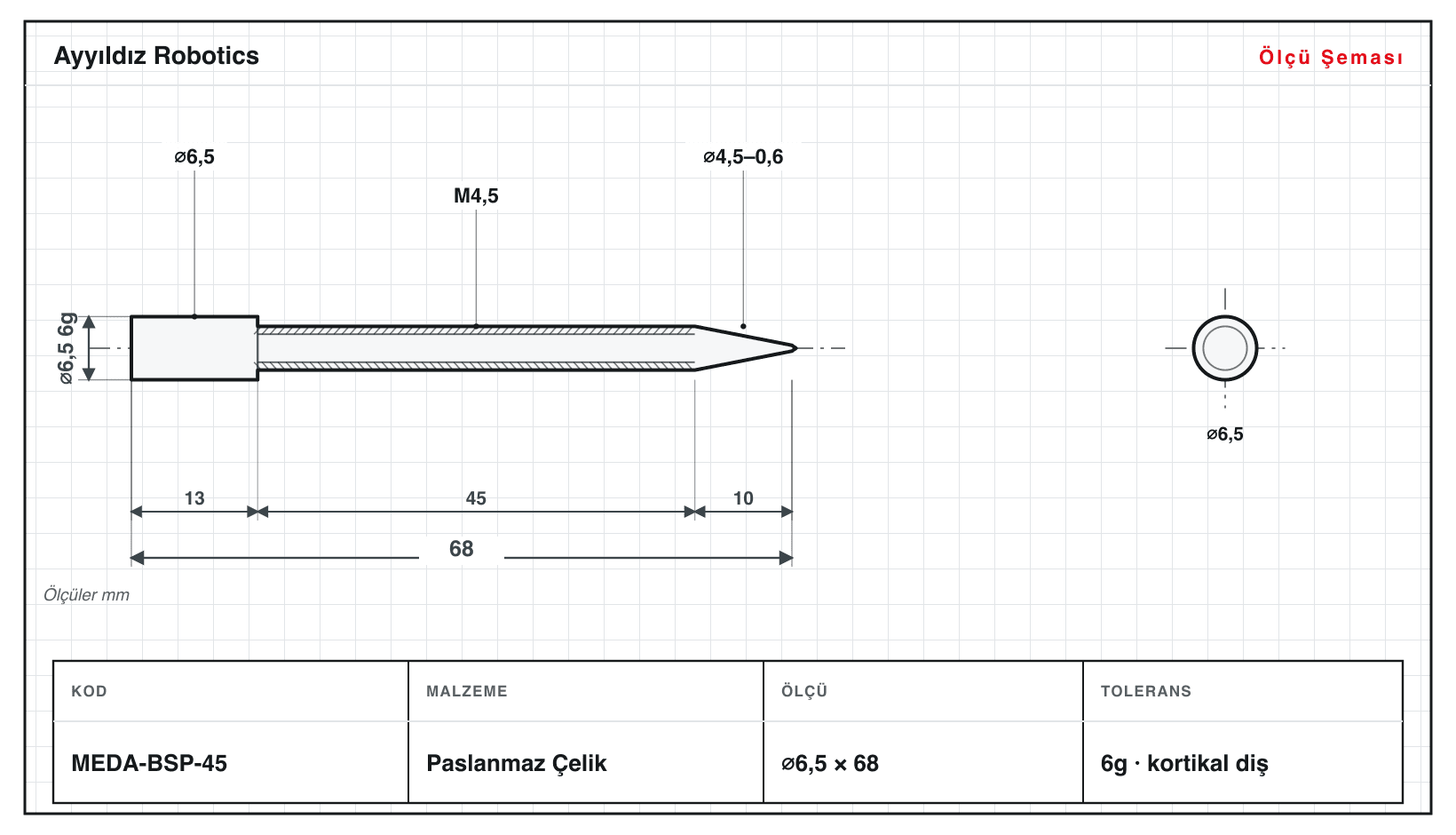

Kemik Vidası Pimi
Kortikal dişli gövde ve konik delme uçlu kendinden yollu kemik vidası pimi.
⌀3–12 · L 33–115 mm
10 çeşit

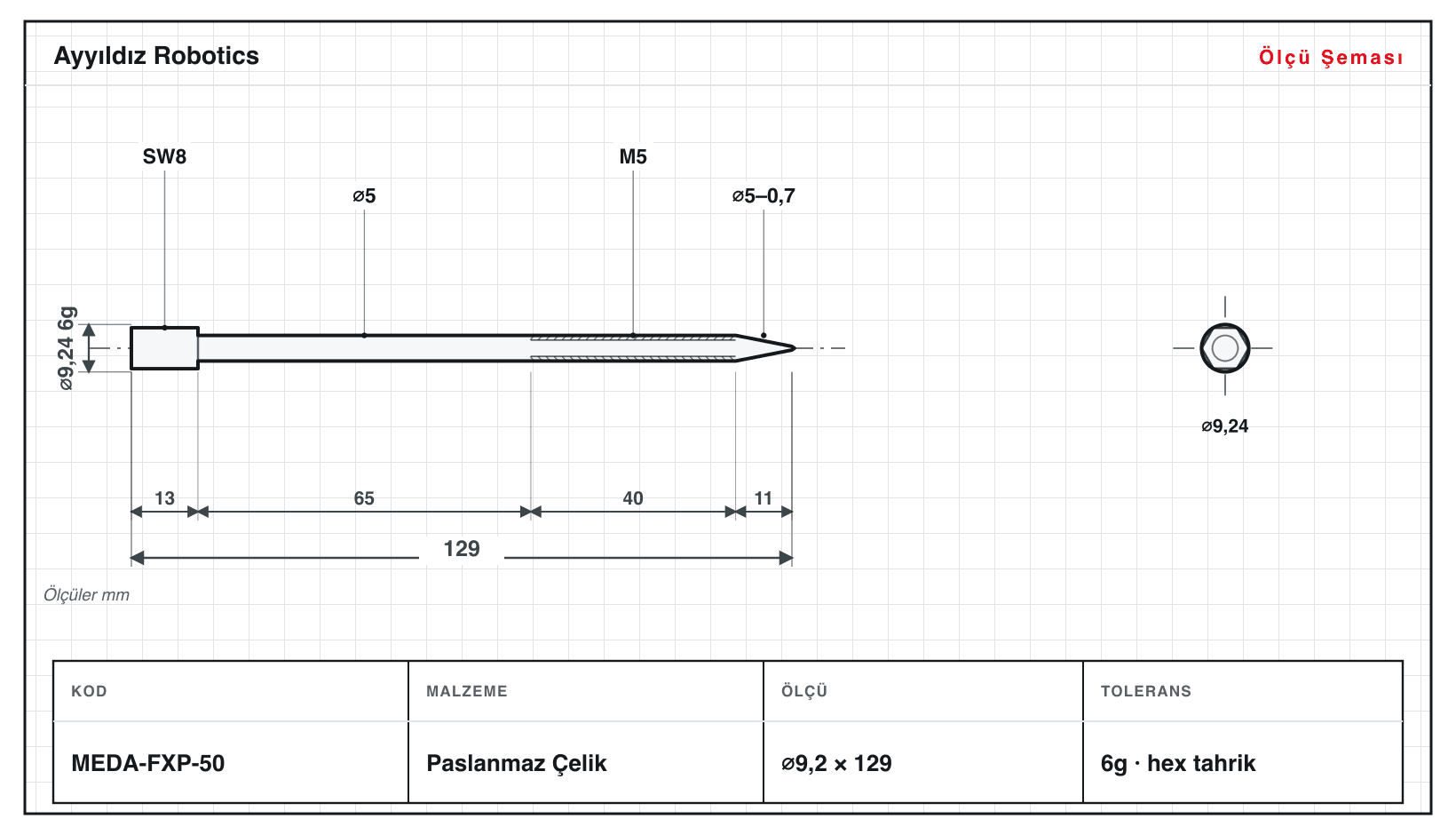

Fiksatör Pini
Altıgen tahrik başlı ve merkezî dişli tutuş bölgeli eksternal fiksatör pini.
⌀6,4–19,6 · L 74–208 mm
10 çeşit

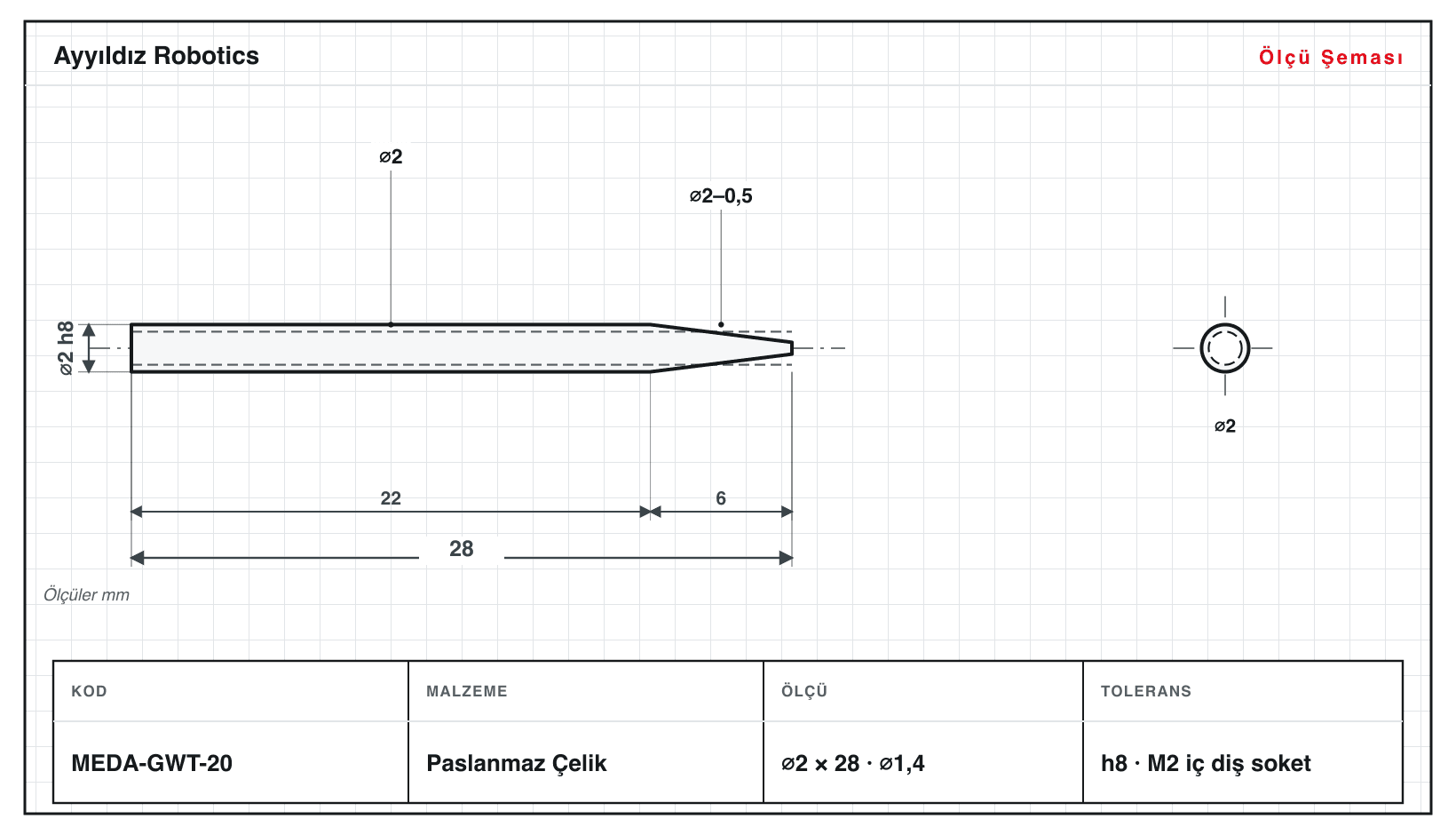

Kılavuz Teli Ucu
Tel bağlantısı için iç dişli soketli ve atravmatik konik uçlu kılavuz teli başlığı.
⌀0,8–4 · L 16–39 mm
10 çeşit

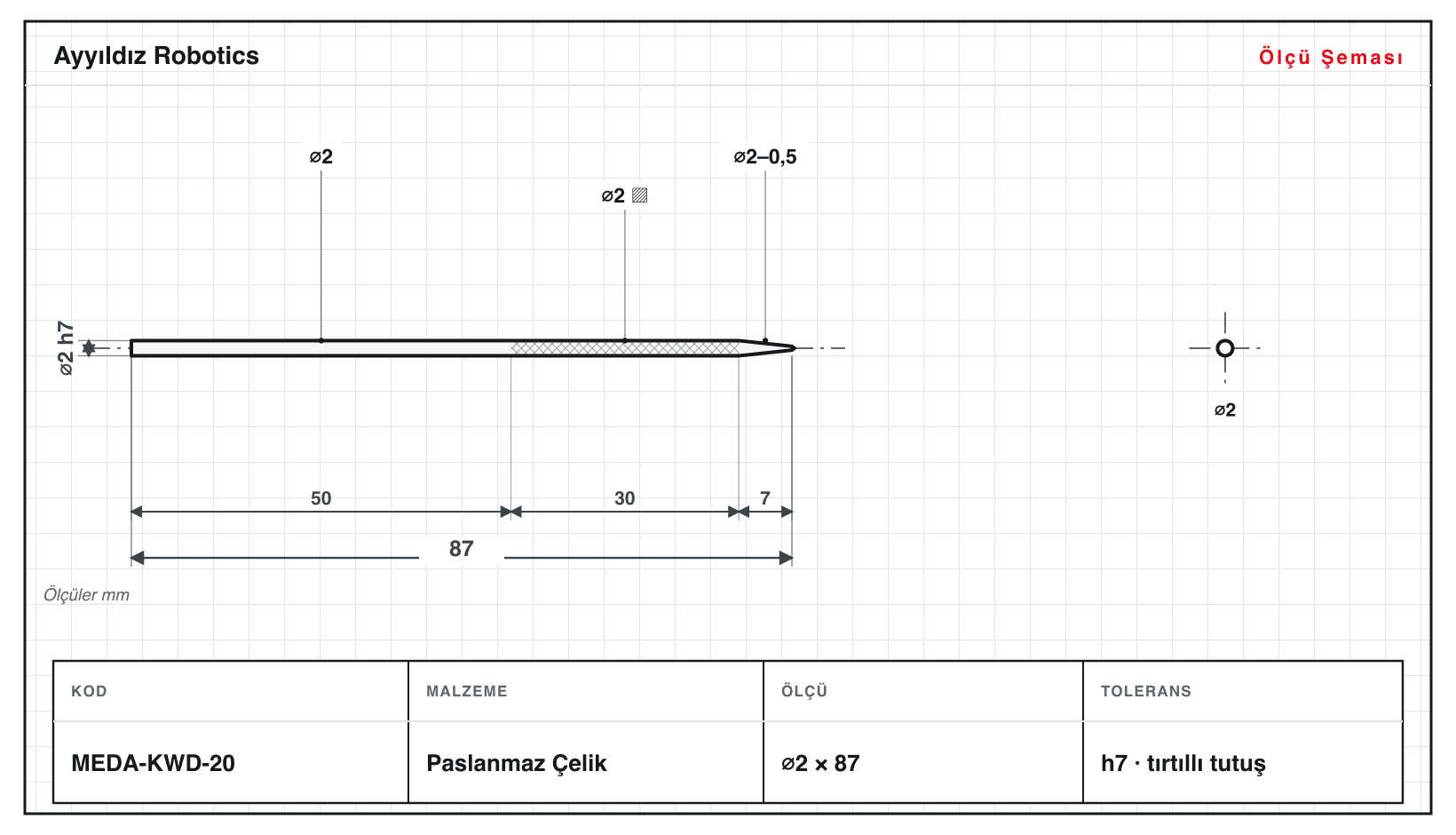

K-Teli Sürücü Pini
Tırtıllı tutuş bölgeli ve keskin trokar uçlu Kirschner teli sürücü pini.
⌀1–4 · L 54–119 mm
10 çeşit

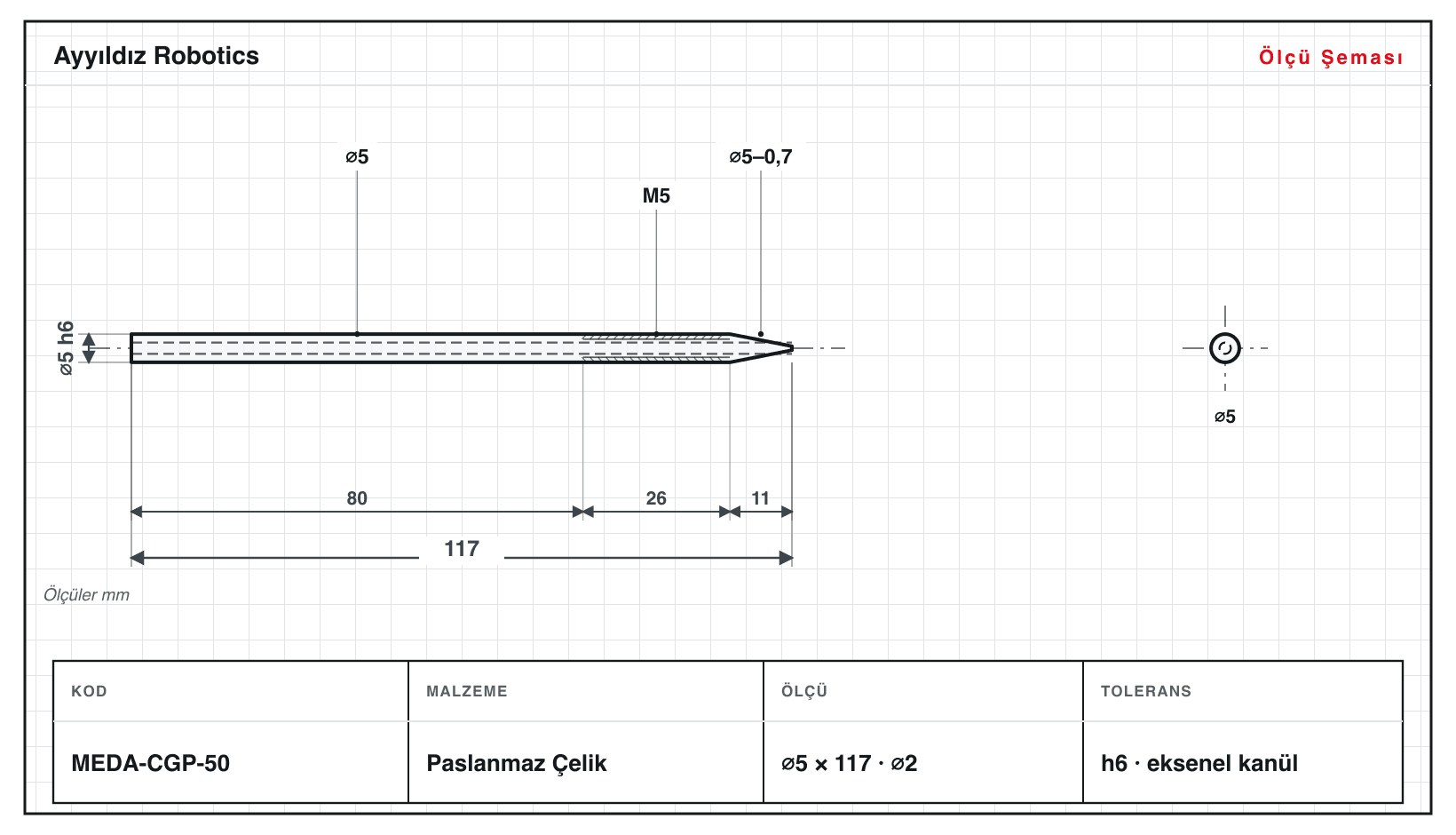

Kanüllü Kılavuz Pini
Kılavuz teli geçişi için eksenel delikli ve kısmi dişli konik uçlu kanüllü kılavuz pini.
⌀2,5–9 · L 76–180 mm
10 çeşit

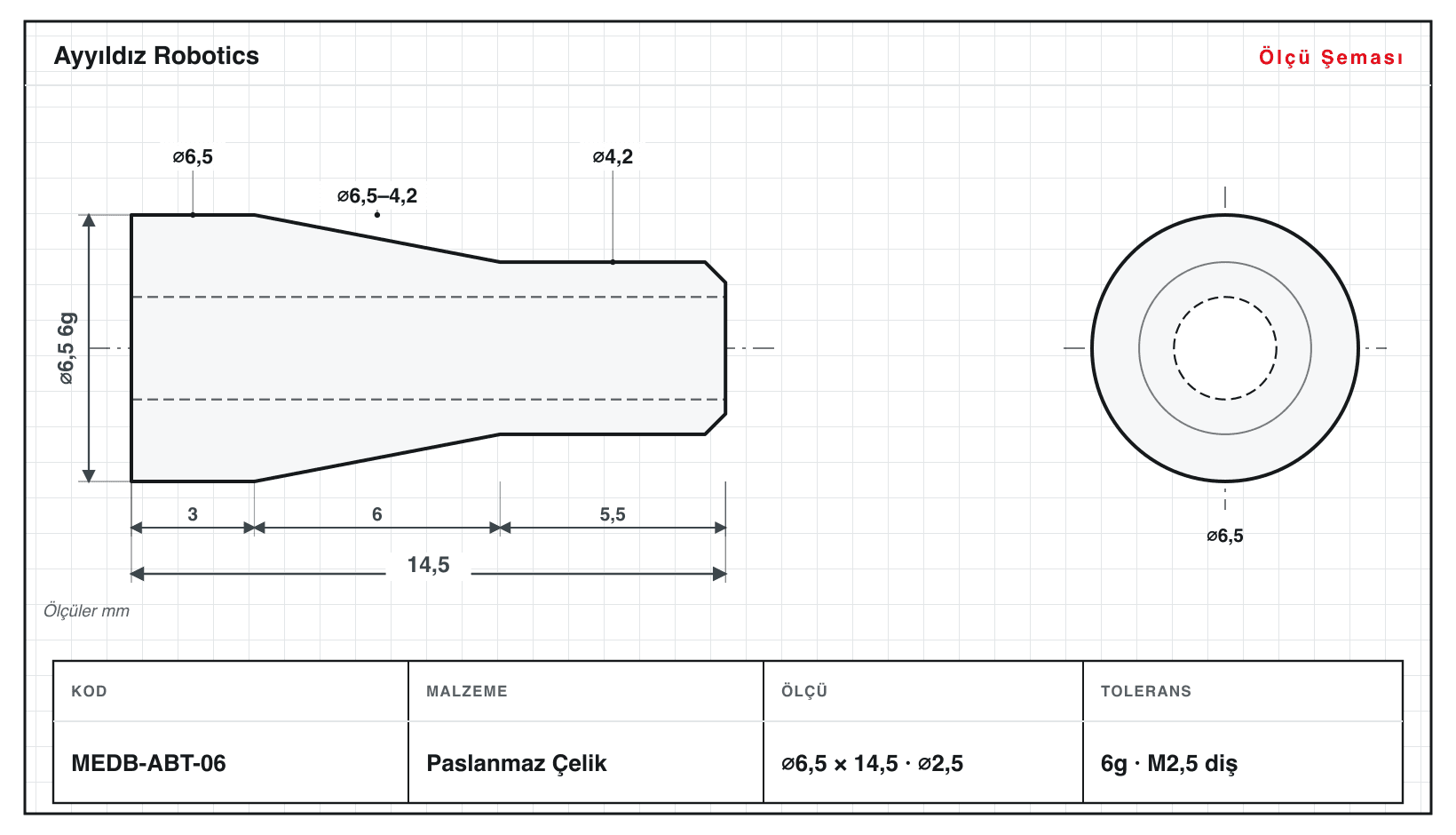

Implant Abutment
Diş implantı üzerine oturan, kademeli konik gövdeli ve iç dişli bağlantı parçası.
⌀4,5–9,2 · L 9,5–17,5 mm
10 çeşit

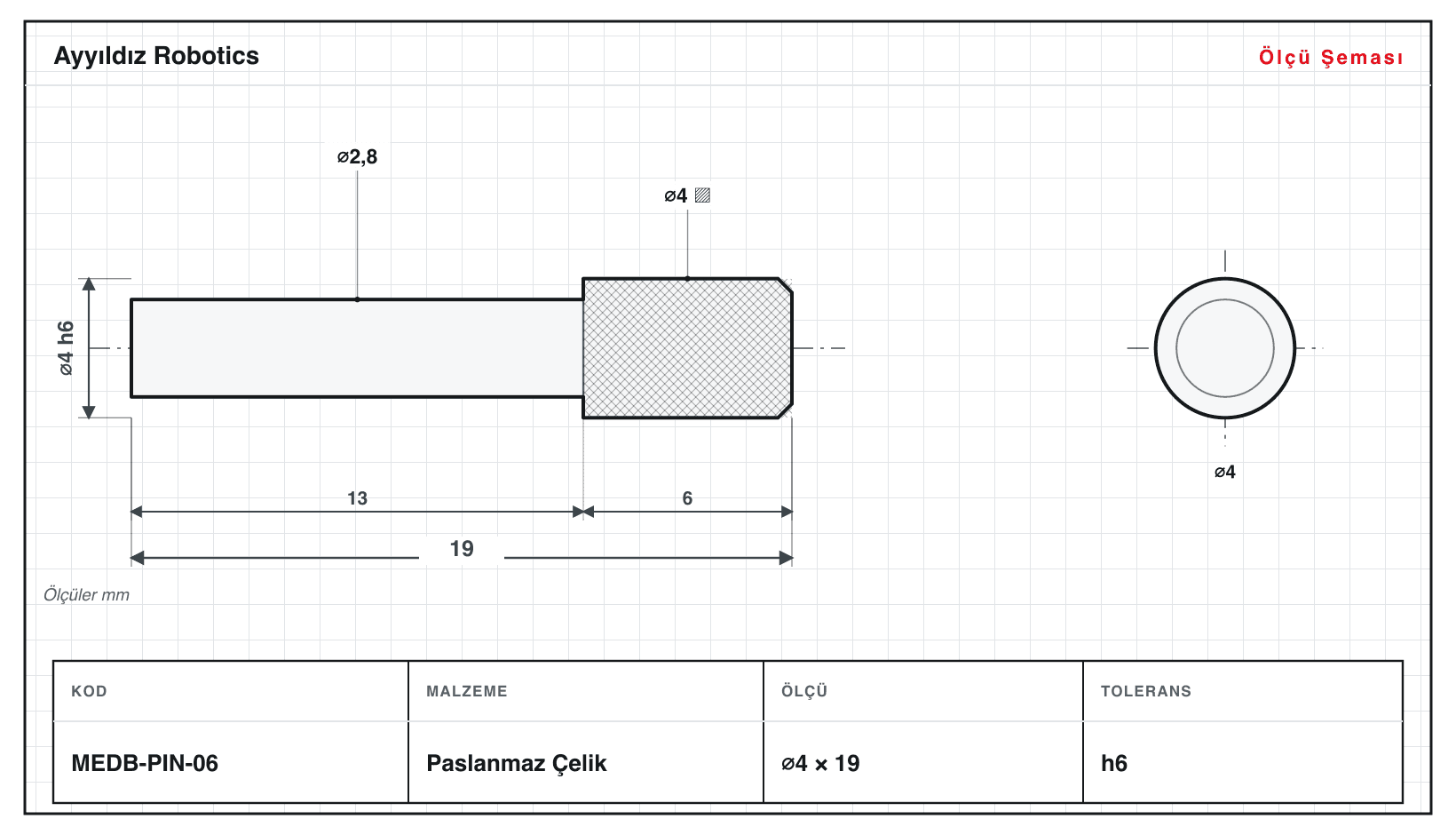

Dental Pin
Model ve alçı işlerinde konumlandırma için ince tırtıllı tutuş bölgeli pin.
⌀2,2–6 · L 12–27,5 mm
11 çeşit

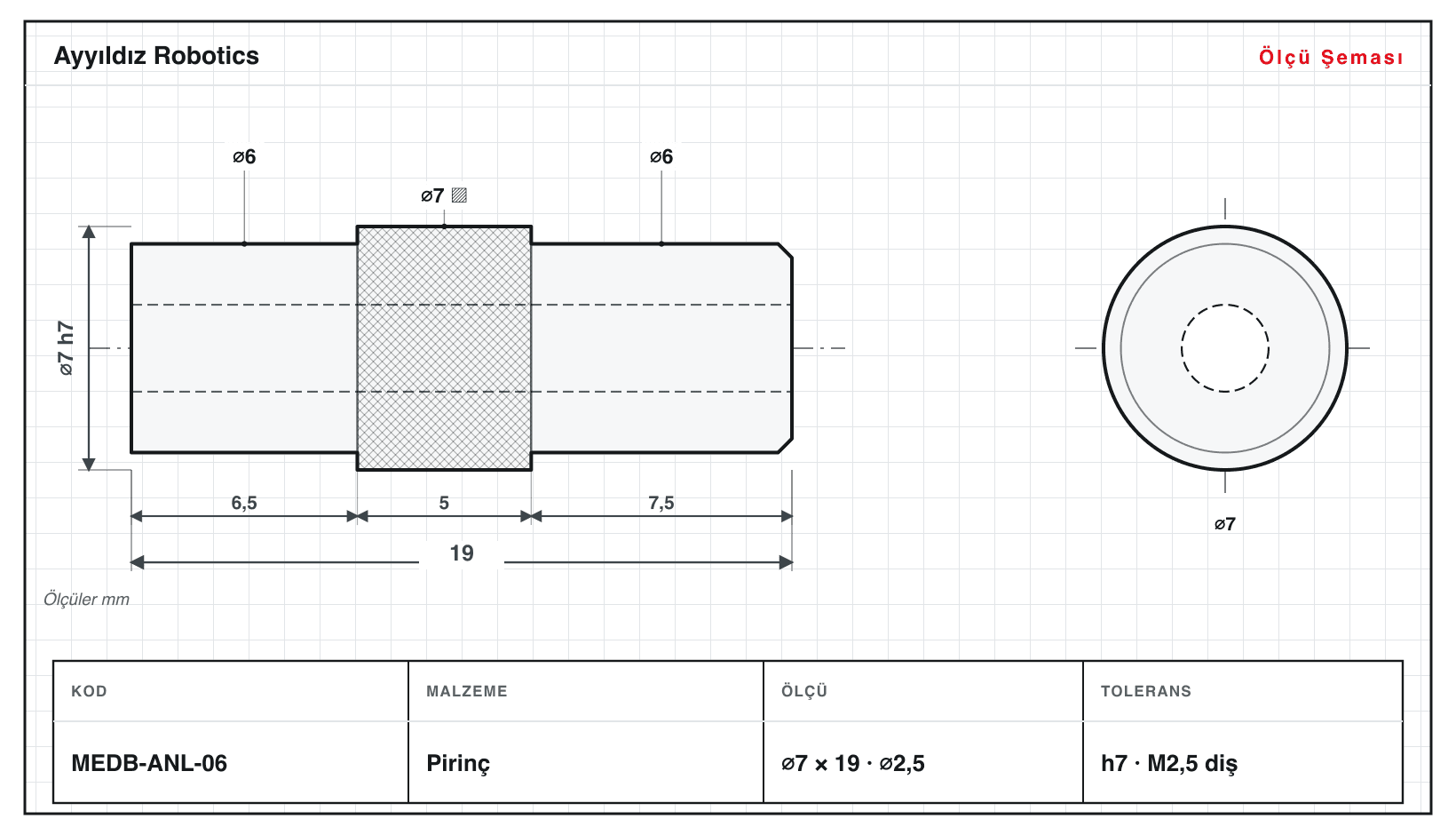

Analog Pin
Laboratuvar modelinde implantı temsil eden, iç dişli ve tırtıllı tutunma yivli analog.
⌀4,5–9 · L 12–24 mm
10 çeşit

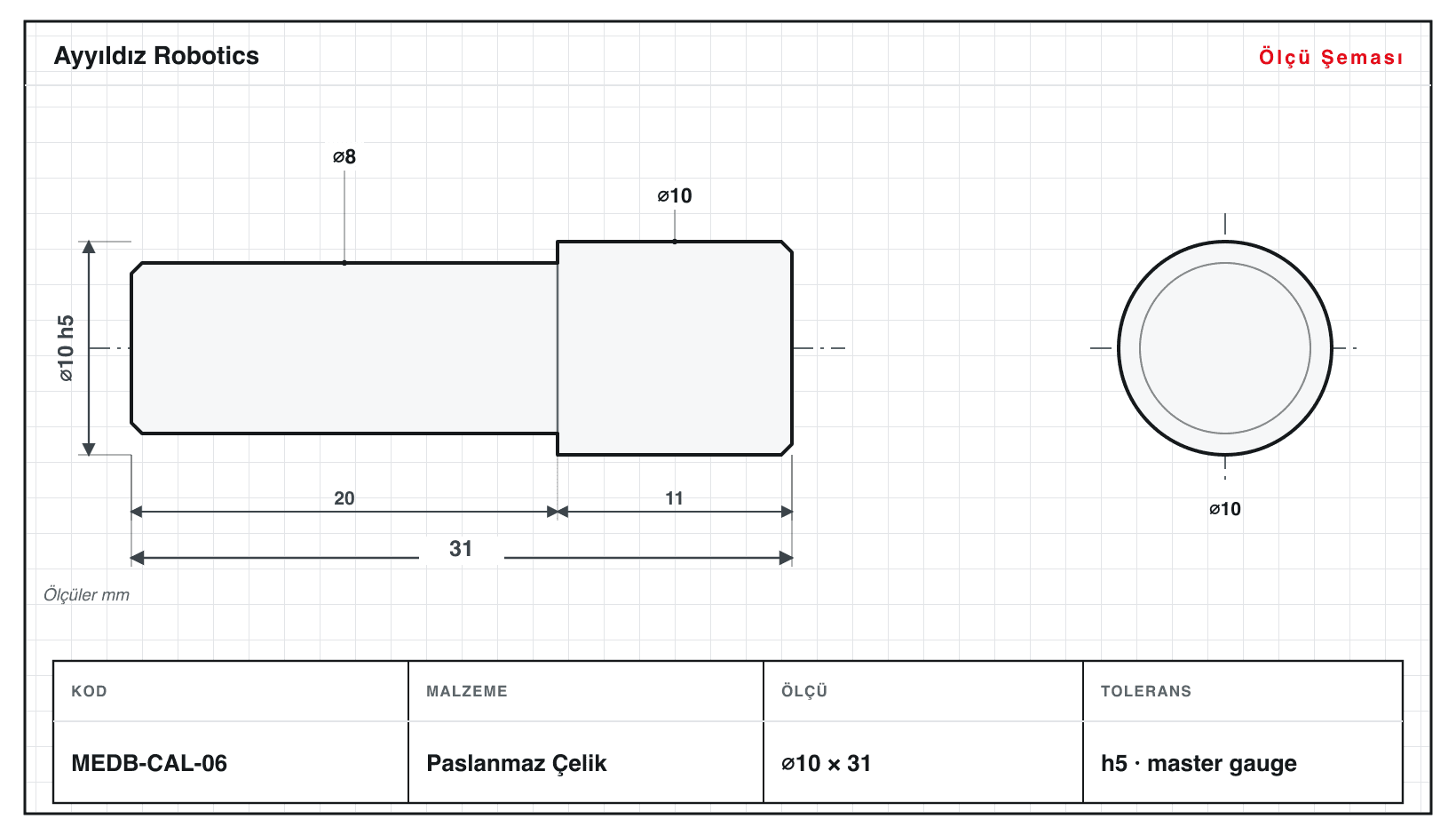

Kalibrasyon Mastarı
Ölçü cihazlarını doğrulamak için sıkı toleranslı kademeli referans çaplı silindirik mastar.
⌀5–18 · L 18–42 mm
10 çeşit

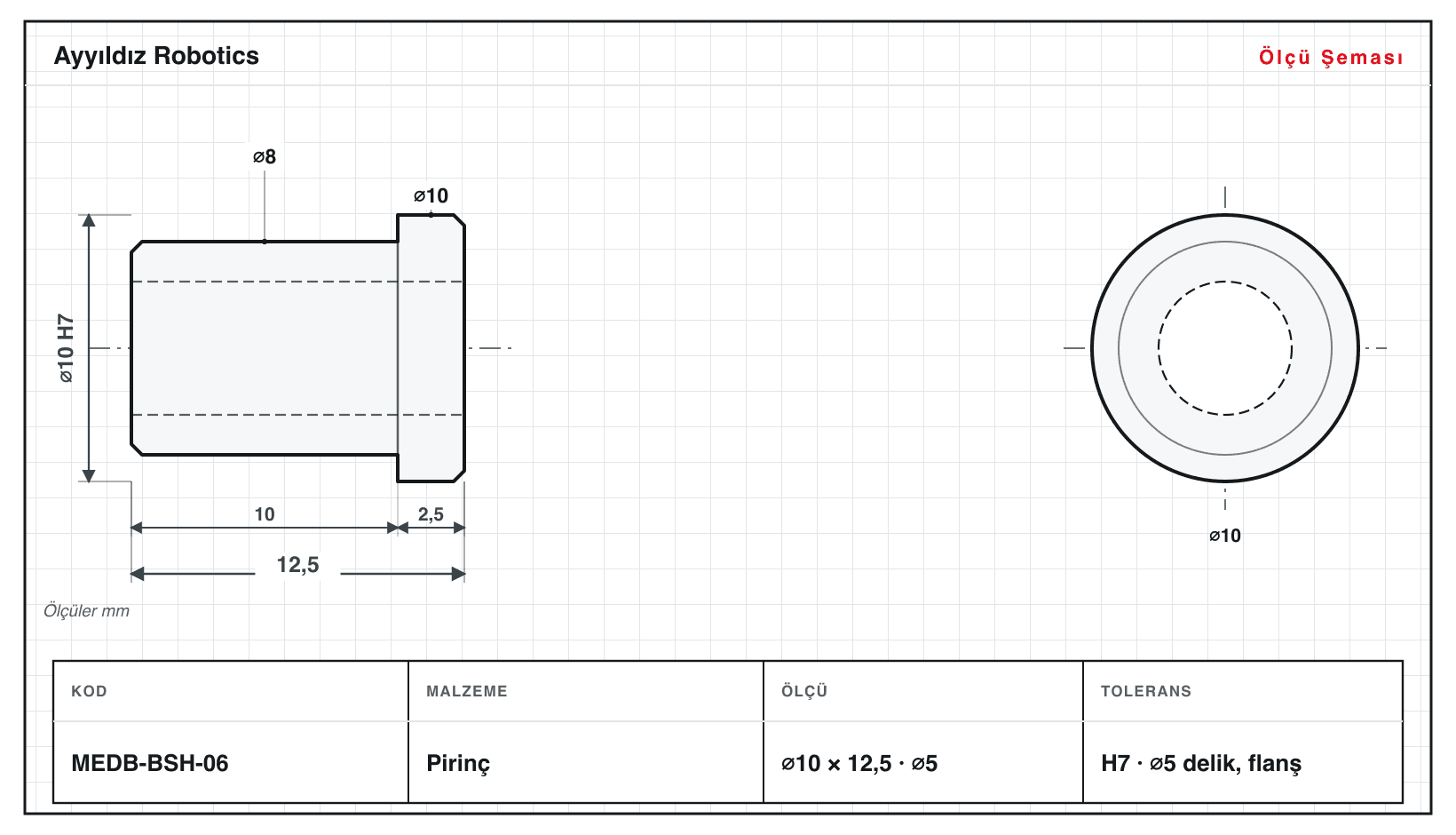

Mikro Burç
Handpiece ve mil yataklarında kullanılan ince cidarlı delikli mikro yatak burcu.
⌀3–17 · L 5–19 mm
10 çeşit
Abutment Vidası
Abutment'ı implanta bağlayan, altıgen tahrikli ince dişli mikro laboratuvar vidası.
⌀2,8–8 · L 5,5–12 mm
10 çeşit

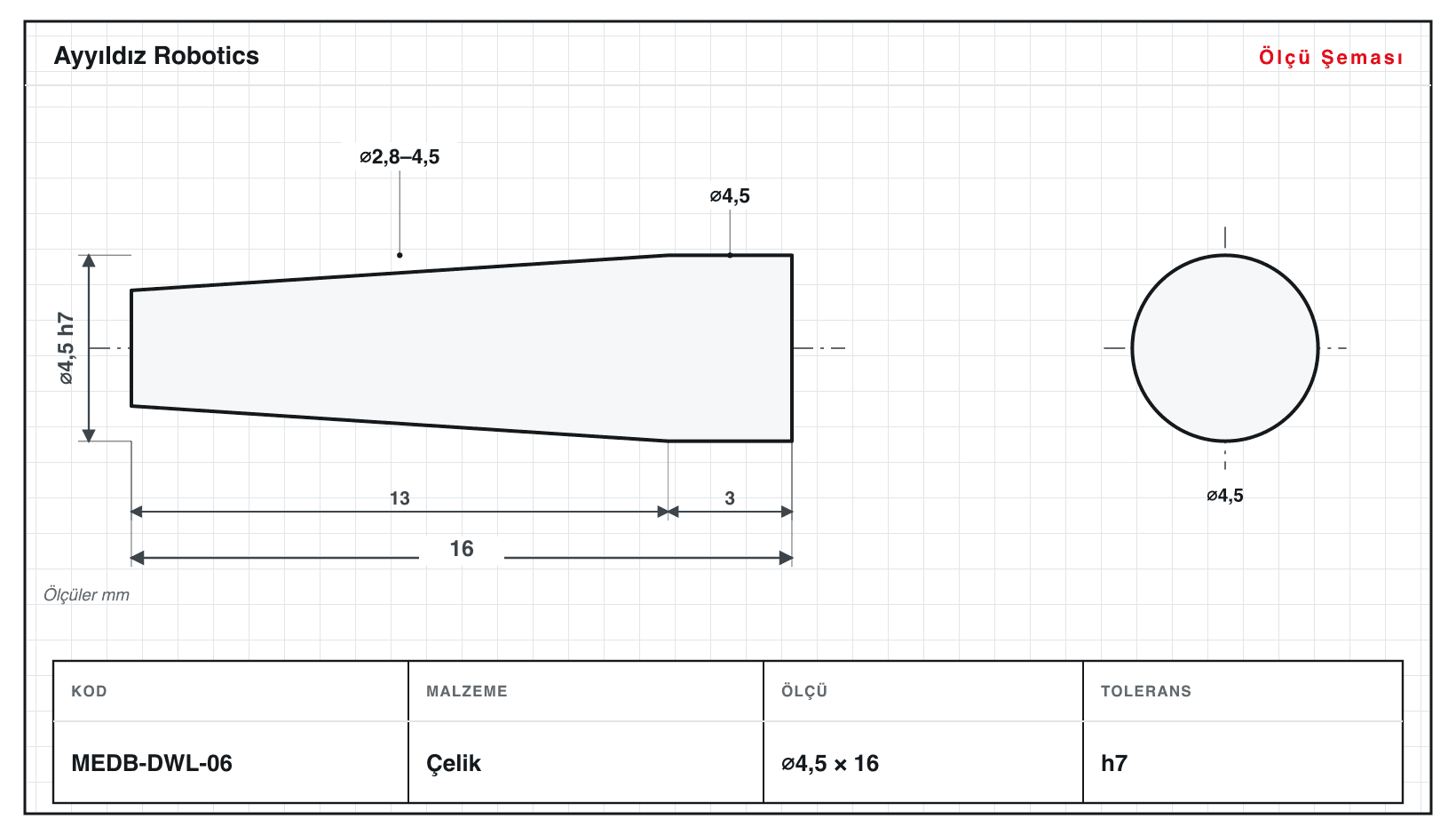

Model Konik Pini
Ayrılabilir alçı die modellerinde tekrarlanabilir konumlandırma sağlayan tek konik pin.
⌀2,5–7 · L 10–22 mm
10 çeşit

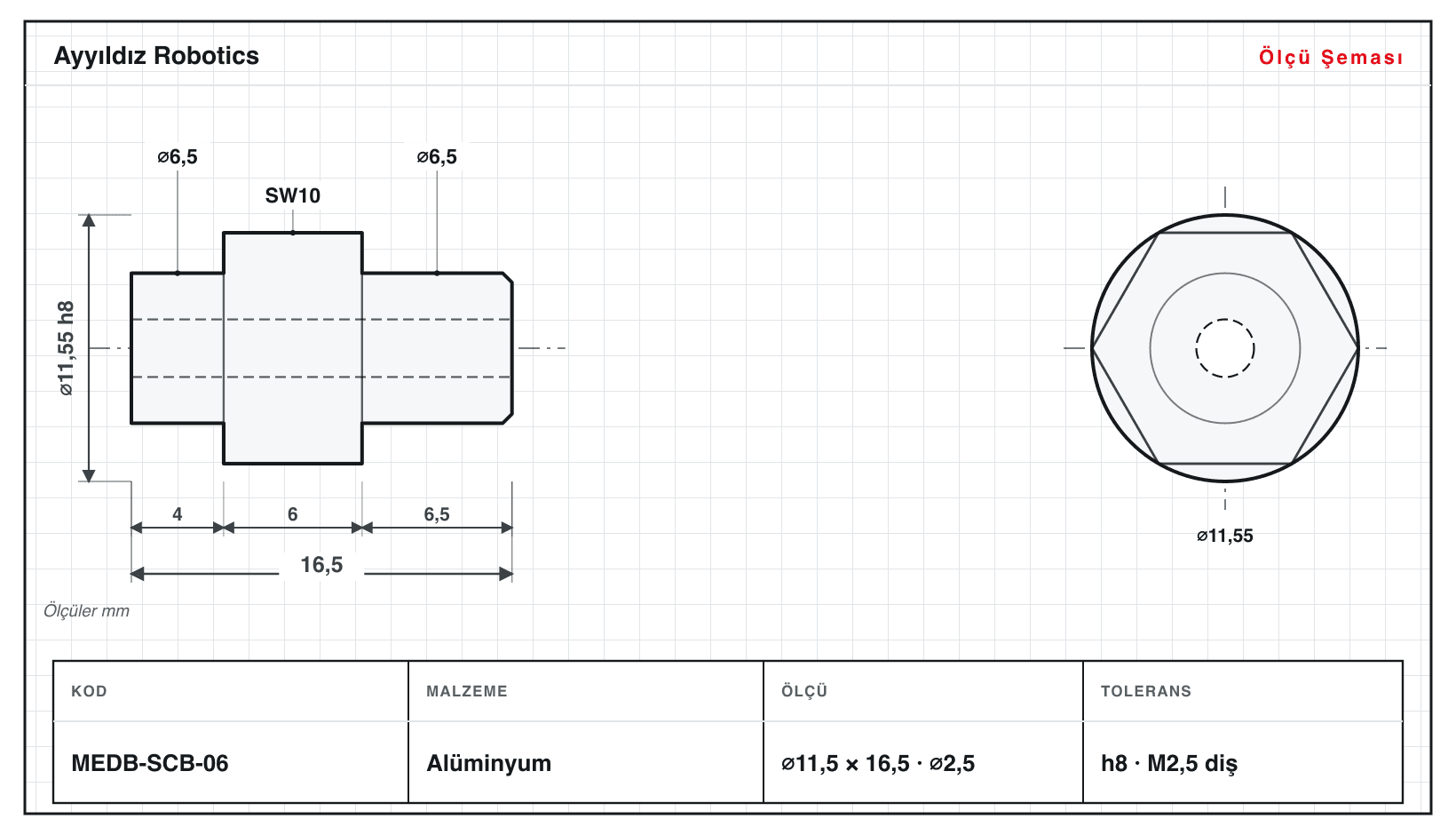

Tarama Gövdesi (Scanbody)
Dijital ölçüde implant pozisyonunu belirlemek için altıgen referanslı ve iç dişli tarama gövdesi.
⌀6,4–19,6 · L 11–20,5 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınMedikal ve dental parçalar, cerrahi enstrüman ve implant sistemlerinde kullanılan, ölçü kritik dönel bileşenlerdir. Bu kategori, medikal ve dental cihaz üreticilerinin çizimine göre tornalanan 15 aile ve 151 çeşitten oluşur: cerrahi düz pin, trokar uç, kemik vidası pilot pimi, fiksatör pini, kılavuz teli ve K-teli sürücü pini, kanüllü kılavuz pini, implant abutment, abutment vidası, dental pin, implant analogu, kalibrasyon mastarı, mikro burç, model konik pini ve tarama gövdesi (scanbody). Malzemeler uygulamaya göre 316L sınıfı paslanmaz çelik, pirinç, alüminyum ve alaşımlı çelik olarak seçilir; malzeme sertifikası ve standart gereklilikleri siparişte müşteriyle birlikte belirlenir. Parçalar Goodway SW-20 kayar otomatta ⌀0,8–19,6 mm çap bandında, çubuktan tek bağlamada tornalanır; standart tolerans h5–h8 / H7 aralığında, kritik çaplarda ±0,01 mm hedeflenir. Kanüllü delik, trokar uç ve M1–M4 iç/dış diş dahil özel geometriler çizime göre işlenir. 151 kataloğ çeşidinin yanında teknik resim veya numuneye göre özel üretim yapılır; süreç teknik resim + teklif akışıyla ilerler.
Burada bir ölçü sıradan yolun dışına çıkıyor: MEDA-FXP-10, 208 mm ile tezgâhın 207 mm'lik tek bağlama sınırının hemen üstünde kalıyor ve iki bağlamada üretiliyor. 151 varyantın geri kalanı, 5–180 mm boyunda, tek bağlamada bitiyor. Düz tornalamaya ek olarak 40× diş çekme, 23× altıgen ağız frezeleme, 60× eksenel delik, 90× konik tornalama, 31× tırtıl gerekiyor.
151 varyantın 130 tanesi bir DIN veya ISO standardına atıf yapıyor; kullanılan tolerans sınıfları 6g, H7, h5, h6, h7, h8. Kategorideki en yüksek boy/çap oranı MEDA-KWD-10'de: L/D 54 — kayar otomatın asıl yapmak için var olduğu incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Katalogda 15 aile ve 151 çeşit var: cerrahi düz pin, trokar uç, kemik vidası pilot pimi, fiksatör pini, kılavuz teli ve K-teli sürücü pini, kanüllü kılavuz pini, implant abutment, abutment vidası, dental pin, implant analogu, kalibrasyon mastarı, mikro burç, model konik pini ve scanbody. Parçalar medikal ve dental cihaz üreticilerinin çizimine göre işlenir; katalog dışı ölçüler teknik resimle üretilir.
Uygulamaya göre 316L sınıfı paslanmaz çelik, pirinç, alüminyum ve alaşımlı çelik işliyoruz. Cerrahi pin, trokar ve abutment gibi aileler ağırlıkla paslanmaz çelikten; analog ve mikro burç pirinçten; scanbody alüminyumdan; model konik pini çelikten üretilir. Malzeme sertifikası ve standart gereklilikleri siparişte müşteriyle birlikte belirlenir.
Standart tolerans h5–h8 ve H7 aralığındadır; kritik çaplarda ±0,01 mm hedeflenir. Goodway SW-20 kayar otomatın kılavuz burcu sayesinde ince ve uzun parçalarda sapma minimumdur. Kanüllü delikler talebe göre işlenir; ISO 5838 gibi standartların gereklilikleri siparişte müşteriyle birlikte belirlenir.
Evet. Teknik resim, ölçülü kroki veya numune gönderin; ⌀0,8–19,6 mm bandında kanüllü delik, konik uç, M1–M4 diş ve özel profilli parçalar üretilir. Katalogdaki 151 çeşit başlangıç noktasıdır, üretim büyük ölçüde özel imalattır.
Fiyatlandırma teklif usulüdür; malzeme, tolerans, geometri ve adete göre belirlenir ve sitede sabit rakam yayınlanmaz. Teknik resmi WhatsApp veya e-posta ile iletin; teklif ve tahmini teslim süresiyle dönüş yaparız. 2009'dan beri Düzce'de üretim yapıyor, yurt içi ve ihracata sevkiyat gerçekleştiriyoruz.
