Rakor & Fitting İmalatı — CNC Kayar Otomat Torna
Push-in rakor gövdesi, banjo cıvatası, hidrolik nipel, kör tapa, bulkhead geçiş: 14 aile, 133 çeşit. ⌀7–19.6 mm. Teknik resimle teklif alın.
Parça Aileleri
Push-in Rakor Gövdesi
Push-in kartuş yuvası ve dış diş taşıyan pnömatik rakor gövdesi.
⌀11,5–19,6 · L 17–32 mm
10 çeşit

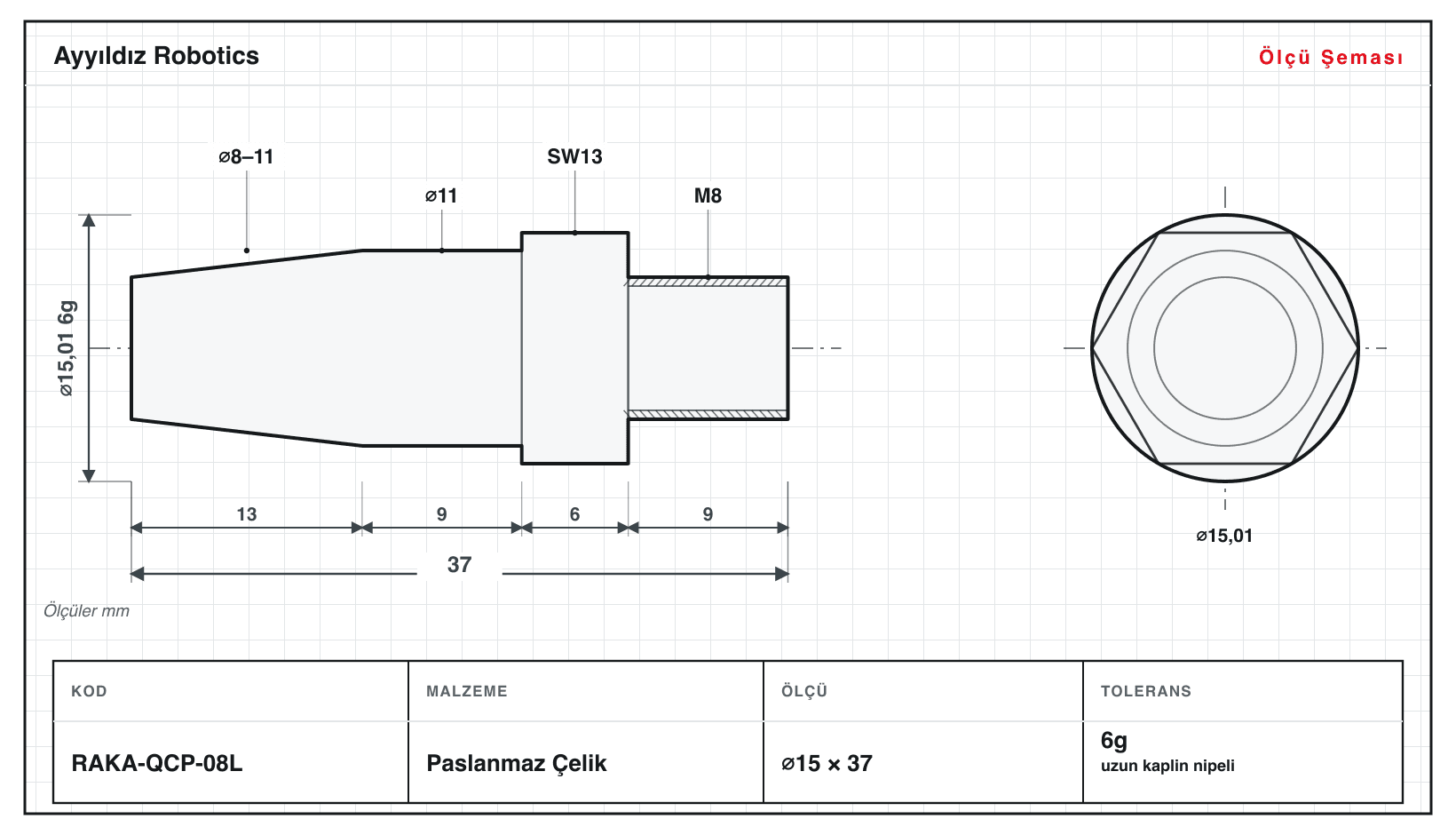

Hızlı Bağlantı Erkek Ucu
Konik uçlu, hızlı geçmeli pnömatik kaplin erkek nipeli.
⌀7–19,6 · L 20–46 mm
10 çeşit

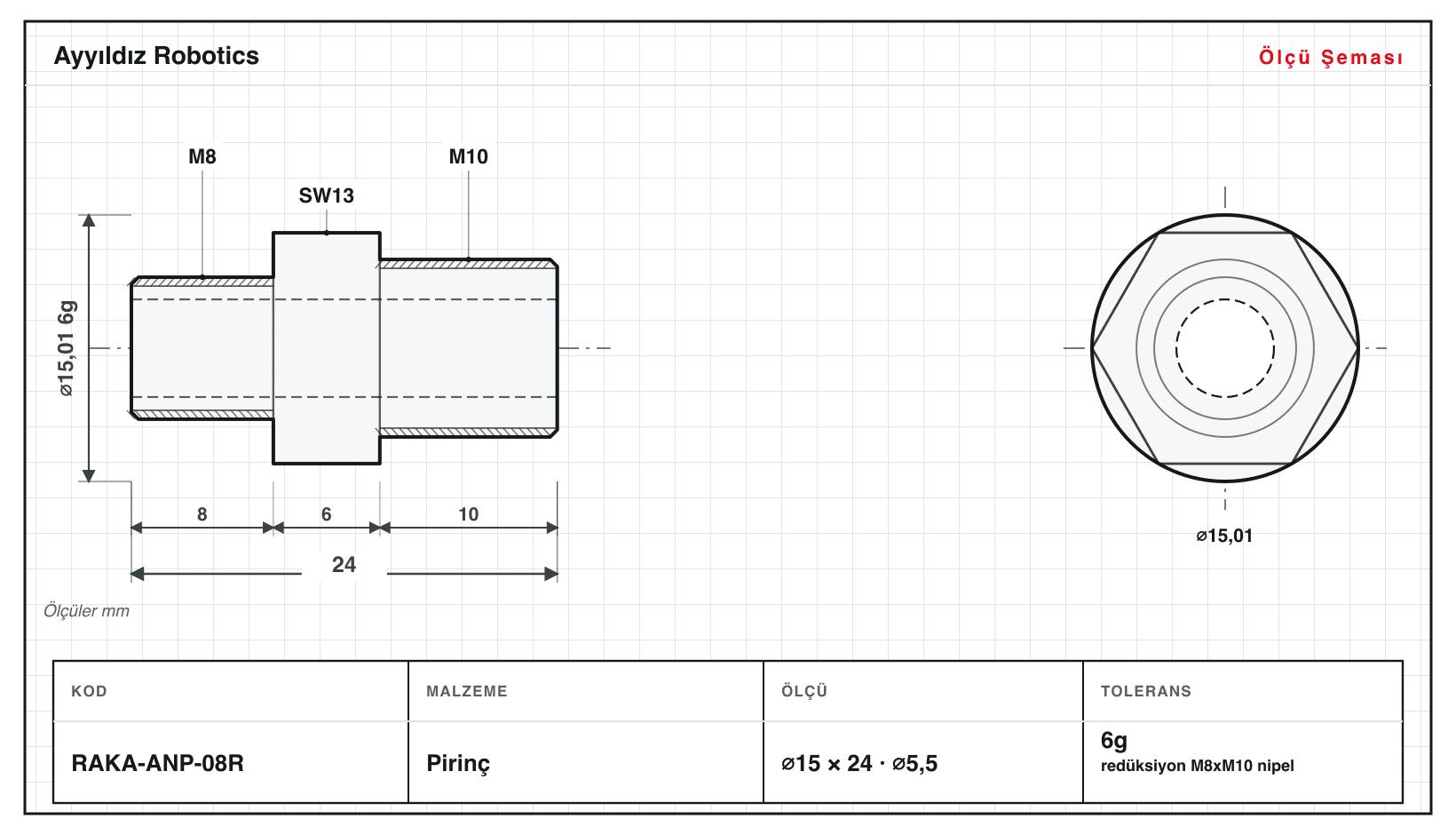

Hava Rakoru Nipeli
İki uçtan dış dişli, delikli çift taraflı pnömatik hava nipeli.
⌀9,2–19,6 · L 17–38 mm
10 çeşit

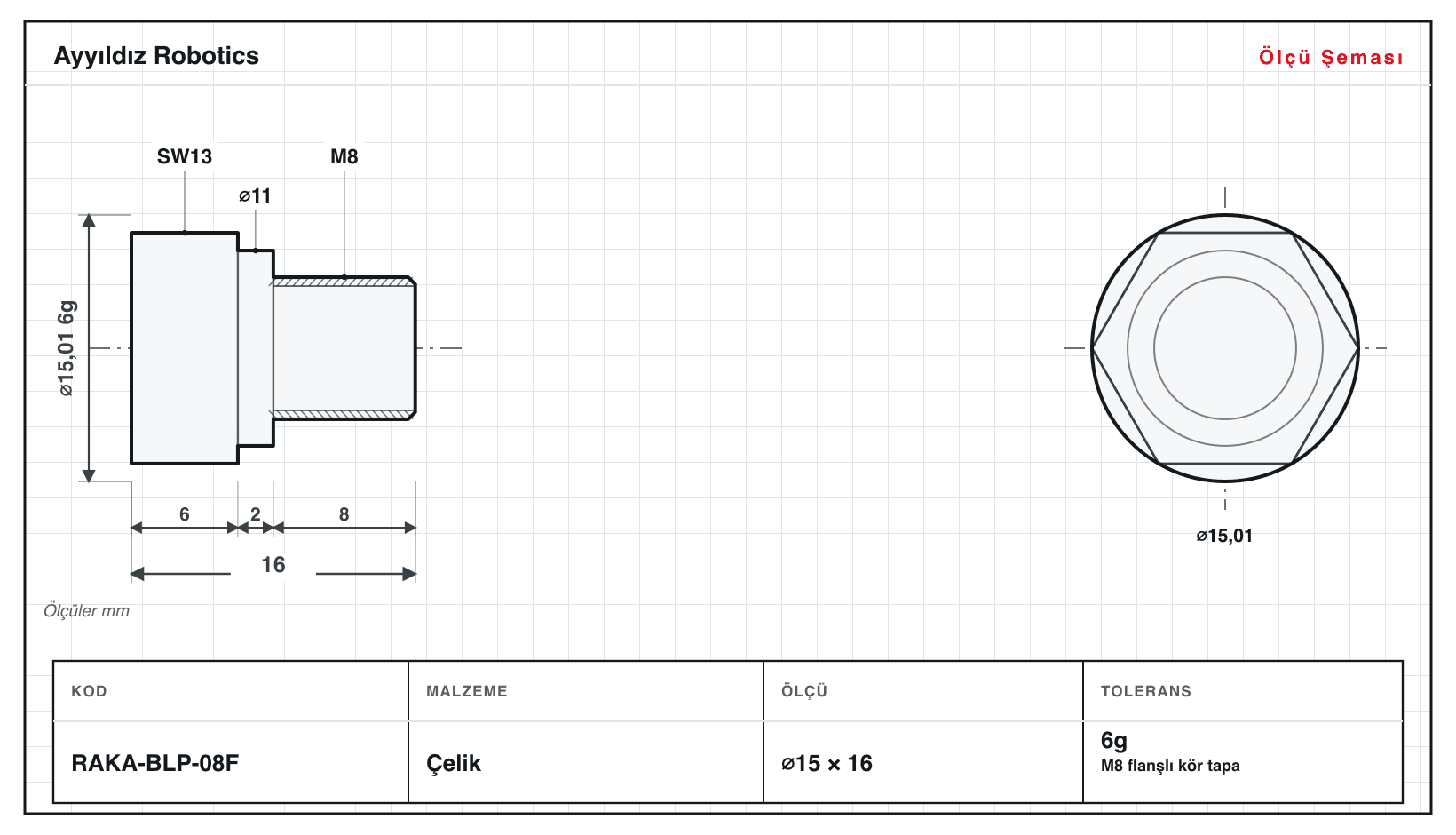

Kör Tapa
Altıgen başlı, dış dişli pnömatik hat kapatma kör tapası.
⌀8,1–19,6 · L 10–23 mm
10 çeşit

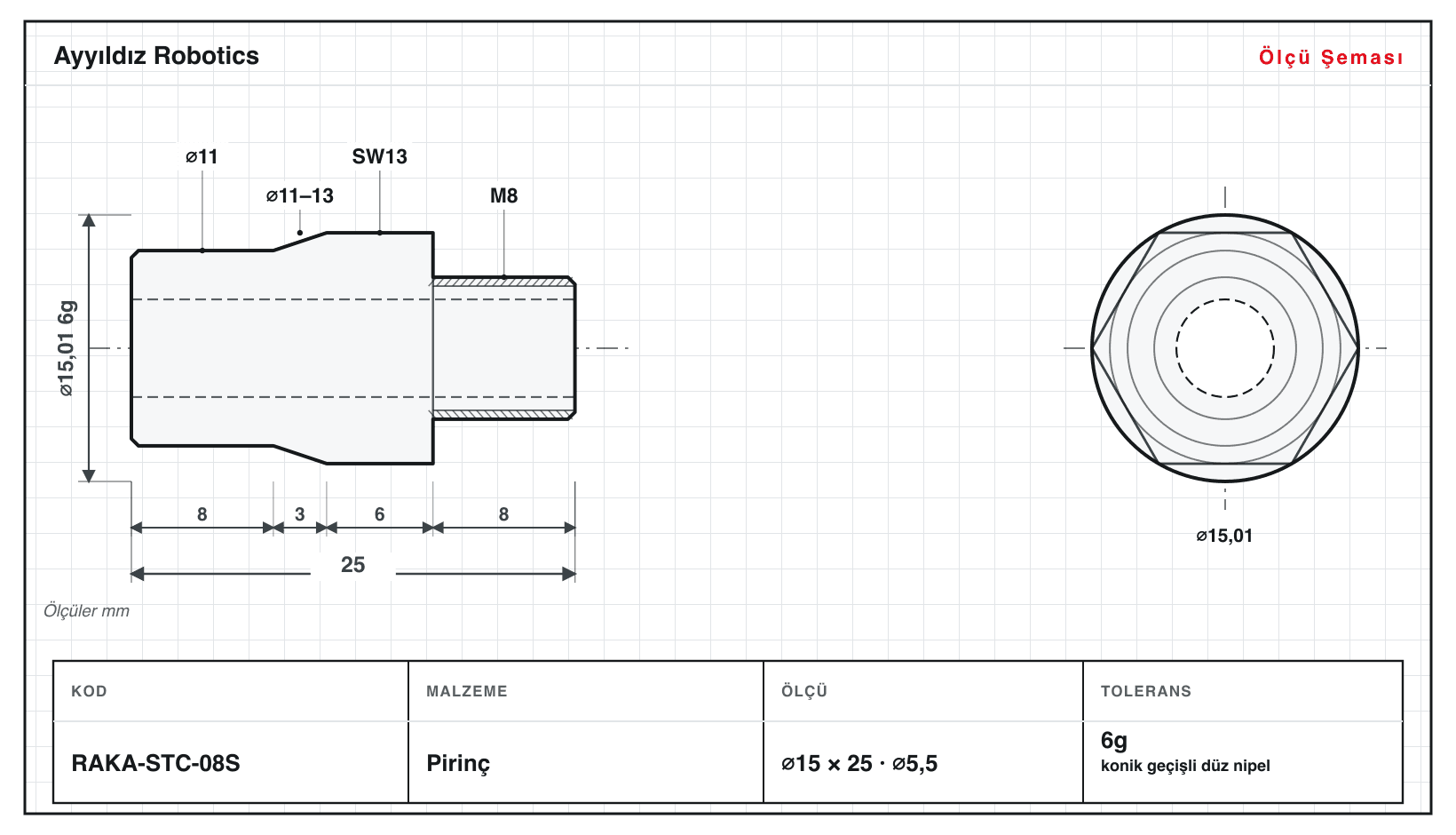

Düz Rakor Nipeli
Kademeli gövdeli, tek uçtan dişli düz pnömatik bağlantı nipeli.
⌀9,2–19,6 · L 19–36 mm
10 çeşit

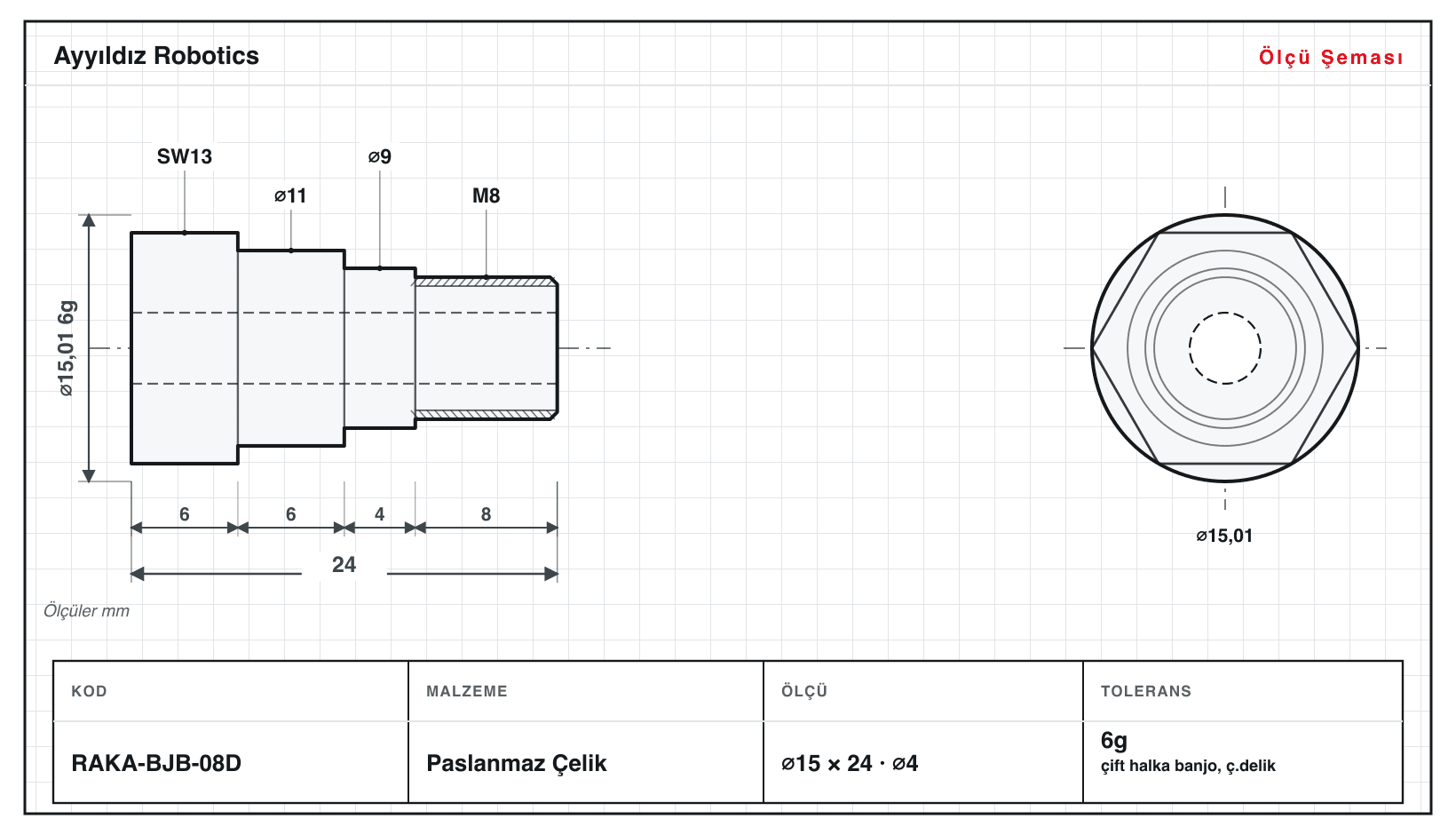

Banjo Rakor Cıvatası
Enine hava geçişli, içi delikli pnömatik banjo bağlantı cıvatası.
⌀9,2–19,6 · L 15–32 mm
10 çeşit

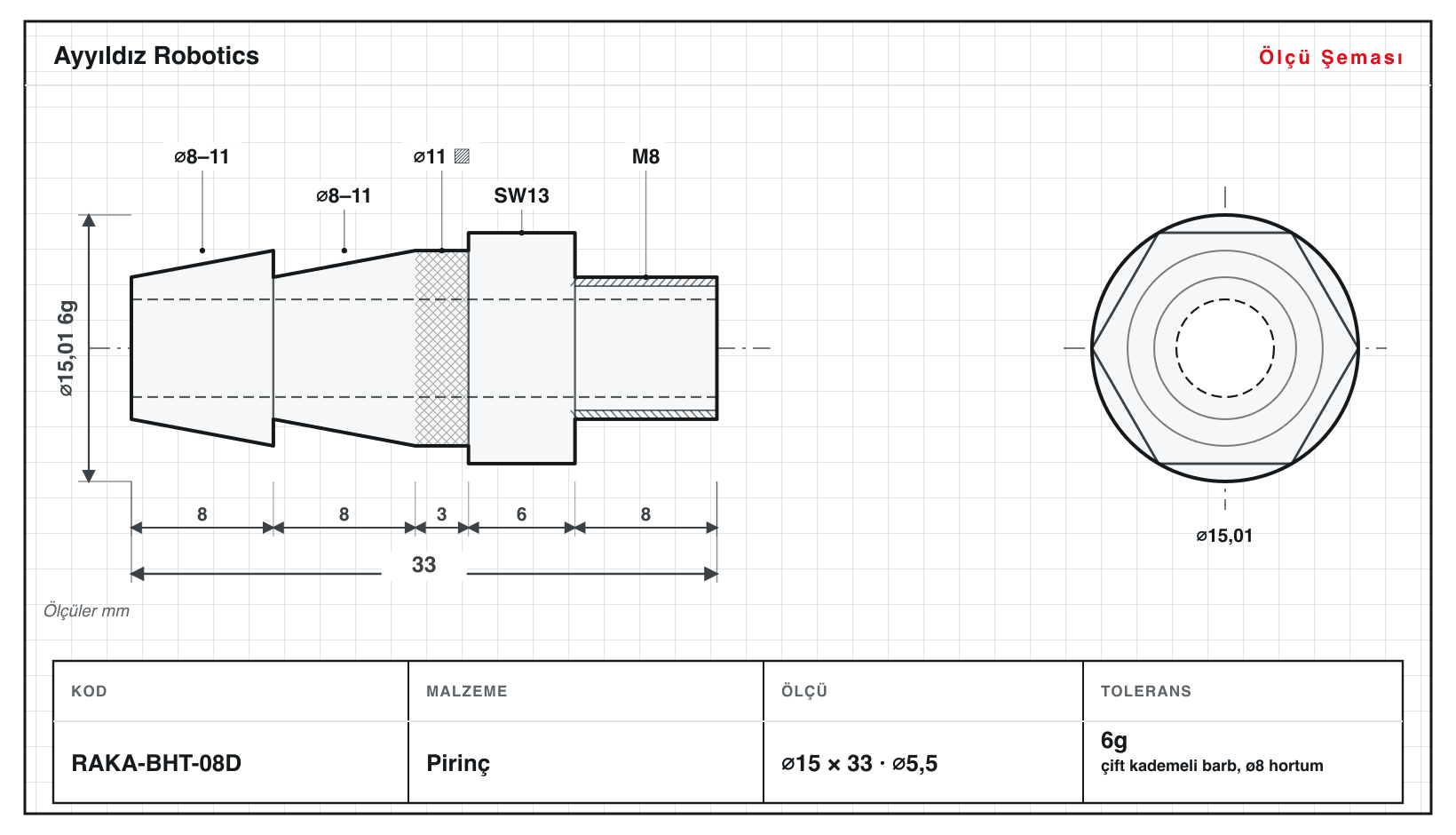

Tırtıllı Hortum Ucu
Tırtıllı konik uçlu, dişli tabanlı pnömatik hortum bağlantı rakoru.
⌀9,2–19,6 · L 24–46 mm
10 çeşit

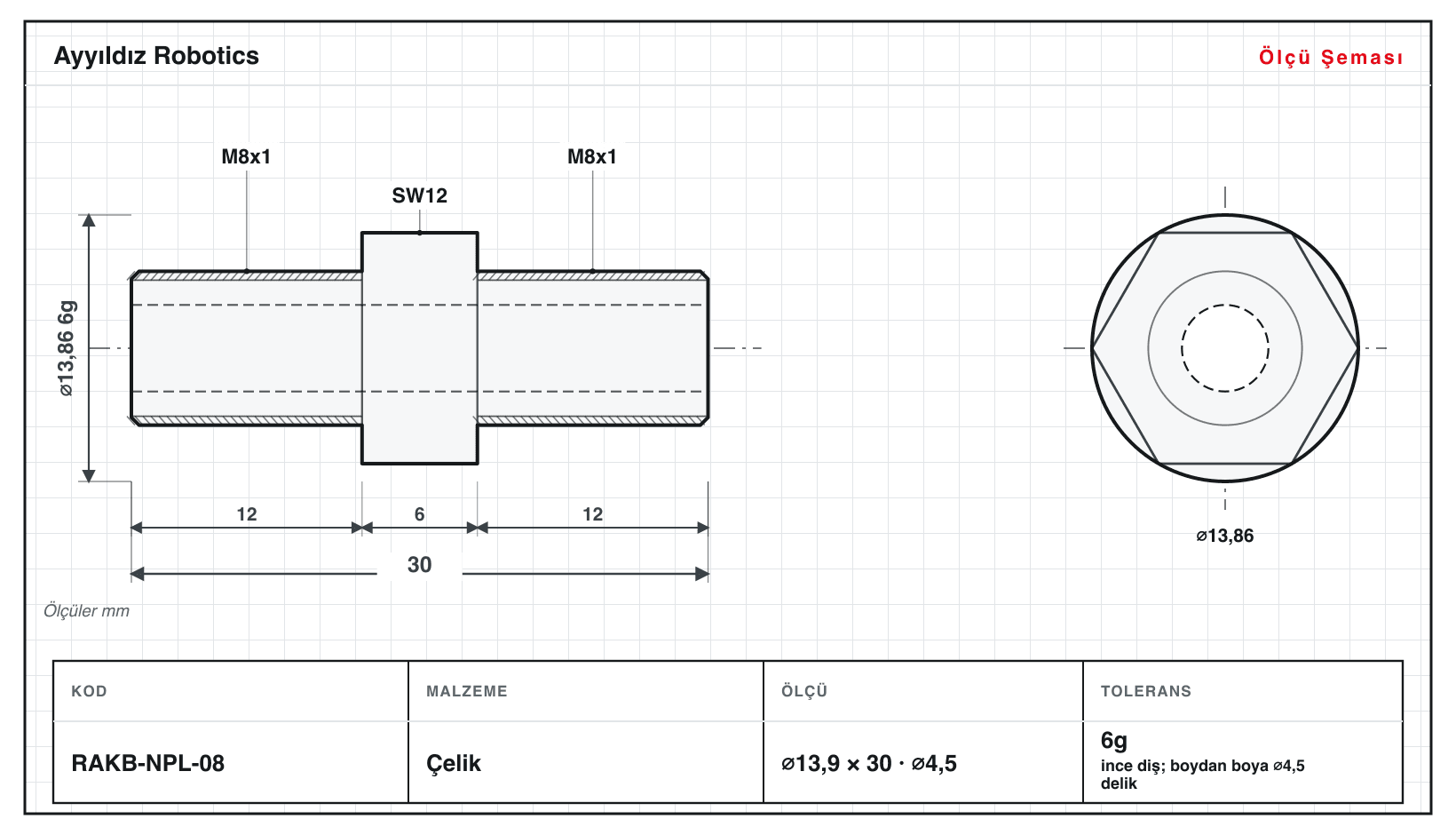

Hidrolik Düz Nipel
Çift uçtan metrik dişli, boydan boya delikli düz hidrolik nipel.
⌀9,2–19,6 · L 21–41 mm
9 çeşit

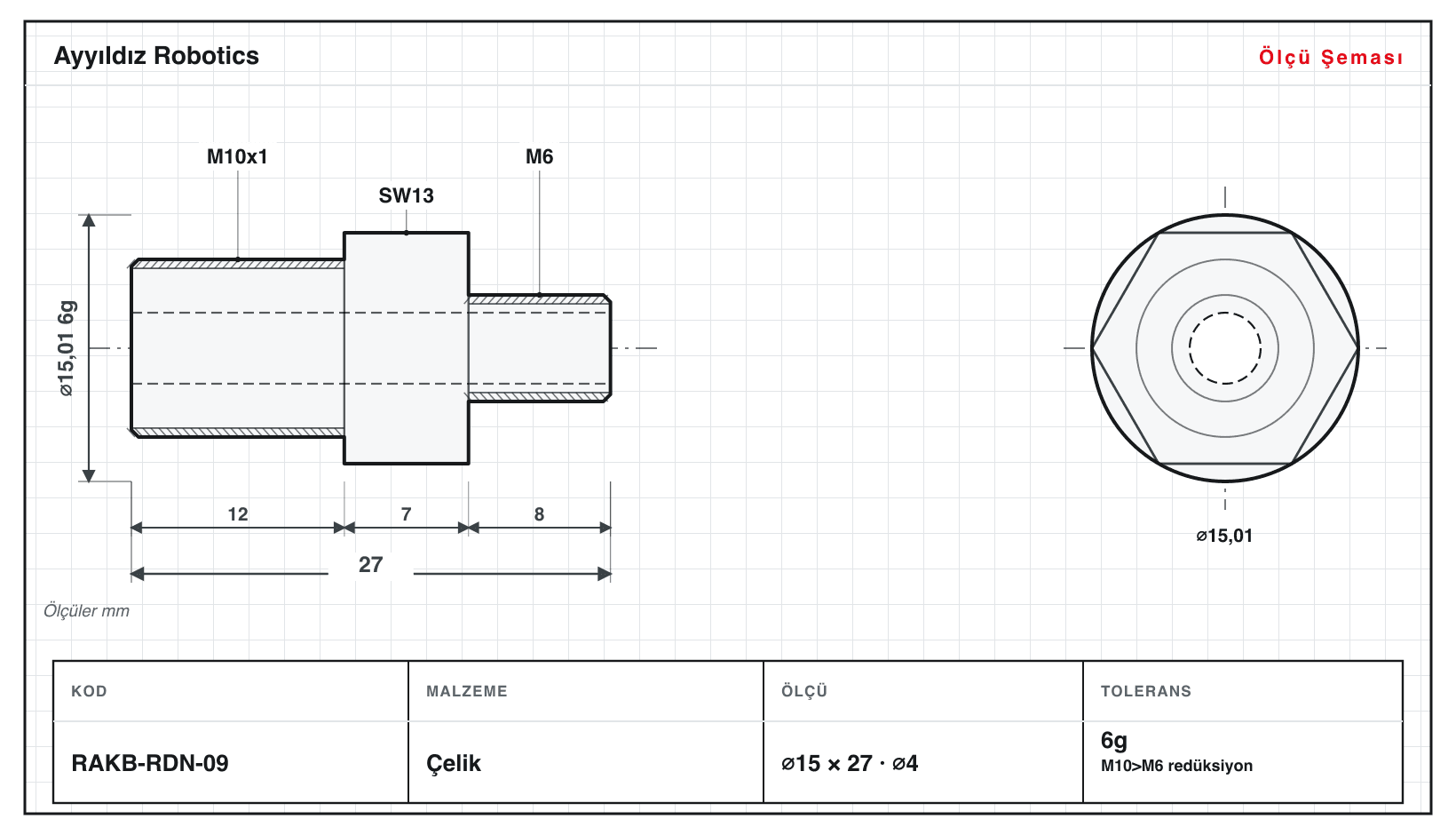

Redüksiyon Nipel
İki farklı metrik dişli, çap küçülten kademeli delikli redüksiyon nipeli.
⌀9,2–19,6 · L 19–34 mm
9 çeşit

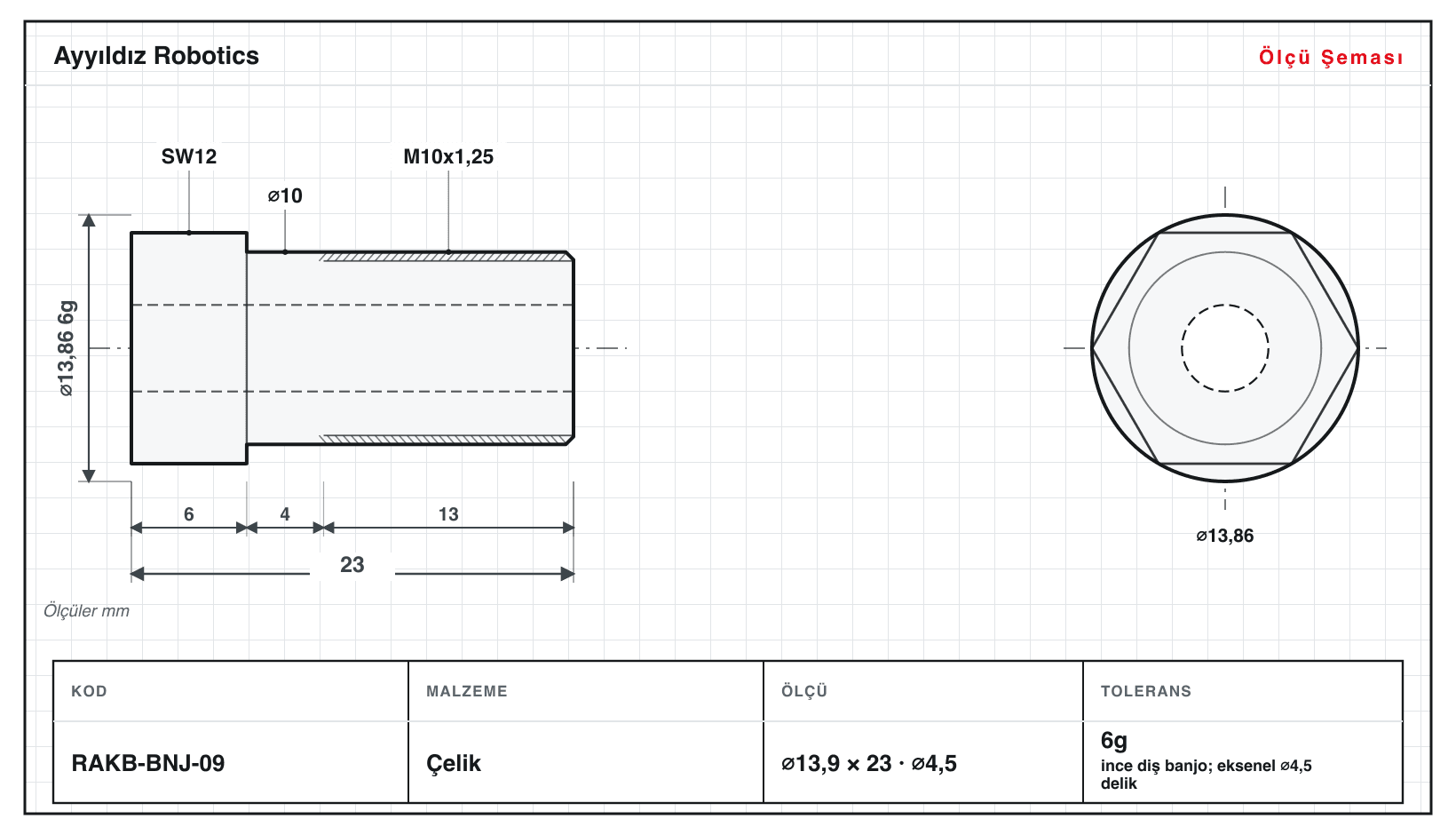

Banjo Cıvatası
Altıgen başlı, eksenel delikli, radyal yağ geçişli içi boş banjo cıvatası.
⌀9,2–19,6 · L 16–33 mm
9 çeşit

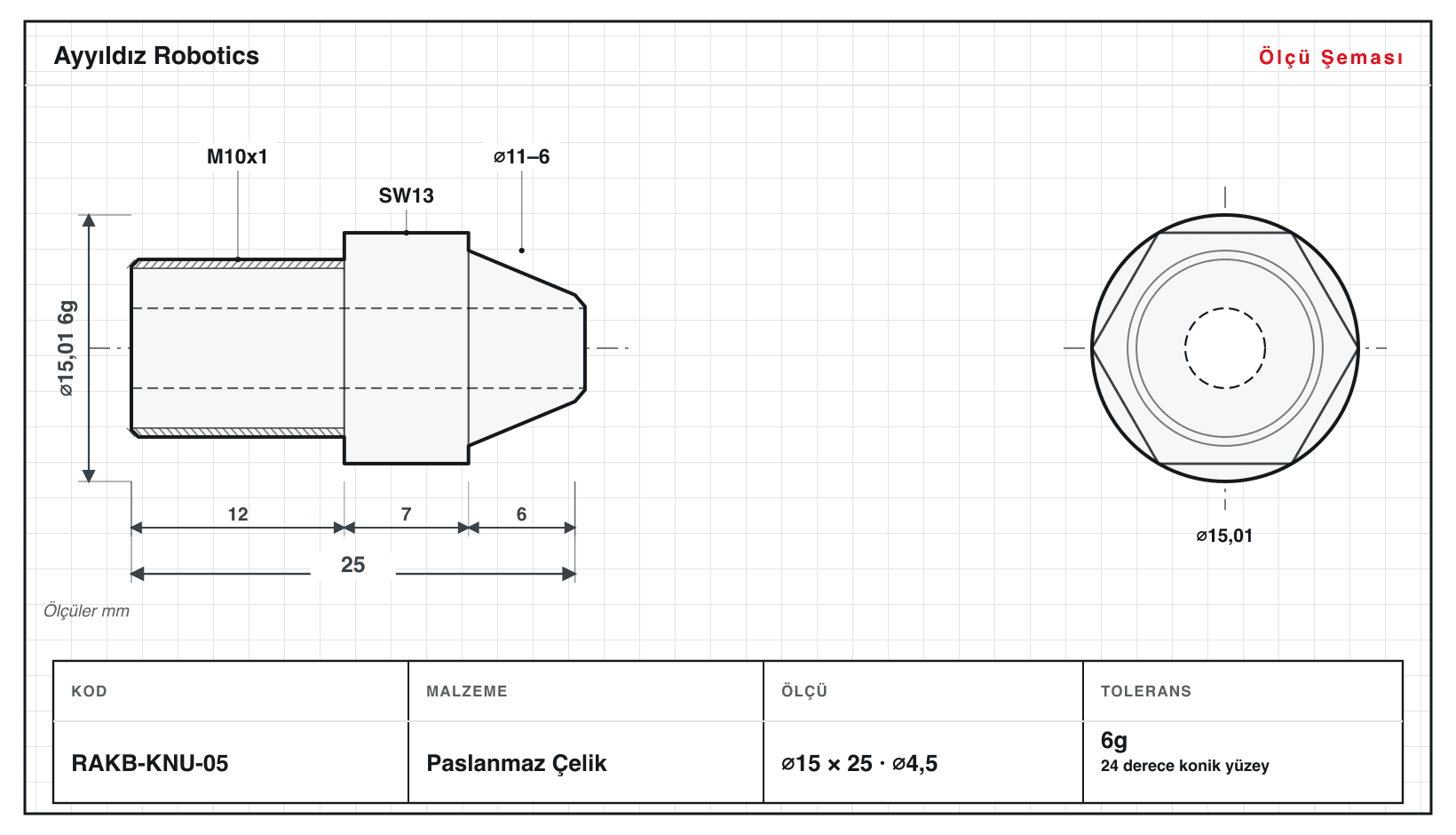

Konik Rakor Ucu
24 derece konik sızdırmazlık yüzeyli, dişli bağlantılı hidrolik rakor ucu.
⌀9,2–19,6 · L 16–33 mm
9 çeşit

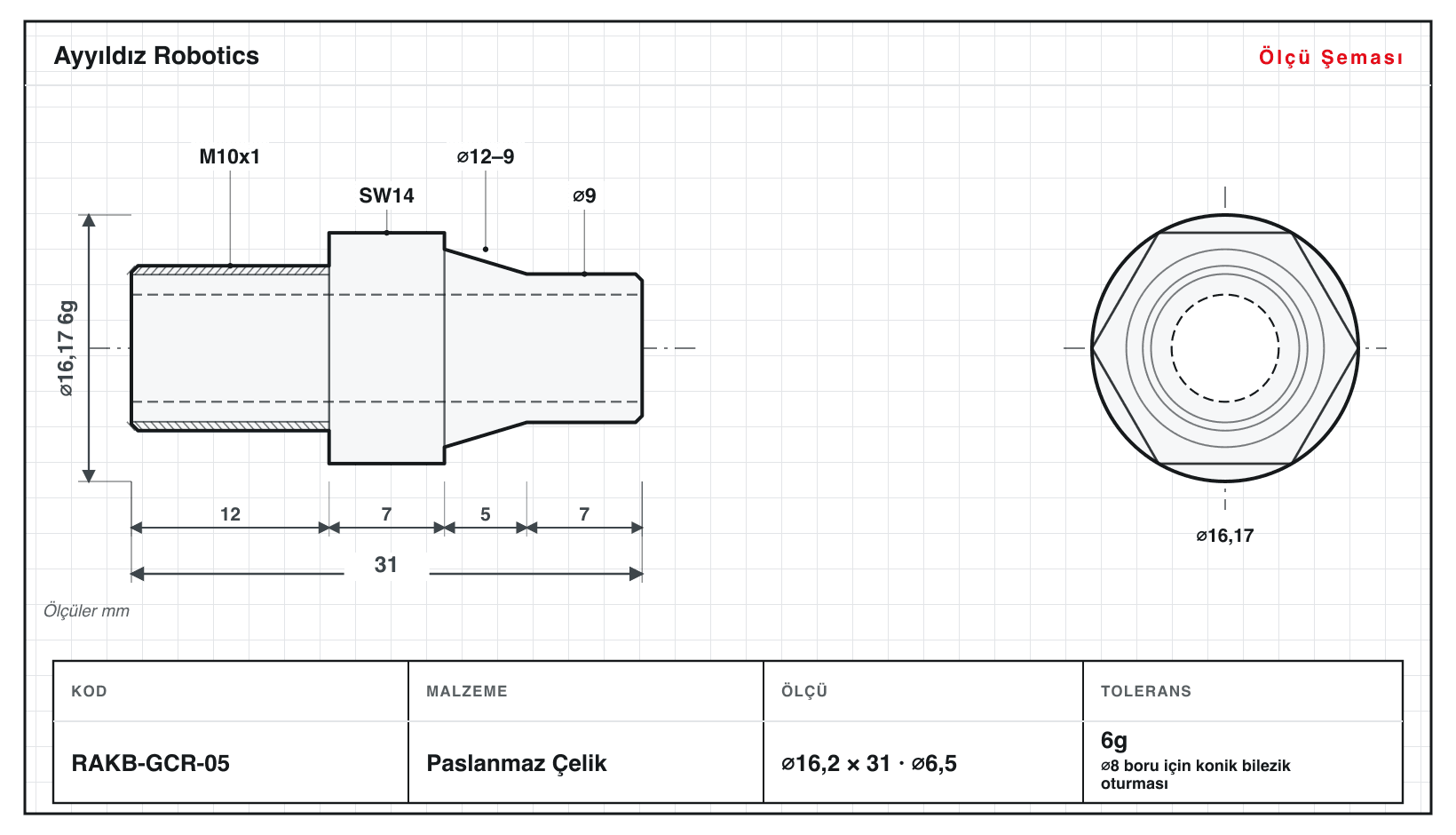

Geçme Rakor (Kompresyon)
Boru geçirmeli, kademeli gövdeli, konik sıkıştırma bilezikli geçme hidrolik rakor.
⌀9,2–19,6 · L 19–39 mm
9 çeşit

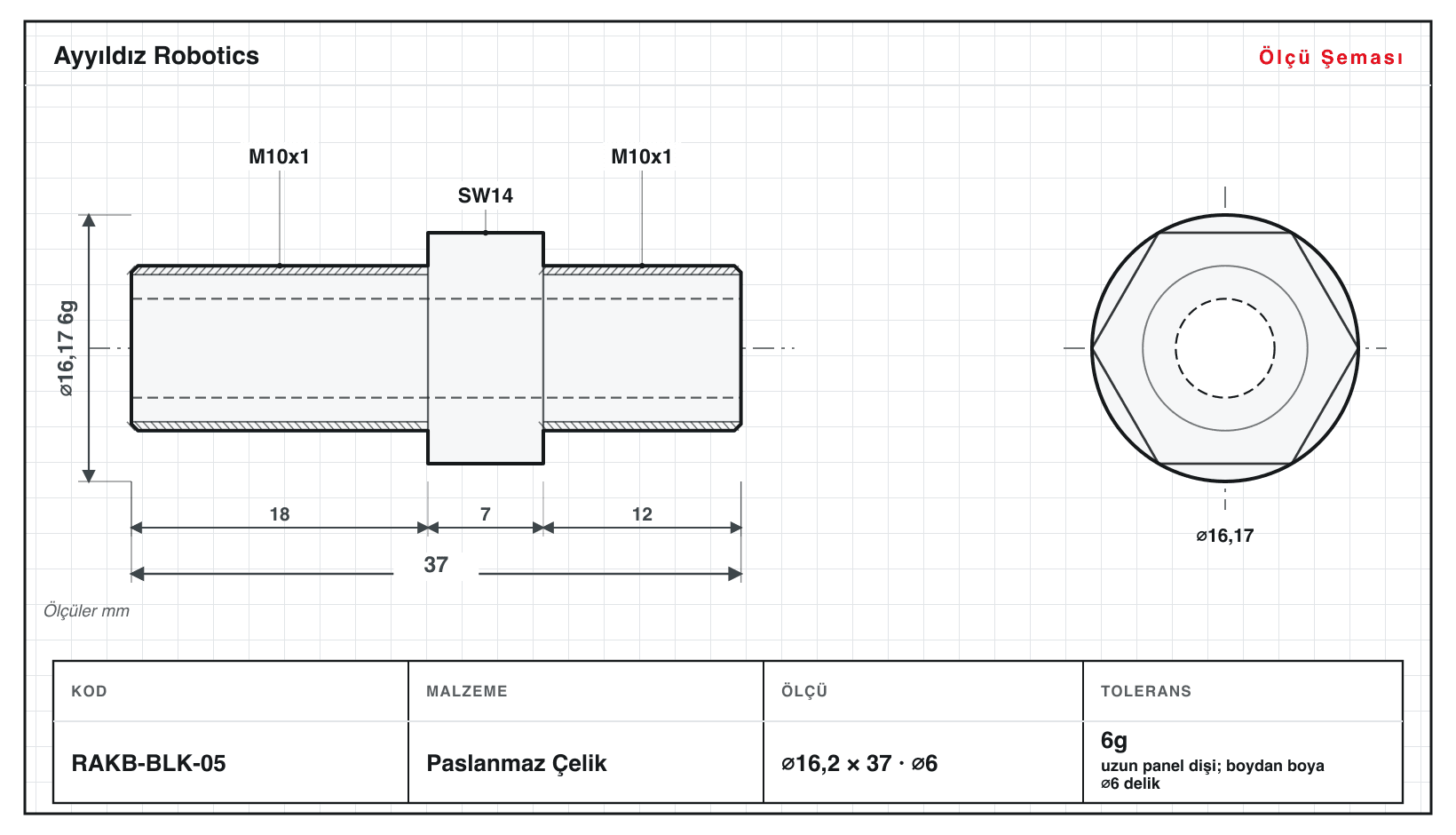

Bulkhead (Panel Geçiş) Nipel
Panel/gövde geçişi için uzun dişli, ortada altıgen contalı, boydan boya delikli nipel.
⌀9,2–19,6 · L 22–49 mm
9 çeşit

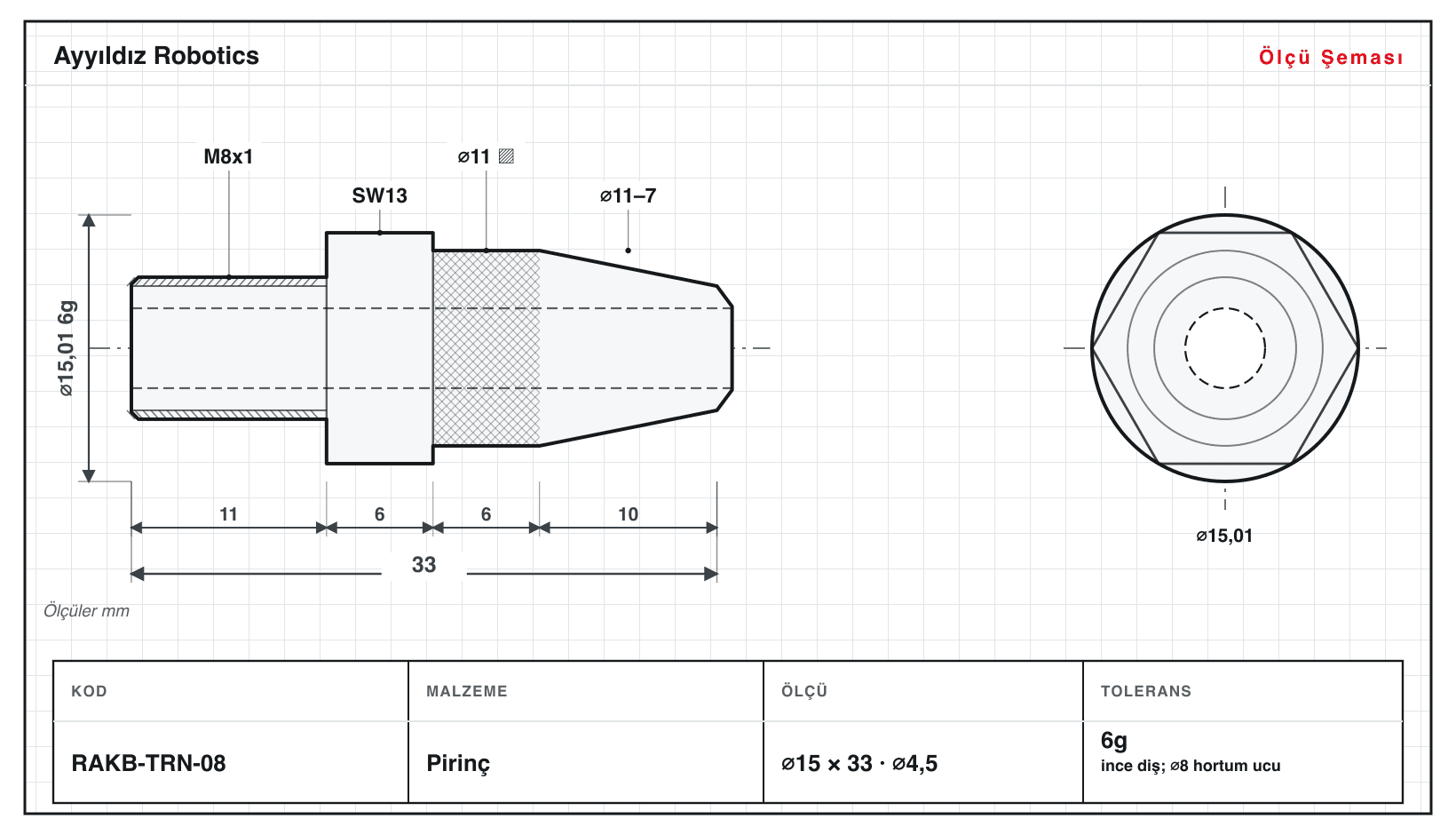

Tırtıllı Basma-Geçme Nipel
Tırtıllı tutma yüzeyli, hortum basma-geçme ucu ve dişli bağlantılı hidrolik nipel.
⌀9,2–19,6 · L 23–46 mm
9 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınRakor ve fittingler; pnömatik, hidrolik ve akışkan hatlarında iki elemanı birbirine sızdırmadan bağlayan bağlantı parçalarıdır. Bu kategoride 14 parça ailesinde toplam 133 çeşit üretiyoruz: push-in rakor gövdesi, hızlı bağlantı erkek ucu, hava rakoru nipeli, kör tapa, düz rakor nipeli, banjo rakor cıvatası, tırtıllı hortum ucu, hidrolik düz nipel, redüksiyon nipel, banjo civatası, konik rakor ucu, geçme (kompresyon) rakor, bulkhead panel geçiş nipeli ve tırtıllı basma-geçme nipel. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işliyoruz; conta yüzeyleri ve dişler için tipik olarak h6/H7 sınıfında çalışıyoruz; kritik çaplarda ±0,01 mm hedeflenir. Tüm parçalar Goodway SW-20 kayar otomatta, ⌀7–19.6 mm çap aralığında (tezgah tavanı ⌀20 mm) tek operasyonda tornalanır; dişler, altıgen anahtar ağzı, tırtıl ve konik yüzeyler dahil karmaşık geometriler tamamlanmış olarak çıkar. Katalogdaki 133 çeşidin yanı sıra teknik resminize göre özel ölçü de üretiriz. Süreç basittir: teknik resim veya numuneyi iletin, malzeme ve adede göre teklif alın.
Bu kategoriyi diş belirliyor: 133 varyantın 133 tanesinde (%100) diş var. İşlem karması tam olarak 133× diş çekme, 131× altıgen ağız frezeleme, 113× eksenel delik, 51× konik tornalama, 19× tırtıl — hepsi 10–49 mm boyundaki parçalarda, tek bağlamada tamamlanıyor.
Buradaki her şey tek tolerans sınıfında işleniyor (6g) ve varyantların %100'i bir DIN veya ISO standardına karşılık geliyor. Kategorideki en yüksek boy/çap oranı RAKA-QCP-06L'de: L/D 2,9 — bu kategori kısa ve rijit gövdelerden oluşuyor, belirleyici olan sehim değil çap toleransı.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar Goodway SW-20 kayar otomat (Swiss lathe) tezgahında CNC tornalanır. Çubuk malzeme sürekli beslenir; diş, altıgen anahtar ağzı, tırtıl, konik yüzey ve boydan boya delik tek bağlamada işlenir. Bu yöntem tekrarlanabilir tolerans ve seri üretimde tutarlı yüzey kalitesi sağlar.
Çelik, paslanmaz çelik, pirinç ve alüminyum işliyoruz. Pnömatik ve dekoratif bağlantılarda pirinç, korozyon direnci gereken uygulamalarda paslanmaz çelik, yüksek basınçlı hidrolik hatlarda çelik, hafiflik istenen yerlerde alüminyum tercih edilir. Malzemeyi uygulama basıncı ve ortamına göre birlikte seçebiliriz.
Sızdırmazlık yüzeyleri ve geçme çaplarda tipik olarak h6/H7 sınıfında çalışıyoruz; kritik çaplarda ±0,01 mm hedeflenir. Metrik dişler istenen sınıfta (örn. 6g/6H) açılır. Kritik ölçüler için tolerans sınıfını teknik resminizdeki değerlere göre belirleriz.
Evet. Katalogdaki 133 çeşit hazır referanstır; bunların dışında ⌀7–19.6 mm aralığında teknik resminize veya numunenize göre özel diş, konik, bulkhead ve redüksiyon geometrilerini üretiriz. Standart karşılığı olmayan bağlantılar için çizim hazırlanmasına da yardımcı oluruz.
Fiyatlandırma teklif usulüdür; sitede sabit rakam yayınlamıyoruz çünkü birim maliyet malzeme, geometri ve adede göre değişir. Teknik resim veya numunenizi ilettiğinizde malzeme ve adete göre teklif çıkarırız. 2009'dan bu yana Düzce'den üretim yapıyor, yurt içi ve ihracat siparişlerini karşılıyoruz.
