Mikro Şaft
Çapı 6 mm altı, hassas yataklama için düz mikro tornalama şaftı.

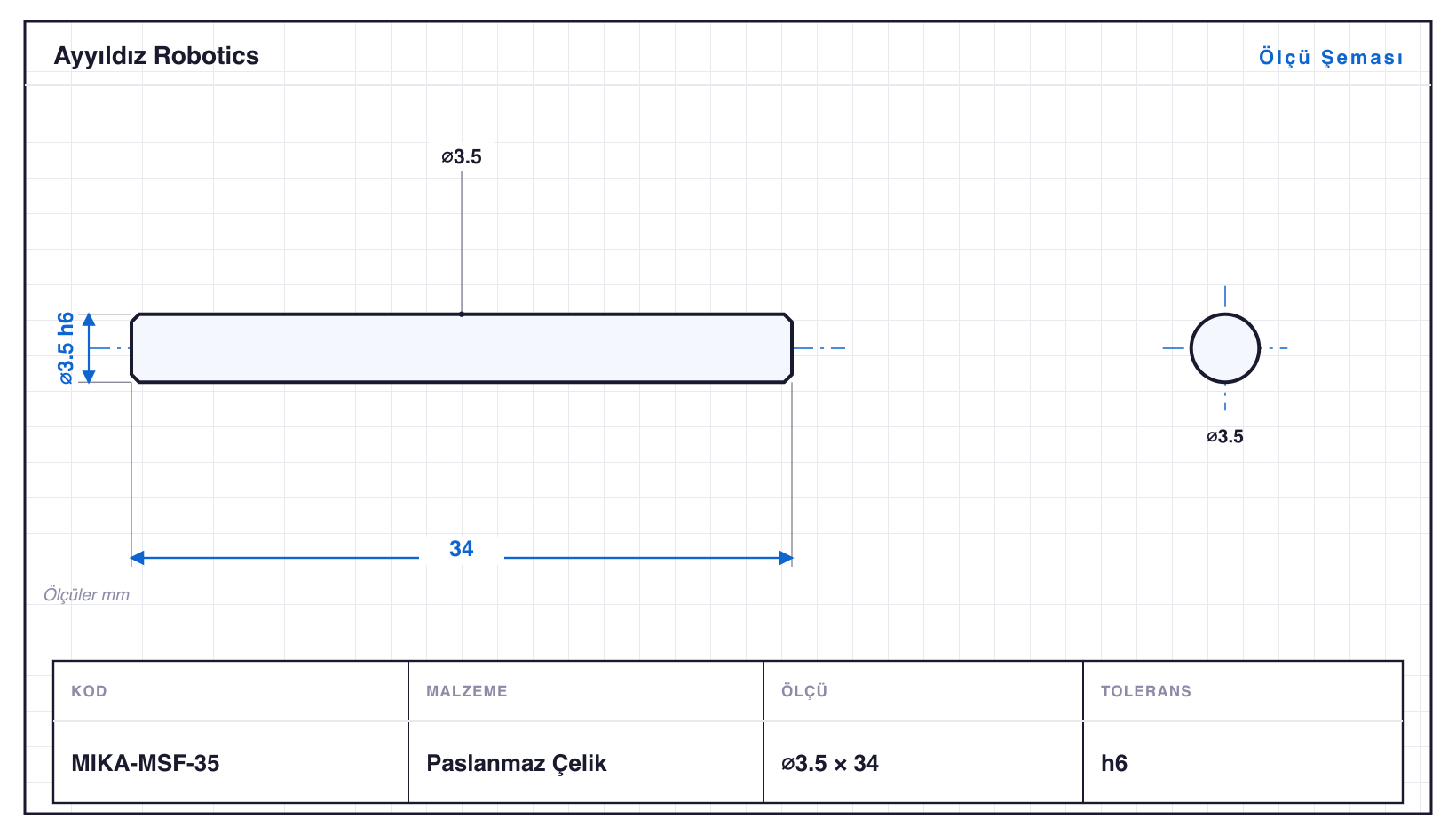

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| MIKA-MSF-10 | 1 | 12 | h5 | — |
| MIKA-MSF-15 | 1,5 | 16 | h5 | — |
| MIKA-MSF-20 | 2 | 20 | h5 | — |
| MIKA-MSF-25 | 2,5 | 24 | h6 | — |
| MIKA-MSF-30 | 3 | 30 | h6 | — |
| MIKA-MSF-35 | 3,5 | 34 | h6 · ⌀3,5: 0/−0,008 | — |
| MIKA-MSF-40 | 4 | 40 | h6 · ⌀4: 0/−0,008 | — |
| MIKA-MSF-45 | 4,5 | 45 | h6 · ⌀4,5: 0/−0,008 | — |
| MIKA-MSF-50 | 5 | 50 | h6 · ⌀5: 0/−0,008 | — |
| MIKA-MSF-60 | 6 | 60 | h6 · ⌀6: 0/−0,008 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mikro Şaft, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Mikro & Saat Parçaları ailesidir — çaplar ⌀1–6 mm, boylar 12–60 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀6 mm çubuktan çıkıyor; ailenin en uzun varyantı MIKA-MSF-60, 60 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MIKA-MSF-10: ⌀1 mm çapta 12 mm boy, yani boy/çap oranı 12,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h5, h6 tolerans sınıflarında işlenir; en küçüğü MIKA-MSF-10 (⌀1 mm), en büyüğü MIKA-MSF-60 (⌀6 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
