Bağlantı Elemanları İmalatı — İmbus, Setuskur, Saplama ve Özel Civata
DIN 912 imbus, DIN 7991 havşa, DIN 913-915 setuskur, saplama ve özel civata: 16 aile, 171 çeşit. ⌀1–20 mm CNC kayar otomatta üretim, teklif alın.
Parça Aileleri
İmbus Cıvata DIN 912
Silindir başlı iç altıgen imbus cıvata, yüksek dayanımlı bağlantılar için.
⌀4,5–18 · L 14–65 mm
11 çeşit

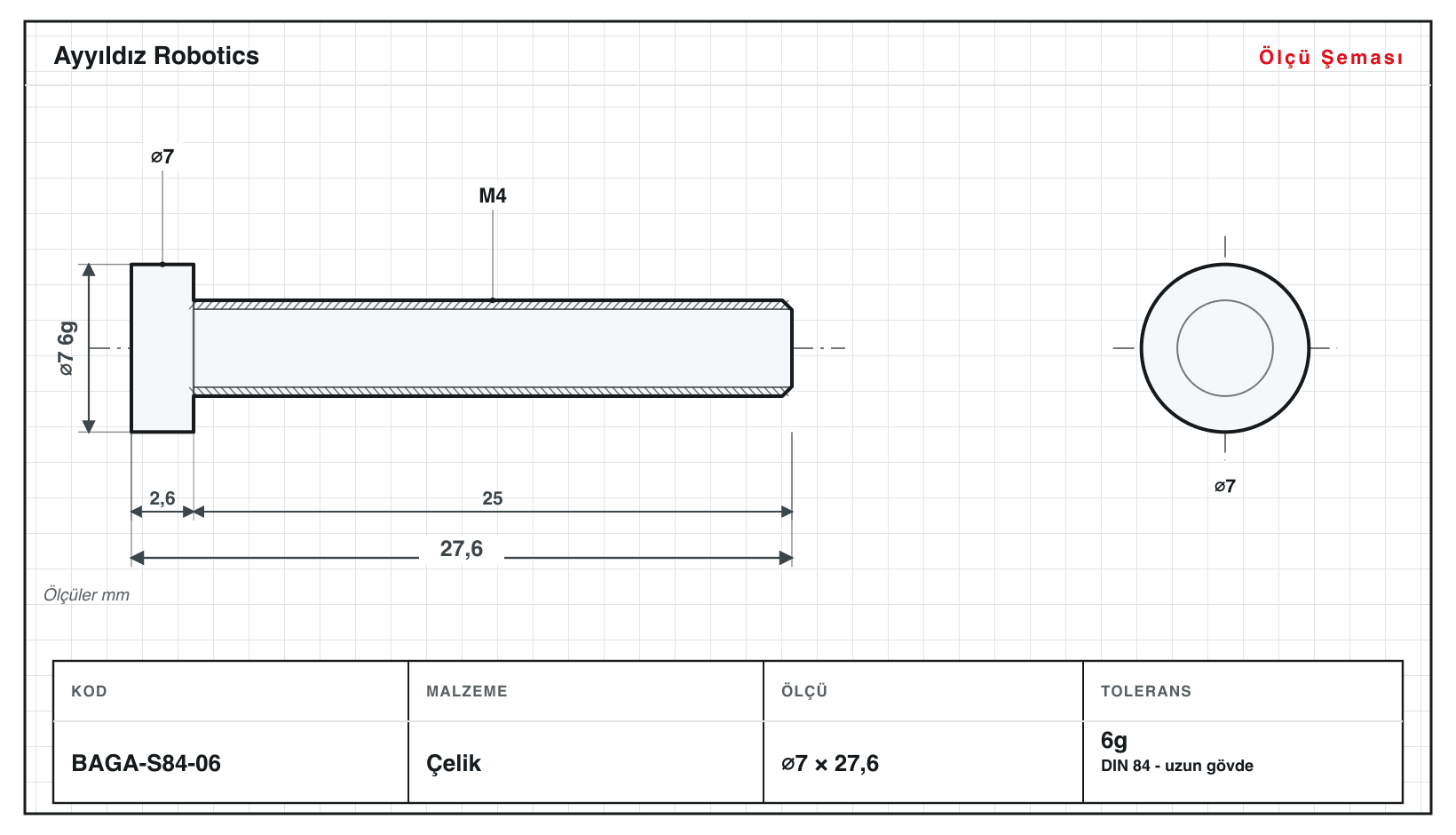

Silindir Başlı Vida DIN 84
Düz kertikli silindir başlı vida, hassas montaj uygulamaları için.
⌀3,8–13 · L 10–43,9 mm
11 çeşit

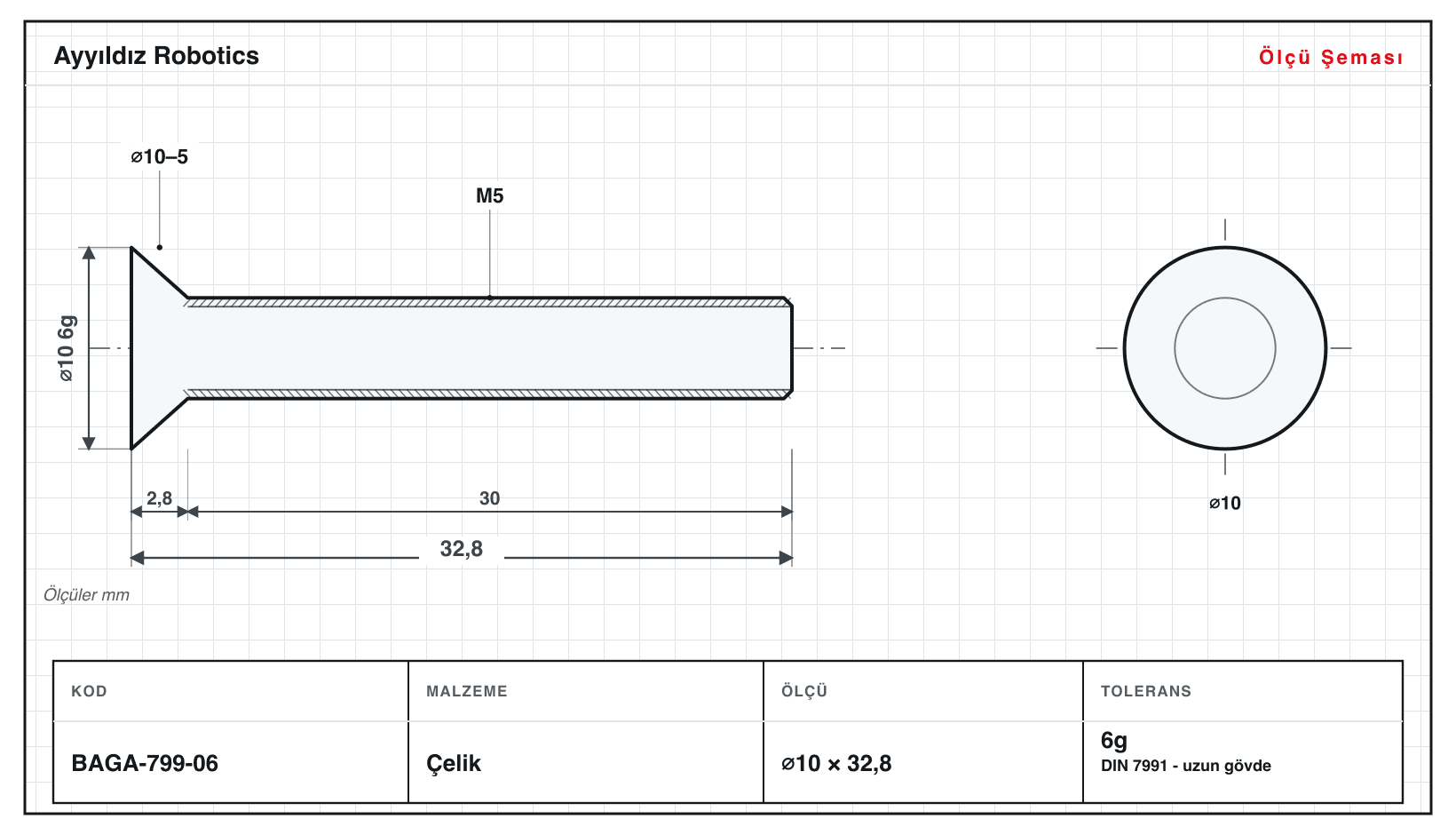

Havşa Vida DIN 7991
İç altıgen havşa başlı vida, gömme montaj için 90 derece konik baş.
⌀5,5–20 · L 13,7–49,4 mm
11 çeşit

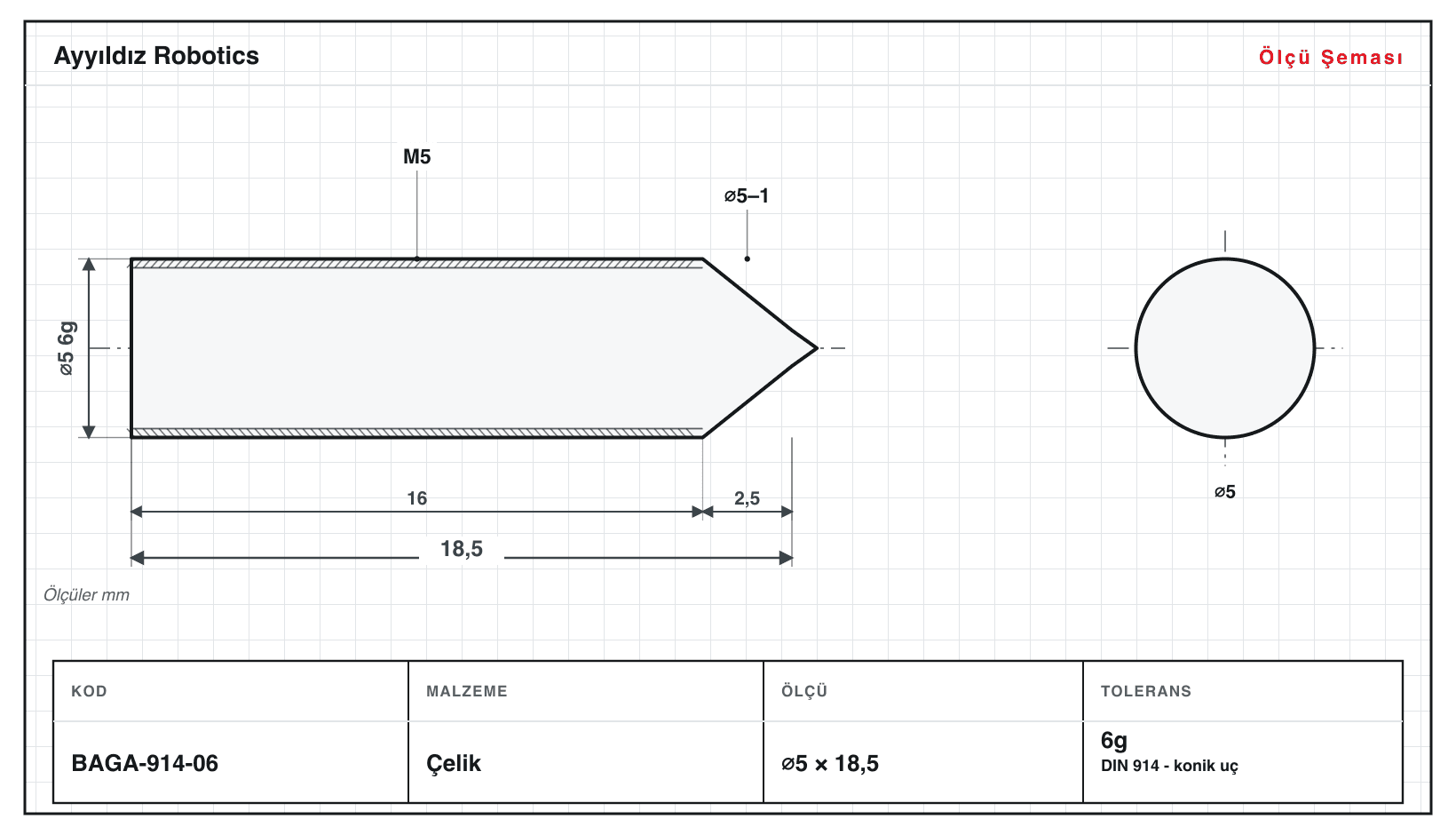

Setuskur Konik Uç DIN 914
İç altıgenli konik uçlu setuskur, mil sabitleme için delik açar.
⌀3–10 · L 7,5–29 mm
11 çeşit

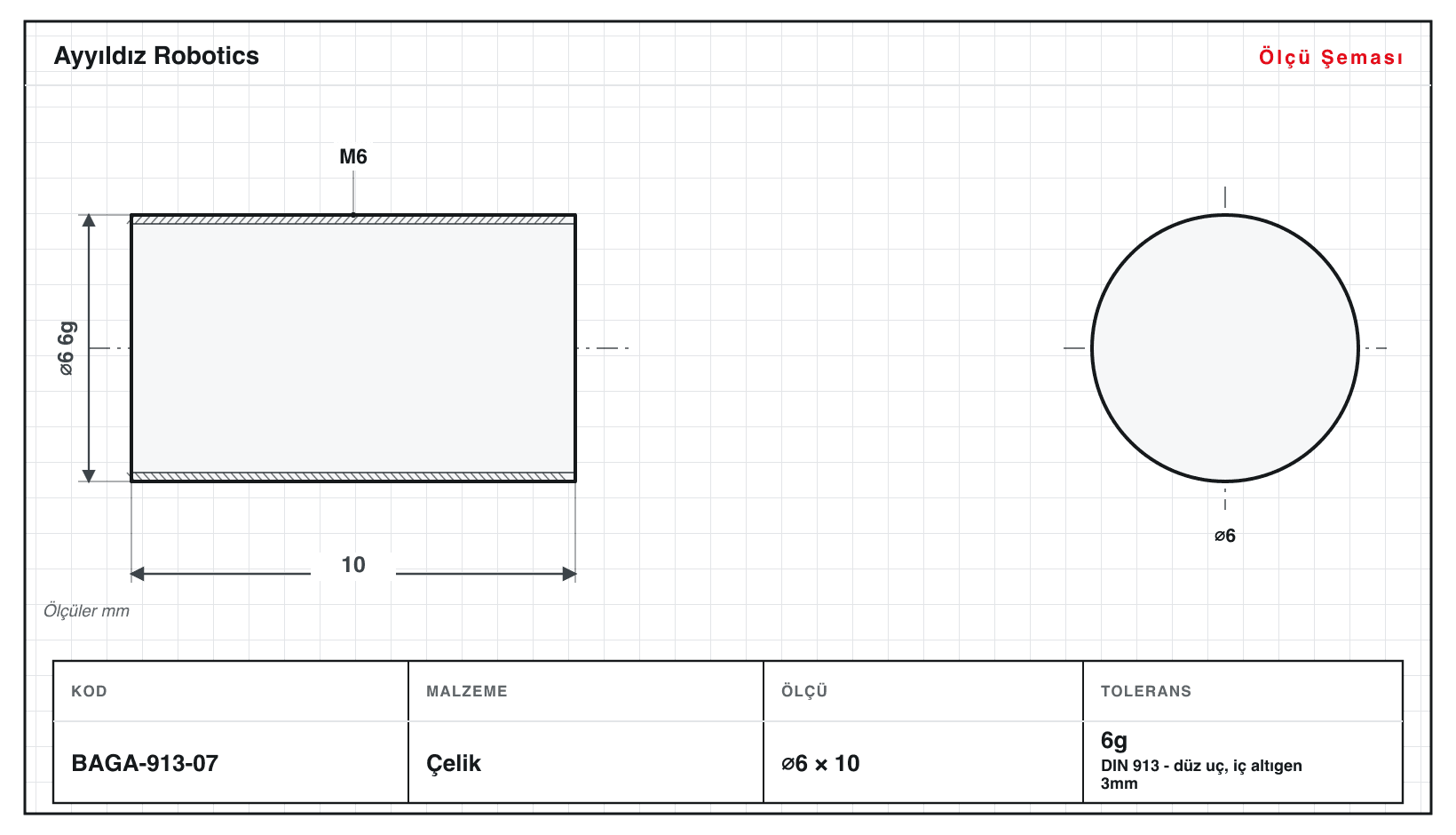

Setuskur Düz Uç DIN 913
İç altıgenli düz uçlu setuskur, yüzeye hasar vermeden sabitleme için.
⌀3–12 · L 6–30 mm
12 çeşit

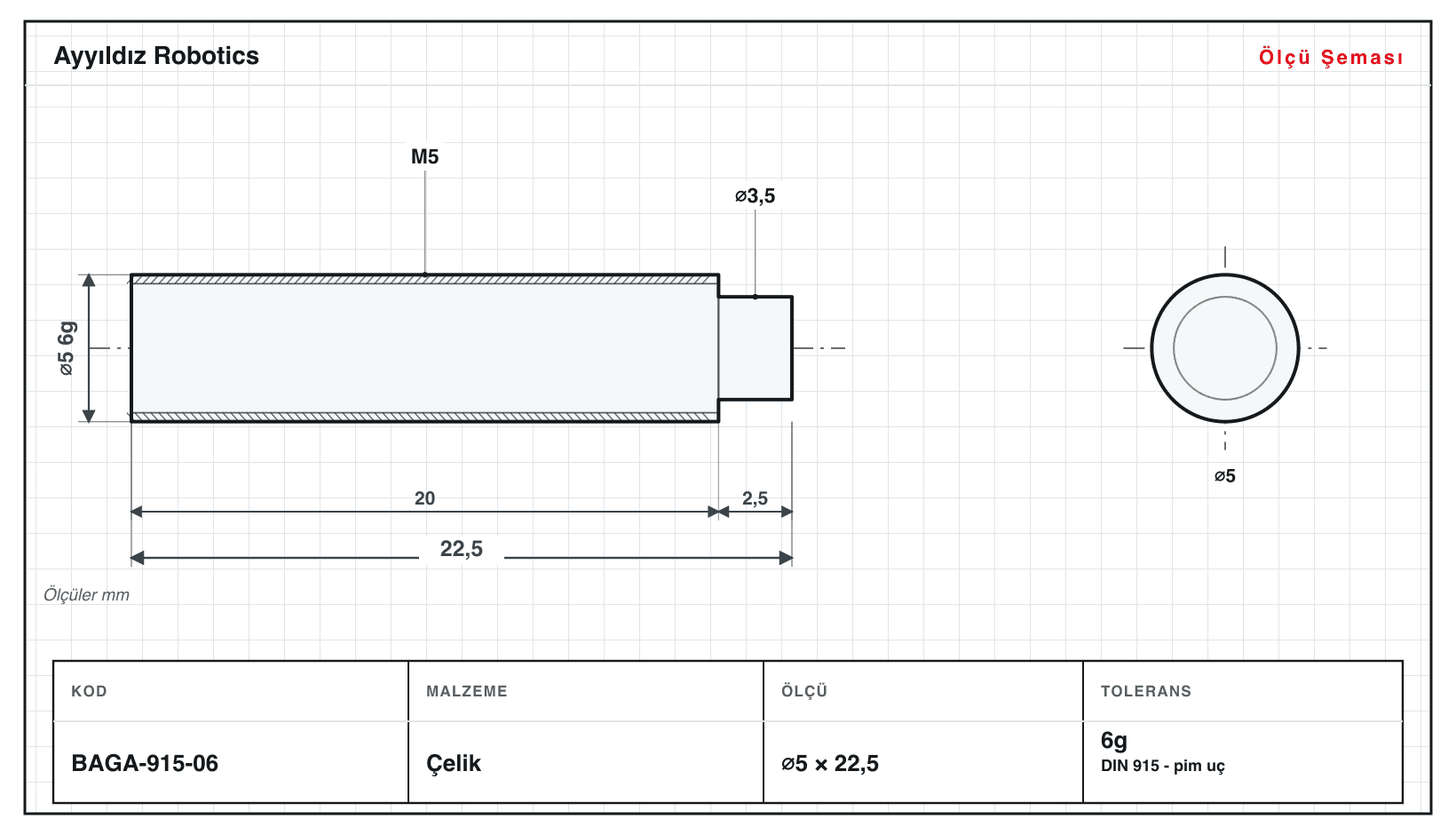

Setuskur Bilyalı Uç DIN 915
İç altıgenli pimli uçlu setuskur, karşı delikte konumlama için.
⌀3–10 · L 9,5–34 mm
11 çeşit
Saplama DIN 939
İki ucu dişli, ortası düz gövdeli saplama; kalıcı ve söküleme bağlantılar için.
⌀4–12 · L 30–94 mm
11 çeşit

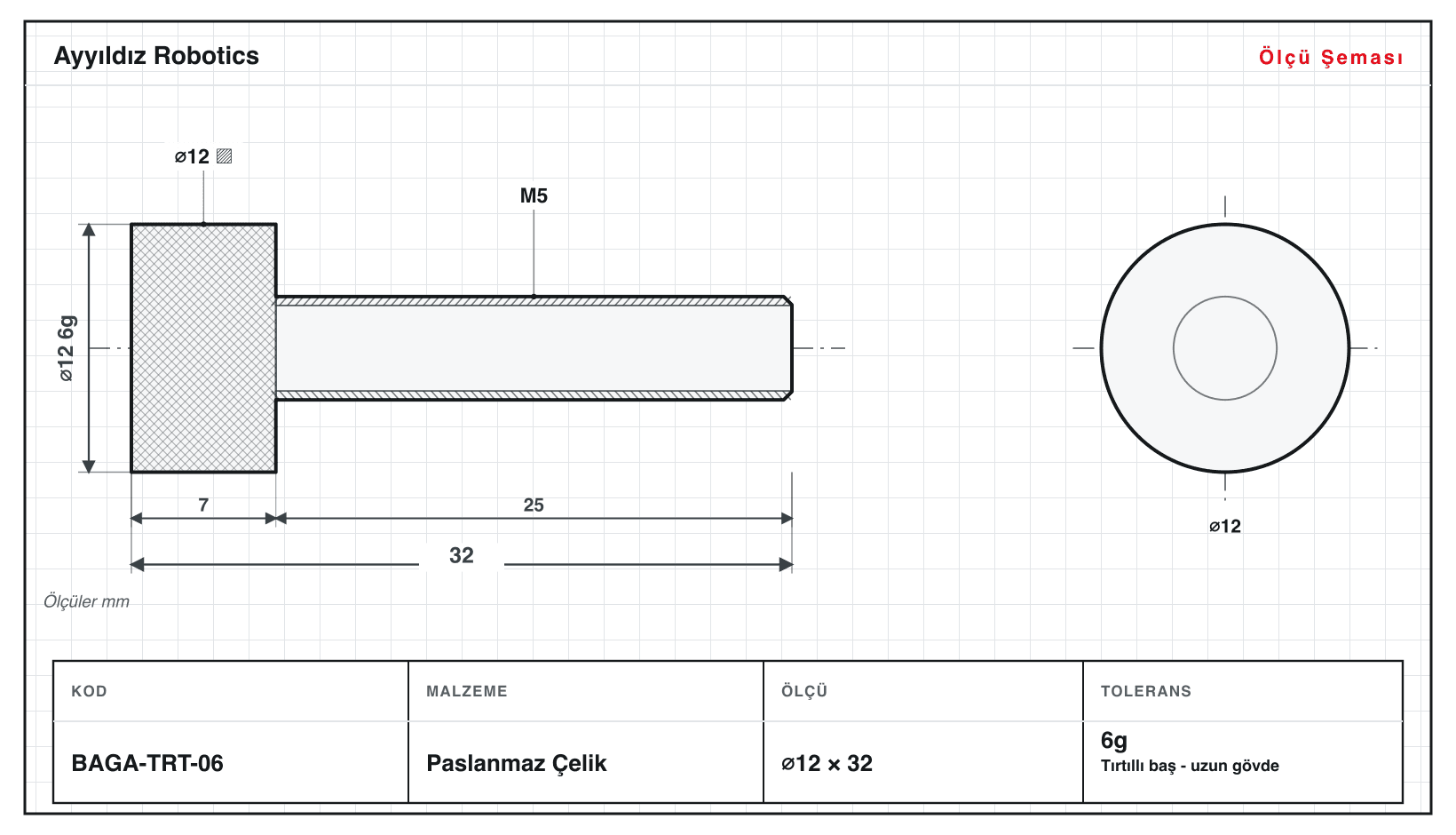

Tırtıllı Başlı Baskı Vidası
Elle sıkılan tırtıllı silindir başlı vida, alet gerektirmeyen ayarlar için.
⌀8–18 · L 15–48 mm
11 çeşit

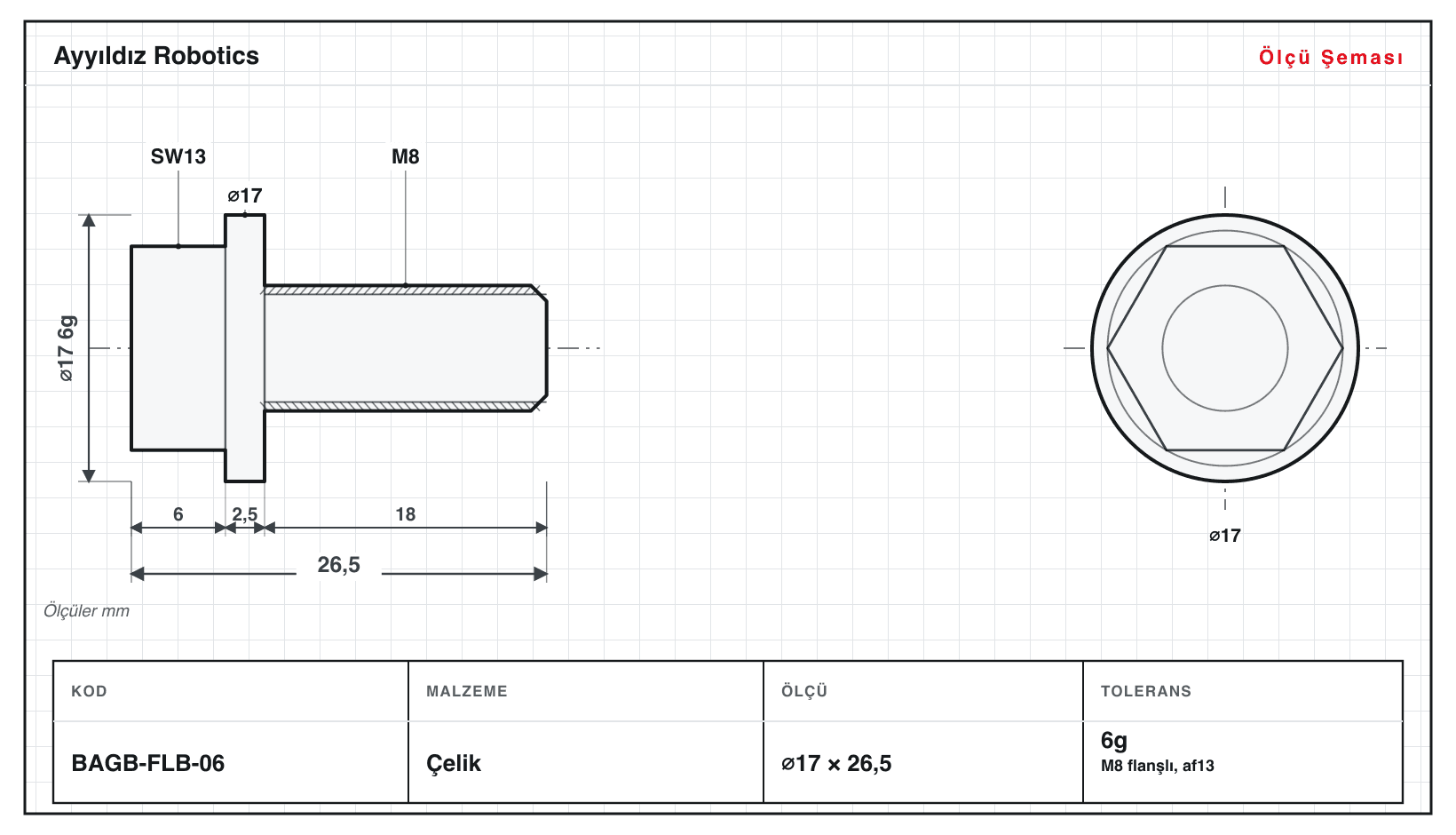

Pullu (Flanşlı) Cıvata
Baş altında entegre geniş pul (flanş) bulunan, yük dağıtan altıgen başlı bağlantı cıvatası.
⌀12–20 · L 17,5–40 mm
10 çeşit

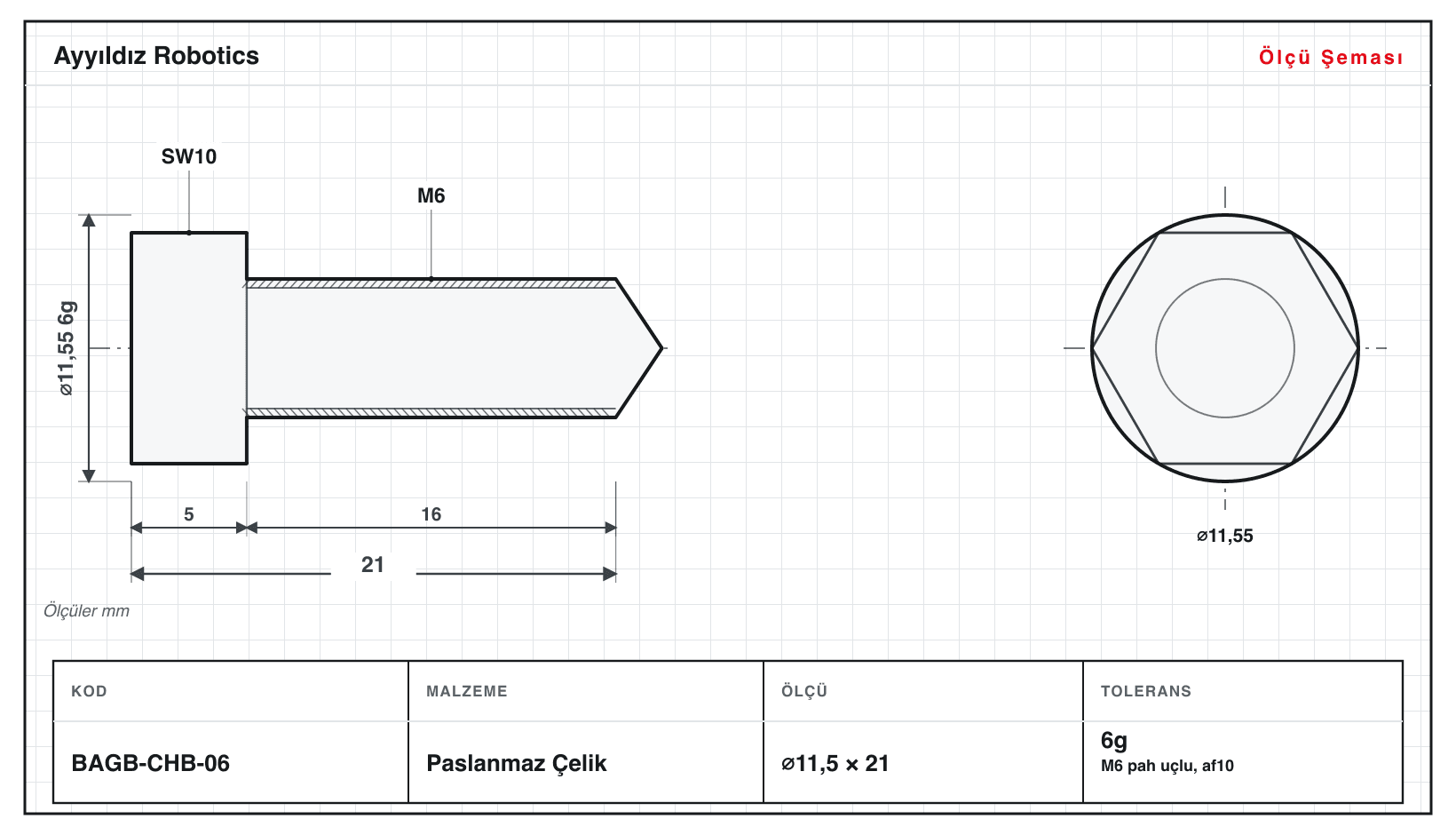

Pah Uçlu Cıvata
Dişli ucu koni pahlı, kılavuz kolaylığı için tasarlanmış altıgen başlı hassas cıvata.
⌀6,4–19,6 · L 13–47 mm
11 çeşit

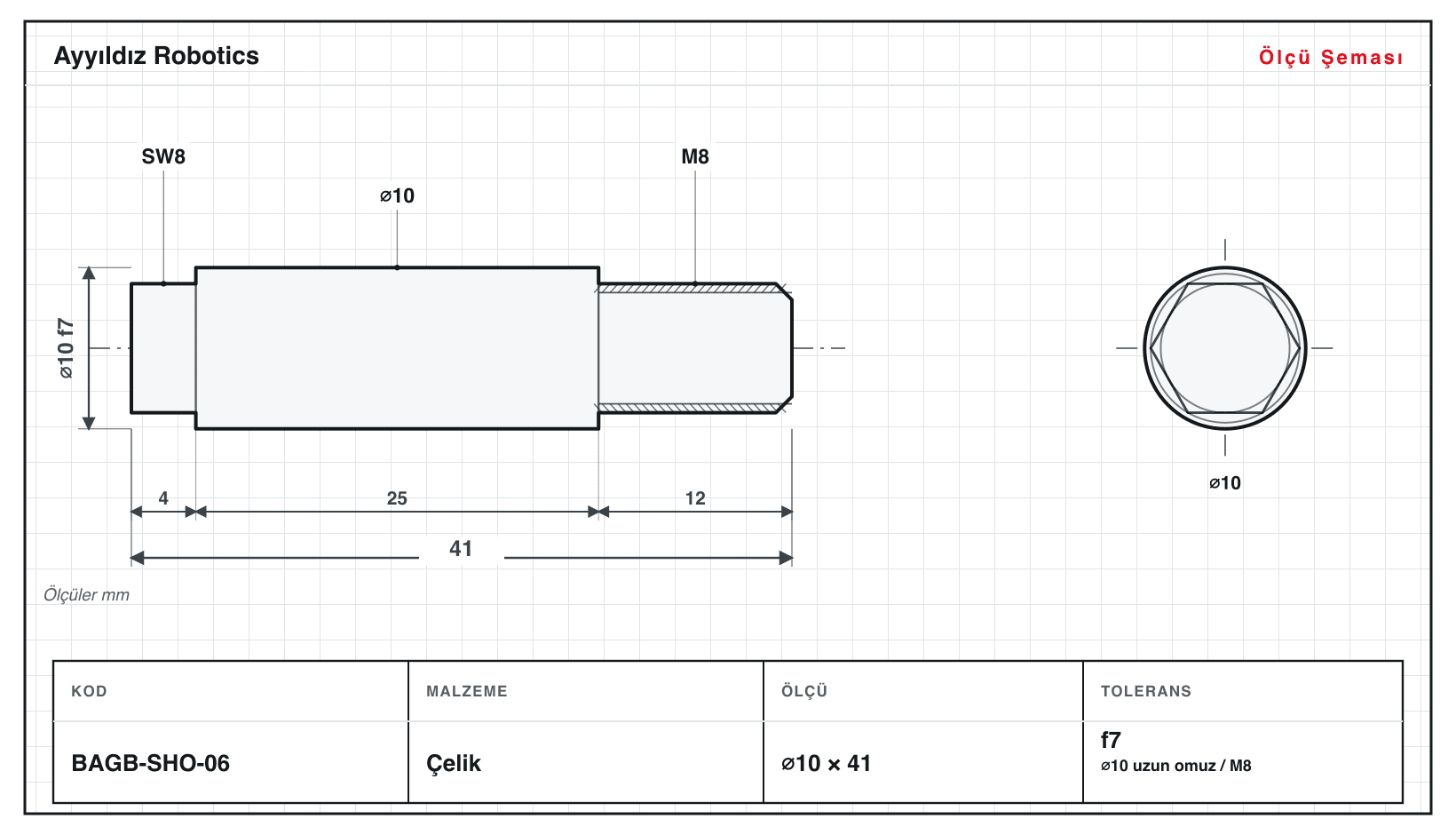

Omuzlu Cıvata
Hassas taşlanmış silindirik omuz ve daha küçük dişli uçtan oluşan, döner mafsal pimi görevi gören cıvata.
⌀6,4–16 · L 21–62 mm
10 çeşit
Çift Dişli Saplama
Her iki ucunda diş, ortasında düz gövde bulunan; bir ucu gövdeye vidalanan çift dişli saplama.
⌀4–10 · L 28–100 mm
10 çeşit

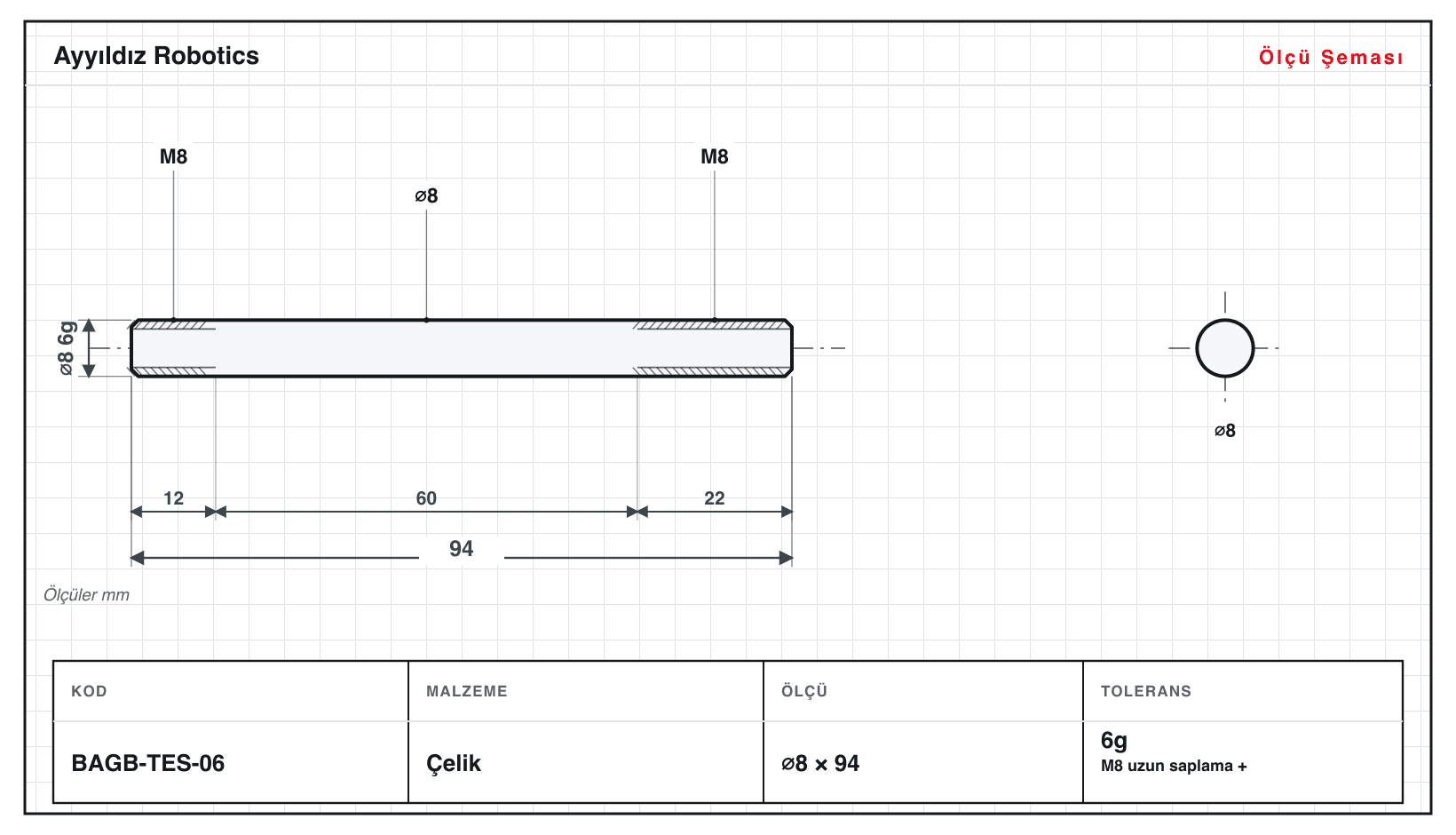

Uzun Saplama
Bir ucu kısa gövde diş, diğer ucu uzun somun dişi olan; blok bağlantısı için uzun saplama.
⌀5–12 · L 43–138 mm
10 çeşit

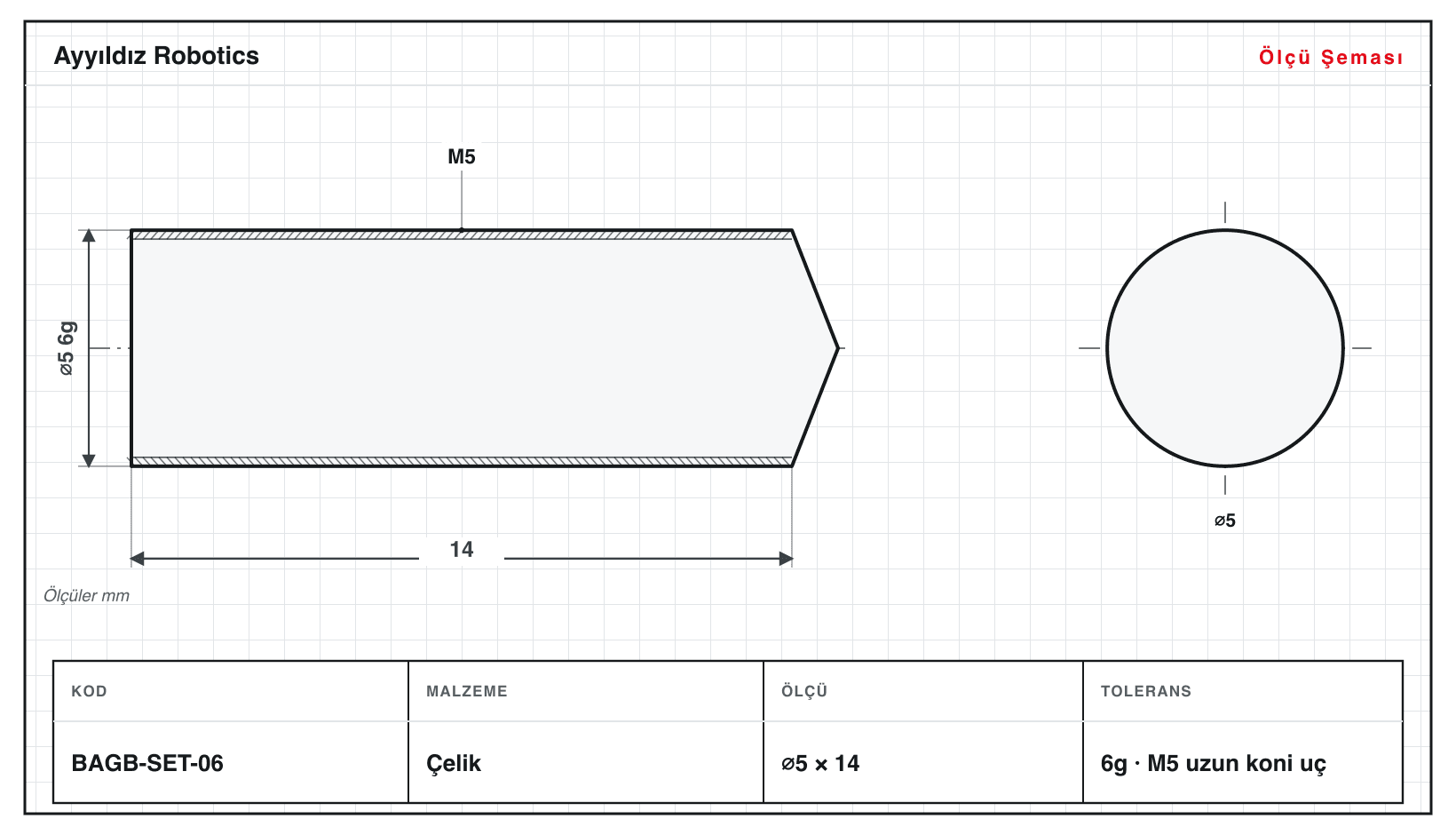

Ayar (Set) Vidası
Başsız, boydan boya dişli; iç altıgen tahrikli, koni uçla mili sabitleyen ayar vidası.
⌀3–10 · L 6–20 mm
11 çeşit

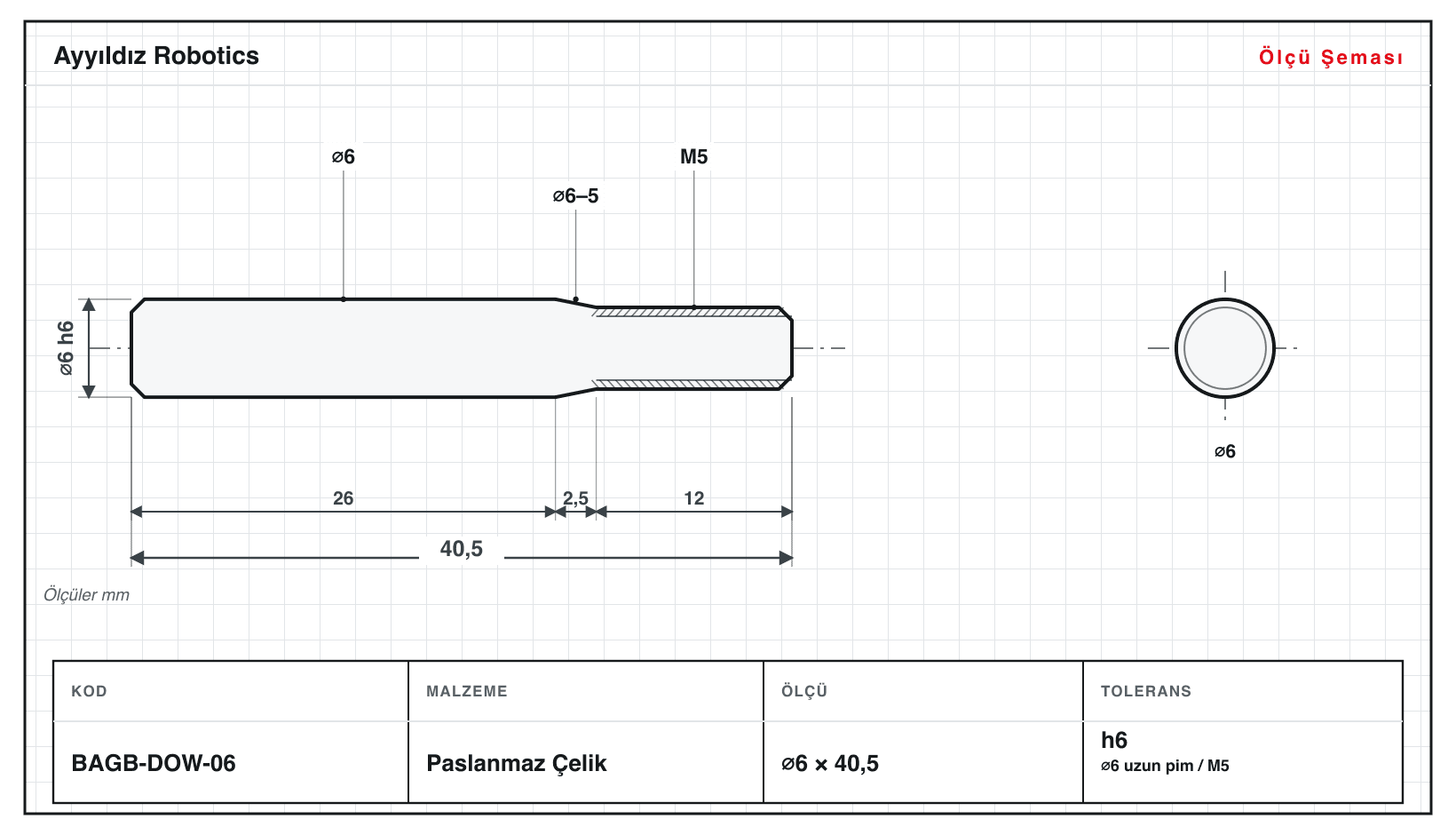

Mesnet (Dübel) Vidası
Bir ucu hassas silindirik pim, diğer ucu diş olan; hizalama ve mesnetleme için kademeli vida.
⌀4–10 · L 20–57 mm
10 çeşit

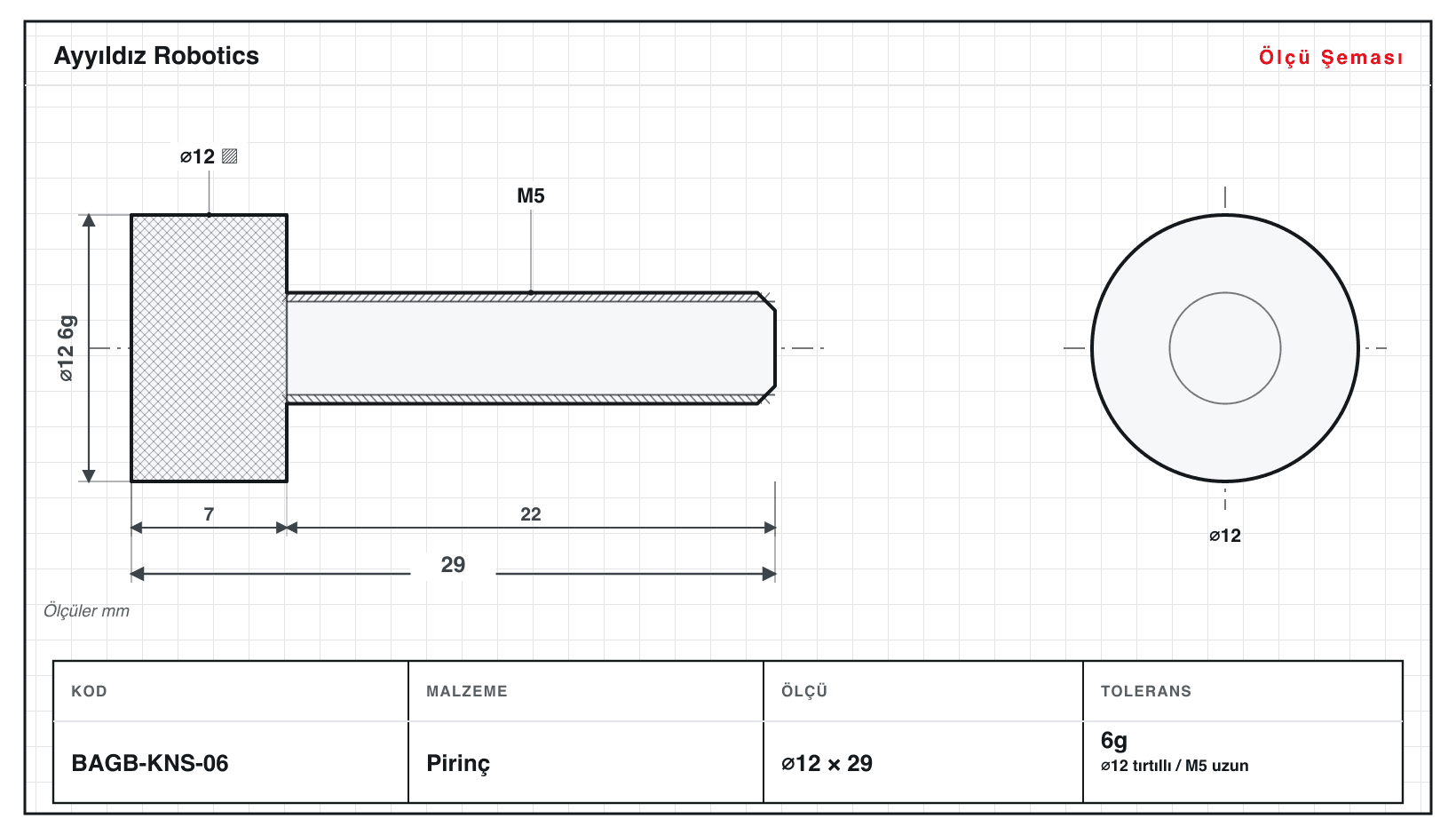

Tırtıllı Elle Sıkma Vidası
Tırtıllı silindirik baş ile elle kavranıp sıkılan, aletsiz montaj için dişli vida.
⌀8–18 · L 13–37 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınBağlantı elemanları; makine, kalıp, otomotiv ve genel imalat montajlarında iki parçayı sökülebilir biçimde birleştiren dişli hassas tornalama parçalarıdır. Bu kategoride 16 aile ve 171 çeşit yer alır: DIN 912 imbus civata, DIN 84 silindir başlı vida, DIN 7991 havşa vida, DIN 914 konik uç, DIN 913 düz uç ve DIN 915 bilyalı uç setuskurlar, DIN 939 saplama, çift dişli ve uzun saplamalar, pullu (flanşlı), pah uçlu ve omuzlu civatalar ile tırtıllı elle sıkma vidaları. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum işleriz; dış çap ve dişlerde h6/H7 sınıfı uygulanır, kritik çaplarda ±0,01 mm hedeflenir; uç pahını ve tırtılı kontrol ederiz. Tüm parçalar Goodway SW-20 CNC kayar otomatta ⌀1–20 mm bar aralığında, tek bağlamada tornalanır. 171 standart çeşidin dışında teknik resim veya numuneden özel ölçü üretim de yaparız. Fiyatlandırma teklif usulüdür: çizim veya numunenizi iletin, ölçü, tolerans ve adede göre teklif hazırlayalım.
Bu kategoriyi diş belirliyor: 171 varyantın 171 tanesinde (%100) diş var. İşlem karması tam olarak 171× diş çekme, 31× altıgen ağız frezeleme, 32× konik tornalama, 21× tırtıl — hepsi 6–138 mm boyundaki parçalarda, tek bağlamada tamamlanıyor.
Buradaki her şey 3 tolerans sınıfında işleniyor (6g, f7, h6) ve varyantların %100'i bir DIN veya ISO standardına karşılık geliyor. Kategorideki en yüksek boy/çap oranı BAGB-TES-04'de: L/D 12,2 — kayar otomatın asıl yapmak için var olduğu incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar Goodway SW-20 CNC kayar otomatta bardan tornalanır. Kayar otomatta kılavuz burcu sayesinde ince ve uzun parçalarda sehim minimuma iner; dişler, uç pahı ve tırtıllar tek bağlamada işlenir. Bu yöntem imbus, setuskur ve saplama gibi parçalarda yüksek tekrarlanabilirlik ve boyut kararlılığı sağlar.
Çelik, paslanmaz çelik, pirinç ve alüminyum işliyoruz. Malzeme seçimi kullanım yerine göre yapılır: korozyon ortamı için paslanmaz, iletkenlik/görünüm için pirinç, hafiflik için alüminyum, genel mukavemet için çelik. İstediğiniz kaliteyi teklif aşamasında birlikte netleştiririz.
SW-20 tavanı ⌀20 mm olduğundan ⌀1–20 mm bar aralığında üretim yaparız. Dış çap ve geçme yüzeylerinde h6/H7 sınıfı standarttır; kritik çaplarda ±0,01 mm hedeflenir; gerekirse ölçüm raporu sunarız. Diş standardı (metrik/DIN) ve tolerans sınıfını teknik resminize göre uygularız.
Evet. 171 standart çeşidin yanında teknik resim veya numuneden özel ölçü, özel diş, özel uç ve özel baş formunda parça üretiriz. Elinizde çizim yoksa numuneyi ölçüp reprodüksiyon yaparız. Düzce'deki atölyemizde 2009'dan beri hassas tornalama yapıyoruz.
Prototip/numune tek adetten başlar; seri işlerde adet arttıkça birim fiyat düşer. Teslim süresi malzeme temini, adet ve parça karmaşıklığına göre değişir ve teklifte net olarak belirtilir. Yurt içi ve ihracat siparişlerini karşılıyoruz.
