Mikro Pim
Konik uçlu, hassas konumlama için düz mikro pim.

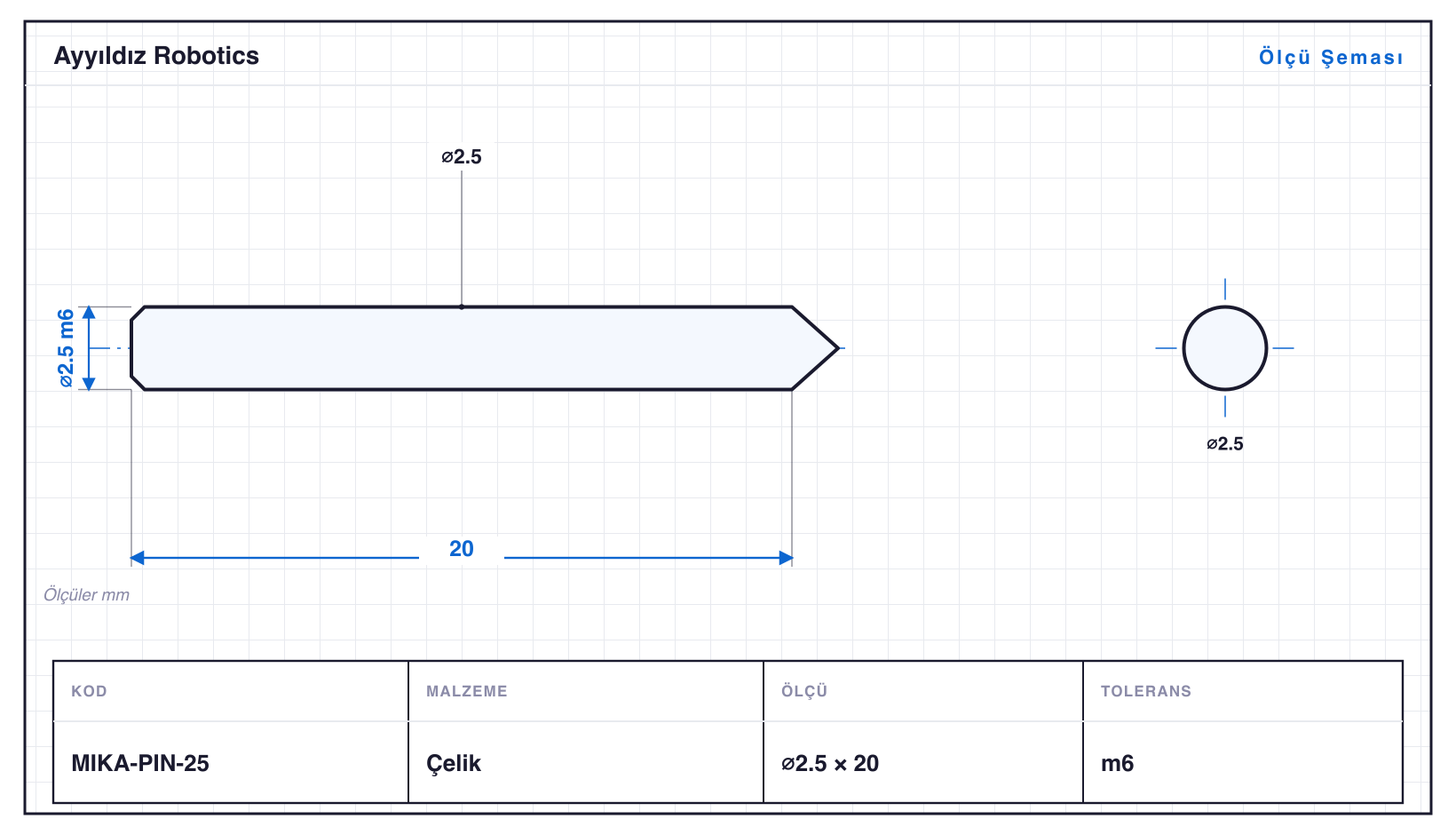

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| MIKA-PIN-08 | 0,8 | 6 | m6 | — |
| MIKA-PIN-10 | 1 | 8 | m6 | — |
| MIKA-PIN-12 | 1,2 | 10 | m6 | — |
| MIKA-PIN-15 | 1,5 | 12 | m6 | — |
| MIKA-PIN-20 | 2 | 16 | m6 | — |
| MIKA-PIN-25 | 2,5 | 20 | m6 | — |
| MIKA-PIN-30 | 3 | 24 | m6 | — |
| MIKA-PIN-40 | 4 | 30 | m6 · ⌀4: +0,012/+0,004 | — |
| MIKA-PIN-50 | 5 | 36 | m6 · ⌀5: +0,012/+0,004 | — |
| MIKA-PIN-60 | 6 | 40 | m6 · ⌀6: +0,012/+0,004 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mikro Pim, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Mikro & Saat Parçaları ailesidir — çaplar ⌀0,8–6 mm, boylar 6–40 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀6 mm çubuktan çıkıyor; ailenin en uzun varyantı MIKA-PIN-60, 40 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MIKA-PIN-12: ⌀1,2 mm çapta 10 mm boy, yani boy/çap oranı 8,3. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar m6 toleransında işlenir; en küçüğü MIKA-PIN-08 (⌀0,8 mm), en büyüğü MIKA-PIN-60 (⌀6 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
