Membran Pres Yedek Parça İmalatı — Pim ve Burç Çeşitleri
Membran pres pim, burç ve tabla yedekleri: 15 aile, 150 çeşit. ⌀1–20 mm, çelik/paslanmaz/pirinç. Teknik resme göre teklif alın.
Parça Aileleri
Pim Tablası Pimi
Tabla üzerinde konumlandırma için kademeli oturma omuzlu silindirik pim.
⌀6–20 · L 16–58 mm
10 çeşit

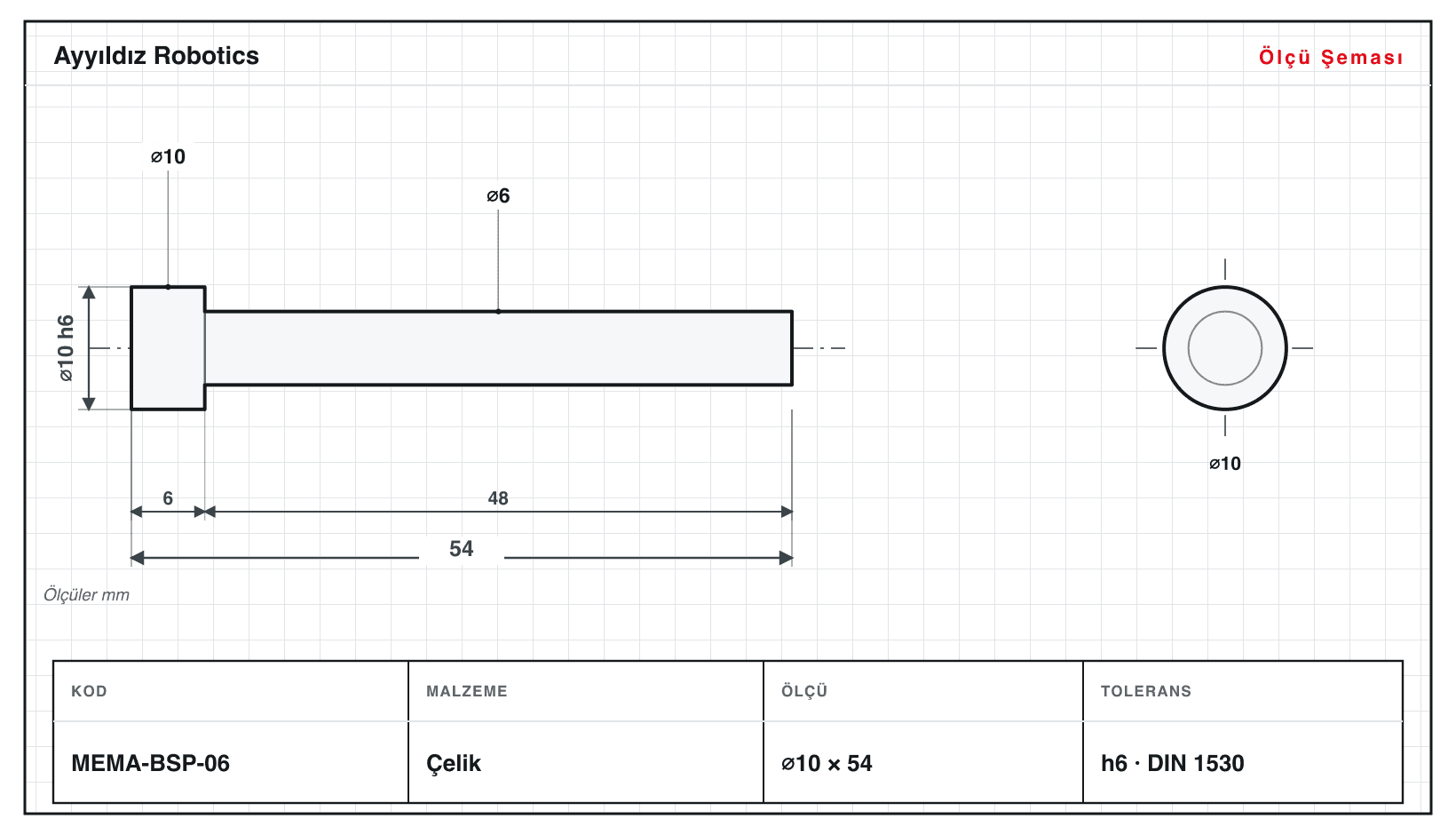

Baskı Pimi
Membran presi itme hareketi için düz uçlu, sertleştirilmiş baskı pimi.
⌀4–18 · L 21–81 mm
10 çeşit

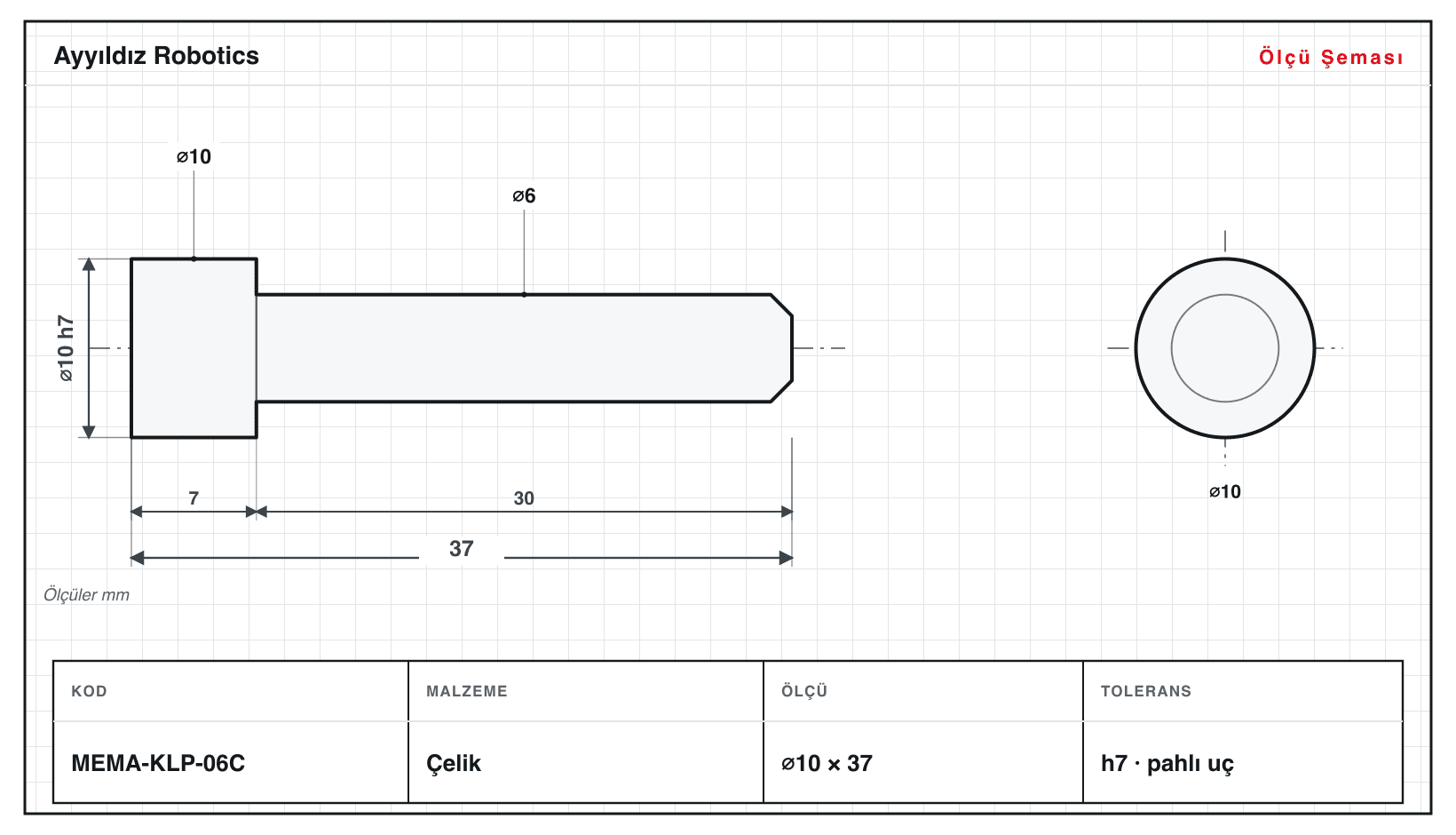

Kılavuz Pimi
Konik giriş uçlu, tabla hizalamasını yönlendiren düz omuzlu kılavuz pimi.
⌀6–20 · L 23–75 mm
10 çeşit

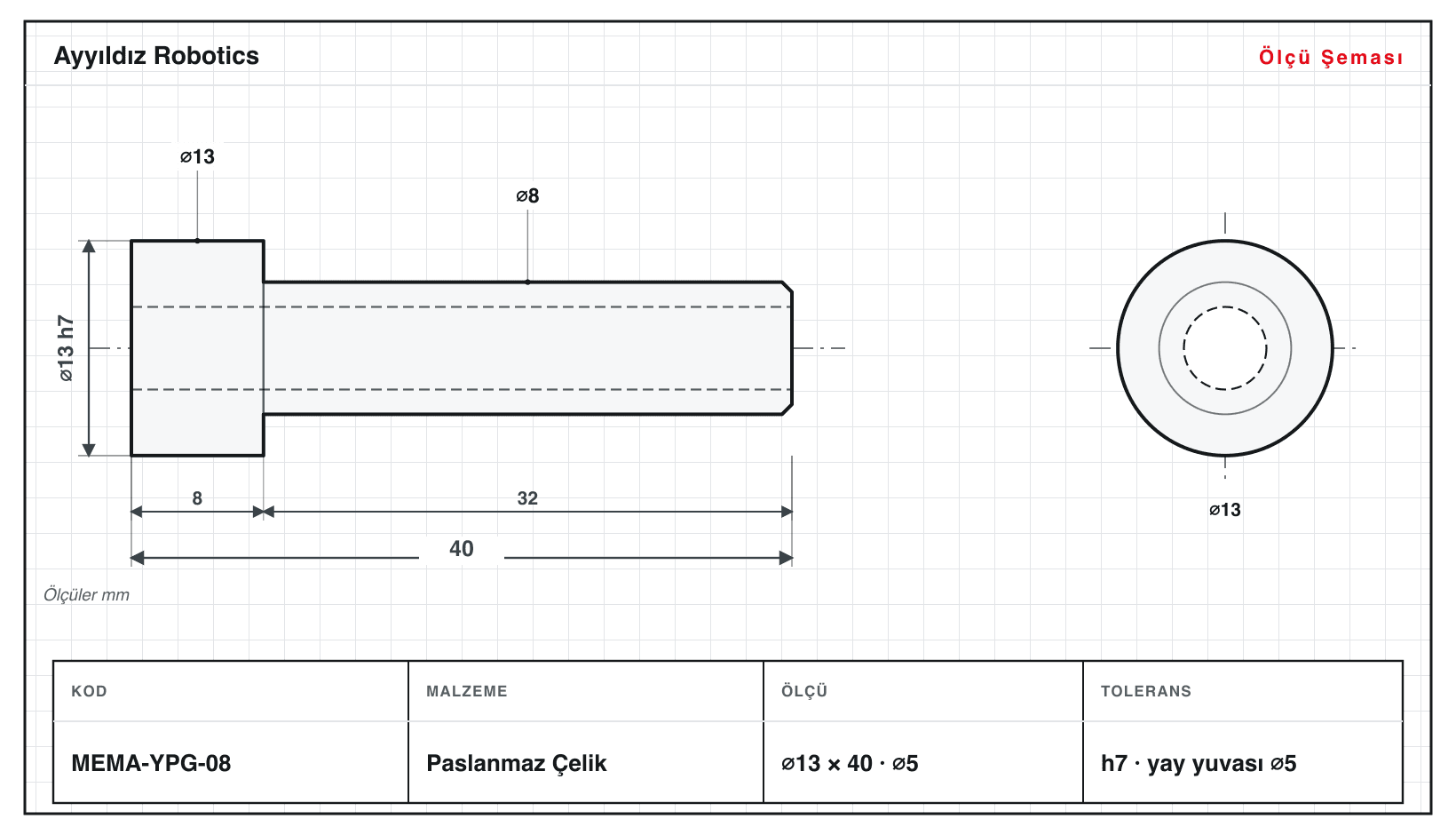

Yaylı Pim Gövdesi
İç yay yuvası için delikli, yaylı bastırma pimi gövdesi.
⌀8–20 · L 24–61 mm
10 çeşit

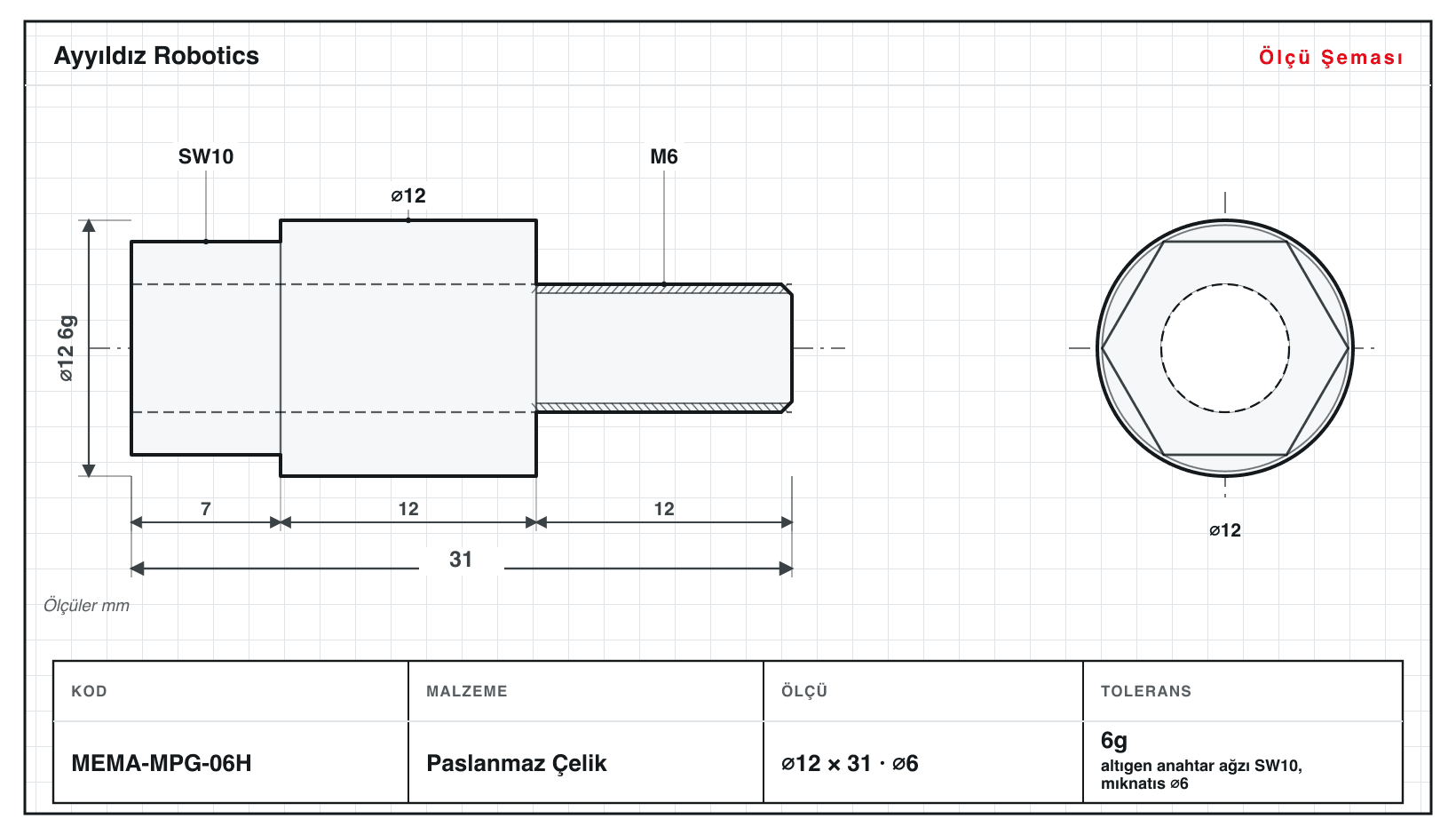

Manyetik Pim Gövdesi
Mıknatıs yerleşimi için delikli, dişli montaj kuyruklu manyetik pim gövdesi.
⌀8–20 · L 18–38 mm
10 çeşit

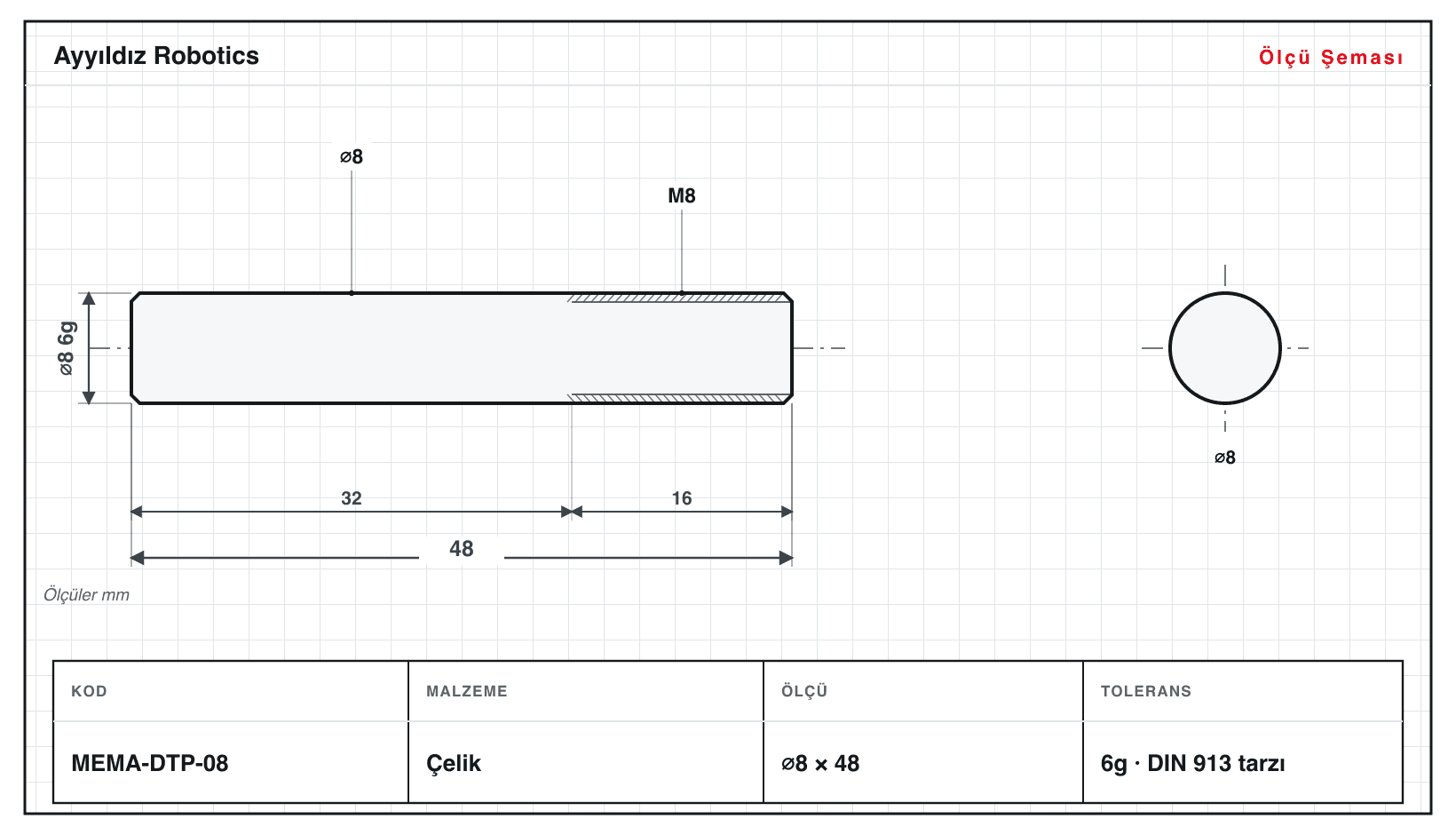

Dişli Tabla Pimi
Tablaya vidalı bağlantı için dişli kuyruklu ve konumlama gövdeli pim.
⌀3–12 · L 22–64 mm
10 çeşit

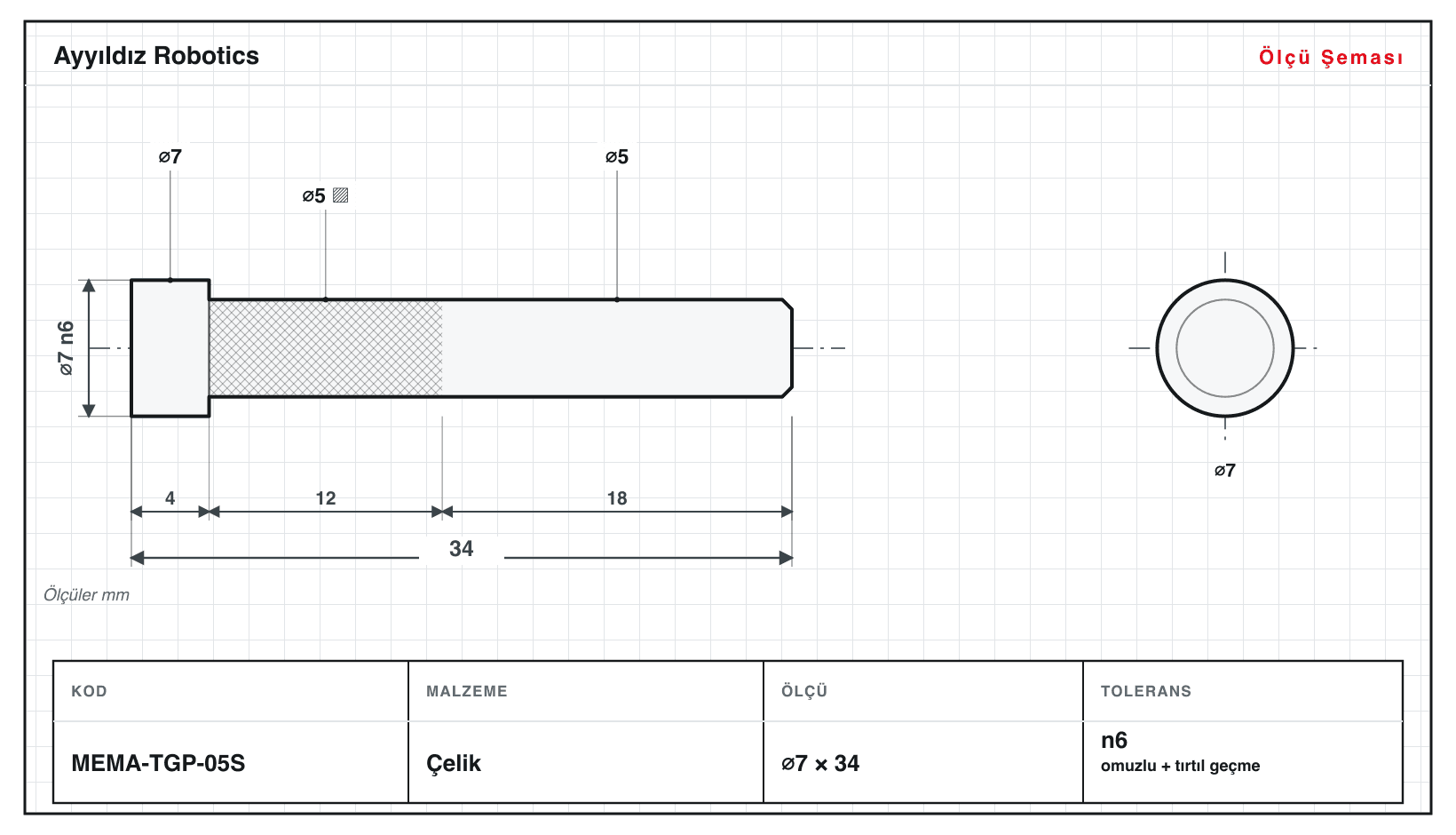

Tırtıllı Geçme Pimi
Tablaya sıkı sabitleme için tırtıllı geçme bölgeli konumlama pimi.
⌀3–12 · L 20–62 mm
10 çeşit

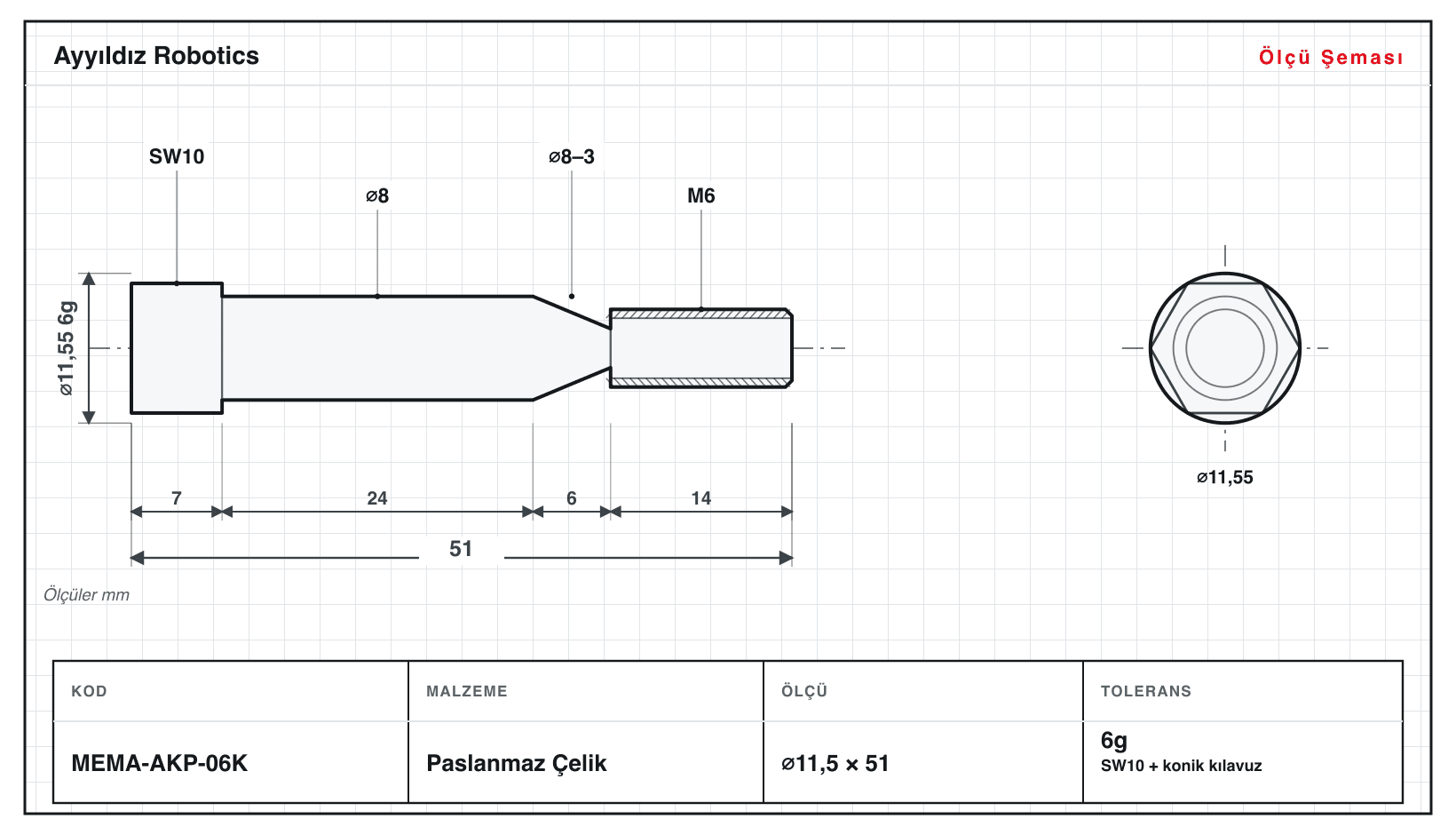

Altıgen Kılavuz Pimi
Anahtar ağızlı altıgen başlı, dişli tespitli tabla kılavuz pimi.
⌀6,4–19,6 · L 26–63 mm
10 çeşit

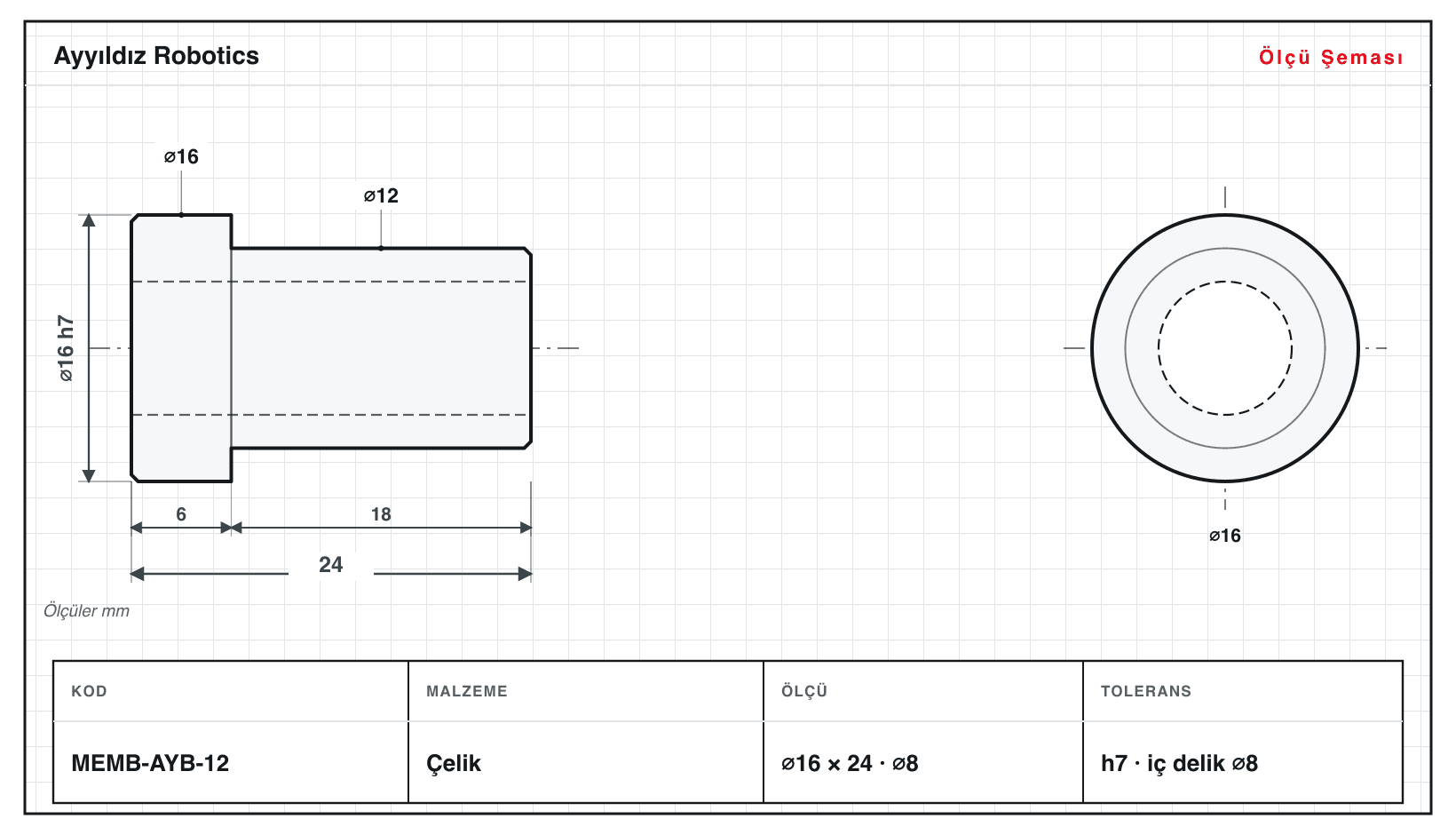

Ayar Burcu
Membran presi ayar mekanizmasında eksenel boşluk ayarı için kademeli iç delikli burç.
⌀8–20 · L 12–32 mm
10 çeşit

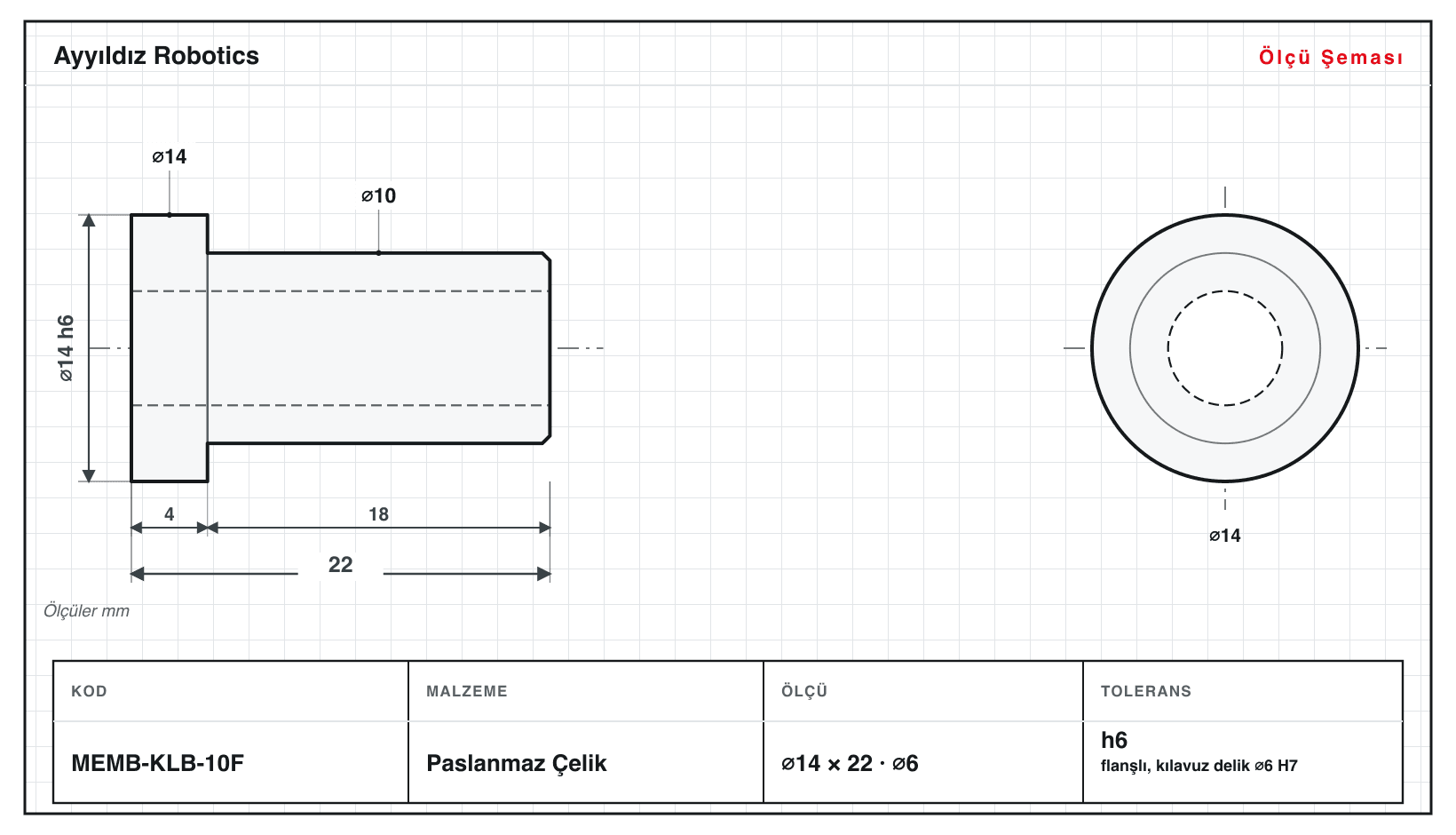

Kılavuz Burcu
Pres pistonunun hassas eksenel hareketini yönlendiren düz delikli kılavuz burcu.
⌀5–20 · L 12–31 mm
10 çeşit

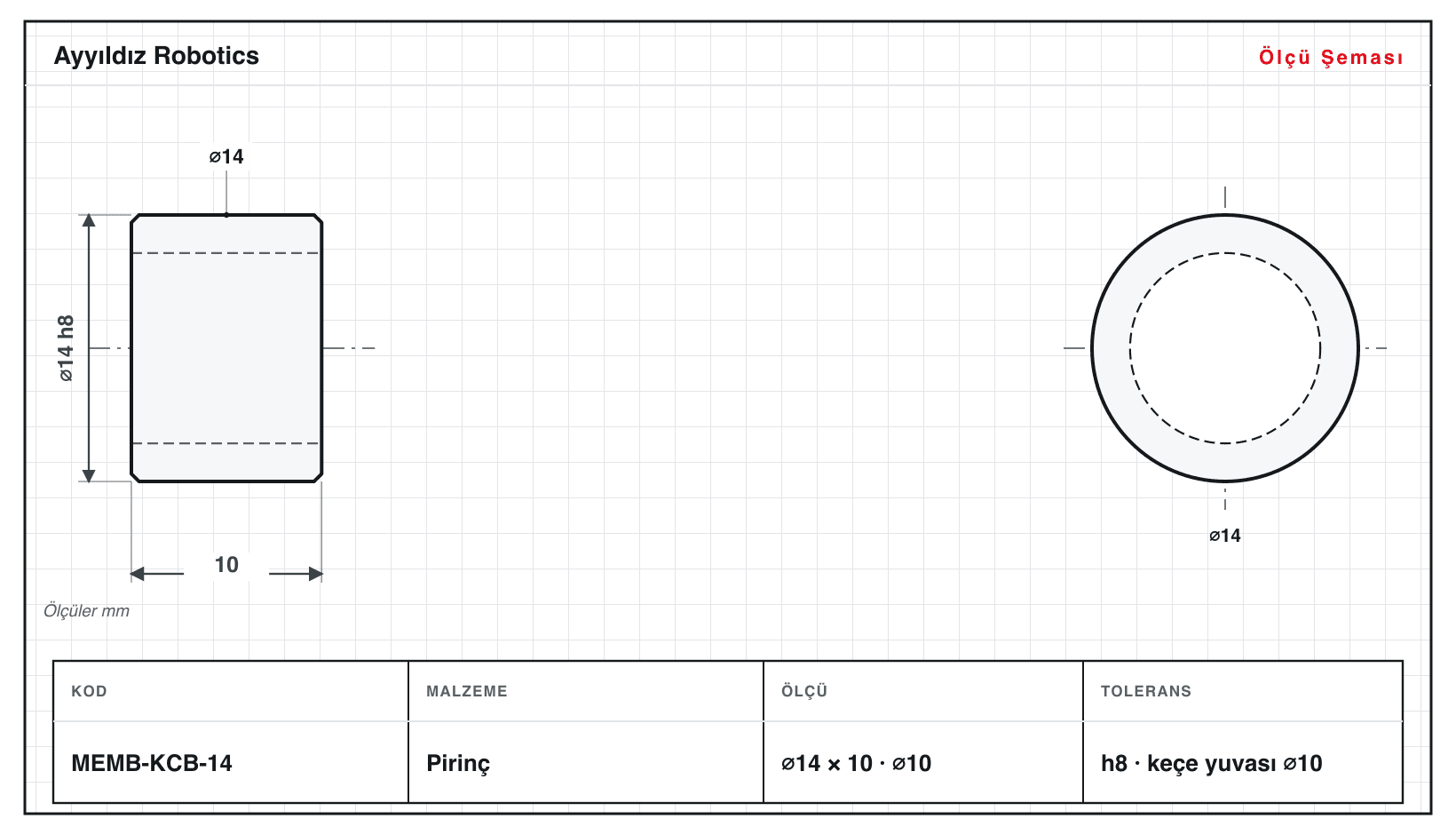

Keçe Burcu
Membran mili keçesini konumlandıran ve destekleyen pahalı yataklama burcu.
⌀6–20 · L 6–15 mm
10 çeşit

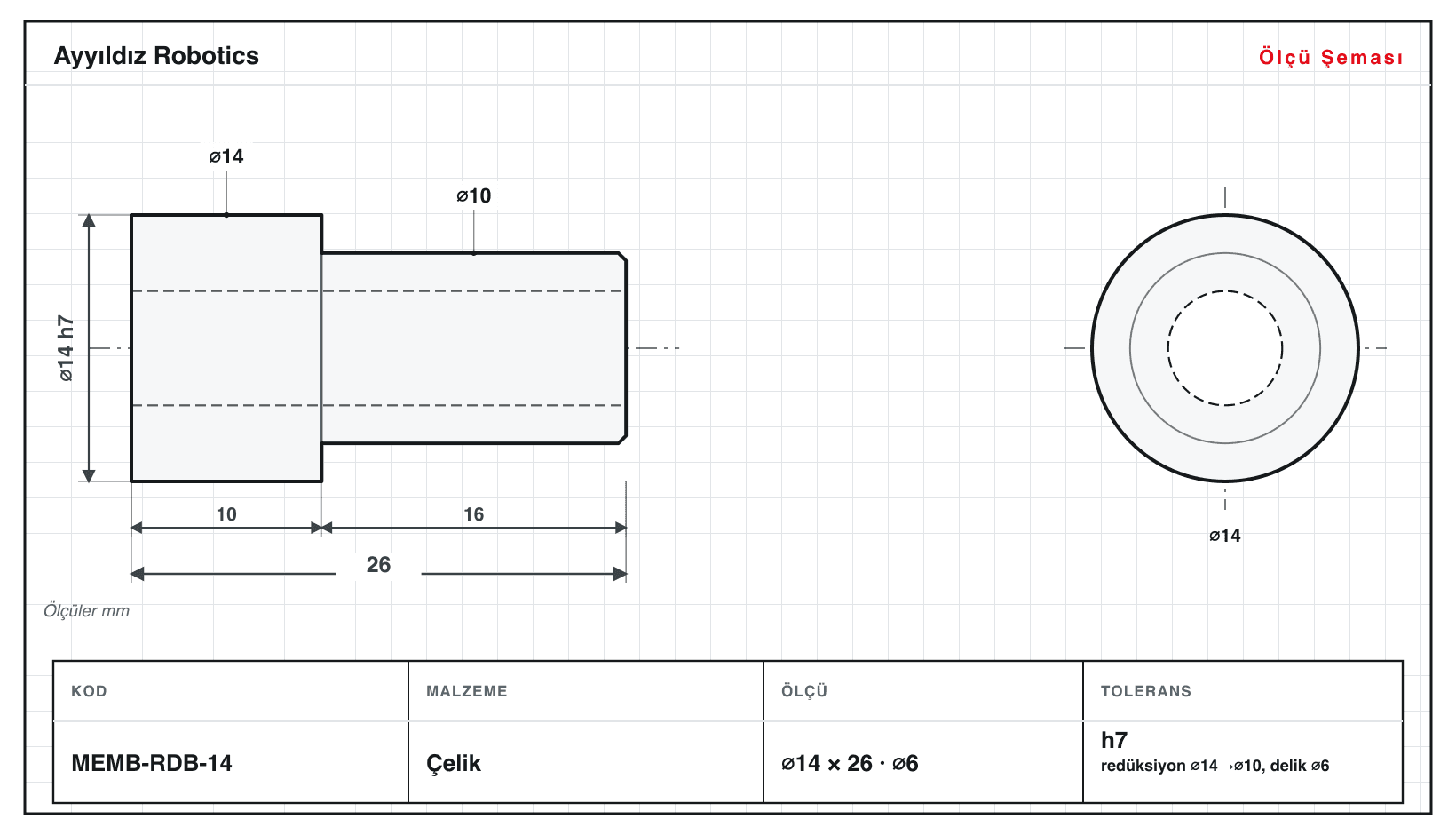

Redüksiyon Burcu
Farklı çaplar arasında geçiş sağlayan kademeli redüksiyon burcu.
⌀6–20 · L 14–35 mm
10 çeşit

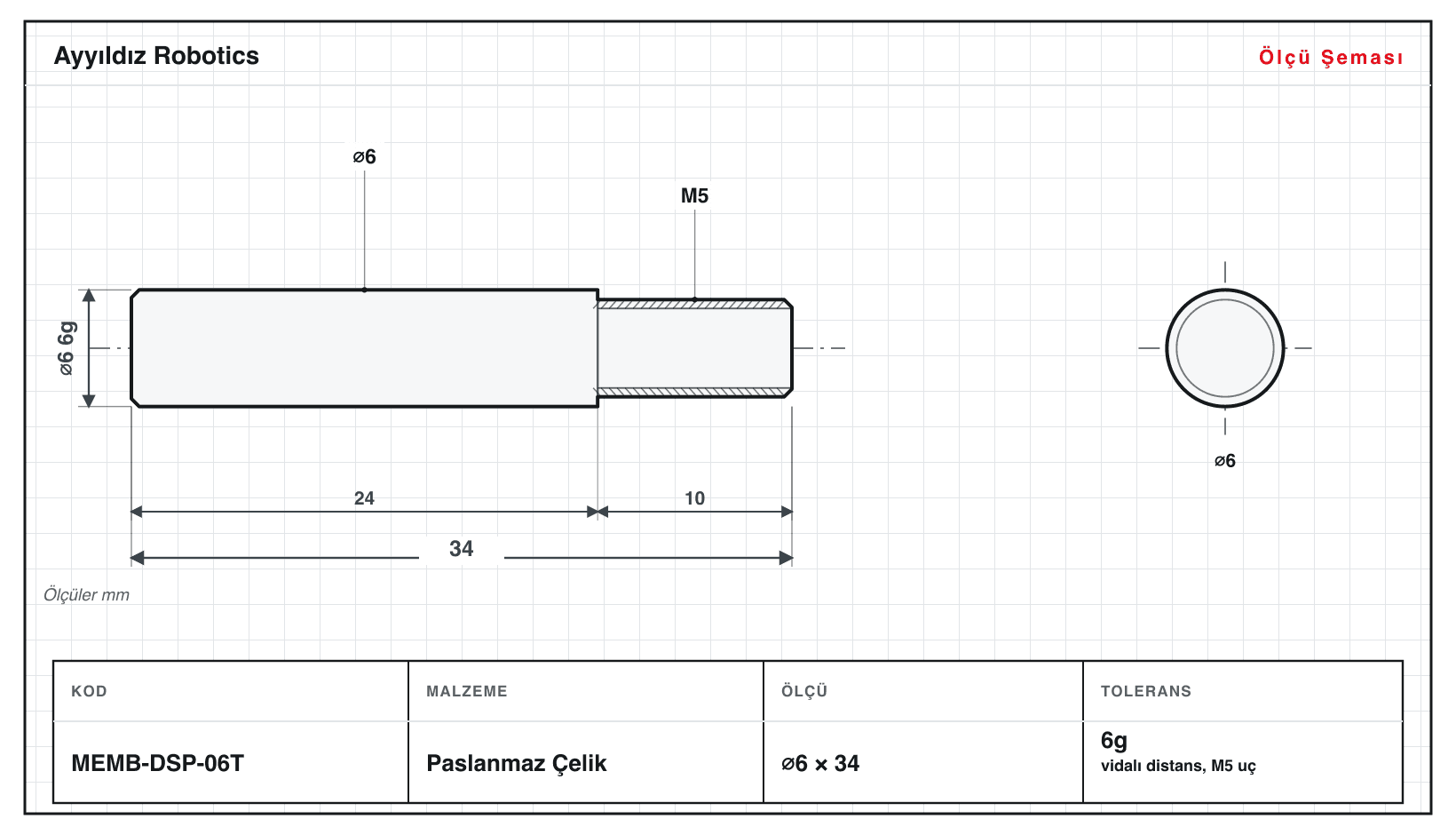

Distans Pimi
Membran plakaları arasında sabit eksenel mesafeyi belirleyen distans pimi.
⌀3–12 · L 12–42 mm
10 çeşit

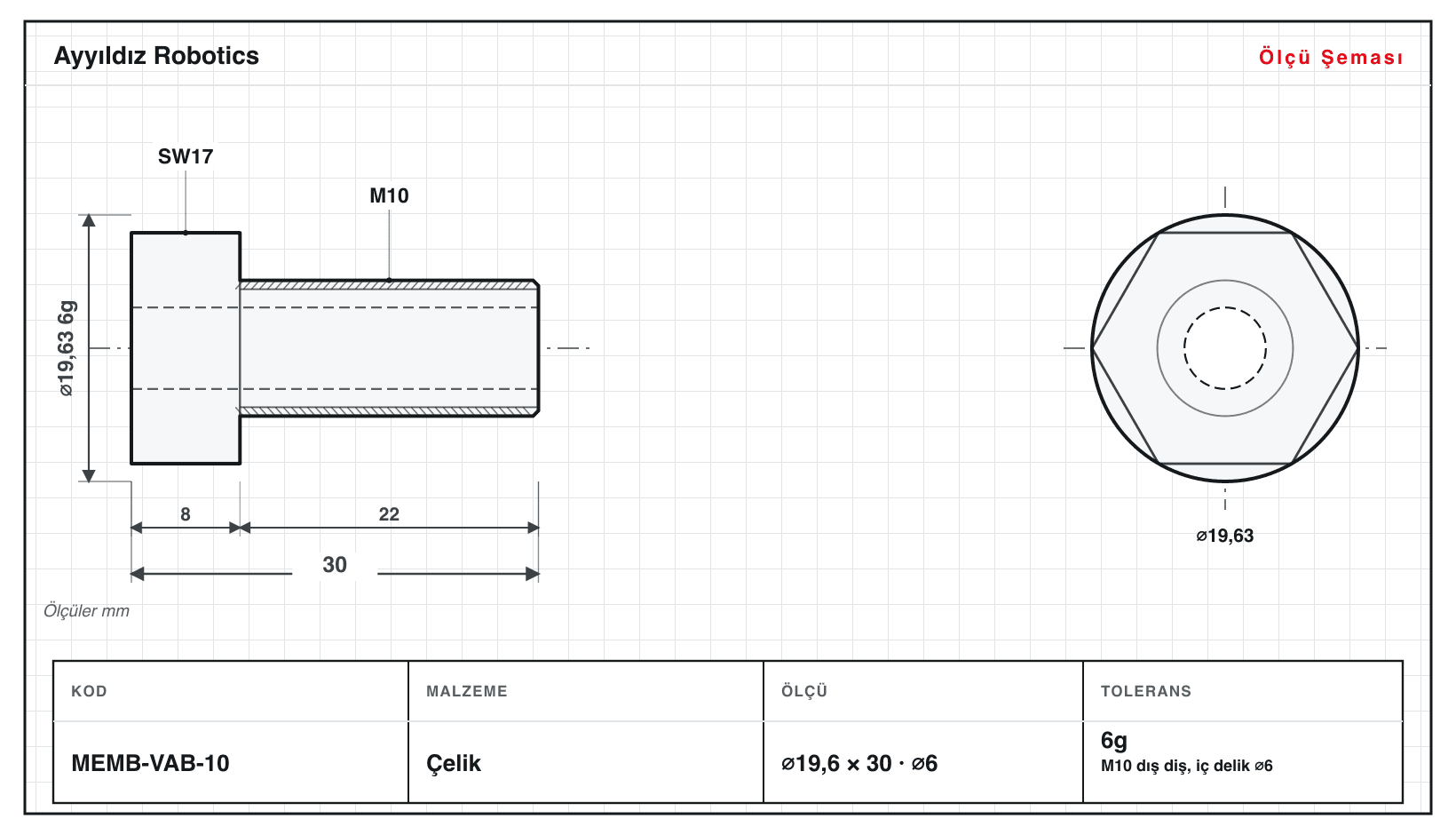

Vidalı Ayar Burcu
Dış dişi ile eksenel konum ayarı yapılan, altıgen anahtar ağızlı ayar burcu.
⌀9,2–19,6 · L 19–42 mm
10 çeşit

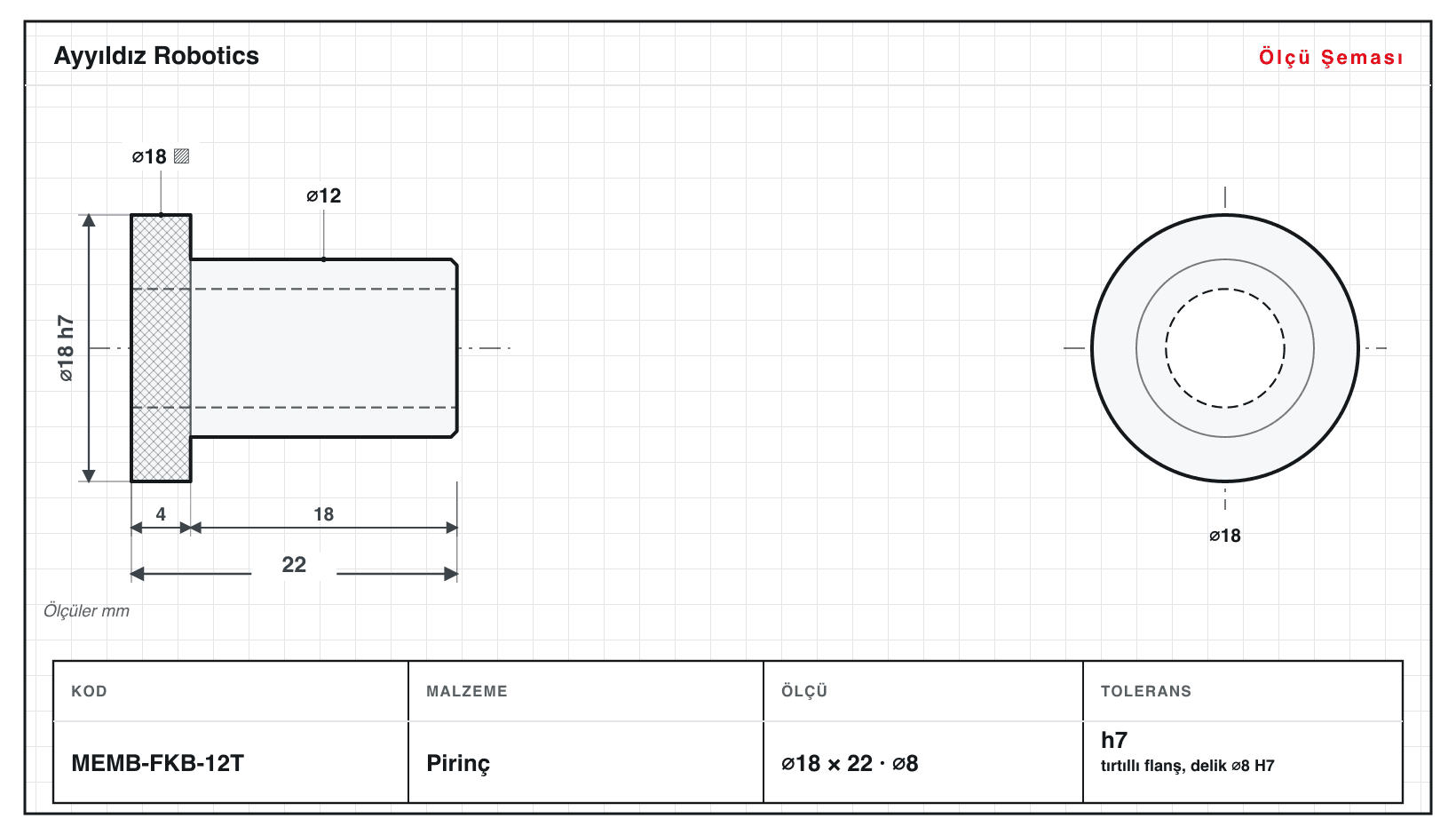

Flanşlı Kılavuz Burcu
Eksenel dayama flanşı ile membran kızak milini konumlandıran kılavuz burcu.
⌀10–20 · L 15–39 mm
10 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınMembran pres yedekleri, MDF kaplama, kapı-mobilya presleme ve vakum-membran preslerinde parçayı taşıyan ve konumlayan aşınma elemanlarıdır; sürekli baskı ve ısı altında çalıştıkları için periyodik olarak yenilenirler. Kataloğumuz 15 aile ve 150 çeşitten oluşur: Pim Tablası Pimi, Baskı Pimi, Kılavuz Pimi, Yaylı ve Manyetik Pim Gövdesi, Dişli Tabla Pimi, Tırtıllı Geçme Pimi, Altıgen Kılavuz Pimi ile Ayar, Kılavuz, Keçe, Redüksiyon ve Flanşlı Kılavuz Burçları. Malzeme olarak çelik, paslanmaz çelik, pirinç ve alüminyum seçilebilir. Parçalar Goodway SW-20 kayar otomatta ⌀1–20 mm çap aralığında, geçme yüzeylerinde h6/H7 ile işlenir; kritik çaplarda ±0,01 mm hedeflenir. Elinizdeki numune, teknik resim veya ölçü krokisiyle mevcut 150 çeşidi ya da tam ölçüsünde özel parçayı üretiriz; ölçüleri paylaşın, teklif ve teslim süresiyle dönelim.
150 varyant boyunca işlem karması 42× diş çekme, 22× altıgen ağız frezeleme, 82× eksenel delik, 19× konik tornalama, 15× tırtıl. Parçalar 6–81 mm boyunda; en uzunu MEMA-BSP-12 (81 mm) bile tek bağlamada bitiyor.
Toleranslar 6 sınıfa yayılıyor (6g, h6, h7, h8, m6, n6) ve 150 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı MEMA-DTP-03'de: L/D 7,3 — klasik tornada punta desteği isteyecek bir incelik.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Parçalar Goodway SW-20 kayar otomatta (Swiss lathe) tek operasyonda tornalanır. Çubuk malzemeden başlanarak çap, kademe, konik, tırtıl ve gerekli diş açılır; geçme yüzeylerinde h6/H7 tolerans tutulur; kritik çaplarda ±0,01 mm hedeflenir. Elinizdeki numune, teknik resim veya ölçü krokisi üretim için yeterlidir.
Çelik, paslanmaz çelik, pirinç ve alüminyum standart seçeneklerdir. Malzemeyi çalışma ortamına göre seçeriz: korozyon ve nem için paslanmaz, yağlayıcılık ve kolay işlenirlik için pirinç, hafiflik için alüminyum. Farklı bir alaşım gerekiyorsa temin edip işleyebiliriz.
Geçme yüzeylerinde tipik olarak h6/H7 kullanırız; kritik çaplarda ±0,01 mm hedeflenir. Daha sıkı tolerans gerektiren parçalar için gereksinimi teknik resimde belirtmeniz yeterlidir; ölçüyü ve yüzey kalitesini buna göre planlarız.
Evet. 150 çeşit katalog kalıbının yanında, ⌀1–20 mm aralığında tam ölçüsünde özel parça üretiyoruz. Numune, teknik resim veya elle çizilmiş kroki gönderin; ölçüleri netleştirip üretime alalım.
Adet firmaya göre esnektir; tek numuneden seri partiye kadar üretiriz ve fiyatı teklif usulü, malzeme ve adete göre veririz. 2009'dan beri Düzce'de üretim yapıyor, yurt içi ve ihracat siparişlerini karşılıyoruz. Ölçüleri paylaştığınızda teklifle birlikte net teslim süresini de bildiririz.
