Tespit & Merkezleme Elemanları İmalatı (Dowel & Merkezleme Pimi)
Goodway SW-20 kayar otomatta tespit ve merkezleme elemanı imalatı: dowel pim, merkezleme pimi, dayama/stop pimi. 14 aile, 154 çeşit, ⌀2–20 mm, h6/g6 tolerans.
Parça Aileleri

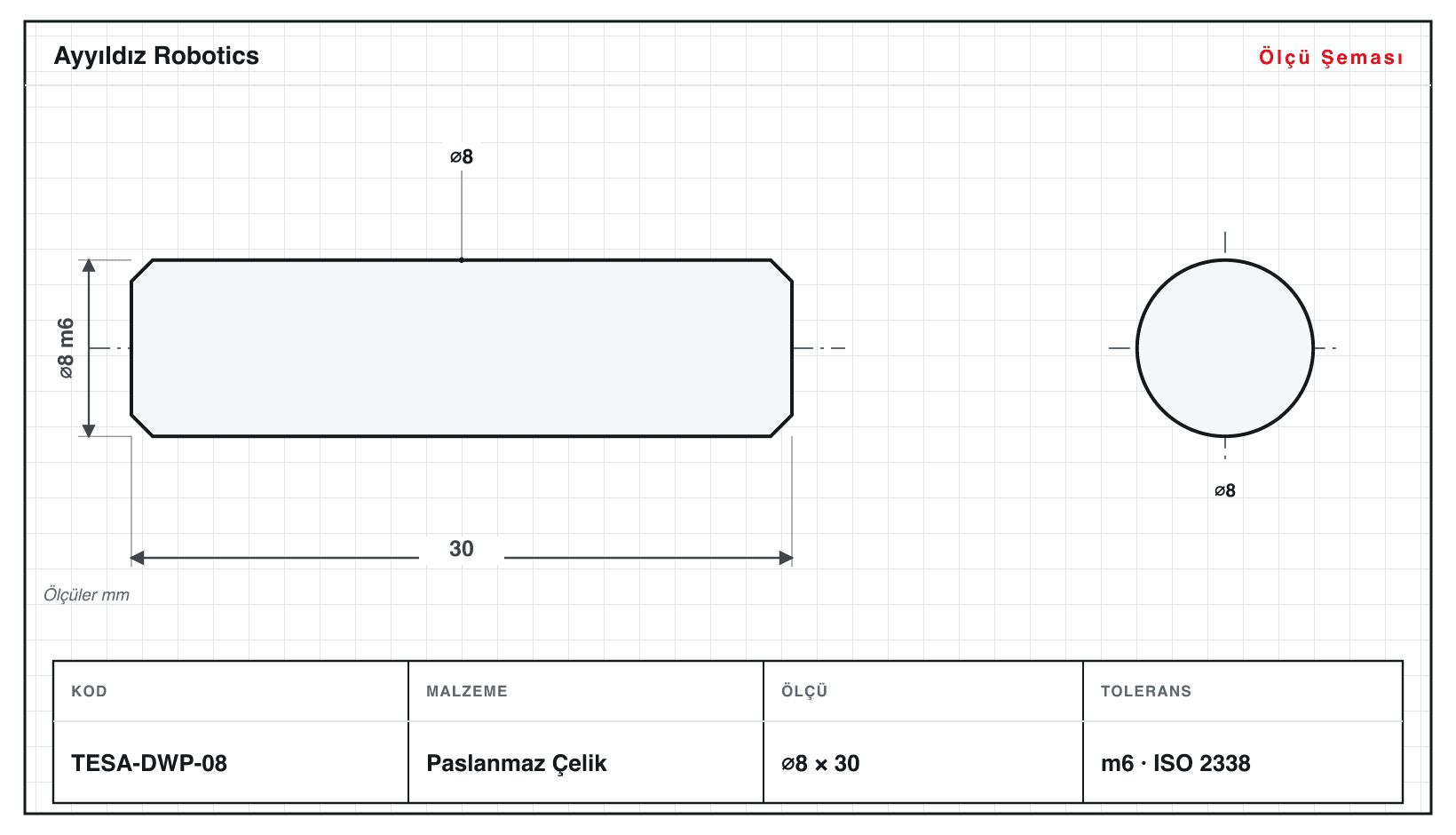

Paralel Dowel Pim
ISO 2338 esaslı, iki ucu pahlı silindirik paralel dowel pim; hassas konumlandırma için.
⌀2–20 · L 8–80 mm
10 çeşit

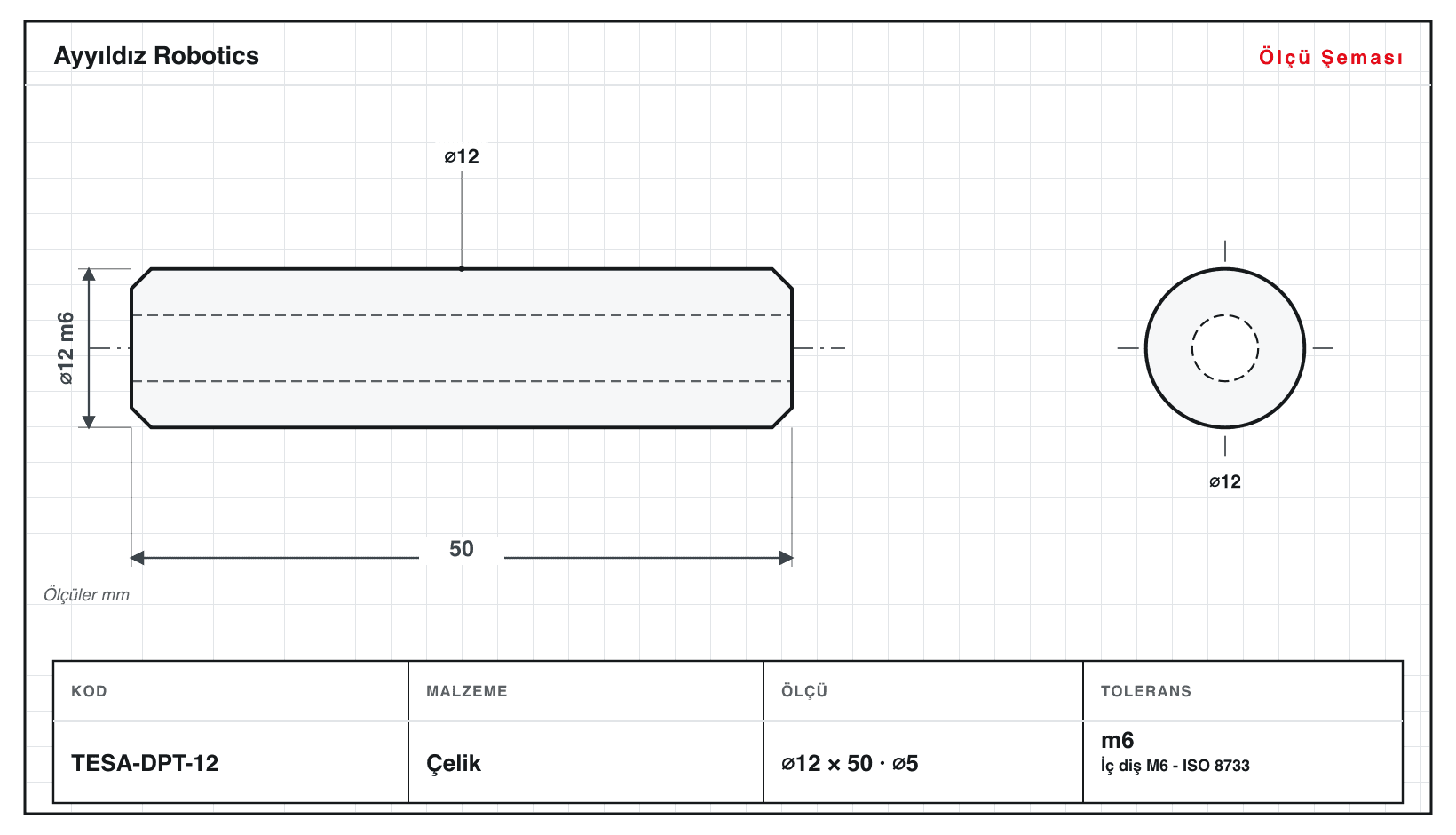

Dişli (Sökmeli) Dowel Pim
Bir ucunda iç diş bulunan, sökme cıvatasıyla çıkarılabilen paralel dowel pim.
⌀4–20 · L 20–80 mm
10 çeşit

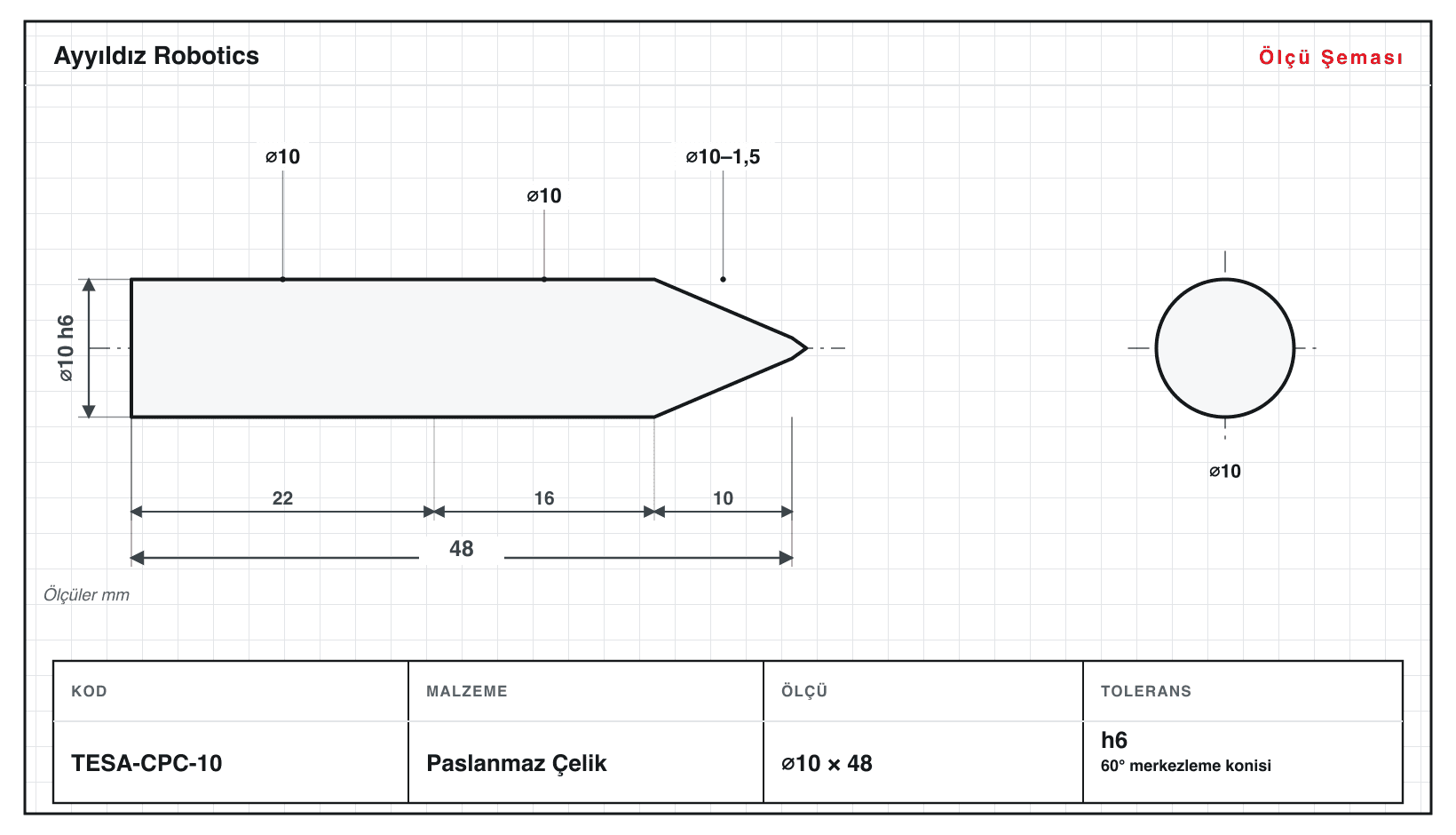

Konik Uçlu Merkezleme Pimi
Silindirik oturma gövdesi ve konik uçlu, karşı parçayı kendinden merkezleyen konumlandırma pimi.
⌀3–20 · L 17–86 mm
10 çeşit

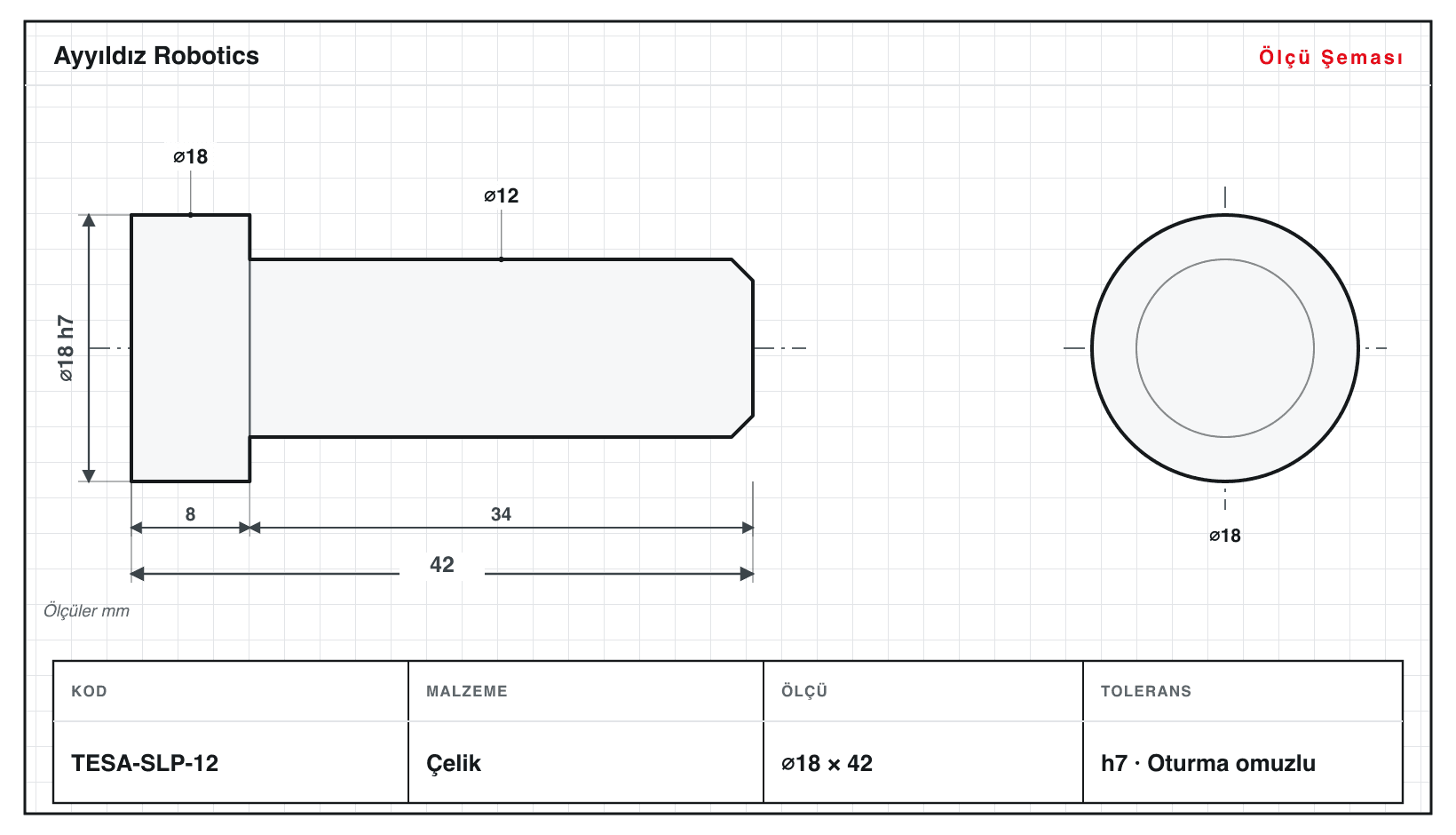

Omuzlu (Kademeli) Dayama Pimi
Büyük çaplı oturma omuzu ve küçük çaplı konumlandırma gövdesi olan kademeli dayama pimi.
⌀8–20 · L 18–62 mm
10 çeşit

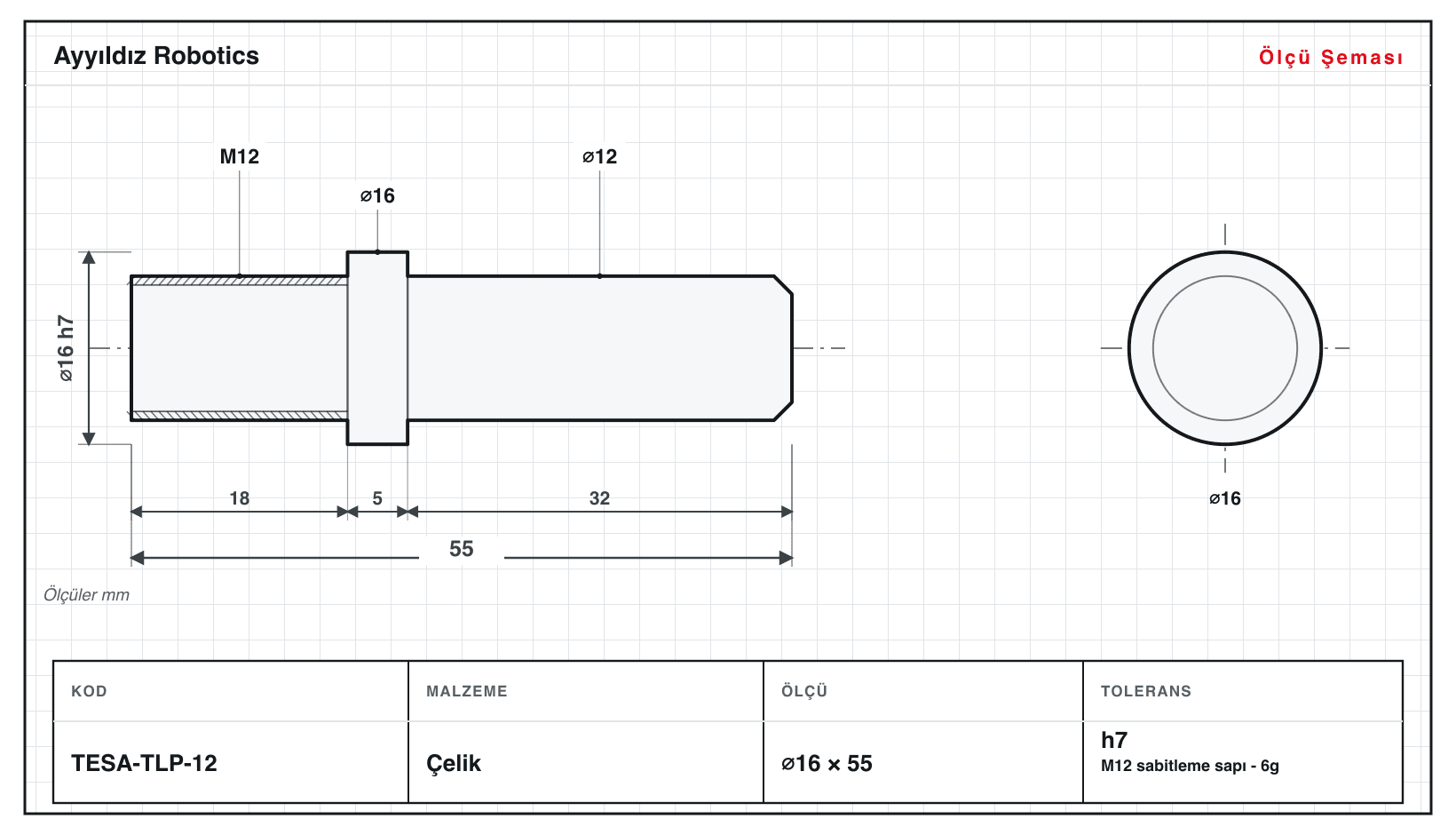

Dişli Sabitlemeli Merkezleme Pimi
Bir ucu dişli sabitleme sapı, diğer ucu pahlı konumlandırma gövdesi olan vidalanabilir merkezleme pimi.
⌀6–20 · L 23–79 mm
10 çeşit

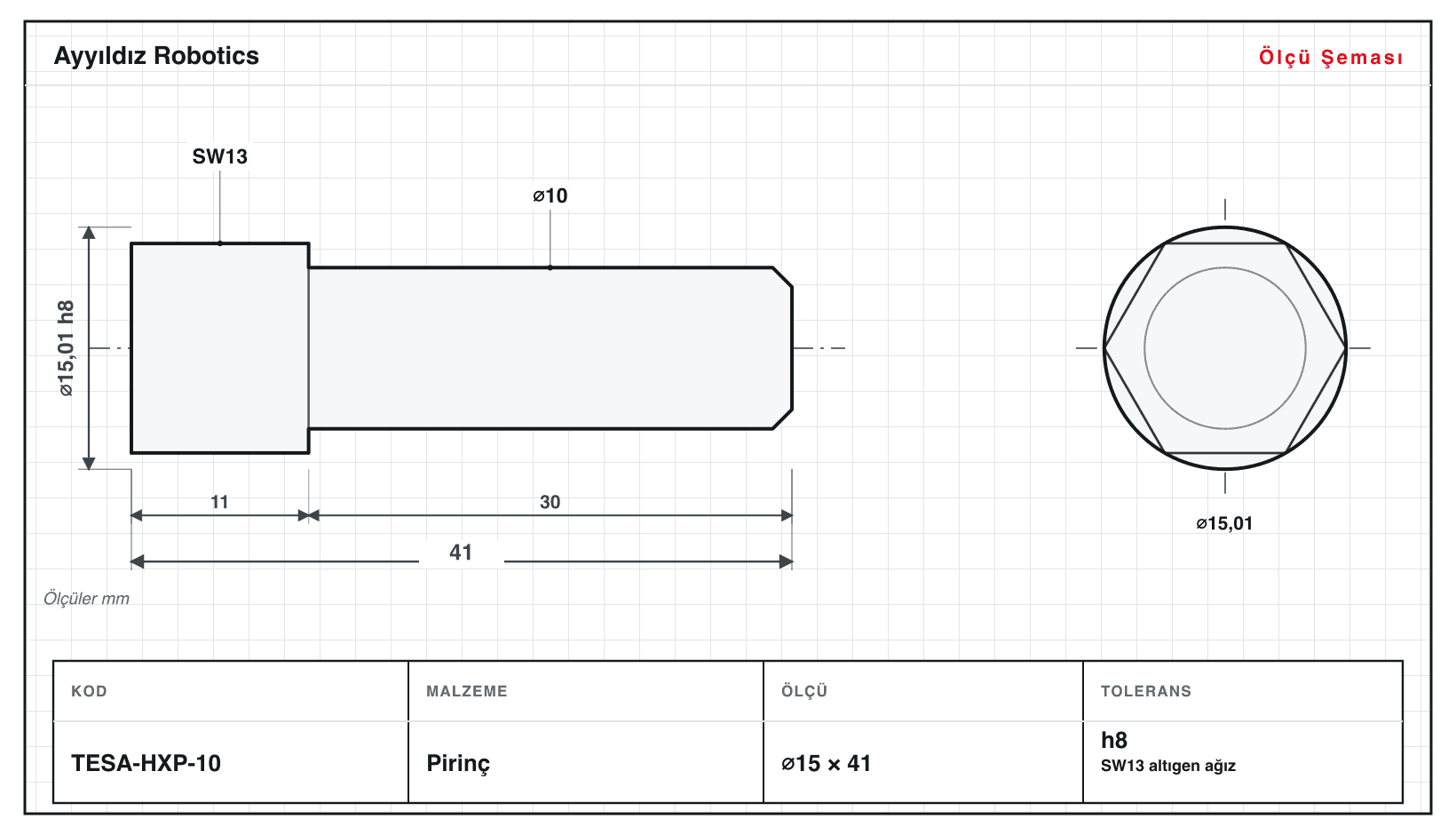

Altıgen Anahtar Ağızlı Merkezleme Pimi
Anahtarla döndürülebilen altıgen tutma bölümü ve pahlı konumlandırma gövdesi olan merkezleme pimi.
⌀8,1–19,6 · L 20–62 mm
10 çeşit

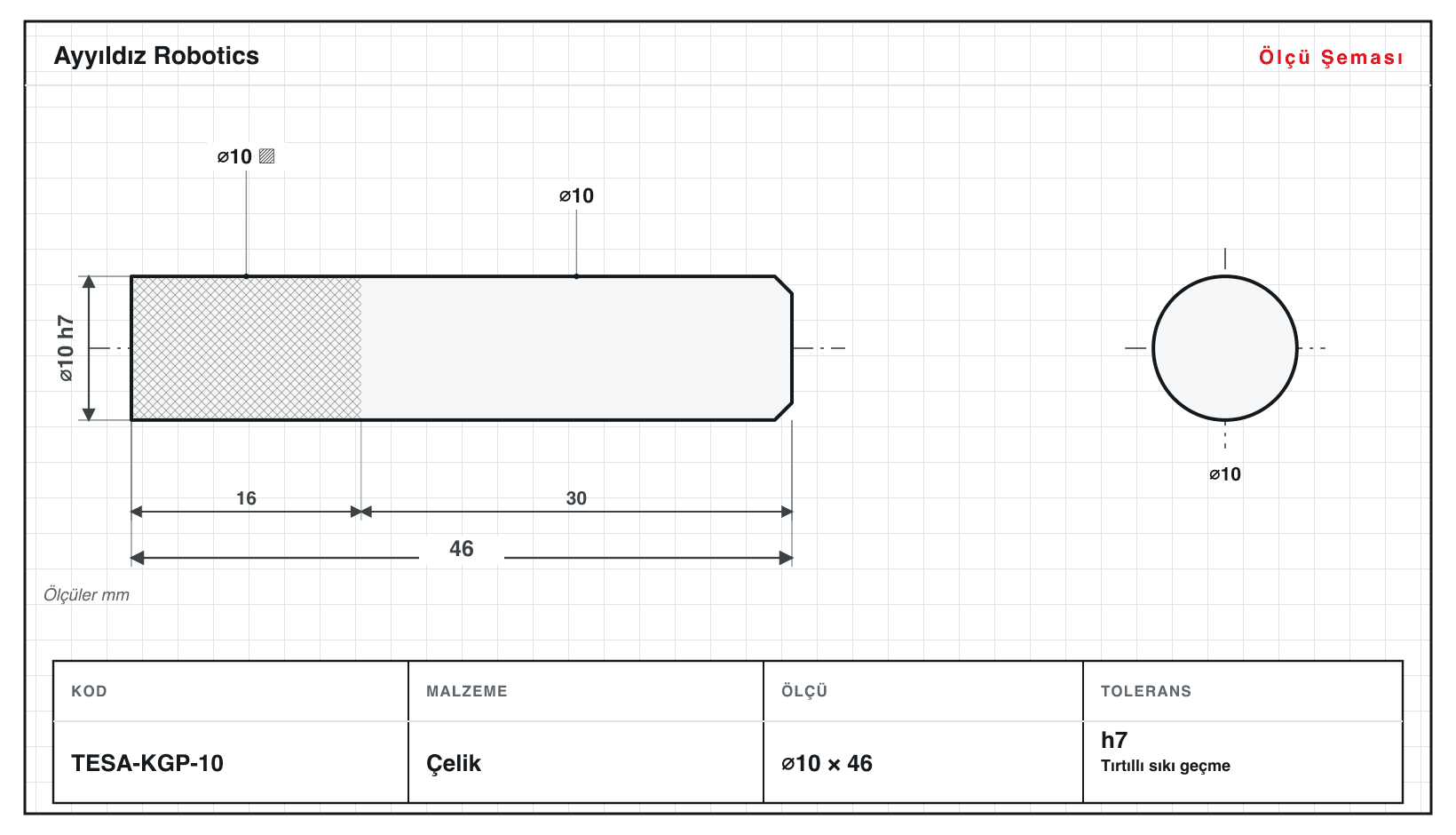

Tırtıllı Sıkı Geçme Kızak Pimi
Tırtıllı tutma bölümüyle deliğe sıkı geçen, pahlı giriş uçlu kızak/kılavuz pimi.
⌀3–20 · L 16–80 mm
10 çeşit

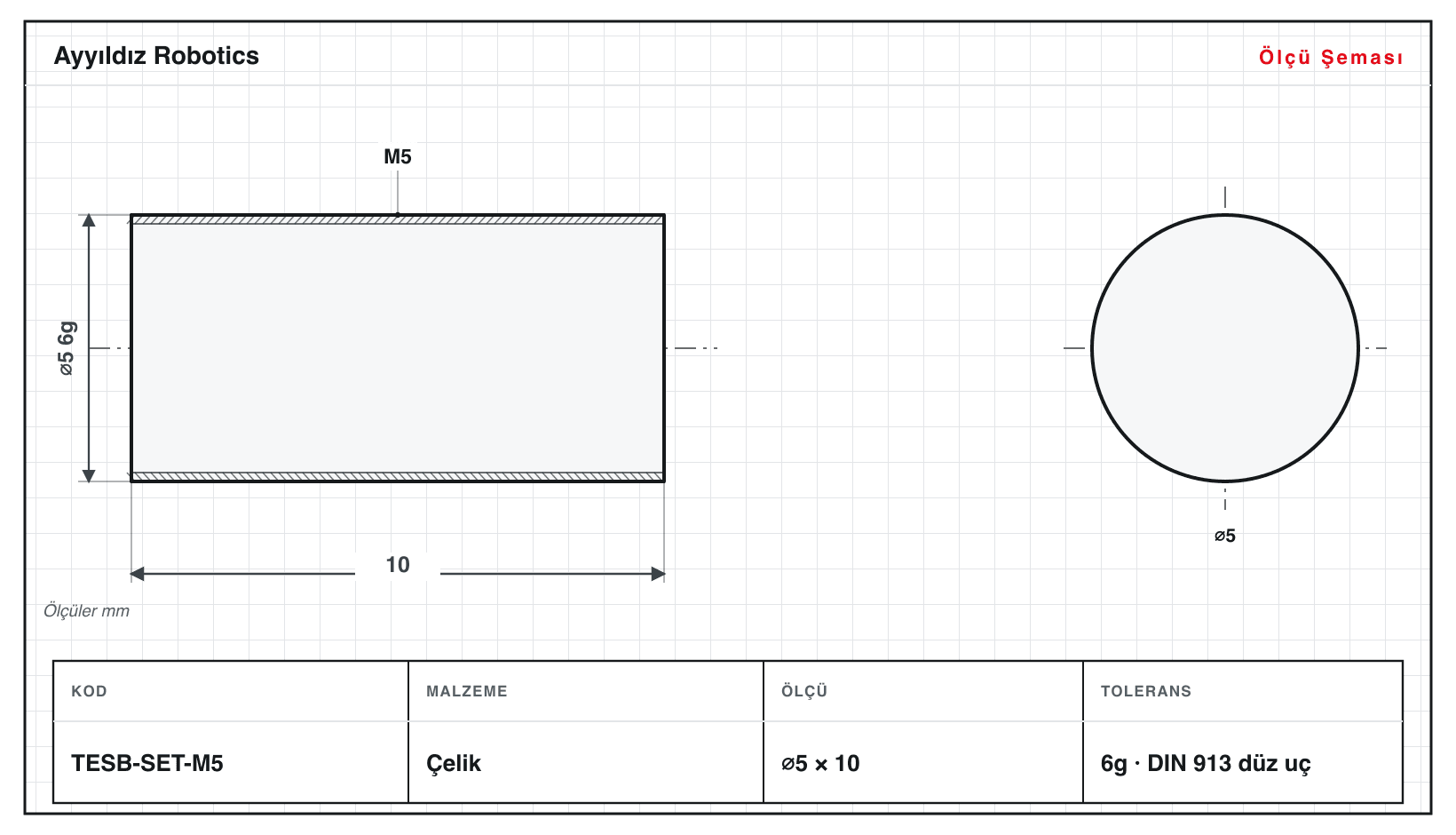

Ayar Vidası (Setuskur)
Altıgen soket başsız ayar vidası; konum sabitleme ve boşluk alma için.
⌀2–8 · L 4–20 mm
12 çeşit

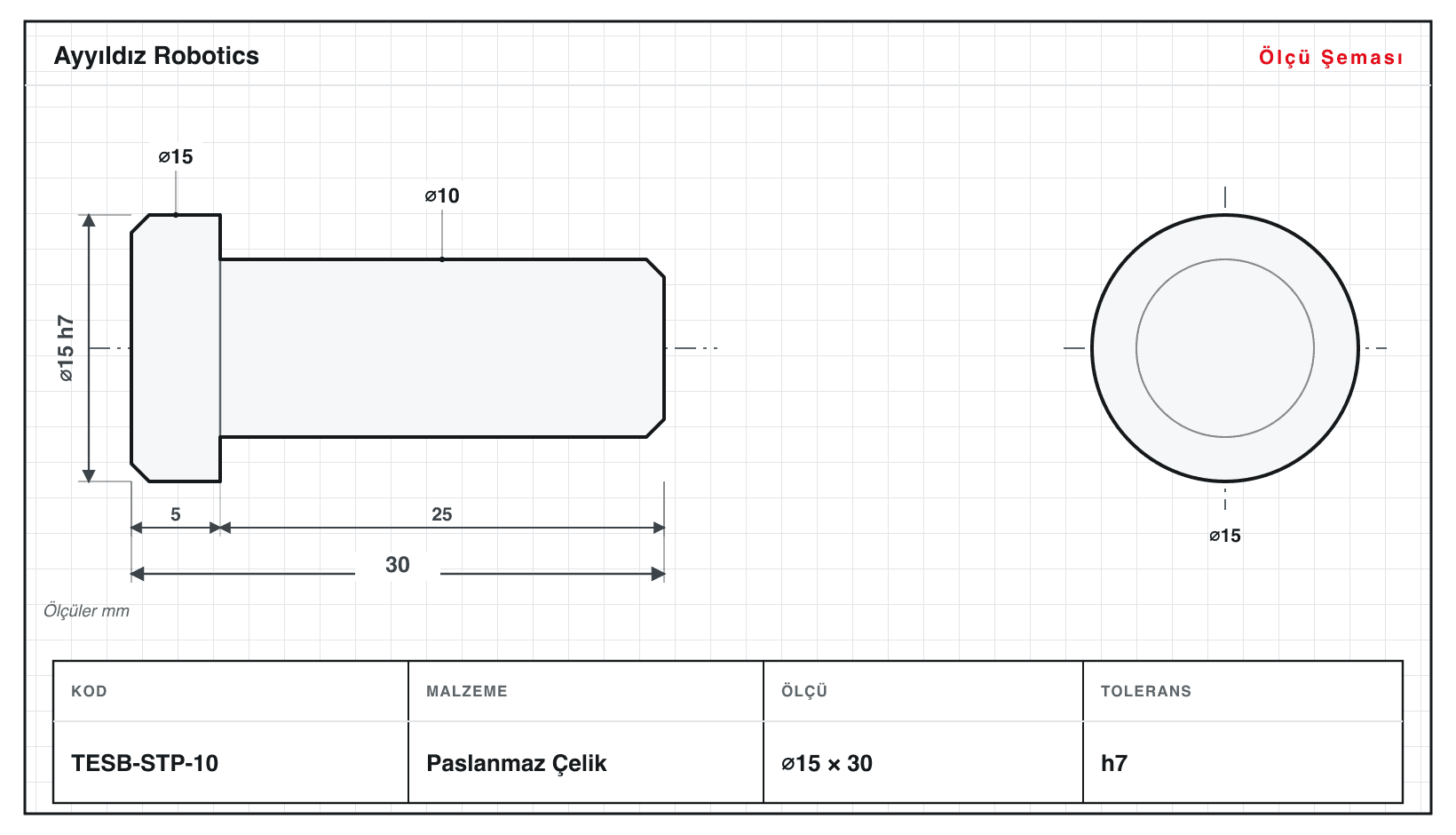

Stop Pimi (Durdurucu Pim)
Kademeli omuzlu durdurucu pim; hareketli parçaların strok sınırını belirler.
⌀8–20 · L 13–48 mm
12 çeşit

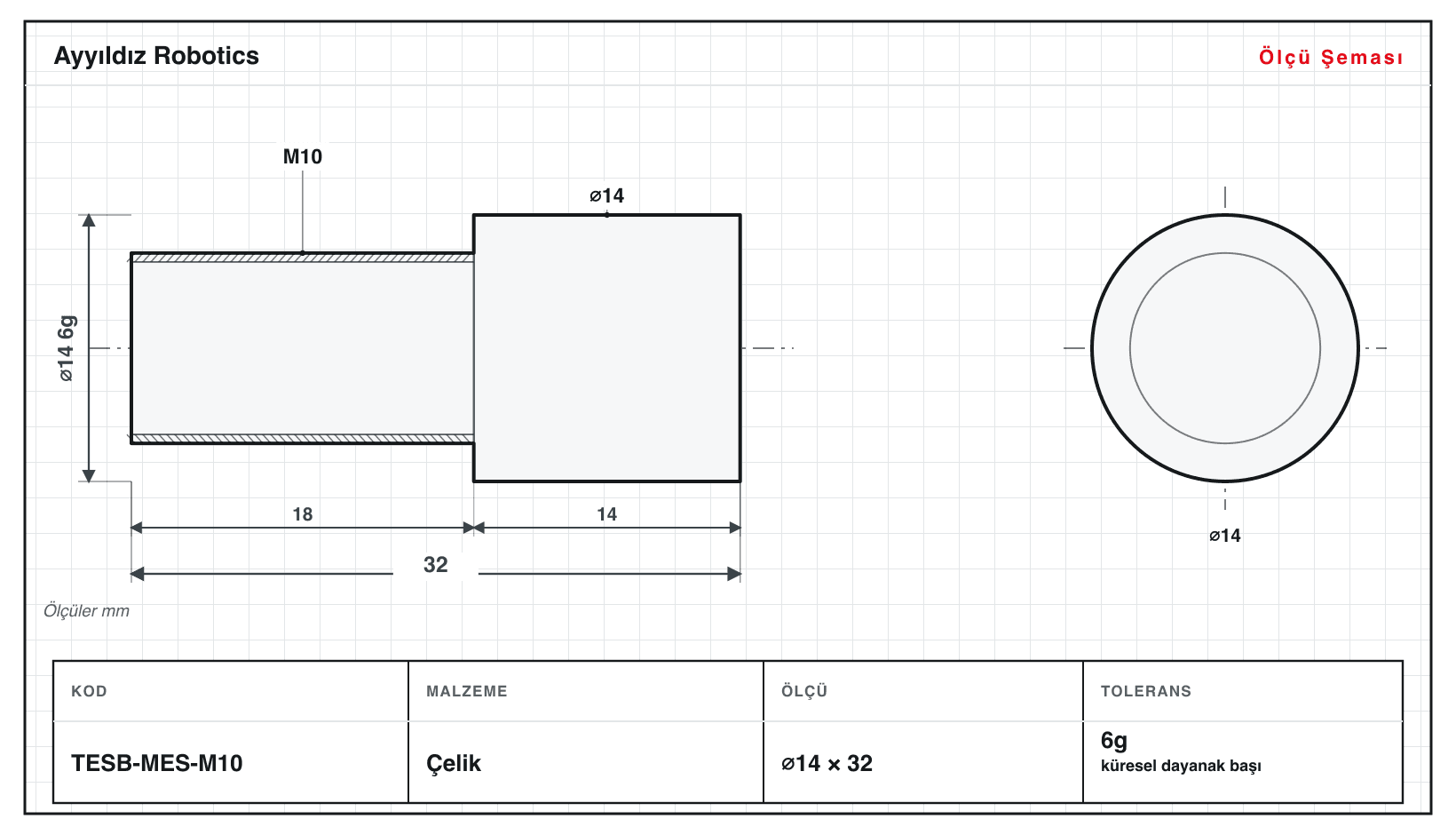

Mesnet Pimi (Destek Pimi)
Dişli gövdeli mesnet pimi; iş parçasını yükseklikte destekler ve dayanır.
⌀6–19,6 · L 18–38 mm
12 çeşit

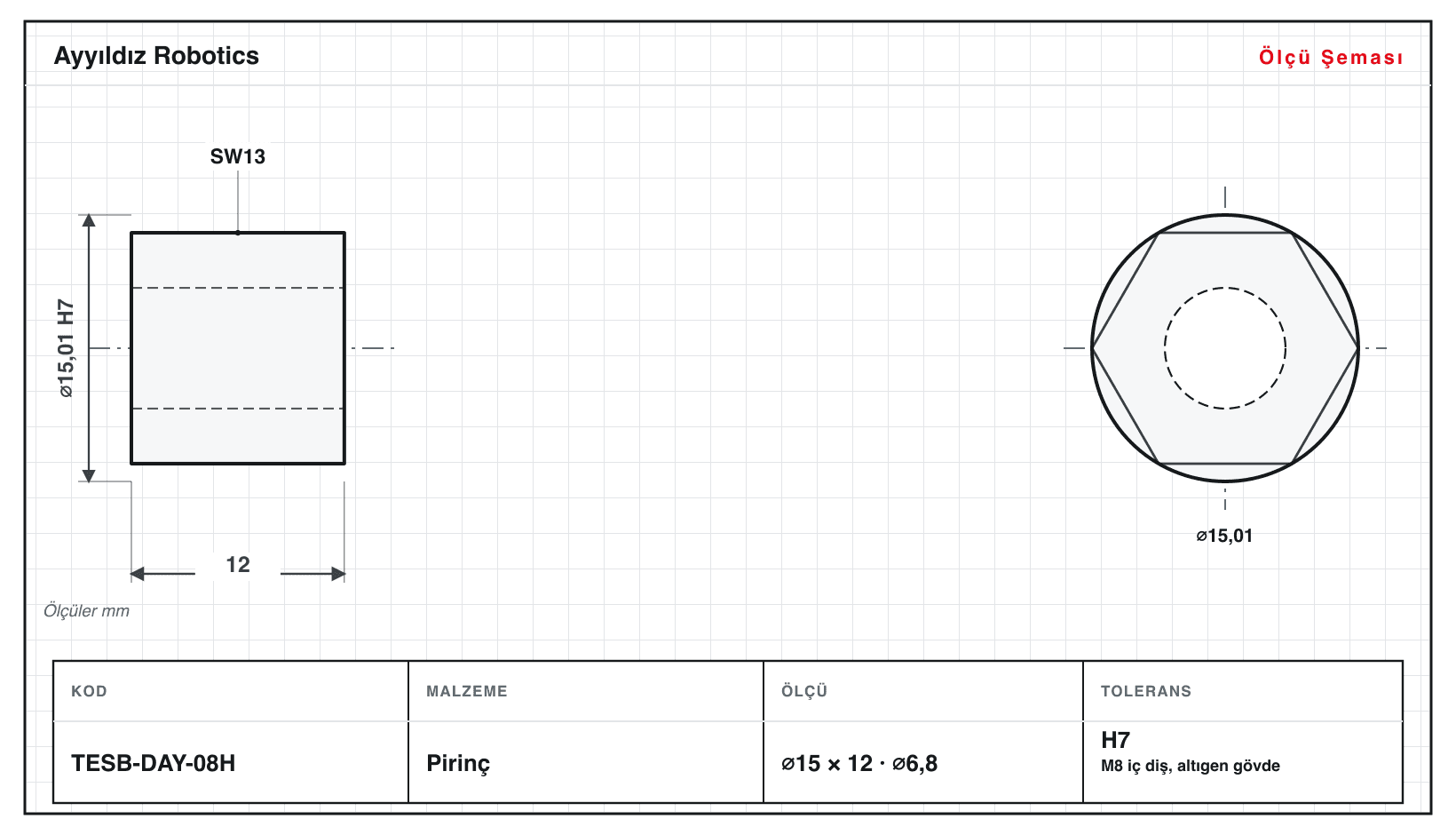

Dayanak Burcu
İç dişli delikli dayanak burcu; mil üzerinde sınır ve mesafe belirler.
⌀10–20 · L 8–20 mm
12 çeşit

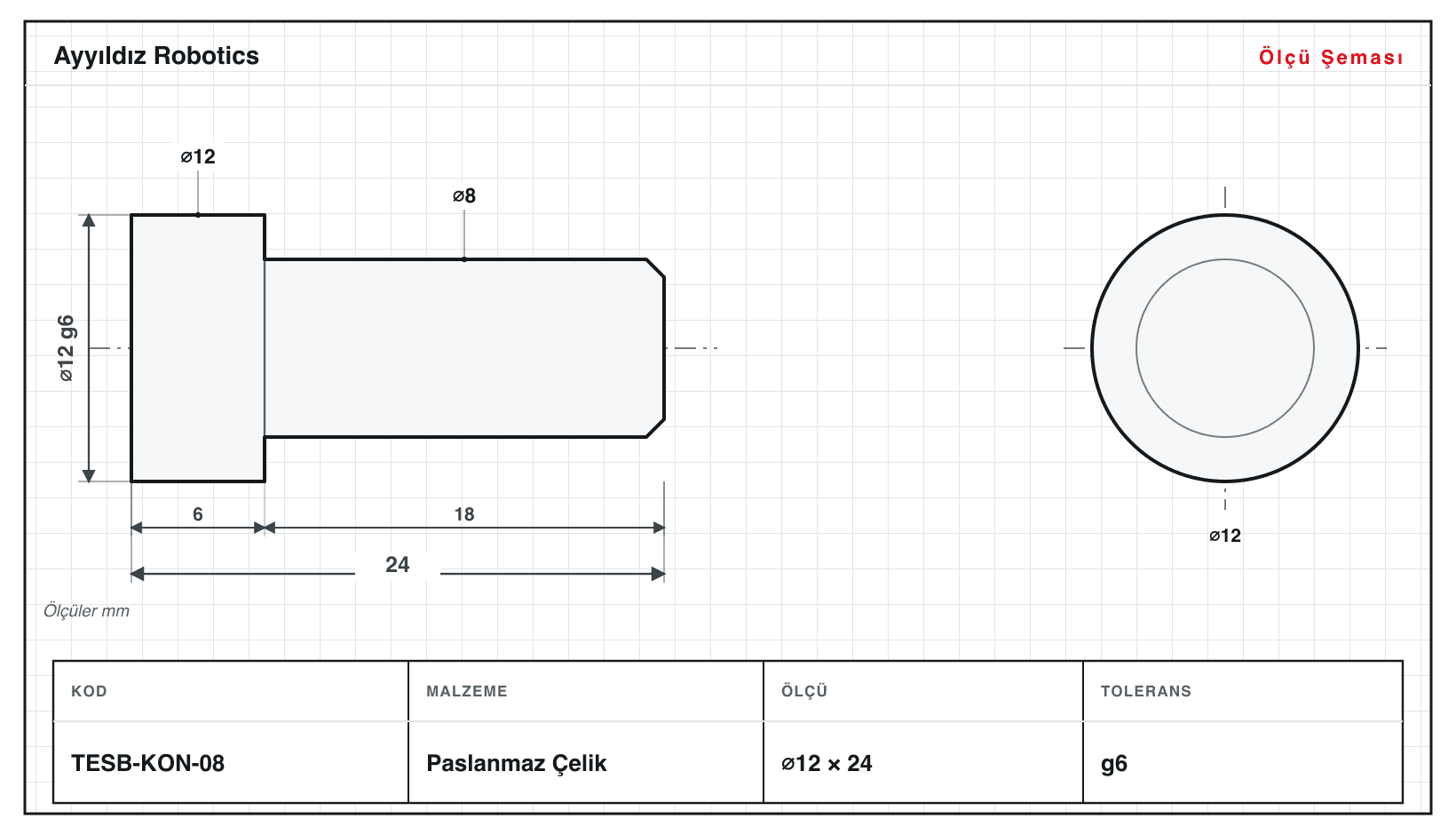

Konum Pimi (Merkezleme Pimi)
Konik girişli konum pimi; parçayı fikstürde hassas merkezler.
⌀6–20 · L 12–38 mm
12 çeşit

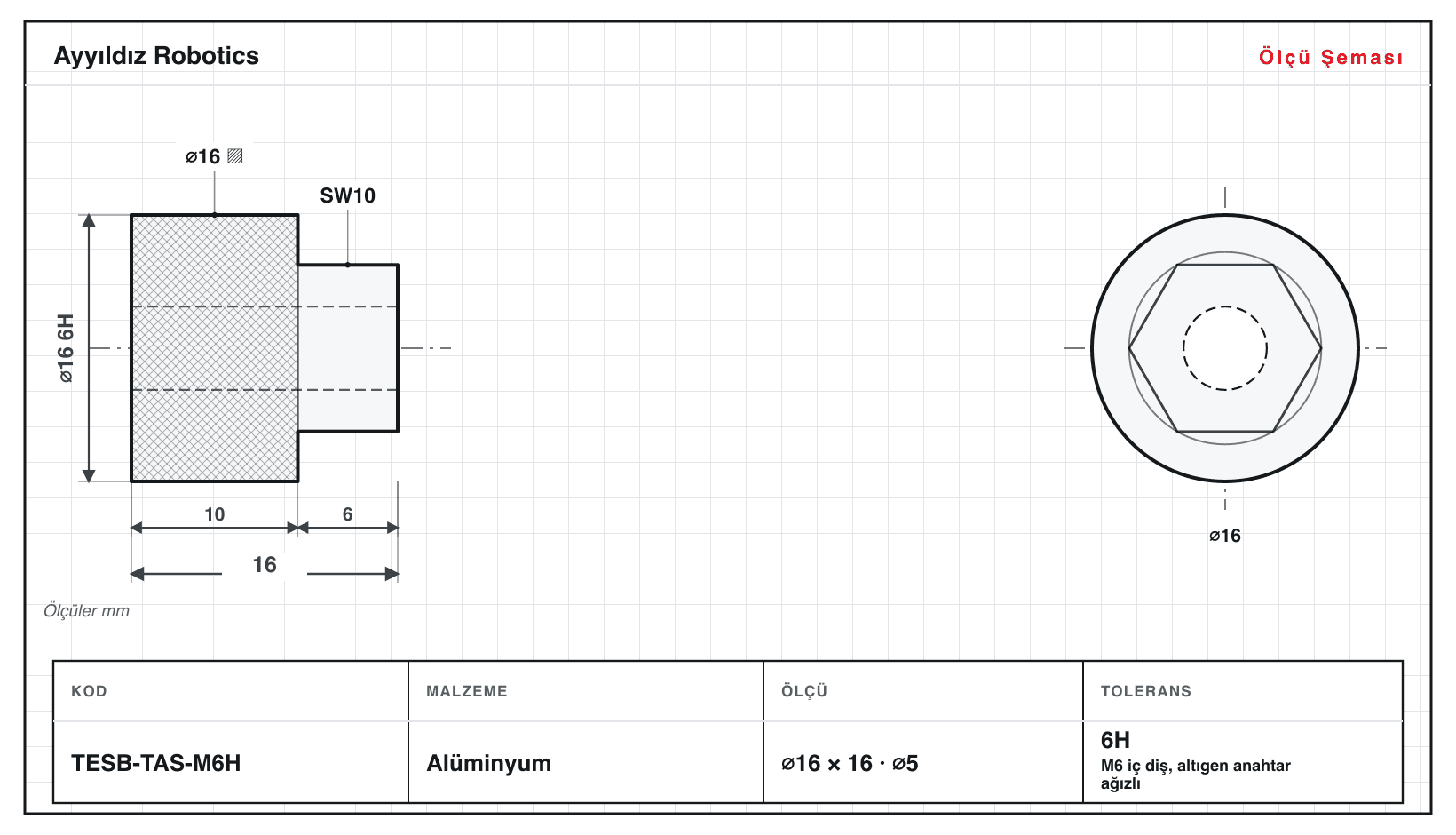

Tırtıllı Ayar Somunu
El ile çevrilen tırtıllı ayar somunu; iç dişli, alet gerektirmeden konum ayarı.
⌀10–20 · L 8–22 mm
12 çeşit

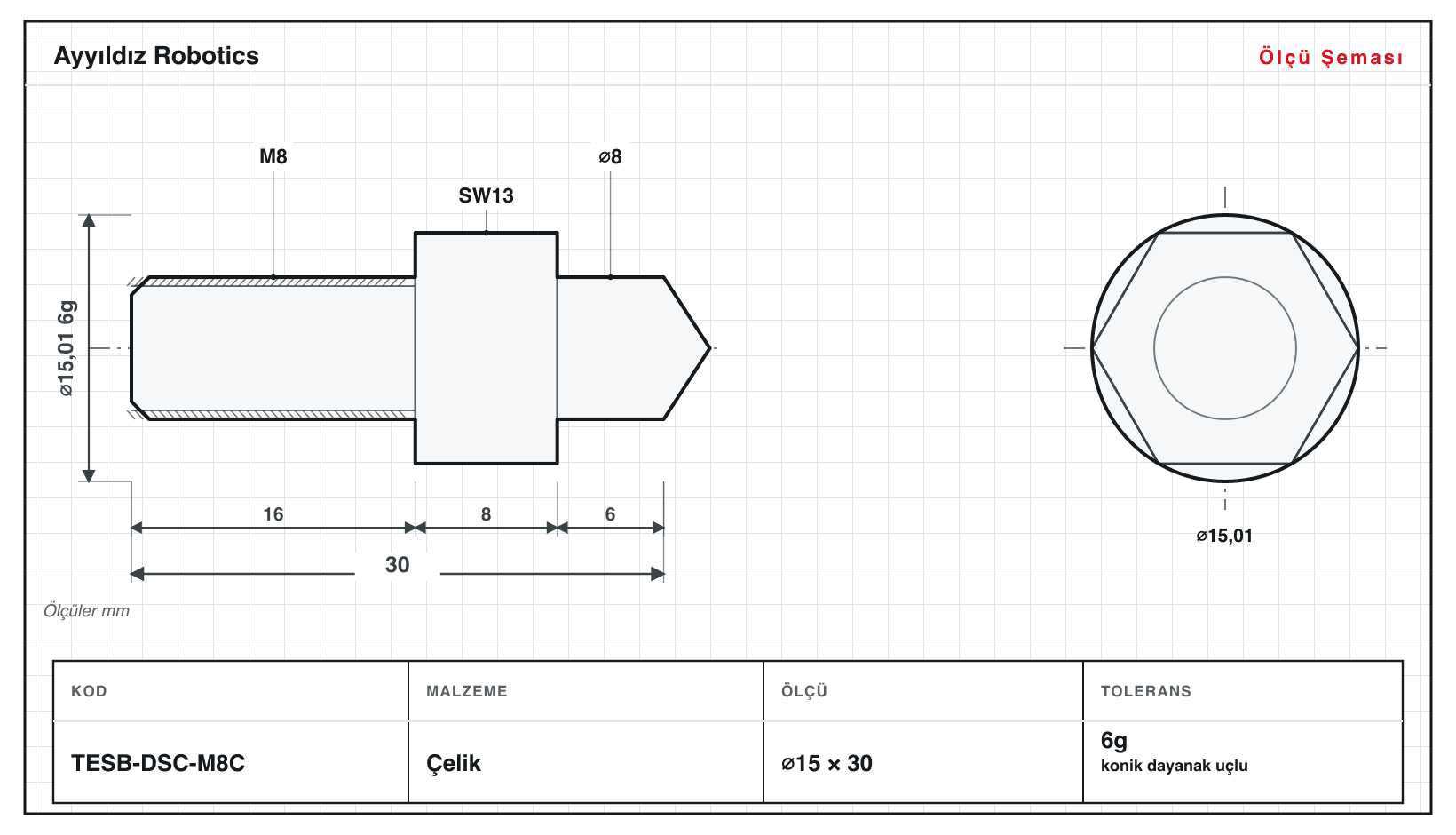

Ayarlı Dayanak Çubuğu (Saplama)
İki uçlu dişli ayar saplaması; anahtar ağızlı, dayanak mesafesini ince ayarlar.
⌀8,1–19,6 · L 25–52 mm
12 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınTespit ve merkezleme elemanları; kalıplarda, bağlama aparatlarında (fikstür), montaj hattı jiglerinde ve makine gövdelerinde iki parçanın konumunu birbirine göre tekrarlanabilir doğrulukta kilitleyen hassas tornalama parçalarıdır. Ayyıldız Robotics bu kategoride 14 aile ve 154 çeşit üretir: paralel dowel pim (ISO 2338), dişli (sökmeli) dowel pim (ISO 8733), konik uçlu ve dişli sabitlemeli merkezleme pimleri, altıgen anahtar ağızlı (SW7–SW17) merkezleme pimi, omuzlu dayama pimi, tırtıllı sıkı geçme kızak pimi, ayar vidası (DIN 913/914), stop pimi, mesnet ve dayanak burcu, konum pimi, tırtıllı ayar somunu ve ayarlı dayanak çubuğu. Çelik, paslanmaz çelik, pirinç ve alüminyumda; ⌀1–20 mm çap aralığında (SW-20 tavanı ⌀20 mm) CNC kayar otomatta işleriz. Sıkı geçme için m6, kızak/konum için g6, pim gövdesinde h6/h7, dişlerde 6g/6H, iç diş M2.5–M12 ve 60° merkezleme konisi standart üretilir. Standart ölçülerin yanı sıra teknik resminize göre özel üretim yapıyoruz; fiyatlandırma teklif usulüdür.
154 varyant boyunca işlem karması 51× diş çekme, 27× altıgen ağız frezeleme, 34× eksenel delik, 11× konik tornalama, 26× tırtıl. Parçalar 4–86 mm boyunda; en uzunu TESA-CPC-20 (86 mm) bile tek bağlamada bitiyor.
Toleranslar 8 sınıfa yayılıyor (6H, 6g, H7, g6, h6, h7, h8, m6) ve 132 varyant DIN veya ISO karşılığı taşıyor. Kategorideki en yüksek boy/çap oranı TESA-CPC-03'de: L/D 5,7 — kategorinin en uzun-ince oranı, klasik tornada da tutulabilir bir aralık.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Paralel dowel pimleri (ISO 2338) Goodway SW-20 kayar otomatta tek operasyonda tornalar, uçlarına pah/konik verir ve çapı sertlik ile birlikte istenen geçme sınıfına getiririz. Standart olarak sıkı geçme (press-fit) için m6, kayar/konum için g6, genel pim gövdesi için h6/h7 sınıflarını üretiriz. Sökmeli tip için ISO 8733'e göre iç diş (M2.5–M12) açarız.
Çelik, paslanmaz çelik (korozyon ve gıda/medikal ortamlar için), pirinç ve alüminyum kullanıyoruz. Malzeme seçimi çalışma yüküne, aşınmaya, korozyon ortamına ve karşı parçanın malzemesine göre yapılır; talebinizde belirtmeniz yeterlidir, uygun olanı öneririz.
SW-20 kayar otomatın bar kapasitesi gereği ⌀1–20 mm aralığında üretiyoruz. Kritik çaplarda h6/g6/m6 sınıflarını, dişlerde 6g/6H'yi, konik uçlarda 60° merkezleme konisini hedefliyoruz; uygun ölçülerde ±0,01 mm hedeflenir. Tolerans ve yüzey isteğinizi teknik resimde belirtmeniz yeterli.
Evet. 154 standart çeşidin yanı sıra teknik resminize (PDF, DWG/STEP veya ölçülü kroki) göre özel omuz, iç diş, tırtıl, altıgen ağız veya küresel/konik dayanak uçlu parçalar üretiyoruz. Numuneden veya çizimden tersine örnekleme de yapabiliyoruz.
2009'dan bu yana Düzce'de üretim yapıyor, hem prototip/numune adetlerini hem de seri siparişleri karşılıyoruz; katı bir minimum adet dayatmıyoruz. Teslim süresi malzeme temini, adet ve parça karmaşıklığına göre değişir ve teklifte net olarak belirtilir. Fiyatlandırma teklif usulüdür.
