Nozul & Meme İmalatı — CNC Kayar Otomat Tornalama
Sprey, sisleme, yelpaze, atomize ve dozaj memeleri: 14 aile, 132 çeşit. ⌀5–19.6 mm CNC torna. Çelik/paslanmaz/pirinç, özel üretim ve teklif.
Parça Aileleri
Konik Uçlu Sprey Meme
Dış dişli gövdeli, konik uçtan tam koni sprey deseni veren püskürtme memesi.
⌀9,2–19,6 · L 18–48 mm
10 çeşit

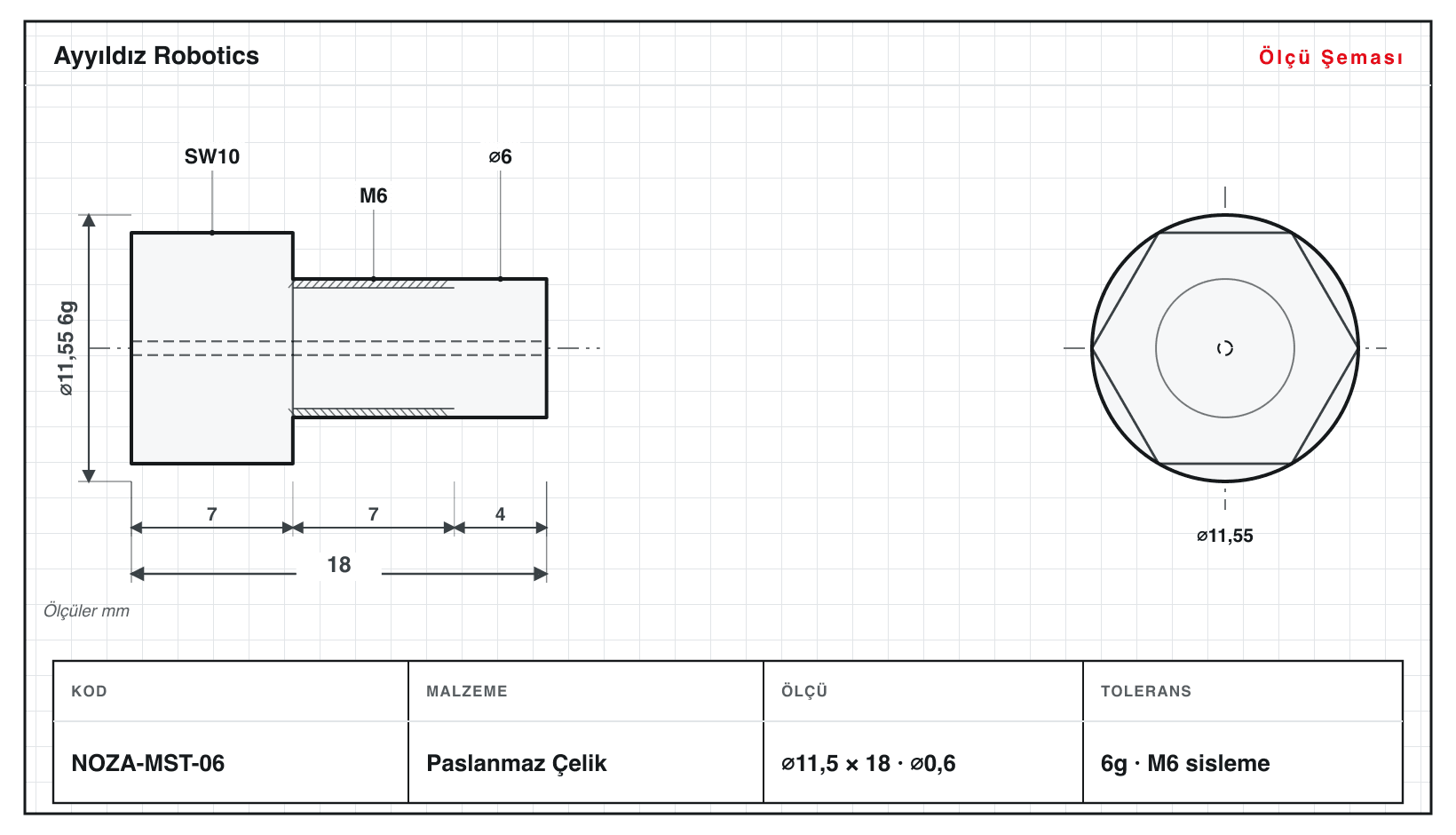

Sisleme Memesi
İnce orifisli, yüksek basınçta ince damla sisi üreten dişli sisleme memesi.
⌀6,4–19,6 · L 13–26 mm
10 çeşit

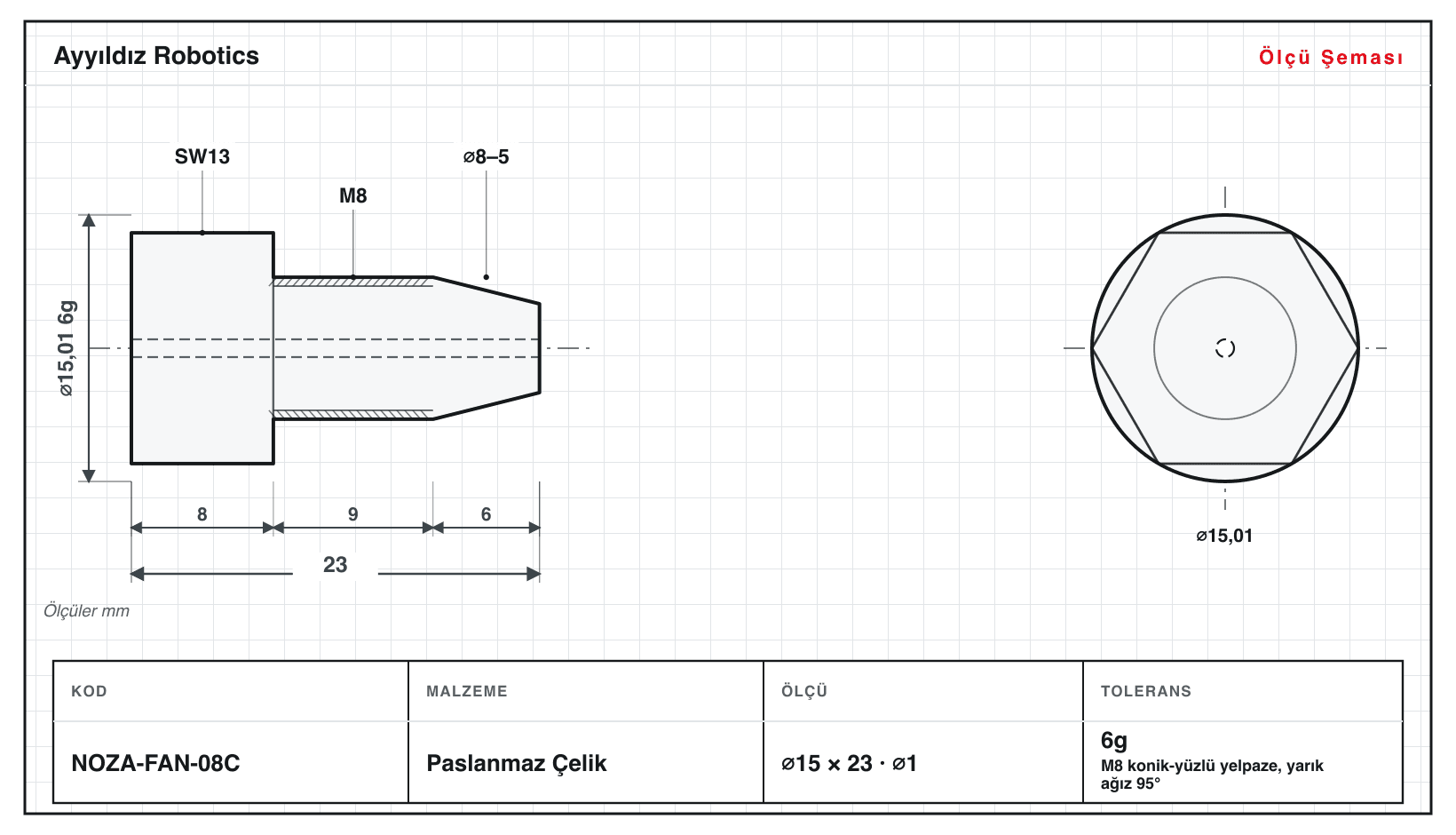

Yelpaze Meme
Düz yarık ağızlı, yassı yelpaze deseni püskürten dişli meme.
⌀8,1–19,6 · L 14–36 mm
10 çeşit

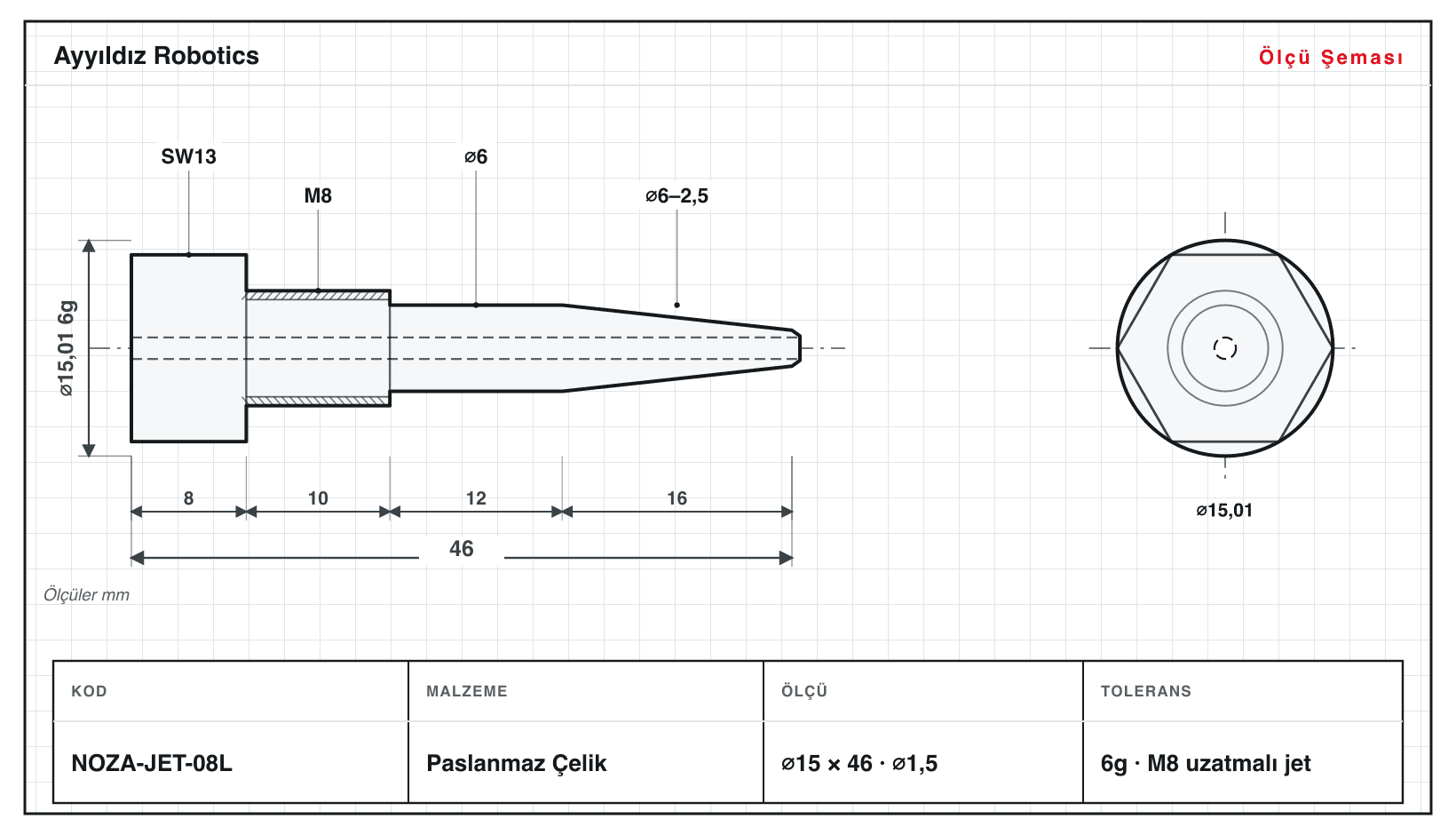

Konik Jet Meme
Uzun konik gövdeli, dar toplu jet demeti üreten dişli püskürtme memesi.
⌀8,1–19,6 · L 20–67 mm
10 çeşit

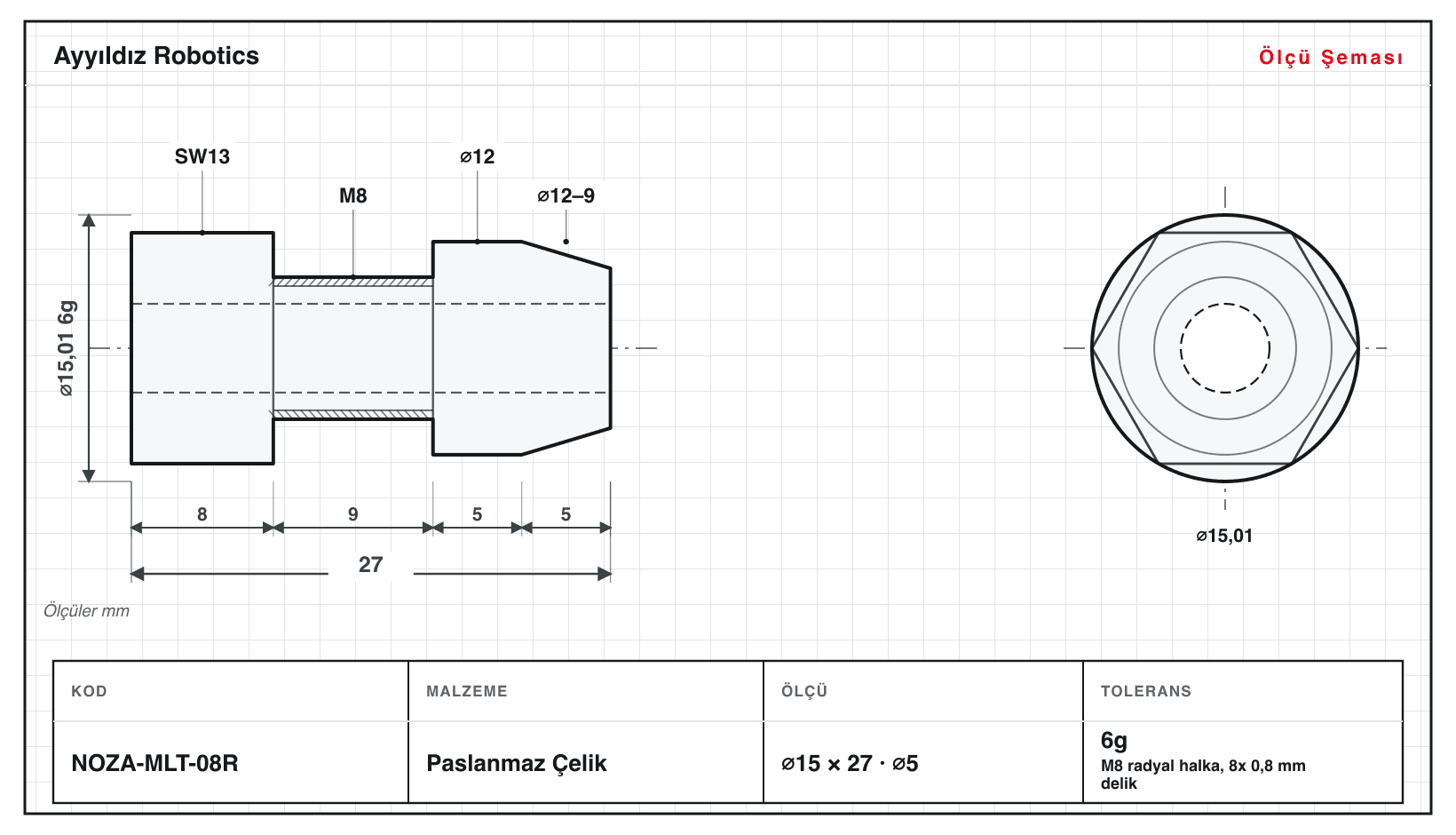

Çok Delikli Meme
Düz uçta çok sayıda radyal delikten dağıtılmış püskürtme veren dişli meme.
⌀9,2–19,6 · L 17–41 mm
9 çeşit
İçi Boş Koni Meme
Girdap odalı, halka biçimli içi boş koni sprey deseni üreten dişli meme.
⌀8,1–19,6 · L 15–39 mm
10 çeşit

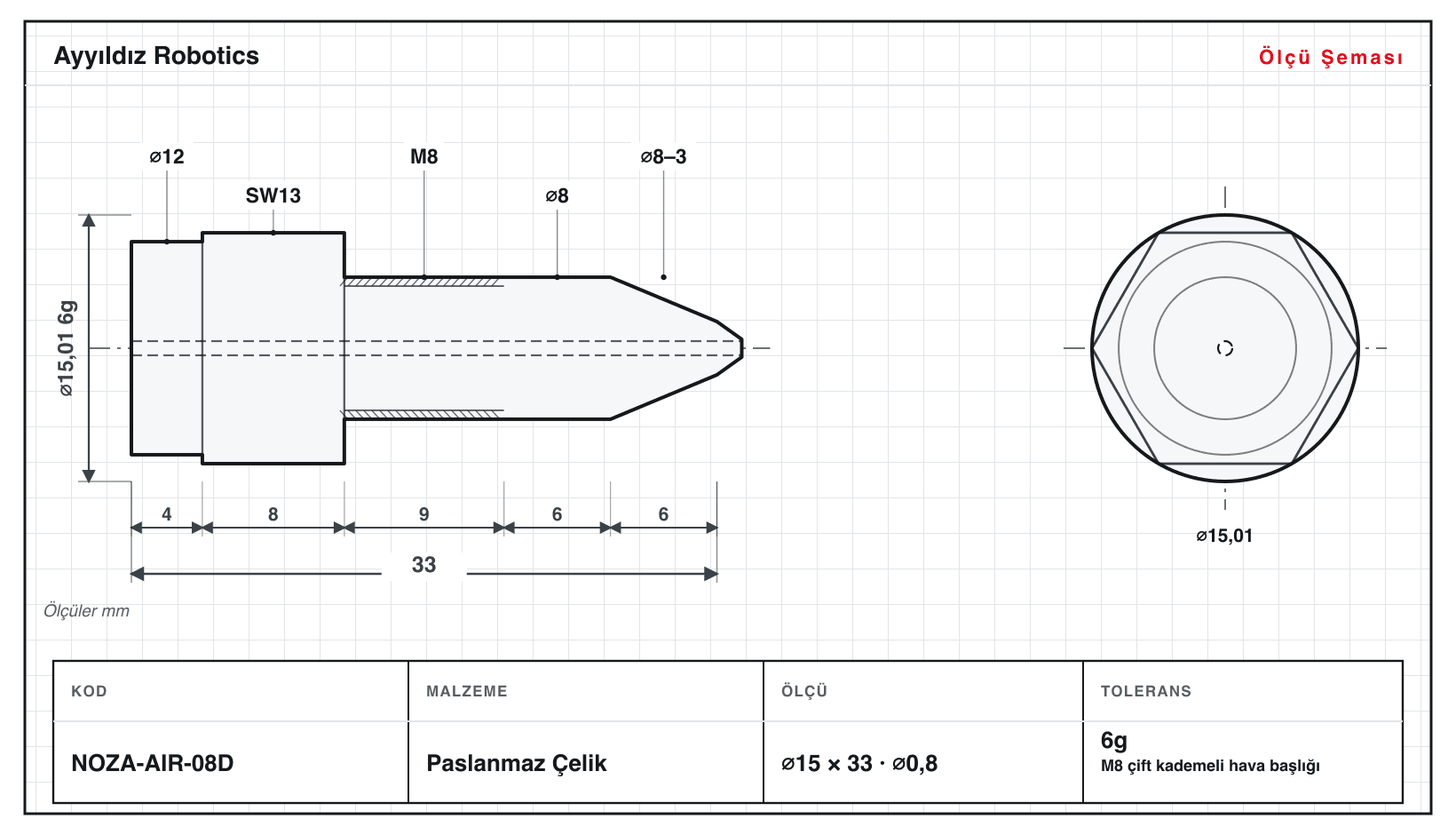

Havalı Atomize Meme
Sıvı ve hava kanallarını birleştirip çok ince damla üreten kademeli dişli meme.
⌀9,2–19,6 · L 20–48 mm
9 çeşit

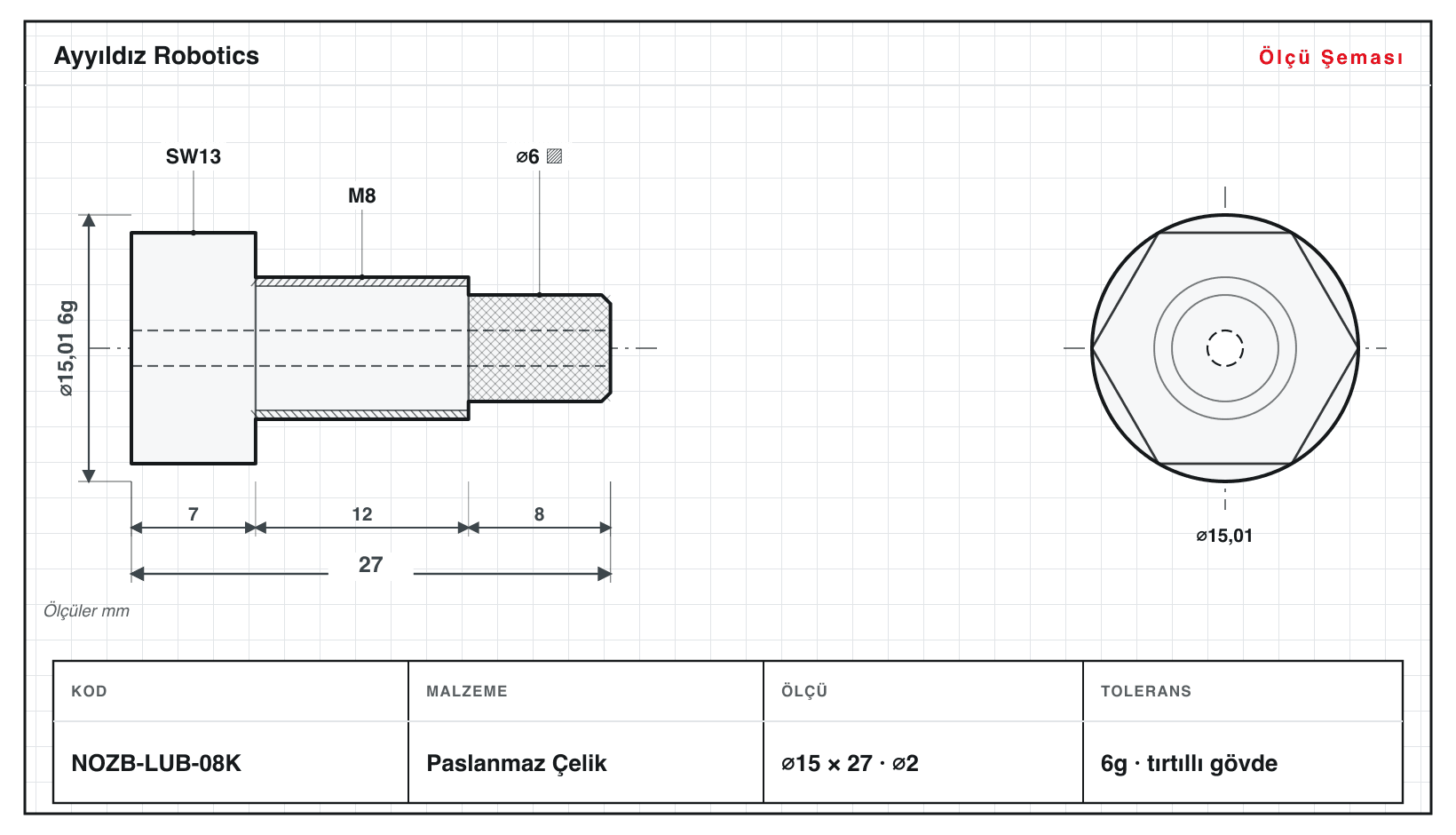

Yağlama Nozulu
Merkezi delikli, dişli bağlantılı hassas yağ dağıtım nozulu.
⌀8,1–19,6 · L 19–47 mm
10 çeşit

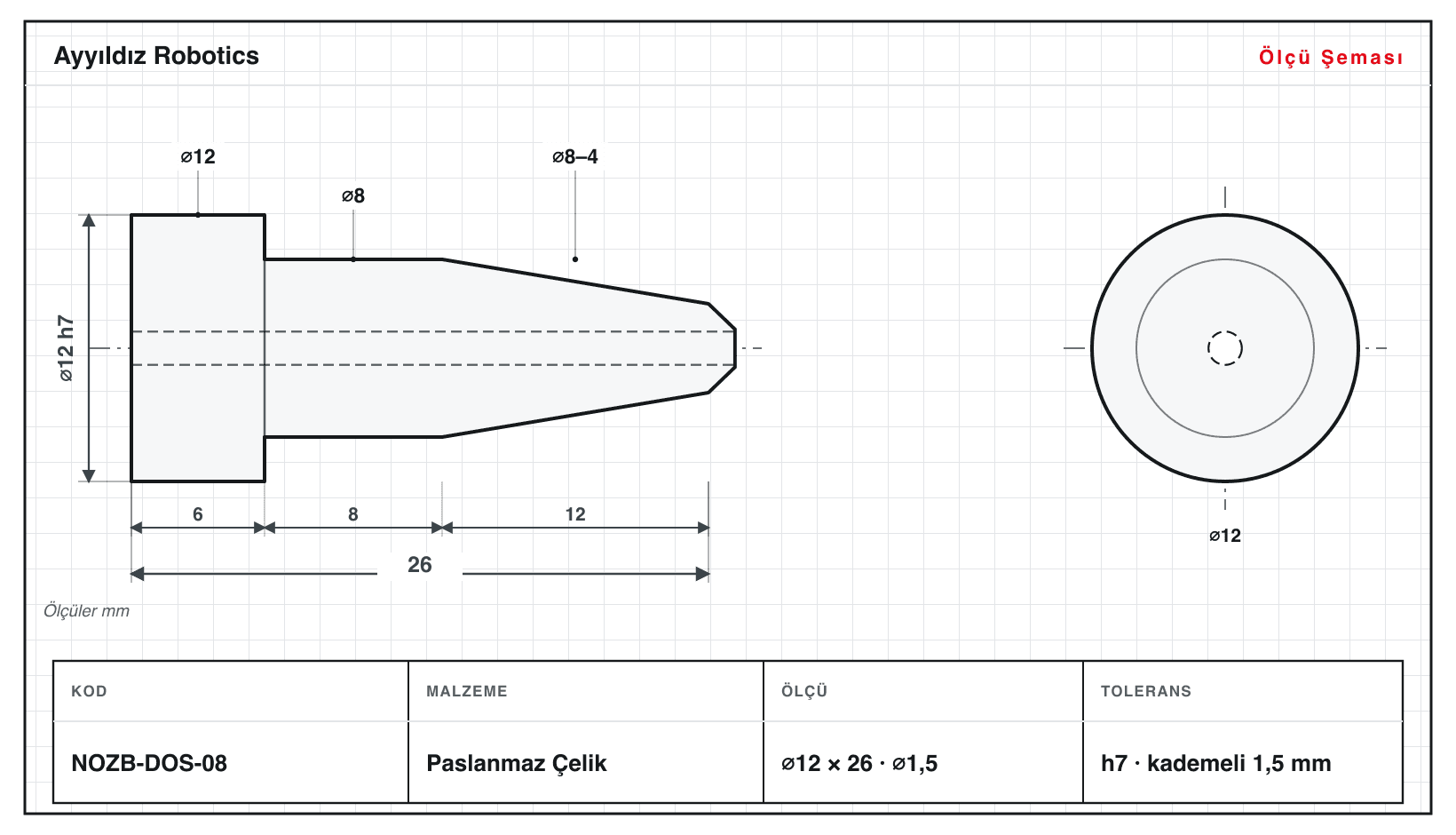

Dozaj Ucu
İnce delikli, kademeli konik dozaj nozulu; sıvı hassas dozajı için.
⌀6–19,6 · L 13–36 mm
10 çeşit

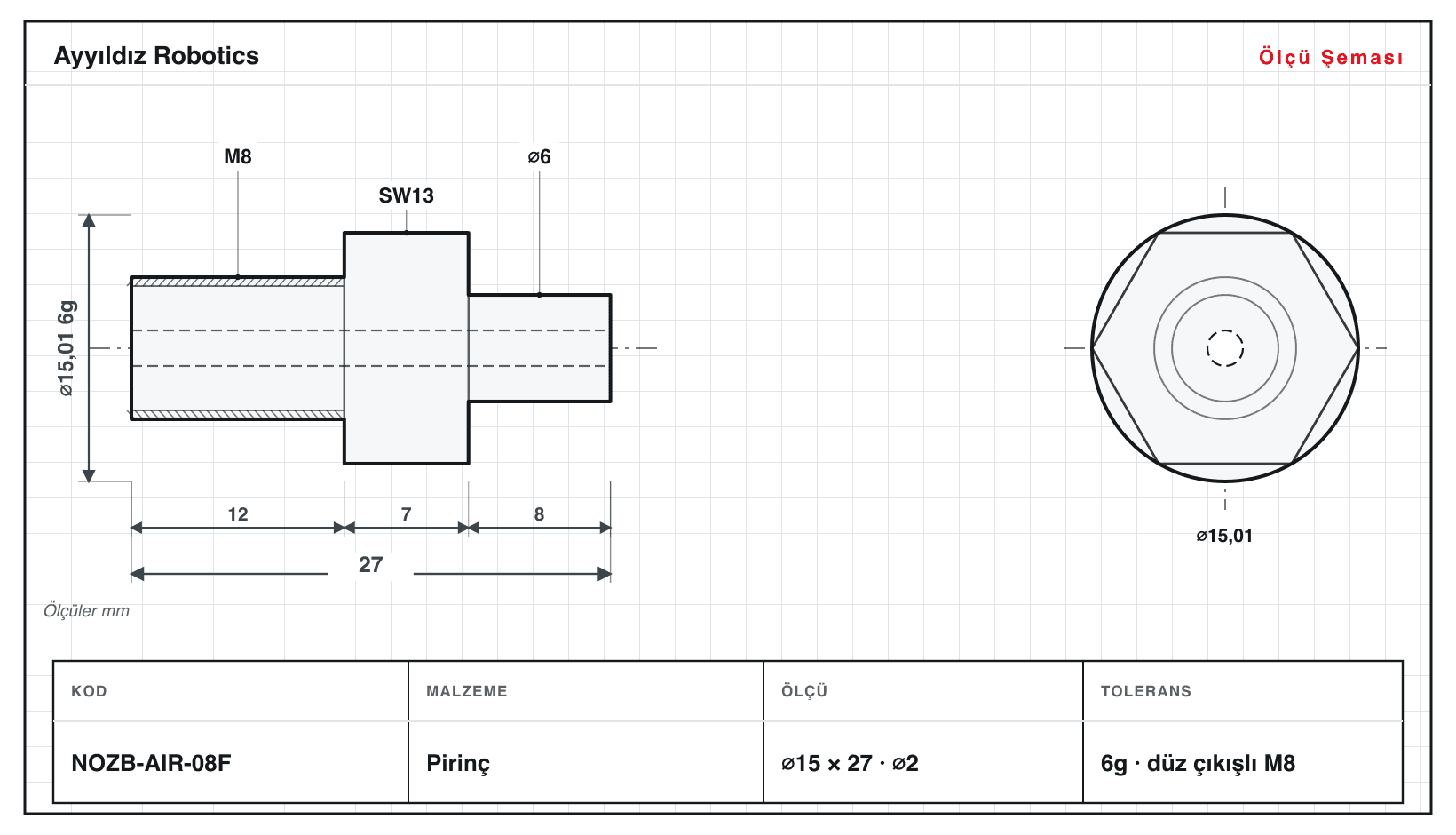

Hava Üfleme Ucu
Yüksek hızlı hava jeti için daralan çıkışlı üfleme ucu.
⌀5–19,6 · L 20–50 mm
10 çeşit

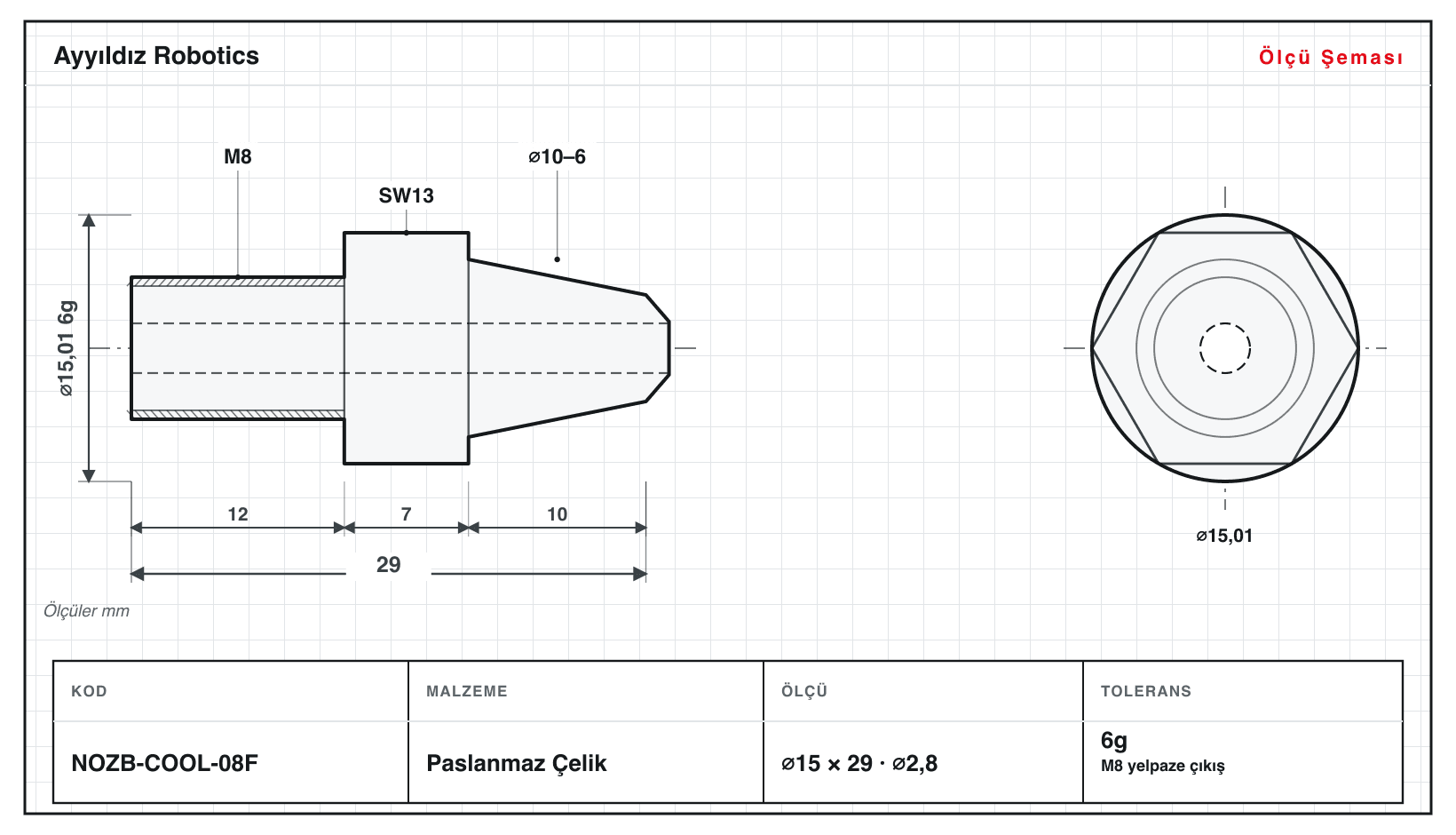

Soğutma Memesi
Talaş boşaltma için yönlendirilmiş soğutucu sıvı püskürtme memesi.
⌀9,2–19,6 · L 21–57 mm
9 çeşit

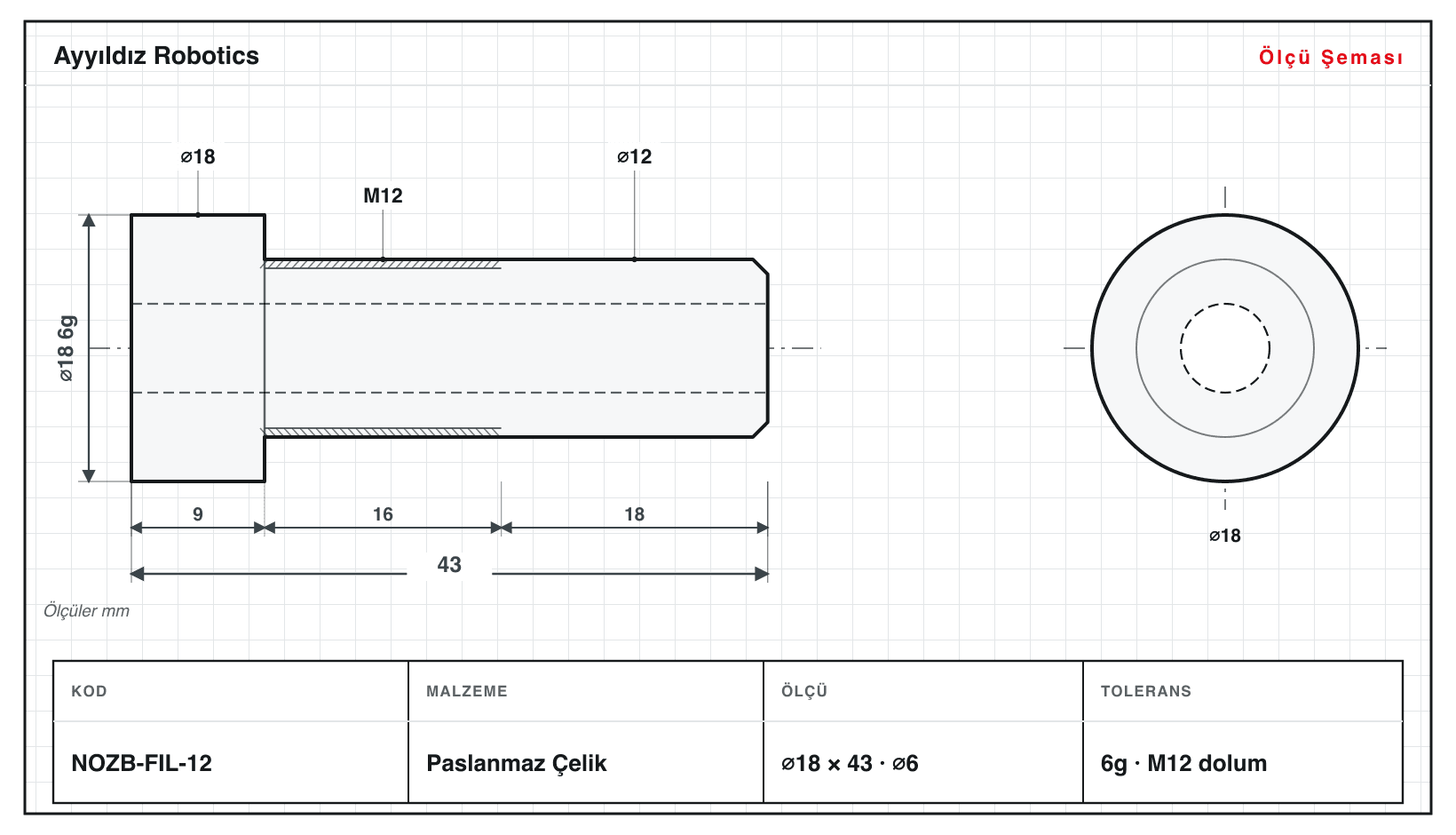

Dolum Ucu
Geniş delikli, damlamasız kapamalı sıvı dolum ucu.
⌀11,5–19,6 · L 28–55 mm
8 çeşit

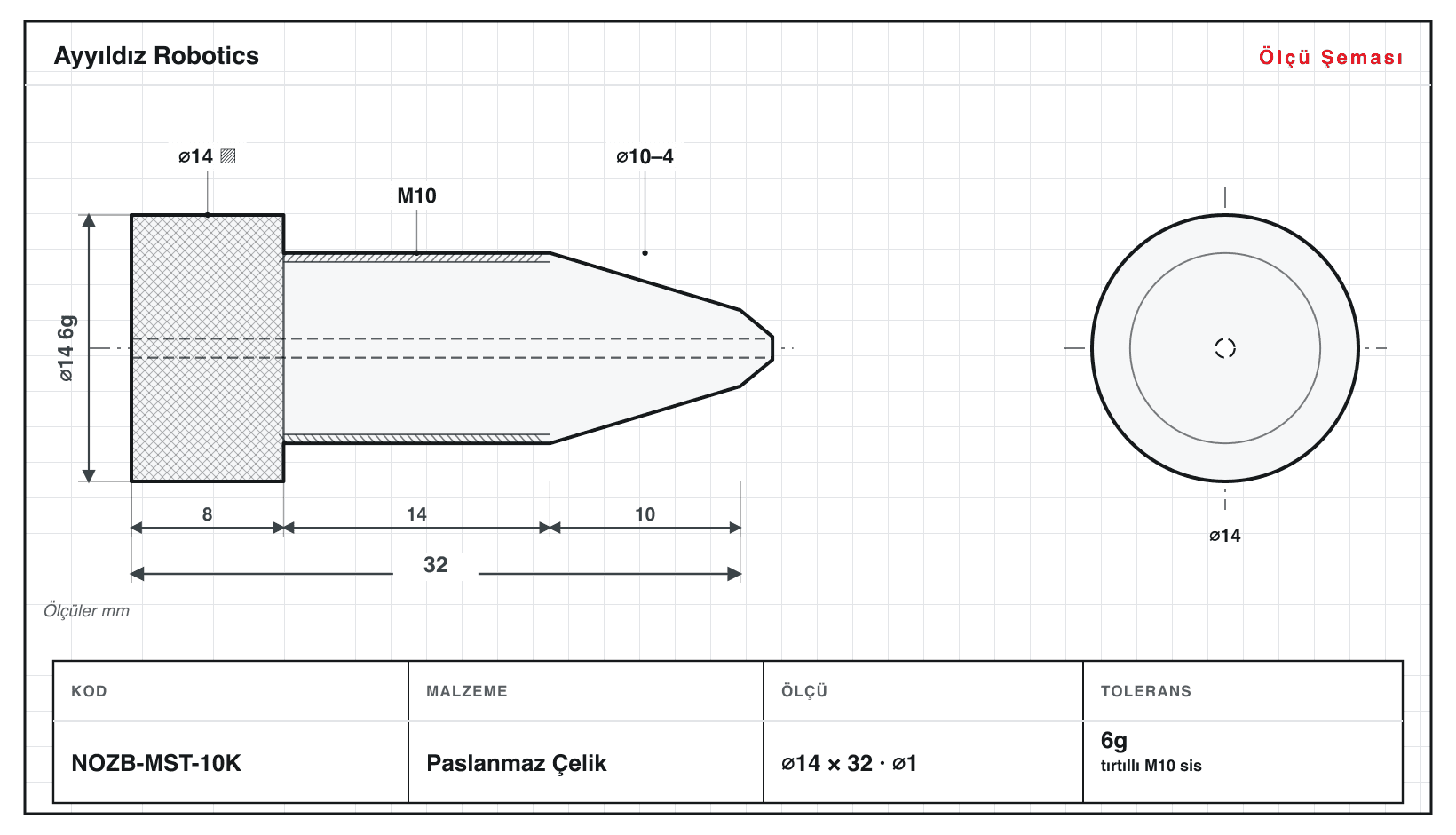

Sisleme Nozulu
İnce delikli, konik uçlu sis/aerosol üretim nozulu.
⌀5–19,6 · L 19–37 mm
9 çeşit

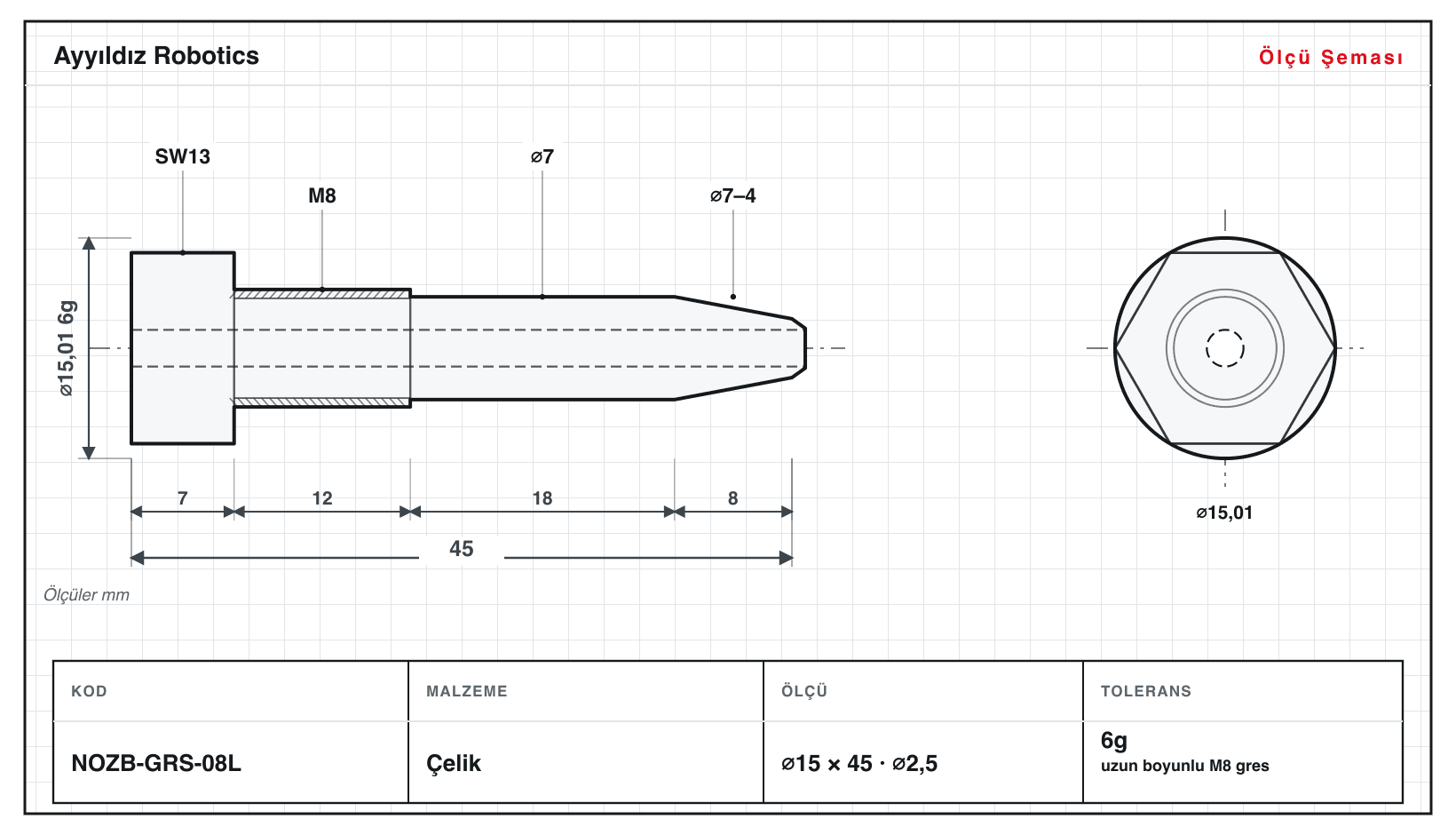

Gres Nozulu
Yüksek basınçlı gres iletimi için dişli, konik uçlu nozul.
⌀11,5–19,6 · L 24–45 mm
8 çeşit
⌀ ve L yazın; o ölçüdeki varyantlar kod ve toleransıyla listelensin.
Bu kategoride ölçüyle arayınNozullar ve memeler; sıvı, hava veya gres akışını kontrollü biçimde püskürten, atomize eden ya da yönlendiren hassas dönme simetrili parçalardır. Otomotiv, tarımsal ilaçlama, boya-kaplama hatları, gıda dolum, yağlama-yağ sistemleri ve soğutma-sıvı devreleri gibi sektörlerde çalışırlar; performansları büyük ölçüde delik çapı, koni açısı ve iç geometrideki mikron seviyesi hassasiyete bağlıdır. Bu kategoride Konik Uçlu Sprey Meme, Sisleme Memesi, Yelpaze Meme, Konik Jet Meme, Çok Delikli Meme, İçi Boş Koni Meme, Havalı Atomize Meme, Yağlama Nozulu, Dozaj Ucu, Hava Üfleme Ucu, Soğutma Memesi, Dolum Ucu, Sisleme Nozulu ve Gres Nozulu olmak üzere 14 aile, toplam 132 çeşit yer alır. Çelik, paslanmaz çelik, pirinç ve alüminyumdan; genellikle h6/H7 çap toleransıyla üretilir; kritik çaplarda ±0,01 mm hedeflenir. İmalat, Goodway SW-20 CNC kayar otomatta ⌀5–19.6 mm aralığında tek operasyonda tamamlanır. Teknik resminizi ya da numunenizi iletin; ölçü, malzeme ve adede göre özel üretim ve teklif hazırlayalım.
Bu kategoriyi diş belirliyor: 132 varyantın 124 tanesinde (%94) diş var. İşlem karması tam olarak 124× diş çekme, 112× altıgen ağız frezeleme, 132× eksenel delik, 88× konik tornalama, 8× tırtıl — hepsi 13–67 mm boyundaki parçalarda, tek bağlamada tamamlanıyor.
Buradaki her şey 2 tolerans sınıfında işleniyor (6g, h7) ve varyantların %100'i bir DIN veya ISO standardına karşılık geliyor. Kategorideki en yüksek boy/çap oranı NOZB-AIR-04'de: L/D 4 — kategorinin en uzun-ince oranı, klasik tornada da tutulabilir bir aralık.
Tüm parçalar teknik resminize göre CNC torna ile üretilir — seri, küçük parti ve özel imalat. Resminizi (PDF/DWG/STEP) gönderin, teklif çıkaralım.
Sık Sorulan Sorular
Goodway SW-20 CNC kayar otomatta, ⌀5–19.6 mm çubuk malzemeden tek operasyonda tornalıyoruz. Koni açısı, oturma yüzeyi ve orifis (püskürtme deliği) kayar otomatın yüksek eş merkezliliği sayesinde tekrarlanabilir biçimde işlenir; küçük delikler ve çapraz kanallar için tahrikli takım ve ek delme operasyonları uygulanır. Seri boyunca ilk parça ve ara ölçüler kontrol edilir.
Çelik, paslanmaz çelik, pirinç ve alüminyum standart seçeneklerimizdir. Korozyon ve kimyasal ilaçlamaya karşı paslanmaz çelik, elektrik/ısı iletimi ve kolay işlenebilirlik için pirinç, hafiflik için alüminyum tercih edilir. Kullanım ortamınızı belirtirseniz malzeme önerisi sunarız.
Çap toleransları tipik olarak h6/H7 seviyesindedir; kritik çaplarda ±0,01 mm hedeflenir. Orifis çapı, koni açısı ve yüzey pürüzlülüğü teknik resimdeki değerlere göre işlenir ve ölçülür.
Evet. 132 standart çeşide ek olarak, teknik resim veya numuneden hareketle özel delik çapı, koni açısı, diş ve bağlantı geometrisiyle üretim yaparız. ⌀20 mm'e kadar (SW-20 tavanı) her ölçü değerlendirilir.
2009'dan beri Düzce'de fason dekolataj üretimi yapıyoruz; küçük seri prototipten yüksek adetli seri üretime kadar esneğiz. Kesin minimum adet, teslim süresi ve fiyat; ölçü, malzeme ve adete göre teklif aşamasında netleşir. Yurt içi ve ihracat siparişleri karşılanır.
