Rijit Kaplin Göbeği
İki kademeli delikli rijit kaplin göbeği; iki mili boşluksuz eksenel hizalar.

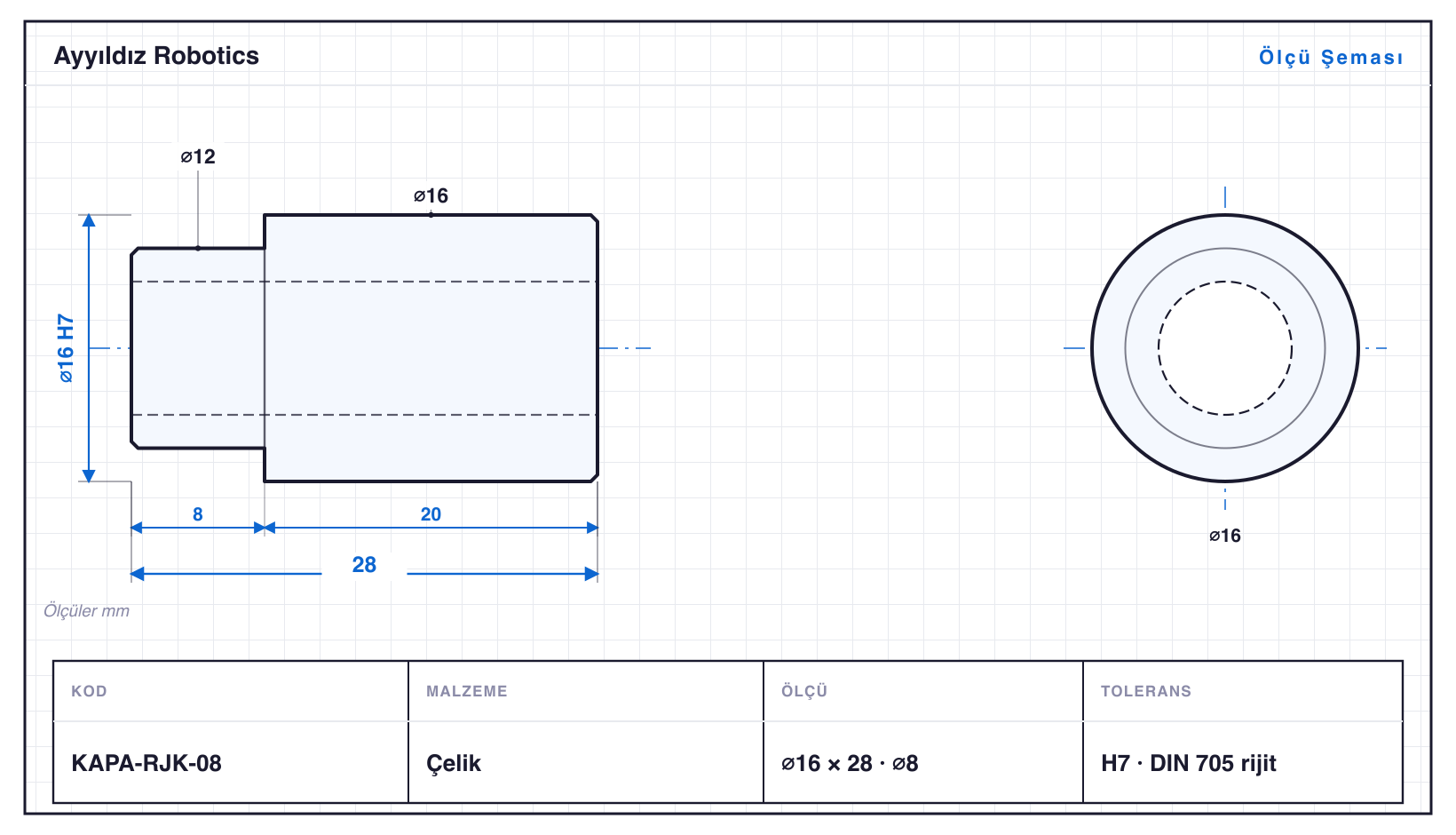

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KAPA-RJK-04 | 12 | 22 | ⌀4 · 2 kademe | H7 · ⌀4: +0,012/0 | DIN 705 rijit |
| KAPA-RJK-05 | 13 | 23 | ⌀5 · 2 kademe | H7 · ⌀5: +0,012/0 | DIN 705 rijit |
| KAPA-RJK-06 | 14 | 25 | ⌀6 · 2 kademe | H7 · ⌀6: +0,012/0 | DIN 705 rijit |
| KAPA-RJK-07 | 15 | 26 | ⌀7 · 2 kademe | H7 · ⌀7: +0,015/0 | DIN 705 rijit |
| KAPA-RJK-08 | 16 | 28 | ⌀8 · 2 kademe | H7 · ⌀8: +0,015/0 | DIN 705 rijit |
| KAPA-RJK-09 | 17 | 30 | ⌀9 · 2 kademe | H7 · ⌀9: +0,015/0 | DIN 705 rijit |
| KAPA-RJK-10 | 18 | 33 | ⌀10 · 2 kademe | H7 · ⌀10: +0,015/0 | DIN 705 rijit |
| KAPA-RJK-11 | 19 | 35 | ⌀11 · 2 kademe | H7 · ⌀11: +0,018/0 | DIN 705 rijit |
| KAPA-RJK-12 | 20 | 38 | ⌀12 · 2 kademe | H7 · ⌀12: +0,018/0 | DIN 705 rijit |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Rijit Kaplin Göbeği, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Kaplin & Mil Adaptörleri ailesidir — çaplar ⌀12–20 mm, boylar 22–38 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KAPA-RJK-12, 38 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀4–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KAPA-RJK-12: ⌀20 mm çapta 38 mm boy, yani L/D 1,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H7 toleransında işlenir; en küçüğü KAPA-RJK-04 (⌀12 mm), en büyüğü KAPA-RJK-12 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
