Flanşlı Adaptör
Flanşlı gövdeli, dişli mil bağlantı adaptörü.

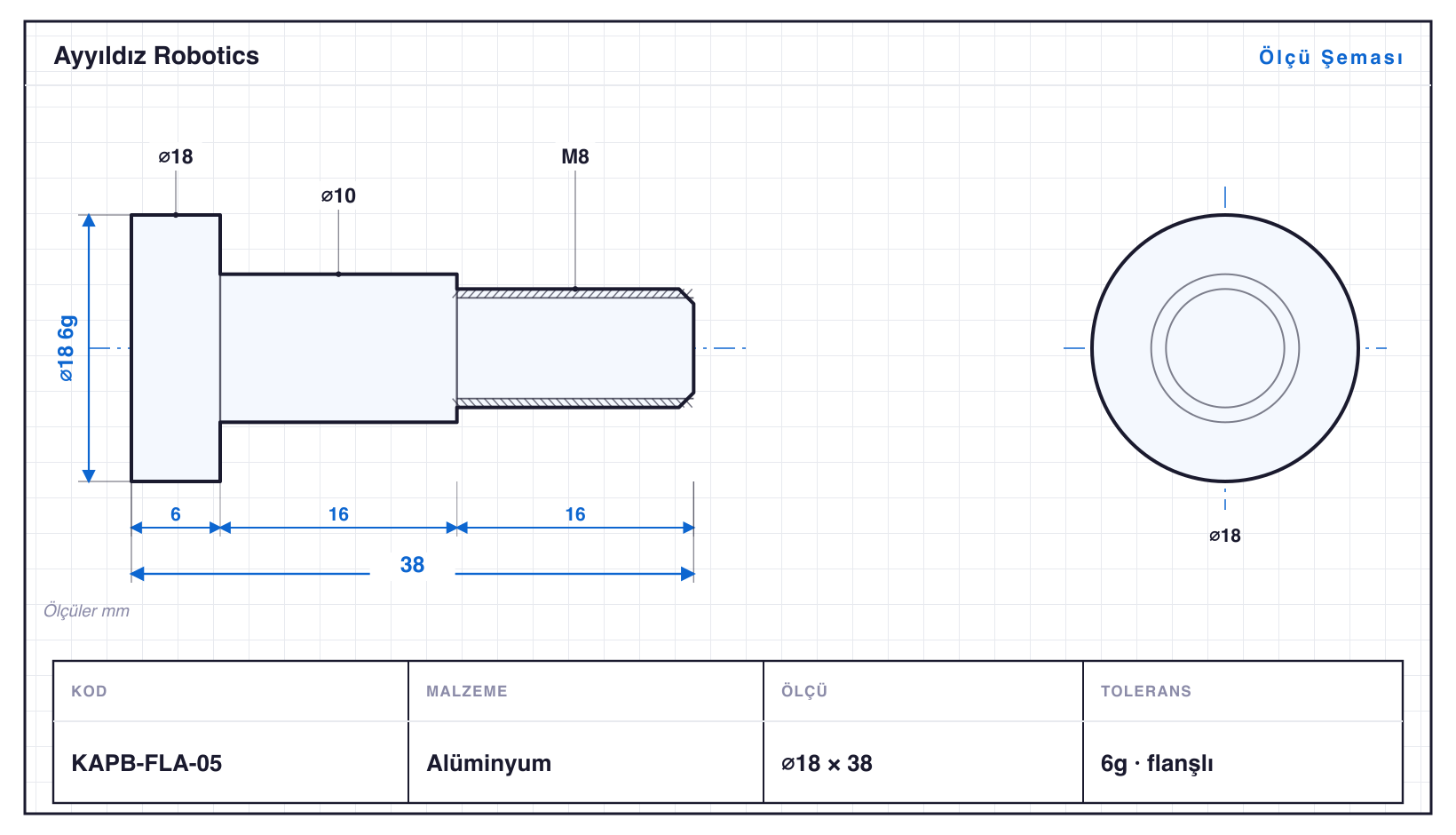

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KAPB-FLA-01 | 14 | 24 | M5 | 6g | flanşlı |
| KAPB-FLA-02 | 16 | 28 | M6 | 6g | flanşlı |
| KAPB-FLA-03 | 16 | 31 | M6 | 6g | flanşlı |
| KAPB-FLA-04 | 18 | 36 | M8 | 6g | flanşlı |
| KAPB-FLA-05 | 18 | 38 | M8 | 6g | flanşlı |
| KAPB-FLA-06 | 20 | 42 | M8 | 6g | flanşlı |
| KAPB-FLA-07 | 20 | 47 | M10 | 6g | flanşlı |
| KAPB-FLA-08 | 20 | 52 | M10 | 6g | flanşlı |
| KAPB-FLA-09 | 20 | 56 | M12 | 6g | flanşlı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Flanşlı Adaptör, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Kaplin & Mil Adaptörleri ailesidir — çaplar ⌀14–20 mm, boylar 24–56 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KAPB-FLA-09, 56 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KAPB-FLA-09: ⌀20 mm çapta 56 mm boy, yani L/D 2,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü KAPB-FLA-01 (⌀14 mm), en büyüğü KAPB-FLA-09 (⌀20 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
