Dişli Mil Adaptörü
Bir ucu düz mil, diğer ucu dış dişli mil adaptörü.

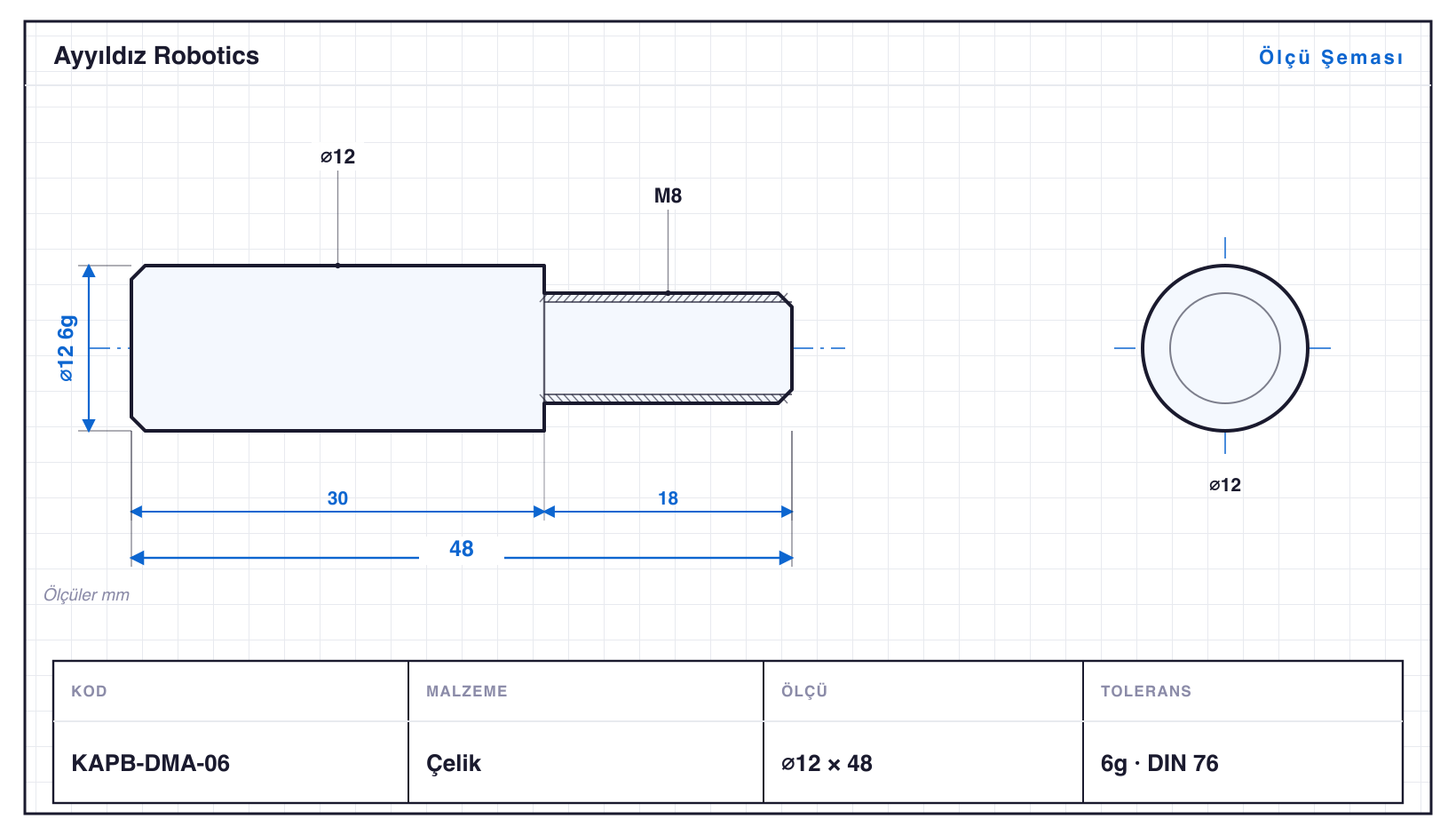

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KAPB-DMA-01 | 6 | 28 | M4 | 6g | DIN 76 |
| KAPB-DMA-02 | 6 | 32 | M5 | 6g | DIN 76 |
| KAPB-DMA-03 | 8 | 36 | M6 | 6g | DIN 76 |
| KAPB-DMA-04 | 10 | 39 | M6 | 6g | DIN 76 |
| KAPB-DMA-05 | 10 | 44 | M8 | 6g | DIN 76 |
| KAPB-DMA-06 | 12 | 48 | M8 | 6g | DIN 76 |
| KAPB-DMA-07 | 12 | 52 | M10 | 6g | DIN 76 |
| KAPB-DMA-08 | 14 | 57 | M10 | 6g | DIN 76 |
| KAPB-DMA-09 | 16 | 62 | M12 | 6g | DIN 76 |
| KAPB-DMA-10 | 18 | 64 | M12 | 6g | DIN 76 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli Mil Adaptörü, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Kaplin & Mil Adaptörleri ailesidir — çaplar ⌀6–18 mm, boylar 28–64 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı KAPB-DMA-10, 64 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KAPB-DMA-02: ⌀6 mm çapta 32 mm boy, yani L/D 5,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü KAPB-DMA-01 (⌀6 mm), en büyüğü KAPB-DMA-10 (⌀18 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
