Mikro Ayar Vidası
İnce dişli, tırtıllı başlı hassas optik konum ayar vidası.

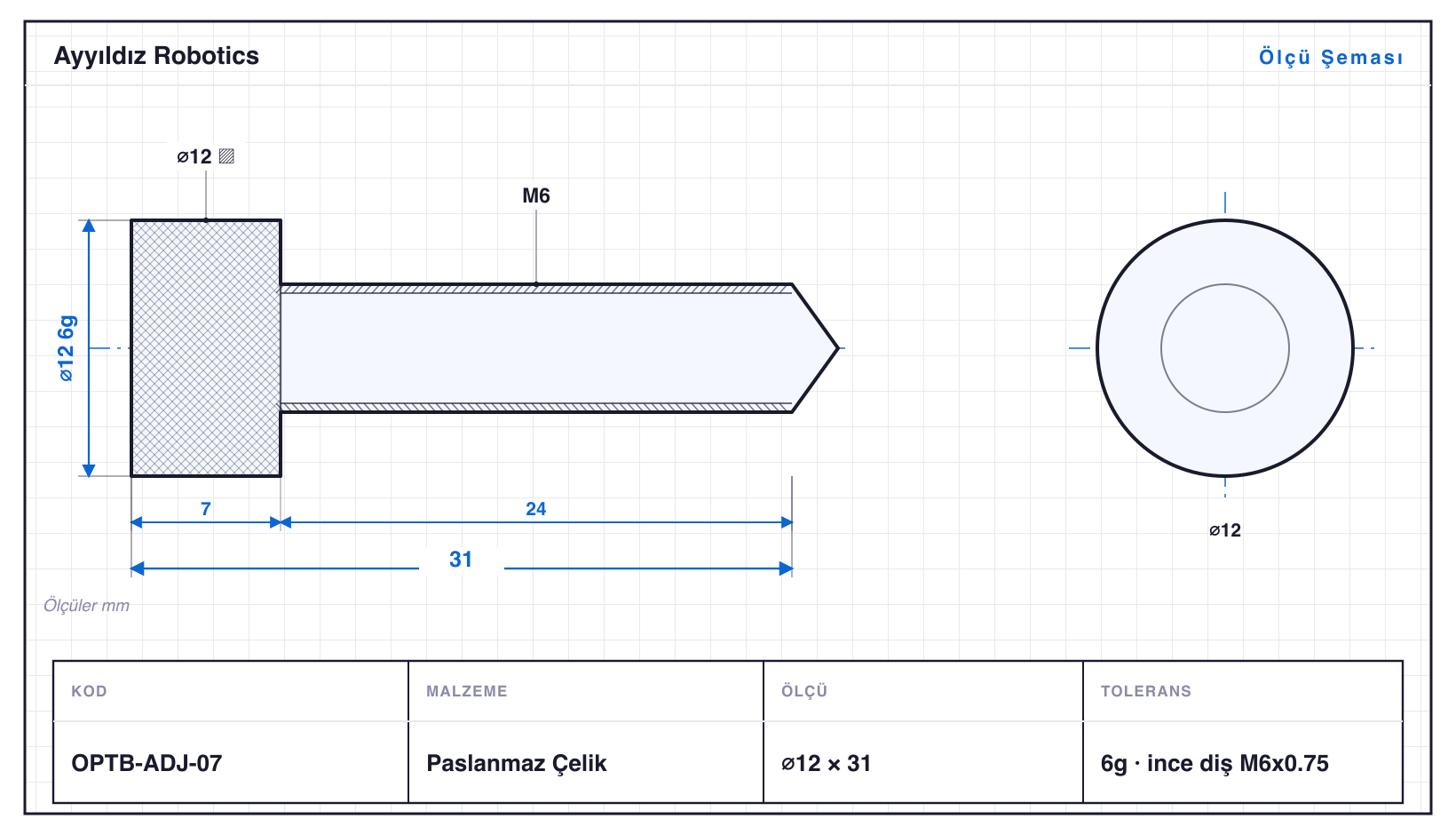

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTB-ADJ-01 | 6 | 16 | M3 · tırtıl | 6g | ince diş M3x0,35 |
| OPTB-ADJ-02 | 8 | 20 | M3 · tırtıl | 6g | ince diş M3x0,35 |
| OPTB-ADJ-03 | 8 | 21 | M4 · tırtıl | 6g | ince diş M4x0,5 |
| OPTB-ADJ-04 | 10 | 24 | M4 · tırtıl | 6g | ince diş M4x0,5 |
| OPTB-ADJ-05 | 10 | 26 | M5 · tırtıl | 6g | ince diş M5x0,5 |
| OPTB-ADJ-06 | 12 | 29 | M5 · tırtıl | 6g | ince diş M5x0,5 |
| OPTB-ADJ-07 | 12 | 31 | M6 · tırtıl | 6g | ince diş M6x0,75 |
| OPTB-ADJ-08 | 14 | 34 | M6 · tırtıl | 6g | ince diş M6x0,75 |
| OPTB-ADJ-09 | 14 | 35 | M6 · tırtıl | 6g | omuzlu, ince diş |
| OPTB-ADJ-10 | 16 | 37 | M8 · tırtıl | 6g | ince diş M8x1,0 |
| OPTB-ADJ-11 | 18 | 40 | M8 · tırtıl | 6g | ince diş M8x1,0 |
| OPTB-ADJ-12 | 20 | 44 | M10 · tırtıl | 6g | ince diş M10x1,0 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mikro Ayar Vidası, Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀6–20 mm, boylar 16–44 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTB-ADJ-12, 44 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTB-ADJ-01: ⌀6 mm çapta 16 mm boy, yani L/D 2,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü OPTB-ADJ-01 (⌀6 mm), en büyüğü OPTB-ADJ-12 (⌀20 mm). Aile dişli, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
