İnce Uzun Şaft IU
Yüksek boy/çap oranlı ince uzun düz şaft; kılavuz burçlu işleme.

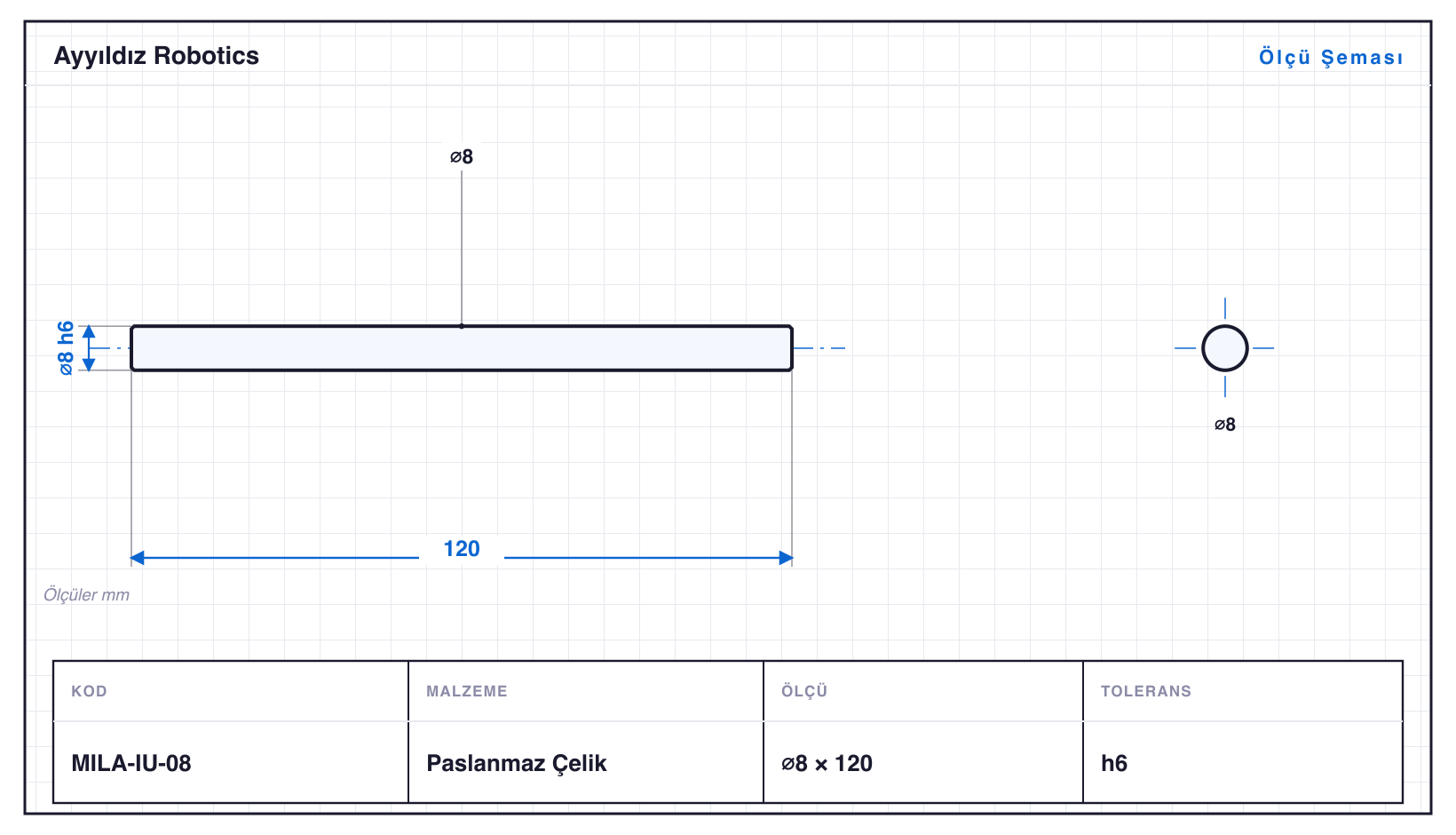

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| MILA-IU-03 | 3 | 45 | h6 | — |
| MILA-IU-04 | 4 | 60 | h6 · ⌀4: 0/−0,008 | — |
| MILA-IU-05 | 5 | 75 | h6 · ⌀5: 0/−0,008 | — |
| MILA-IU-06 | 6 | 90 | h6 · ⌀6: 0/−0,008 | — |
| MILA-IU-07 | 7 | 105 | h6 · ⌀7: 0/−0,009 | — |
| MILA-IU-08 | 8 | 120 | h6 · ⌀8: 0/−0,009 | — |
| MILA-IU-09 | 9 | 130 | h6 · ⌀9: 0/−0,009 | — |
| MILA-IU-10 | 10 | 140 | h6 · ⌀10: 0/−0,009 | — |
| MILA-IU-11 | 11 | 145 | h6 · ⌀11: 0/−0,011 | — |
| MILA-IU-12 | 12 | 150 | h6 · ⌀12: 0/−0,011 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İnce Uzun Şaft IU, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀3–12 mm, boylar 45–150 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı MILA-IU-12, 150 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILA-IU-03: ⌀3 mm çapta 45 mm boy, yani boy/çap oranı 15,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h6 toleransında işlenir; en küçüğü MILA-IU-03 (⌀3 mm), en büyüğü MILA-IU-12 (⌀12 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
