Kaynak Pimi
Kademeli gövdeli dişli bağlantılı bakır kaynak pimi, pah kırılmış temas ucu.

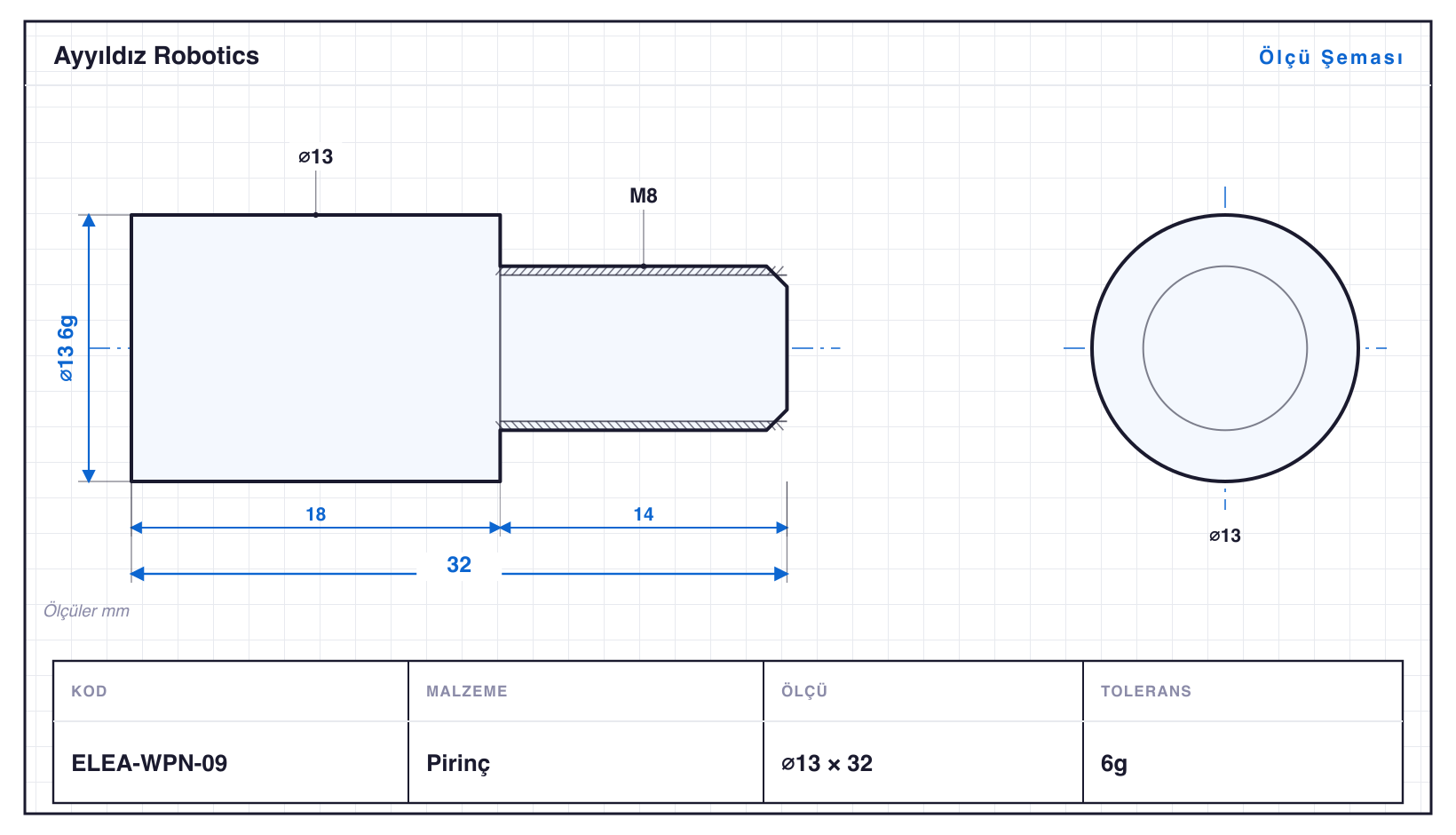

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ELEA-WPN-04 | 6 | 18 | M4 | 6g | — |
| ELEA-WPN-05 | 8 | 22 | M5 | 6g | — |
| ELEA-WPN-06 | 10 | 26 | M6 | 6g | — |
| ELEA-WPN-07 | 11 | 27 | M6 | 6g | — |
| ELEA-WPN-08 | 12 | 30 | M8 | 6g | — |
| ELEA-WPN-09 | 13 | 32 | M8 | 6g | — |
| ELEA-WPN-10 | 14 | 36 | M8 | 6g | — |
| ELEA-WPN-11 | 15 | 36 | M10 | 6g | — |
| ELEA-WPN-12 | 16 | 40 | M10 | 6g | — |
| ELEA-WPN-13 | 18 | 44 | M12 | 6g | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kaynak Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Elektrot & EDM Uçları ailesidir — çaplar ⌀6–18 mm, boylar 18–44 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı ELEA-WPN-13, 44 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ELEA-WPN-04: ⌀6 mm çapta 18 mm boy, yani L/D 3,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü ELEA-WPN-04 (⌀6 mm), en büyüğü ELEA-WPN-13 (⌀18 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
