Boru Elektrot (Delikli)
Merkezi yıkama deliği olan hızlı delik EDM için boru elektrot.

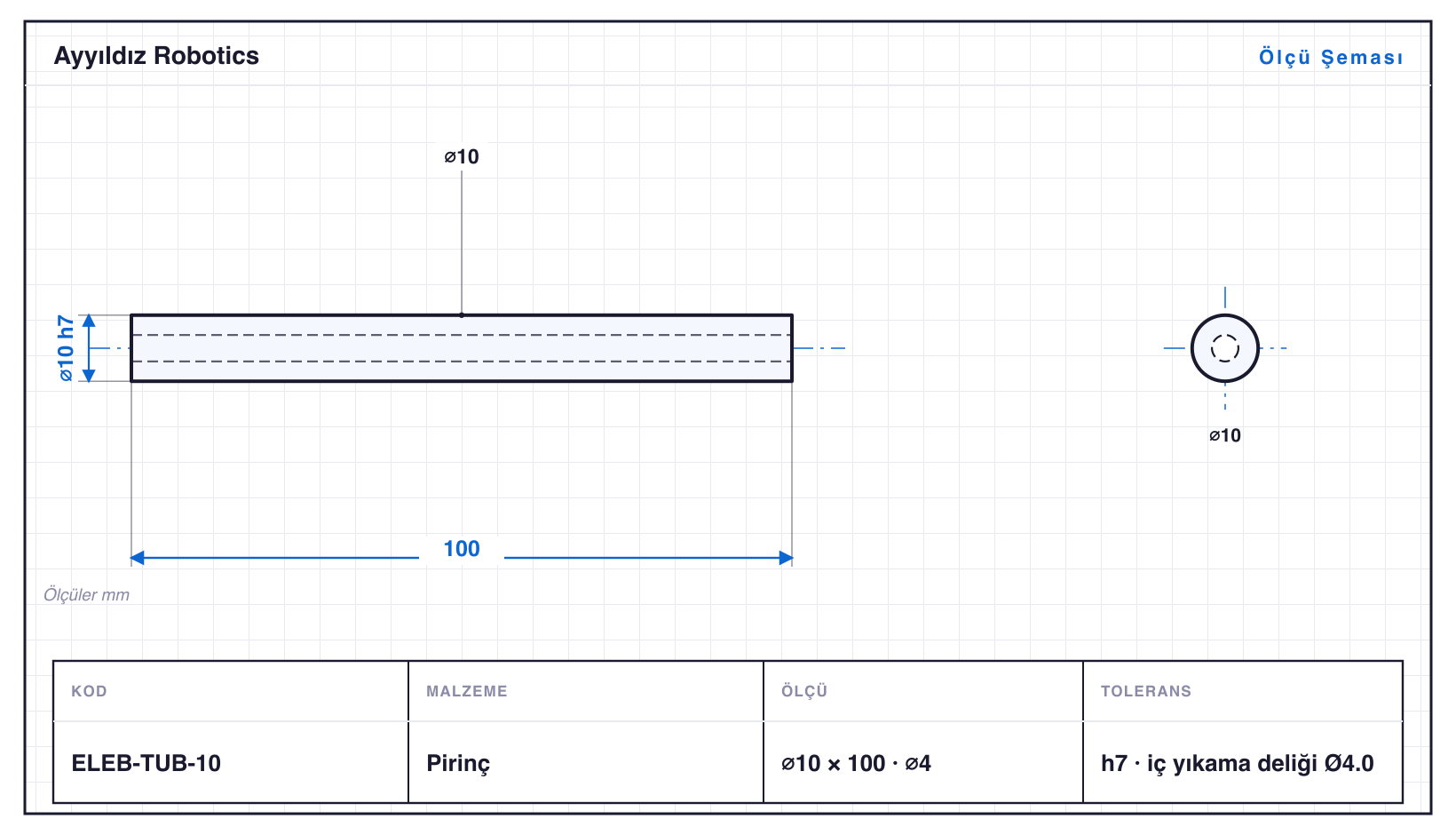

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ELEB-TUB-03 | 3 | 40 | ⌀1 | h7 | iç yıkama deliği ⌀1,0 |
| ELEB-TUB-04 | 4 | 50 | ⌀1,5 | h7 · ⌀4: 0/−0,012 | iç yıkama deliği ⌀1,5 |
| ELEB-TUB-05 | 5 | 60 | ⌀2 | h7 · ⌀5: 0/−0,012 | iç yıkama deliği ⌀2,0 |
| ELEB-TUB-06 | 6 | 70 | ⌀2,5 | h7 · ⌀6: 0/−0,012 | iç yıkama deliği ⌀2,5 |
| ELEB-TUB-08 | 8 | 90 | ⌀3 | h7 · ⌀8: 0/−0,015 | iç yıkama deliği ⌀3,0 |
| ELEB-TUB-10 | 10 | 100 | ⌀4 | h7 · ⌀10: 0/−0,015 | iç yıkama deliği ⌀4,0 |
| ELEB-TUB-12 | 12 | 110 | ⌀5 | h7 · ⌀12: 0/−0,018 | iç yıkama deliği ⌀5,0 |
| ELEB-TUB-14 | 14 | 120 | ⌀6 | h7 · ⌀14: 0/−0,018 | iç yıkama deliği ⌀6,0 |
| ELEB-TUB-16 | 16 | 130 | ⌀7 | h7 · ⌀16: 0/−0,018 | iç yıkama deliği ⌀7,0 |
| ELEB-TUB-18 | 18 | 140 | ⌀8 | h7 · ⌀18: 0/−0,018 | iç yıkama deliği ⌀8,0 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Boru Elektrot (Delikli), Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Elektrot & EDM Uçları ailesidir — çaplar ⌀3–18 mm, boylar 40–140 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı ELEB-TUB-18, 140 mm. Tornalamanın yanında eksenel delme (⌀1–8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı ELEB-TUB-03: ⌀3 mm çapta 40 mm boy, yani boy/çap oranı 13,3. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h7 toleransında işlenir; en küçüğü ELEB-TUB-03 (⌀3 mm), en büyüğü ELEB-TUB-18 (⌀18 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
