EDM Elektrot Ucu (Kademeli)
Dalma erozyon için kademeli gövdeli düz uçlu bakır elektrot.

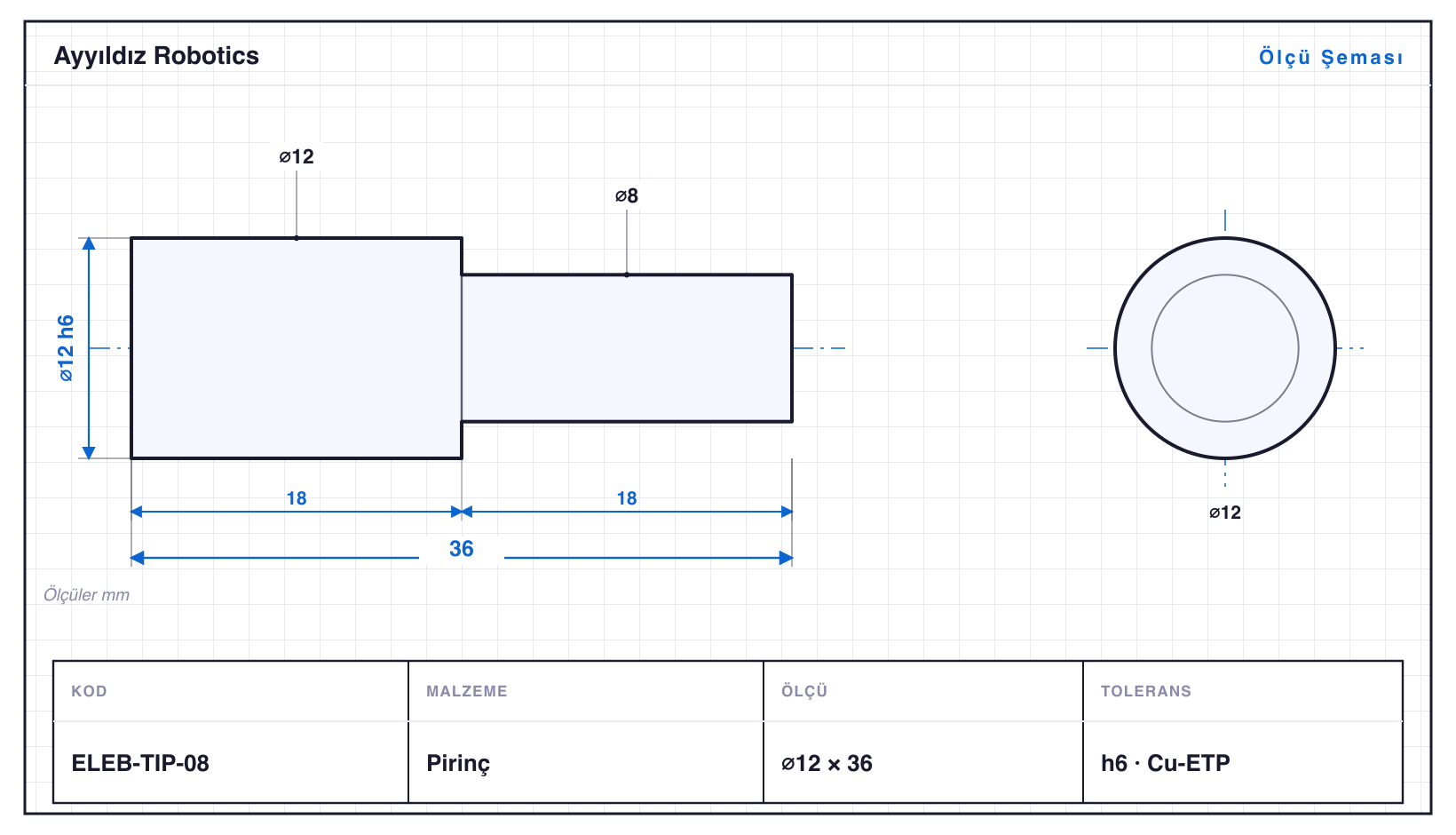

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ELEB-TIP-03 | 6 | 22 | 2 kademe | h6 | Cu-ETP |
| ELEB-TIP-04 | 8 | 26 | 2 kademe | h6 | Cu-ETP |
| ELEB-TIP-05 | 8 | 29 | 2 kademe | h6 | Cu-ETP |
| ELEB-TIP-06 | 10 | 32 | 2 kademe | h6 | Cu-ETP |
| ELEB-TIP-08 | 12 | 36 | 2 kademe | h6 | Cu-ETP |
| ELEB-TIP-10 | 14 | 40 | 2 kademe | h6 | Cu-ETP |
| ELEB-TIP-12 | 16 | 44 | 2 kademe | h6 · ⌀16: 0/−0,011 | Cu-ETP |
| ELEB-TIP-14 | 18 | 48 | 2 kademe | h6 · ⌀18: 0/−0,011 | Cu-ETP |
| ELEB-TIP-16 | 20 | 52 | 2 kademe | h6 | Cu-ETP |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
EDM Elektrot Ucu (Kademeli), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Elektrot & EDM Uçları ailesidir — çaplar ⌀6–20 mm, boylar 22–52 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı ELEB-TIP-16, 52 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ELEB-TIP-03: ⌀6 mm çapta 22 mm boy, yani L/D 3,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6 toleransında işlenir; en küçüğü ELEB-TIP-03 (⌀6 mm), en büyüğü ELEB-TIP-16 (⌀20 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
