Dişli Bağlantılı Elektrot
Erozyon tezgahı tutucusuna doğrudan vidalanan dişli saplı bakır elektrot.

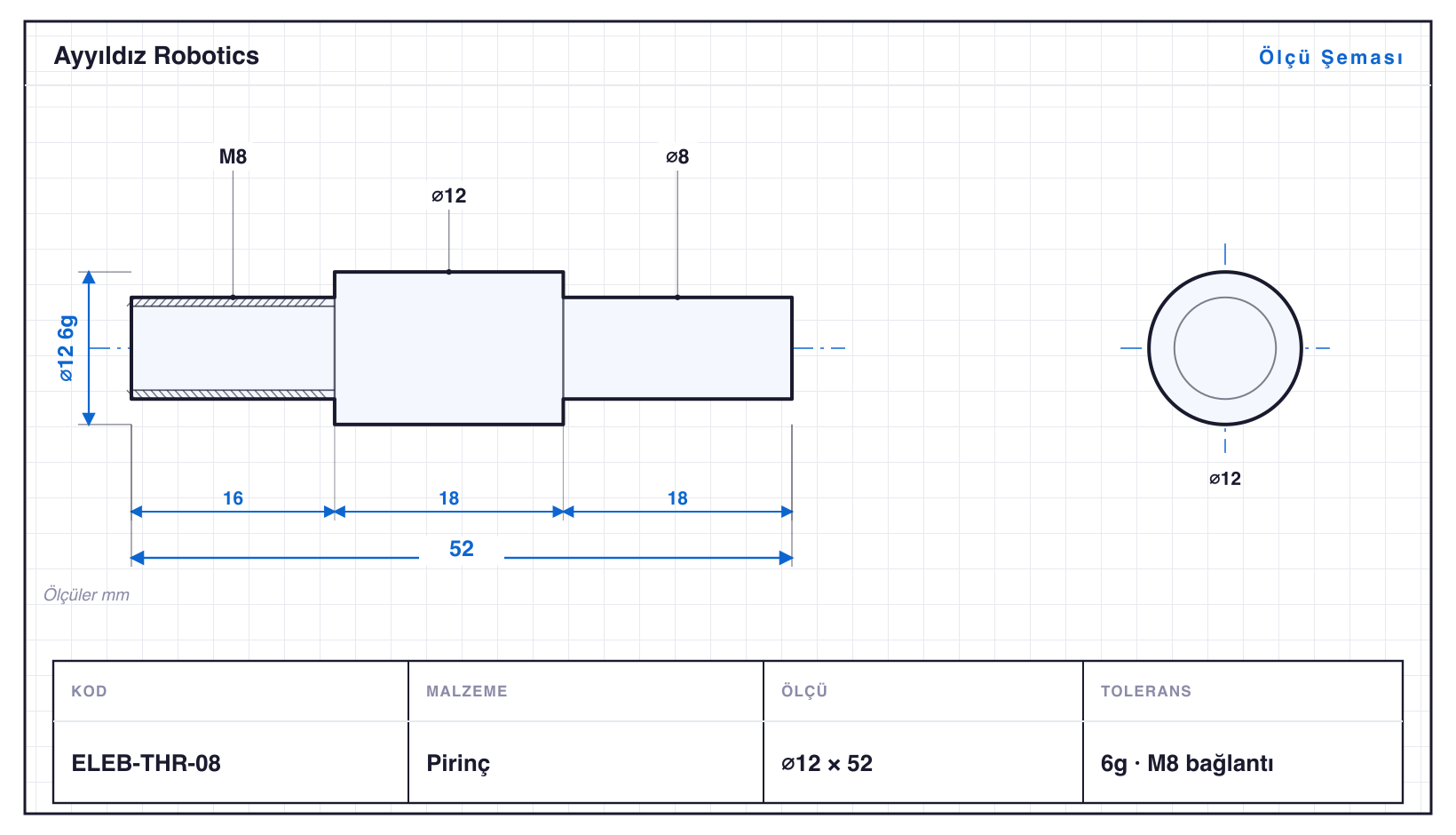

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ELEB-THR-04 | 6 | 36 | M4 | 6g | M4 bağlantı |
| ELEB-THR-05 | 8 | 41 | M5 | 6g | M5 bağlantı |
| ELEB-THR-06 | 10 | 46 | M6 | 6g | M6 bağlantı |
| ELEB-THR-06B | 10 | 48 | M6 · konik | 6g | M6 bağlantı konik uç |
| ELEB-THR-08 | 12 | 52 | M8 | 6g | M8 bağlantı |
| ELEB-THR-08B | 12 | 54 | M8 · konik | 6g | M8 bağlantı konik uç |
| ELEB-THR-10 | 14 | 58 | M10 | 6g | M10 bağlantı |
| ELEB-THR-10B | 14 | 60 | M10 · konik | 6g | M10 bağlantı konik uç |
| ELEB-THR-12 | 16 | 64 | M12 | 6g | M12 bağlantı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli Bağlantılı Elektrot, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Elektrot & EDM Uçları ailesidir — çaplar ⌀6–16 mm, boylar 36–64 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı ELEB-THR-12, 64 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı ELEB-THR-04: ⌀6 mm çapta 36 mm boy, yani boy/çap oranı 6,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar 6g toleransında işlenir; en küçüğü ELEB-THR-04 (⌀6 mm), en büyüğü ELEB-THR-12 (⌀16 mm). Aile dişli, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
