Altıgen Gövdeli Elektrot
Anahtar ağızlı altıgen gövdeli, kolay hizalanabilen dalma erozyon elektrotu.

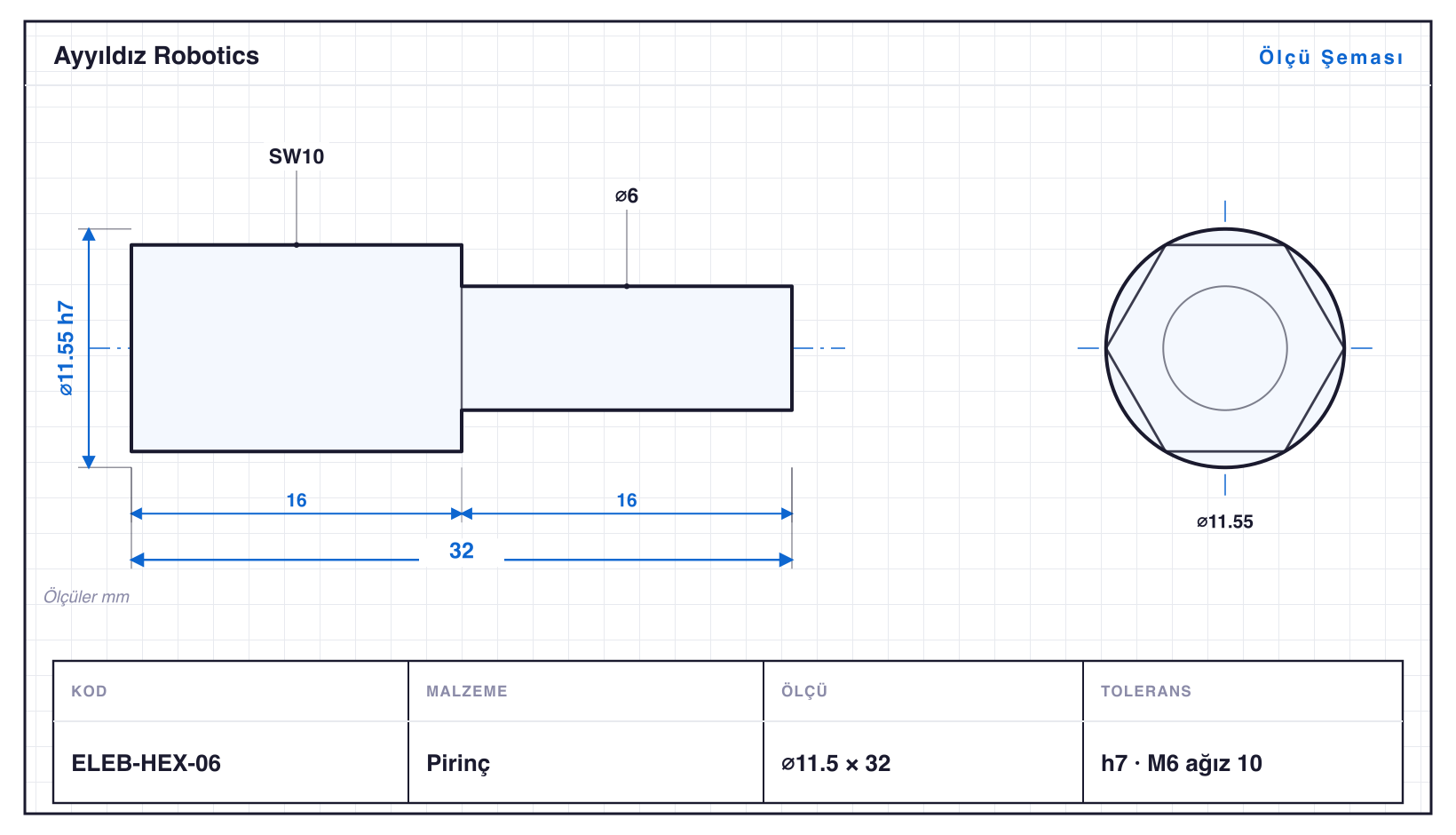

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ELEB-HEX-03 | 6,4 | 24 | SW5,5 | h7 | M3 ağız 5,5 |
| ELEB-HEX-04 | 8,1 | 28 | SW7 | h7 · ⌀4: 0/−0,012 | M4 ağız 7 |
| ELEB-HEX-05 | 9,2 | 30 | SW8 | h7 · ⌀5: 0/−0,012 | M5 ağız 8 |
| ELEB-HEX-05C | 9,2 | 31 | SW8 · konik | h7 | ağız 8 konik uç |
| ELEB-HEX-06 | 11,5 | 32 | SW10 | h7 · ⌀6: 0/−0,012 | M6 ağız 10 |
| ELEB-HEX-06C | 11,5 | 34 | SW10 · konik | h7 | ağız 10 konik uç |
| ELEB-HEX-08 | 15 | 36 | SW13 | h7 · ⌀8: 0/−0,015 | M8 ağız 13 |
| ELEB-HEX-08C | 15 | 38 | SW13 · konik | h7 | ağız 13 konik uç |
| ELEB-HEX-10 | 19,6 | 40 | SW17 | h7 · ⌀10: 0/−0,015 | M10 ağız 17 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Gövdeli Elektrot, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Elektrot & EDM Uçları ailesidir — çaplar ⌀6,4–19,6 mm, boylar 24–40 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı ELEB-HEX-10, 40 mm. Tornalamanın yanında altıgen ağız frezeleme (SW5,5–17) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ELEB-HEX-03: ⌀6,4 mm çapta 24 mm boy, yani L/D 3,8. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h7 toleransında işlenir; en küçüğü ELEB-HEX-03 (⌀6,4 mm), en büyüğü ELEB-HEX-10 (⌀19,6 mm). Aile altıgen anahtar ağzı, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
