Küresel Pim
Her iki ucu küresel işlenmiş, kendinden hizalanan mafsal pimi.

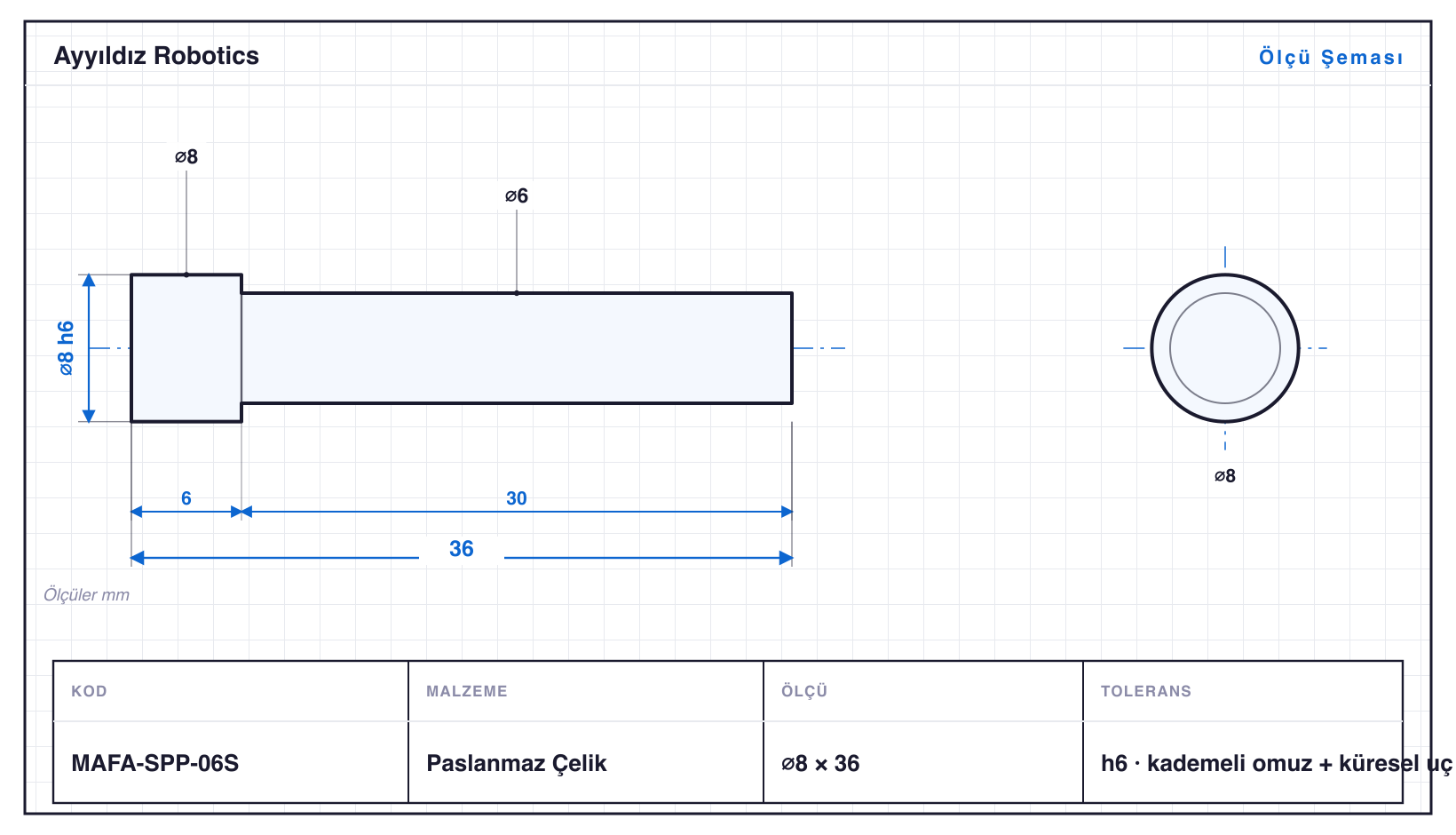

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MAFA-SPP-04 | 4 | 20 | — | h6 · ⌀4: 0/−0,008 | çift küresel uç |
| MAFA-SPP-05 | 5 | 24 | — | h6 · ⌀5: 0/−0,008 | çift küresel uç |
| MAFA-SPP-06 | 6 | 28 | — | h6 · ⌀6: 0/−0,008 | çift küresel uç |
| MAFA-SPP-08 | 8 | 34 | — | h6 · ⌀8: 0/−0,009 | çift küresel uç |
| MAFA-SPP-06S | 8 | 36 | 2 kademe | h6 | kademeli omuz + küresel uç |
| MAFA-SPP-10 | 10 | 40 | — | h6 · ⌀10: 0/−0,009 | çift küresel uç |
| MAFA-SPP-08S | 10 | 44 | 2 kademe | h6 · ⌀10: 0/−0,009 | kademeli omuz + küresel uç |
| MAFA-SPP-12 | 12 | 48 | — | h6 · ⌀12: 0/−0,011 | çift küresel uç |
| MAFA-SPP-10S | 13 | 50 | 2 kademe | h6 | kademeli omuz + küresel uç |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Küresel Pim, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Mafsal & Pivot Elemanları ailesidir — çaplar ⌀4–13 mm, boylar 20–50 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀14 mm çubuktan çıkıyor; ailenin en uzun varyantı MAFA-SPP-10S, 50 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MAFA-SPP-04: ⌀4 mm çapta 20 mm boy, yani L/D 5,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6 toleransında işlenir; en küçüğü MAFA-SPP-04 (⌀4 mm), en büyüğü MAFA-SPP-10S (⌀13 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
