Tırtıllı Pres-Pivot Pimi
Tırtıllı bölümüyle deliğe presleme, serbest ucu küresel pivot pimi.

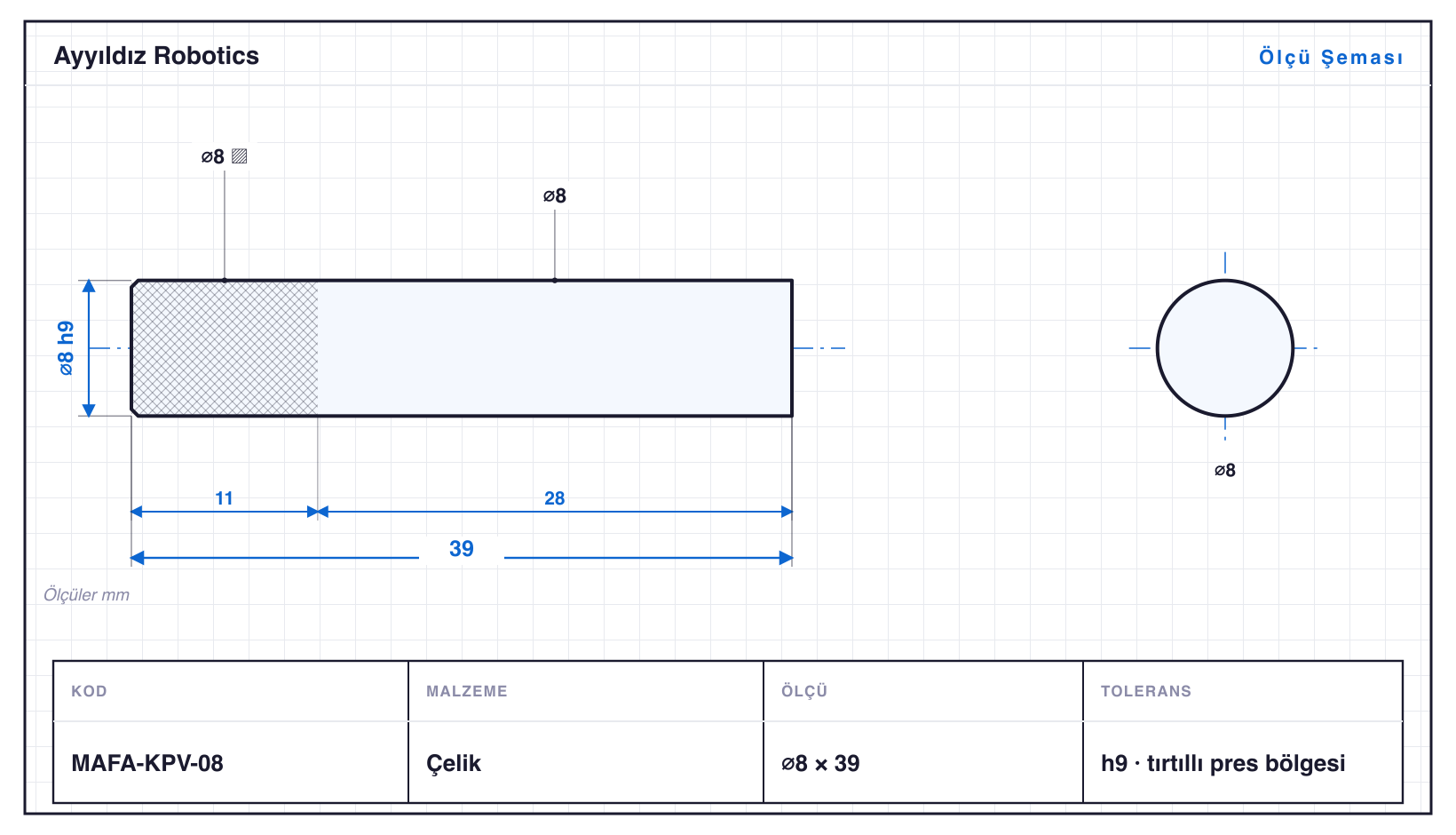

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MAFA-KPV-03 | 3 | 18 | tırtıl · 2 kademe | h9 | tırtıllı pres bölgesi |
| MAFA-KPV-04 | 4 | 22 | tırtıl · 2 kademe | h9 · ⌀4: 0/−0,030 | tırtıllı pres bölgesi |
| MAFA-KPV-05 | 5 | 26 | tırtıl · 2 kademe | h9 · ⌀5: 0/−0,030 | tırtıllı pres bölgesi |
| MAFA-KPV-06 | 6 | 31 | tırtıl · 2 kademe | h9 · ⌀6: 0/−0,030 | tırtıllı pres bölgesi |
| MAFA-KPV-08 | 8 | 39 | tırtıl · 2 kademe | h9 · ⌀8: 0/−0,036 | tırtıllı pres bölgesi |
| MAFA-KPV-06S | 8 | 32 | tırtıl · 3 kademe | h9 | omuzlu + tırtıllı + küresel uç |
| MAFA-KPV-10 | 10 | 47 | tırtıl · 2 kademe | h9 · ⌀10: 0/−0,036 | tırtıllı pres bölgesi |
| MAFA-KPV-08S | 11 | 41 | tırtıl · 3 kademe | h9 | omuzlu + tırtıllı + küresel uç |
| MAFA-KPV-12 | 12 | 55 | tırtıl · 2 kademe | h9 · ⌀12: 0/−0,043 | tırtıllı pres bölgesi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Pres-Pivot Pimi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Mafsal & Pivot Elemanları ailesidir — çaplar ⌀3–12 mm, boylar 18–55 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı MAFA-KPV-12, 55 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MAFA-KPV-03: ⌀3 mm çapta 18 mm boy, yani boy/çap oranı 6,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h9 toleransında işlenir; en küçüğü MAFA-KPV-03 (⌀3 mm), en büyüğü MAFA-KPV-12 (⌀12 mm). Aile tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
