Çift Dişli Küresel Pim
Merkezde küresel yatak, iki uçta dişli ayarlanabilir mafsal pimi.

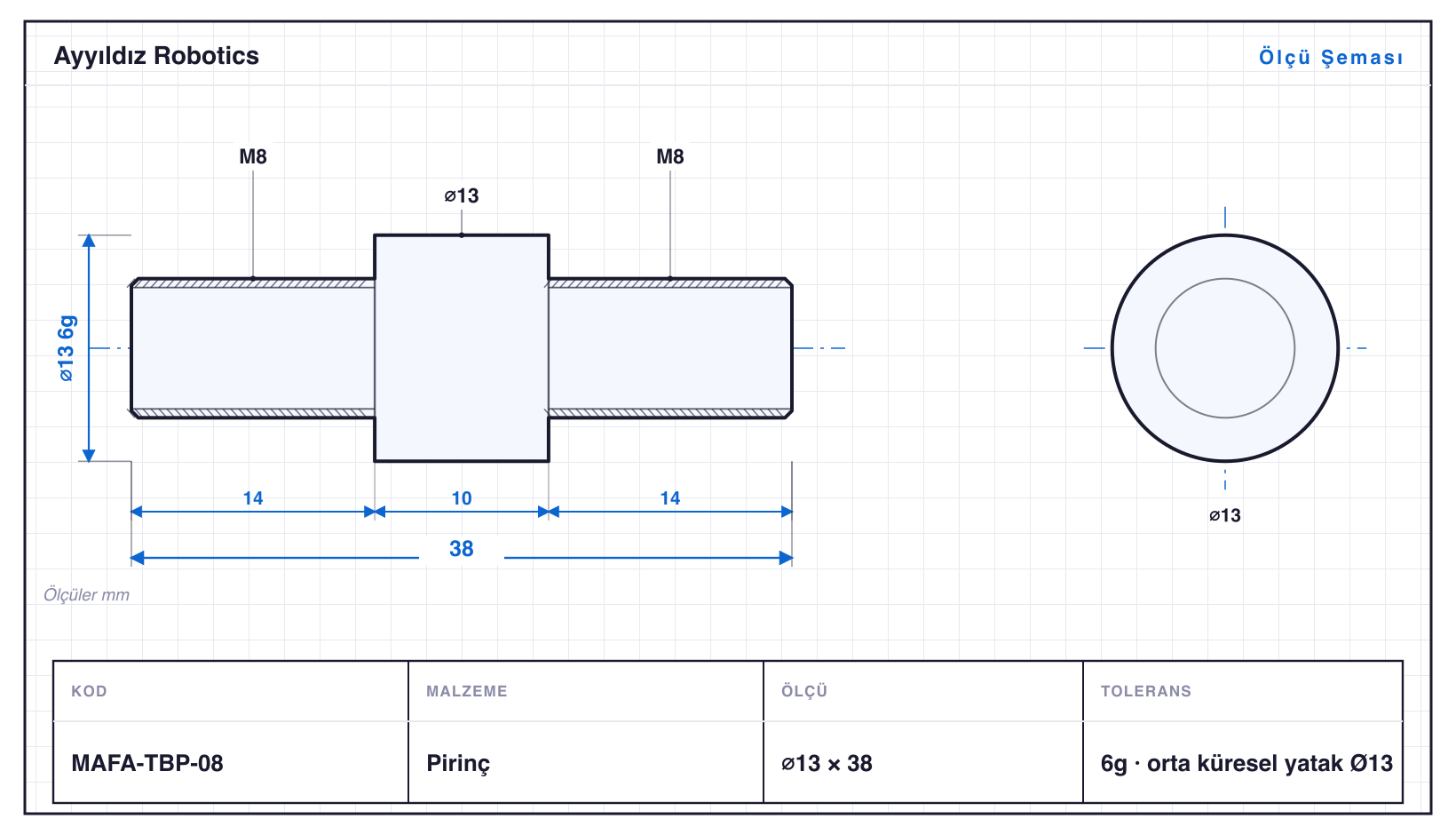

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MAFA-TBP-04 | 7 | 23 | M4 | 6g | orta küresel yatak ⌀7 |
| MAFA-TBP-05 | 8 | 28 | M5 | 6g | orta küresel yatak ⌀8 |
| MAFA-TBP-06 | 10 | 33 | M6 | 6g | orta küresel yatak ⌀10 |
| MAFA-TBP-06H | 11,5 | 32 | M6 · SW10 | 6g | altıgen ayar bölgesi, ters diş bir uçta |
| MAFA-TBP-08 | 13 | 38 | M8 | 6g | orta küresel yatak ⌀13 |
| MAFA-TBP-08H | 15 | 38 | M8 · SW13 | 6g | altıgen ayar bölgesi, ters diş bir uçta |
| MAFA-TBP-10 | 16 | 44 | M10 | 6g | orta küresel yatak ⌀16 |
| MAFA-TBP-12 | 18 | 50 | M12 | 6g | orta küresel yatak ⌀18 |
| MAFA-TBP-10H | 19,6 | 44 | M10 · SW17 | 6g | altıgen ayar bölgesi, ters diş bir uçta |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Çift Dişli Küresel Pim, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Mafsal & Pivot Elemanları ailesidir — çaplar ⌀7–19,6 mm, boylar 23–50 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MAFA-TBP-12, 50 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) ve altıgen ağız frezeleme (SW10–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MAFA-TBP-05: ⌀8 mm çapta 28 mm boy, yani L/D 3,5. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü MAFA-TBP-04 (⌀7 mm), en büyüğü MAFA-TBP-10H (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
