Pivot Pimi
Dönme ekseni oluşturan, sertleştirilmiş kademeli pivot pimi.

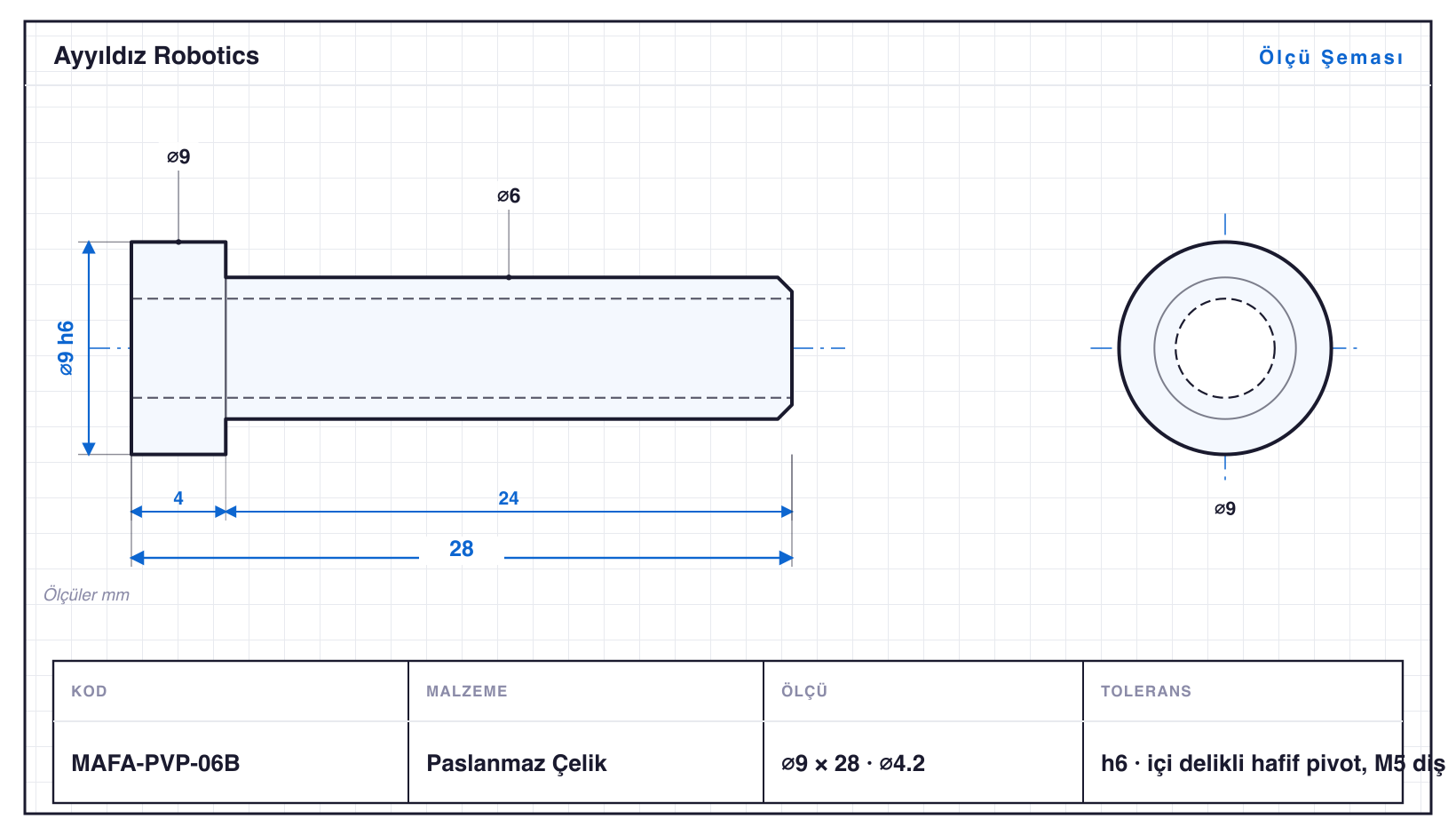

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MAFA-PVP-03 | 5 | 15 | 2 kademe | h6 | omuzlu pivot |
| MAFA-PVP-04 | 6 | 19 | 2 kademe | h6 · ⌀6: 0/−0,008 | omuzlu pivot |
| MAFA-PVP-05 | 8 | 24 | 2 kademe | h6 | omuzlu pivot |
| MAFA-PVP-06 | 9 | 28 | 2 kademe | h6 | omuzlu pivot |
| MAFA-PVP-06B | 9 | 28 | ⌀4,2 · 2 kademe | h6 | içi delikli hafif pivot, M5 diş |
| MAFA-PVP-08 | 12 | 35 | 2 kademe | h6 | omuzlu pivot |
| MAFA-PVP-08B | 12 | 35 | ⌀5 · 2 kademe | h6 | içi delikli hafif pivot, M6 diş |
| MAFA-PVP-10 | 15 | 44 | 2 kademe | h6 | omuzlu pivot |
| MAFA-PVP-12 | 18 | 51 | 2 kademe | h6 · ⌀18: 0/−0,011 | omuzlu pivot |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Pivot Pimi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Mafsal & Pivot Elemanları ailesidir — çaplar ⌀5–18 mm, boylar 15–51 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı MAFA-PVP-12, 51 mm. Tornalamanın yanında eksenel delme (⌀4,2–5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MAFA-PVP-04: ⌀6 mm çapta 19 mm boy, yani L/D 3,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6 toleransında işlenir; en küçüğü MAFA-PVP-03 (⌀5 mm), en büyüğü MAFA-PVP-12 (⌀18 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
