Ball Stud (Küresel Saplama)
Küresel başlı saplama; ball joint yatağına oturan boyunlu dişli gövde.

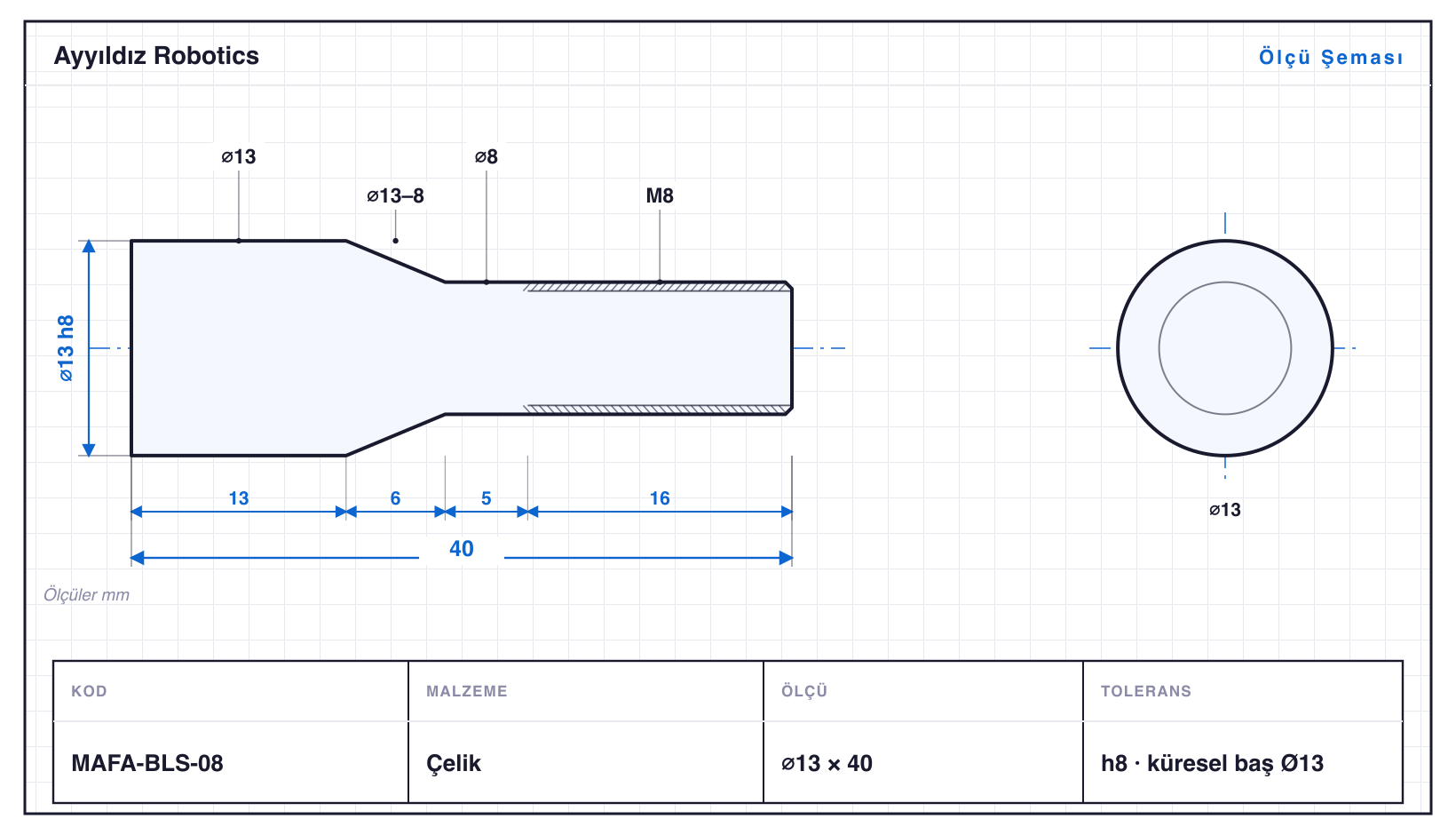

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MAFA-BLS-05 | 8 | 28 | M5 · konik | h8 | küresel baş ⌀8 |
| MAFA-BLS-06 | 10 | 33 | M6 · konik | h8 | küresel baş ⌀10 |
| MAFA-BLS-06H | 11,5 | 30 | M6 · SW10 | h8 · ⌀10: 0/−0,022 | altıgen anahtarlı ball stud |
| MAFA-BLS-07 | 12 | 36 | M6 · konik | h8 | küresel baş ⌀12 |
| MAFA-BLS-08 | 13 | 40 | M8 · konik | h8 | küresel baş ⌀13 |
| MAFA-BLS-10 | 14 | 42 | M8 · konik | h8 | küresel baş ⌀14 |
| MAFA-BLS-12 | 16 | 47 | M10 · konik | h8 · ⌀16: 0/−0,027 | küresel baş ⌀16 |
| MAFA-BLS-13 | 18 | 52 | M12 · konik | h8 · ⌀18: 0/−0,027 | küresel baş ⌀18 |
| MAFA-BLS-14 | 20 | 55 | M12 · konik | h8 | küresel baş ⌀20 max |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ball Stud (Küresel Saplama), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Mafsal & Pivot Elemanları ailesidir — çaplar ⌀8–20 mm, boylar 28–55 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MAFA-BLS-14, 55 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü), altıgen ağız frezeleme (SW10) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MAFA-BLS-05: ⌀8 mm çapta 28 mm boy, yani L/D 3,5. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h8 toleransında işlenir; en küçüğü MAFA-BLS-05 (⌀8 mm), en büyüğü MAFA-BLS-14 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
