Altıgen Gövdeli Kontak
Altıgen gövdeli dişli kontak; anahtar ağzıyla sıkılan gövde panele geçen dişli terminal oluşturur.

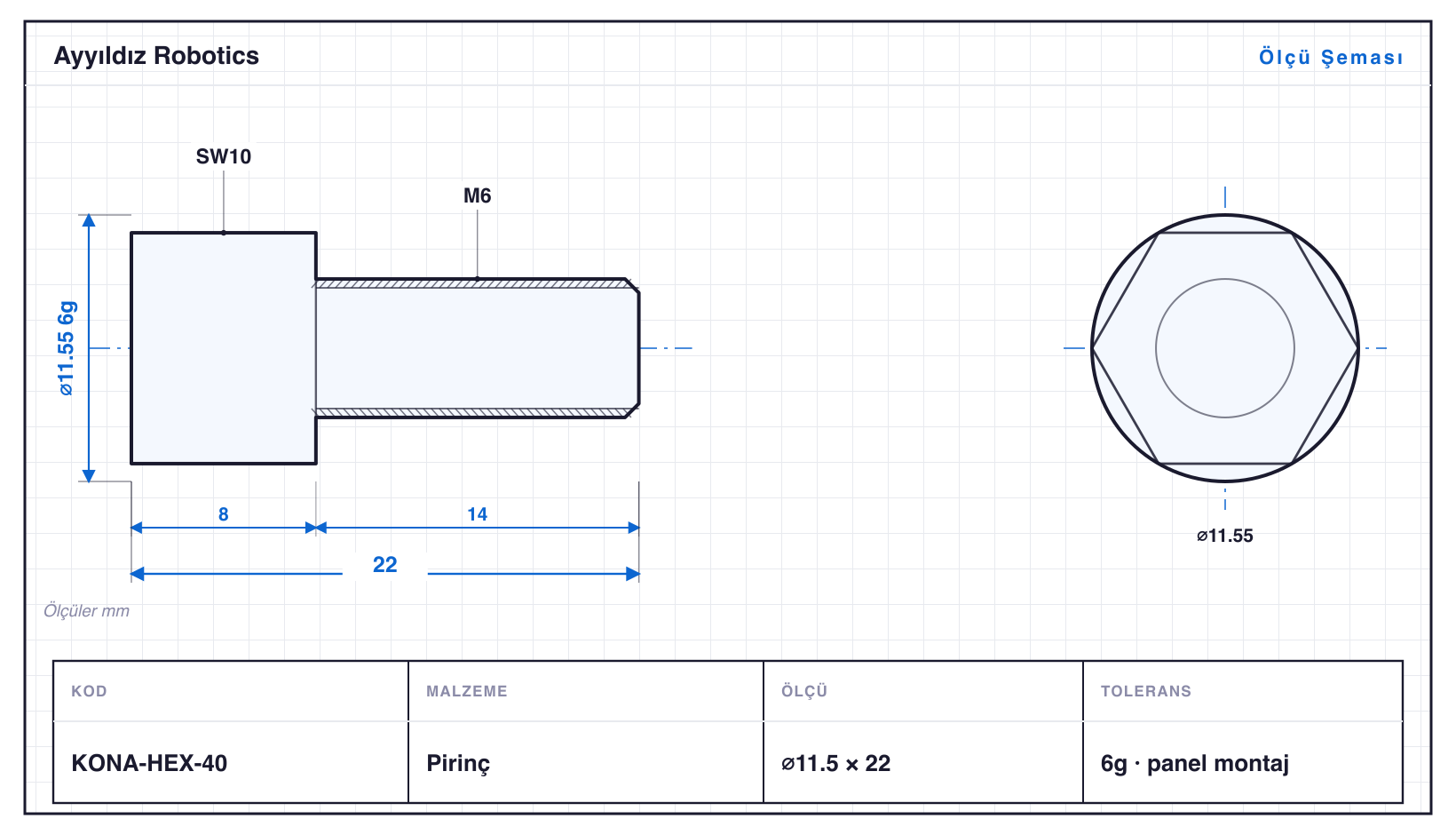

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONA-HEX-20 | 6,4 | 13 | M3 · SW5,5 | 6g | panel montaj |
| KONA-HEX-25 | 8,1 | 16 | M4 · SW7 | 6g | panel montaj |
| KONA-HEX-25B | 8,1 | 24 | M4 · SW7 | 6g | — |
| KONA-HEX-30 | 9,2 | 19 | M5 · SW8 | 6g | panel montaj |
| KONA-HEX-40 | 11,5 | 22 | M6 · SW10 | 6g | panel montaj |
| KONA-HEX-40B | 11,5 | 32 | M6 · SW10 | 6g | — |
| KONA-HEX-50 | 15 | 26 | M8 · SW13 | 6g | panel montaj |
| KONA-HEX-50B | 15 | 38 | M8 · SW13 | 6g | — |
| KONA-HEX-60 | 19,6 | 32 | M10 · SW17 | 6g | panel montaj |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Gövdeli Kontak, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀6,4–19,6 mm, boylar 13–38 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KONA-HEX-50B, 38 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü) ve altıgen ağız frezeleme (SW5,5–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KONA-HEX-25B: ⌀8,1 mm çapta 24 mm boy, yani L/D 3,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü KONA-HEX-20 (⌀6,4 mm), en büyüğü KONA-HEX-60 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
