Altıgen Dekoratif Kovan
Anahtar ağızlı altıgen gövdeli, boydan delikli dekoratif kovan.

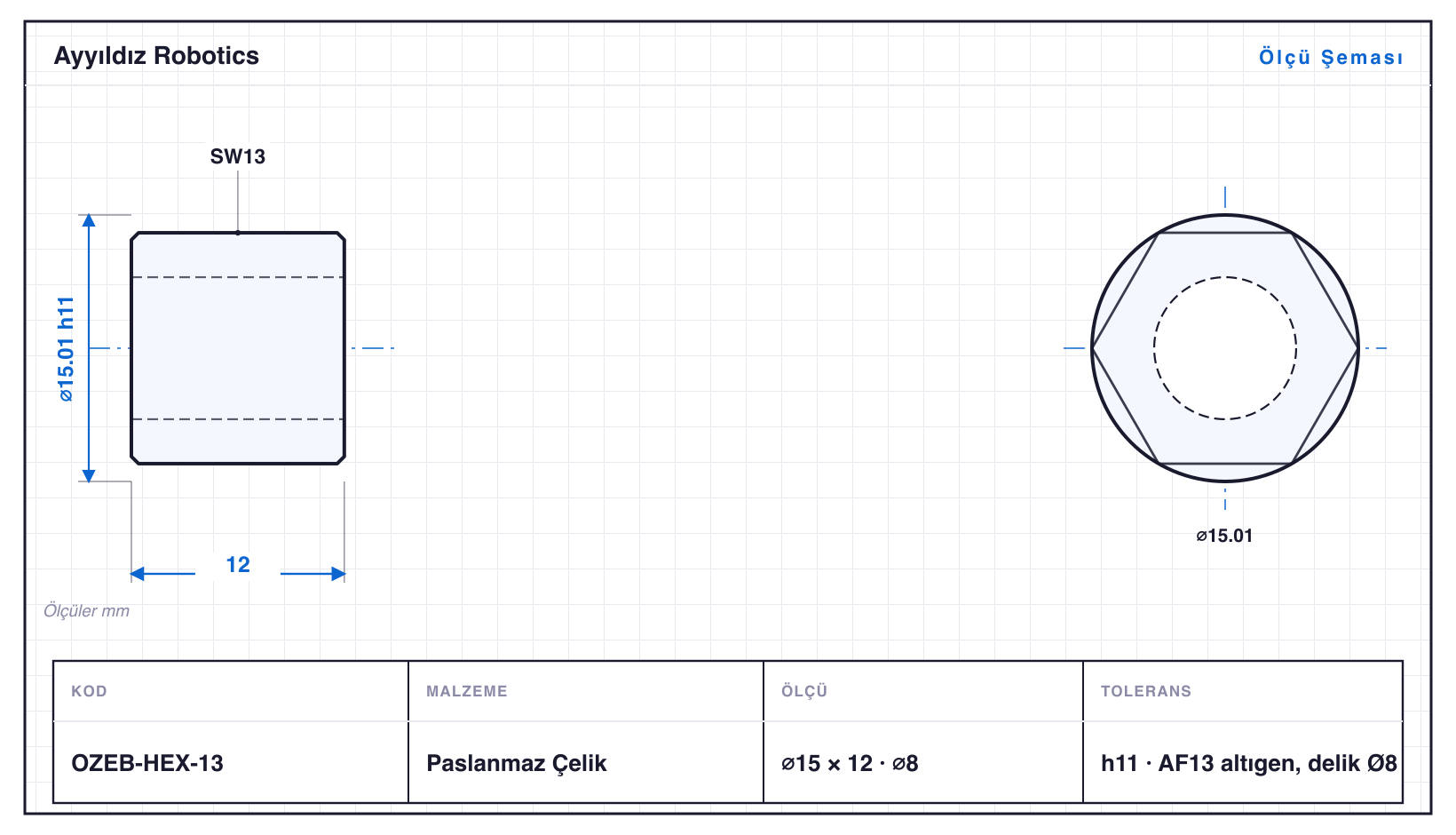

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OZEB-HEX-06 | 8,1 | 8 | SW7 · ⌀4 | h11 | AF7 altıgen, delik ⌀4 |
| OZEB-HEX-07 | 9,2 | 9 | SW8 · ⌀5 | h11 | AF8 altıgen, delik ⌀5 |
| OZEB-HEX-08 | 9,2 | 13 | SW8 · ⌀5 | h11 · ⌀8: 0/−0,090 | silindir+AF8 altıgen, delik ⌀5 |
| OZEB-HEX-10 | 11,5 | 10 | SW10 · ⌀6 | h11 | AF10 altıgen, delik ⌀6 |
| OZEB-HEX-11 | 11,5 | 15 | SW10 · ⌀6 | h11 · ⌀10: 0/−0,090 | omuz+AF10 altıgen, delik ⌀6 |
| OZEB-HEX-13 | 15 | 12 | SW13 · ⌀8 | h11 | AF13 altıgen, delik ⌀8 |
| OZEB-HEX-14 | 15 | 16 | SW13 · ⌀8 | h11 · ⌀12: 0/−0,110 | omuz+AF13 altıgen, delik ⌀8 |
| OZEB-HEX-15 | 15 | 16 | SW13 · tırtıl · ⌀8 | h11 · ⌀11: 0/−0,110 | AF13 altıgen+tırtıl kademe, delik ⌀8 |
| OZEB-HEX-17 | 19,6 | 14 | SW17 · ⌀10 | h11 | AF17 altıgen, delik ⌀10 |
| OZEB-HEX-18 | 19,6 | 20 | SW17 · ⌀10 | h11 · ⌀15: 0/−0,110 | omuz+AF17 altıgen, delik ⌀10 |
| OZEB-HEX-20 | 19,6 | 20 | SW17 · ⌀12 | h11 · ⌀16: 0/−0,110 | AF17 altıgen+silindir etek, delik ⌀12 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Dekoratif Kovan, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Özel Dekolataj ailesidir — çaplar ⌀8,1–19,6 mm, boylar 8–20 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OZEB-HEX-18, 20 mm. Tornalamanın yanında altıgen ağız frezeleme (SW7–17) ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀4–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OZEB-HEX-08: ⌀9,2 mm çapta 13 mm boy, yani L/D 1,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h11 toleransında işlenir; en küçüğü OZEB-HEX-06 (⌀8,1 mm), en büyüğü OZEB-HEX-20 (⌀19,6 mm). Aile altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
