Mafsal Mil Başlığı
Piston mili mafsal başlığı bağlantı sapı, iç dişli delik ve pah.

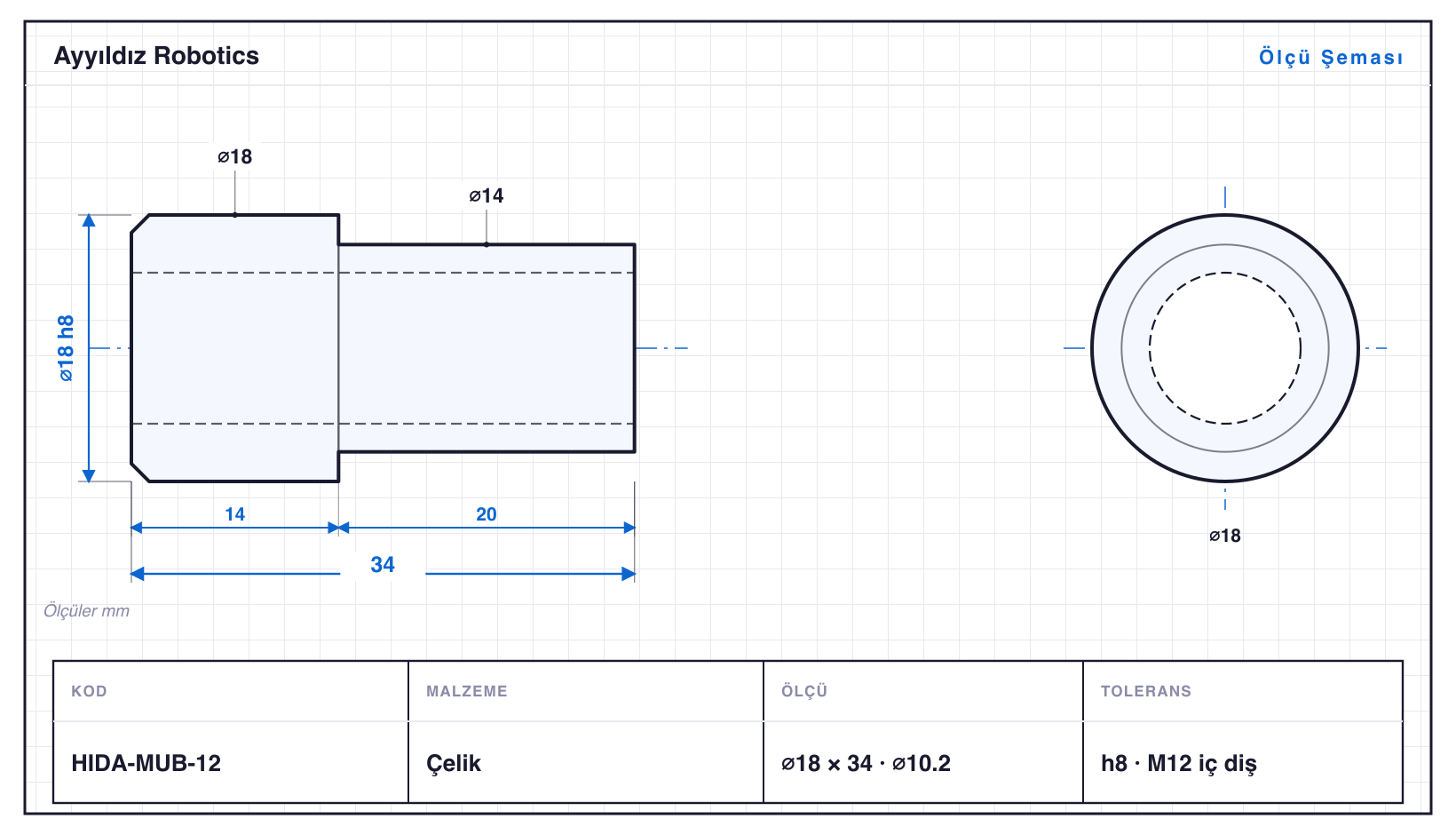

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| HIDA-MUB-06 | 12 | 22 | ⌀5 · 2 kademe | h8 | M6 iç diş |
| HIDA-MUB-08 | 14 | 26 | ⌀6,8 · 2 kademe | h8 | M8 iç diş |
| HIDA-MUB-08T | 14 | 26 | M8 | 6g | Dış M8 saplama |
| HIDA-MUB-10 | 16 | 30 | ⌀8,5 · 2 kademe | h8 · ⌀16: 0/−0,027 | M10 iç diş |
| HIDA-MUB-12 | 18 | 34 | ⌀10,2 · 2 kademe | h8 · ⌀18: 0/−0,027 | M12 iç diş |
| HIDA-MUB-12S | 18 | 42 | M10 | 6g | Kademeli, dış M10 |
| HIDA-MUB-10H | 19,6 | 26 | SW17 · ⌀8,5 | h8 · ⌀12: 0/−0,027 | Altıgen başlı, M10 iç diş |
| HIDA-MUB-14 | 20 | 38 | ⌀10,2 · 2 kademe | h8 | M12 iç diş, maks çap |
| HIDA-MUB-14K | 20 | 34 | tırtıl · ⌀10,2 · 2 kademe | h8 | Tırtıllı başlık, M12 iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mafsal Mil Başlığı, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Hidrolik & Pnömatik Piston ailesidir — çaplar ⌀12–20 mm, boylar 22–42 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı HIDA-MUB-12S, 42 mm. Tornalamanın yanında diş çekme (M8, M10), altıgen ağız frezeleme (SW17) ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀5–10,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant HIDA-MUB-12S: ⌀18 mm çapta 42 mm boy, yani L/D 2,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8, 6g tolerans sınıflarında işlenir; en küçüğü HIDA-MUB-06 (⌀12 mm), en büyüğü HIDA-MUB-14K (⌀20 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
