Salmastra Somunu
Salmastra contasını sıkıştıran altıgen başlı delikli somun.

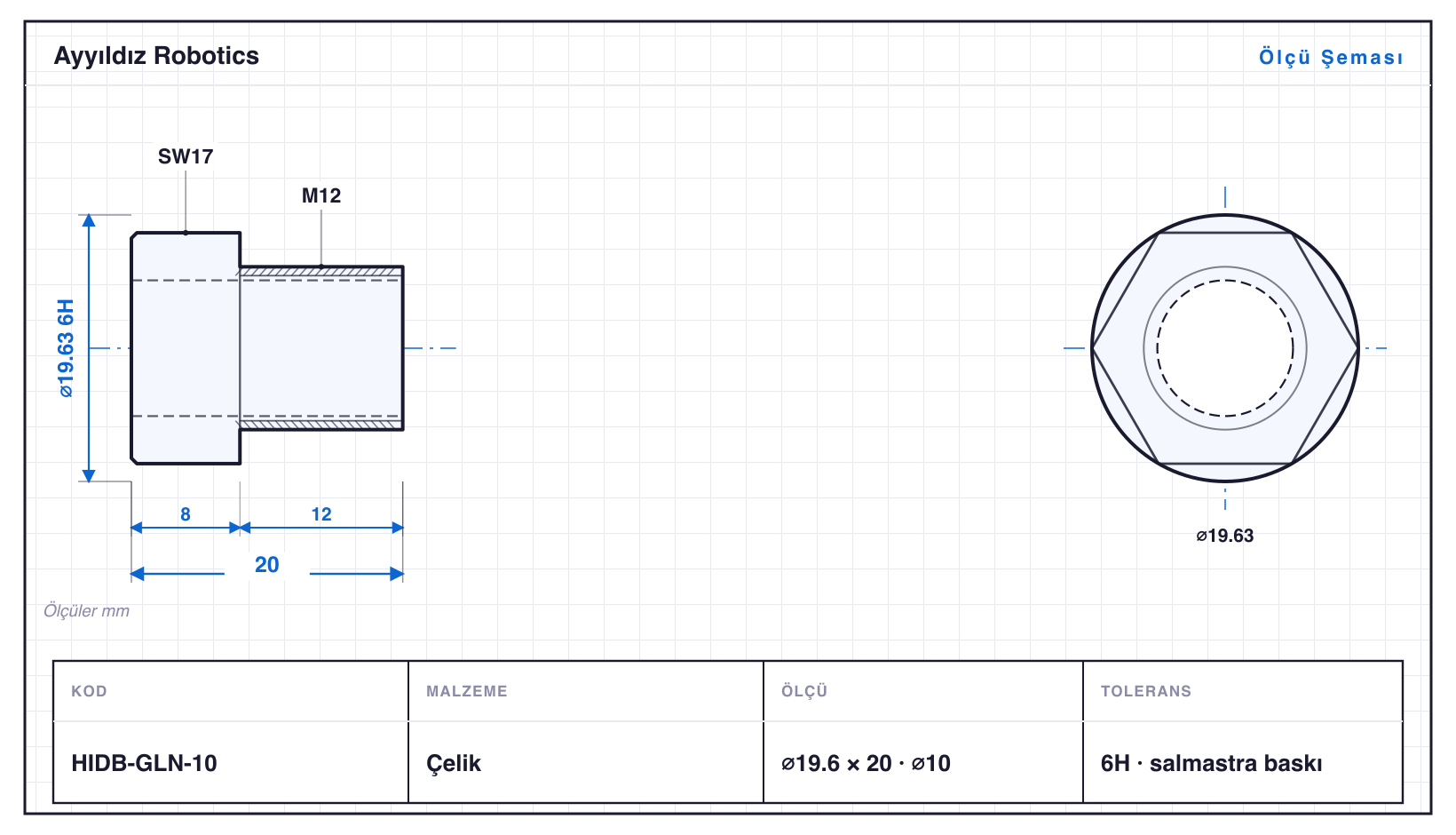

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| HIDB-GLN-06 | 11,5 | 14 | M8 · SW10 · ⌀6 | 6H | salmastra baskı |
| HIDB-GLN-07 | 15 | 16 | M10 · SW13 · ⌀7 | 6H | salmastra baskı |
| HIDB-GLN-08 | 15 | 17 | M10 · SW13 · ⌀8 | 6H | salmastra baskı |
| HIDB-GLN-09 | 19,6 | 19 | M12 · SW17 · ⌀9 | 6H | salmastra baskı |
| HIDB-GLN-10 | 19,6 | 20 | M12 · SW17 · ⌀10 | 6H | salmastra baskı |
| HIDB-GLN-11 | 19,6 | 22 | M12 · SW17 · ⌀11 | 6H | salmastra baskı |
| HIDB-GLN-12 | 19,6 | 23 | M12 · SW17 · ⌀12 | 6H | salmastra baskı |
| HIDB-GLN-13 | 19,6 | 25 | M12 · SW17 · ⌀13 | 6H | salmastra baskı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Salmastra Somunu, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Hidrolik & Pnömatik Piston ailesidir — çaplar ⌀11,5–19,6 mm, boylar 14–25 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı HIDB-GLN-13, 25 mm. Tornalamanın yanında diş çekme (M8, M10, M12) ve altıgen ağız frezeleme (SW10–17) gerekiyor. Ailedeki delikler ⌀6–13 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant HIDB-GLN-13: ⌀19,6 mm çapta 25 mm boy, yani L/D 1,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü HIDB-GLN-06 (⌀11,5 mm), en büyüğü HIDB-GLN-13 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
