Kısma Vidası
Konik uçlu, tırtıllı başlı ayarlanabilir akış kısma vidası.
Üretim Kapsamı
Kısma Vidası, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Hidrolik & Pnömatik Piston ailesidir — çaplar ⌀8–20 mm, boylar 17–36 mm, standart malzeme Paslanmaz Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı HIDB-THS-10B, 36 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant HIDB-THS-06B: ⌀12 mm çapta 26 mm boy, yani L/D 2,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü HIDB-THS-04 (⌀8 mm), en büyüğü HIDB-THS-12 (⌀20 mm). Aile dişli, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

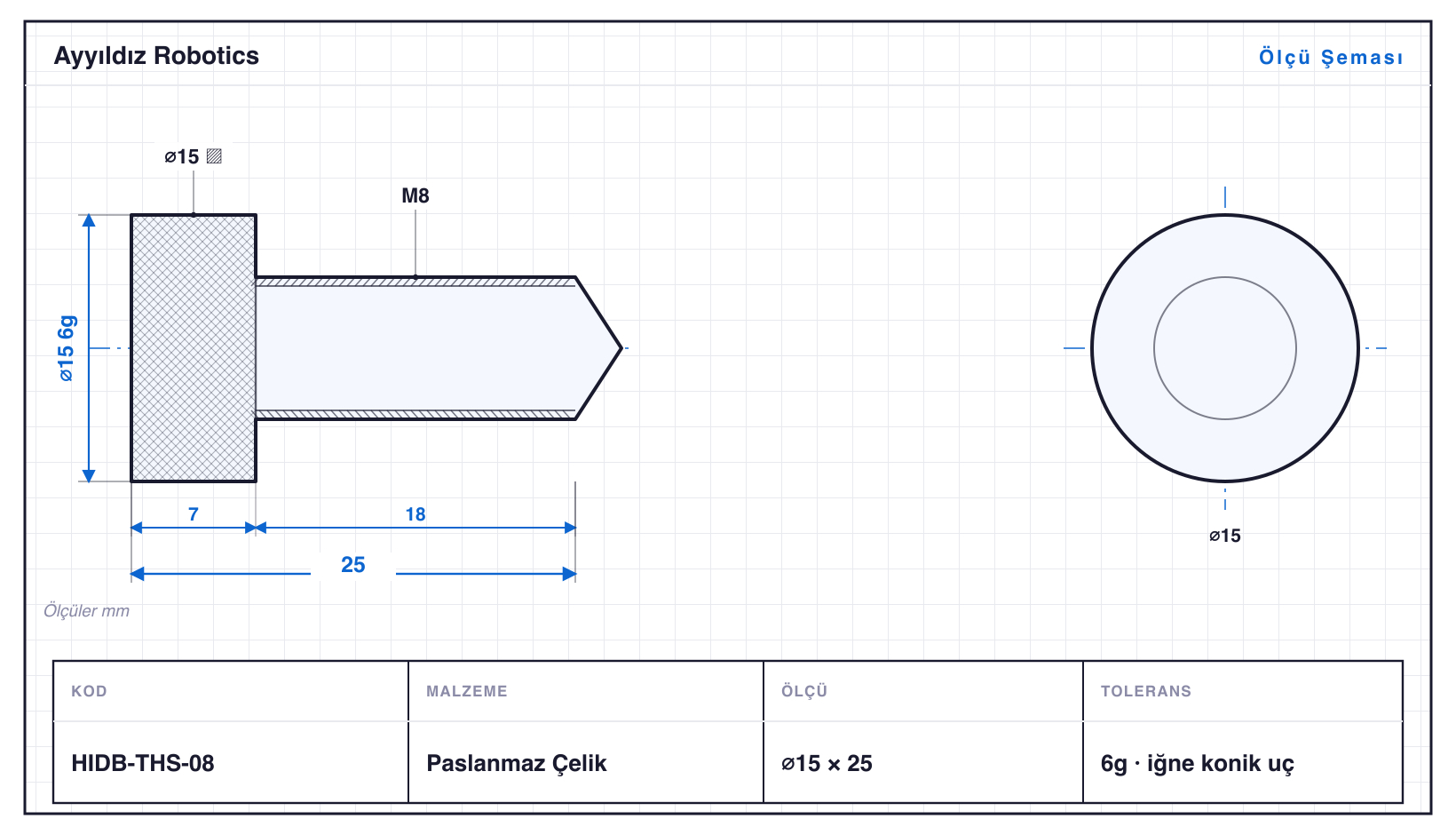

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| HIDB-THS-04 | ⌀8 | 17 mm | M4 · tırtıl | 6g | iğne konik uç | 36,00 ₺ |
| HIDB-THS-05 | ⌀10 | 20 mm | M5 · tırtıl | 6g | iğne konik uç | 44,42 ₺ |
| HIDB-THS-06 | ⌀12 | 22 mm | M6 · tırtıl | 6g | iğne konik uç | 49,88 ₺ |
| HIDB-THS-06B | ⌀12 | 26 mm | M6 · tırtıl | 6g | uzun iğne konik uç | 54,73 ₺ |
| HIDB-THS-08 | ⌀15 | 25 mm | M8 · tırtıl | 6g | iğne konik uç | 64,37 ₺ |
| HIDB-THS-08B | ⌀15 | 31 mm | M8 · tırtıl | 6g | uzun iğne konik uç | 74,29 ₺ |
| HIDB-THS-10 | ⌀18 | 28 mm | M10 · tırtıl | 6g | iğne konik uç | 77,72 ₺ |
| HIDB-THS-10B | ⌀18 | 36 mm | M10 · tırtıl | 6g | uzun iğne konik uç | 92,93 ₺ |
| HIDB-THS-12 | ⌀20 | 33 mm | M12 · tırtıl | 6g | iğne konik uç | 94,60 ₺ |
Paslanmaz Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
