Piston Mili Ucu
Hidrolik silindir piston mili dişli bağlantı ucu, kademeli gövde ve konik pah.

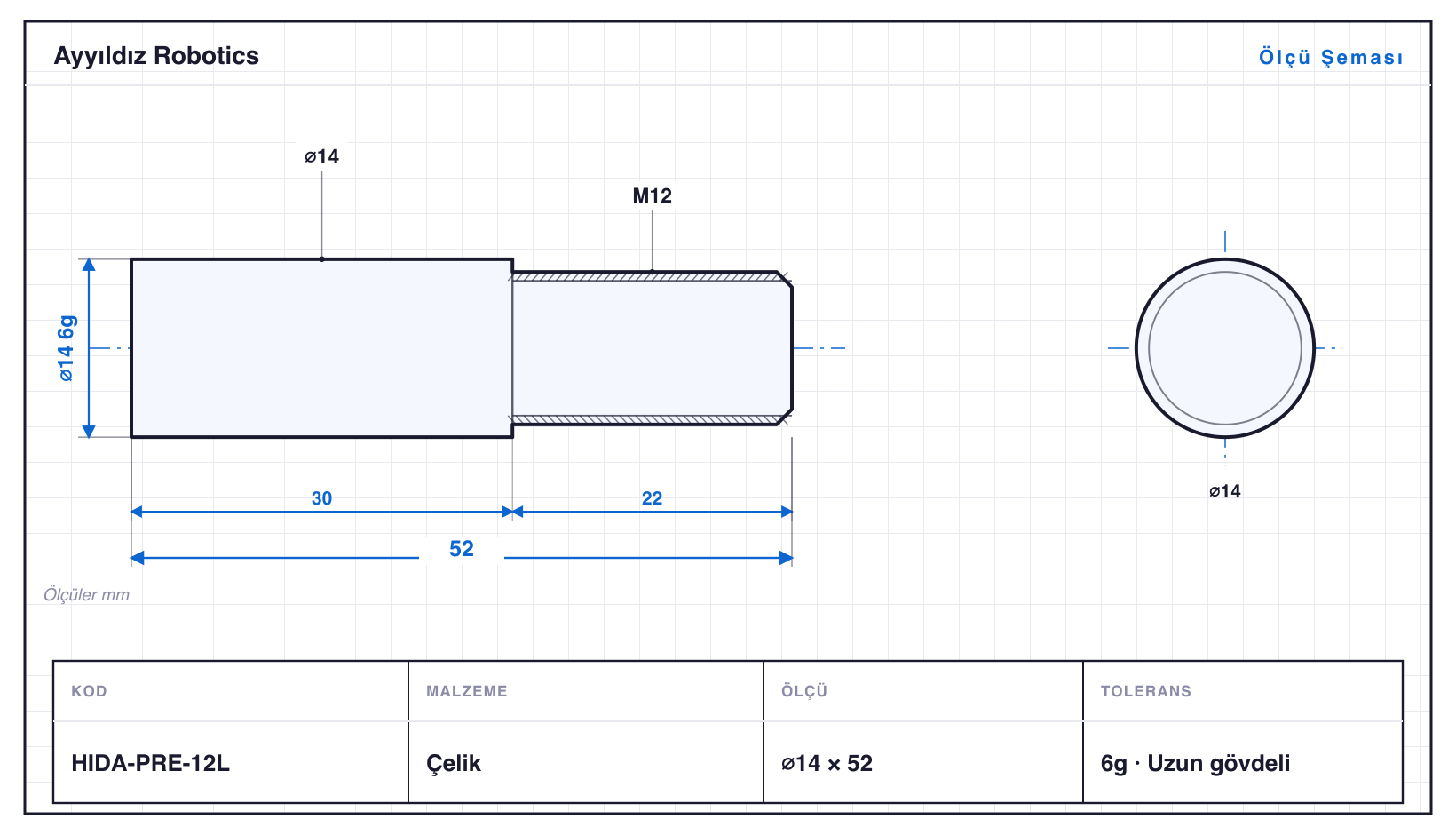

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| HIDA-PRE-06 | 8 | 26 | M6 | 6g | DIN 76 diş boşluğu |
| HIDA-PRE-08 | 10 | 31 | M8 | 6g | — |
| HIDA-PRE-10 | 12 | 36 | M10 | 6g | — |
| HIDA-PRE-10K | 12 | 36 | M10 · tırtıl | 6g | Tırtıllı tutuş bölgesi |
| HIDA-PRE-12 | 14 | 40 | M12 | 6g | — |
| HIDA-PRE-12L | 14 | 52 | M12 | 6g | Uzun gövdeli |
| HIDA-PRE-16 | 16 | 46 | M12 | 6g | — |
| HIDA-PRE-18 | 18 | 50 | M12 | 6g | — |
| HIDA-PRE-20 | 20 | 64 | M12 | 6g | Üç kademeli |
| HIDA-PRE-20B | 20 | 64 | M12 · ⌀6 | 6g | ⌀6 iç delik, M12 diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Piston Mili Ucu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Hidrolik & Pnömatik Piston ailesidir — çaplar ⌀8–20 mm, boylar 26–64 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı HIDA-PRE-20, 64 mm. Tornalamanın yanında diş çekme (M6, M8, M10, M12), tırtıl çekme ve eksenel delme (⌀6 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant HIDA-PRE-12L: ⌀14 mm çapta 52 mm boy, yani L/D 3,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü HIDA-PRE-06 (⌀8 mm), en büyüğü HIDA-PRE-20B (⌀20 mm). Aile dişli, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
