Dalıcı Piston
Dalıcı (plunger) piston gövdesi, sızdırmazlık için hassas taşlanmış silindirik yüzey.

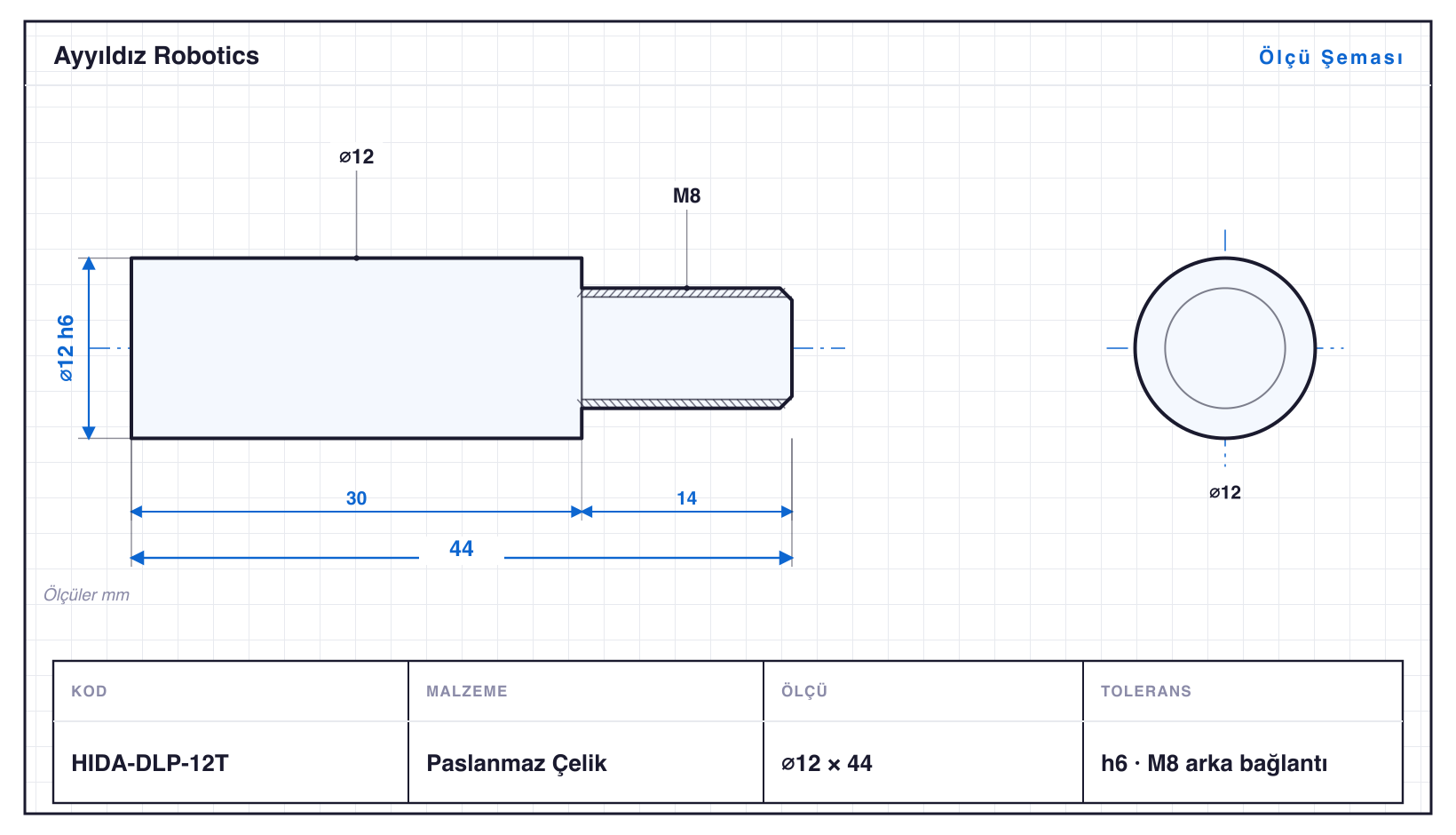

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| HIDA-DLP-06 | 6 | 24 | konik | h6 · ⌀6: 0/−0,008 | Konik dalış ucu |
| HIDA-DLP-08 | 8 | 30 | konik | h6 · ⌀8: 0/−0,009 | — |
| HIDA-DLP-10 | 10 | 36 | konik | h6 · ⌀10: 0/−0,009 | — |
| HIDA-DLP-10D | 10 | 35 | ⌀4 | h6 · ⌀10: 0/−0,009 | ⌀4 boşaltma deliği |
| HIDA-DLP-12 | 12 | 42 | konik | h6 · ⌀12: 0/−0,011 | — |
| HIDA-DLP-12T | 12 | 44 | M8 | h6 · ⌀12: 0/−0,011 | M8 arka bağlantı |
| HIDA-DLP-14 | 14 | 48 | konik | h6 · ⌀14: 0/−0,011 | — |
| HIDA-DLP-16 | 16 | 54 | konik | h6 · ⌀16: 0/−0,011 | — |
| HIDA-DLP-18 | 18 | 60 | konik | h6 · ⌀18: 0/−0,011 | — |
| HIDA-DLP-20 | 20 | 67 | konik | h6 · ⌀20: 0/−0,013 | Maks çap SW-20 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dalıcı Piston, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Hidrolik & Pnömatik Piston ailesidir — çaplar ⌀6–20 mm, boylar 24–67 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı HIDA-DLP-20, 67 mm. Tornalamanın yanında diş çekme (M8), konik tornalama ve eksenel delme (⌀4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant HIDA-DLP-06: ⌀6 mm çapta 24 mm boy, yani L/D 4,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6 toleransında işlenir; en küçüğü HIDA-DLP-06 (⌀6 mm), en büyüğü HIDA-DLP-20 (⌀20 mm). Aile dişli, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
