İtici Mil
Pnömatik itici düz mil, iki uçta pah, hassas çap toleransı.

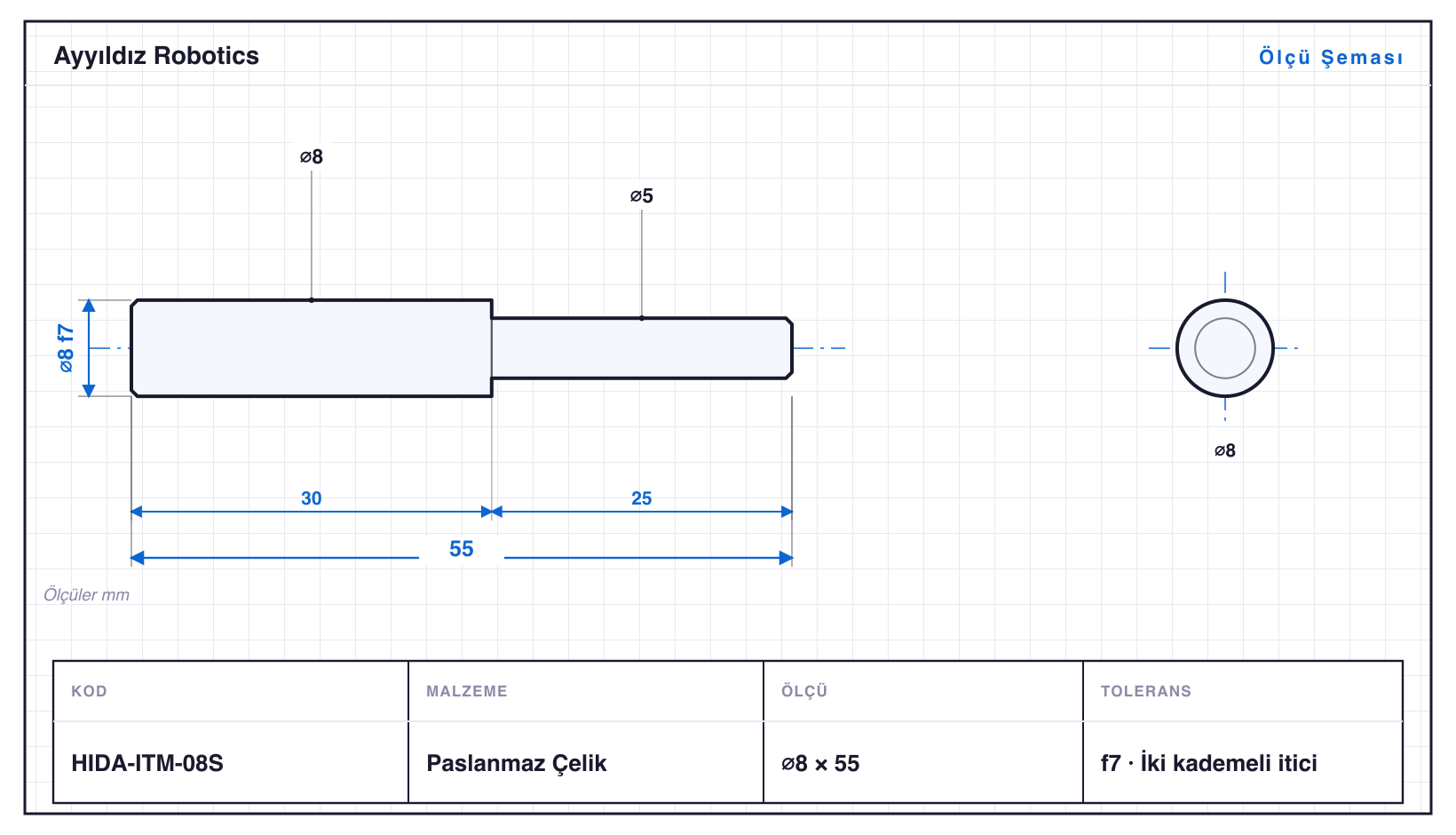

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| HIDA-ITM-04 | 4 | 40 | — | f7 · ⌀4: −0,010/−0,022 | — |
| HIDA-ITM-05 | 5 | 50 | — | f7 · ⌀5: −0,010/−0,022 | — |
| HIDA-ITM-06 | 6 | 60 | — | f7 · ⌀6: −0,010/−0,022 | — |
| HIDA-ITM-06C | 6 | 55 | — | f7 · ⌀6: −0,010/−0,022 | Konik itme ucu |
| HIDA-ITM-08 | 8 | 70 | — | f7 · ⌀8: −0,013/−0,028 | — |
| HIDA-ITM-08S | 8 | 55 | 2 kademe | f7 | İki kademeli itici |
| HIDA-ITM-10 | 10 | 80 | — | f7 · ⌀10: −0,013/−0,028 | — |
| HIDA-ITM-10C | 10 | 75 | — | f7 · ⌀10: −0,013/−0,028 | Konik uç |
| HIDA-ITM-12 | 12 | 90 | — | f7 · ⌀12: −0,016/−0,034 | — |
| HIDA-ITM-14 | 14 | 100 | — | f7 · ⌀14: −0,016/−0,034 | — |
| HIDA-ITM-16 | 16 | 120 | — | f7 · ⌀16: −0,016/−0,034 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İtici Mil, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Hidrolik & Pnömatik Piston ailesidir — çaplar ⌀4–16 mm, boylar 40–120 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı HIDA-ITM-16, 120 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı HIDA-ITM-04: ⌀4 mm çapta 40 mm boy, yani boy/çap oranı 10,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar f7 toleransında işlenir; en küçüğü HIDA-ITM-04 (⌀4 mm), en büyüğü HIDA-ITM-16 (⌀16 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
