Piston Perno Pimi
Piston ile biyel kolunu bağlayan içi boş, sertleştirilmiş perno pimi.

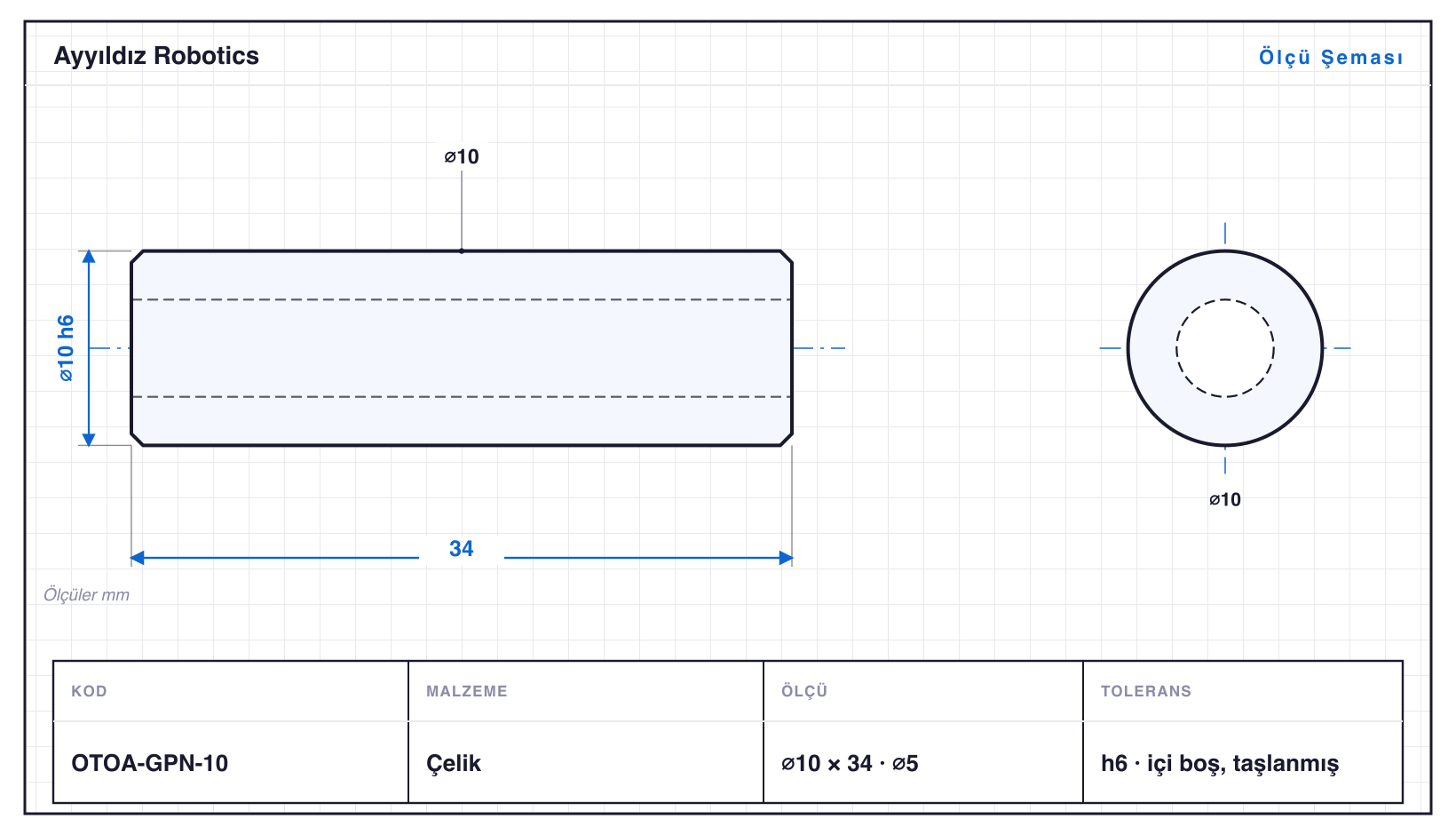

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOA-GPN-04 | 4 | 16 | ⌀2 | h6 · ⌀4: 0/−0,008 | içi boş, taşlanmış |
| OTOA-GPN-05 | 5 | 18 | ⌀2,5 | h6 · ⌀5: 0/−0,008 | içi boş, taşlanmış |
| OTOA-GPN-06 | 6 | 22 | ⌀3 | h6 · ⌀6: 0/−0,008 | içi boş, taşlanmış |
| OTOA-GPN-08 | 8 | 28 | ⌀4 | h6 · ⌀8: 0/−0,009 | içi boş, taşlanmış |
| OTOA-GPN-10 | 10 | 34 | ⌀5 | h6 · ⌀10: 0/−0,009 | içi boş, taşlanmış |
| OTOA-GPN-12 | 12 | 40 | ⌀6 | h6 · ⌀12: 0/−0,011 | içi boş, taşlanmış |
| OTOA-GPN-14 | 14 | 46 | ⌀8 | h6 · ⌀14: 0/−0,011 | içi boş, taşlanmış |
| OTOA-GPN-16 | 16 | 52 | ⌀9 | h6 · ⌀16: 0/−0,011 | içi boş, taşlanmış |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Piston Perno Pimi, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀4–16 mm, boylar 16–52 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOA-GPN-16, 52 mm. Tornalamanın yanında eksenel delme (⌀2–9 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOA-GPN-04: ⌀4 mm çapta 16 mm boy, yani L/D 4,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6 toleransında işlenir; en küçüğü OTOA-GPN-04 (⌀4 mm), en büyüğü OTOA-GPN-16 (⌀16 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
