Flanşlı Kılavuz Burcu
Eksenel dayama flanşı ile membran kızak milini konumlandıran kılavuz burcu.
Üretim Kapsamı
Flanşlı Kılavuz Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀10–20 mm, boylar 15–39 mm, standart malzeme Pirinç (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMB-FKB-16L, 39 mm. Tornalamanın yanında konik tornalama ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀4–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMB-FKB-16L: ⌀20 mm çapta 39 mm boy, yani L/D 1,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h7 toleransında işlenir; en küçüğü MEMB-FKB-06 (⌀10 mm), en büyüğü MEMB-FKB-16D (⌀20 mm). Aile konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

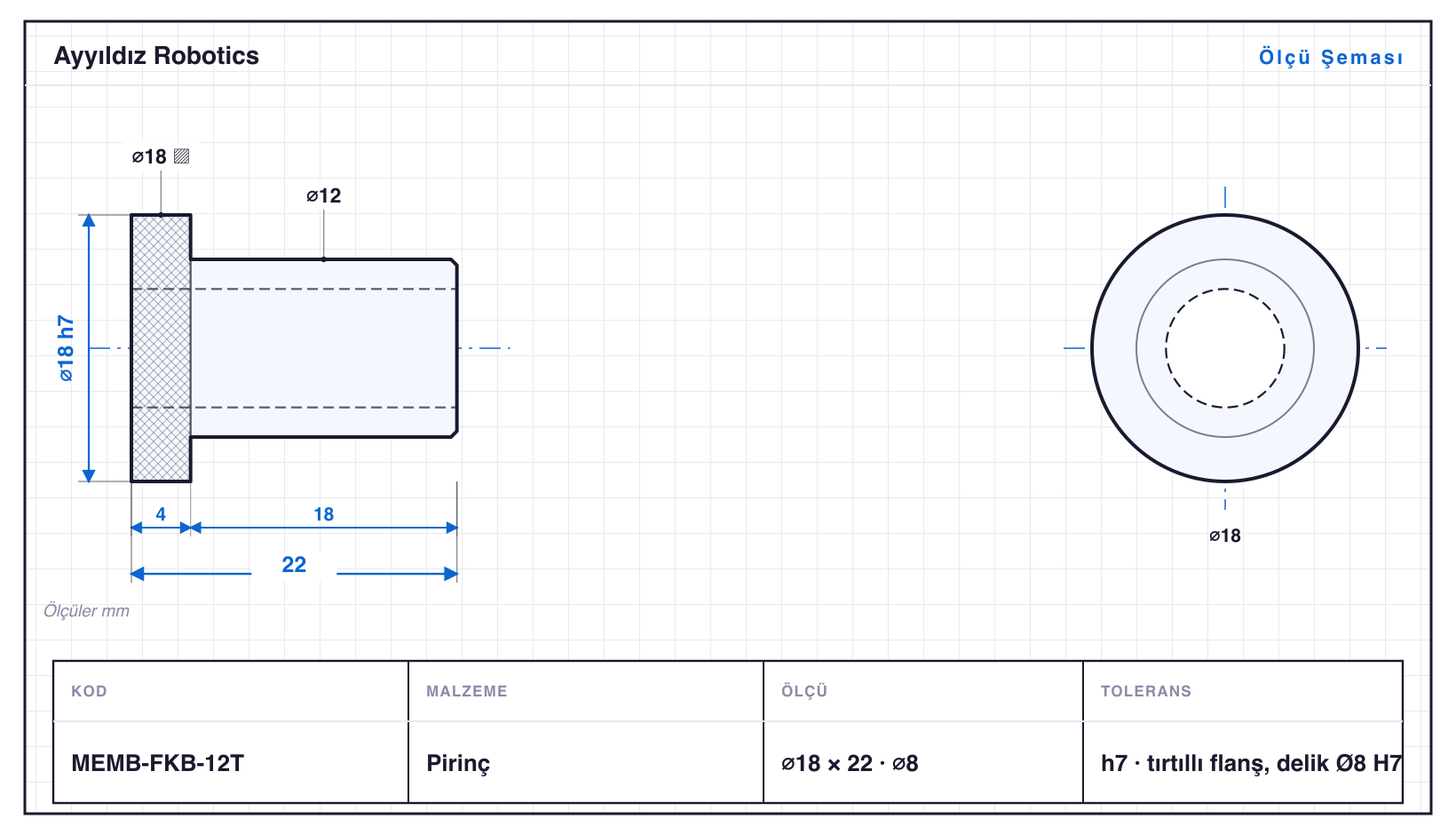

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| MEMB-FKB-06 | ⌀10 | 15 mm | ⌀4 · 2 kademe | h7 | flanş Ø10, delik Ø4 H7 | 36,58 ₺ |
| MEMB-FKB-08 | ⌀12 | 17 mm | ⌀5 · 2 kademe | h7 | flanş Ø12, delik Ø5 H7 | 41,20 ₺ |
| MEMB-FKB-10 | ⌀14 | 20 mm | ⌀6 · 2 kademe | h7 | flanş Ø14, delik Ø6 H7 | 48,37 ₺ |
| MEMB-FKB-10T | ⌀15 | 20 mm | tırtıl · ⌀6 · 2 kademe | h7 | tırtıllı flanş, delik Ø6 H7 | 51,42 ₺ |
| MEMB-FKB-12 | ⌀16 | 22 mm | ⌀8 · 2 kademe | h7 | flanş Ø16, delik Ø8 H7 | 54,16 ₺ |
| MEMB-FKB-12T | ⌀18 | 22 mm | tırtıl · ⌀8 · 2 kademe | h7 | tırtıllı flanş, delik Ø8 H7 | 58,87 ₺ |
| MEMB-FKB-14 | ⌀18 | 25 mm | ⌀10 · 2 kademe | h7 | flanş Ø18, delik Ø10 H7 | 62,42 ₺ |
| MEMB-FKB-16 | ⌀20 | 27 mm | ⌀12 · 2 kademe | h7 | flanş Ø20, delik Ø12 H7 | 69,68 ₺ |
| MEMB-FKB-16L | ⌀20 | 39 mm | ⌀12 · 2 kademe | h7 | uzun gövde flanşlı, delik Ø12 H7 | 88,69 ₺ |
| MEMB-FKB-16D | ⌀20 | 23 mm | konik · ⌀12 | h7 | konik girişli flanşlı kılavuz, delik Ø12 | 62,86 ₺ |
Pirinç · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
