Pullu (Flanşlı) Cıvata
Baş altında entegre geniş pul (flanş) bulunan, yük dağıtan altıgen başlı bağlantı cıvatası.

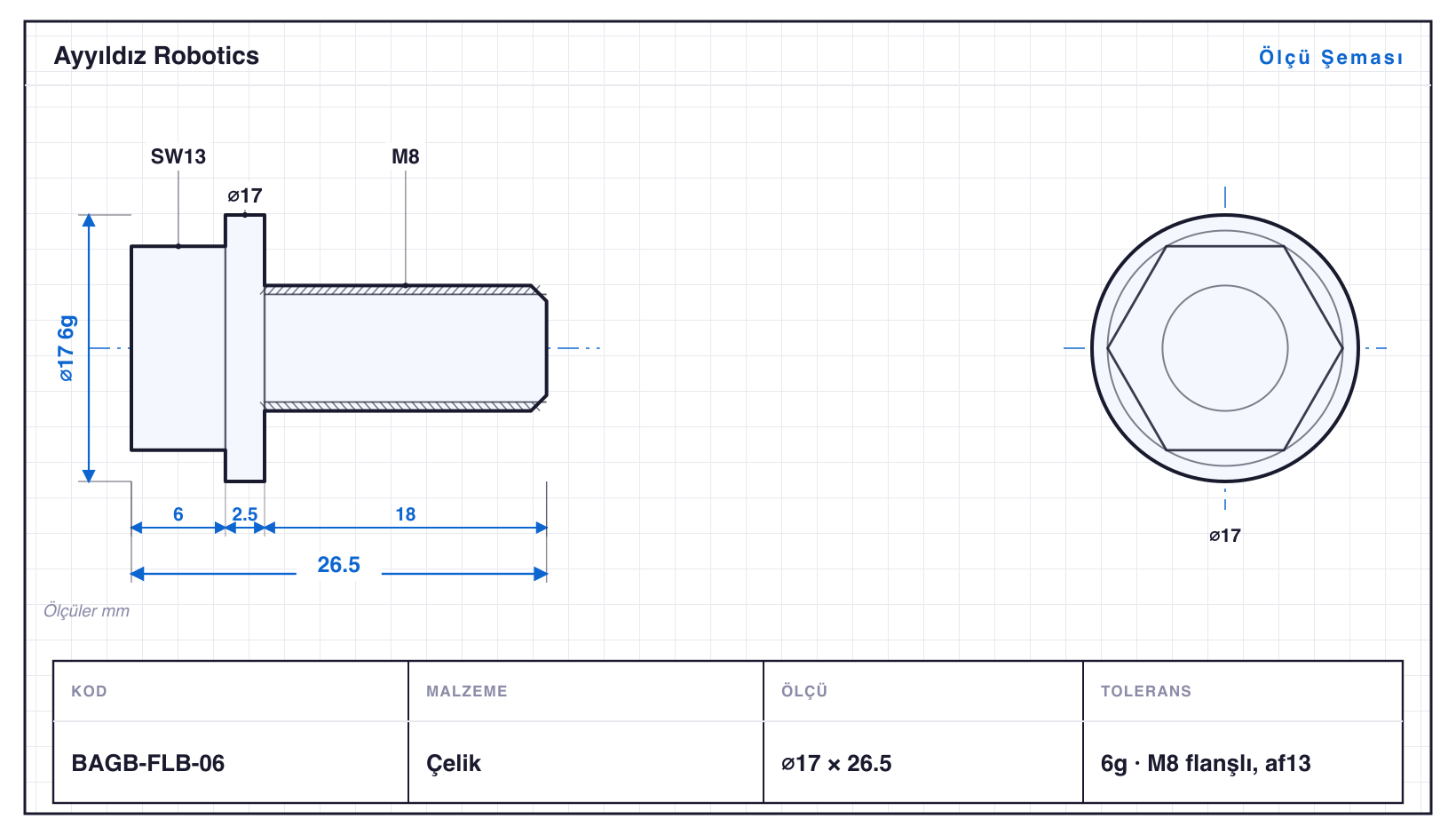

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-FLB-01 | 12 | 17,5 | M5 · SW8 | 6g | M5 flanşlı, af8 |
| BAGB-FLB-02 | 12 | 22 | M5 · SW8 | 6g | M5 flanşlı uzun |
| BAGB-FLB-03 | 14 | 21 | M6 · SW10 | 6g | M6 flanşlı, af10 |
| BAGB-FLB-04 | 14 | 27 | M6 · SW10 | 6g | M6 flanşlı uzun |
| BAGB-FLB-05 | 14 | 32,5 | M6 · SW10 | 6g | M6 flanşlı ekstra uzun |
| BAGB-FLB-06 | 17 | 26,5 | M8 · SW13 | 6g | M8 flanşlı, af13 |
| BAGB-FLB-07 | 17 | 33,5 | M8 · SW13 | 6g | M8 flanşlı uzun |
| BAGB-FLB-08 | 17 | 39,5 | M8 · SW13 | 6g | M8 flanşlı ekstra uzun |
| BAGB-FLB-09 | 20 | 32 | M10 · SW17 | 6g | M10 flanşlı, af17 |
| BAGB-FLB-10 | 20 | 40 | M10 · SW17 | 6g | M10 flanşlı uzun |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Pullu (Flanşlı) Cıvata, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀12–20 mm, boylar 17,5–40 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-FLB-10, 40 mm. Tornalamanın yanında diş çekme (M5, M6, M8, M10) ve altıgen ağız frezeleme (SW8–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGB-FLB-08: ⌀17 mm çapta 39,5 mm boy, yani L/D 2,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü BAGB-FLB-01 (⌀12 mm), en büyüğü BAGB-FLB-10 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
